Пошаговая инструкция, как снять и заменить гбц

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

  1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
  2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
  3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
  4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
  5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
  6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
  7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Признаки пробитой прокладки ГБЦ

Предпосылки проверки состояния прокладки представлены:

  • на периметре примыкания головки к основанию двигателя видны следы моторного масла или антифриза;
  • при проверке масла на щупе имеется светлый пенистый налет, свидетельствующей о попадании в картер жидкости охлаждения;
  • светлый густой дым из выхлопной трубы, после прогрева ДВС, также информирует о наличии антифриза в картере;
  • жировые пятна в расширительном бачке охлаждения или радиаторе говорят о просачивании масла в систему охлаждения.

К чему приводит пробой в прокладке ГБЦ

Эксплуатация автомобиля с нарушенной целостностью уплотнительного элемента представлена следующим:

  • машина будет плохо заводиться, а при работе может дымить и тяга ухудшиться;
  • двигатель при работе будет троить, глохнуть, а его обороты неустойчивы;
  • может пропадать компрессия в цилиндрах;
  • если моторное масло разбавлено антифризом, внутренние детали будут «шлифовать» другу друга.

В результате гарантировано посещение СТО для замены вышедших из рабочего состояния деталей и узлов.

Установка

Несмотря на то, что демонтаж и установка ГБЦ имеют схожие принципы на разных моделях автомобилей, при осуществлении работ по установке понадобится мануал к конкретному авто. Дело в том, что у разных двигателей значительно отличается момент затяжки болтов ГБЦ. Его несоблюдение может привести к нарушению работы головки, прогоранию прокладки ГБЦ, потере герметичности камеры сгорания и другим неприятным последствиям. По этой же причине для установки понадобится динамометрический ключ, необходимый для определения точного заданного момента затяжки болтов.

Установка ГБЦ проводится в последовательности, обратной ее демонтажу

Следует обратить внимание, что старые винты крепления вновь не устанавливаются, так что придется потратиться на новые. Это же относится и к прокладке ГБЦ — ее желательно также заменить на новую

Процесс монтажа коробки выглядит следующим образом.

  1. Корпус ГБЦ устанавливается на посадочное место.
  2. Затяжка винтов крепления производится с помощью динамометрического ключа, схема затяжки и усилий должна в точности соответствовать сведениям из Руководства по пользованию и ремонту автомобиля.
  3. Затем производится монтаж всего навесного оборудования. Для установки трубопроводов топливных магистралей следует использовать отметки, сделанные маркером. Монтаж ремня ГРМ также следует осуществлять согласно выставленным меткам.
  4. Затем в расширительный бачок заливается охлаждающая жидкость, также в маслоналивную горловину заливается моторное масло.
  5. Далее подключаются высоковольтные провода зажигания, устанавливается аккумуляторная батарея.
  6. Затем движок заводится. На работающем двигателе проверяются герметичность соединений выхлопной, охлаждающей и топливной систем.
  7. Также необходимо проверить герметичность соединений ГБЦ, крышки и блока цилиндров. При работающем двигателе не должно быть следов подтекания масла или антифриза.

Так как демонтаж и установка головки блока цилиндров должны проводиться в строгой последовательности, то перед тем, как приступить к работе, можно составить письменный план действий. Это значительно облегчит работы, так как снизится вероятность перепутать последовательность действий. Также в процессе установки следует в обязательном порядке соблюдать необходимые зазоры и допуски — в ином случае можно не только снизить характеристики и ресурс двигателя, но и «попасть» на полноценный дорогостоящий ремонт.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

  • динамометрический ключ;
  • набор ключей;
  • набор торцовых головок;
  • «Torx»;
  • отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

  1. Обесточиваем систему, отсоединив минусовую клемму АКБ.
  2. Выставляем поршень 1-го цилиндра в ВМТ.
  3. Сливаем ОЖ.
  4. Снижаем давление в системе.
  5. Отсоединяем приемный патрубок глушителя от коллектора.
  6. Убираем крышку ГБЦ.
  7. Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
  8. Открутив и ослабив гайки, отодвигаем кронштейн в бок.
  9. Отсоединяем шланги охлаждающей системы.
  10. Отсоедините тягу привода дроссельной заслонки.
  11. Отсоединяем провода от масляного датчика в картере силового агрегата.
  12. Отсоединяем другие провода и колодки.
  13. Демонтируем крышку и ремень.
  14. Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
  15. Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
  16. Открутив болты и гайку, снимаем крышку, которая расположена сзади.
  17. Снимаем оставшиеся шланги, колодки и провода.
  18. Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
  19. Полностью выкручиваем все болты.
  20. Вынимать нужно с шайбами.
  21. Демонтируем головку.
  22. Теперь можно снять прокладку ГБЦ.
  23. Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
  24. Почистите поверхности, которые будут соприкасаться с прокладкой.
  25. Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
  26. Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
  27. Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
  28. Также соблюдайте момент. Он индивидуален для каждой модели авто.
  29. Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
  30. На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Демонтаж головки блока цилиндров

Работы по демонтажу лучше всего проводить на подъемнике, эстакаде или загнав автомобиль в смотровую яму. Подготовка к снятию ГБЦ состоит из следующих этапов.

  1. Для начала необходимо снять аккумулятор и отсоединить высоковольтные провода зажигания.
  2. Затем следует отсоединить датчики электронной системы управления двигателем.
  3. Далее необходимо слить все технические жидкости (охлаждающую жидкость, масло) в специально подготовленные емкости. Затем нужно отсоединить все трубопроводы топливных магистралей и системы охлаждения, подсоединенных к головке. При необходимости можно отметить места крепления маркером, чтобы при монтаже их не перепутать.

Дальше можно переходить к снятию самой ГБЦ. Для этого понадобится следующий набор инструментов: плоская и крестообразная отвертки, динамометрический ключ, кусачки, набор торцевых ключей, молоток, плоскогубцы. Также желательно производить эту процедуру вдвоем — вес ГБЦ таков, что одному достаточно тяжело вытащить ее из подкапотного пространства.

  1. Сначала необходимо снять декоративную крышку двигателя, также можно демонтировать защиту картера. Затем нужно снять защитный кожух ремня ГРМ и сам ремень. Также необходимо снять зубчатый шкив распределительного вала. В процессе можно проверить сальник распредвала на предмет течи.
  2. Затем с помощью ключа на 10 и плоской отвертки демонтируется крышка головки блока цилиндров (клапанная крышка).
  3. Далее с помощью торцевого ключа на 10 нужно открутить винты крепления ГБЦ к блоку цилиндров. Перед этим можно очистить их от накипи и нагара — это значительно облегчит процедуру. Предварительно винты нужно окрутить на 0,5-1,5 оборота, затем они откручиваются и вынимаются полностью вместе с шайбами.
  4. Затем ГБЦ вынимается из посадочного места. В этом случае может понадобиться напарник, так как из-за немалого веса и неудобства выемки в одиночку сделать это может быть затруднительно.

Снятие ГБЦ: порядок действий и общие рекомендации

  1. Перед началом работ по снятию головки блока цилиндров следует иметь все необходимые инструменты, а также динамометрический ключ. Также крайне желательно, чтобы под рукой было руководство по ремонту и обслуживанию конкретной модели силового агрегата.
  2. Все работы оптимально проводить в гараже, который имеет смотровую яму, или на подъемнике. В крайнем случае, можно воспользоваться эстакадой. Общий процесс подготовки перед снятием предполагает отсоединение клемм от АКБ, далее снимается сам аккумулятор.
  3. Следующим шагом становится отключение проводов системы зажигания, размыкание разъемов всевозможных датчиков ЭСУД. Затем сливаются техжидкости, от головки отсоединяются все шланги, патрубки и трубопроводы. Рекомендуется помечать все снятые детали маркером, а также наклеивать стикеры с пометками. Это позволит значительно упростить и ускорить процесс обратной сборки. Далее от головки отсоединяются элементы навесного оборудования, которые будут мешать снятию.
  4. После того, как все будет отключено, можно начинать снятие ГБЦ. Прежде всего, нужно демонтировать крышку головки блока цилиндров, снять ремень ГРМ и его защитный кожух, а также выполнить все остальные сопутствующие операции. По окончании  болты крепления головки блока цилиндров нужно выкручивать в точном соответствии со схемой, которая присутствует в руководстве по эксплуатации и ремонту конкретной модели ТС.

С учетом вышесказанного становится понятно, что предстоит достаточно большой объем работ. При этом правильное выполнение данной процедуры позволит ощутимо сэкономить денежные средства, особенно если речь идет о необходимости предстоящего серьезного ремонта двигателя.  Теперь давайте  подробнее разберемся, как снять головку блока цилиндров на двигателе своими руками. В качестве примера рассмотрим снятие ГБЦ на хорошо известной модели Daewoo Lanos c рабочим объемом двигателя 1.6 литра и 16 клапанами.

Что нужно для замены ГБЦ?

Производить разборку, заменять и восстанавливать ГБЦ на 8-цилиндровом или другом двигателе надо после подготовки инструментов:

  • специальная оправка, потребуется для запрессовки маслоотражательных колпачков;
  • микрометр, необходим для замера клапанов, а также направляющих элементов;
  • развертка, будет использоваться для разворачивания новых втулок;
  • специальные оправки для демонтажа (выпрессовки), а также установки новых втулок;

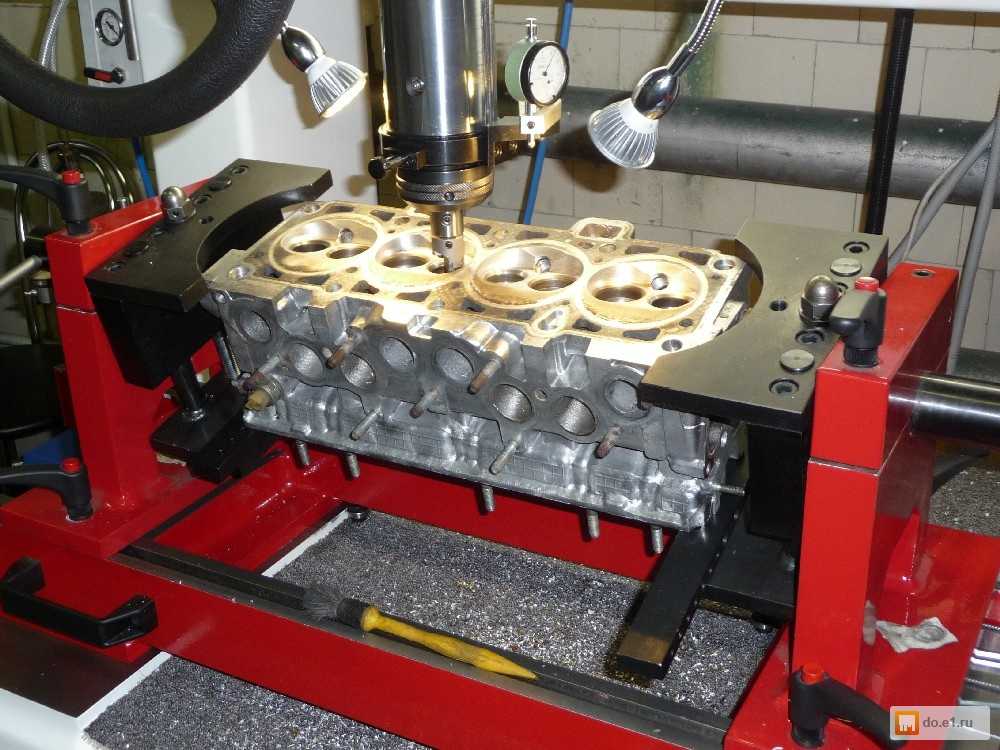

  • набор зенкеров, предназначены для восстановления седел клапанов;
  • специальные приспособления для рассухаривания клапанных пружинных элементов;
  • комплект гаечных ключей;
  • новая прокладка ГБЦ;
  • электроплита, используется для нагрева головки блока цилиндров, если будет выполняться ее дефектовка, а также для прогрева втулок перед запрессовкой.

Перед выполнением ремонта ГБЦ обязательно надо подготовить необходимые запчасти и метки, их состав зависит от модели автомобиля и типа дефекта.

Пользователь Alex ZW рассказал о ремонте ГБЦ, а также о том, что потребуется для выполнения этой задачи.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

  • браком при производстве ГБЦ;
  • высокой нагрузкой на узел;
  • некорректным либо недостаточным техническом обслуживании;
  • некачественной смазкой внутренних компонентов устройства;
  • отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Honda Accord: Снятие и установка крышки головки цилиндров

Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Четырехцилиндровые двигатели / Снятие и установка крышки головки цилиндров

СНЯТИЕ
 ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!

2. Предварительно промаркировав, отсоедините ВВ провода от свечей зажигания (см.
Главу Настройки и текущее обслуживание).
3. Промаркируйте и отсоедините все шланги и провода, мешающие снятию головки.

4. Снимите клапан PCV и отсоедините от крышки головки цилиндров патрубок сапуна.
5. Тщательно протрите крышку во избежание попадания мусора в головку цилиндров/сборку
клапанного механизма.
6. Отдайте болт крепления к крышке головки цилиндров шины заземления (со стороны
газораспределительного ремня).

7. Выверните болты крепления крышки головки цилиндров и снимите их вместе с уплотнительными
шайбами.
8. Аккуратно снимите крышку вместе с уплотнительной прокладкой. Если прокладка подлипла
к сопрягаемой поверхности головки, обстучите крышку молотком с мягким бойком с целью
разрушения слоя герметика. Ни в коем случае не предпринимайте попыток отделить крышку
путем поддевания ее рычагом, введенным между сопрягаемыми поверхностями.УСТАНОВКА
 ПОРЯДОК ВЫПОЛНЕНИЯ
1. Извлеките старую прокладку из посадочной канавки в крышке головки цилиндров,
затем тщательно зачистите сопрягаемые поверхности головки цилиндров и ее крышки.
Соскоблив следы старого герметика и фрагменты прокладки, протрите поверхности смоченной
в ацетоне ветошью.Неповрежденная целиковая уплотнительная прокладка в принципе подлежит вторичному
использованию.

2. Вложите новую резиновую прокладку в свою посадочную канавку на фланце крышки
головки цилиндров. Установите формованную прокладку, протолкнув ее в паз, проходящий
по периметру крышки. Наложите немного герметика RTV на углы, где сопрягаемая поверхность
крышки головки цилиндров стыкуется с крышками переднего и заднего подшипников распределительного
вала. Обождите около пяти минут, дожидаясь момента начала полимеризации герметика.Удостоверьтесь, что верхний слой герметика слегка затвердел (обождите около 10
минут, но не более), лишь после этого приступайте к установке крышки (в условиях
повышенной влажности полимеризация герметика может начаться с небольшой задержкой).

3. Установите крышку, уложите уплотнительные шайбы, вверните крепежные болты и затяните
их с требуемым усилием.
4. На моделях с VTEC, прежде чем устанавливать крышку головки цилиндров, проверьте
состояние уплотнительных шайб свечей зажигания.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа.

Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)

Приведенное ниже описание процедуры составлено на базе предположения о правильности
подсоединения ВВ свечных проводов и установки распределителя зажигания. Если возникает
необходимость приведения …

Система VTEC — общая информация

Система VTEC разработана специалистами компании Honda с целью обеспечения возможности
динамического управления установкой фаз газораспределения и степенью открывания
клапанов
. Оборудованные данной …

Другое на сайте:

Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …

Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …

Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …

Способ 5 – сломался болт ГБЦ

Метод подходит для тех случаев, когда болт лопнул и часть его в виде шпильки осталась внутри блока цилиндров. Используем сварку, трубку, гайку.

Плюсы метода:

  • нет необходимости разбирать двигатель;
  • экономит время.

Возьмите трубку с такими диаметрами:

  • Внешний – чуть меньше диаметра болта ГБЦ.
  • Внутренний – такой, чтобы в трубку свободно заходил электрод 2 – 3 мм.

Наварите на одну сторону трубки гайку на 17 – 19.

  1. Вставьте трубку в отверстие, так, чтобы она касалась обломанной шпильки.
  2. Вставьте в отверстие трубки электрод немного под углом, так чтобы его конец был расположен в мести соприкосновения края трубки со шпилькой.
  3. Приварите трубку к шпильке.
  4. Ключом выкрутите шпильку.

Другой способ если сломался болт ГБЦ.

Подходит для тех случаях, когда обломанная шпилька находится не глубоко, не более 5 см.

Для того, чтобы выкрутить шпильку из блока сначала используйте дрель и длинное сверло на 10 мм. Этим вы сможете выровнять и отцентровать ее поверхность. Далее с помощью сверла на 4 мм просверливаем в шпильке отверстие глубиною не менее 1 см.

Аккуратно вбиваем в шпильку ключ торекс на 25 и с помощью трубки-рычага откручиваем ее. Выкручивать нужно без рывков, постепенно увеличивая усилие на рычаг.

Снятие ГБЦ: порядок действий и общие рекомендации

  1. Перед началом работ по снятию головки блока цилиндров следует иметь все необходимые инструменты, а также динамометрический ключ. Также крайне желательно, чтобы под рукой было руководство по ремонту и обслуживанию конкретной модели силового агрегата.
  2. Все работы оптимально проводить в гараже, который имеет смотровую яму, или на подъемнике. В крайнем случае, можно воспользоваться эстакадой. Общий процесс подготовки перед снятием предполагает отсоединение клемм от АКБ, далее снимается сам аккумулятор.
  3. Следующим шагом становится отключение проводов системы зажигания, размыкание разъемов всевозможных датчиков ЭСУД. Затем сливаются техжидкости, от головки отсоединяются все шланги, патрубки и трубопроводы. Рекомендуется помечать все снятые детали маркером, а также наклеивать стикеры с пометками. Это позволит значительно упростить и ускорить процесс обратной сборки. Далее от головки отсоединяются элементы навесного оборудования, которые будут мешать снятию.
  4. После того, как все будет отключено, можно начинать снятие ГБЦ. Прежде всего, нужно демонтировать крышку головки блока цилиндров, снять ремень ГРМ и его защитный кожух, а также выполнить все остальные сопутствующие операции. По окончании болты крепления головки блока цилиндров нужно выкручивать в точном соответствии со схемой, которая присутствует в руководстве по эксплуатации и ремонту конкретной модели ТС.

С учетом вышесказанного становится понятно, что предстоит достаточно большой объем работ. При этом правильное выполнение данной процедуры позволит ощутимо сэкономить денежные средства, особенно если речь идет о необходимости предстоящего серьезного ремонта двигателя. Теперь давайте подробнее разберемся, как снять головку блока цилиндров на двигателе своими руками. В качестве примера рассмотрим снятие ГБЦ на хорошо известной модели Daewoo Lanos c рабочим объемом двигателя 1.6 литра и 16 клапанами.

Установка ГБЦ

Монтаж ГБЦ производится в обратной последовательности. При выполнении задачи необходимо обязательно поменять прокладку головки блока цилиндров, даже если при демонтаже она была в идеальном состоянии. Специалисты советуют при замене и ремонте ГБЦ устанавливать новые болты, которые крепят этот узел, это обусловлено конструктивными особенностями элементов крепления. При затяжке болтов нельзя руководствоваться принципом — чем сильнее, тем лучше.

Порядок натяжки болтов ГБЦ индивидуален для каждой отдельной модели авто.

Установка всех навесных устройств, магистралей и патрубков выполняется в соответствии с составленной автовладельцем схемой и особенностями транспортного средства.

Процесс затяжки болтов, крепящих головку блока цилиндров к двигателю, описан на примере автомобиля ВАЗ 2109:

  1. На первом этапе элементы фиксации затягиваются с усилием 2 кгсм или 20 Нм. Для измерения момента затяжки используется динамометрический ключ.
  2. На следующем этапе усилие должно составить от 69,4 до 85,7 Нм. Или 7,1-8,7 кгмс.
  3. На третьем этапе все болты дотягиваются на 90 градусов.
  4. На последнем шаге элементы крепления надо дотянуть еще раз на 90 градусов.

После успешного монтажа ГБЦ производится диагностика узла на герметичность, для этого требуется завести мотор. Если в процессе ремонта выполнялась замена распределительного вала, то работу силового агрегата необходимо начинать на небольших оборотах.

Загрузка …

Диагностика ГБЦ

Диагностика ГБЦ предполагает поиск возможных неисправностей, определить которые зачастую можно и по внешнему виду. Поэтому после демонтажа нужно очистить ее плоскость от нагара и накипи. Для этого можно использовать дизельное топливом или бензин, а лучше всего «отмочить» головку блока в ванне с каустической содой.

После очистки можно попытаться визуально определить наличие повреждений ГБЦ.

  1. Сначала необходимо осмотреть корпус головки на предмет наличия сколов, заусениц и иных механических повреждений. В случае, если в корпусе обнаруживаются значительные трещины, то это прямой путь к замене ГБЦ. Такие повреждения не ремонтируются.
  2. Также необходимо проверить плоскость крепления ГБЦ к блоку цилиндров. Из-за перегрева двигателя она может искривляться, что приводит к просачиванию охлаждающей жидкости в моторное масло, после чего жизнь движка будет недолгой. Для проверки плоскости можно использовать точную измерительную линейку. Если зазор между ней и плоскостью ГБЦ на всем ее протяжении не превышает 0,05 мм, то все в порядке. В обратном случае плоскость придется зашлифовать до нужных значений, если же отклонения велики — придется и вовсе поменять ГБЦ.
  3. Также с помощью микрометра проверяются другие элементы ГБЦ: шеек опоры распредвала (не более 0,1 мм), диаметра стержней клапана (до 0,03 мм), диаметра направляющих втулок (до 0,07 мм), зазора между осью клапана и рычагом (до 0,06 мм).
  4. Состояние коромысла, рычага, седел и толкателей механизма газораспределения определяется с помощью визуального осмотра. На них не должно быть никаких механических повреждений (царапин и т. д.). При наличии они устраняются с помощью шлифовки.

Также диагностику герметичности ГБЦ можно провести на специальном компьютерном оборудовании — это даст более точные и надежные результаты.

Подведем итоги

После проведения всех ремонтных работ с ГБЦ последующую сборку следует произвести в обратной последовательности,  точно соблюдая  момент затяжки болтов и схему обтяжки головки динамометрическим ключом на конкретном ДВС. Параллельно следует проверить состояние патрубков, шлангов и надежность фиксации всех хомутов, заменяя при необходимости  отдельные детали и крепежные элементы на новые. Добавим, что перед началом сборки желательно сразу иметь в запасе новые хомуты.

В процессе сборки важно следить за тем, чтобы провода, датчики, разъемы и колодки были надежно зафиксированы и подключены. На завершающем этапе установки ГБЦ и окончательной сборки следует залить технические жидкости, проверить установку фаз газораспределения и совпадение меток ГРМ, после чего двигатель можно запускать

После запуска дополнительно проверяется работоспособность всех систем, а также герметичность соединений.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
