Замена радиатора и вентилятора
| 1. | Убедитесь в том, что вы знаете код защиты от кражи аудиосистемы и навигационной системы, сохраните пользовательские настройки аудиосистемы. |
| 2. | Отсоедините от аккумуляторной батареи отрицательный кабель, затем отсоедините положительный кабель. |
| 3. | Снимите аккумуляторную батарею. |
| 4. | Слейте охлаждающую жидкость двигателя. |
| 5. | Снимите крышку радиатора. |
| 6. |
Отсоедините разъемы (А) электропривода вентилятора (А) и разъем выключателя замка капота (В), затем снимите хомуты (С).
|
ABCACCC| 7. |
Снимите шланг бачка (А), крепежные болты основания крышки радиатора (В), зажимы (С), верхние скобы радиатора (D).
|
ACDDB6 x 1.0 mm9.8 N·m(1.0 kgf·m)6 x 1.0 mm9.8 N·m(1.0 kgf·m)| 8. |
Снимите верхний шланг радиатора (А) и нижний шланг радиатора (В).
|
AB| 9. | Снимите грязезащитный щиток. |
| 10. |
Отсоедините разъемы 2 датчика температуры охладителя (ECT) (A), затем снимите хомуты (B).
|
AB| 11. |
Снимите крепежные болты (А) скобы конденсатора, затем снимите раму (В).
|
B6 x 1.0 mm9.8 N·m (1.0 kgf·m)A6 x 1.0 mm9.8 N·m (1.0 kgf·m)| 12. | Вытащите вверх радиатор, затем отсоедините блок кожуха вентилятора и другие детали от радиатора.
DENSO
T. RAD (TOYO)
|

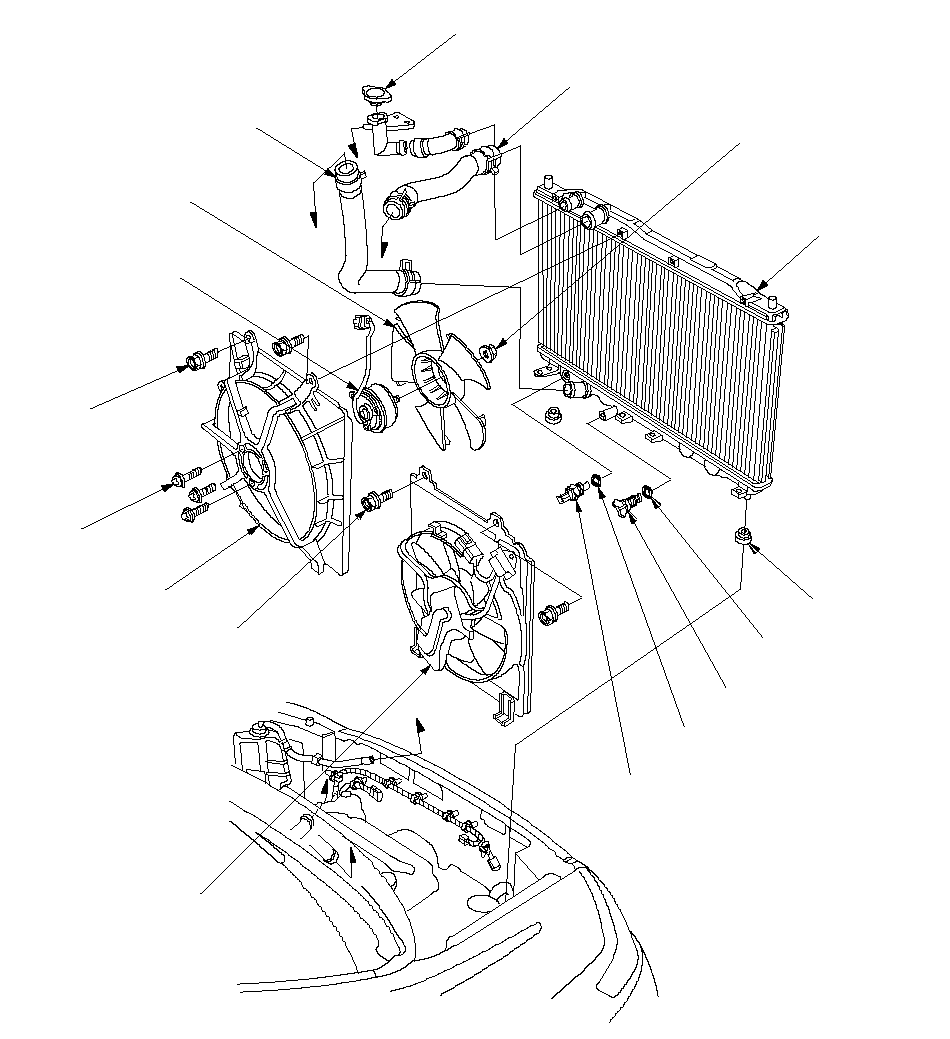

ЭЛЕКТРОПРИВОД ВЕНТИЛЯТОРА РАДИАТОРА6 x 1.0 mm7 N·m (0.7 kgf·m)ВЕНТИЛЯТОР РАДИАТОРАВЕРХНИЙ ШЛАНГ РАДИАТОРАНИЖНИЙ ШЛАНГ РАДИАТОРАУПЛОТНИТЕЛЬНОЕ КОЛЬЦОЗаменить. КРЫШКА РАДИАТОРАРАДИАТОРУПЛОТНИТЕЛЬНОЕ КОЛЬЦОЗаменить. НИЖНЯЯ ПОДУШКАСЛИВНАЯ ПРОБКА6 x 1.0 mm7 N·m (0.7 kgf·m)КОЖУХ ВЕНТИЛЯТОРА КОНДЕНСАТОРАСИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХАКОЖУХ ВЕНТИЛЯТОРА РАДИАТОРАДАТЧИК 2ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ЕСТ)12 Н·м (1,2 кгс·м)3.85 N·m (0.393 kgf·m)6.0 N·m (0.61 kgf·m)
ЭЛЕКТРОПРИВОД ВЕНТИЛЯТОРА РАДИАТОРА6 x 1.0 mm7 N·m (0.7 kgf·m)ВЕНТИЛЯТОР РАДИАТОРАВЕРХНИЙ ШЛАНГ РАДИАТОРАНИЖНИЙ ШЛАНГ РАДИАТОРА4.4 N·m (0.45 kgf·m)Нанесите анаэробный герметикна резьбу болтов.УПЛОТНИТЕЛЬНОЕ КОЛЬЦОЗаменить. КРЫШКА РАДИАТОРАРАДИАТОРУПЛОТНИТЕЛЬНОЕ КОЛЬЦОЗаменить. НИЖНЯЯ ПОДУШКАСЛИВНАЯ ПРОБКА6 x 1.0 mm7 N·m (0.7 kgf·m)КОЖУХ ВЕНТИЛЯТОРА КОНДЕНСАТОРАСИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХАКОЖУХ ВЕНТИЛЯТОРА РАДИАТОРАДАТЧИК 2ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ЕСТ)12 Н·м (1,2 кгс·м)2 N·m (0.2 kgf·m)| 13. | Установите радиатор в последовательности, обратной снятию. Убедитесь, что верхние и нижние подушки надежно закреплены. |
| 14. | Устанавливайте радиатор, выполняя операции в обратном порядке. Нанесите лакокрасочное покрытие на болты крепления стойки. |
