Как подключить ходовые огни, схема подключения дхо

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

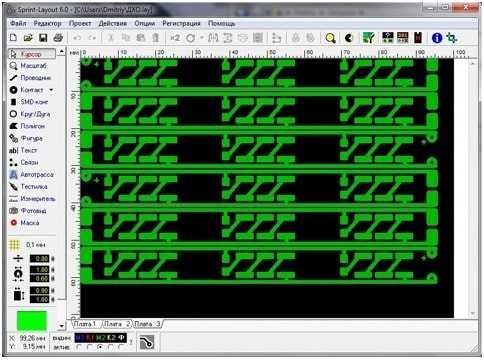

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

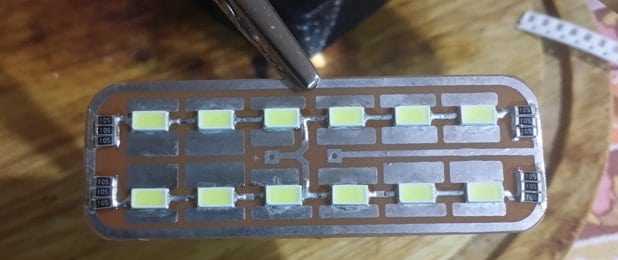

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки или использовать мебельный профиль для подсветки с пластиковой накладкой.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

ТОП-3 паяльников для плат

Чтобы упростить себя работу по спайке стабилизатора, желательно купить качественный паяльник

В магазинах имеются агрегаты хороших и проверенных производителей, на которые следует обратить внимание:

Ersa – немецкая компания. Товар очень хороший и надежный, но дорогой, а потому для дома не каждый может себе позволить.
Китайская фирма Quick. Качество на высоте, и цена приемлемая.
Luckey. Самый бюджетный вариант. Оставлять аппарат включенным без присмотра нельзя – возможно возгорание.

Паяльника на 10 Вт хватит, чтобы сделать простую микроплату. При покупке изучите ручку – она не должна быстро греться. Древесины – идеальный вариант. Пластик быстро станет горячим, эбонит тяжелый, а потому работать с мелкими деталями – трудно.

Жало желательно выбирать из меди – легко очищать от нагара после работы. Жала бывают разной формы и продаются наборами. Новичку это не пригодится, а вот опытным людям будет удобно использовать насадки разной конфигурации.

Стабилизаторы напряжения для авто

Вот решил заняться и сделать стабилизаторы для LED-панелек освещения салона и для LED-ДХО сам. Для чего? Дело в том, что во первых не нравится когда светодиоды “стробят” и во вторых чтобы не погорели. Напряжение в сети автомобиля может подскакивать и до 14 В и больше.

В общем это полезный девайс и по идее так и должно быть. Но далеко не все ДХО имеют в своем составе стабилизатор. Схему нашел в инете. Платы вытравил сам. Будущие дорожки покрывал лаком для ногтей успешно экспоприированным у жены 🙂 Травил хлорным железом. Осталось только залить все это эпоксидкой. Крепиться будет саморезом через ушко микросхемы прям к кузову. Он будет выполнять роль радиатора. Сделал 3 шт. По одной на каждый ДХО и один в салон.

Многие советуют сделать стабилизатор тока, ну что ж может и надо…

По ходу дела было решено переделать схему. Подписано на фото. В схеме убирается блокировка (пунктиром) и 2 эЛэМКи.

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

Отключить клемму масса от АКБ.
Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
Подсоединить провода при помощи соединительных элементов согласно схеме.
Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

Включить зажигание и поставить авто на ручник – лампы не должны гореть.
Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
Включить габариты – фонари должны погаснуть.
Включить дальний свет – лампы должны гореть на 100%.
Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Как сделать ДХО своими руками?

Как мы уже сказали, сделать самодельные ДХО своими руками — не особо сложная задача. Для начала следует правильно подготовиться к работам:

Инструменты и материалы

Если вы решили соорудить ДХО своими руками, то в первую очередь для того, чтобы все сделать правильно, вам потребуются фонари.

Заранее запаситесь:

противотуманными фонарями либо же просто подготовьте корпус от них;
алюминиевыми пластинами;
диодной лентой (цвет свечения может быть любым, но оптимальней всего выбирать белый).

Запрос вернул пустой результат.

Этапы

Чтобы сделать дневные ходовые огни своими руками с драйвером на 30% мощности от фар дальнего света, выполните следующие шаги:

Осторожно разберите противотуманные фары, их корпус должен быть целым и без повреждений. Используя строительный фен, необходимо размягчить герметик, нанесенный на стекло. Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку

Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов. Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Само стекло необходимо осторожно отделить от основного корпуса, для этого используйте тонкую отвертку. Если хотите сделать тонировку на самодельных фарах на 30% мощности от дальнего света с драйвером, то лучше ее сделать на этом этапе.
Выполнив эти действия, необходимо отсоединить электроцепь, планки фиксаторов, корпуса, а также самого рассеивателя.
Из тех пластинок, который вы подготовили заранее, нужно вырезать специальные подложки для диодных элементов

Непосредственно сама пластинка должна быть целой, без повреждений и следов ржавчины. С помощью герметика зафиксируйте пластины на корпусе рассеивателя, дайте им высохнуть.
Следующим этапом установки самодельных ДХО с драйвером на 30% мощности от дальнего света будет установка диодной ленты на пластинки. При этом желательно, чтобы лента была оснащена силиконовой защитой. Если вы хотите, чтобы 30% мощность от дальнего света была более яркая, то можно поставить несколько лент, в несколько рядов. В этом случае оптика будет более броской.
В соответствии со схемой лента устанавливается на герметик, далее осуществляется пайка диодов.
Далее, для монтажа ДХО-30 с драйвером соберите оптику. Нужно установить стекла для фар авто, которые вы сняли ранее. Для монтажа используйте герметик, проследите за тем, чтобы стекло было обработано четко по всему диаметру. Если этого не сделать, в будущем можно столкнуться с проблемой запотевания.
Одним из основных компонентов оптики является не драйвер, а именно рассеиватель. Вариантов сделать рассеиватель для своего авто несколько — вы можете осуществить фрезеровку стекла либо вылить его из эпоксидной смолы. Последний вариант более доступный, с его помощью сделать дневные огни для авто будет более легко (автор видео — Александр Амочкин Коломна ААК).

Основные типы

Существует множество вариантов изготовить ходовые они своими руками, отдельные или интегрированные в штатную оптику. В 2016 году технический регламент для автомобилей стал более жёсткий, требуют узаконить все внесённые изменения в авто. Конечно, придираются и к ДХО, требуют на них сертификат или копию сертификата. Могут проверить и маркировку на корпусе дневных ходовых огней, которая говорит о сертификации данной модели. Делать такие проверки они могут только на стационарном посту. Особенно любят придираться на посту по дороге в Казань, мои знакомые часто там бывают. Просят документы на DRL, хотя их возить с собой никто не обязан, в ПДД нет таких требований.

Основные типы:

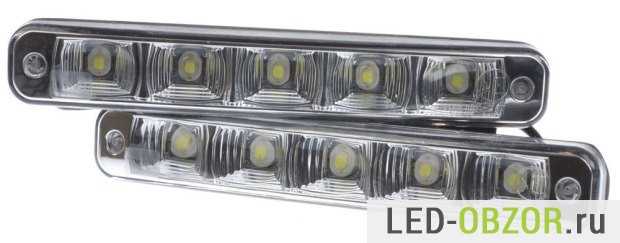

классические, в отдельном корпусе;
из противотуманных фар, ПТФ;
из дальнего света;
из габаритных огней;
из сигналов поворота;
врезные в бампер или заглушки ПТФ, типа орлиный глаз.

Двухцветные лампы для повортников

Все виды, кроме первого, требуют приобретения светодиодных ламп. Для сигналов поворота используют двухцветные светодиодные лампочки. Китайцы их продают, обещая сказочные технические характеристики и яркость. Двухцветные модели еще не тестировал, но выглядят они слабыми, LED диоды на них ставят низкого качества.

Для изготовления ДХО своими руками из габаритов или сигналов поворотов, есть мощные отечественные led лампы T10 W5W и P21 с блоком управления. Их производят 2 бренда, стоят они от 5000 руб. за комплект, собраны на Cree. Основное преимущество, они не изменяют внешний вид авто и имеют характеристики соответствующие нормативам.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
Демонтируйте кнопку, через которую будет включаться оптика.
Вмонтируйте другой конец провода в разъем.
Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

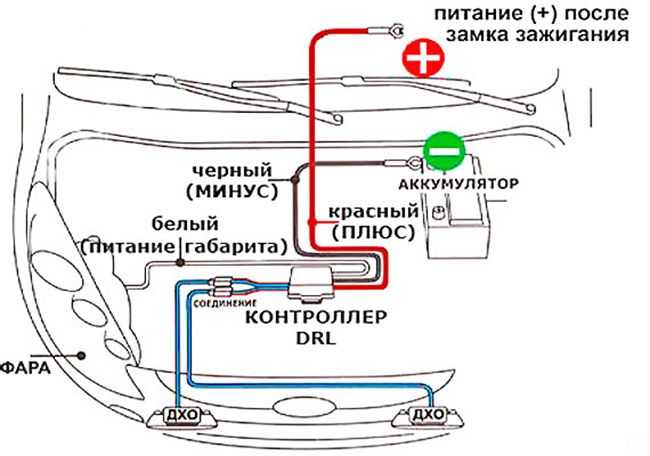

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
