Как производится капремонт двигателя

Когда возникает необходимость делать капитальный ремонт мотора: признаки и причины капремонта

Следует отметить, что надежность современных автомобилей за последние годы заметно снизилась по сравнению как со многими легендарными моделями 90-х, так и с более поздними разработками. Дело в том, что главную роль сегодня играет маркетинг и глобализация производства.

Также существенное влияние на качество и общую надежность транспорта оказывают быстро изменяющиеся экологические нормы и стандарты. Простыми словами, производителям попросту невыгодно создавать машины для развитых стран, которые можно в дальнейшем без особых проблем эксплуатировать 10-15 лет.

Если даже не затрагивать вопросы дизайна интерьера и экстерьера, а также активной и пассивной безопасности, сам двигатель, установленный на старом автомобиле, в плане экологичности и экономичности станет неактуальным уже через 5 или максимум 7 лет.

Вполне очевидно, что производители с учетом данных факторов перестали закладывать в ДВС большой ресурс. Естественно, многих автолюбителей на территории РФ и стран СНГ, где зачастую речь идет о подержанных автомобилях с пробегом, интересует вопрос, когда делать капитальный ремонт двигателя. Давайте разбираться.

Двигатель

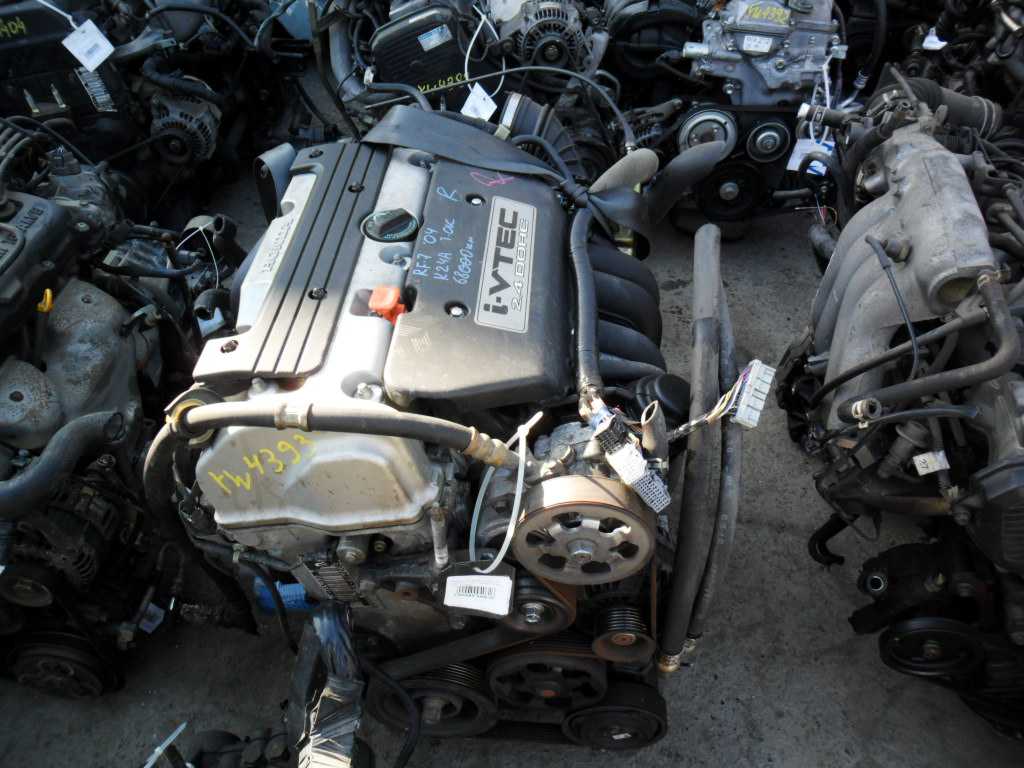

На Honda CR-V устанавливались бензиновые «четверки» объемом 2 л (150 л.с.) и 2,4 л (162 л.с.). В Европе и у нас продавались 2-литровые версии, а CR-V 2.4 везли из США. После рестайлинга 2004 года в моторной гамме появился турбодизель 2,2 л (140 л.с.). Но таких модификаций на рынке очень мало. У бензиновых двигателей в приводе газораспределительного механизма прочная цепь, а клапаны без гидрокомпенсаторов и регулируются подбором толкателей каждые 45 тыс. км. Ремень привода навесных агрегатов гарантированно ходит 60 тыс. км и больше. Свечи зажигания (от 280 руб. за штуку) обычно выдерживают 30 тыс. км. Но моторы требовательны к качеству топлива. От нашего бензина засоряются форсунки впрыска. Чистка ультразвуком обходится в 4000 руб. Двухлитровый агрегат страдал детскими болезнями: при долгой езде на высоких оборотах перегревался четвертый цилиндр. Это грозило капремонтом двигателя. В 2003 году этот недуг был вылечен. Следите за передним сальником коленчатого вала — когда он начинает подтекать, масло разрушает резиновый демпфер шкива. Визуально это можно обнаружить по потекам масла на передней крышке блока цилиндров.

Регламент обслуживания двигателя

Японская продукция в любой своей формации – это синоним слову «качество». Моторы линейки K24A не стали тому исключением, поэтому характеризовать их можно исключительно со стороны высокого уровня надёжности. Несмотря на это, несоблюдение регламента обслуживания данных двигателей способно загубить таковые и существенно снизить их эксплуатационный ресурс. Правила обслуживания, естественно, определяет завод-изготовитель. Соответствующие мануалы к разным типам K24A от производителя гласят следующее:

В первую очередь, рекомендуется позаботиться о полноценной, качественной и своевременной замене смазки в данной силовой установке. Какое масло лить в двигатель? Вопрос несложный. Использовать следует любую качественную смазку, попадающую под стандарты — 0W-20, 5W-20 и 5W-30. Нормальная периодичность полной замены масла соответствует пробегу в 10 000 километров. Лить в полости мотора следует порядка 4 литров субстанции, чего будет точно достаточно

Помимо моторного масла в K24A, важно своевременно менять и трансмиссионную жидкость. Нормальная периодичность для этой операции равняется 50 000 километров пробега, не более; Во-вторых, не стоит забывать о замене основных расходников агрегата

Для линейки K24A таковыми по праву считаются: воздушный фильтр; масляный фильтр; маслосъёмные колпачки; элементы системы охлаждения и других узлов мотора (помпа, прокладки и им подобные). Проверку и смену таковых лучше проводить каждые 30-35 000 километров. Не забывайте, что именно от своевременной замены расходников во многом зависит окончательный ресурс любого двигателя;
И в-третьих, необходимо соблюдать нормы по замене и проверке свечей зажигания, а также основных элементов мотора (головка блока цилиндров, впускной/выпускной коллектор, маховик, распредвал, коленвал, элементы зажигания, ГРМ). Если детали силовой установки сначала проверяются, а уже по итогу проверки меняются, то свечи зажигания следует менять каждые 40-50 000 километров в обязательном порядке. К слову, свечи на K24A подходят абсолютно любые с соответствующим калильным числом, но лучше использовать оригинальные.

Как снять двигатель

Чтобы вынуть мотор из подкапотного пространства, потребуется следующее:

1. Разъединить все штекеры с разъемов датчиков, установленных на автомобиле. Их можно не подписывать, так как каждый разъем имеет свою форму.
2. Снять патрубки радиатора, открутить топливный шланг, после чего ослабить крепеж подушек двигателя.
3. Ослабить болты крепления коробки передач к мотору. Если двигатель установлен продольно, то желательно ослабить крепление КПП, чтобы отодвинуть агрегат назад.
4. Открутить болты крепления выпускного коллектора к приемной трубе.
5. Когда двигателю ничего не мешает, при помощи цепи с краном, или другим приспособлением вынуть его из подкапотного пространства.

Пользуясь случаем, нужно вымыть все под капотом, а также обработать разъемы и провода.

Капитальный ремонт двигателя: когда делать

Прежде всего, пробег двигателя до капитального ремонта по целому ряду причин может отличаться на двух абсолютно одинаковых моделях. Дело в том, что на ресурс двигателя сильно влияет качество моторного масла и топлива, стиль езды, своевременность обслуживания и т.д.

Именно по этой причине техническое состояние двигателя, например, с пробегом 200 тыс. км., может оказаться заметно лучше, чем у точно такого же агрегата, который прошел всего 120-130 тыс. км. Получается, определять состояние ДВС только по пробегу не всегда правильно.

На практике далеко не всегда следует отталкиваться и от того ресурса, который заложил сам производитель. Например, если в мануале написано, что изготовитель определяет плановый ресурс на условной отметке в 300 тыс. км., тогда понятно, что даже нормально работающий двигатель с пробегом в 250-270 тыс. км. будет нуждаться в ремонте раньше, чем исправный агрегат с пробегом около 150 тыс.

Хотя и эта информация больше для справки, так как у ответственных владельцев нередко моторы выхаживали и по 350-400 тыс. км при заявленных 300 тысячах. С точностью до наоборот дела обстоят с моторами, которые несвоевременно обслуживаются и находятся в тяжелых условиях эксплуатации. При заявленном условном ресурсе в 300 тыс. такие двигатели часто «умирают» уже к 100-150 тысячам.

Становится понятно, что необходимость капремонта определяет никак не пробег, а общее техническое состояние двигателя. Если речь идет о ДВС, заявленный ресурс которого составляет  все те же 300 тыс. км, при этом на одометре только 120-150 тыс. км

честного пробега, тогда следует уделять внимание реальному состоянию силового агрегата, а не смотреть на цифру пробега и сопоставлять этот показатель с расчетным ресурсом агрегата

Признаки скорого капремонта мотора

Чтобы определить состояние двигателя, такой мотор нуждается в диагностике. Диагностика может быть как углубленной, так и поверхностной. При этом даже по результатам предварительной оценки можно определить, что силовой агрегат совсем скоро или уже сейчас нужно будет перебирать или ремонтировать капитально.

Прежде всего, на серьезные проблемы указывает стук во время работы двигателя как «на холодную», так и «на горячую». Обычно стуки указывают на изношенные вкладыши и шейки коленчатого вала, проблемы с поршнями и т.д.

В случае, когда подобные стуки явно слышны без использования дополнительных приборов (фонендоскоп), а также горит или моргает лампа давления масла (снижение давления в системе смазки), тогда двигатель нуждается в неотложном ремонте.

Повышенный расход моторного масла, а также синий дым из выхлопной трубы во многих случаях указывает на проблемы с ЦПГ (износ цилиндров, поршней, поршневых колец и т.д.). Отметим, что двигатель может «есть» масло по разным причинам, однако чаще всего именно критический износ элементов ЦПГ на моторах с пробегом приводит к перерасходу смазки и масляному выхлопу.

Решение о том, что пора разбирать двигатель (делать капитальный ремонт или переборку) можно принимать в том случае, если одновременно с повышенным расходом масла также отмечено снижение компрессии по цилиндрам, отмечено недостаточное давление масла, особенно на низких оборотах.

Единственное, определиться, получится ли ограничиться только частичной переборкой, а не «капиталкой» всего мотора, можно в том случае, если компрессия упала из-за прогара клапанов, а расход масла  возник по причине проблем с маслосъемными колпачками или залегания поршневых колец. В любом случае, агрегат нужно сначала разбирать и делать дефектовку двигателя.

Что входит в капремонт двигателя

Капитальный ремонт дизельных и бензиновых двигателей делается поэтапно:

1. Разборка ДВС.
2. Мойка деталей и очистка.
3. После очистки опытный автомеханик способен определить насколько сильно изношены те или иные детали, можно ли их отремонтировать или лучше заменить. Делают дефектовку, то есть после того, как сняли головку блока цилиндров (ГБЦ), ее и блок цилиндров (ГБЦ) проверяют на сколы и трещины; исследуют цилиндры на задиры и царапины; определяют зазоры сопряженных деталей; осматривают состояния поршней на наличие сколок, раковин, нагара; проводят осмотр шатунов коленвала; исследование коленвала ДВС; пальцев; подшипников; детали газораспределительного механизма также проверяют (клапаны, коромысла, и т.д.). Также сравнивают размеры важных деталей с заводскими.
4. После дефектовки надо оценить степень износа всего двигателя: что менять, что оставить, что отремонтировать.

Когда ваш мотор серьезно заболел

Мне как-то приходилось лично наблюдать за тем, как двигатель буквально умирал. Нет, машина ехала, но делала это с большим трудом. При этом мой товарищ утверждал, что все нормально, это привычное поведение его машины. Но я как-то сомневался, что мотор на относительно новом Ауди должен работать именно так.

Чтобы вы, мои уважаемые, не доводили машину до предельного состояния, я подготовил перечень основных симптомов, указывающих на приближающееся окончание ресурса вашего силового агрегата.

Если вы заметите представленные ниже признаки, знайте, что машину срочно нужно отправлять в хороший автосервис и заниматься ремонтом двигателя:

• на свечах то и дело появляется нагар, хотя вы его регулярно чистите или меняете свечи зажигания;
• масло поедается с активностью, близкой к расходу топлива;
• из выхлопной трубы выходит дым синего или синеватого цвета;
• значительно увеличивается аппетит мотора, на АЗС приходится заезжать чаще;
• в цилиндрах низкая компрессия;
• автомобиль теряет в мощности минимум 15%
• образуется много картерных газов;
• при работе силового агрегата слышны стуки;
• смазочная система испытывает дефицит в давлении;
• двигатель постоянно перегревается, температурные датчики зашкаливают;
• двигатель нестабильно работает в разных режимах и пр.

Только учтите, что на окончание ресурса мотора и необходимость капремонта указывает комплекс представленных симптомов. Если признаки проявляются отдельно, это может говорить о неисправности отдельных узлов или даже обычных расходников. Так что если у вас валит синий дым из-под задних колес, не спешите паниковать.

Этапы капремонта

1. Разборка и чистка. Не разобрав и не почистив мотор, нельзя объективно сказать, где есть проблемы, какие узлы вышли из строя, что нужно менять, а где можно обойтись ремонтом. Полноценная проверка буквально каждого элемента формирует итоговую стоимость капиталки. Помимо покупки запчастей, вам также предстоит оплатить сами услуги мастеров. Не редко суммы оказываются сопоставимыми.
2. Принятие решений. Здесь мастер вместе с вами (если в вашем присутствии есть необходимость) решает, как поступить с тем или иным узлом. Не всегда рационально все менять. Иногда обычный ремонт позволяет вернуть агрегат к прежнему хорошему состоянию.
3. Работа с блоком цилиндров. Один из главных этапов. При капиталке его растачивают, хонингуют или гильзуют. Вместе с этим может потребоваться полноценная замена или же восстановление коленвала.
4. Обратная сборка, проверка и пуск на холостом ходу. Не стоит начинать обратную сборку до тех пор, пока вы не убедитесь в правильности выполненных работ. Ведь тогда вам придется заново все разбирать и переделывать. К сборке нужно подходить очень ответственно. Когда движок собран, проводятся основные настройки, подгонка и дальнейшая обкатка.

Многие забывают о таком понятии как обкатка, которую обязательно нужно проводить после завершения капитального ремонта мотора.

Если соблюдать все правила, профессионально выполнять сам ремонт, тогда после восстановления движок может получить ресурс не меньше, чем его изначальный запас прочности, предусмотренный заводом-производителем.

По сути, обкатка выполняется согласно тех же правил, которых нужно придерживаться после покупки нового автомобиля с салона:

• перед поездкой нужно кратковременно прогревать двигатель;
• постепенный разгон сменяется плавным торможением;
• ездить можно на небольших оборотах;
• езда на повышенной передаче запрещена;
• тормозить мотором категорически не рекомендуется;
• нельзя долгое время ехать с одинаковой скоростью и оборотами;
• прицепы, буксировка и транспортировка тяжелых грузов противопоказана.

Не забудьте про замену смазочных материалов. Первую замену делают примерно через 1000 километров с начала обкатки, а затем через 5 тысяч. Еще одну обязательную замену проводят примерно через 6-8 тысяч км. Все последующие мероприятия выполняются в привычном промежутке, как до капитального ремонта.

Шатунно-поршневая группа

При разборке шатунно-поршневой группы рекомендуется шатун в сборе с поршнем закрепить в тисках, снять с помощью приспособления поршневые кольца, вынуть круглогубцами стопорные кольца поршневого пальца. При снятии маслосъемного кольца необходимо с помощью приспособления снять кольцевые диски, затем вручную вынуть расширители. Для выпрессовки поршневого пальца следует нагреть поршень в масле или в электронагревательном приборе до температуры 55 °С, выпрессовать поршневой палец с помощью оправки и отсоединить поршень от шатуна. Затем необходимо проверить состояние поршневого пальца, поршня и втулок верхней головки шатуна.

Объем бедствий

Капиталка бывает частичная и полная. Чтобы определить, какой ремонт нужен мотору, надо провести контрольные замеры и дефектовку — начать с состояния цилиндров и люфтов поршней в них, осмотреть вкладыши и замерить диаметр шеек коленвала, оценить зазоры в поршневых пальцах. При частичной капиталке обычно ограничиваются заменой поршневых колец, вкладышей, сальников, прокладок. При полной переборке список получается намного длиннее, и объем работ существенно больше. Выше, соответственно, и стоимость ремонта.

Полная капиталка

Последовательность действий при полной капиталке следующая. Сначала двигатель снимают с машины. Дороже всего эта операция на полноприводных автомобилях с автоматическими коробками передач.

Далее — разборка, мойка, дефектовка и микрометраж. Только на этом этапе можно определить более-менее точную стоимость ремонта. Если вердикт выносят раньше — повод насторожиться. Скорее всего, вы попали к некомпетентным мастерам, или вас попытаются обмануть.

После замеров и дефектовки основные детали направляют на мехобработку — многие мастерские не держат дорогого оборудования для расточки блоков и шлифовки коленвалов и отправляют детали смежникам. От объема мехобработки сильно зависит стоимость работ. Потом мотор собирают, устанавливают на машину и заправляют рабочими жидкостями.

Теперь о запчастях — они в общей калькуляции составляют обычно половину всех расходов на капиталку. Меняются все прокладки, резиновые и резинометаллические уплотнения. Элементы привода ГРМ всегда меняют, если он ременный, и почти всегда, если цепной. При любой переборке устанавливают новые поршневые кольца и вкладыши коленчатого вала. Поршни современных моторов очень нагружены и чаще всего тоже подлежат замене.

К деталям, которые меняют по результатам диагностики, относятся клапаны, масляные насосы и даже коленчатые валы, если нет возможности шлифовки под ремонтный размер. Основные детали — блок цилиндров и головки — стараются отремонтировать. При этом цилиндры либо растачивают под ремонтный размер, либо перегильзовывают под стандартные поршни. В головке иногда приходится восстанавливать постели распредвалов и менять втулки клапанов, фрезеровать привалочную плоскость и почти всегда — обрабатывать седла клапанов.

Альтернатива капремонту

Многие предпочитают не ремонтировать изношенный двигатель, а взять так называемый контрактный (бэушный) мотор. Неплохой вариант, удастся даже серьезно сэкономить — полная переборка порой обходится вдвое дороже. Например, цена «живого» мотора для Гранты — 25–30 тысяч рублей, для Логана — 45 тысяч рублей. За более сложные многоцилиндровые двигатели просят ­от 80 до 200 тысяч рублей и более.

Но эйфория неуместна: все-таки не нужно забывать, что вы покупаете не новый, а бэушный агрегат! И это лотерея, в которую можно и проиграть. Поэтому перед тем, как принять окончательное решение, советуем прошерстить интернет. Почитать отзывы о продавцах бэушных агрегатов и о конструктивных достоинствах и недостатках вашего мотора. Например, не стоит покупать подержанные 2-литровые алюминиевые моторы G4KD, устанавливаемые на многие модели Hyundai и Kia. Обычно эти агрегаты не доживают до 150 000 км — появляются задиры на стенках цилиндров, из-за чего резко усиливается масляный аппетит. Такие моторы восстанавливают перегильзовкой.

И еще. Номер двигателя не фигурирует в регистрационных документах, но замену мотора все равно надо оформлять в ГИБДД.

Как определить самостоятельно, что в двигателе автомобиля скопились кокс и гарь?

Коксом называют твёрдые отложения на стенках камеры сгорания, образующиеся при прокалывании без поступления воздуха. Гарь же — это мелкие сыпучие остатки такого кокса. Маслосъёмные поршневые кольца не в состоянии справиться с этой задачей, поэтому не остаётся ничего, как чистить двигатель своими руками.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Коксом называют отложения сажи, гари и смолы в двигателе. Кокс образуется по разным причинам:
• езда на некачественном топливе с низкой степенью очистки;
• использование различных присадок для повышения октанового числа, например, некоторые автовладельцы используют присадки с содержанием свинца для повышения 92-го бензина до 95-го (несмотря нп запрет найти их в продаже не составит труда);
• моторное масло попадает в камеры сгорания топлива;
• использование моторного масла, не подходящего к данному типу двигателя;
• езда на холодном двигателе с нагрузками (особенно актуально в зимнее время);
• движение на малых оборотах (пробки).
Эти факторы, безусловно, способствуют образованию кокса. Но даже если их все исключить и использовать только бензин высокой степени очистки, всё равно исключить отложения невозможно. Это неизбежный и естественный продукт работы двигателя внутреннего сгорания.
Кокс опасен тем, что нарушает работу двигателя и постепенно приводит к необходимости капитального ремонта. Нагар не стенках камеры сгорания приводит к уменьшению объема последней и появлению детонации, сила которой будет только расти с увеличением нагара.
Нагар на головке блока цилиндров препятствует нормальному отведению тепла, что провоцирует перегрев. Кокс на клапанах делает каналы отведения отработанных и поступающих газов меньше, а это сказывается на падении мощности и динамики. Из-за нагара клапана не могут до конца закрываться, рано или поздно это приведет к их прогоранию. Но самое ужасное последствие это снижение компрессии и возникновение всех сопутствующих этому проблем из-за закоксованных маслосъёмных и компрессионных колец на поршнях.

Заметим, что при работе двигателя масло с выпускных клапанов также оказывается в цилиндрах вместе с потоками топливной смеси. Чем выше пробег автомобиля, тем выше вероятность того, что масло в камеры сгорания двигателя попадёт не только описанным путём, но и через некоторые другие элементы мотора. Вот почему оставлять эту работу «на потом» не стоит.

Как только появились первые признаки «раскоксовки» — сразу же избавляйте двигатель от нагара, удаляя кокс со всей поверхности двигателя машины.

1. Из выхлопной трубы постоянно вылетает гарь, а в салоне появляется специфический запах при включении зажигания. Когда же заводится холодный двигатель, возникает эффект «дымности».

2. Постоянно растёт расход масла.

3. Снизилась динамика авто.

4. На холостом ходу двигатель работает неравномерно.

5. В холодную пору года двигатель еле запускается, хотя с аккумулятором всё в порядке.

Если попались дефектные запчасти

На любом пробеге возможно появление задиров цилиндра, вызванных разрушением поршня, колец либо поломкой свечи зажигания (обломился электрод или кусочек изолятора). Задиры на поверхности цилиндра вызывают потерю компрессии, при этом снижается мощность и появляется масложор.

Если попадутся поддельные фильтры или масла, то срок жизни мотора может быть очень коротким. Фильтр на большой скорости и оборотах способен лопнуть по завальцовке, оставив мотор без масла. А просто плохая фильтрация сократит ресурс подшипников всех валов. Некондиционное масло может стать причиной задиров, а еще оно может столь интенсивно угорать, что водитель запросто пропустит момент, когда мотор останется без масла.

Что такое ДВС

Двигатель преобразует топливную, электрическую и другие виды энергии в механическую для передачи её исполнительным органам машины или установки: трансмиссии, насосу, ротору и т.д. Автомобильные двигатели различаются по виду первичной энергии и процессу её преобразования:

• поршневой двигатель внутреннего сгорания;
• газовая турбина;
• паровой двигатель;
• роторно-поршневой мотор;
• двигатель внешнего сгорания;
• электромотор;
• маховичный двигатель и др.

Наиболее распространён поршневой двигатель внутреннего сгорания. Источником энергии ДВС служит жидкое нефтяное топливо или горючий газ. Популярность этого типа мотора обусловлена возможностью компактного хранения топлива и его малого расхода при большом пробеге автомобиля.

Рассмотрим подробнее, что такое двигатель внутреннего сгорания, его устройство, принцип работы, плюсы и минусы.

Разборка двигателя, дефектовка

Прежде чем приступить к ремонту двигателя автомобиля, его нужно освободить от навесного оборудования.

Снимаем генератор, стартер, впускной и выпускной коллектор и другие детали навесного оборудования, попутно оцениваем состояние компонентов.

Форсунки можно отдать на промывку и корректировку, впускной коллектор и дроссель помыть.

После демонтажа навесного оборудования приступаем к постепенной разборке мотора.

Снимаем переднюю крышку двигателя, особенно это актуально, если привод ГРМ цепной – можно проверить состояние цепи.

После снятия передней крышки оцениваем состояние цепи, направляющей и натяжителя.

Снимаем клапанную крышку, чтобы добраться до болтов ГБЦ. Оптимально – если есть помощник и ключ с длинным воротком, тогда удастся без усилия сорвать болты ГБЦ.

После того, как болты головки блока цилиндров сорваны, выкручиваем их, со всех сторон аккуратно поддевая отверткой.

Обратим внимание на ГБЦ. Лучше всего отдать головку блока цилиндров на опрессовку

Под этим процессом подразумевается проверка головки на наличие трещин, состояние комплектующих. Как правило, требуется замена нескольких направляющих с клапанами, а после – обязательная притирка клапанов к седлам.

Устанавливаются новые сальники клапанов

Кстати, делая ремонт двигателя своими руками, важно проверить состояние кулачков распредвала – при его сильном биении и износе потребуется замена. На СТО плоскость головки шлифуют до идеально ровного состояния, также могут отфрезеровать плоскость на несколько миллиметров

Когда головка готова, переходим к блоку цилиндров. Изначально оцените зазор между поршнем и цилиндром. Если цилиндр имеет синий оттенок, это означает, что был перегрев.

Блок цилиндров также нужно отвезти на промер, где путем применения профессионального инструмента, будут известны результаты износа поверхности цилиндра. Обычно приходится хонинговать поверхность цилиндров или растачивать их под ремонтный размер поршня.

В это время проверяют коленчатый вал на биение. Если биение в допусках, что позволяет шлифовать шейки под ремонтный размер, то коленвал растачивают.

После покупки новых поршней и колец можно отдать их мастерам, которые вывесят шатуны и поршни отдельно и вместе, подогнав их по весу и установив в блок цилиндров с нужным моментом.

Немаловажно оценить состояние масляного насоса. Если их звездочки не сточены, можно обойтись обычной мойкой насоса и чисткой сетки масляного приемника

В целом ремонт двигателя своими руками закончен, осталось его собрать.

Шлифовка блока и коленвала

Следующим этапом проведения ремонтно-восстановительных работ является шлифовка коленчатого вала, а также плоскостей блока и головки. При помощи плоскошлифовального и фрезерного станков проводится приведения плоскости ГБУ и блока в зеркальную поверхность. Как правило, убираться может: 0,05мм, 0,1мм, 0,25мм, 0,5 мм, 1мм и более толщины изделия.

Что касается шлифовки коленчатого вала, то существует виды ремонта для этого узла:

Вид ремонта	Толщина, мм	Эффективность по сравнению с новым
Ремонт № 1	0,25	80-90%
Ремонт № 2	0,50	70-75%
Ремонт № 3	0,75	65-70%
Ремонт № 4	1,00	50-55%
Ремонт № 5	1,25	40-45%
Ремонт № 6	1,50	Меньше 30%
Ремонт № 7	2,00	Не применяется с 1995 года

4.15. Порядок разборки двигателя при подготовке его к капитальному ремонту

Схема расположения навесных агрегатов

Конструкция блока цилиндров

Проще всего выполнять разборку двигателя, установив его на портативный монтажный стенд. Такого рода приспособление всегда можно сравнительно недорого позаимствовать в мастерской автосервиса. Прежде чем закреплять двигатель на стенде, необходимо снять с него маховик/ приводной диск.

Если возможность воспользоваться стендом отсутствует, разборку следует производить,
поместив двигатель на прочный верстак, либо надежно устроив его на твердом полу
гаража. При работе без стенда следите за тем, чтобы двигатель случайно не опрокинулся.

Если планируется произвести замену двигателя на восстановленный, снимите со
старого все навесные агрегаты и внешние компоненты и перенесите их на сменный
блок. В число таких, подлежащих перестановке, компонентов входят (см. иллюстрации
и ):

• Генератор с кронштейнами;
• Рулевой насос с кронштейнами;
• Компоненты систем снижения токсичности отработавших газов;
• Распределитель, ВВ провода и свечи зажигания;
• Термостат с крышкой кожуха;
• Перепускной патрубок/ шланг водяного насоса;
• Компоненты системы впрыска топлива;
• Впускной трубопровод и выпускной коллектор(ы);
• Масляный фильтр
• Опоры подвески силового агрегата;
• Маховик/ приводной диск.

При снятии со старого двигателя внешних компонентов старайтесь запоминать характерные особенности их установки. Фиксируйте в блокноте посадочные положения прокладок, сальников, дистанционных колец и втулок, штифтов, кронштейнов, шайб, болтов и прочих мелких деталей.

При выборе схемы с использованием сокращенного набора блока, состоящего из
блока цилиндров с установленными в него коленчатым валом и шатунно-поршневыми
группами, снимите со старого агрегата также головку цилиндров, поддон картера
и масляный насос (альтернативные варианты схем выполнения капитального ремонта
— см.
Альтернативные варианты схем восстановительного ремонта
двигателя).

При проведении полного капитального ремонта старого агрегата, произведите
его разборку и извлеките все внутренние компоненты. Ниже приведен оптимальный
порядок выполнения процедуры разборки двигателя:

• Впускной трубопровод и выпускные коллекторы;
• Крышки головок цилиндров;
• Крышки привода ГРМ с болтами;
• Привод ГРМ (газораспределительный ремень с зубчатыми колесами);
• Сборки коромысел и распределительные валы;
• Головки цилиндров;
• Водяной насос;
• Поддон картера;
• Маслозаборник с сетчатым фильтром;
• Передняя крышка/ масляный насос;
• Сборка крышек коренных подшипников;
• Шатунно-поршневые сборки;
• Коленчатый вал и коренные подшипники.

Прежде чем приступать к разборке двигателя, приготовьте следующие материалы,
инструменты и детали (см. также
Порядок сборки двигателя):

• Стандартный набор слесарного инструмента;
• Набор картонных или пластмассовых контейнеров/ полиэтиленовых пакетов для
  организованного хранения мелких компонентов;
• Скребок для зачистки сопрягаемых поверхностей;
• Зенкер для удаления ступенчатого износа в верхней части цилиндров;
• Съемник для демонтажа демпфера крутильных колебаний;
• Набор микрометров;
• Телескопический нутромер;
• Циферблатный измеритель плунжерного типа (DTI);
• Инструмент для сжатия клапанных пружин;
• Хон для обработки зеркал цилиндров;
• Инструмент для прочистки канавок под установку поршневых колец;
• Электродрель;
• Набор метчиков и лерок;
• Проволочные щетки;
• Цилиндрические щетки для прочистки масляных галерей;
• Растворитель.

Этапы сборки двигателя

Для сборки мотора нужны следующие новые детали:

• полный комплект прокладок и сальников двигателя;
• новые болты ГБЦ;
• новый комплект цепей или ремня ГРМ;
• новое масло и фильтра, свечи зажигания, сервисные ремни;
• новая помпа, термостат.

Для сборки мотора нужно собрать низ блока цилиндров, после чего приступать к следующему:

• установить головку блока цилиндров, закрутить болты ГБЦ, не затягивая их;
• вооружившись динамометрическим ключом, а также правильными данными о моменте затяжки болтов ГБЦ, в правильном порядке и с нужным моментом затягиваем болты;
• теперь устанавливаются звезды и цепь ГРМ, либо ремень ГРМ с роликами, причем выставляем все по меткам по первому цилиндру, проверить метки можно по метке на маховике;
• прокрутить за шкив коленвал на выявление возможного закусывания;
• собрать все навесное оборудование в обратном порядке.

Теперь приступаем к установке мотора в подкапотное пространство, все в обратной последовательности.

Скорее всего, с первого раза двигатель не запустится, пока топливная система не наберет давление, а все датчики не синхронизируются. После проверяем компрессометром давление в цилиндрах, где компрессия должна быть не менее 13 кПа.
