Установка поршневых колец

Замена поршневого кольца

1. Снимите поршень из блока цилиндров.
2.

С помощью расширителя поршневых колец (А) снимите старые поршневые кольца (В).

BA

3. Очистите все канавки для поршневых колец с помощью сломанного поршневого кольца квадратного сечения или инструмента для очистки поршневых канавок, лезвие которого имеет размеры, подходящие для данных поршневых канавок.Ширина канавки верхнего компрессионного кольца 1,0 мм. Ширина канавки второго компрессионного кольца 1,2 мм. Ширина канавки маслосъемного кольца 2,0 мм.Вставьте лезвие в канавку, если это необходимо.Не используйте металлическую щетку для очистки поршневых канавок и не растачивайте канавки глубже с помощью инструментов для их очистки.ПРИМЕЧАНИЕ: Если поршень должен быть отделен от шатуна, пока не устанавливайте новые поршневые кольца.
4.

Используя поршень с удаленными кольцами, вдавите новое поршневое кольцо (A) в отверстие цилиндра на 15-20 мм от нижней кромки.

AB15-20 mm

5. Измерьте зазор в замке поршневого кольца (В) с помощью измерительного щупа:
  • Если зазор слишком мал, проверьте, выбрали ли вы правильные поршневые кольца для вашего двигателя.
  • Если зазор слишком велик, снова проверьте диаметр отверстия цилиндра, не превышены ли предельные величины износа.Если размеры отверстия цилиндра превышают предельные величины, необходима расточка блока цилиндров.
Зазор в замке поршневого кольца
Верхнее компрессионное кольцо
Стандартный (новый):  0,15-0,30 мм
Рабочий диапазон:  0,60 мм
Второе компрессионное кольцо
Стандартный (новый):  0,35-0,50 мм
Рабочий предел:  0,65 мм
Маслосъемное кольцо
Стандартный (новый):  0,20-0,70 мм
Рабочий предел:  0,80 мм
6.

Установите верхнее и второе компрессионные кольца, как показано на рисунке. У верхнего компрессионного кольца (A) имеется маркировка R1, а у второго компрессионного кольца (B) имеется маркировка R. Маркировки изготовителя (С) должны быть направлены вверх.

ABCABВерхнее компрессионное кольцо (стандарт):А: 2,3 ммB: 1,0 ммВторое компрессионное кольцо (стандарт):А: 3,0 ммB: 1,2 ммРазмеры поршневого кольца:ABC

7. Вращайте кольца в их канавках чтобы убедиться, что они не заклинили.
8.

Расположите зазоры замков поршневых колец, как показано на рисунке.

ЗАЗОР КОЛЬЦА, ВЫЖИМАЮЩЕГО МАСЛООколо 90 °ЗАЗОР ВТОРОГО КОЛЬЦА:ПОРШНЕВОЙ ПАЛЕЦЗАЗОР КОЛЬЦА, ВЫЖИМАЮЩЕГО МАСЛООколо 45 °ЗАЗОР ВЕРХНЕГО КОМПРЕССИОННОГО КОЛЬЦА и ЗАЗОР ПРОМЕЖУТОЧНОГО КОЛЬЦА

Причины износа

Автовладельцы не соблюдают периодичность ТО или небрежно используют автомобиль. А это сказывается на ресурсе поршневых колец, и они  изнашиваются раньше заявленного ресурса.

Повлиять на срок эксплуатации этих элементов ЦПГ могут:

  •  масло и нарушение периодичности его замены;
  • топливо с  примесями;
  • неочищенный воздух;
  •  работа мотора под критическими нагрузками;
  • перегрев двигателя.

Кольца требуют смазки. И хоть указывается, что трение происходит «на сухую», поскольку масло со стенок снимается маслосъемным кольцом, но это не так. Тонкий слой смазки на стенках остается, поэтому сила трения между кольцами и цилиндром снижается.

Залегшие поршневые кольца

Нередко в низкокачественной смазке не хватает смазывающих свойств. Из-за этого повышается сила трения между контактирующими элементами в узлах. Касается это и колец. С такой смазкой они  работают «на сухую», что и приводит к интенсивному износу.

То же касается и несоблюдение периодичности замены масла. Постепенно масло теряет свои свойства, в том числе и смазывающие. В результате силы трения повышаются.

Относительно применяемого топлива, то наличие сторонних частиц действует негативно. Твердые частицы, даже микроскопические, выступают в роли абразива, из-за чего износ колец ускоряется. Присадки в топливе иногда оседают внутри цилиндра в виде нагара, что тоже сказывается негативно. Оседая на канавках, нагар затрудняет движение колец, в результате они перестают полноценно прилегать к стенкам. Из-за этого масло попадает в камеру сгорания, что увеличивает количество нагара, который образуется. Залегшие кольца  являются  причиной повышенного расхода масла. В запущенных случаях перерасход смазки достигает 2,0-2,5 литра на каждые 1000 км..

Перегревы и работа на высоких нагрузках приводят к разрушению колец – они лопаются. Помимо них ломаются перегородки между канавками.

Для продления срока службы регулярно меняйте масло и фильтра, заправляйтесь только на проверенных АЗС, не допускайте перегревов и  прогревайте мотор.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Когда менять поршневые кольца

Давайте разберемся, когда же пришло время заменить кольца, и есть ли смысл в таком действии. Есть много различных способов это понять.

  • Явным признаком неисправности поршневых колец является перерасход масла, который можно узнать по замерам при помощи щупа.
  • Также проверить это можно, сняв шланг, отходящий от сапуна и запустив двигатель проверить наличие белого дыма из него.
  • Третий способ — посмотреть, не идет ли из выхлопной трубы дым черного или сизого цвета.
  • Определить работу двигателя и его производительность можно и по виду свечей зажигания. Если резьба черная, то это свидетельствует о переизбытке масла в камере сгорания. Светлый, коричневый цвет говорит о хорошем состоянии поршневой двигателя.

Однако наиболее надежный способ проверить поршневые кольца — это заехать на любую станцию технического обслуживания и попросить, чтобы вам замерили компрессию в цилиндрах. Имейте в виду, для каждой марки автомобиля она разная.

Замер компрессии в цилиндрах

При замере лучше сами присутствуйте и просите, чтобы показания прибора вам показывали после каждого замера, так как профессионалы своего дела могут элементарно на вас наживаться. Давление в каждом цилиндре должно быть примерно одинаковы и соответствовать нормам, предусмотренным заводом-изготовителем данной машины. Если же этого нет, то следует задуматься о ремонте двигателя.

Имея прибор для измерения давления поршневой группы, вы с легкостью можете измерить показания самостоятельно.

Порядок действий при замере компрессии:

  1. Снимаем бронепровода;
  2. Выкручиваем свечи зажигания;
  3. Вынимаем провод, отходящий от катушки зажигания;
  4. Бросаем его на двигатель (искра должна бить на корпус);
  5. Вкручиваем прибор вместо свечи;
  6. Выжимаем полностью газ;
  7. Прокручиваем стартером двигатель.

Такие действия проводим с каждым цилиндром. Не допускайте ошибок в последовательности, особенно связанные с бронепроводом от катушки. Не вывив его на блок, можете сломать катушку.

Подробнее о самостоятельном замере компрессии можно посмотреть в следующих видео:

Если после замера ваши данные — например, 10,10,10,10 (т.е. одинаковы на всех цилиндрах), то выработка поршневой группы также одинакова и это уже хорошо, но если это далеко от нормы, установленной заводом-изготовителем, то вам требуется заменить кольца, иначе это может привести к плохим последствиям. Если же, например, 10, 8, 7, 11 (т.е. разные во всех цилиндрах), то у вас могут быть проблемы не только с кольцами — под подозрение попадают клапаны и маслосъёмные колпачки.

Примерный ресурс колец составляет около 100 000 километров, на дорогих марках может достигать 300 000.

Раскоксовка поршневых колец

Многие автолюбители при наличии проблем с кольцами, пытаются решить их раскоксовкой. Этот способ применяется, не разбирая двигатель, но работает в очень редких случаях . Заключается он в заливании в двигатель агрессивной жидкости, разъедающей и размягчающей нагар на поршневых кольцах. Однако если вы хотите в дальнейшем надежно ездить на своем автомобиле, то не стоит рассматривать этот вариант.

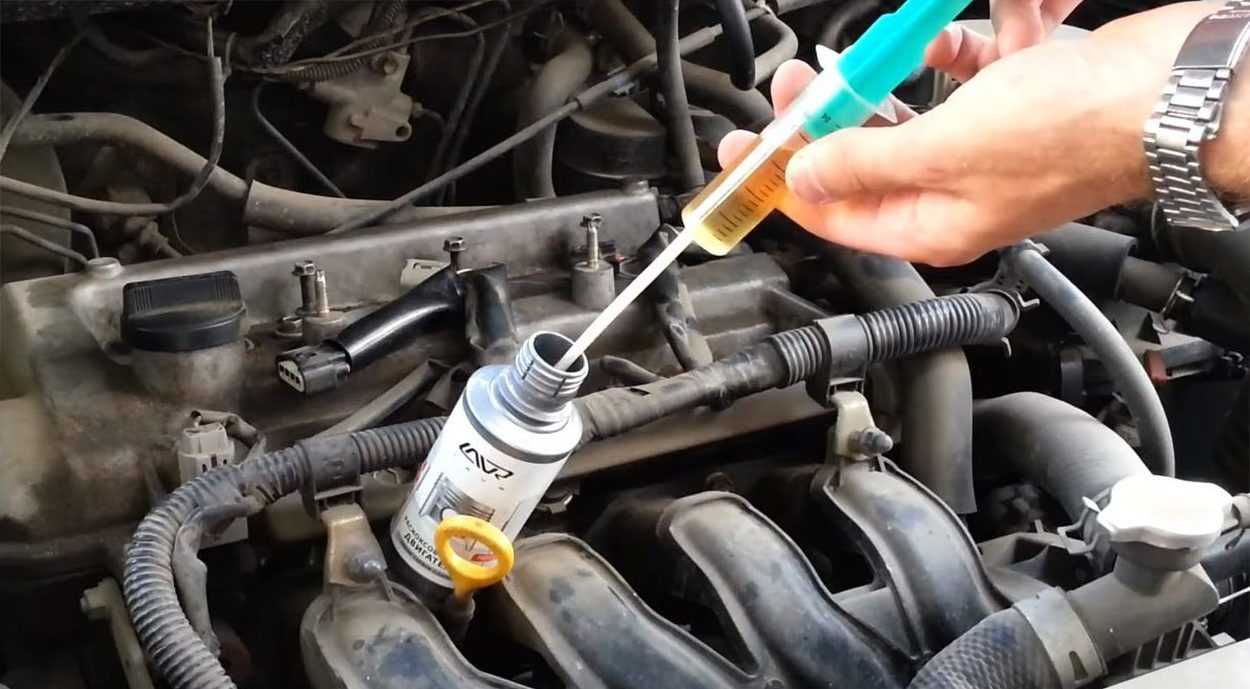

Процесс раскоксовки двигателя

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо  изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

  • двигатель теряет мощность;
  • машина очень плохо заводится «на холодную»;
  • в отдельных случаях мотор с трудом запускается «на горячую»;
  • наблюдается повышенный расход моторного масла;
  • двигатель дымит синим или серым дымом;
  • увеличивается расход топлива;

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра.  По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что  компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь.  В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Самостоятельная замена поршней

Всё начинается с подготовительных работ. Сначала нужно обесточить аккумулятор, слить антифриз и моторное масло из поддона картера. Потом провести этап квалифицированной диагностики. Это делается двумя способами: без снятия и со снятием моторной установки.

Чтобы обойтись малой кровью, демонтируется только головка блока цилиндров и поддон. С верхней части цилиндров напильником снимается нагар. Последующие действия:

  • замерить диаметр между стенками цилиндра нутромером и сверить с паспортными данными;
  • убедиться прокручиванием коленвала, что на гильзах имеются расточки — если состояние гильз не вызывает сомнений, двигатель можно не снимать;
  • осмотреть дно поддона — насторожить должна металлическая стружка в масляной плёнке, указывающая на износ колец, вкладышей;
  • проверить состояние поршней, аккуратно сняв их вместе с шатунами и кольцами — в норме не должно быть глубоких задиров на юбке, прогара днища, износа верхней канавки больше допустимого значения.

проверка поршней на двигателе

Как проводить на двигателе замену поршневых колец подробно описано ниже.

Как установить новый поршень вместо старого?

Если повреждения значительны, надо заменить поршень. Для этого его следует отделить от шатуна, удалив из отверстий в бобышках стопорные кольца. Палец достаётся с помощью выколотки.

Подробнее о том, как разъединить (выбить) поршень от шатуна:

уложить поршень на два деревянных бруска;

  • вдеть выколотку в отверстие под цилиндрический стержень на поршне;
  • ударить сверху по выколотке молотком несколько раз, пока не выскочит палец.

Чтобы установить новый поршень, сначала нужно вдеть в него палец. Данный элемент также рекомендуется заменить. Палец должен войти в отверстие с небольшим усилием. Если он вываливается, то однозначно не подходит по размерам. В этом случае подбирают другой стержень для шарнирного подвижного соединения.

Запрессовка пальца выполняется на «горячую» специальной оправкой или самодельным приспособлением с направляющей втулкой. Она должна быть диаметром на несколько микром толще элемента шарнирного соединения. Собирается «приспособа» перед вдеванием пальца на шатун и поршень так: сначала на оправку надевается палец, затем сверху ставится выколотка. Всё это дело затягивается на конце прута удерживающим винтом.

Крайне желательно перед запрессовкой проводить этап подгонки. Палец вдевается в отверстие поршня, без шатуна. Затем проверяется, как он вошёл. Если неравномерно, то на приспособление добавляется шайба.

Далее:

  • зажать шатун в тисках;
  • 1,5-2 минуты нагревать ручной горелкой внутреннюю часть шейки шатуна;
  • поставить сверху поршень, стрелкой в сторону замков шатуна — указывается производителем на головке элемента;
  • вдеть оправку с пальцем в поршень и шатун до упора;
  • вывернуть фиксатор, убрать всё лишнее, оставив палец внутри поршня.

запрессовка поршня в шатун

После остывания проверяется хождение поршня. Минимальная его подвижность укажет на правильное проведение работы.

Как заменить поршневые кольца?

Обязательно должен быть демонтирован поддон картера. Дополнительно снимается также маслонасос — рекомендуется проверить его состояние. Далее откручиваются крышки шатунов, последние выталкиваются с поршнями вверх.

Внимание! Крышки шатунов нельзя менять местами. Каждая на завершающем этапе прикручивается к «родному» шатуну

Замена поршневых колец проводится специальными съёмными щипцами. После снятия изношенных колец из канавок удаляется весь нагар. Можно это сделать куском жёсткой проволоки или обломком старого кольца. Отложения также следует убрать с днища поршней. Для удобства поверхность можно смочить керосином.

Щипцы-съёмник для колец

Установка маслосъемных новых колец проводится по инструкции. Первым ставится маслосъёмное кольцо, затем оба компрессионных кольца

При монтаже проявляется максимальная осторожность, так как элементы крайне хрупкие, легко ломаются. Исключение составляет первое компрессионное кольцо — оно прочное

Особое внимание обращается на расположение замков поршневых колец. Лучше ставить их под углом 120°

Если схема замков будет неправильной, газы могут прорваться из камеры сгорания в картер.

Смотрите замену поршневой видео, для полного представления картины https://www.youtube.com/watch?v=iOhU9w1e8Ow

Диагностика

Если же появились признаки износа колец, явными из которых является потеря мощности, дымность выхлопа и «жор» масла, в первую очередь убедитесь, что проблема заключается в ЦПГ, поскольку такие симптомы появляются и из-за неисправности газораспределительного механизма. Если пробег авто большой, то нужно сразу ремонтировать. Ведь если ресурс двигателя исчерпан, то он работает с нарушениями. В таком двигателе ремонтировать нужно и ЦПГ, и ГРМ.

А вот если пробег мотора не такой уж и большой, а указанные признаки имеются, то для начала проводим диагностику.  Для этого замеряют компрессию. Она в цилиндрах должна быть одинаковой и соответствовать норме (допускается отклонение). Значительное падение компрессии в камерах сгорания указывает на износ или залегание колец.

Если же давление снизилось только в одном цилиндре, то высока вероятность подгорания или неплотного прилегания клапанов, но может такой результат давать и залегшие кольца. Чтобы удостовериться, что проблема кроется в ЦПГ, заливают 20-30 грамм масла в цилиндр и снова делают замер. Возросшая компрессия после заливки указывает на залегание или разрушение колец. В случае же с проблемными клапанами, то залитое масло на давлении не скажется.

Когда диагностика указывает на залегание колец, необязательно их сразу менять. Для начала выполняют раскоксовку мотора. На рынке автохимии имеются специальные средства для этого

Но в процессе работ важно соблюдать технологию проведения операции

Отметим, что закоксовка двигателя достигает такой степени, что химические средства уже не помогут, и удалять нагар придется механическим способом. А для этого разбирают двигатель.

Замена поршневых колец – операция трудоемкая, поскольку требует полной разборки мотора. Поэтому если не уверены в самостоятельном проведении операции, то лучше эту работу доверить специалистам сервисного центра.

Мастер-класс: обкатка после ремонта

Многие хозяева своих «железных коней» сталкиваются с такой проблемой, как «усталость» двигателя и его дальнейший капитальный ремонт. Менять двигатель на другой? Нет. Идея не из лучших. Можно установить такой же «усталый». Поэтому лучше качественно перебрать старый. Но есть одно «но»…

Одной из важнейших процедур, влияющих на ресурс эксплуатации автомобиля, является обкатка двигателя после проведения любых ремонтных работ, связанных с заменой изношенных деталей на новые. Причем к данному процессу надо относиться не менее ответственно, чем к выполнению самих ремонтных работ. Особенно обкатка важна для тех узлов двигателя, работа которых связана с трением друг о друга его деталей, а КПД зависит от плотности их прилегания.

Как правило, продолжительность обкатки двигателя измеряется пробегом автомобиля, длина которого напрямую зависит от характера ремонта двигателя:

— при минимальном вмешательстве (замена распределительного вала, цепи, клапанов и т. д.) для обкатки хватит 500 км;

— после качественного капитального ремонта, при котором практически детали всех основных узлов заменяются новыми — 1500-2000 км;

— после среднего ремонта, когда в основных узлах детали заменяются частично, для обкатки нужен более продолжительный пробег — до 2500 километров.

Например, если были заменены компрессионные и маслосъемные кольца, а поршни и гильзы остались старые. Связано это с тем, что новым неизношенным кольцам требуется гораздо больше времени, чтобы «притереться» к имеющим на своей рабочей поверхности старым гильзам и канавкам поршней, чем практически к идеальной поверхности новых деталей. Поэтому обкатка двигателя после замены колец — это обязательное мероприятие, проводить которое надо с соблюдением всех правил, существующих для этого процесса.

Основной целью обкатки является сглаживание микронеровностей путем трения деталей друг о друга для достижения их плотного прилегания. Усиленное трение во время «притирки» вызывает повышенное нагревание элементов двигателя. Поэтому в этот период силовой агрегат должен работать в щадящем режиме, при минимальных нагрузках. Ниже приведены основные правила, которых надо придерживаться при обкатке после установки новых поршневых колец на любом виде двигателя.

Немаловажную роль, сильно влияющую на качество обкатки отремонтированного двигателя, играет его первый запуск.

Для осуществления первого запуска двигателя аккумулятор должен быть полностью заряжен, в противном случае он может не осилить первый запуск.

Используйте для обкатки только те марки моторного масла, которое рекомендует производитель вашего автомобиля.

При отсутствии электрического топливного насоса — подкачку топлива осуществляют вручную.

Заведите двигатель и посмотрите на контрольную лампочку давления масла, расположенную на панели приборов. Если лампочка через пять секунд не погасла — заглушите мотор и выясните причину пониженного давления масла. Ни в коем случае не старайтесь добиться повышения давления частыми нажатиями на педаль акселератора – работа двигателя при отсутствии масла в его узлах может привести к быстрой и безвозвратной порче поверхности трущихся деталей.

Если после запуска контрольная лампа погасла, значит, с давлением масла все в порядке.

Прогрейте силовой агрегат на холостом ходу до температуры 80-90°С. При этом обязательно следите, что бы не было утечек технических жидкостей. Когда мотор нагреется, заглушите его и подождите, пока он остынет до 40-50°С. Затем снова запустите мотор и опять прогрейте до 80-90°С. Такую процедуру необходимо провести не менее 10 раз. Потом можно переходить к обкатке на более высоких оборотах и выезжать на дорогу.

Правила обкатки двигателя после замены колец в дорожных условиях:

  • Не следует полностью нагружать автомобиль.
  • Скорость движения первые 1000 км не должна превышать 80 км/ч, от 1000 до 2000 не более 90 км/ч.
  • Своевременно переключать передачи.
  • Избегать затяжных подъемов.
  • Избегать резких ускорений и длительного простаивания в пробках.
  • Постоянно контролировать уровень масла.
  • Обязательно после пробега 1000 км заменить масло и фильтр, потому что в результате «притирки» деталей появляются продукты износа.
  • По завершении обкатки также необходимо поменять масло и фильтр. Кроме этого протягиваются все доступные резьбовые соединения (головка блока, масляный поддон, передняя крышка, стартер, генератор). При необходимости производится регулировка клапанов, холостого хода, натяжение ремня или цепи ГРМ.

Соблюдения всех этих несложных правил позволит правильно провести обкатку двигателя после замены поршневых колец и обеспечит надежную эксплуатацию автомобиля еще на долгое время.

Проверка работоспособности и обкатка мотора

После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.

Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:

  1. мотор нельзя сильно нагружать;
  2. по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
  3. не желательно преодолевать затяжные подъемы;
  4. категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
  5. перед поездкой двигатель нужно прогревать.

Мне нравится4Не нравится

Характерные ошибки при замене колец

Большая ошибка ставить новые поршневые кольца на изношенный мотор, у такого силового агрегата в цилиндрах уже имеется эллипс и кольца нормально никогда не притрутся. При работе двигателя на увеличенных оборотах, не выдержит в первую очередь 2-е компрессионное кольцо. Но и сам поршень имеет выработку в форме ступеньки на дне канавки для кольца, через которую будут прорываться газы и подсасываться масло. При таком раскладе, новые поршневые кольца больше 5 тысяч также не выдержат.

Следующая часто встречающаяся ошибка – это когда все замки на кольцах не разведены и находятся на одной стороне. Из-за этого поршень сильно перегревается, в результате деформируется и быстро изнашивается. Высокая температура, прорвавшаяся сквозь замки, отпускает поршневые кольца, что только увеличивает степень износа.

4.3.22. Установка поршневых колец

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой новых поршневых колец следует проверить
зазоры в их замках. Подразумевается, что боковые зазоры посадки колец
в канавках поршней уже проверены и соответствуют нормам (см. Проверка состояния компонентов шатунно-поршневой группы).
2. Разложите шатунно-поршневые сборки с комплектами колец на рабочей
поверхности верстака. С этого момента каждый комплект колец будет
жестко “привязан” к своему поршню. Теперь можно приступать к измерению
зазоров в замках колец.

3. Заправьте верхнее (первое)
компрессионное кольцо внутрь первого цилиндра двигателя и
выровняйте его перпендикулярно, протолкнув вниз днищем поршня
(см. сопроводительную иллюстрацию). Кольцо должно оказаться
в районе нижней границы рабочего хода колец в цилиндре.

4. Определите величину зазора
замка кольца при помощи щупа лезвийного типа (см. сопроводительную
иллюстрацию). Лезвие(я) щупа должно туго проскальзывать в
замке. Сравните результат измерения с требованиями Спецификаций.
Если зазор выходит в ту или иную сторону за пределы допустимого
диапазона, прежде всего еще раз удостоверьтесь, что не перепутали
кольца.

5. Если зазора слишком мал, его можно расширить путем расточки напильником
с мелким зубом. Зажмите прямоугольный напильник в тиски, затем наденьте
кольцо замком на напильник, таким образом, чтобы конец последнего
оказался внутри окружности кольца. Медленно тяните кольцо на себя,
снимая избыток металла с его торцов в замке. Дойдя до конца напильника,
снимите кольцо, вновь проверьте зазор, в случае необходимости повторите
процедуру.

Ни в коем случае
не толкайте кольцо от себя на напильник, так как при этом
края замка будут сходиться и велик риск разрушения металла.

6. Чрезмерная величина зазора не является криминалом, если не превышает
оговоренный в Спецификациях предел. Еще удостоверьтесь, что приобретенные
комплекты колец отвечают по своим характеристикам двигателю Вашего
автомобиля.
7. Повторите процедуру для оставшихся колец (второго компрессионного
и маслосъемного) поршня первого цилиндра, затем для всех прочих поршней.
Помните, что теперь каждый комплект колец однозначно “привязан” к
своему поршню, на который и должен быть установлен.
8. Проверив и откорректировав должным образом зазоры в замках колец,
можно приступать к надеванию их на свои поршни.

9a. Первым на поршень одевается
маслосъемное (нижнее) кольцо. На большинстве моделей маслосъемное
кольцо состоит из трех отдельных секций. Сначала заправьте
в нижнюю канавку поршня пружинный расширитель маслосъемного
кольца (см. сопроводительную иллюстрацию). Если расширитель
оборудован противоротационным язычком, проследите, чтобы последний
попал в ответное сверление в поршневой канавке.

9b. Теперь установите в канавку
нижнюю рабочую секцию кольца. Во избежание случайного повреждения
рабочих секций маслосъемного кольца не пользуйтесь для их
установки никаким инструментом, – просто заведите в канавку
под/над расширителем сперва один конец секции, плотно прижмите
его пальцем и, двигаясь по периметру кольца, заправляйте оставшуюся
часть (см. сопроводительную иллюстрацию). В последнюю очередь
устанавливается верхняя рабочая секция кольца.

10. Посадив в нижнюю канавку поршня все три компонента маслосъемного
кольца, проверьте свободу вращения (скольжения в канавке) верхней
и нижней рабочих секций.
11. Следующим устанавливается второе компрессионное кольцо. Кольцо
должно устанавливаться маркировкой вверх (к днищу поршня).

Строго следуйте
инструкциям изготовителей колец, которые обычно печатаются
на упаковке комплекта. Не перепутайте второе компрессионное
кольцо с первым (верхним) – они имеют различное поперечное
сечение.

12. Воспользовавшись специальным
посадочным инструментом и проследив, чтобы кольцо было повернуто
маркировкой вверх, посадите его в среднюю канавку на поршне
(см. сопроводительную иллюстрацию). Старайтесь не разводить
замок кольца больше чем это действительно необходимо для беспрепятственного
надевания его на поршень.

13. Действуя в аналогичной манере, установите первое (верхнее) компрессионное
кольцо (маркировкой вверх). Постарайтесь не перепутать верхнее кольцо
со вторым.
14. Повторите процедуру, поочередно оборудовав кольцами все поршни.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
