Где и как делается диагностика?
Как вы уже могли понять, время, когда для диагностики было достаточно минимума инструмента и книги «Ремонт и обслуживание этой модели авто», уже прошло. Полноценная диагностика современного автомобиля – это не просто «посмотреть ошибки», как думают многие автовладельцы. Диагносту придется оценить работу узла в реальном времени, для чего нужен не только сканер, способный выдать такую информацию, но потребуется и умение эту информацию правильно интерпретировать, а это требует и знаний, и опыта. Поэтому обращение к профессиональному диагносту будет единственно правильным выбором, тем более что и расценки здесь не так велики: в частных сервисах базовая диагностика обойдется от 500 рублей.
Естественно, и сложность работы может быть разной. Под базовой диагностикой стоит понимать простой цикл: просмотр истории сохраненных и текущих ошибок, контроль параметров датчиков и механизмов, связанных с контекстом ошибки. В большинстве случаев на основании этих данных диагност может определить неисправный узел системы впрыска или бортовой электроники.
Но проблемы могут создавать и механические неисправности. Например, троить мотор может и из-за неисправности форсунки, и из-за неравномерной компрессии: поэтому диагност, определив направление поиска, перейдет к перебору всех вариантов. К счастью, для этого не нужны дедовские способы – оценить работу системы зажигания, работу цилиндров можно без разборки при помощи измерительного комплекса, называемого мотор-тестером. Естественно, это уже отдельная операция, добавляющая новую графу в заказ-наряд.
По сути мотор-тестер – это осциллограф с набором специализированных датчиков и программным обеспечением для упрощения анализа
Здесь также важно не сколько оборудование, сколько умение им пользоваться: по одному графику давления во впускном коллекторе диагност может обнаружить цилиндр со сниженной компрессией и найти источник утечек, даже если грубый механический компрессометр не укажет потерь (именно поэтому, кстати, многие автомобили годами ездят с тряской на холостом ходу: в гаражных сервисах компрессометр признает двигатель исправным, и только мотор-тестер, оценивающий реальную работу двигателя, сразу найдет проблему)
Что в себя включает компьютерная диагностика
Когда говорят о компьютерной диагностике, как правило, сразу же прибавляют еще одно слово: «двигателя». Однако при помощи современных систем можно проверить работу других узлов, выявить ошибки и даже устранить часть из них.
Для проведения диагностики к специальному разъему, который у большинства машин располагается возле рулевой колонки (может быть спрятан за приборной панелью или под ней), подключается миниатюрный прибор — так называемый сканер.

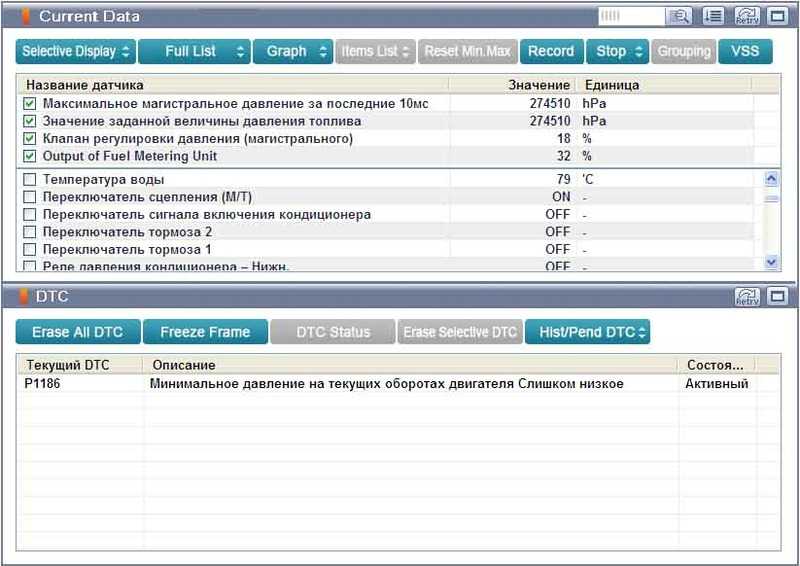

Некоторые сканеры позволяют сбросить ошибку в системе, очистить историю ошибок и даже узнать реальный пробег автомобиля

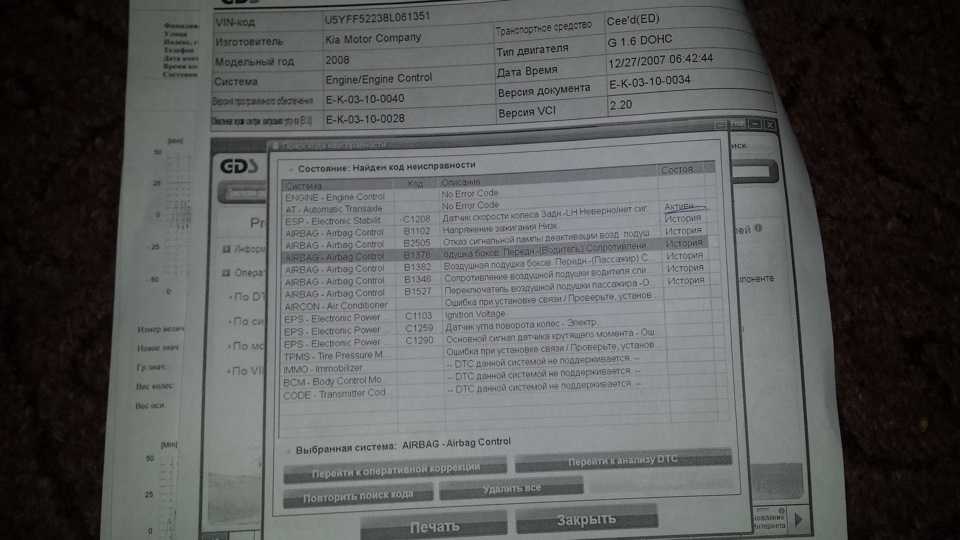

Он считывает в системе автомобиля список ошибок, причем как старых и уже устраненных, так и появившихся совсем недавно. Эти данные передаются на ноутбук специалиста автосервиса, занимающегося компьютерной диагностикой, и уже на экране дается более подробная и наглядная картина с расшифровкой кодов неисправностей, выявленных у машины.
Какие именно системы сканируются в ходе этой процедуры, зависит не только от клиента (жалуется ли он на неровную работу мотора или его беспокоит горящая лампа «эйрбэга»), но и самой машины. К примеру, на большинстве автомобилей начала и середины 90-х годов можно «прочесть» только ошибки в работе двигателя. В современных машинах возможностей для диагностики больше.

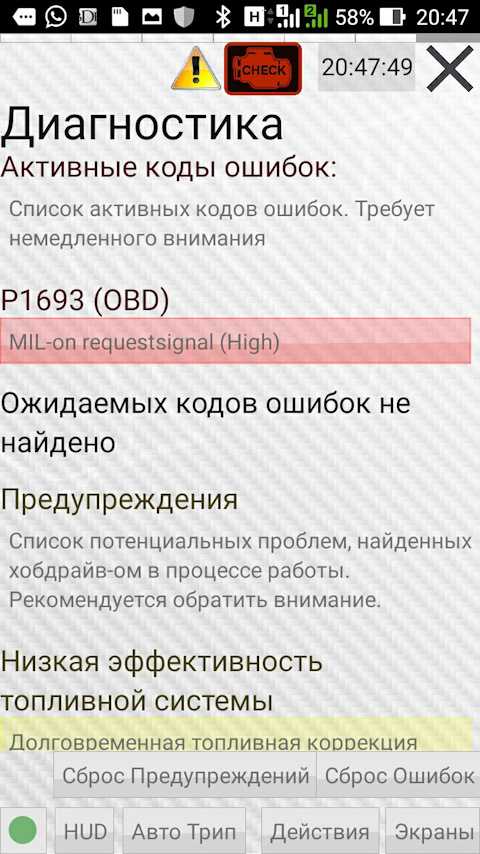

Ошибка p1693 расшифровка кода неисправности
Мало того, что OBD2 ошибки работы двигателя или других электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, но и в разных марках и моделях автомобилей одна и таже ошибка может возникать как следствие неисправности абсолютно разных элементов электронной системы.
Мы надеемся, с Вашей помощью, сформировать причино-следственную связь возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Как показал опыт если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина ошибки одна и также.
Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать “выше по течению”, в элементах работу которых анализирует датчик или зонд.
Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.
Ошибки работы двигателя OBD2 и других систем автомобиля не всегда на прямую указывают на неработающий элемент. Сама по себе ошибка является косвенными данными о неисправности в системе, в некотором смысле подсказкой, и только в редких случаях прямым указанием на неисправный элемент, датчик или деталь. Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля. Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о шарушении работы системы.
Вот пару общих примеров. Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, так как он анализирует (выдает некие параметры или значения), а проблему надо искать так сказать “выше по течению”, в элементах работу которых анализирует датчик или зонд.
Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.
Еще один момент который хотелось бы отметить – это специфика той или иной марки и модели. Поэтому узнав ошибку работы двигателя или дрогой системы Вашего автомобиля не спешите делать поспешных решений, а подойдите к вопросу комплексно.
Заводская система SMARTRA и причины ее отключения

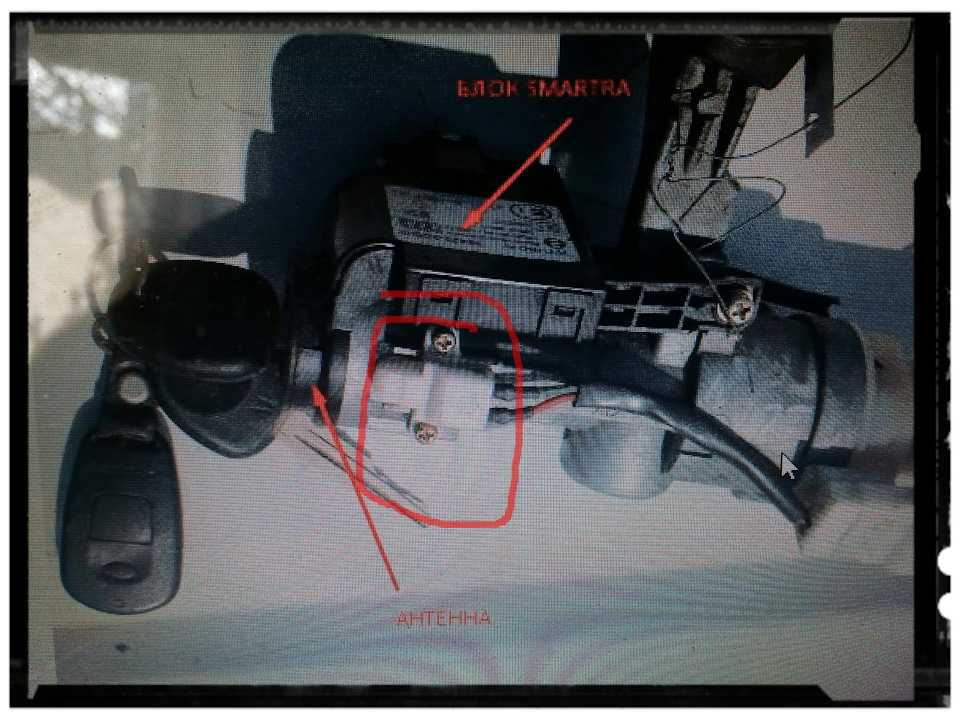

Электронный модуль SMARTRA (SMARt TRansponder Antenna) был разработан специалистами из компании БОШ. Принцип действия блока заключается в контроле работы системы зажигания при включенном режиме охраны.
Производитель прописал для каждого иммобилайзера персональный электронный пароль, значение которого должно совпасть с ключом зажигания. Работа блокиратора основана на передаче кодировки его управляющим компонентам, которые влияют на запуск мотора.
- Иммобилайзер автомобиля не имеет отдельного модуля. Блокирующее устройство встраивается непосредственно в силовой агрегат.
- Если возникает неисправность устройство, то оно меняется, поскольку ремонту не подлежит.
- При эксплуатации ранее использованного модуля пользователь должен знать пароль. Если кода нет, то привязать новый ключ к блоку управления не получится.
Основной признак поломки иммобилайзера на Хендай Гетц заключается в отказе пуска двигателя при исправности всех систем и основных узлов машины.
Причины отключения SMARTRA могут быть такими:
- неисправность трансивера с антенной, что приведет к отсутствию передачи сигналов;
- физическое повреждение контакта на реле;
- окисление колодки на микропроцессорном модуле;
- повреждение метки, установленной в ключе;
- программная ошибка в работе блока управления;
- наличие электронных помех на местности также иногда может стать причиной временной неисправности блокиратора.
P0340 — Ошибка датчика положения распределительного вала
Датчик положения распределительного вала (CMP) посылает в компьютер двигателя информацию о положении распредвала. Это необходимо: для управления зажиганием, для впрыска топлива и для контроля за изменяемыми фазами газораспределения.
Диагностический код неисправности P0340 появляется в компьютере тогда, когда он не может обнаружить сигнал положения распредвала поступаемый от датчика.
Этот код ошибки обычно появляется при выходе из строя датчика распределительного вала, а также при проблеме с проводами, которые передают информацию компьютеру при проблеме с разъемами. Также подобная ошибка может появиться: при возникновении механических проблем с двигателем, при проблемах с блоком управления двигателем, ну и т.п. проблемами.
Расшифровка ошибок Opel ZAFIRA
Для любого автовладельца в общей массе диагностика и обслуживание своего автомобиля – процесс неприятный, так как требует затрат времени и финансовых вложений. Но современные автомобили стали умными, они оснащены системой самодиагностики, которая является встроенной функцией. С помощью данной системы выявляются неисправности, формируется код ошибки, который сохраняется в память автомобиля. Код может быть считан автовладельцем самостоятельно при наличии специального оборудования – ручного сканера. Он подсоединяется к компьютеру или ноутбуку, на котором должна быть установлена специализированная программа. В сервисе диагностировать теперь не обязательно. Считал код ошибки при помощи ручного прибора, осмотрел основные проблемы автомобиля и принял решение, как выходить из ситуации – своими силами либо с помощью СТО. Большинство закодированных ошибок систематизированы, с их расшифровкой, как правило, проблем не возникает. Неплохим подспорьем также являются форумы автомобилистов, которых много на просторах интернета.
Автосканеров в продаже большой выбор. Имеются как бюджетные, так и дорогостоящие модели. Цена зависит от функционала и сопутствующих дополнительных элементов. Рядовому автомобилисту вполне достаточно самого простого сканера, профессиональный приобретать ни к чему. Такие модели нужны профессионалам, так как ежедневно в СТО возникает необходимость в сложном компьютерном сканировании.

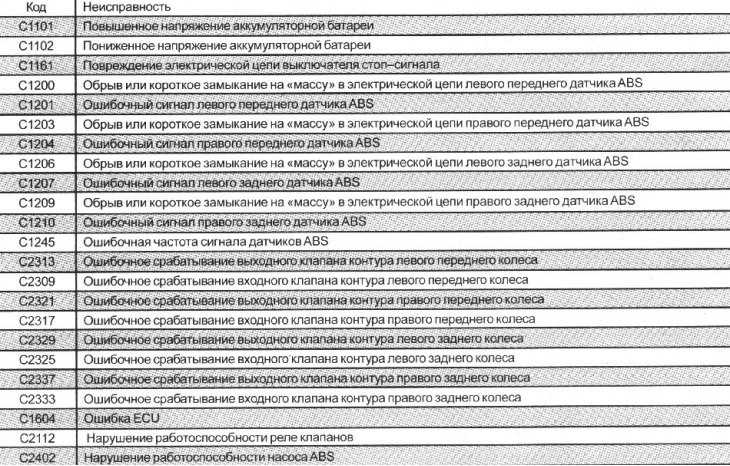

По стандарту OBDII все комбинации должны состоять из 5-ти символов.
Первый символ, указанный перед кодом, поможет определить категорию ошибки:
- В — неисправность «кузовных» элементов (системы управления стеклоподъемниками, переключательными устройствами, безопасности, центральным замком и т. д.);
- С — неполадки в работе подвески и ходовой составляющей;
- Р — неисправности модуля управления мотором, трансмиссией, датчиков и электрических цепей;
- U — ошибки в функционировании электронных модулей (управления системой парковки, цифровых интерфейсов).
Второй символ в комбинации обозначает класс неисправности:
- 0 — общий символ для всех OBD-2 кодов;
- 1 и 2 — категория ошибки;
- 3 — резервный символ.
Третья цифра свидетельствует о типе проблемы:
- 1 и 2 — неисправности в системе впрыска и подачи горючего;
- 3 — неполадки в работе системы зажигания;
- 4 — ошибки в функционировании вспомогательных узлов и механизмов (каталитических нейтрализаторов или улавливания паров горючего);
- 5 — неисправности контроллеров холостых оборотов и других датчиков;
- 6 — неполадки в функционировании электрической и электронной составляющей авто;
- 7 и 8 — ошибки в работе модуля управления коробкой передач;
- 9 и 0 — резерв.
Четвертый и пятый – число, соответствующее порядковому номеру неисправности.
Неисправность может выводиться и в других форматах, на это влияет:
- тип оборудования, использующегося для диагностики;
- версия программного обеспечения тестера;
- версия утилиты на компьютере;
- метод проверки — самодиагностика, компьютером или тестером.
Что включает в себя диагностика АКПП
Различают два вида диагностики автоматической коробки передач: статическую и динамическую. В инструкциях к автомобилю производитель указывает в основном статические методы проверки, т.е. отдельно взятой передачи. Проверяют давление и правильность смыкания пакета фрикционов. С помощью сканера делают компьютерную диагностику, выявляя коды ошибок.
Динамическую диагностику впервые предложила Мазда в 2002 году. Компания разработала методику проверки времени и качества переключений между передачами. Под качеством переключений подразумевают одновременное включение одной и выключение другой скорости. Задержки или раннее переключение, «выбег» автомобиля, когда между переключениями появляется разрыв в 2 — 4 с, ненормально и вредно для АКПП.
Проверка АКПП включает в себя поиск неисправностей:
- в механической части — фрикционы, поршни, гидротрансформатор;
- в гидравлике — гидроблок, маслонасос;
- в электрике — модуль управления, соленоиды.
Изначально осматривают машину, проверяют уровень и качество масла, проводят тест-драйв, чтобы собрать симптомы неполадок: посторонние звуки, задержки при переключении, толчки, рывки, взлёт оборотов двигателя и т.д. После сбора симптомов прозванивают электрические цепи, снимают коды ошибок.
На следующем этапе меняют трансмиссионную жидкость, снимают поддон, проверяют состояние фильтра. В сложных случаях АКПП полностью разбирают, тестируют отдельные узлы.
Как устранить ошибку P0120?
Датчик и его проводка
Начните с визуального осмотра датчика и его проводки. Убедитесь, что разъем вставлен в розетку и не имеет следов коррозии. Проверьте, нет ли обрыва проводов.
Проверьте корпус дроссельной заслонки
Проверьте корпус дроссельной заслонки на предмет заедания и следов загрязнения. Если корпус дроссельной заслонки заметно загрязнен, снимите его и очистите с помощью очистителя дроссельной заслонки (карбюратора). Его легко найти в любом магазине автозапчастей.
После того, как вы почистили дроссель, установите его на место и сотрите коды. Если они не вернутся, проблема решена.
Проверить датчик
Если визуальный осмотр не выявил ничего очевидного, пора переходить к тестированию датчика.
Мультиметром
Это легко сделать с помощью цифрового мультиметра в режиме измерения напряжения (DC).
По электрической схеме определите, какой провод является сигнальным. Подключите один измерительный провод мультиметра к сигнальному проводу датчика, а второй — к массе.
Медленно открывайте дроссельную заслонку. Вы должны увидеть, как напряжение плавно увеличивается при открытии заслонки. Как правило, датчик должен показывать около 4,5 В при полностью открытой дроссельной заслонке и 0,45 В — в положении холостого хода.
Сканером
Вы также можете проверить ДПДЗ с помощью диагностического сканера или адаптера ELM327 с программой Torque. Подключите диагностический прибор и найдите напряжение или положение ДПДЗ.
Медленно нажмите на педаль газа. Вы должны увидеть увеличение значения показаний ДПДЗ. Отсутствие изменений означает, что сигнал с датчика не поступает. Более 5% на холостом ходу или менее 90% при полностью нажатой педали также указывает на потенциальную проблему с датчиком.
К сожалению, большинство диагностических инструментов и мультиметров не имеют достаточно быстрой частоты обновления, чтобы уловить кратковременный сбой в работе ДПДЗ.
Вот почему лучший способ проверить датчик — использовать осциллограф. С осциллографом вы можете просматривать сигнал напряжения в виде волны. Это позволяет обнаружить любые мимолетные проблемы.
Осциллограмма неисправного ДПДЗ
Проверить проводку ДПДЗ
Если датчик положения дроссельной заслонки / педали газа работает нормально, но код P0120 по-прежнему горит, вам необходимо проверить цепь датчика.
Во-первых, отключите разъем ДПДЗ и проверьте наличие питания и заземления. Сделать это можно с помощью цифрового мультиметра.
По электрической схеме определите какой контакт разъема является питанием, а какой — землей. Затем установите мультиметр на измерение напряжения (DC).
Прикоснувшись черным проводом мультиметра к массе, а другим к питанию на разъёме, вы должны увидеть показание, близкое к напряжению батареи. В противном случае у вас проблема с питанием датчика. Вам нужно будет проследить проводку по электрической схеме, чтобы найти неисправность цепи.
Чтобы проверить заземление цепи, подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод — к заземлению на разъёме. И снова вы должны увидеть значение около 12 вольт. В противном случае вам нужно будет проследить проводку по схеме, чтобы найти неисправность.
Если до этого момента всё в порядке, то нужно проверить сигнальный провод от ДПДЗ до ЭБУ. Используя мультиметр, настроенный на сопротивление, подключите один провод прибора к разъему ДПДЗ, а другой — к входному контакту ДПДЗ на ЭБУ.
Это проверяет целостность цепи между датчиком и блоком управления. Если ваш прибор показывает большое сопротивление или бесконечность (OL), значит где-то в цепи есть обрыв, который нужно отремонтировать. Если нет, вероятно, проблема в ЭБУ, и его следует заменить. Однако ЭБУ редко выходят из строя, поэтому проверьте всё дважды, прежде чем заниматься контроллером.
Предыдущая запись Ошибка P0089 — неисправность регулятора давления топлива 1
Следующая запись Ошибка P0322 — датчик оборотов двигателя, слабый сигнал
Ошибка p1693, p1696 kia — drive2
Всем доброго дня!Вот столкнулся с элементарным))) возможно и вам кому то пригодится!Имеется автомобиль Кia Picanto 2007 с проблемой — време от времени — не угадаешь когда — от времени года не зависит — автомобиль не заводится! Раньше все время грешил на датчик температуры, так как синий индикатор (холодный двигатель) горит очень долго после запуска.
Менял датчик — все тоже самое, ничего не изменилось. Сейчас вновь перед зимой решил разобраться с данной проблемой — думаю протестирую датчик и если что вновь заменю, а возможно еще и в проводке найду проблему. Подключив комп — выяснилось что датчик исправен, а синий индикатор горит аж до 60 градусов!

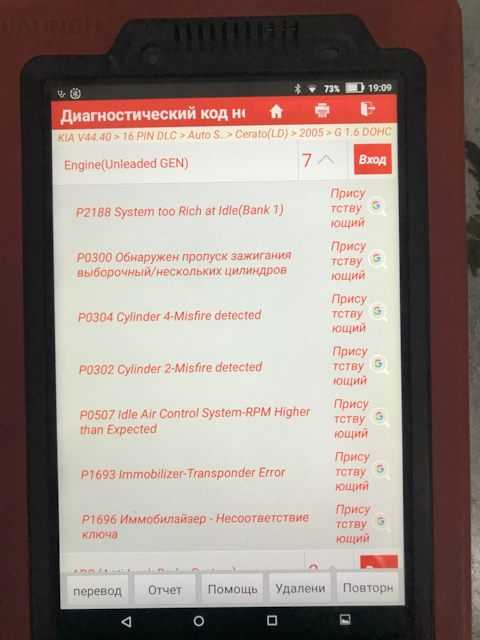

В итоге проблема оказалась в простом -( были считаны ошибки Р1693, Р1696) — при включении зажигания опрашивается иммо ключ, о чем сигнализирует лампочка на приборной панели в виде авто желтого цвета с ключиком. При этом бензонасос срабатывает исправно, то есть получается иммо отрубает систему зажигания.
Я на эту лампочку никогда сам внимания особо не обращал, а это зря! В итоге при включении зажигания — лампа должна обязательно загораться и гореть пока мотор не запустится. Есть маленькая поправка — если включить зажигание и подождать 30 сек, то лампочка гаснет и запуск авто не возможен.
И так — если лампа загорается и горит — авто заведется, если эта лампа не горит — запуска не будет, и чаще всего получается — мы крутим стартером — заливаем свечи, после чего с залитыми свечами сажаем АКБ и в итоге не куда не едем! А оказывается все просто — если лампа не зажглась — пробовать запустить даже не стоит!
Будьте внимательнее, всем удачи!
Неисправности АКПП
Встречают абсолютно разные признаки неисправности АКПП, которые могут дать автовладельцам необходимую информацию о характере поломки. Так, например, при проблемах с гидроблоком появляются существенные толчки при переключении передач. Причём подобные толчки имеют прогрессивный характер и на начальных этапах поломки едва различимы, а по мере прогрессирования проблемы такие толчки становятся все более заметными. При наличии подобных проблем с автоматической трансмиссией автовладельцу необходимо как можно раньше обратиться в соответствующий сервисный центр, специалисты которого и произведут все необходимые ремонтные работы.
Неисправности АКПП также могут выражаться в полной невозможности переключения режимов работы коробки или же блокировки работы на определенной передаче. В данном случае автовладельцу требуется производить транспортировку сломавшегося автомобиля при помощи эвакуатора. Самостоятельно передвигаться на автомобиле со сломанной коробкой передач не рекомендуется, так как это может привести к серьезным повреждениям привода и самой автоматической трансмиссии.
Никогда не передвигайтесь на автомобиле со сломанной коробкой передач
В отдельных случаях неисправность можно диагностировать при помощи встроенных автоматических датчиков в АКПП. Подобные датчики сигнализируют о недостаточном уровне давления масла в системе, его перегреве или проблемах с переключением ступеней. В тоже время необходимо сказать, что большинство таких сообщений о проблемах с коробкой передач не носит конкретного характера, и поставить точный диагноз поломки в данном случае не представляется возможным даже при использовании профессионального компьютерного оборудования. Мастеру необходимо будет произвести осмотр трансмиссии, демонтировать её и только после вскрытия он сможет определить имеющуюся поломку.
Кулисы рычага
В автоматических коробках старого типа, которые имели механическую связь селектора непосредственно с трансмиссией, зачастую из строя выходит кулиса рычага АКПП, что приводит к невозможности изменения режимов работы трансмиссии. Ремонт в данном случае заключается в замене сломавшегося селектора и кулисы коробки передач. Проявляются подобные поломки затруднением передвижения селектора автоматической трансмиссии. В конечном счете, рычаг перестает двигаться и требуется производить ремонт АКПП. У отдельных модификаций автоматических трансмиссий провести данную работу возможно без демонтажа самой коробки передач с автомобиля, что несколько упрощает ремонтные работы.
Подтекает масло
Распространённой неисправностью автоматической коробки передач является наличие подтёков масло из-под уплотнительных прокладок. Именно поэтому автовладельцу рекомендуется осуществлять регулярный осмотр состояния коробки передач на подъёмнике или гаражной яме. При наличии каких-либо масляных подтёков на самой коробке передач необходимо обратиться к опытным специалистам. В данном случае устранение подобные проблем не представляет особой сложности и заключается в замене уплотнительных прокладок и смене трансмиссионного масла.
Регулярно проводите осмотр автомобиля на наличие подтеков на поддоне
Блок управления
В отдельных случаях могут отмечаться проблемы с блоком управления коробки передач. Блок управления может неправильно выбирать обороты для переключения передач или же самостоятельно блокировать работу трансмиссии. Устранение поломок связанных с работой блока управления и электрической части трансмиссии заключается в замене вышедших из строя блоков и управляющих шлейфов.
