Не работает спидометр

Неисправность датчика скорости

Выход из строя датчика скорости (на схеме №11) является одной из причин нерабочего спидометра. Датчик находится на коробке передач, где прикручен с помощью одного винта, к нему подходит три провода. На Лада Калина с двигателем 16кл найти датчик можно со стороны бачка омывателя. С автомобиле с мотором 8 клапанном для доступа к датчику рекомендуется снять гофру воздушного фильтра двигателя.

Каталожный номер датчика может быть: 1118-3843010, 2170-3843010, 2170-3843010-02. Самый верный способ узнать, какой датчик скорости установлен на вашем автомобиле — снять его и посмотреть на артикул. Однако не спешите покупать новый датчик, сначала проверьте контакт в штекере, может быть спидометр не работает по причине окисления контактов, либо проводка повреждена. Также причиной неисправности датчика скорости может быть наличие на его поверхности металлической стружки или других посторонних частиц.

Автолюбители заметили, что в случае неисправности датчика скорости также не работает электроусилитель руля (руль становится очень легким, либо наоборот тяжелым) и загорается CheckEngine. Кроме этого появляются проблемы с оборотами (Е-Газ).

Если после замены датчика скорости спидометр все равно не работает, тогда возможно:

  1. датчик скорости оказался бракованным
  2. датчик скорости не подходит к данному автомобилю
  3. причина неисправности не в датчике скорости

Механический

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

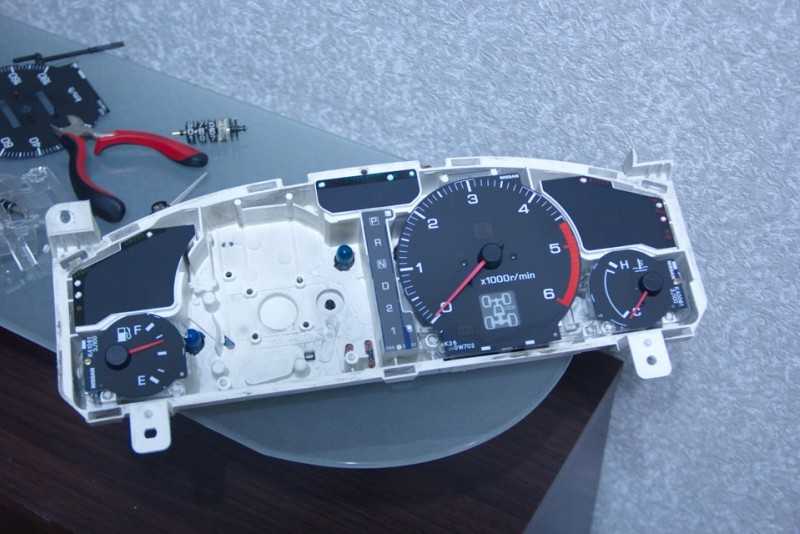

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

  1. У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
  2. С тыльной стороны панели снимают контактные разъёмы.
  3. Отвинчивают гайку крепления тросика.
  4. Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
  5. Далее проверяют цельность деталей и узлы соединений.
  6. По возможности повреждённые части меняют на новые детали.
  7. Собирают скоростемер и устанавливают панель приборов в обратном порядке.
  8. Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

Прочие причины неполадки и пути их решения

Можно найти десятки вариантов проблем, которые также вызывают неадекватную реакцию спидометра. К примеру, если в системе приборного щитка вылетела одна из десятков пластиковых шестерен, придется отвезти авто к мастеру, поскольку самостоятельно приборную панель лучше не разбирать. Также вполне может быть, что где-то в цепи электрической системы перетерся проводок, который будет крайне сложно найти, и замена датчиков скорости и панелей приборов ничего не даст. В таком случае авто необходимо предоставить на ремонт электрику, чтобы тот оценил все параметры и выполнил ремонт. Возможны и следующие причины неполадки:

  • механизм стрелки демонстрации скорости просто заклинило в определенной положении, придется выполнить ремонт спидометра;
  • после скрутки пробега на механическом спидометре произошла поломка шестеренок, перестали считаться пройденные километры;
  • при попытке сматывания пробега на электронном спидометре произошло блокирование системы, загорелся Check Engine;
  • виной всему может быть бортовой компьютер, который обрабатывает информацию от датчика и передает ее на щиток приборов;
  • нередко проблемы возникают при попытке самостоятельно изменить параметры автомобиля проведением различных работ;
  • чип-тюнинг и различные вмешательства в работу бортового компьютера могут вылезти непредсказуемыми проблемами.

Вот такие неполадки могут вызвать проблему, когда спидометр не показывает скорость и не считает километры. Так что здесь точно невозможно выделить какую-нибудь одну неполадку, которая точно бы отвечала проблеме и осталась одной из главных и самых распространенных причин поломки спидометра и одометра. Ваш автомобиль может перестать считать километры и показывать скорость даже сразу же после выезда из автосалона, и в таком случае все проблемы устранят дилеры по гарантии. Но самостоятельно разбираться с неполадкой и пытаться ее излечить своими руками не следует. Так вы сможете только навредить автомобилю и получить дополнительные поводы поездки в диагностический и ремонтный сервис. Смотрите видео с решением проблемы датчика скорости на Рено Логан:

Датчик скорости — возможная причина неполадок

В старых моделях машин, датчик представлял собой моторчик, вращающий тросик. Скорость его вращения зависела от частоты оборотов полуосей трансмиссии. Сейчас в автомобили устанавливают датчики электронного типа. Они фиксируют скорость вращения вторичной оси на заднеприводных машинах или левого переднего колеса на машинах с передним приводом.

Причинами поломки датчика скорости могут быть следующие факторы:

  • Истечение предельного срока службы электронного прибора;
  • Механические повреждения, возникшие вследствие чрезмерного физического воздействия;
  • Нарушение в электрической цепи из-за повреждения проводов или плохого контакта;
  • Нарушения в работе, вызванные эксплуатацией в экстремальных условиях, при повышенной загрязненности или влажности, например, во время гонок по бездорожью;
  • Установка бракованного или не предназначенного для этой марки машины датчика.

Первым сигналом того, что датчик скорости в скором времени выйдет из строя, может оказаться прекращение работы одометра. Хотя часто это происходит одновременно. Таким образом, увидев, что пробег автомобиля перестал изменяться, нужно озаботиться заменой датчика скорости

Эксперты советуют при возникновении проблем со спидометром, первым делом обратить внимание именно на датчик, а уже потом разбираться с приборной панелью и другими узлами

Почему сломался и можно ли ехать дальше

Как мы увидели, движение со сломанным спидометром строго запрещено законом. Нарушение данного правила может привести к серьезным проблемам на дороге, в том числе к ДТП.

Если поломка произошла во время поездки, необходимо остановиться и попытаться самостоятельно ее устранить

  • сломалась приборная панель;
  • закончился срок службы устройства;
  • заклинило механизм, двигающий стрелку скорости;
  • старые провода перетерлись и закоротили;
  • в щиток приборов попала вода;
  • сломались шестеренки;
  • вышло из строя крепление тросика, идущего на панель от коробки передач.

Эти проблемы устраняются достаточно просто, однако не все водители смогут сделать это самостоятельно. В таком случае нужно вызывать эвакуатор. Также можно попытаться доехать до ближайшей СТО

При этом важно соблюдать максимальную осторожность и, по возможности, ориентироваться на показания навигатора

Причина неработающего спидометра

Долго причину искать не пришлось. После демонтажа датчика скорости все стало очевидно

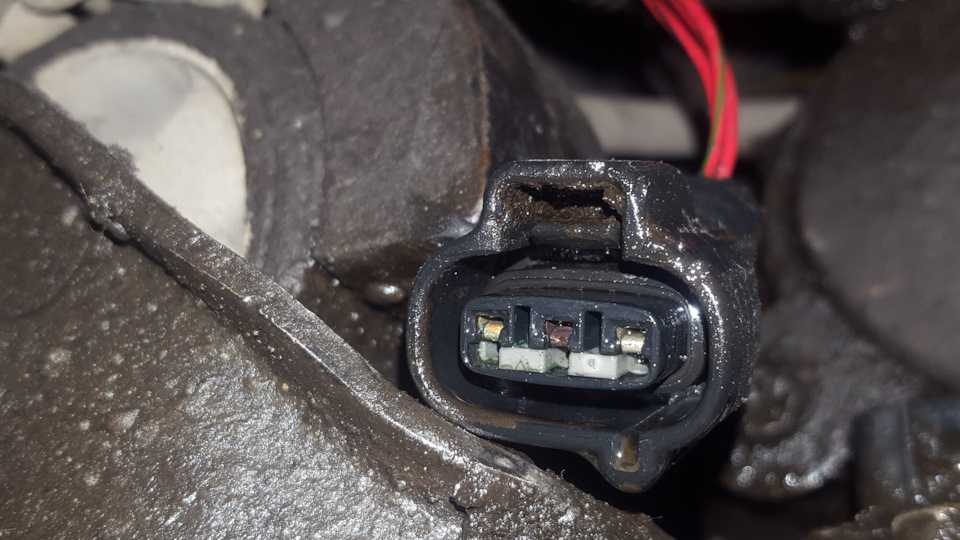

Как видим, сильная коррозия привела к тому, что третий контакт отгнил вовсе. К этому привел предыдущий некорректный ремонт. Судя по всему, в разъеме был ненадежный контакт. И вместо замены разъема или его ремонта, в него был вставлен отрезок медной проволоки

Это не позволило герметично соединить коннектор и влага быстро сделала свое дело. Вот извлеченный из коннектора третий контакт

В общем, все решилось заменой датчика скорости и обработкой коннектора средством для контактов

Ну а процесс замены датчика — это уже совсем другая история, о которой можно почитать здесь.

голоса

Рейтинг статьи

Как установить причину

Для определения причины поломки спидометра следует проводить поэтапную диагностику всех составляющих компонентов:

  • замена предохранителя F19. Перед заменой следует установить причину его сгорания. Возможно, она кроется в коротком замыкании системы электропроводки;
  • проверить контакты на предмет следов окисления. При необходимости очистить от налета и грязи;
  • провести прозвон проводов при помощи мультиметра;
  • произвести замену датчика или индикатора;
  • осуществить замену прибора или приборной панели на заведомо исправную.

Порой новая приборная панель обходится значительно дешевле замены вышедших из строя элементов.

Способы проверки спидометра

Каждый автовладелец обязан знать три варианта проверки:

  1. Вольтметр – вам необходимо снять датчик скорости, определить какая клемма чему отвечает, к клемме, чья функция выводить сигнал, подсоединить один контакт вольтметра, а второй к проводу заземления. Чем быстрее вращения, тем выше показатели.
  2. Второй способ с вольтметром – возьмите домкрат, приподнимите машину, чтобы колесо не касалось земли. Соединяем контакт датчика и вольтметра, при вращении колеса будут даваться показатели. Напряжение и частота в Гц показывает, что спидометр работает.
  3. Специальный контроллер определяет импульсивный провод, отсоединяем его и так же домкратом приподнимаем машину. Присоединяем сигнальный провод, если у вас показатель “-“, значит, датчик исправно работает.

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

  • стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
  • она зависла в определенном положении и не сдвигается ни в одну сторону;
  • прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

  • вышел из строя контроллер скорости;
  • сломался непосредственно сам АС;
  • регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
  • произошла поломка шестерен привода АС, которые находятся в КПП;
  • чаще всего это окисление контактов на датчике.

Десяточный датчик скорости

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

  • на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
  • увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Другие причины неисправности спидометра

Существуют и другие причины, почему дергается стрелка у спидометра. Уже говорилось о пластиковых шестернях в панели приборов, которые легко могут быть подвержены из-за механического воздействия. Даже зная об этом, приборную панель современного и технически сложного автомобиля лучше самостоятельно не разбирать, а сразу обратиться к мастеру.

Вряд ли удастся самостоятельно найти проблемы в электросети. Ведь для того, чтобы понять, какой из многочисленных проводков перестал проводить ток, нужно специальное оборудование, например, мультиметр. И, кроме этого, нужно уметь пользоваться этим прибором. Сейчас перечислили две возможные причины неисправности спидометра, а ведь могут быть и другие, например:

  • Стрелку аналогового спидометра может просто заклинить в определенном положении;
  • Скрутка показаний прибора часто приводит к поломке, так как влечет повреждение вращающихся шестеренок в механических устройствах или блокировку системы в электронных приборах;
  • Спидометр часто перестает работать, так как должен, при попытках провести тюнинг двигателя.

Перечисленное в статье дает возможность понять, что именно может привести к тому, что машина едет с постоянной скоростью, а у стрелки спидометра начинаются подергивания. Еще раз стоит сказать, что самостоятельно диагностировать проблему и даже попытаться ее решить, можно лишь на самых простых устройствах. Но это не рекомендуется делать на современных, оборудованных микросхемами, спидометрах. Этим можно лишь навредить автомобилю и превратить дешевый ремонт в дорогую замену множества деталей.

Справедливости ради, необходимо отметить, что отказ спидометра редко влияет на жизненно важные характеристики машины и не особо отражается на сроке ее службы. Если, конечно, не затягивать с ремонтом. Гораздо большее значение это имеет на размер штрафов за превышение скорости. Но ситуации бывают разные и все приборы источника повышенной опасности, каким и является автомобиль, должны находиться в исправном состоянии.

Как снять привод спидометра ВАЗ 2109, 2110, 2107, 2114

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

  • Механические спидометры.
  • Электромеханические спидометры.
  • Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

  1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.

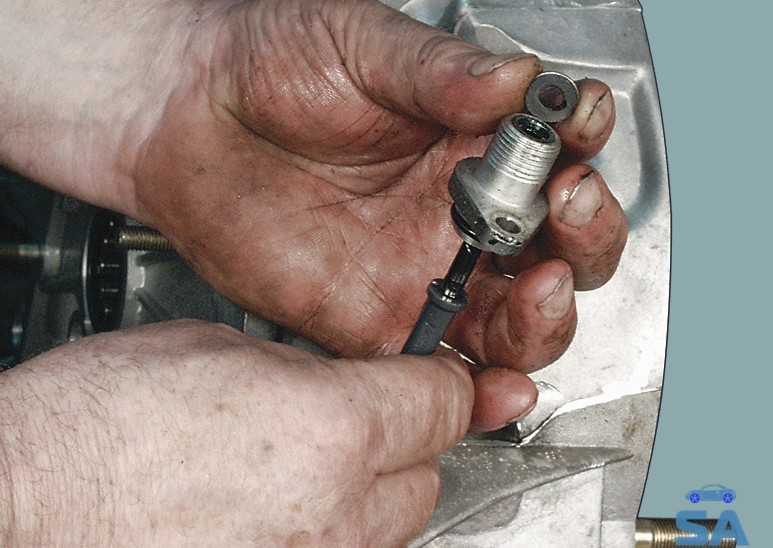

На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни. Вывернуть крепежный болт и снять его вместе с термозащитным экраном. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

  1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
  2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
  3. Ключом «на 13» отвернем две гайки крепления поперечины.
  4. Затем нужно опустить заднюю часть коробки передач.
  5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

  1. ДС выкручиваем против часовой стрелки.
  2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.
  1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
  2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

ВАЗ 2115

  1. Сначала надо снять с автомобиля патрубок с корпусом фильтра.

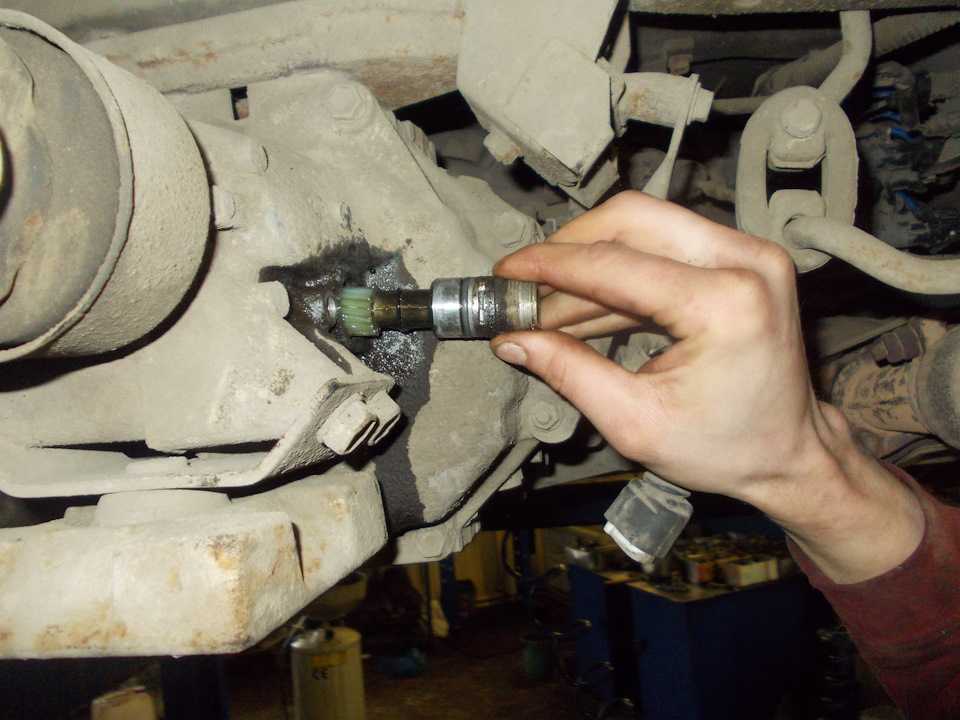

  2. Очистить поверхность коробки щеткой из металла вокруг датчика.
  3. Затем смыть грязь, при помощи очистителя и протереть поверхность.
  4. Придерживаем датчик, используя при этом ключ на 22.
  5. Далее остается снять сам датчик.

Частые причины поломки привода спидометра

  • Долгий срок службы — у каждого устройства есть свой срок работы.
  • Что-то упало на датчик и повредило его соединение.
  • Пересохли провода или просто отошел контакт, который не дает прибору работать.
  • Сложная конструктивная особенность использования, увеличенное количество влажности и постоянное загрязнение пространства под капотом.
  • Установка прибора плохого качества или покупка дешевого датчика скорости без специальных качеств и характеристик.

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1 Нижняя крышка; 40 Игольчатый подшипник переднего конца вторичного вала;
2 Пробка заливного и контрольного отверстия; 41 Упорная шайба пружины синхронизатора;
3 Зубчатое колесо второй передачи промежуточного вала; 42 Зубчатый венец синхронизатора четвертой передачи;
4 Зубчатое колесо третей передачи промежуточного вала; 43 Скользящая муфта синхронизатора третьей и четвертой передач;
5 Промежуточный вал; 44 Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6 Передний подшипник промежуточного вала; 45 Стопорное кольцо синхронизатора;
7 Болт зажимной шайбы; 46 Блокирующее кольцо синхронизатора;
8 Зажимная шайба переднего подшипника промежуточного вала; 47 Пружина синхронизатора;
9 Зубчатое колесо постоянного зацепления промежуточного вала; 48 Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10 Шестерня постоянного зацепления первичного вала; 49 Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11 Пружинная шайба; 50 Вторичный вал;
12 Стопорное кольцо; 51 Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13 Задний подшипник первичного вала; 52 Втулка зубчатого колеса первой передачи;
14 Сальник первичного вала; 53 Промежуточный подшипник вторичного вала;
15 Передняя крышка коробки передач; 54 Стопорная пластина промежуточного подшипника;
16 Установочное кольцо подшипника; 55 Зубчатое колесо заднего хода вторичного вала;
17 Картер сцепления; 56 Упругая подушка демпфера рычага переключения передач;
18 Первичный вал коробки передач; 57 Резиновая втулка демпфера;
19 Выключатель фонаря заднего хода; 58 Распорная втулка демпфера;
20 Зубчатое колесо заднего хода промежуточного вала; 59 Запорная втулка демпфера;
21 Промежуточное зубчатое колесо заднего хода; 60 Внутренний чехол рычага переключения передач;
22 Вилка включения заднего хода; 61 Сальник заднего подшипника вторичного вала;
23 Оттяжная пружина рычага переключателя передач; 62 Фланец эластичной муфты карданного вала;
24 Болт оттяжной пружины; 63 Гайка;
25 Направляющая чашка рычага переключения передач; 64 Уплотнитель центрирующего кольца;
26 Шаровая опора рычага; 65 Стопорное кольцо центрирующего кольца;
27 Сферическая шайба; 66 Центрирующее кольцо;
28 Пружина; 67 Задний подшипник вторичного вала;
29 Рычаг переключения передач; 68 Пробка сливного отверстия;
30 Вилка включения первой и второй передач; 69 Грязеотражатель;
31 Вилка включения третьей и четвертой передач; 70 Шестерня привода спидометра;
32 Шток вилки включения первой и второй передач; 71 Привод спидометра;
33 Шток вилки включения третьей и четвертой передач; 72 Задняя крышка коробки передач;
34 Блокировочные сухари; 73 Ось промежуточного зубчатого колеса заднего хода;
35 Шток вилки включения заднего хода; 74 Задний подшипник промежуточного вала;
36 Шарик фиксатора штока; 75 Шестерня первой передачи промежуточного вала;
37 Пружина фиксатора; 76 Картер коробки передач;
38 Крышка фиксаторов; 77 Скользящая муфта синхронизатора первой и второй передач.
39 Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

  • 1-я – 3,67;
  • 2-я – 2,10;
  • 3-я – 1,36;
  • 4-я – 1,00;
  • Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Подводим итоги

Существуют буквально десятки вариантов неполадки, которая вызвала отсутствие нормальной работы спидометра. Если вы хотите узнать, что конкретно стало причиной, придется проводить диагностику или проверить самые распространенные причины выхода из строя спидометра. Нередко оказывается, что именно датчик скорости на коробке передач выходит из строя или обрывается из электрической цепи автомобиля. Как бы там ни было, намного лучше доверить восстановление автомобиля специалистам, которые подключат компьютерное оборудование и проведут диагностику всех элементов транспорта для выяснения реально существующих неполадок.

После диагностики можно выполнить ремонт, который зачастую при данной неполадке будет достаточно простым. Чтобы ремонтные работы прошли без сложностей, выявление проблемы должно быть на сто процентов правильным и беспрекословным. Для этого достаточно обратиться на СТО с качественным диагностическим оборудованием и специализированными инструментами для выполнения ремонтных работ. С такой поддержкой и помощью вы сможете отремонтировать автомобиль за считанные часы и продолжить его эксплуатацию в полной исправности. А вы сталкивались с такой проблемой, как неработающий спидометр?
