Принцип работы системы

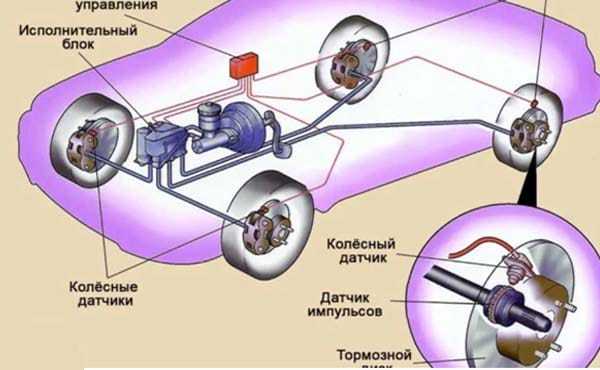

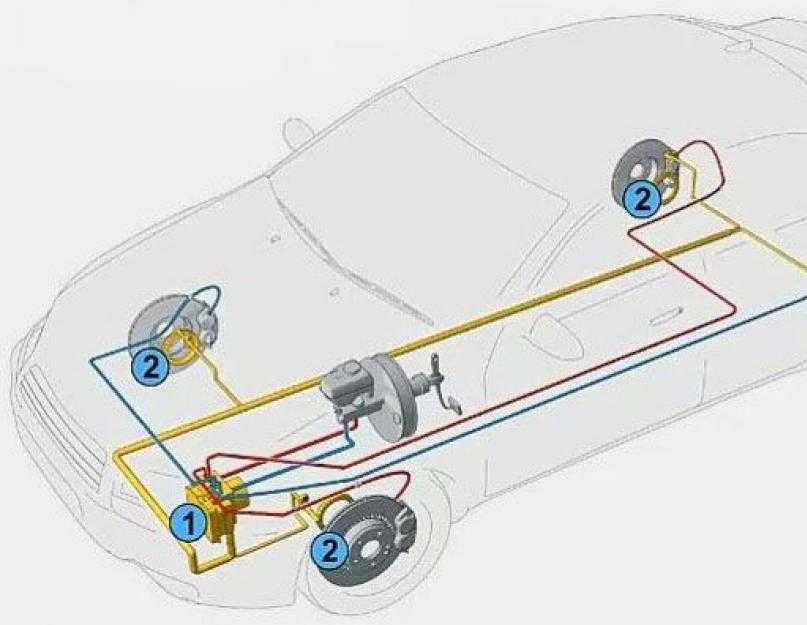

Схема системы АБС

Антиблокировочная система тормозов выполняет свою работу циклически, при этом каждый цикл состоит из трех фаз:

1. Увеличение давления (водителем). Торможение происходит в нормальном режиме, давление в системе повышается за счет нажатия водителем на педаль тормоза. Впускные клапана гидроблока открыты, выпускные закрыты. Если скорость вращения колеса слишком интенсивно замедляется и превышает определенное значение, то блок управления ABS переводит впускной клапан в положение «закрыто», выпускной также закрыт. Система переходит в следующую фазу.
2. Удержание давления. На данном этапе система АБС как бы «отрезает» главный тормозной цилиндр от процесса торможения, и в контуре «гидравлический блок — рабочий тормозной цилиндр колеса» поддерживается постоянное давление. Даже если водитель начнет нажимать на педаль тормоза дальше, давление увеличиваться не будет. В этом режиме торможение происходит при максимальной тормозной силе, то есть наиболее эффективно. Блок управления продолжает контролировать скорость вращения колес, и если она уменьшится ниже допустимого порога, то есть возникнет угроза блокировки колес, поступит команда на открытие выпускного клапана и сброс давления.
3. Сброс давления. В этой фазе открывается выпускной клапан, и давление резко понижается. Сначала жидкость попадает в гидроаккумулятор, далее откачивается насосом обратно в ГТЦ. Впускной клапан продолжает находиться в закрытом положении. После того, как скорость замедления колес вернется к допустимым значениям, выпускной клапан закрывается. Открывается впускной клапан, и цикл начинается с начала.

Данный цикл работы антиблокировочной тормозной системы автомобиля воспроизводится, пока не завершится торможение, и может повторяться около 6 раз в секунду. Отметим, что срабатывание ABS происходит при экстренном (резком) торможении. Отключить систему АБС нельзя без вмешательств в конструкцию автомобиля, так как приостановка ее работы может привести к трагическим последствиям (потому не предусмотрена автопроизводителями).

Отметим, что ABS интегрируется в штатную тормозную систему автомашины, не изменяя ее конструктивно. Если антиблокировочная тормозная система автомобиля неисправна, на панели приборов загорится соответствующий индикатор (контрольная лампа).

Порядок прокачки тормозов АБС

1) Заранее подготовленный прозрачный шланг нужно закрепить на штуцер тормозного цилиндра, другой его коней опустить в емкость.

2) Установить рычаг коробки передач на нейтральное положение, задействовать ручник (ручной тормоз) и для сброса АТ в контуре до 80 атмосфер включить зажигание.

3) Необходимо интенсивно нажимать на педаль тормоза до появления на ней сопротивления, после чего педаль нужно удерживать в нажатом положении. Специальным ключом отвернуть штуцер и подождать когда педаль тормоза упрется в пол. После того как это произойдет, штуцер необходимо завернуть, а педаль тормоза отпустить.

Эти действия следует повторять до тех пор, пока вся тормозная жидкость в бачке не опустится до уровня патрубка гидропривода. Во избежание попадания воздуха в тормозную систему нужно регулярно доливать в бачок тормозную жидкость.

4) В гидроприводе сцепления накапливается воздух и при его выдавливании «уходит» примерно 100 мл тормозной жидкости. По окончании процедуры прокачки тормозов для восполнения потерь в расширительный бачок необходимо добавить тормозную жидкость до отметки максимального уровня. Описанную выше процедуру необходимо провести на каждом колесе. В тормозной жидкости должны отсутствовать пузырьки воздуха.

5) Следующим этапом работы является контроль свободного ход педали тормоза. Если прокачка выполнена качественно и правильно, свободный ход педали составляет до 30% общей амплитуды перемещения педали.

6) Завершающим шагом прокачки тормозов является заливка в бачок новой тормозной жидкости. Ее количество должно строго соответствовать уровню ранее нанесенной на бачок метки. Крышку расширительного бачка плотно завинтить и подключить штекер антиблокироочной системы.

Одновременно с прокачкой тормозов рекомендуется обратить внимание на герметичность и плотность фиксации всех элементов тормозной системы. Чтобы проверить работоспособность системы нужно завести двигатель машины и на протяжении десяти секунд нажимать педаль тормоза до упора

В это время индикатор исправности АБС в режиме самодиагностики должен загореться и вскоре погаснуть. Данный алгоритм индикатора свидетельствует о качественной прокачке системы и отсутствии прочих неисправностей.

Оценить, какова эффективность работы системы, можно проведя контрольный заезд с регулярным торможением. Если в момент торможения в педали тормоза присутствует пульсация – это свидетельствует об исправном состоянии системы.

Важно! Если конструкция системы АБС предусматривает оснащение электронными активаторами SBC и ESP, прокачка тормозной системы производится только в условиях СТО

Дополнительные статусы

Помимо указанных, существует еще несколько типов статусов, которые могут быть присвоены платежному поручению на разных стадиях его проверки и обработки. В большинстве случаев их названия достаточно красноречивы и позволяют получить представление о возникшей проблеме, например, статусы «Ошибка реквизитов» или «Картотека №2». В первом случае клиентом неправильно указывается один или несколько обязательных банковских реквизитов, а во втором – на его счету недостаточно средств для исполнения данного платежного поручения. При своевременном отзыве платежа со стороны клиента присваивается статус «Отозван».

Недостатки

 Основным недостатком антиблокировочной тормозной системы является зависимость ее эффективности от состояния поверхности, по которой едет автомобиль. Если он движется по бугристой дороге, то тормозной путь становится более длинным, чем в машине без АБС. Дело в том, что на такой поверхности колеса периодически подпрыгивают в момент торможения, и сцепление с дорогой теряется, ибо колеса перестают вращаться. В такие моменты ABS оценивает это как блокировку и прекращает торможение. А как только сцепление с дорогой восстанавливается, системе нужно некоторое время, чтобы «подумать» и подстроиться под изменившиеся условия езды. А это несколько увеличивает тормозной путь.

 Не очень дружит «антиблок» и с неоднородными участками дороги. Например, если лед сменяется сухим асфальтом, а затем сразу же снегом, это тоже приводит к удлинению тормозного пути. Ведь усилие торможения на каждом участке разное, и системе приходится постоянно перестраиваться, что делает торможение менее эффективным.

 Далеко не всесильна АБС и на рыхлых грунтах. В данном случае автомобиль, не оснащенный ею, остановится быстрее. Ничего сложного в этом нет: заблокированное колесо в момент торможения зарывается в землю или гравий, тем самым формируя горку, которая препятствует дальнейшему движению.

 Наконец, на низкой скорости «антиблок» попросту отключается. И это самое неприятное, особенно часто такое происходит при езде по скользкой дороге под уклон. Поэтому водителю нужно быть начеку и не забывать, что в таких ситуациях спасает исключительно ручной тормоз.

 Вдобавок, если автомобиль укомплектован шипованными шинами, то при езде по льду АБС тоже ухудшает торможение: шипы вгрызаются в лед и оставляют борозды. В таких случаях система работает на пределах своих возможностей, а контролируемые ею колеса вращаются пусть и с небольшим, но проскальзыванием.

Этот факт позволяет многим водителям, считающими себя профессионалами, утверждать, что АБС – не что иное, как технологическое излишество, не позволяющее человеку стопроцентно контролировать автомобиль и увеличивающее тормозной путь. Однако они забывают, что все-таки у электроники при этом есть «железное» преимущество: она предоставляет возможность маневрирования, а не ожидать порой рокового исхода, зажав педаль тормоза…

Кроме того, невзирая на все перечисленные недостатки антиблокировочной тормозной системы, пользы от нее много и в другом плане. Ведь именно ее существование позволило конструкторам включить в техническое оснащение автомобиля антипробуксовочную функцию, а также системы помощи при подъеме и спуске.

В чем секрет работы ABS

Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие

Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.

Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.

Следует подчеркнуть следующие этапы действия:

1. Сбрасывание давления в тормозном цилиндре.
2. Поддержка беспрерывного давления в цилиндре.
3. Увеличение давления до соответствующего уровня в самом тормозном цилиндре.

Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.

При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления. Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.

Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.

Устройство и принцип работы ABS

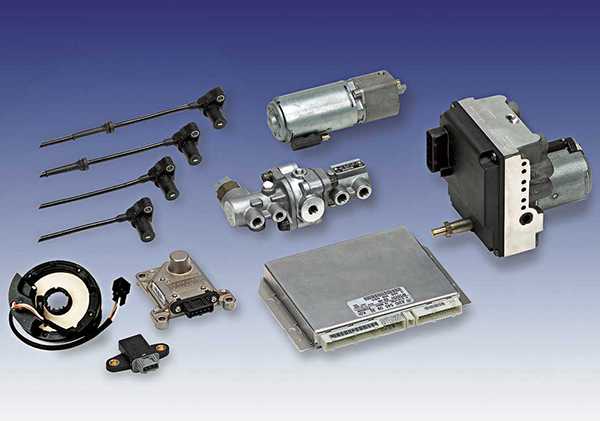

Сюда входят такие основные компоненты:

• датчики замедления или скорости, устанавливаемые на ступицу машины;
• набор клапанов управления, выступающих в качестве вспомогательных элементов для модулятора, отвечающего за давление. Они впрессованы в шланги магистрали, где находится тормозная жидкость. При этом их интегрируют во все контуры;
• блок управления, который получает и обрабатывает сигналы, поступающие с сенсоров. Исходя из полученных сведений, он самостоятельно управляет работой клапанов в режиме реального времени.

В процессе движения транспортного средства колеса имеют неподвижное пятно контакта относительно полотна дороги. Другими словами, колесо сталкивается с силой трения в режиме покоя. Поскольку она является большей, если сравнивать ее с силой трения при скольжении, в процессе замедления колес, прокручивающихся с идентичной скорости движения величиной, остановка становится более быстрой, если сравнивать с остановкой колес, которые проскальзывают. Параллельно следует отметить, что при срыве одного или нескольких колес на машине в скольжение, возникают повышенные шансы на потерю управления.

Как только начинается торможение, ABS начинает постоянно, при этом довольно точно фиксировать скорость вращения каждого колеса. Поскольку спидометр обычно учитывает интенсивность эксплуатации незадействованной в разгоне колесной пары, ABS не подключается к нему. Ведь если автомобиль переднеприводный, достаточно нажать на ручник, чтобы сбить с толку все датчики. Именно по этой причине сенсоры интегрированы в каждую ступицу колеса по отдельности. Если какое-либо колесо будет вращаться со значительно меньшей скоростью в сравнении с другими (что свидетельствует о пребывании в состоянии, приближенному к блокированию), внутренние клапаны магистрали уменьшают величину тормозного усилия на выбранное колесо. После восстановления нормальной скорости его вращения, система самостоятельно возобновляет оптимальный уровень тормозного усилия.

Рассмотренная выше процедура может продолжаться более 20 раз за одну секунду. В подавляющем большинстве машин подобное поведение сенсоров приводит к тому, что тормозная педаль начинает пульсировать. Соответственно, водитель самостоятельно понимает, когда именно антиблокировочная система  автоматически срабатывает.

Примечательно, что передача тормозного усилия способна регулироваться в тормозной системе целиком, либо на одном из контуров. В современных транспортных средствах мониторингу подлежит отдельное колесо. Исходя из подобного поведения, систему принято разделять на:

• одноканальную – анализируется вся магистраль;
• двухканальную – анализируется один из бортов;
• многоканальную – каждое колесо ограничивается индивидуально.

Одноканальная система характеризуется достаточно эффективным уровнем замедления, но при условии, что сцепление каждого колеса находится на идентичном уровне. Многоканальная конструкция характеризуется повышенным уровнем сложности, поэтому ее стоимость на порядок выше. При этом уровень эффективности значительно увеличивается, если авто эксплуатируется на неоднородных покрытиях. К примеру, когда автомобиль передвигается по льду, обочине, либо влажном дорожном участке.

В текущую конструкцию ABS параллельно добавили самодиагностический модуль, способный автоматически проверять исправность и точность работы всех компонентов системы по ряду физических характеристик. Самодиагностика также отвечает за активацию лампы ABS на панели приборов, если она обнаружит, что система стала неисправной. Полученная информация дополнительно отправляется в блок управления в виде специальной комбинации, которая хранится во внутренней памяти. После того, как неисправность будет определена, компонент не будет функционировать вообще, либо неактивной станет вся система. Но это никак не повлияет не исправность самих тормозов.

Среди современных автомобилей большой популярностью способны похвастаться механизмы, работающие на электрике. Их преимущество заключается в следующем – тормозной механизм самостоятельно обслуживает свое колесо, не являясь зависимым от остальных. В такой ситуации ABS используется в качестве одного из элементов безопасности, регулируемых ЭБУ. Примечательно, что антиблокировка не оказывает воздействие на рукоять или педаль.

Антиблокировочная тормозная система (АБС)

Добрый день, сегодня расскажем про очень важную систему современных автомобилей Антиблокировочная тормозная система (АБС). Процесс торможения должен быть плавным, в противном случае автомобиль может пойти юзом, и водитель потеряет контроль над его управлением. Причиной тому — скольжение заблокированных колес по дороге. Чаще всего возникает такая ситуация при резком торможении на мокрой или обледенелой поверхности.

Антиблокировочная тормозная система (АБС)

Как известно, эффективное торможение заключается в гашении скорости толчками, при которых педаль тормоза быстро нажимается и отпускается, но зачастую в момент опасности водитель об этом правиле забывает напрочь и “бьет” по тормозам со всей силы. Колеса моментально блокируются, снижается их сцепление с дорогой, начинается скольжение и автомобиль становится неконтролируемым.

Примерно 10% аварий приходятся как раз на этот случай. Чтобы предотвратить блокировку колес при экстренном торможении, была изобретена Антиблокировочная тормозная система ABS. Данное изобретение позволило спасти ни одну сотню тысяч человеческих жизней, предотвратив самые страшные аварии.

Антиблокировочная тормозная система состоит из ряда устройств, работающих в комплексе. Они передают колесам импульсы давления тормозной жидкости в самом оптимальном режиме. Это датчики на колесах, модуляторы или управляющие клапаны, а также электронный блок управления.

Датчики скорости

Эти устройства устанавливаются на ступицах колес. Происходит это следующим образом: зубчатый венец закрепляется на ступице, над торцом венца неподвижно зафиксирован датчик, состоящий из магнитного сердечника, что находится внутри катушки. Вращение колеса передает импульсы зубчатому венцу, а в его катушке индуцируется электрический ток, параметры которого отражают угловую скорость вращения колеса.

Блок управления

Вся информация с датчиков скорости поступает и обрабатывается в электронном блоке управления ЭБУ. В его задачу входит “отслеживание” тех моментов, когда может произойти блокировка колес. Как известно, это происходит при избыточном давлении тормозной жидкости в магистрали, что подводит ее к колесу. Как только электронный блок управления “заметит” это, то произойдет снижение давления.

Модуляторы или управляющие клапаны

Именно эти устройства регулируют давление в тормозной системе. Обычно команды от ЭБУ исполняют два электромагнитных клапана. При закрытии первого клапана происходит перекрывание доступа тормозной жидкости в магистраль. При открытии второго клапана тормозная жидкость беспрепятственно идет в резервуар гидроаккумулятора. Таким образом происходит регулирование давления в тормозной системе.

Антиблокировочная тормозная система

Антиблокировочная тормозная система различается по количеству каналов. Существует:

— одноканальная Антиблокировочная тормозная система ABS, в которой тормозное усилие ограничивается во всей системе; — двуканальная Антиблокировочная тормозная система ABS, когда тормозное усилие будет ограничиваться только по правым или левым колесам; — многоканальная Антиблокировочная тормозная система ABS с ограничением тормозного усилия на каждом из четырех колес.

ЕЩЁ Автостатьи,

Теория и навыки вождения

Движение накатом: мифы и реальность

Последняя Антиблокировочная тормозная система является самой дорогой и эффективной. Количество датчиков скорости, каналов и клапанов в такой системе равно количеству колес.

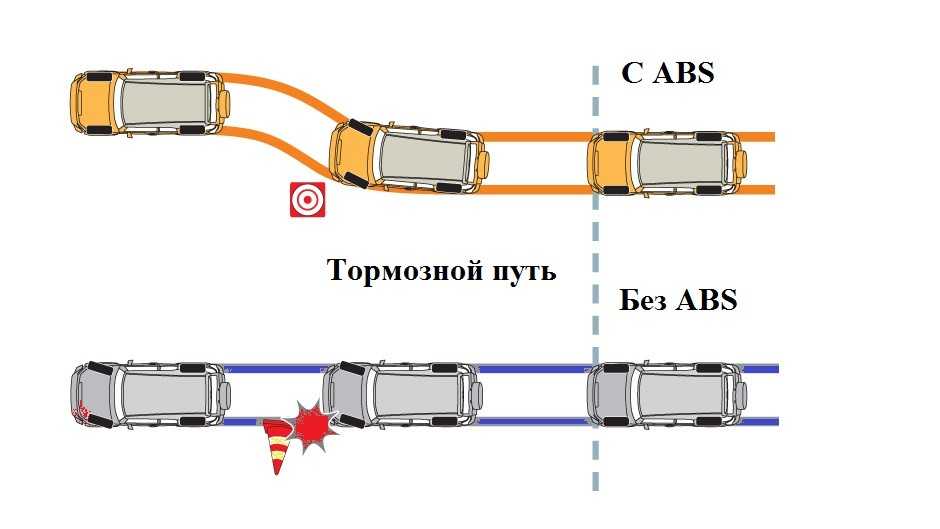

Автомобиль с ABS даже при экстренном торможении не уйдет с заданного курса, поможет объехать препятствие и избежать опасного заноса. Работе данной системы характерны импульсивные толчки на педали тормоза и своеобразный звук, исходящий из блока модуляторов

Важно знать, что торможение на автомобиле с антиблокировочной системой должно быть однократным и непрерывистым. Следует с усилием нажать на педаль тормоза и удерживать ее, пока ABS сама создаст наименьший тормозной путь

Антиблокировочная тормозная система дает возможность одновременно тормозить и маневрировать, а при входе и выходе из поворота тормозить эффективно и безопасно. Стоит отметить, что при срабатывании ABS происходит небольшое увеличение тормозного пути.

На сегодняшний день ABS становится многокомплексной, состоящей из разнообразных систем активной безопасности. Ее удешевление и постоянное усовершенствование в ближайшее время приведет к тому, что ABS станет неотъемлемой системой всех легковых автомобилей.

Насколько эффективны антиблокировочные тормоза?

Не нужно быть гением, чтобы прийти к выводу, что если авиационная промышленность и производители автомобилей приняли на вооружение АБС, это, вероятно, хорошо. Тот факт, что это обязательная функция на всех продаваемых новых автомобилях, указывает на то, что правительство и другие регулирующие органы доверяют системе.

Вот четыре преимущества ABS:

• Автомобили, оснащенные АБС, с меньшей вероятностью попадут в аварию со смертельным исходом.
• ABS снижает вероятность лобового столкновения на мокрой и сухой дороге
• Автомобили с АБС редко сходят с дороги.
• В аварийной ситуации автомобиль с АБС имеет тенденцию обеспечивать сохранение рулевого управления, чем автомобиль без АБС.

Как работает ABS?

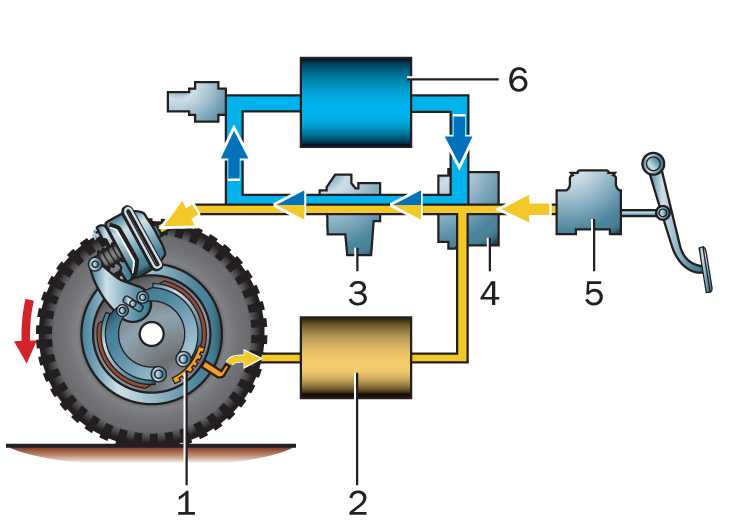

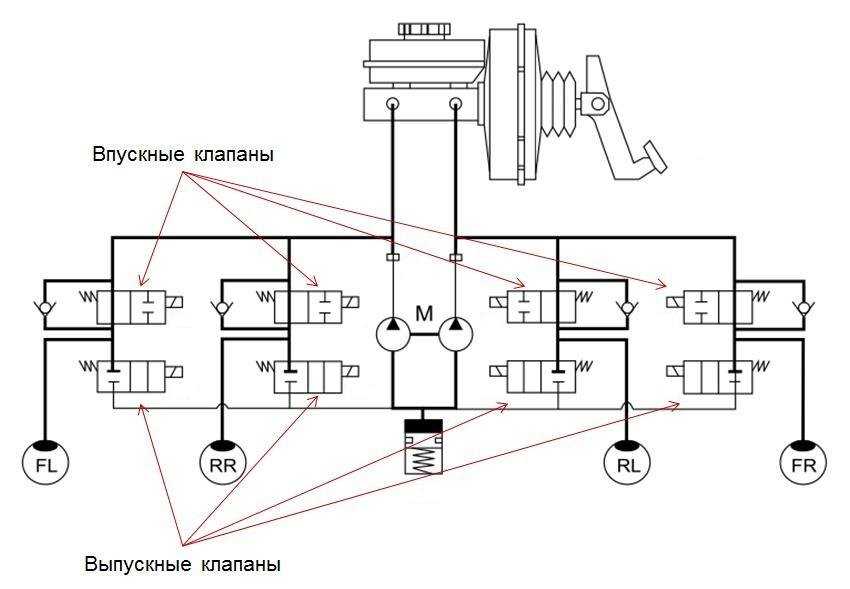

Схема АБС

Замечено, что максимальное сцепление колеса с поверхностью дороги (будь это сухой или мокрый асфальт, мокрая брусчатка или укатанный снег) достигается при некотором, а точнее 15-30 процентном относительном его проскальзывании. Именно это проскальзывание и является тем единственно допустимым и желательным, которое обеспечивается настройкой элементов системы. Что же это за элементы? Во-первых, заметим, что ABS работает, создавая импульсы давления тормозной жидкости, которые передаются колесам. Т.е. наставления инструктора выполняет за человека электроника и исполнительные механизмы, делая это самым оптимальным образом. Все существующие на автомобилях ABS включают в себя три главных составляющих: датчики, установленные на колесах и регистрирующие скорость их вращения, электронный блок обработки данных и модулятор или даже блок модуляторов, который и меняет циклически давление в тормозной магистрали.

Датчики. Представьте себе, что на ступице колеса закреплен зубчатый венец. Датчик неподвижно крепится над торцом венца. Он состоит из магнитного сердечника, расположенного внутри катушки. При вращении зубчатого венца в катушке индуцируется электрический ток, частота которого прямо пропорциональна угловой скорости вращения колеса. Полученная таким образом от датчика информация передается по проводу электронному блоку управления.

Электронный блок управления. Получая информацию, что называется “с колес”, блок управления отслеживает моменты их блокировки. А так как блокировка происходит от переизбытка давления тормозной жидкости в магистрали, подводящей ее к колесу, “мозг” вырабатывает команду: “снизить давление!”

Модуляторы. Выполняют эту команду модуляторы, содержащие, как правило, два электромагнитных клапана. Первый перекрывает доступ жидкости в магистраль, идущую от главного цилиндра к колесу, второй – при избыточном давлении открывает путь тормозной жидкости в резервуар гидроаккумулятора низкого давления (демпфер).

Виды ABS

Поколение	Характеристики
	Масса, кг	Количество компонентов	Объем памяти, кб
ABS 2 (1978)	6,3	140	2
ABS 2E (1980)	4,9	40	8
ABS 5.3 (1995)	2,6	25	24
ABS 8 (2003)	1,6	16	128

Все вышеописанное касается варианта, если на автомобиле применена антиблокировочная система тормозов последнего поколения, или так называемая четырехканальная ABS.

Однако существуют и другие типы.

Так, одноканальная антиблокировочная система контролирует тормозное усилие одновременно для всего автомобиля. Такой вариант ABS гораздо проще и дешевле, но он хорошо работает в случае, когда сцепление всех колес одинаково.

Двухканальная антиблокировочная система контролирует тормозное усилие вдоль одного борта.

Достоинства и недостатки

К другим достоинствам этой системы также относятся:

• сохранение траектории движения во время торможения при входе в поворот;
• при торможении допускается маневрирование;
• удобство для начинающих водителей.

Но АБС не идеальна. При определенных условиях эта система может некорректно функционировать и допускать ошибки. А это сказывается на эффективности торможения и может несколько дезориентировать водителя.

Такими условиями являются:

• дорога с проблемным покрытием;
• песок;
• лед;
• покрытие с ухабами, «гребенка».

В общем, АБС отлично работает только на ровной дороге с хорошим сцеплением колес с полотном. В иных случаях система ABS может допустить ошибки.

К примеру, на проблемной трассе с часто чередующимся покрытием (асфальт меняется со щебенкой или иным насыпным материалом) система не сможет подобрать оптимальное усилие на механизмах, из-за чего тормозной путь увеличивается.

При слете с дороги АБС также не «помощник». Здесь блокировка – лучшее средство для максимально быстрой остановки авто.

К особенностям антиблокировочной системы можно отнести также некоторое опоздание включения в работу при движении на высоких скоростях (свыше 130 км/ч). Просто блоку управления при таких условиях нужно некоторое время, чтобы произвести расчеты и задействовать гидроблок.

На малых же скоростях (10-15 км/ч) система и вовсе отключается. Если это остановка на ровном покрытии, то отключение АБС никак не сказывается, а вот при торможении на спуске деактивация системы может оказать негативное влияние.

Отметим, что отключение АБС – условное понятие, поскольку система работает постоянно и выключить ее невозможно. Здесь деактивацию следует понимать, как переход в «ждущий режим». То есть она снова активизируется и начнет выполнять свою функцию при последующем нажатии на педаль тормоза. Единственное, когда она не включится – это торможение при движении на малых скоростях.

Принцип работы АБС

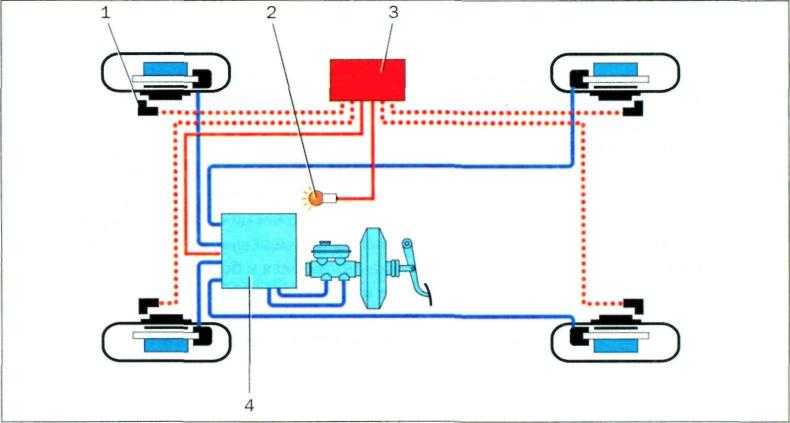

Антиблокировочная система состоит из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока.

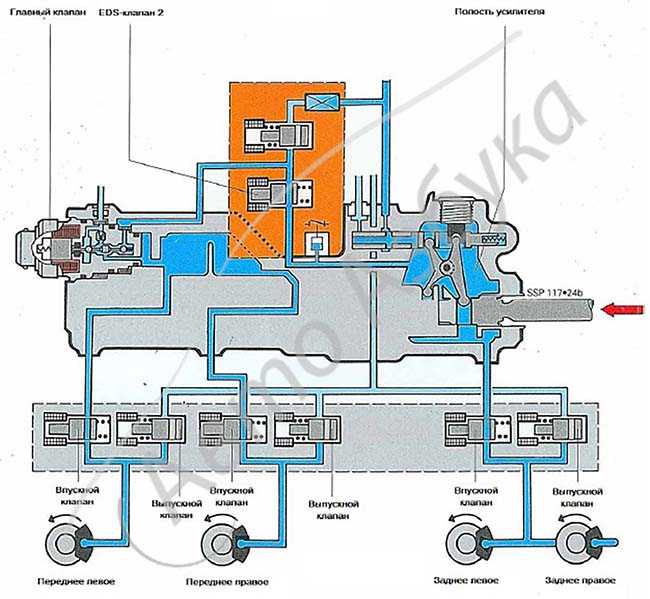

Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре. Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.

Устройство ABS одинаковое во всех машинах.

Среди основных элементов выделяют:

• датчики;
• электронный блок управления;
• гидравлический блок.

Датчики системы ABS устанавливаются по одному на каждое колесо.

Как правило, они отвечают за частоту вращения колес, а в основе работы лежит принцип Холла.

Устанавливаются датчики на ступице каждого колеса. Электронный блок управления снимает информацию с них и на основе полученных данных определяет момент срабатывания тормозной системы.

Весомое значение в работе антиблокировочной системы играет электронный блок управления. По сути это голова всей системы, блок собирает, анализирует и посылает команды исполнительным устройствам. Сбор информации, вычисления и передача команд происходит непрерывно. Как правило, исполнительные сигналы блок управления посылает на гидравлический блок и насос.

Исполнительным механизмом антиблокировочной системы считается гидравлический блок. В состав гидроблока входит электрический магнит с клапаном (впускной и выпускной), специальный гидроаккумулятор, насос кулачковый, демпфирующие камеры и электродвигатель. Срабатывание каждого элемента приводит к блокировке или деблокировке колес автомобиля.

Что такое АБС?

Под АБС понимается автоматизированная банковская система, которая представляет собой масштабный комплекс технического и программного обеспечения работы кредитной организации. Необходимость его введения обусловлена тем, что банковский бизнес предусматривает составление большого объема отчетности, направляемой в Центробанк России, а также необходимостью надежной защиты проходящих через банк данных о его клиентах и работниках.

Основными целями внедрения АБС в банковский бизнес являются:

• увеличение производительности работы кредитной организации, которая заключается в росте количества проводимых финансовых операций;
• ускорение проверки и обработки получаемых данных;
• снижение количества сотрудников банковского учреждения;
• предоставление возможности непрерывного клиентского обслуживания;
• сокращение расходов банка за счет снижения себестоимости выполняемых финансовых операций;
• своевременное формирование и отправление предусмотренной действующим законодательством отчетности;
• надежная защита баз данных о клиентах и сотрудниках кредитной организации.

История [ править | править код ]

Впервые проблема блокировки колес при торможении выявилась на железнодорожной машине, так как заблокированные колеса оказывают существенно меньшее тормозное действие, а на ободе колеса появляется выработка, снижающая ходовые качества вагона или локомотива. Кроме того, при заблокированных колесных парах существенно увеличивается вероятность схода с рельсов. Проблема была решена применением автоматических регуляторов тормозных сил, известных сегодня как грузовой авторежим. На электропоездах и трамваях, где служебное торможение электрическое, блокировку колес предотвращают электрические и электронные системы, автоматически регулирующие ток возбуждения тяговых электродвигателей, работающих при торможении в режиме генератора. Такие системы известны с 1920-х годов. Также в 1920-е годы появились первые АБС для установки на шасси самолётов. Здесь нужно было решать проблему управляемости самолета при пробеге по взлетно-посадочной полосе. Первые продукты были созданы французской компанией Avions Voisin— производителем автомобилей и авиатехники .

В те времена на большинстве автомобилей были механические тормоза с тросовым приводом и требовали от водителя значительной физической силы, иными словами, приходилось сильно давить на педаль тормоза, вызывая тем самым блокировку колёс, что, в свою очередь, негативно сказывалось на управляемости автомобиля. Позже появились гидравлические тормоза c вакуумным усилителем, но и эта система не решала проблемы блокировки колёс.

В 1936 году Bosch запатентовала технологию предотвращения блокировки колёс при резком торможении. Но на практике реализовать эту идею не удалось из-за отсутствия в те годы цифровой электроники, которая позволила бы за доли секунды реагировать на блокировку колёс. Ситуация изменилась в 1960-е годы с появлением полупроводниковых технологий, которые постепенно дошли и до автомобильной промышленности. Но первые образцы АБС, появившееся в 1971 году на одной из моделей концерна General Motors, оказались даже опасными, поскольку не решали проблемы заклинивания передних ведущих колёс.

Первую, по-настоящему работоспособную АБС изобрели немцы. Кроме Bosch, с 1964 года работу над созданием АБС начала компания Teldix GmbH. Её инженер Гейнц Либер разработал фундаментальные основы будущей АБС. Позже он возглавил отдел электрики и электроники концерна Daimler-Benz и в 1970 году Daimler-Benz торжественно объявил о создании первых работоспособных АБС. Система под названием «ABS 1» состояла из электронного контроллера, датчиков скорости, установленных на каждом колесе, и двух или более гидравлических клапанов в тормозном контуре. Система работала от данных о разности скоростей вращения разных колёс: если они вращались с разной скоростью, то контроллер, дозируя тормозное усилие, выравнивал скорость вращения. После этого система давала возможность увеличить тормозное усилие .

Комплексные испытания этой системы выявили один существенный недостаток — ненадёжность электронных компонентов. По предложению Daimler-Benz к проекту были привлечены инженеры Bosch, которые работали независимо от Либера и приобрели огромный опыт в области автомобильной электроники.

Таким образом для работы по созданию серийной антиблокировочной системы объединились удачные идеи Либера и огромный опыт инженеров Bosch в сфере разработки и производства цифровых электронных компонентов. В середине 1970-х годов АБС начали устанавливать опционально (по желанию клиента и за дополнительную плату) на автомобили представительского класса, а с 1978 года штатно на двух немецких автомобилях — Mercedes Benz W116 (S-класс) и BMW 7-й серии, причём стоимость системы в то время составляла примерно 10 % от стоимости всего автомобиля . С июля 2004 года каждый новый автомобиль, продаваемый в странах Евросоюза, должен быть оборудован системой АБС в стандартной комплектации.
