Как снять и поменять бензонасос на Приоре

Чтобы снять топливный насос на автомобиле Приора, придется изрядно подготовиться. Поскольку система довольно сложно устроена, при ее демонтаже придется взаимодействовать со многими деталями машины. Начать стоит с того, чтобы скинуть минусовую клемму с аккумулятора. Замена устройства для подачи топлива в двигатель проводится в рамках демонтажа топливного модуля:

Откройте заднюю дверь. Под подушкой дивана найдите пластмассовые заглушки. Снимите их, слегка надавив. Вы увидите крепеж дивана.
Отверните гайку головчатым ключом «10».
Потяните крепеж к себе. Выполните то же действие с другой стороны.
Вытащите подушку дивана.
Если необходимо – демонтируйте спинки, хотя они не будут сильно мешаться.
На пол кузова поставьте тазик или другую емкость.
Найдите черный квадратный металлический лючок, который прикрыт шумоизоляцией. Отогните ткань, приступите к демонтажу лючка.
Крестообразной отверткой отверните саморезы. Уберите лючок.
Вы увидите верхушку топливного модуля, а поверх него – несколько проводов. Отожмите фиксатор, который удерживает жгут, отсоедините провода от модуля. Также к крышке узла системы топливоподачи подведены два маленьких шланга. Один отвечает за подачу бензина, другой – за отправку.
Держите шланг прямо около места крепления к модулю, а затем проворачивайте его вплоть до того, как увидите сверху зеленые вставки – это фиксаторы. Зажав их, потяните к себе шланг. Топливо сливайте в емкость.
Отверните гайки крепления, которые держат прижимную пластинку, при помощи головчатого ключа «10». Достаньте прижимную пластинку.
Теперь предстоит аккуратный процесс демонтажа модуля

Обратите внимание, что в непосредственной близости от него находится часть датчика топлива, которую нельзя задевать. Поэтому, доставая узел системы топливоподачи, постарайтесь сделать свои движения максимально плавными.
Модуль сразу же направьте над емкостью – с него будет стекать бензин.

Далее, для того чтобы освободить топливный модуль, проделайте следующее:

1. Отсоедините минусовой провод от регулятора давления топлива. Отсоедините жгут, зажав фиксатор.
2. Отсоедините провода от насоса.
3. Отожмите фиксаторы, которые удерживают датчик топлива в одном положении.
4. Передвиньте датчик горючего вещества по пазам, а затем снимите его.

Перед тем, как выполнить замену, следует проверить узел системы топливоподачи.

Как проверить бензонасос на автомобиле Приора

Согласно данным автоВАЗа штатный насос для ВАЗ-2170 должен качать 60 литров бензина за час. Для того, чтобы его проверить на своём автомобиле, сделайте следующее:

1. Прокрутите ключ в замке, включив зажигание.
2. Снимите реле топливного насоса аккуратным движением.
3. Поставьте перемычку между контактами 30 и 87.
4. Прислушайтесь, есть ли знакомый звук подкачки топлива.Если услышите, что подкачка проходит нормально, можете отвести ключ обратно. Для того чтобы «починить» машину, поменяйте предохранитель.

Если устройство для подачи топлива в двигатель не останавливается, проделайте следующее:

1. Проверьте напряжение на фишке насоса при помощи мультиметра.
2. Проверьте подачу «массы» на фишку насоса.
3. Очистите топливный модуль от бензина (даже стоит протереть тряпкой!), затем подайте +12 В к нему. Это «прямая» проверка его работоспособности.

Бензонасос

Бензонасос Приоры является своего рода электрическим мотором постоянного тока в виде цилиндра. Внутри насоса расположился вал, на который жестко насажена крыльчатка нагнитающая топливо в систему и обратный клапан, который не позволяет топливу после остановки насоса терять давление в системе.

Рабоче давление в системе которое должен поддерживать насос находится в диапазоне от 3,6-4,0 бар. При потере давления в системе двигатель будет работать неустойчиво теряя обороты и детонируя.

Топливный насос не может работать в одиночку, поэтому он входит в состав топливного стакана бензонасоса. В данном стакане расположены все необходимые элементы для нагнетания давления в топливной системе.

Производительность топливного насоса по заявкам завода изготовителя от 60 л/час.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

• бортовой компьютер;
• реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
• предохранитель, который находится рядом с реле.

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
2. Предохранитель обеспечивает защиту электроцепи.
3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

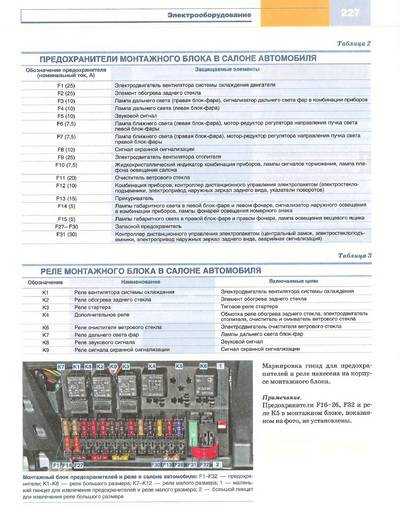

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Важно помнить, что если вы ведёте индивидуальную деятельность по ремонту электрики, то нужно обязательно открыть выгодный расчетный счет, чтоб у правительства к вам не возникало дополнительных вопросов. Во внутрисалонном блоке расположение предохранителей следующее:

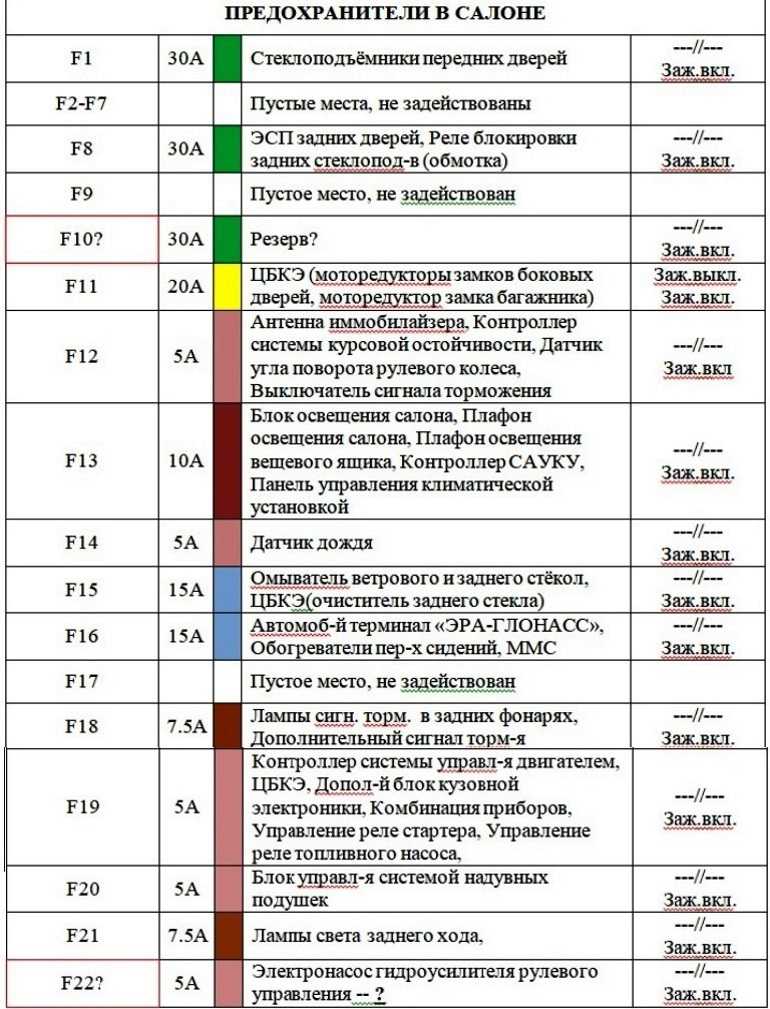

Во внутрисалонном блоке расположение предохранителей следующее:

1. F1 – Электрический вентилятор обдува радиатора (25 А).
2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
3. F3 – Правая фара (свет дальний) (10 А).
4. F4 – Левая фара (свет дальний) (10 А).
5. F5 – Сигнал (10 А).
6. F6 – Левая фара (свет ближний) (7,5 А).
7. F7 – Правая фара (свет ближний) (7,5 А).
8. F8 – Сигнал «аварийные огни» (10 А).
9. F9 – Мотор вентилятора печки (25 А).
10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
11. F11 – «Дворники», нагрев стекла заднего (20 А).
12. F12 – 15-я клемма (вывод) приборной панели.
13. F13 – Предохранитель прикуривателя (15 А).
14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
17. F19 – Обогрев сидений (15 А).
18. F20 – Питание иммобилайзера (5 А).
19. F21 – Противотуманный фонарь задний (7,5 А).
20. F22-F30, F32 – Резерв (для возможности расширения).
21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Возможные причины поломки

Причин, из-за которых прикуриватель на Приоре может не работать, довольно много, но чаще всего они однотипны, и связаны с неправильным использованием данной детали или же вследствие его старения.

• Загрязнение контактов внутри прикуривателя, которое приводит к невозможности проводимости тока через них. Такая проблема встречается довольно часто, если использовать прикуриватель по назначению. Остатки пепла попадают внутрь прикуривателя и загрязняют его.
• Разъем прикуривателя, который подключатся к нему снизу, так же подвержен повреждениям. При использовании мощных аксессуаров возможно подгорание контактов.
• Предохранитель прикуривателя одна из наиболее часто встречающихся проблем при неработающем прикуривателе. Перегорание предохранителя происходит из-за возможного короткого замыкания или использования мощных автомобильных аксессуаров.
• Неисправность подсветки прикуривателя не приводит к его отказу, но все же когда в автомобиле что-то не работает это не хорошо и требует ремонта.

Проблемы, которые случаются с прикуривателем, ясны, теперь необходимо разобраться, как решить их починить прикуриватель.

Заводская установка температуры срабатывания вентилятора

Температура включения зависит от того какой ЭБУ установлен и какие в нём опции употребляются. В стоке 1-ый вентилятор должен врубаться на 97 градусах, 2-ой на 104 градусах.

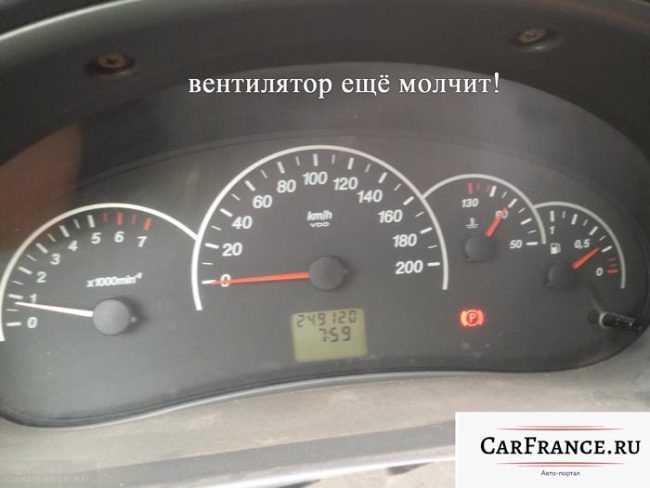

Ещё немножко и вентилятор должен включиться. Зависит от опций в ЭБУ.

Поменять характеристики включения можно с помощью бортового компа, к примеру, БК ШТАТ. У нас БК нет, но мы подключали специально с иной машинки, и выставили температуру срабатывания на 95 градусов. К слову у нас в редакции одна из самых первых Приор. Здесь заводская температура включения сходу 2-ух вентиляторов на 104 градусах.

Лучшая температура

Опосля выключения вентилятора температура обязана быть на данной отметке. Если это не так, то смотрите термостат, быстрее всего он гоняет жидкость по малому кругу.

Лучшая температура включения вентилятора остывания зависит от критерий эксплуатации кара. Если главный пробег по трассе, то заводские установки (всепригодные) — будут являться хорошими. Если вы живёте в «тёплом городке», и нередко стоите в пробках, то лучше температуру включения понизить. Так спокойнее.

Движок внутреннего сгорания – непростой механизм, для обеспечения бесперебойной работы которого должен быть соблюден целый ряд критерий. И температурный режим – не исключение. К примеру, если температура будет недостаточной, то это плохо отразится на качестве образования топливной консистенции в цилиндрах. Если же, напротив, нагрев будет очень мощным, то может быть заклинивание цилиндро-поршневой группы, что в свою очередь приводит к необходимости долгого и дорогостоящего ремонта.

Таковым образом, обычная температура (рабочая) для мотора Лады Приора составляет 85-90 градусов. При повышении температурного режима до 97-100 градусов, должен автоматом включиться вентилятор. Если этого не вышло, то неувязка может заключаться как в самом вентиляторе, так и в датчике его включения. Но сначала следует проверить подключение проводов.

Защитный чехол-тент на автомобиль – особенности тканей

Длительное воздействие прямых солнечных лучей может губительно сказываться на лакокрасочном покрытии, кроме того, чехол-тент послужит надежной защитой и от пыли, грязи, влаги, а также вредного поведения птичек. И если у вас нет возможности прятать автомобиль в гараже или же вы просто отправились на отдых, и машина вынуждена простоять несколько недель под открытым солнцем, тогда тент для автомобиля, своими руками сделанный даже наспех, послужит настоящей палочкой-выручалочкой.

В основном шьют такие чехлы из специальных тканей, которые не пропускают пыль и грязь, однако благодаря отличной воздухопроницаемости они могут обеспечить великолепную циркуляцию воздуха, таким образом, у влаги нет никаких шансов скапливаться под подобной накидкой для авто. Одними из наиболее популярных тентовых тканей являются Оксфорд и Тарпаулин, они могут обеспечить прекрасную защиту и прослужат довольно длительный период.

Эти материалы имеют либо поливинилхлоридное, либо полиуретановое покрытие, которое наносится на изнаночную сторону. Главными преимуществами является лёгкость, великолепная прочность на разрыв, отличный температурный диапазон эксплуатации, простота в обслуживании, влагонепроницаемость, прекрасная стойкость к истиранию и загрязнению и довольно низкая восприимчивость к ультрафиолетовому излучению.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

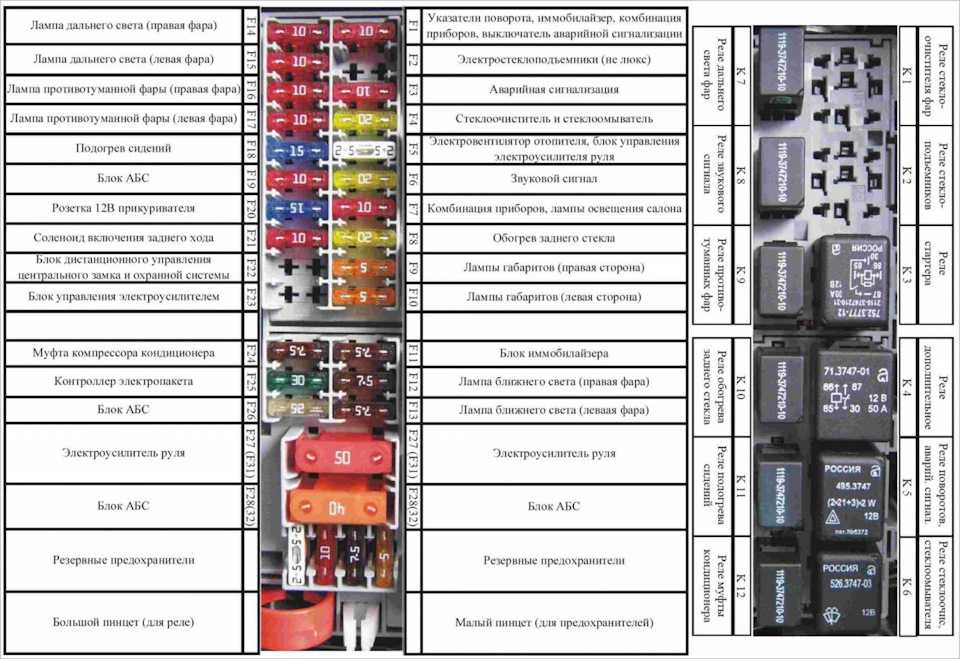

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Обозначение	Расчетный ток, А	Назначение защиты
К-1	Реле зажигания (главное реле)
К-2	Реле топливного насоса
F-1	15	Электроцепи блокировки стартера и главного реле
F-2	7,5	Электроцепь контроллера двигателя
F-3	15	Топливный насос

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Этот отрывок (второй) взят из статьи: https://ladaautos.ru/lada-priora/gde-naxoditsya-rele-benzonasosa-v-avtomobile-lada-priora.html

От каких предохранителей зависит работа прикуривателя в Приоре

Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.

Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.

Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.

Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.

Источники

• https://vsepredohraniteli.ru/lada/priora.html
• https://ShineCards.ru/ts/predohranitel-prikurivatelya-priora.html
• http://priorapro.ru/elektrooborudovanie/gde-naxoditsya-predoxranitel-prikurivatelya-priora.html
• https://DiagCars.ru/41-predohraniteli-i-rele-lada-priora.html
• https://remont-inomarki.ru/predohranitel-prikurivatelja-lada-priora.html
• https://enginehack.ru/prikurivatel-priora/
• https://Vaz-Lada-Granta.com/priora/elektrika/predohranitel-prikurivatelya.html

Как заменить реле и предохранители на Ладе Приора

И так, теперь переходим к вопросу как заменить реле и перегоревшие предохранители на автомобиле Лада Приора

1. И первое, что нам необходимо сделать – это отключить клемму «─» АКБ.
2. Поверните на 90° три замка крышки блока предохранителей и реле.
3. Преодолевая сопротивление фиксаторов, снимите крышку.
4. Установите в контактный разъем предохранитель того же номинала, что и снятый.
5. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
6. Установите реле того же типа, что и снятое. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Блоки реле и предохранителей на автомобиле LADA Priora

Легковой автомобиль ВАЗ Приора, независимо от типа установленного двигателя, оснащается несколькими распределительными коробками. Они расположены под капотом и в салоне машины. Применение нескольких коробок позволило развести цепи с большими и малыми силами тока. Кроме того, установлены отдельные малогабаритные монтажные блоки, внедренные по мере расширения комплектации.

Главный блок силовых предохранителей

Силовые цепи автомобиля защищены вставками, установленными на положительной клемме аккумуляторной батареи. Блок предназначен для сохранности цепей с максимальными токами. Чтобы получить доступ к предохранителям, необходимо снять пластиковую крышку, это возможно сделать без помощи инструментов.

Схема блока и его расположение в автомобиле

Выведение наиболее мощных цепей на Лада Приора в отдельный блок, расположенный близко к батарее, обеспечило максимальную защиту электрики автомобиля от перегрузок.

Расположение и обозначение вставок указано на фото. В зависимости от года выпуска и установленного оборудования возможна установка предохранителей отличного номинала.

Расшифровка обозначений предохранителей

Назначение и номинал вставок главного блока.

Приведенная схема предохранителей Лады Приоры актуальна для машин без антиблокировочной системы тормозов. Введение гидроэлектронного блока на авто серии Приора-2 привело к изменению назначения вставок.

Назначение предохранителей на аккумуляторе для машин Приора с АБС (начиная от ближнего к клемме):

• F1 — защита ЭСУД (30 А);
• F2 — усилитель руля (50 А);
• F3 — цепи генератора (60 А);
• F4 — аналогично F3;
• F5 — питание блока АБС (40 А);
• F6 — аналогично F5, но номинал 30 А.

Монтажный блок: реле и предохранители в салоне

В состав блока входят предохранители, несколько реле, а также пинцет, предназначенный для упрощения процедуры замены сгоревших вставок. Наполнение устройства зависит от комплектации автомобиля.

Схема блока и его расположение в автомобиле

Блок расположен в пластиковом каркасе приборной панели в нижней части со стороны водителя. Коробка снаружи закрыта съемной крышкой, установленной вокруг рулевой колонки, и зафиксирована на трех замках, размещенных по нижней кромке. Для снятия крышки требуется повернуть фиксаторы на 90 градусов и демонтировать элемент с защелок, потянув его на себя.

На автомобилях номиналы предохранителей могут отличаться в зависимости от года выпуска машины и комплектации. Для определения значения плавкой вставки следует использовать инструкцию по эксплуатации Лада Приора.

При ремонте предохранителей необходимо учитывать, что инструкция к машине Лада Приора меняется несколько раз в год. Не рекомендуется пользоваться мануалом от другого автомобиля.

Вариант «норма» с дополнительной установкой кондиционера имеет отличия в схеме предохранителей Приора. Элементы, обеспечивающие защиту устройства, вынесены в отдельный подкапотный блок, рассмотренный ниже. Сам монтажный корпус изменений не претерпел.

Назначение плавких вставок в варианте авто «люкс» не отличается от версии «норма+кондиционер». На автомобилях может встречаться как блок модели 1118-3722010-00, так и вариант Delphi 15493150. Корпусы немного различаются внешним видом, также местами расположения запасных вставок и наличием на Delphi пинцетов.

С началом выпуска модернизированной Приора-2 несколько изменилось наполнение корпуса. В салонных блоках машин пустует только одно место под реле и две ячейки под предохранители.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке. Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

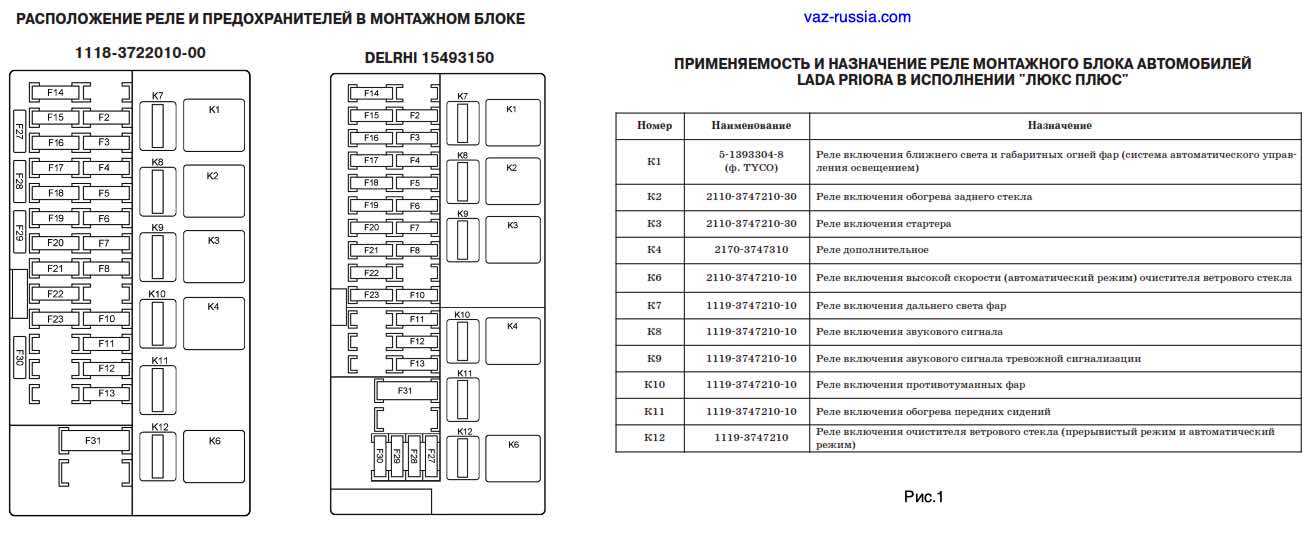

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

• западание тех самых биметаллических «ушек»;
• перегорание спирали;
• нарушение контакта в разъеме;
• перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Система защиты

Так как вентилятор это электрическая деталь, и он обязательно должен иметь какую-либо защиту от короткого замыкания или перегрева. Для обеспечения данной защиты в нем используется реле и предохранитель, которые довольно часто выходят из строя, что приводит к несрабатыванию вентилятора.

Предохранитель вентилятора охлаждения Приора

В качестве защиты цепи от короткого замыкания и перегрузок используется плавкий предохранитель, который разрывает цепь при перегреве ее или возникновении в ней короткого замыкания.

В Приоре для защиты цепи вентилятора охлаждения используется несколько предохранителей: силовые и управления. Силовой предохранитель вентилятора охлаждения находится под капотом в блоке возле аккумуляторной батареи под номером F3 на 60А. Предохранитель цепи управления находится в блоке предохранителей под рулевой колонкой и имеет номер F1 на 25А.

Реле вентилятора охлаждения Приора

Расположение реле зависит от комплектации автомобиля.

В комплектации «НОРМА» реле вентилятора расположено на основном блоке предохранителей под рулевой колонкой и имеет номер К1.

В комплектации «НОРМА+» и «ЛЮКС» реле расположены в подкапотном пространстве и их 2 штуки. Для правого вентилятора реле номер 3, для левого реле номер 5.

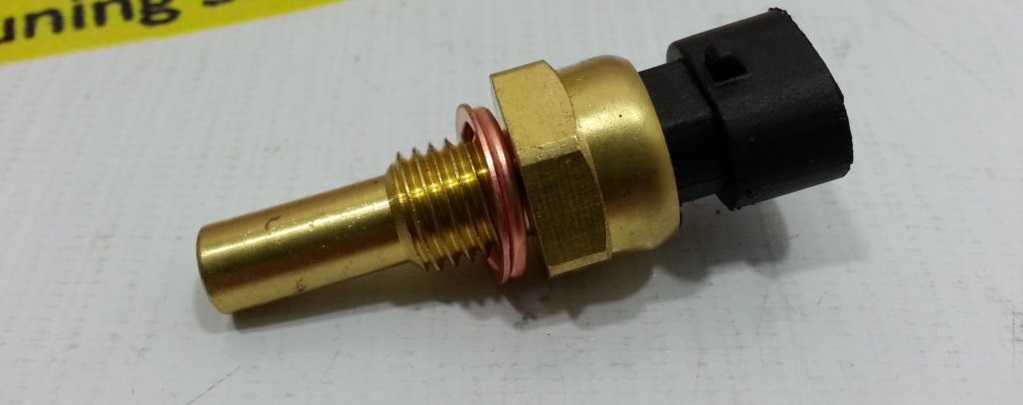

Датчик вентилятора охлаждения Приора

Включение вентилятора охлаждения на Приоре происходит автоматически, при достижении определенной температуры. Определяет температуру ОЖ специальный датчик, установленный в корпусе термостата, который посылает сигналы на ЭБУ, о достижении высокой температуры двигателя, после чего включается вентилятор охлаждения и начинает создавать искусственный поток воздуха через радиатор.

Датчик представляет собой простую деталь внутри, которой размещен терморезистор. С изменением температуры он меняет свое сопротивление.
