Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Снятие изношенного ремня ГРМ

Процесс замены лучше всего делать на яме или эстакаде, но при желании вполне хватит пары домкратов. Первый используем для того чтобы поднять правую сторону автомобиля, снимаем правое переднее колесо и подкрылок. Также снимаем защиту картера. После этого вторым домкратом приподнимаем двигатель на два-три сантиметра. Нагрузка на верхнюю правую опору (см. рис. 1) ослабляется и ее необходимо полностью снять.

рис. 1

Со стороны колесной арки получаем доступ к коленвалу, закрытому защитным шкивом. Откручиваем болт и снимаем его. Ослабляем и полностью снимаем натяжитель ручейкового ремня. Если вы не будете ставить новый ролик, для удобства его пружину можно зафиксировать саморезом или тонким винтом.

Теперь можно разобрать корпус ГРМ — верхний кожух и защиту. Если на распредвале и коленвале есть метки — задача упрощается. Нужно проворачивать коленвал до тех пор, пока метка на его шкиве (см. рис. 2) не совпадет с ответной метко, а метка на шкиве распределительного вала не совпадет с выбитой на корпусе ГРМ латинской буквой «D».

рис. 2

Бывает (редко), что на шестернях валов нет соответствующих рисок. В таком случае придется выставлять зажигание вручную. Снимите катушку с первого цилиндра и открутите свечу. В отверстие вставьте тонкий длинный болт или отвертку и найдите им поршень. Проворачивайте коленчатый вал до тех пор, пока он не поднимется в верхнюю точку.

Когда зажигание выставлено — нанесите на шкивы соответствующие риски, а лучше всего — зафиксируйте их. Для этого подойдет любое подручное средство. После этих процедур можно снимать старый ремень. Для этого понадобится снимать ролик натяжителя.

Замена ремня ГРМ на Логане 8 клапанов

Замена ремня ГРМ на Логане занимает порядка двух часов, экономит порядка полутора-двух тысяч рублей. В процессе понадобится некоторый специфический инструмент, поэтому желательно подготовиться к процедуре.

Для начала, стоит поговорить об элементарных вещах. Производитель регламентирует замену ремня ГРМ каждые 60 тысяч километров, при этом гарантируя пробег в 70 тысяч некритичным и, скажем так, спокойным. Но у большинства ремень ГРМ помирает уже через 50 тысяч километров.

Что касается с самого ремня, то лучше потратить на 500 рублей больше и приобрести оригинал, потому что многие дубли просто не попадают по меткам. Для данного двигателя это критично, потому что метки расположены на ремне, мало того, так двигатель еще и очень любит гнуть клапана.

Инструменты, которые пригодятся

Замена ремня ГРМ на Рено Логан 1,4, как уже сказано выше, требует определенного набора инструментов. Прежде всего, это ключи и головки на 16 и 8. Именно такой размер болтов выбрала французская компания.

Кроме того, пригодится маленькая трещотка с головкой на 10, а так же устройство для натяжения роликов. Итак, приступим непосредственно к замене ремня ГРМ на Логане 1,4 л, 8 клапанов.

Снятие ремня ГРМ на 8-клапанном Логане

Для начала, поддомкратим колесо, переднее правое, после чего откручиваем одну клипсу-саморез сверху справа, а вторую клипсу на нижней кромке бампера. Далее просто тянем пластиковую защиту на себя, оттягиваем в сторону, заворачиваем вниз, снимать полностью необязательно. Теперь, когда у нас свободно можно подобраться к болту коленвала, но пока его не трогаем. Нам сначала надо ослабить ремень генератора, который натягивается натяжителем. Вообще, тут должен быть натяжной болт, сначала откручиваем два фиксирующих, а потом выкручиваем натяжной, натяжитель пойдет вверх, что позволит снять приводной ремень. Теперь смело снимаем шкив коленвала.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер	Цена, руб
Ремень на 8-клапанный двигатель, 8200939081	800
Ремень на 16-клапанный двигатель, 8201069699	1400
Ролик натяжения на 8-клапанный мотор, 8200908180	2200
Ролик натяжения на 16-клапанный мотор, 7700108117	По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150	Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R	3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014	4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

О газораспределительном механизме

Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.

Он состоит из нескольких деталей, это:

1. Один или два распредвала, которые расположены в ГБЦ.
2. Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
3. Клапанные пружины, которые возвращают клапан в исходное положение.
4. Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
5. Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.

Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.

Что может произойти, если не поменять ремень вовремя

Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.

Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.

Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.

В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.

Это интересно: Как отрегулировать фары на Шевроле Лачетти — седан, хетчбек

Какой ремень ГРМ и ролики лучше, когда менять

Оригинальные ремни ГРМ и ролики от производителей Renault, SNR, BOSCH, КОЙО и GATES являются самыми качественными комплектующими к Рено Логан. Более дешевые аналоги существуют, но использовать их не стоит, так как дешевая продукция менее качественная и менее выносливая. Неоригинальные комплектующие могут быть причиной досрочного выхода из строя ремня ГРМ, а следовательно, приведет к ремонту или замене механизма. В предыдущих обзорах мы рассматривали особенности выбора приводных ремней для распредвала, все они актуальны и для Логана.

Интересное по теме: Замена ремня ГРМ Шкода Октавия А5 1,6 л BSE своими руками

Комплект для замены Gates Компания Рено рекомендует проверять состояние ремня ГРМ каждые 15000 км пробега, а замену детали нужно выполнять после каждых 60000 км пробега. Рекомендации актуальны для автомобилей Логан любого года выпуска.

Замена ремня ГРМ должна выполняться вместе с заменой роликов. Замена помпы выполняется раз в 120 км пробега, но менять ее не обязательно. В большинстве случаев после 60000 км пробега ремень ГРМ может быть в нормальном состоянии, но его все равно лучше поменять, чтобы не произошел обрыв ремня во время движения, что может стать причиной загиба клапанов.

Классический загиб клапанов Бывают случаи, когда ремень в идеальном состоянии, но пластиковые ролики деформированы или поломаны. В этом случае выполняется замена роликов. Если замену не произвести, то возможна слабая натяжка ремня ГРМ, что может привести к заеданию или соскакиванию ремня (указанное явление особо часто встречается в автомобилях с 16-ти клапанными двигателями).

Схема привода распредвала Логан: 1-шкив распредвала; 2-ремень привода; 3-натяжной ролик; 4-шкив распредвала; 5-шкив привода помпы

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

3 – натяжной ролик.

4 – звездочка коленвала.

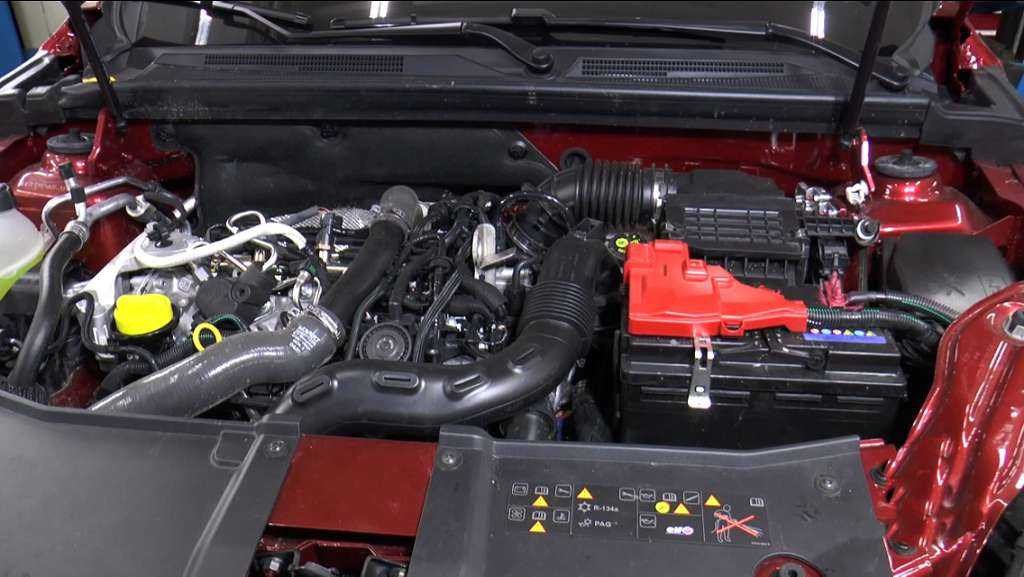

Особенности сервисного обслуживания

С учетом нюансов отечественных дорог, качества топлива и климата, производитель рекомендует сократить периодичность технического обслуживания вдвое в следующих случаях:

• при частых коротких поездках;
• если машина эксплуатируется в условиях города с кратковременным njhvj;tybtv и длительной работой на холостом ходу;
• использование горючего с увеличенным содержанием сернистых компонентов;
• эксплуатация ТС в местностях с повышенной запыленностью воздуха либо морозами ниже -30 градусов;
• регулярная буксировка прицепного устройства.

Условия признаются тяжелыми официальным дилером автопроизводителя или владельцем машины.

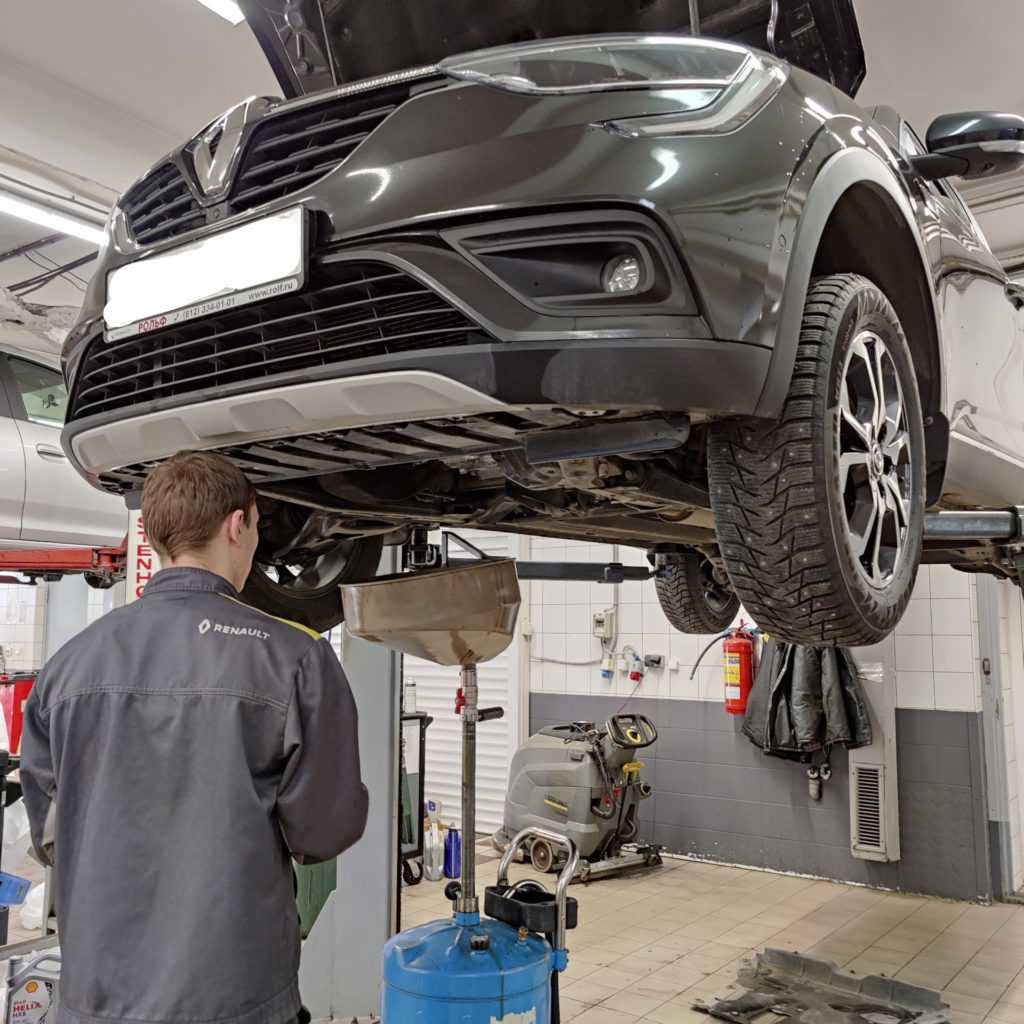

Первое ТО

На бензиновом ДВС рекомендуется проводить ТО-1 Renault Arkana через 15 000 км пробега или 1 год владения, по факту на выбор владельца (на дизельных движках – через 10 000 км).

Перечень работ:

1. Замена масла и фильтрующего элемента (жидкость теряет первоначальные свойства, фильтр засоряется).
2. Замена свечей зажигания и атмосферного очистителя.
3. Контроль уровня рабочих жидкостных смесей.
4. Исправление заводских и приобретенных неисправностей, которые выявлены после пробега 7,5-15 тыс.км.
5. Проверка состояния выпускного узла ДВС, хода педали сцепления, тормозной системы.
6. Осмотр и оценивание рулевого управления, шин, амортизаторов, внешнего оборудования, блока электроники.

Невзирая на то, что большая часть манипуляций имеют диагностическую направленность, категорически не рекомендуется игнорировать их выполнение, для обеспечения безопасного вождения и продления ресурса автомобиля.

Второе ТО

В ТО-2 Рено Аркана входят работы первого техобслуживания, а также тщательная диагностика всех систем ТС с выявлением и устранением неисправностей. Для процедуры требуются опытные мастера, специальное оборудование и инструменты. Периодичность – через 30 000 км пробега.

Выполняемые работы:

1. Замена воздушного, топливного, салонного фильтров.
2. Обновление свечей зажигания, элементов ГРМ.
3. Крепление запчастей газораспределительного механизма, радиатора, ГБЦ.
4. Регулировка клапанов мотора, натяжителя привода ГРМ, расстояния между дисками и колодками тормозного узла.

Третье ТО

Регламентные работы ТО-3 Рено Аркана проводятся через 40-60 тыс. км пробега или трехлетней эксплуатации. Этот этап наиболее сложный технически и затратный в финансовом плане. В базовый список мероприятий входят процедуры ТО-1, дополненные рядом манипуляций.

Среди них: замена ремня ГРМ, технических жидкостей, водяных насосов, фильтров ДВС. Проведение ТО-3 является обязательным, его игнорирование приводит к внештатным и опасным ситуациям, включая обрывы ременного элемента ГРМ с последующим капремонтом движка.

Последующие ТО

На дальнейших техосмотрах проводятся работы первого ТО с некоторыми дополнениями. Меняют свечи зажигания, фильтры масла, двигателя, салона, доливают технические жидкости, проводят работы, которые предусматривает бесплатное сервисное обслуживание.

Периодичность проверок – в таблице:

ТО	Пробег (тыс.км/лет владения ТС)
4	60,0/4,0
5	75,0/5,0
6	90,0/6,0
7	105,0/7,0
8	120,0/8,0
9	135,0/9,0
10	150,0/10,0

Установка нового ремня ГРМ

1. Достаем свежий комплект ГРМ.

Комплект ГРМ.

1. Устанавливаем натяжной ролик на место.

1. На ремне ГРМ расположены две метки и стрелочки направления вращения, совмещаем нижнею метку с меткой на звездочке коленвала.

1. Устанавливаем на место звездочку вместе с ремнем.

Установленная звездочка коленвала.

1. Одновременно надеваем ремень на звездочку распредвала, совместив верхние метки и натяжной ролик. Следим что бы правая ветвь ремня была натянуты.

Метка на звездочке распредвала.

1. Натягиваем натяжной ролик, обязательно по стрелочки, до совпадения меток на нем.

Правильная натяжка.

1. Затягиваем гайку.

Мне на некоторых форумах попадались горе советчика, мол надо ремень немного перетянуть и он со временем растянется и все встанет на свои места. Не поддавайтесь на провокации, если есть определенный момент натяжения ремня его надо придерживаться!! Помните, что не натянутый ремень ведет к быстрому износу зубьев и как следствие перескакивание его. Перетянутый ремень это повышенный износ подшипника помпы и в разы сниженная надежность.

1. Проворачиваем коленвал по часовой стрелке два оборота и смотрим на натяжку, если что подтягиваем. Устанавливаем все детали в порядке обратном снятию. Не забываем про антифриз. Ну вот и все ребята.

2271-3-

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Причем шкив, который, преодолевая сопротивление пружин, надо вращать по часовой стрелке (вал выпускных клапанов), можно поворачивать накидным ключом «на 18» за гайку крепления шкива. (Гайка будет работать в сторону затяжки, что не страшно.) Другой шкив часто не требует корректировки, а если таковая понадобится (в сторону отворачивания гайки), то можно шкив повернуть простейшим приспособлением, изготовленным из отрезка трубы с отверстиями, просверленными в обеих стенках у одного из концов на расстоянии 55- 65 мм. В отверстия следует вставить болты М8 достаточной длины (для повышения жесткости можно закрепить их гайками). Зацепив болты за спицы шкива, отрезком трубы как рычагом доворачиваем его на нужный угол.

Итак, помощник удерживает оба шкива в нужном положении (по меткам). Ремень уже находится на шкивах распределительных валов. Надеваем ремень на шкивы коленчатого вала, помпы и на ролики. Проверяем, не провернулся ли коленчатый вал, по метке в окне картера сцепления. Предварительно подтягиваем натяжной ролик и еще раз проверяем метки на шкивах распределительных валов и маховике коленчатого вала. Очень небольшое расхождение допустимо, ошибка на зуб- весьма заметна и в этом случае предстоит установить ремень снова

Только если мы обнаружили совмещение всех меток и затянули крепление натяжителя в некотором достаточно подтянутом положении, можно очень осторожно, вручную, провернуть двигатель на два оборота коленчатого вала. Если после двух оборотов коленвала все метки снова совпали, то можно приступать к точной регулировке натяжения ремня, как описано выше

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Замена ремня ГРМ 8 клапанов

Для выполнения работы потребуется:

• домкрат;
• тренога для фиксации автомобиля;
• набор гаечных ключей и головок;
• динамометрический ключ;
• набор запасных частей.

Инструкция по замене ремня

Последовательность шагов по замене:

1. Установить автомобиль на подъемник или поддомкратить правую переднюю сторону. После установки треноги домкрат убирается.
2. Снять лист защиты картера двигателя.
3. Демонтировать правое переднее колесо для обеспечения доступа к пластиковому брызговику колесной арки.
4. Снять с автомобиля брызговик, зафиксированный двумя пластиковыми пистонами и гайкой. Пистоны расположены по нижней кромке, гайка — на верхней части детали. Демонтаж необходим для обеспечения доступа к шкиву коленчатого вала.
5. Отвернуть гайку крепления шкива. В гаражных условиях применяется включение высшей передачи (на механической коробке) и одновременное нажатие на педаль тормоза. На этом этапе требуется помощь второго человека. После того как будет зажат тормоз, производится сдергивание с места гайки крепления (ключ на 18 мм). Еще одним способом блокировки вала является установка отвертки в паз, образующийся на месте предварительно снятого датчика положения коленчатого вала. Сенсор устанавливается на два болта размером 10 мм.
6. Подложить под картер двигателя широкую доску и немного приподнять силовой агрегат домкратом. Запрещается упирать домкрат напрямую к поддону мотора, поскольку есть риск поломки детали.
7. Открутить три болта крепления опоры двигателя к картеру. Затем откручиваются две точки крепления опоры к лонжерону. Все болты имеют размер 16 мм.
8. Снять опору. Некоторые владельцы демонтируют масляный щуп, поскольку его можно повредить в процессе дальнейшей работы. Отверстие щупа закрывается чистой ветошью, предотвращающей попадание грязи в масло.
9. Демонтировать поликлиновый ремень привода навесного оборудования. Для этого требуется провернуть ключом на 13 мм болт крепления ролика натяжителя. После ослабления натяга ремешок снимается со шкивов. Рекомендуется проверить состояние беговой дорожки и шкивов. Поврежденные детали должны заменяться новыми, поскольку от их состояния зависит бесперебойная работа силового агрегата.
10. Снять верхний металлический защитный кожух механизма ГРМ, который установлен на шести болтах с размером головки 10 и 13 мм. Демонтировать нижнюю пластиковую секцию кожуха, установленную на двух болтах 8 мм. Снятые крышки рекомендуется очистить от грязи и пыли чистой ветошью.
11. Выставить коленчатый вал в положение, соответствующее верхней мертвой точке в первом цилиндре (от шкива вала). В этом положении метка на шестерне распределительного вала находится напротив литеры D, пролитой на головке блока.
12. Демонтировать натяжитель ремня, установленный на болт с размером головки 16 мм.
13. Снять старый ремень и ролик с двигателя.
14. Установить на место новый ремешок, на внешней поверхности которого имеются метки, соответствующие точкам на шестернях коленчатого и распределительного валов. Кроме этого, на поверхность нанесены стрелки, указывающие направление движения ремня при работе.
15. Смонтировать на место натяжной ролик, отрегулировав натяжку ремня. Правильно натянутое изделие невозможно вывернуть на угол больший чем 90º.
16. Провернуть коленчатый паз вручную на несколько оборотов для проверки корректности работы. Если метки не сбились, то производится обратная сборка двигателя.

На фотографиях отображены некоторые этапы замены ремня ГРМ на 1,6-литровом моторе Рено Логан.

Снятие брызговика передней арки

Снятие опоры двигателя

Шкив коленчатого вала с болтом

Демонтированный шкив

Метки на ремне и шестернях

Установка нового ремня

Периодичность и сроки замены ремня грм на Рено Логан, рекомендации завода и Логановодов

В сервисной книжке автомобилей семейства Логан будет указано, что менять ремень ГРМ надо на 60-ти тысячах. Но есть сведения, что периодичность замены ремня ГРМ на Рено Логан – это 4 года. Просто надо смотреть, что именно наступает раньше. А согласно регламенту, вместе с ремнём всегда меняют ещё несколько деталей, и не все из них относятся к механизму привода. Перечислить их мы постараемся дальше.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

• 1 Артикулы
• 2 Регламент замены (периодичность по заводу)
• 3 Регулировка
• 4 Обзор комплекта оригинальных запчастей ГРМ на Рено Логан

Артикулы

Комплект «ремень + натяжной ролик» для разных 8-клапанников:

• Для ДВС K7M (K7J) 710 – 7701477024, ширина 17,3 мм, число зубцов 96;
• Для ДВС K7M (K7J) 800 – 130C17480R. Отличие между двумя комплектами – небольшое. Ремни одинаковые, ролики – разные.

Комплект «ремень + два ролика (натяжной, направляющий)» для 16-клапанных ДВС:

K4M 690 или 697 – 130С17529R, 27,4 мм, 132 зуба.

Все артикулы были взяты из каталога Рено.

Набор для 16-клапанников

Регламент замены (периодичность по заводу)

Знайте, что сроки замены ремня ГРМ на Рено Логан не зависят от модели двигателя. Изготовитель рекомендует:

• Осматривать ремень ГРМ и регулировать натяжение – каждые 15 000 км;
• Проводить замену, даже если дефекты отсутствуют – каждые 60 000 км или 1 раз в 4 года.

Уточним, что ремень ГРМ требуется менять вместе с роликами. Многие думают, что сюда относится и помпа:

• Ремень заменяется каждые 60 тысяч;
• Период замены водяной помпы – 120 тыс. км.

Всё же, покупкой одного ремня никто не отделается. Знайте, что периодичность замены ремня ГРМ на Рено Логан равна сервисному интервалу для другой детали. Это – ремень вспомогательного оборудования. В случае обрыва ремня ГРМ на Рено Логан произойдёт загиб клапанов.

Сроки замены согласно опыту владельцев

Кто меняет ремень, говорит так: никаких потёртостей или расслоений после 60-ти тысяч нет.

Старый и новый ремень ГРМ

Сам ремень рассчитан на 90-120 тысяч. Но вот ролики – это другое дело. Их можно только снять и почистить, но лучше заменить. А иначе:

• Ослабление натяжения вызовет перескок ремня на 1 или 2 зубца. Для 16-клапанников это не редкость;
• Заедание ролика тоже ничего хорошего не влечёт.

Водяную помпу обычно меняют после двухсот тысяч км. Но регламентом предусмотрена другая цифра – 120 тысяч. Выбор делайте сами.

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.
