Признаки неисправности главного тормозного цилиндра

Среди симптомов, свидетельствующих о неисправности главного тормозного цилиндра, можно выделить основные признаки:

Проверка ГТЦ за 5 минут не снимая с машины: видео

• увод авто в сторону при торможении;
• перегрев колодок на одном колесе;
• скрипы во время нажатия педали тормоза;
• слишком мягкий или жесткий ход педали;
• укороченный ход педали;
• провалы педали тормоза;
• удержание колес колодками после отпуска педали;
• подтеки жидкости на корпусе ГТЦ.

Большинство признаков неисправности ГТЦ проявляются при нажатии педали тормоза и схожи с другими неполадками тормозной системы. В частности, провал педали может указывать на завоздушивание или разгерметизацию магистралей. Поэтому перед тем, как проверить исправность главного тормозного цилиндра, необходимо как минимум проверить уровень тормозной жидкости в бачке, а также состояние колодок, дисков и шлангов.

Как диагностировать неисправность главного тормозного цилиндра

Признак неисправности	Почему происходит	Альтернативные причины
Медленное торможение		Завоздушивание или разгерметизация контура. Износ дисков, барабанов, колодок. Подклинивание цилиндров.
Большое усилие при нажатии педали	Разбухшие уплотнители препятствуют движению поршня. Заклинивание поршня ГТЦ из-за повреждения поверхности. Забиты выходы ГТЦ на один или оба контура либо компенсационные отверстия.	Засорение или перегиб тормозных трубок. Заклинивание исполнительных цилиндров. Неисправность ВУТ.
Короткий ход педали тормоза
Педаль подклинивает по ходу движения
Провал педали ближе к концу хода		Завоздушивание или разгерметизация контура. Износ исполнительных цилиндров.
Колодки продолжают удерживать диски	Забитые выходы на тормозные трубки или компенсационные отверстия мешают возврату жидкости в ГТЦ, сохраняя давление в магистрали. Клинящий поршень ГТЦ (из-за износа резиновых уплотнителей или деформаций) не может вернуться в исходное положение.	Засорение трубок. Заклинивание исполнительного тормозного цилиндра. Заклинивание направляющих суппорта.
Греются колодки и диск/барабан на одном колесе
Автомобиль уводит в сторону при торможении
Писк/скрип при торможении		Износ диска или барабана. Износ колодок. Не притершиеся новые колодки.
Медленный возврат или зависание педали при отпуске	Поломка или потеря упругости возвратных пружин. Неисправность перепускных клапанов.

Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

• распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
• передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
• направляет лишнюю ТЖ в расширитель;
• возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

• на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
• для того, чтобы затормозить, нужно сильно давить на педаль;
• большой свободный ход педали, порой она проваливается;
• при резком торможении машина уходит в сторону от направления движения;
• машина медленно тормозит, педаль максимально отжата;
• утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

• выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
• далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

• набор ключей;

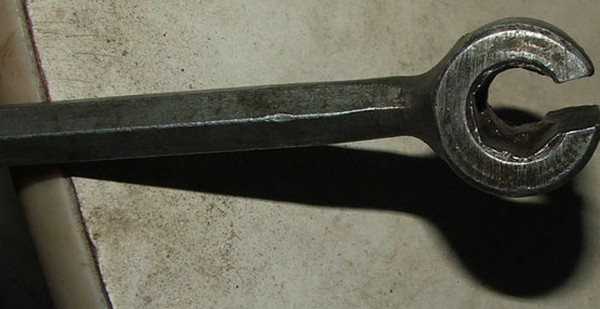

• спецключ для выкручивания тормозных трубок;
• отвертка;
• груша или шприц;
• узкогубцы;
• пластиковый бутыль для жидкости;
• ветошь;
• репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

Как проверить главный тормозной цилиндр

Техобслуживание и диагностика авто предусматривает проверку уровня тормозной жидкости каждую неделю: при резком уменьшении можно судить об утечках

Кроме того, ее важно своевременно менять, так как со временем ухудшается качество жидкости, что приводит к преждевременному износу частей

Стоит обращать внимание и на совместимость с манжетами, так как некоторая автохимия может их повредить. И, конечно, следует своевременно менять все резиновые уплотнители, обращая внимание на заявленный производителем срок службы

Оптимальным будет прибегать к ремкомплекту со всеми резинками каждые 100 тысяч км пробега, и лучше не экономить на качестве комплектующих.

При появлении симптомов неисправности ГТЦ желательно проверить его, и начать необходимо с визуального осмотра. Если при осмотре корпуса будут обнаружены капли тормозной жидкости, следует демонтировать гидроцилиндр для поиска проблемы с герметичностью. Также к распространенным неполадкам можно отнести перетекание жидкости через уплотнители, что несложно проверить: если при нажатии на педаль из бачка будет слышаться бульканье, уплотнители подлежат замене

И, конечно, особое внимание стоит уделить поведению педали: как уже отмечалось, короткий ход или провалы могут говорить о необходимости чистки цилиндра и замены всех резиновых элементов. Лучше всего об их состоянии можно судить, демонтировав деталь и разобрав ее: иногда помимо незначительных повреждений прокладок можно обнаружить и трещину в самом цилиндре

В таком случае деталь придется заменить целиком.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Ремонт и замена ремкомплекта главного тормозного цилиндра

После того, как вы выяснили причину поломки, вам необходимо купить ремкомплект главного тормозного цилиндра. Они делятся на два основных типа — полный и неполный. Для некоторых машин необходим дополнительно специальный ключ (например, для ВАЗ 2110). В комплект полного набора входят: пластиковые конуса для монтажа новых манжет на тело поршней, шайбы, пружины, пыльники, все необходимые манжеты. Если комплект неполный, то в него, как правило, входят лишь манжеты ГТЦ.

Как же поменять ремкомплект главного тормозного цилиндра? Алгоритм выполнения работ следующий:

Ремкомплект ГТЦ к ВАЗ 2108-2109

1. Снять минусовую клемму с аккумулятора и клеммы с бачка тормозной жидкости. Это делается для того, чтобы электронный блок управления в дальнейшем не вывел сообщение об ошибке.
2. Далее необходимо слить из системы рабочую жидкость. Делается это с помощью медицинского шприца и трубок. Некоторая жидкость все же останется в системе, поэтому приготовьте заранее ветошь для устранения потеков. Все отсоединенные трубопроводы необходимо “заглушить”.
3. После этого нужно приступить к снятию непосредственно ГТЦ. Этот процесс буквально незначительно будет отличаться для каждой модели автомобиля, поэтому невозможно дать определенных рекомендаций в рамках одной статьи, но одно можно сказать с уверенностью, что прикручен к вакуумнику лишь двумя шпильками.

Дальнейший ремонт главного тормозного цилиндра необходимо проводить на рабочем столе (верстаке). Как показывает практика, капитальный ремонт ГТЦ в условиях гаража невозможен или не приносит желаемых результатов. Поэтому ограничимся рассмотрением случая замены резиновых уплотнителей из ремкомплекта тормозного цилиндра.

Обратите внимание, что во время демонтажа из цилиндра будет вытекать тормозная жидкость, которая может попасть на стол или окружающие предметы. Поэтому рекомендуем вам на начальном этапе подстелить ветошь или плотную бумагу для того, чтобы масло стекало на него

• Для демонтажа необходимо открутить стопорные и крепежные болты механизма. После чего разобрать корпус. Делать это нужно аккуратно. чтобы имеющиеся внутри пружинки не разлетелись в стороны.
• Все старые резиновые уплотнения и манжеты удалить из корпуса, после чего почистить их посадочные места от возможной грязи и пыли с маслом.
• При сборке все новые резиновые уплотнения необходимо смазать используемой тормозной жидкостью (желательно новой). А медные кольца под стопорными болтами лучше заменить на новые. Крепежные и стопорные болты лучше покрыть медной смазкой (спреем или пастой) с тем, чтобы в дальнейшем при необходимости они не прикипели и их можно было без труда выкрутить.

Категорически запрещается ремонтировать регулятор давления ГТЦ. Настройки регулятора установлены производителем при его изготовлении, поэтому регуляторы давления меняются целиком.

Замена ремкомплекта главного тормозного цилиндра

Использование ремкомплекта для ГТЦ ВАЗ

Сборка и установка цилиндра на место выполняется в обратном порядке. Не забудьте накинуть клемму на аккумуляторную батарею. В систему обязательно заливать новую рабочую жидкость (ею же смазывают новые резиновые уплотнительные детали), после чего выполняется прокачка тормозной системы с тем, чтобы выгнать из нее воздух.

Способы и признаки обнаружения неисправностей вакуумного усилителя тормозов

1. Например. Запустить двигатель, а по прошествии нескольких минут заглушить его. Потом сколько-нибудь раз с обычным усилием нажать на педаль тормоза. При исправном усилителе в момент первого нажатия педаль выжмётся, как полагается, до упора. Система сработает, и создавшийся вакуум притянет диафрагму, которая помогает толкать через шток поршень главного тормозного цилиндра.

   Дальше клапан сравняет давление в камере с атмосферным. Во время второго и последующих нажатий педали разряжению браться будет неоткуда, отчего ход педали будет становиться всё меньше и меньше. Если между первоначальным и дальнейшими нажатиями на педаль разницы не чувствуется, то ясно: данный прибор дополнительное усилие в главном тормозном цилиндре не обеспечивает.

2. Вслед за проделанным опытом нелишне выполнить ещё один. Двигатель выключен. Педаль тормоза сколько-нибудь раз подряд нажата. Её ход о чём-то засвидетельствовал. Либо результаты эксперимента показались неубедительными, либо появилось желание произвести контрольную апробацию. Производятся следующие действия. Выжимается педаль тормоза, и при нажатой педали заводится двигатель.

   При исправном вакуумном усилителе в его вакуумной камере образовывается разряжение, из-за чего мембрана давит на шток, шток тянет за собой толкатель, соединённый с педалью, и последняя слегка опускается.

   В случае, когда педаль осталась на месте, делается вывод: ожидаемая цепочка событий не состоялась ввиду неисправности вакуумного усилителя тормозов. Подобные проверки выявляют существенные поломки детали.

3. Очередное испытание даёт возможность определить наличие небольших утечек воздуха. При работающем моторе автомобиля следует нажать на педаль тормоза, после чего, не отпуская её, заглушить двигатель. Удерживать педаль в таком же положении в течение полуминуты.

   По причине нарушения герметичности усилителя давление в вакуумной камере станет повышаться. Диафрагма под влиянием возвратной пружины, лишившись поддержки силы, уравновешивающей её позицию, будет давить на толкатель, и поднимать тормозную педаль.

Если этого не наблюдается, значит, неисправности отсутствуют, и вакуумный усилитель тормозов работает нормально. В любом случае, при возникновении необходимости ремонта какого бы то ни было узла тормозов, учитывается, что второго шанса на починку может и не представиться, поэтому за содействием в диагностике и ремонте обращаются к профессионалам автосервиса. Они могут произвести .

Конструкция и принцип работы главного тормозного цилиндра (ГТЦ) на любом автомобиле с вакуумным усилителем тормозов (ВУТ) одинаковы. Именно ГТЦ обеспечивает необходимое давление тормозной жидкости, поэтому эффективность тормозов напрямую связана с его состоянием.

Симптомы неполадок

Общее техническое состояние автомобиля (включая тормозную систему) можно проверить с помощью персонального диагностического адаптера — автомобильного сканера. Такие устройства широко распространены и имеют широкий ценовой диапазон

Хотим обратить ваше внимание на бюджетную модель корейского производства Scan Tool Pro Black Edition

За цену около 2 тысяч рублей этот сканер способен полностью провести диагностику вашего автомобиля (двигатель, коробка передач, коробка передач, абс, srs и др.), Что позволит окупить 1-2 поездки на СТО. Адаптер достаточно прост в использовании, имеет русифицированное программное обеспечение и совместим с большинством автомобилей с 1993 года. Это же устройство будет полезно при покупке подержанного автомобиля, так как оно может показывать реальный пробег и VIN.

Жидкостная тормозная система состоит из многих частей, которые могут выйти из строя: шлангов, рабочих колесных цилиндров, суппортов, барабанов и тормозных колодок. Типичный симптом — выход из строя главного цилиндра:

• Когда педаль нажата, автомобиль медленно останавливается. Причина в том, что уплотнения одного или обоих поршней потеряли герметичность — либо сломались, либо «протекли».
• Чтобы снизить скорость, нажмите педаль тормоза до упора. Это явление вызвано разбуханием резины на поршневых уплотнениях.
• Чрезмерно короткий ход педали тормоза. Жидкости в цилиндре некуда слить из-за засорения расширительного порта. Другая возможность — перекрыть проход через набухшую резиновую прокладку.
• Обычный симптомпедаль болтается, тормоза срабатывают в конце хода. Это свидетельствует о полном износе сальников, в результате чего жидкость течет за поршнем и попадает в расширительный бачок — цилиндр «переливается».
• Колодки не отпускают тормозные диски и барабаны и сильно нагреваются во время движения. Варианты: заклинило один из поршней или забито проходное отверстие.

Перечисленные симптомы выхода из строя ГТЦ аналогичны выходу из строя других узлов. Опускание педали происходит также в случае большого количества воздуха в магистралях или утечки жидкости в одном из рабочих цилиндров. Медленное замедление и повышенная силовая нагрузка Педаль часто возникает из-за отказа вакуумного усилителя — разрыва диафрагмы или недостаточной герметичности соединений вакуумных трубок двигателя.

Есть признаки, однозначно указывающие на работоспособность главного гидроцилиндра и неисправность других элементов:

• машина кренится в сторону при торможении — проблема в конкретной цепи или колесе;
• одно колесо заблокировано;
• скрип и скрип при торможении;
• Тормозные диски и колодки одного колеса горячие.

После устранения вышеперечисленных симптомов проще проверить главный тормозной цилиндр в мастерской. Это также относится к видимым утечкам тормозной жидкости и стуку изношенных суппортов.

Признаки выхода ГТЦ из строя

Есть несколько признаков проблем с ГТЦ.

1. Следы подтеканий тормозной жидкости. В первую очередь на вакуумном усилителе тормозов, расположенного непосредственно под тормозным цилиндром. Причина в износе воротничкового манжета низкого давления.
2. Слишком “мягкая” педаль тормоза говорит о том, что система разгерметизировалась и усилие педали не передается, потому что сжатие тормозной жидкости не происходит. Случается из-за износа манжет поршней или стенок самого ГТЦ, в результате чего он не может прокачать тормозную жидкость.
3. Педаль тормоза может подклинивать, когда засорения забили компенсационное отверстие ГТЦ.
4. Педаль тормоза может заедать, если заедают поршни ГТЦ. Причина — загрязнения, которые со временем появляются в тормозной жидкости. Именно поэтому ее нужно регулярно менять.
5. Педаль тормоза не возвращается, если возвратные пружины уже не могут вернуть поршни ГТЦ на место. Хотя возможны и физические повреждения самой педали.

Есть и косвенные признаки, одной из причин которых может быть неисправный ГТЦ. Среди них неравномерный износ колодок и увод автомобиля в сторону при торможении.

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости

Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

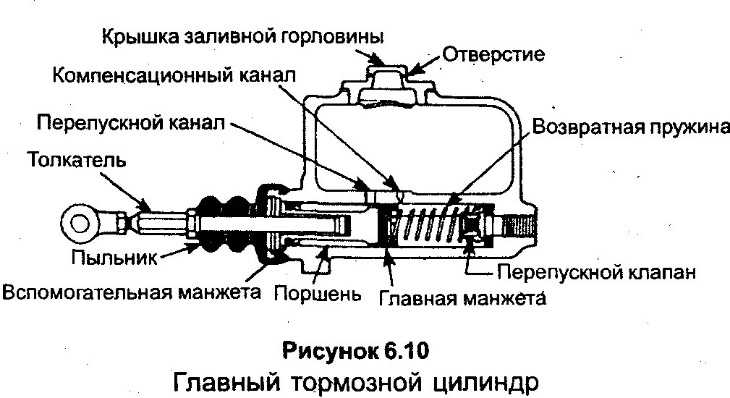

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Видео: Главный тормозной цилиндр

https://youtube.com/watch?v=d46p1__iCbk

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

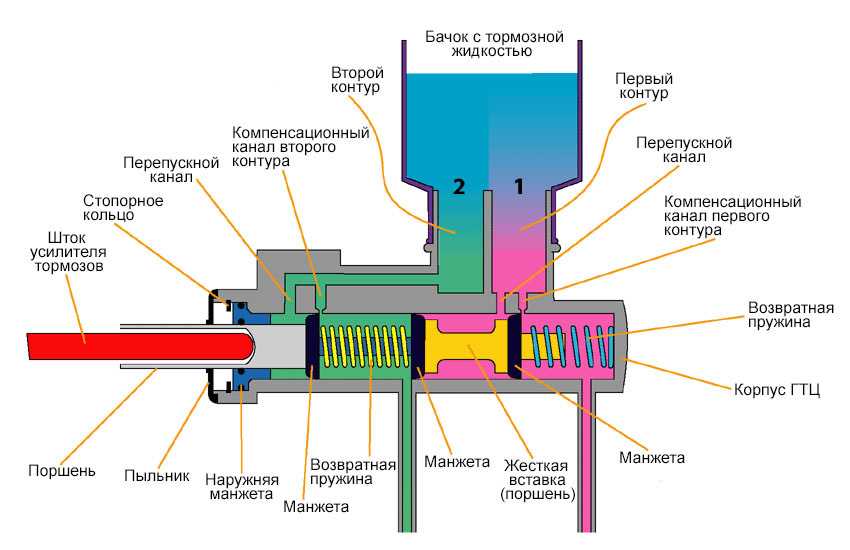

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

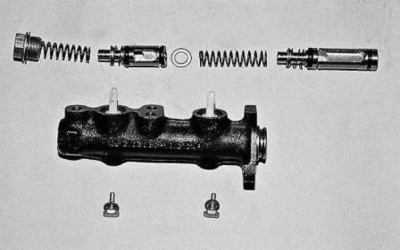

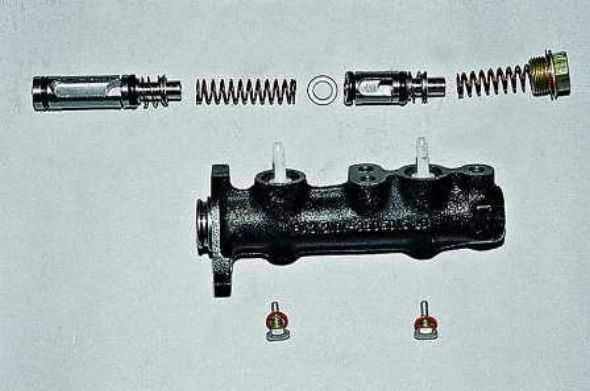

ГТЦ в разобранном виде

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.

Неисправности ГТЦ

Замена главного тормозного цилиндра ВАЗ-2107 требуется тогда, когда данная деталь попросту выходит из строя. Определить неисправность ГТЦ можно следующими способами:

Загорается красная сигнальная лампа, свидетельствующая о проблеме с тормозным механизмом. Эта лампа загорается в момент, когда уровень в бачке тормозного цилиндра снижается ниже нормы

В таком случае важно выяснить причину снижения жидкости и при необходимости долить ее. Если же утечка происходит по причине неисправности ГТЦ, то его следует заменить.
Наличие потеков на ГТЦ
Если открыв капот, виднеются признаки свежей течи жидкости на ГТЦ, значит пришло время уделить внимание ремонту механизма

Можно провести ремонт главного тормозного цилиндра ВАЗ-2107, но при этом можно продлить жизнь изделия на непродолжительное время, всему виной качество современных запчастей
Если изделие вышло из строя, а точнее, рассохлись манжеты и сальники, то опытные мастера рекомендуют провести замену ГТЦ. Многие отчаянные любители стремятся найти ответ на вопрос, как отремонтировать главный тормозной цилиндр, но впоследствии все завершается его заменой.

ГТЦ на ВАЗ-2107 стоит около 500 рублей, потому не имеет смысла тратить время и деньги, чтобы его отремонтировать. О том, как осуществляется замена ГТЦ на ВАЗ-2107, выясним детальнее.

Особенности замены ГТЦ

Замена рассматриваемого механизма не займет много времени, поэтому для начала следует приобрести новое изделие, после чего убедиться в наличие стандартного набора инструментов и специального ключа для трубок. Этот ключ выглядит следующим образом:

К перечню стандартного набора инструментов можно отнести:

• ключ гаечный на “10”;
• ключ гаечный на “13”;
• плоская отвертка.

Теперь приступаем к рабочему процессу. Находится изделие непосредственно под капотом в моторном отсеке со стороны водителя. Выглядит изделие следующим образом:

1. Изначально следует удалить оставшуюся тормозную жидкость из бачка.
2. Требуется ослабить хомуты крепления, после чего отсоединить шланги бачка с жидкостью от штуцеров.
3. Используя специальный ключ, необходимо вывинтить резьбовые втулки, при помощи которых крепятся стальные трубки к ГТЦ.
4. Вывинчиваются две гайки, при помощи которых крепится цилиндр к корпусу вакуумного усилителя.
5. Теперь можно осуществить снятие рассматриваемого устройства.
6. После снятия старого устройства, можно установить новый ГТЦ. С нового приобретенного устройства следует снять защитную пробку, а на ее место поставить новый сальник. После установки нового изделия в посадочные места, следует его закрепить крепежными гайками.
7. Используем чистый медицинский шприц, из которого следует снять иглу. Набираем в шприц тормозную жидкость, а затем наполняем ею установленное устройство.
8. Заливать ТЖ следует до тех пор, пока она не будет уходить в отверстия. Как только механизм, а точнее, система будет заполнена, можно приступать к завинчиванию трубок специальным ключом.
9. Пользуясь случаем, можно снять и почистить бачок для заправки ТЖ, если в этом есть необходимость. Определить необходимость несложно, для этого нужно взглянуть внутрь бачка. Если имеется осадок, то лучше очистить бачок и резиновые шланги.
10. Заполняем бачок тормозной жидкостью, после чего обязательно прокачиваем систему.

На этом процедура замены главного тормозного цилиндра на ВАЗ-2107 завершена. Процедура не сложная, поэтому справиться с ней может даже малоопытный водитель. Серьезная неисправность решена быстро и недорого, а владелец автомобиля может забыть об этой детали на 3-5 лет

Главный тормозной цилиндр ВАЗ имеет такое название неспроста, поэтому следует уделять ему особое внимание при обнаружении малейших признаков неисправности
