Как заменить ДПРВ на Ланосе

Если вышеперечисленные диагностические процедуры удалось провести, то вопрос о замене ДПРВ на Ланосе уже не актуален. Самое главное — это знать место расположения детали. В этом вопросе мы детально разобрались, поэтому никаких трудностей не возникнет. Если датчика на вашем автомобиле Ланос нет, значит, у вас используется парно-параллельная система впрыска.

При замене ДПРВ нужно учесть некоторые рекомендации:

При замене ДПРВ рекомендуется отключить клемму «минус» от аккумулятора. Делается это для того, чтобы обнулить ЭБУ. После установки нового устройства ЭБУ будет видеть новые значения
Отсоединить детали, которые мешают доступу к элементу

Труднее всего осуществить снятие и замену ДПРВ на Ланосе 1.6, так как деталь располагается между шкивами распредвала, и чтобы ослабить крепление, понадобится снять боковой защитный кожух ГРМ
При установке нового элемента обратить внимание на наличие специального уплотнительного кольца. Такое кольцо обычно идет в комплекте с ДПРВ, но может продаваться отдельно
Устанавливать только такие ДПРВ, которые предназначены для конкретной модели авто

Какие датчики распредвала ставить на Ланос, выясним более подробно

После замены можно запускать двигатель, и сравнить его работу до процесса установки нового устройства. Процедура замены не трудная, и тем более, ДПРВ стоит не дорого, поэтому при малейших подозрениях на его неисправность, следует осуществлять своевременную проверку и замену.

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

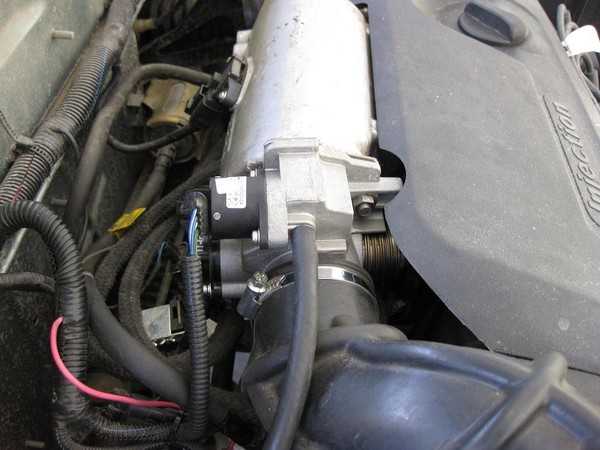

1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
2. Первым делом нужно от датчика отсоединить фишку с проводами
3. Далее отсоединяется вакуумный шланг на самом элементе
4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Признаки неисправности и как проверить ДТВВ на Ланосе

Разобравшись с принципом работы датчика температуры воздуха Ланос, следует рассмотреть факторы, указывающие на его неисправность, а также на необходимость проведения проверочных действий

Для этого обращаем внимание на следующие факторы:

• Обнаружение нестабильной работы двигателя на холостых оборотах
• Возникновение перебоев при работе ДВС
• Плавание оборотов
• Снижение мощности двигателя, а также понижение интенсивности разгона
• Проблемный запуск мотора
• Постоянное или периодическое свечение индикатора на панели приборов «Check Engine»
• Ошибка на бортовом компьютере с соответствующим кодом
• Самопроизвольная остановка ДВС (глохнет мотор)
• Увеличение расхода топлива, что связано с неправильным определением температуры всасываемого воздуха

При обнаружении этих признаков необходимо как можно быстрее выполнить проверку датчика температуры воздуха на впуске. С проверкой справится даже новичок, поэтому нет необходимости посещать автоэлектрика.

Чтобы проверить рассматриваемый температурный датчик воздуха на Ланосе, понадобится воспользоваться мультиметром. Процедура не трудная, и выполняется следующим способом:

1. От датчика температуры воздуха отсоединить фишку с питающим проводом
2. Присоединить щупы мультиметра к контактам отсоединенной фишки
3. На приборе установить режим измерения постоянного напряжения
4. Включить зажигание на автомобиле, и снять измерения. Прибор должен показывать значение в пределах 4,5-5,5В
5. Если прибор показывает меньшее значение, чем 4,5В (т.е. низкое напряжение), значит понадобится произвести проверку исправности питающего провода

Причина пониженного напряжения может быть в неисправности ЭБУ. Если питающая цепь исправна, тогда переходим к проверке самого датчика. Для этого прибор переключаем в режим измерения сопротивления, после чего прикасаемся щупами к выводам на датчике. Причем измерения нужно производить два раза на прогретом и не прогретом двигателе. Термометром измеряем температуру в патрубке. Полученные измерения сопротивления следует зафиксировать, и сравнить их с табличными данными.

Значения сопротивления должны ориентировочно соответствовать табличным значениям. Если они существенно отличаются, то это является признаком неисправности датчика на Ланосе.

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

График зависимости расхода воздушного потока от напряжения

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей.
Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства.
Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше.
Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов».
Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться

В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность.
Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей.
Установка такой системы возможна на турбированные двигатели.

Скриншот настройки блока управления при перепрошивке

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).

Принцип работы

Вся начинка инжекторного мотора электронная, присутствует множество датчиков. И если какой-то выходит из строя, начинаются проблемы – двигатель «троит», работает неустойчиво, а то и вовсе глохнет.

Теперь кратко о том, как работает система управления инжекторным мотором. Во-первых, системе нужно знать, какова температура в коллекторе (впускном) в определенный момент времени. Это необходимо для точного расчета массы воздуха, находящегося в самом коллекторе.

Во-вторых, не стоит забывать о том, что во время каждого такта работы происходит всасывание воздуха в камеры сгорания. За весь цикл двигатель потребляет определенное количество воздуха – объем, равный тому, какой имеют все четыре цилиндра. Итак, все довольно просто – есть данные об объеме цилиндров, известна плотность воздуха и температура. Остается одно: произвести расчет массы воздуха, который поступает в каждый цилиндр.

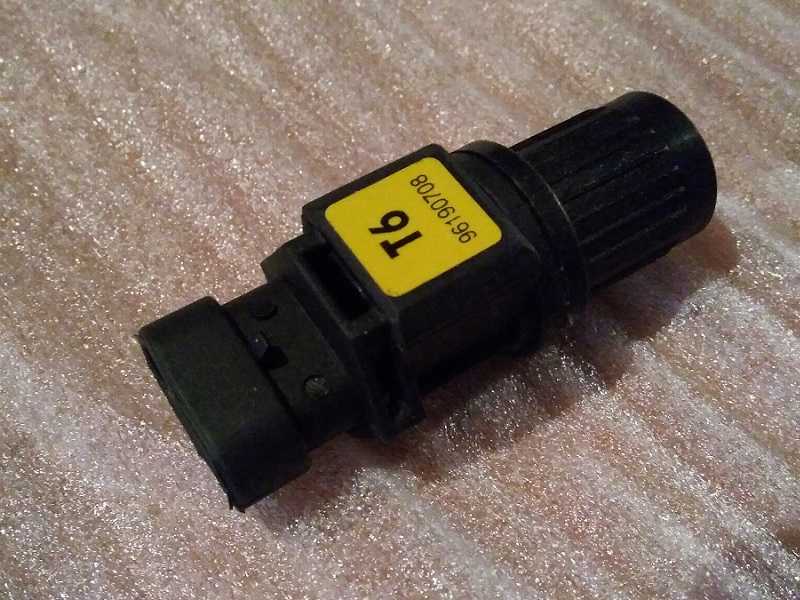

Принцип работы датчика фаз на Ланосе

Функционирование рассматриваемого элемента основывается на эффекте Холла. На распределительном валу имеется кулачок с зубом. Когда зуб оказывается в максимально-приближенном расстоянии от элемента, происходит изменение магнитного поля внутри устройства. При изменении магнитного поля происходит подача электрического импульса на ЭБУ.

Это интересно! Есть также ДПРВ магнитного (индуктивного) типа. Отличаются они от устройств, используемых на Ланосе тем, что не требуют подачи питания. Импульс вырабатывается автоматически за счет изменения величины магнитного поля. В таком датчике имеется катушка, в которой наводится ЭДС при увеличении магнитного поля. Элементы имеют два провода, один из которых является сигнальным. Недостаток их в том, что получаемые сигналы являются менее точными, нежели при использовании элементов, работающих на эффекте Холла. Эта неточность обусловлена формой подаваемого сигнала, который на магнитном датчике представляет собой синусоиду с амплитудой, пропорциональной частоте вращения. Это вызывает затруднения при обработке сигнала. Устройства, работающие на эффекте Холла, осуществляют подачу сигнала прямоугольной формы, который не нуждается в дополнительной обработке.

https://youtube.com/watch?v=y5bm-6GjcKM%3F

Наличие такого датчика позволяет фиксировать положение распредвала только в одном положении. Это положение соответствует положению поршня в первом цилиндре, находящемся в ВМТ. После этого впрыск топлива по фазам осуществляется в зависимости от последовательности работы цилиндров.

Когда ДПРВ выходит из строя, то ЭБУ не получает от него информацию (или получает неправильные показания), что влечет за собой подсвечивание индикации на панели приборов «Check Engine». Двигатель при неисправном устройстве будет функционировать, но уже в аварийном режиме. Длительная работа мотора в таком режиме опасна, так как кроме повышенного расхода, будет наблюдаться перегрев двигателя и прочие негативные последствия.

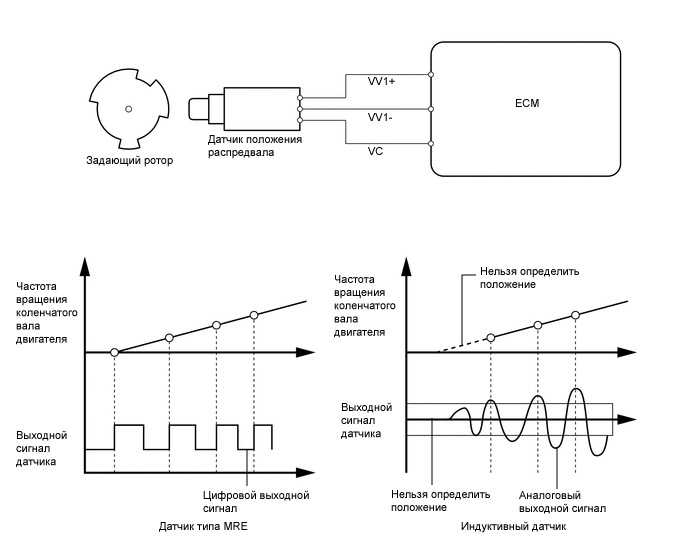

Внешний вид импульсов ДПРВ

Импульс, который получает ЭБУ с датчика, является справочным

Ведь все моменты впрыска топлива являются жестко привязанными к зубцам колеса ДПКВ, посредством чего рассматриваемому элементу автовладельцы не уделяют особое внимание, что приводит к ряду негативных последствий

Варианты подключения к Arduino

Подключение датчика BMP180 к Ардуино. Для подключения понадобятся сам датчик BMP180, плата Ардуино UNO, соединительные провода. Схема подключения показана на рисунке ниже.

Землю с Ардуино нужно соединить с землей на датчике, напряжение – на 3,3 В, SDA – к пину А4, SCL – к А5. Контакты А4 и А5 выбираются с учетом их поддержки интерфейса I2C. Сам датчик работает от напряжения 3,3 В, а Ардуино – от 5 В, поэтому на модуле с датчиком установлен стабилизатор напряжения.

Подключение BMP 280 к Ардуино. Распиновка и вид сверху платы изображены на рисунке.

Сам модуль датчика давления выглядит следующим образом:

Для соединения с Ардуино нужно подключить выходы следующим образом: соединить землю с Ардуино и на датчике, VCC – на 3,3В, SCL / SCK – к аналоговому контакту А5, SDA / SDI – к А4.

Подключение датчика BME280. Расположение контактов и распиновка у датчика BME280 такая же, как у BMP280.

Так как датчик может работать по I2C и SPI, подключение можно реализовать двумя методами.

При подключении по I2C нужно соединить контакты SDA и SCL.

При подключении по SPI нужно соединить SCL с модуля и SCK (13й контакт на Ардуино), SDO с модуля к 12 выводу Ардуино, SDA – к 11 контакту, CSB (CS) – к любому цифровому пину, в данном случае к 10 контакту на Ардуино. В обоих случаях напряжение подключается к 3,3В на Ардуино.

Краткая история

Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.

Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специа­листами школы для известного профессионального российского журнала.

В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?

Потому что ДАД не совсем ДАД

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Как проверить датчик распредвала на Ланосе

Если появились подозрения на неисправность рассматриваемого устройства, то первым делом, как уже упоминалось выше, следует проверить целостность контактов и проводов. После осмотра контактов и проводов, можно приступать к определению целостности датчика. Для этого его необходимо извлечь из посадочного места, предварительно отсоединив фишку с проводами. Крепится элемент при помощи одного болта под ключ на «10».

На корпусе датчика не должно быть загрязнений, металлической стружки, а также дефектов в виде трещин и т.п. Наличие трещины на корпусе говорит о том, что устройство неисправно, и его сразу можно заменить. Если имеются загрязнения, то их следует удалить. Часто загрязнения становятся причиной того, что ДПРВ начинает давать неправильные показания, но случается это редко, и зачастую только с устройствами магнитного типа.

Это интересно! ДПРВ — это не исполнительный орган, отвечающий за работу механизма ГРМ. Если элемент дает сбои, то проверять нужно не только его, но и рабочие элементы системы, то есть, кулачки распредвала.

Чтобы проверить датчик положения распредвала на Ланосе, понадобится воспользоваться мультиметром. Процедура проверки имеет следующий вид:

1. Изначально необходимо проверить наличие питания в питающем проводе. Для этого мультиметр устанавливается в режим измерения постоянного напряжения, и прикасаемся щупами к первому и второму контакту фишки (B и C). При включении зажигания, на приборе должны отобразиться значения, равные напряжению бортовой сети. Если прибор не показывает напряжение, значит необходимо искать неисправность в питающем проводе. Перед проверкой провода питания, следует убедиться в целостности предохранителя F14, расположенного в салоне.
2. Наличие напряжения говорит о том, что питающие провода исправны, поэтому продолжаем проверять ДПРВ. Для этого щупами прикасаемся к контактам A и C (между минусовым и сигнальным контактами), и включаем зажигание. При этом на приборе должно высветиться значение около 10 В, что говорит об исправности сигнального провода.
3. Третий способ подразумевает проверку целостности самого элемента. Для этого с обратной стороны фишки необходимо подсоединить два медных проводка (к контакту A и C). После этого подключить фишку к датчику, и включить прибор для измерения напряжения. Подносим к торцевой части элемента металлическую деталь (при включенном зажигании), и наблюдаем изменения показаний на мультиметре. Эти значения должны снизиться до 0,4 В. Если показания меняются, значит, ДПРВ исправен.

Этими способами можно проверить исправность цепи и общую целостность ДПРВ. Однако изменения показаний мультиметра вовсе не означает, что датчик работает правильно. Более детальную проверку ДПРВ на Ланосе можно провести с помощью осциллографа.

Это интересно! Аналогичную процедуру проверки следует провести с новым ДПРВ, который планируется установить вместо старого. Это позволит исключить установку подделки или бракованного устройства.

Визуализация

Теперь попробуем отобразить показания давления в программе SFMonitor, и посмотрим как меняется давление при движении датчика на высоту 2 метра. static const byte PACKET_SIZE = 1; static const byte VALUE_SIZE = 2; static const boolean SEPARATE_VALUES = true; #include #include #include SFE_BMP180 pressure; SerialFlow rd(&Serial); double P0 = 0; void setup(){ rd.setPacketFormat(VALUE_SIZE, PACKET_SIZE, SEPARATE_VALUES); rd.begin(9600); pressure.begin(); P0 = getPressure(); } void loop(){ double P; P = getPressure(); rd.setPacketValue(100+int((P — P0)*100)); rd.sendPacket(); delay(100); } double getPressure(){ … }

В результате работы программы получим график давления в Паскалях:

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления. Хотя абсолютное давление в этот момент не вызывает вопросов

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

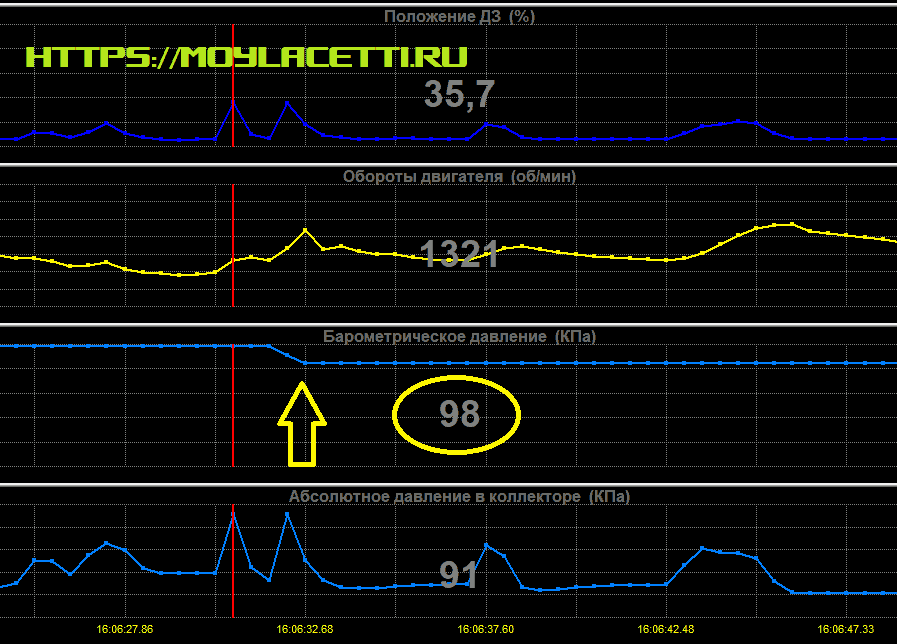

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Провалы при разгоне Ланоса. Все причины, обзор

Вначале определимся с симптомами, поскольку водитель может понимать провалы и дергания по-разному. К примеру, пересев за руль Ланоса после двух лет езды на Таврии или ВАЗ 2107, можно вообще ничего не заметить. Ракета. А вот после более свежей и мощной машины тяги будет всегда не хватать. Поэтому адекватно оценивайте свой опыт вождения перед тем, как ставить диагноз самостоятельно. Объективным в этом случае может быть только стенд, да и то исправный и отъюстированный.

Тем не менее есть и явные неполадки, которые требуют конкретных решений. Вот некоторые из них:

1. Двигатель начинает дергаться только на горячую при разгоне .
2. Провалы на холодном двигателе, которые исчезают при прогреве.
3. Провалы и троение при переходе с холостых оборотов на режим средних.
4. Сложный запуск на фоне провалов , высокий расход топлива.
5. То же, но при горящей лампе Check Engine или выбитых ошибках на сканере.

Симптомы могут быть несколько разными, но суть всегда остается одна — провалы и рывки при разгоне.

Симптомы кода P0108

Хотя симптомы кода P0107 / P0108 / P0109 практически одинаковы для всех случаев, следует отметить, что не все симптомы присутствуют всегда. Кроме того, серьезность некоторых симптомов может варьироваться в зависимости от автомобиля, но по большей части наиболее распространенные симптомы включают в себя следующие:

• Горит CHECK ENGINE.
• Сохраненные коды неисправностей, которые могут в некоторых случаях включать ошибки конкретной марки и модели автомобиля.
• Увеличение расхода топлива.
• Снижение мощности и производительности двигателя.
• Тяжелый запуск.
• Проблемы при ускорении в большинстве случаев.
• Непредсказуемый останов двигателя.
• Неровный холостой ход.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.
