Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

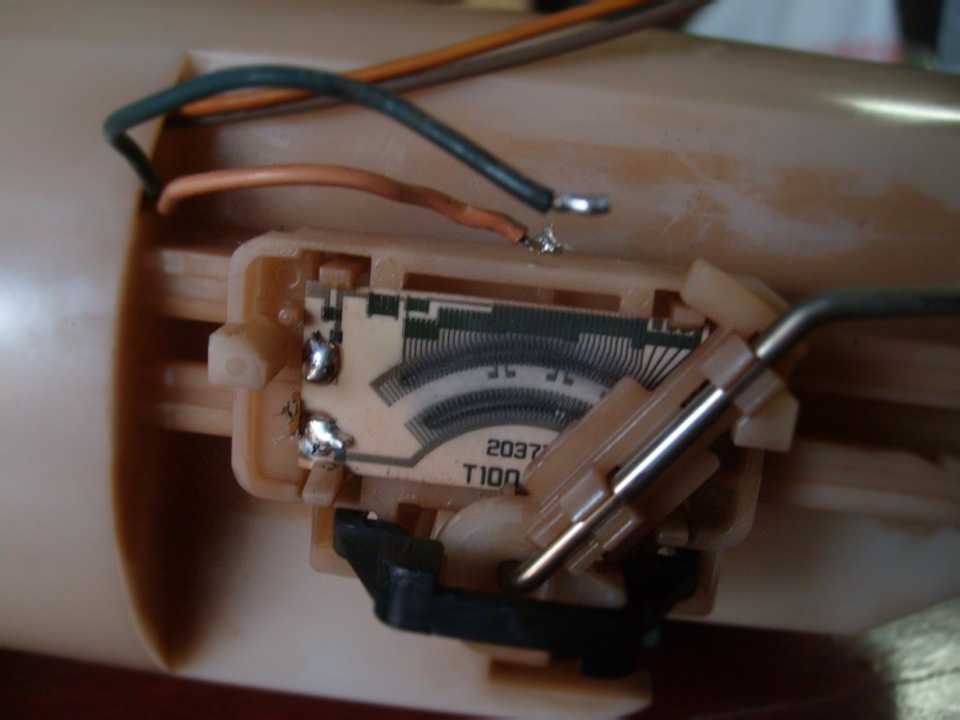

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

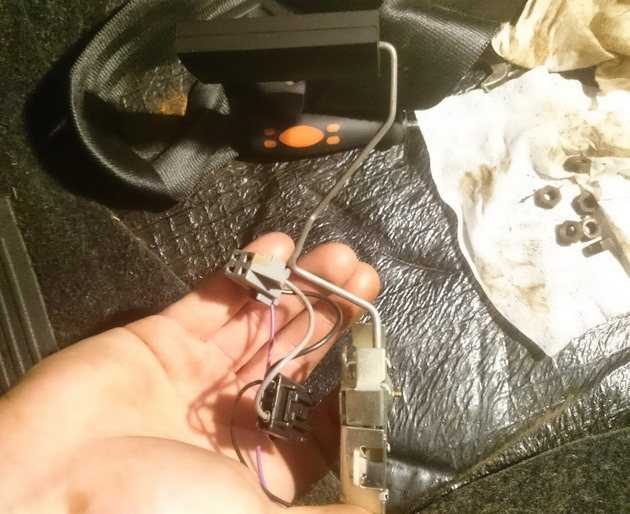

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Замена датчика уровня топлива

Если датчик уровня топлива показывает неправильно, значит его следует заменить. Для этого вам понадобится:

1. Новый датчик.
2. Крестовая отвертка.
3. Рожковые накидные ключи либо головки.
4. Отвертки.
5. Омметр.

Стоит учесть, что датчик находится в прямом контакте с топливом, поэтому необходимо придерживаться определенных правил безопасности. Сначала отключаем аккумуляторную батарею. Не обязательно полностью снимать аккумулятор, достаточно отсоединить от клеммы минусовый провод. Затем демонтируем датчик (как это сделать, мы рассмотрим ниже). Установку нового ДУТ производим в обратном порядке. При сборке желательно дополнительно обработать место стыка прокладки и прижимного кольца с помощью бензостойкого герметика.

как снять датчик уровня топлива

Чтобы снять ДУТ, делаем следующее:

1. Поднимаем сиденье второго ряда.
2. Далее нужно очистить площадь технического лючка от накопившейся грязи и пыли.
3. С помощью крестовой отвертки выворачиваем шурупы, которые удерживают лючок.
4. Отсоединяем от разъема жгут проводов.
5. Затем ключом на «17» откручиваем штуцеры и отводим топливные трубки в сторону, чтобы они не мешали демонтажу корпуса бензонасоса.

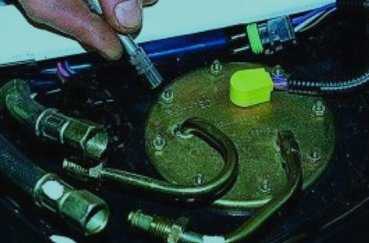

6. С помощью накидной головки на «7» отворачиваем крепежные гайки, которые фиксируют прижимное кольцо.
7. Если гайки закисли, используйте WD-40 либо другое аналогичное средство.
8. Удалив все крепления и поддев кольцо, аккуратно вынимайте весь узел из бензобака, вместе с рычагом и поплавком.
9. Следующий этап — откручивание с помощью крестовой отвертки двух винтов, которые удерживают датчик, и высвобождение электрического разъема насоса.
10. Далее вынимаем из корпуса насоса направляющие (фиксаторы нужно отогнуть отверткой).
11. На крышке насоса откручиваем болты, придерживая гайки при помощи ключа на «5».

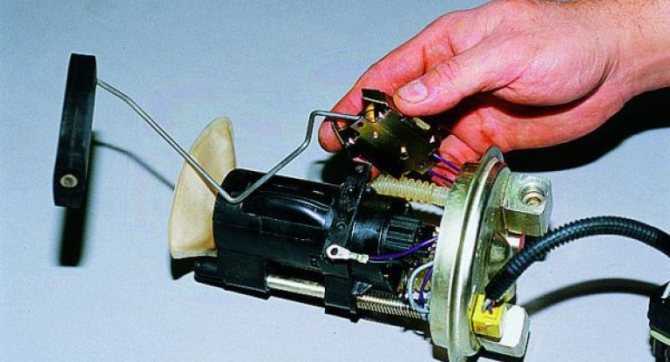

12. Демонтируя крышку, получаем доступ к датчику.

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Рекомендуем: Накачка шин азотом — реальные преимущества или маркетинговый ход?

Проверка устройства при помощи омметра

Не всегда нужно сразу менять датчик на новый. Бывает, что проблема заключается совершенно в другом узле автомобиля, например, инжекторе. Также, если измеритель неисправен, может быть возможность его отремонтировать. Следует перед проведением замены выполнить проверку датчика:

• Чтобы проверить устройство, подсоедините к его клеммам измеритель сопротивления. Измерять данный показатель требуется, когда рычаг и поплавок находятся в крайних позициях либо посередине.
• В нижнем положении, означающем нулевой уровень топлива, сопротивление должно равняться 285-385 Ом.
• В центральном положении, которое означает заполненность бака наполовину, омметр должен показать 100-135 Ом.
• Самая верхняя позиция — это наполненный на 100 процентов бак. Омметр должен выдавать 7-25 Ом.

Если хотя бы в одной позиции полученные показания расходятся с нормальными, проведите ремонт, либо замену датчика. После того как установите новый измеритель, удостоверьтесь, что установочная стрелка на крышке модуля направлена в сторону багажника. В противном случае вам потребуется опять демонтировать систему и повторять замену.

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.

https://youtube.com/watch?v=OSW9d6kQ6Eo

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Панель приборов не показывает уровень топлива, 2114

вот что нарыл:Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке.

Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините розовый провод от датчика указателя и соедините его с «массой». Включите зажигание:

– стрелка указателя отклонилась – неисправен датчик (замените);

– стрелка указателя не отклоняется – продолжите поиск неисправности.

Выньте комбинацию приборов из панели, не отсоединяя от нее колодки. Включите зажигание. Соедините проводом правый контакт 4 указателя уровня топлива (который соединяется с контактом 10 красной колодки):

– стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;

– стрелка указателя не отклоняется – замените указатель.

Стрелка указателя находится на отметке «1» шкалы независимо от количества бензина в топливном баке.

Отсоедините красную колодку с проводами от колодки 3 комбинации приборов. Включите зажигание:

– стрелка указателя отклонилась в начало шкалы – указатель исправен;

– стрелка указателя не отклоняется – неисправен указатель (замените).

пасибо, ща пойду попробую проделать данные операции)Только не ясна фраза «Отсоедените розовый провод от указателя» это типа снять всю фишку с бензонасоса и подключить к розовому проводу продок на массу?)

лампочка загорается от стрелки насколько понимаю

щас ищу схему. вообще на сколько помню от бензонасос идет 3 провода минус, плюс и сигнальный на уровень

ну там изначально 4 выходит, и они преобразуются в 3 потом))

Скорее всего контакты на поплавке! попробуй поставить рабочий, если пашет стрелка, значит действительно так, если нет то проверь жгут он через весь салон идет. масса не причем: бензонасос вообще бы не работал у меня такое было 2 дня потерял пока до массы додумался и нашел её))))

Ну я датчик вчера другой ставил рабочий, тоже ноль эффекта ?походу чета с приборкой (

тогда приборка или жгут. снимал её?

Приборку не снимал ещё, вот сейчас думаю снять да глянуть. Ну я делал изначально пересвет приборки, но после этого у меня он работал, стрелка там не прижата.

В смысле пересвет? до включения приборки зажми пимпу сброса пробега (настройки часов) и одновременно включи зажигание должны стрелки побежать. (типа диагностика приборки), если бак не шелохнеться то беда)))

В тесте приборке стрелка бегает, всё норм… а бенз не показывает всё равно ? Стрелка на нуле, и лампочка горит всегда

где то обрыв! прозвони жгут от бака. схему в нете порой.что найду подскажу.контакт на приборке проверь и на бензонасосе.дело точно не в приборке если тест работает!

( Да, на приборке тест работает щас пошел глянул фишку у бензобака, ну там никаких повреждений нету, походу гдето дальше обрыв есть(((А ты не подскажешь, на приборку идет один провод? Чисто на стрелку? или лампочка тоже идет с бензонасоса с фишки?

Пособие по замене

Если вы заметили, что регулятор уже не работает, то необходимо будет произвести его замену. Такую процедуру вполне можно осуществить в домашних условиях.

Перед тем, как приступить к процессу, подготовьте:

• новый регулятор;
• набор отверток;
• набор ключей.

Этапы

Итак, процедура замены выполняется следующим образом:

Поскольку контроллер является частью конструкции бензонасоса, произвести его демонтаж, не трогая модуль в целом, не выйдет. Чтобы получить доступ к данной конструкции, необходимо произвести демонтаж нижней части заднего сиденья, после чего убрать обивку багажного отделения.
Используя гаечный ключ на 7 нужно открутить саморезы по правой и левой стороне, в частности, речь идет о фиксаторах крышки бензобака. Также данные саморезы фиксируют обивку на боковинах.
Сделав это, вы увидите еще 8 саморезов, который фиксируют кромку крышки, их также необходимо выкрутить.
Следующим этапом будет демонтаж крышки топливного бака целиком, это можно сделать, подвинув ее немного вперед.
После этих действий вы увидите верхнюю часть насоса, вам необходимо произвести демонтаж колодки проводов, которая подключена к устройству, для этого может понадобиться гаечный ключ на 17. Также нужно будет выкрутить гайку магистрали, подающую горючее, от штуцера

Спешить в этом случае не стоит, лучше немного повременить, но все сделать осторожно и правильно. Перед тем, как полностью открутить крышку, сделайте один небольшой оборот — благодаря этому можно будет избавиться от давления, которое образовалось в системе.
Далее, по диаметру крышки вы сможете увидеть еще 8 небольших гаек, вам нужно их выкрутить, для этого используется гаечный ключ, но удобнее будет сделать это трещоткой.
Производя демонтаж бензонасоса, его следует приподнять вверх, после чего немного провернуть по часовой стрелке, а затем наклонить

Такие действия позволят не допустить повреждения поплавка устройства.
После демонтажа модуля приступаем к его разбору. Используя отвертку со шлицевым наконечником, необходимо сдвинуть стопорное кольцо, расположенное непосредственно на модуле. После этого с конструкции можно снять саму крышку. С клеммы датчика давления нужно снять провод, после чего отжимаются крепления непосредственно от крышки и отключаются колодки с проводкой от бензонасоса.
Фиксаторы контроллера отсоединяются, после чего само устройство сдвигается по пазам корпуса. Регулятор демонтируется и меняется на новый.

Возможные неполадки датчика уровня топлива

Эксплуатация автомобиля сопровождается поломками многих узлов и агрегатов и датчик, контролирующий расход топлива, не является исключением. Нарушения в его работе могут проявляться как полным отказом, так и погрешностями предоставляемой информации.

Неисправность в показателях

Своевременно выявить нарушения работы контрольного топливного узла позволят следующие признаки:

• стрелка-указатель уровня горючего не статична, находится в постоянном движении, дергается, может прыгать;
• при уверенной заправке «до полного бака» указатель уровня топлива будет показывать частично наполненный или пустой бак;
• при работающем моторе стрелка не отклоняется до фактического уровня бензина (солярки), находится в исходном положении;
• проблема может выглядеть как отсутствие предупреждения контрольной лампочки о предельно низком уровне топлива.

Всегда необходима диагностика. В некоторых случаях, например, если указатель не реагирует на запуск двигателя, возможно, перегорание предохранителя или потеря контакта на одном из питающих проводов (проверяется тестером), других – неисправность следует искать в механической части датчика.

Неисправность механизма

Некорректная работа механизма датчика может быть связана со следующими причинами:

• Поплавок потерял герметичность, и во внутреннюю полость поступило топливо. В этом случае независимо от наполненности бака, датчик проинформирует о его частичном наполнении или отсутствии топлива. Неисправность устраняют заменой поплавка или контрольного узла целиком.
• Нарушение геометрической формы проволочного держателя. Оно будет влиять на подвижность поплавка, и приборы начнут барахлить. Деформация происходит при длительной эксплуатации авто на неровной дороге или в условиях пересеченной местности в результате которой на механизм воздействует ударная нагрузка. Устранение неисправности представлено приданием держателю первоначальной формы.
• Повреждение корпуса прибора, сопровождающееся падением сопротивления. Это происходит при длительной эксплуатации с использованием топлива низкого качества, независимо от того инжекторный, карбюраторный двигатель, или ударных нагрузках в авариях. При этом показания контрольного индикатора будут занимать позицию максимально заполненного бака или находится в положении «ноль».
• Выход из строя резистивных элементов. Приборы контроля будут врать так же как в вышеприведенном случае. Прибор будет обманывать до полной замены узла.
• Нарушения крепления датчика к баку автомобиля. Последствия представлены тем, почему в салоне и багажнике машины ощущается характерный бензиновый или дизельный запах топлива.

Почему не работает датчик уровня топлива? Распространенные причины и способы ремонта

Наверное, многим приходилось сталкиваться с вопросом: почему не работает датчик уровня топлива? А бывает и такая ситуация: после запуска двигателя датчик показывает, что в баке пусто, а во время движения значение на датчике выходит на нужный уровень. Также возможен вариант такой: стрелка зависла на нуле, а на самом деле еще пол бака или значения на приборной панели постоянно изменяются. Без работающего как положено датчика бывает очень сложно, особенно при дальних поездках. Нужно постоянно держать в голове момент последней заправки и ее объем, и держать в багажнике на всякий случай канистру с топливом. В связи с массой неудобств из-за одного датчика, будем в статье разбираться в проблеме.Почему не работает датчик уровня топлива? В чем причина поломки? Попробуем в этой статье описать возможные варианты выхода из строя датчика, а также причины сбоя в показаниях. Наиболее часто встречаемым датчиком можно считать – потенциометрический. Такая распространенность обусловлена его простотой, не высокой стоимостью и четкостью получаемых значений. Однако изнашивается он также очень быстро, возможно окисление дорожек. Из-за большой распространенности данного вида датчика, возможные проблемы выхода из строя рассмотрим на его примере. Показания датчика скачутПричиной непостоянных значений датчика является изнашивание контактных дорожек на плате. Дорожки изнашиваются из-за постоянного воздействия бегунка датчика топлива. Одним из вариантов решить эту проблему с минимальными потерями – это загиб бегунка таким образом, чтобы он стал выше истертого места на плате. Однако если вытерся значительный участок, то подгибанием проблему уже не решить. В этом случае надо заменять датчик на новый. Перед заменой датчика надо изучить инструкцию и вычитать там информацию об его сопротивлении

Это весьма важно, так для одной марки машины могут быть датчики с различным сопротивлением, и при установке индикатора с несочетаемым сопротивлением, будет очень сложно ориентироваться в показаниях. Лучший вариант это извлечь старый прибор и отправиться с ним в магазин

Датчик уровня топлива «врет»Индикатор уровня топлива может, как занижать, так и завышать практические значения количества топлива. При таких симптомах, может помочь регулировка датчика. Существует два вида регулировки при таком виде неисправности.

• Первый: передвигаем штифт поплавка в два крайних положения, при этом на индикаторе стрелка должна попадать также в два крайних положения 0 (пустой) и 1 (полный). Если в крайнем из положений штифта стрелка не установилась в «0» или «1», то необходимо загнуть штифт таким образом, чтобы он остался подвижным и отрегулировать с загнутой осью;
• Второй метод: разберите панель приборов и доберитесь до самого датчика уровня топлива, снимете стрелку с него и присоедините провода на датчик обратно. Заведите машину и дайте выдержку порядка 10 минут. Затем выставьте ось указателя в крайнее положение «1» и подсоедините указательную стрелку.

Если датчик завис на «0»Нужно разобрать приборную панель и опять-таки добраться до индикатора топлива, найти контактные провода идущие к нему. Там будут гаечки, которые нужно открутить, зачистить наждачной бумагой (от окисления) и поставить назад, плотно затянув

Также необходимо просмотреть и зачистить все массы на кузове (отдельное внимание массе под ручником). При этой проблеме также возможным может быть заклинивание поплавка в баке

Ну и как самый распространенный вариант, выход датчика уровня топлива из строя.Каким образом выяснить: проблема в самом датчике или индикаторе?Берем мультиметр и замеряем сопротивление на датчике (проверка индикатора):

• если бак полный, то примерное значение сопротивления будет составлять около 7 Ом и менее;
• если примерно половина бака, то сопротивление колеблется от 108 до 128 Ом;
• если бак опустошён, то значение на мультиметре зарегистрируется примерно от 315 до 345 Ом.

Проверка датчика:

• отключаем провода, идущие на датчик;
• подключаем сопротивление (R=330 Ом) и добавляем в последовательную цепь резистор (R=10 Ом);
• заводим машину;
• начинаем изменять сопротивление на резисторе ползунком: от 0 до 10 Ом;
• стрелка на датчике должна плавать от «пусто» до «полный».

*также мультиметром легко проверить катушку зажиганияТак в зависимости от вышедшей из строя детали (датчик или индикатор), проводим замену на новую. Таким образом, в статье рассмотрена тема: почему не работает датчик уровня топлива. При выходе из строя такой детали, возможна масса вариантов причин от простейших к весьма сложным.

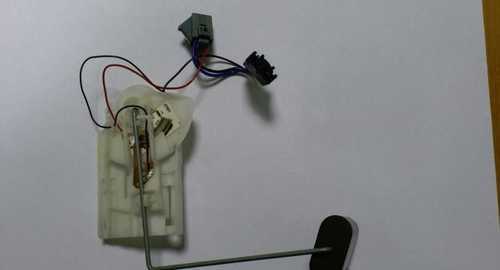

Из чего состоит и как работает

Датчик уровня горючего служит для того, чтобы вычислить количество находящегося в баке топлива и дать соответствующую информацию водителю через панель приборов. Составляющие элементы датчика:

• Резистор;
• Поплавок и рычажок;
• Скользящий контакт отключения-включения (включает и отключает контрольную лампу на приборной панели).

Его работа осуществляется за счет движения поплавка при изменении количества топлива. У переменного резистора меняется сопротивление, из-за чего сопротивление меняется также и в цепи. За счет этого сопротивления выводятся на панель. Как показывает практика, на ВАЗ 2114 устанавливают датчик БМ 150.

Общие сведения о датчике

Для начала рассмотрим основные особенности ДУТ:

1. В первый год или несколько лет устройство работает нормально и может выполнять все возложенные на него функции. Но поскольку сам по себе контроллер уровня топлива ВАЗ 2115 имеет достаточно хрупкий корпус, регулярные температурные перепады, особенно зимой, способствуют снижению его ресурса эксплуатации.
2. Владелец авто должен периодически производить диагностику регулятора, поскольку со временем его герметичность начинает нарушаться. Соответственно, как минимум необходимо время от времени зачищать контакты от окисления. Если контакты начала сыпаться, их можно просто заменить.
3. Выбор нового регулятора уровня топлива на ВАЗ осуществляется с учетом маркировки, отмеченной на корпусе.
4. Оригинальные устройства обладают аналоговым выходом на контрольный щиток. По сравнению с цифровыми девайсами такие варианты менее совершенны.
5. В случае выхода из строя регулятора расхода топлива бортовой компьютер будет сигнализировать об этом водителю.

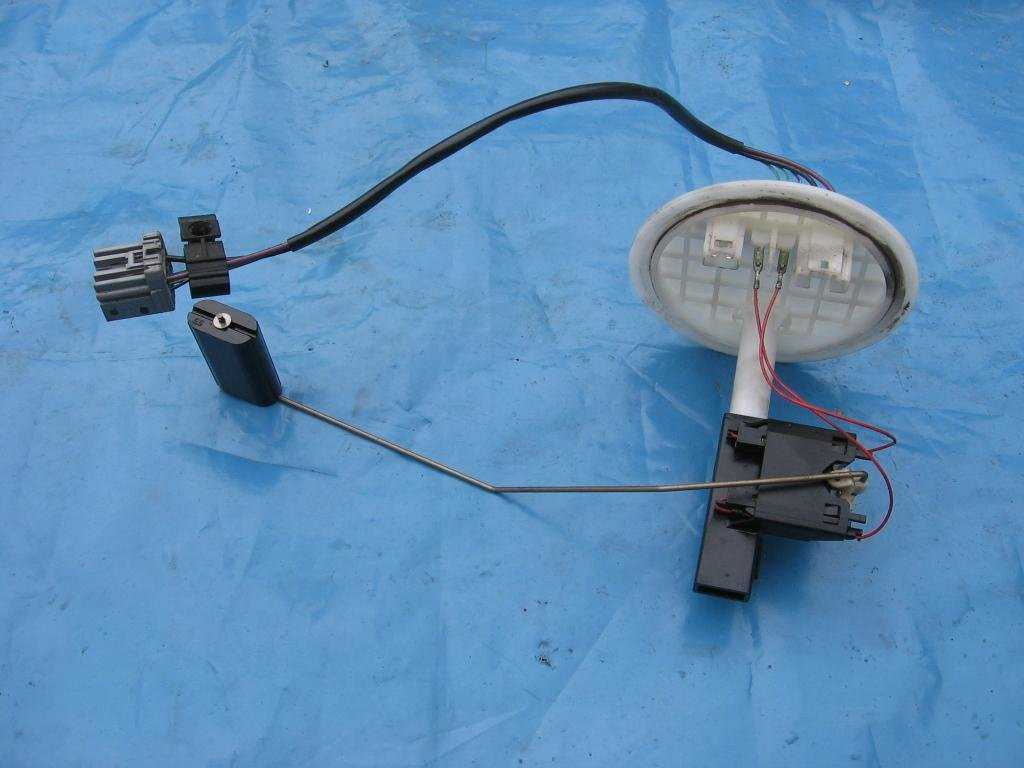

Бензонасос «четырки» со встроенным ДУТ

Где находится?

Если вы читаете эту статью, вам наверняка будет интересно знать, где находится контроллер. В автомобилях ВАЗ 2114 устройство находится в одном модуле с бензонасосом. Так что если девайс врет и вы хотите произвести его замену, вам придется демонтировать модуль целиком.

Устройство и принцип работы

Как можно догадаться, предназначение контроллера уровня бензина заключается в определении уровня горючего в бензобаке с последующей передачей этих данных на контрольный щиток.

Конструкция девайса состоит из:

• резисторного элемента;
• поплавка с рычагом;
• специального скользящего контакта для отключения и включения на приборной панели диодного индикатора состояния уровня горючего.

Что касается принципа работы, то регулятор топлива на ВАЗ 2114 функционирует в результате перемещения поплавка по мере замера объема горючего в бензобаке:

1. Показатель сопротивления на переменном резисторном элементе изменяется, в результате чего меняется и параметр сопротивления в цепи в целом.
2. В результате того или иного уровня сопротивления определяются параметры объемы бензина на контрольном щитке.

Также следует отметить, что отечественные транспортные средства оснащаются девайсами БМ-150 — эта информация вам пригодится, если вы решите заменить устройство своими силами (автор видео — Сергей Л).

Распространенные неисправности

Вариантов неисправности регулятора может быть несколько:

Показания устройства прыгают. Как правило, это обусловлено износом контактных дорожек на схеме, что происходит в результате постоянного воздействия бегунка конструкции. Чтобы избавиться от такой неисправности, можно попробовать загнуть бегунок так, чтобы он был чуть выше стертого на схеме места. Но если стерся большой участок, то вероятнее всего, регулятор надо будет менять полностью.
Врать девайс может в том случае, если он не отрегулирован, то есть проблему позволит решить обычная настройка.
Иногда бывает такое, что устройство зависает на «0». В этом случае придется производить демонтаж контрольного щитка приборов и найти сам индикатор, в частности, вам потребуются именно контакты. Гайки, на которых они фиксируются, нужно будет открутить, а сами контакты — зачистить

Помимо этого, следует уделить внимание и контактам на массе, то есть на кузове. В некоторых случаях причина кроется в том, что контроллер просто заклинил, но может быть и такое, что он вышел из строя.
