Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

1. Аккуратно распилить внешний корпус датчика.
2. Аналогичным образом распиливается второй датчик.
3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
4. Установить нагреватель в зонд, который будет применяться на автомобиле.
5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

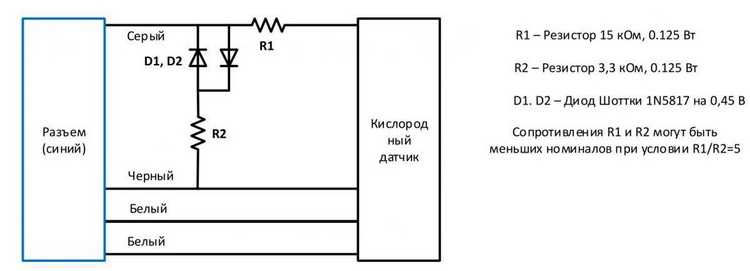

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

1. Пропилить корпус на верхней части зонда.
2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
6. Установить на концы проводов снятые соединительные элементы.
7. Соединить проводку с ответными кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

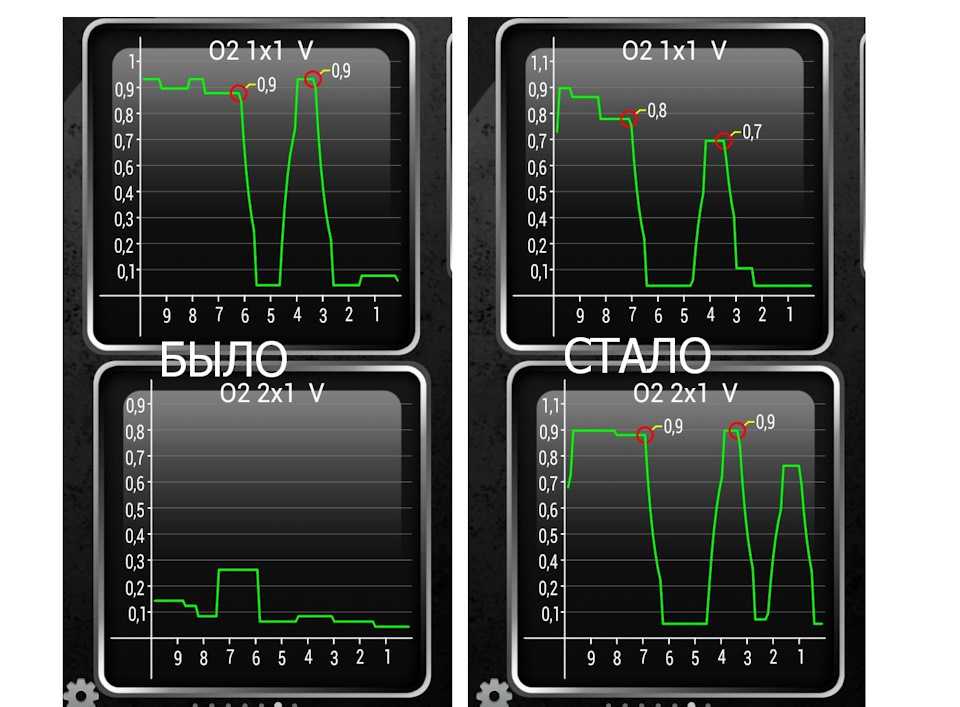

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

1. Аккуратно спилить защитные колпачки.
2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Виды

Чтобы датчик получил электронный сигнал о составе выхлопного газа, внутри него встроен специальный твёрдый электролитический элемент. И в зависимости от того, из какого материала состоит эта деталь, лямбда-зонды бывают следующих видов.

Циркониевый

Это самый популярный тип кислородного датчика. Изготавливается на основе диоксида циркония (ZrO₂). Также в состав этого датчика входит керамическая составляющая, легирована оксидом иттрия. Сверху он покрыт платиновыми электродами, которые играют защитную роль, а также проводят электрические импульсы. Платиновые пористые электроды дополнительно являются катализатором окислительных восстановительных реакций.

Внешняя часть циркониевого датчика взаимодействует с нагретыми выхлопными газами, а внутренняя – с окружающим воздухом. Лямбда-зонд хорошо защищён от воды, но в него попадает немного воздуха (это необходимо для корректной работы).

Принцип работы циркониевого лямбда-зонда основан на работе гальванического (либо твёрдооксидного) топливного элемента с твёрдым электролитом. Такой датчик может выявить только относительное количество кислорода в топливе.

Обращу ваше внимание, что такой датчик начинает проводить импульсы только при его нагреве более 300-400°C. И таким образом, если указанная температура не будет достигнута, то циркониевый датчик будет выдавать ошибку, пока не прогреется

Керамический изолятор с нагревателем позволяет лямбда-зонду прогреться быстрее. Датчик из циркония устанавливается перед каталитическим нейтрализатором.

Титановый

Такой лямбда-зонд визуально похож на вышеуказанный, но начинка здесь сделана из диоксида титана. При изменении количества кислорода в смеси изменяется проводимость титанового наконечника. Сигнал об этом поступает в электронный блок управления.

Отмечу, что титановый датчик начинает работать при температуре от 700°C, поэтому здесь установлен нагреватель. Титановый лямбда-зонд работает без доступа кислорода из атмосферы.

Поскольку титановый кислородный датчик имеет сложный механизм, он стоит дорого, поэтому этот датчик среди автолюбителей не так популярен. Но, несмотря на это, их включают в конструкцию многих продаваемых машин.

Далее рассмотрим, чем отличаются лямбда-зонды по своей конструкции.

Узкополосный и широкополосный

Узкополосный не может выявить малые отклонения в содержании кислорода. По-другому он называется двухточечным. Он определяет количество кислорода в выхлопном газе. Он применяется только на входе и выходе, когда как широкополосный устанавливается только на входе.

Широкополосный датчик – это более современный тип кислородного датчика. Он может не только выявлять, богатая или бедная смесь подаётся в двигатель, а также величину отклонения от эталонных значений.

А широкополосный тип датчика дополнительно имеет 2 ячейки: измерительную и насосную. Конструкция датчика держит постоянное напряжение. В измерительном блоке имеется газ, коэффициент избытка кислорода (λ) в котором равен единице. Когда ДВС работает на обеднённой топливной смеси, то насосная камера выносит лишний кислород наружу, а если на обогащённой, то происходит пополнение смеси кислородом из внешней атмосферы. То есть, когда в смеси – избыток кислорода, то напряжение возрастает, а при недостатке O2 — уменьшается. Значение силы тока здесь является детектором коэффициент избытка кислорода в отработавших газах. Напряжение здесь всегда стремится к эталонному значению (450 мВ).

Воздух проходит здесь через диффузионный зазор. Для перемещения кислорода внутрь и наружу меняется направление тока, а его значение пропорционально объёму газа.

Широкополосный датчик работает только при температуре более 600°C, этому способствует установленный в него нагревательный элемент. Устройство выглядит в виде электрода с двумя концами, которые контактируют с отработавшими газами и атмосферой.

Широкополосный датчик определяет коэффициент избытка воздуха точнее и быстрее и точнее, чем узкополосный: от 0,7 до 1,6. Это обеспечивается сенсорными и накачивающими ячейками.

По конструкции

По конструкции датчики различаются по количеству проводов и наличию нагревателя. Если лямбда-зонд не имеет нагревателя, то используется один или два провода. Если с нагревателем, то количество проводов 3-4.

Более старые версии кислородных датчиков были без нагревательного элемента, они разогревались от выхлопных газов через длительное время после запуска мотора. Более новые модели датчиков имеют в наличии нагреватель, поэтому он начинает работать гораздо быстрее.

Функции и принцип действия датчика лямбда.

Для обеспечения идеального коэффициента конверсии каталитического нейтрализатора требуется обеспечить оптимальное сгорание топливо-воздушной смеси. В случае бензинового двигателя это достигается при соотношении воздух-топливо, равном 14,7 кг воздуха на 1 кг топлива, такой состав называется стехиометрическая топливная смесь.

Стехиометрическая смесь — это состав смеси в таких пропорциях топлива и воздуха, при которых происходит полное сгорание смеси без остатка избыточного кислорода. Теоретический коэффициент избытка воздуха топливной стехиометрической смеси равен единице.

Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретическим потреблением воздуха и фактическим потоком воздуха:

λ = поток подаваемого воздуха: теоретический поток воздуха равен единице.

λ = 14,7 кг: 14,7 кг = 1

Принцип лямбда-датчика основан на измерении сравнения кислорода. Это означает, что оставшееся содержание кислорода в выхлопных газах (приблизительно 0,3–3%) сравнивается с содержанием кислорода в окружающем воздухе (около 20,8%).

Если остаточное содержание кислорода в выхлопных газах составляет 3% (обедненная смесь), возникает напряжение 0,1 V из-за разницы по сравнению с содержанием кислорода в окружающем воздухе.

Если оставшееся содержание кислорода составляет менее 3% (богатая смесь), напряжение датчика возрастает до 0,9 V пропорционально увеличению разницы. Содержание оставшегося кислорода измеряется с помощью нескольких лямбда-зондов.

Исправность лямбда-зондов обычно проверяют во время испытания на выбросы выхлопных газов. Поскольку он подвержен определенному износу, его следует регулярно проверять, чтобы убедиться, что он работает должным образом.

Как часто нужно проверять лямбда-зонд? Ответ: приблизительно каждые 30 000 км, например, при проведении техобслуживания в автосервисе.

За ужесточением законов, направленных на сокращение выбросов выхлопных газов, последовало усовершенствование технологии последующей обработки выхлопных газов.

Как продлить срок службы лямбда-зондов и когда его менять

Зная, на что влияет лямбда-зонд, довольно просто определить неисправность этого элемента. Например, если вы заметили, что:

• на холостых оборотах или на малом газу мотор неустойчиво работает или вовсе глохнет;
• расход топлива значительно увеличился;
• динамические характеристики авто резко ухудшились;
• после выключения двигателя появилось своеобразное потрескивание в области катализатора, сопровождающееся неприятным запахом сероводорода (или как говорится в простонародье «тухлых яиц»);

то, скорее всего, пришло время менять ЛЗ и продлить «жизнь» этому элементу не получится. Однако, если все системы работают исправно то увеличить срок службы датчика можно если:

• Использовать только качественный бензин, рекомендованный для вашего автомобиля.
• Выбирать проверенные жидкости с присадками, сопровождающиеся сертификатами соответствия.
• Никогда не использовать герметики для фиксации датчиков (особенно это касается силиконовых составов).
• Не запускать двигатель многократно за короткий отрезок времени.
• При проверке работоспособности цилиндров, не отключать свечи зажигания.
• Не перегревать выхлопную систему машины (кислородные датчики способны выдерживать только до 950 градусов).
• Не использовать для обработки наконечников датчиков химически активные составы.
• Следить, чтобы место соединения датчика и трубы оставалось герметичным.

Придерживаясь этим советам, вы сможете дольше эксплуатировать ЛЗ на своем автомобиле.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

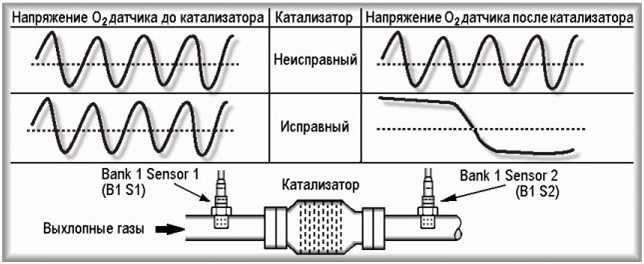

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Проверка титанового датчика осциллографом

Упрощенная электрическая схема системы измерения кислорода

Упрощенная электрическая схема системы измерения кислорода титановым датчиком

Система измерения кислорода титановым датчиком:

Цепь делителя напряжения. Внутренний резистор.

Напряжение датчика изменяется по мере изменения содержания кислорода в отработавших газах.

Сопротивление датчика также изменяется по мере изменения содержания кислорода в отработавших газах.

Напряжение подается на аналого-цифровой преобразователь (B).

Блок управления автомобиля производит сравнение цифрового выхода с данными внутренней справочной таблицы.

Для поддержания правильного соотношения топливовоздушной смеси блок управления регулирует сигнал на инжекторы. Напряжение, подаваемое в цепь делителя напряжения, должно быть исключительно стабильным, так как блок управления воспринимает любое изменение как изменение содержания кислорода в отработавших газах.

Схема поддержания стабильного напряжения датчика:

Изменяющееся напряжение аккумуляторной батареи проходит через цепь регулятора (A), при этом цепь регулятора поддерживает напряжение постоянным.

Блок управления использует ШИМ-сигнал для управления температурой датчика (C).

Для производства измерений осциллоскопом измеряется напряжение между точками X и Y указанными на принципиальной схеме.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.

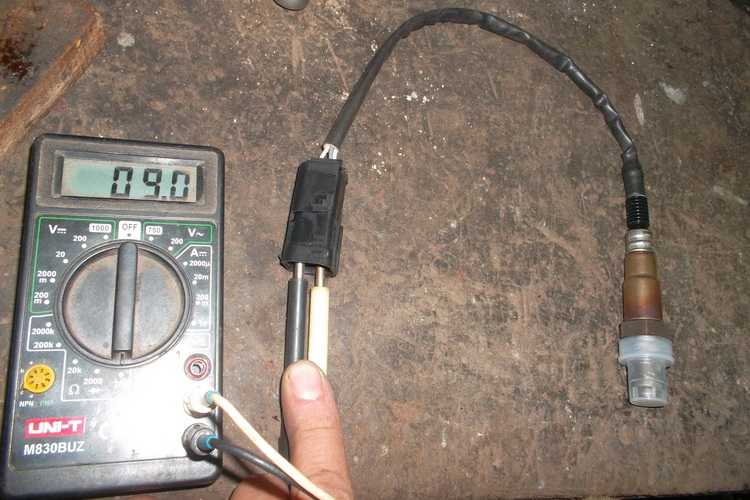

5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

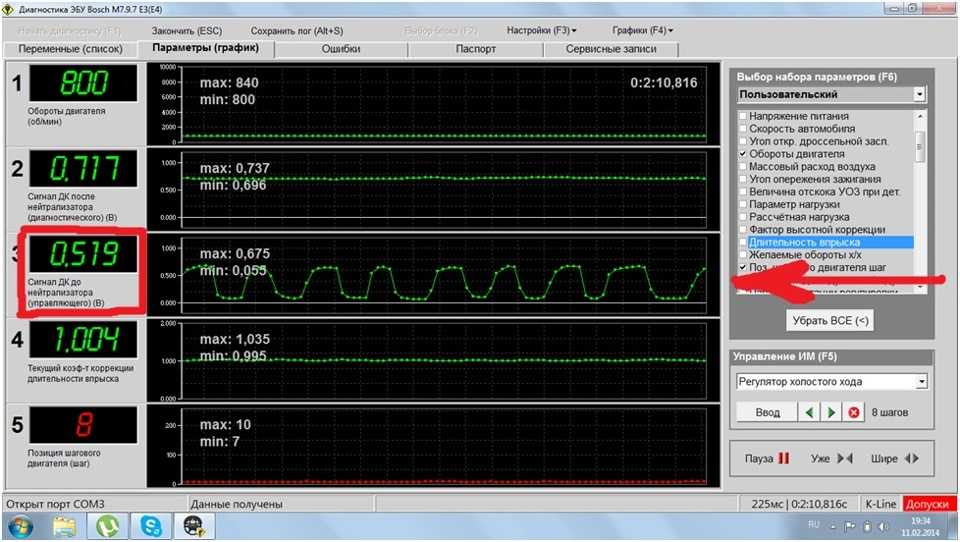

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

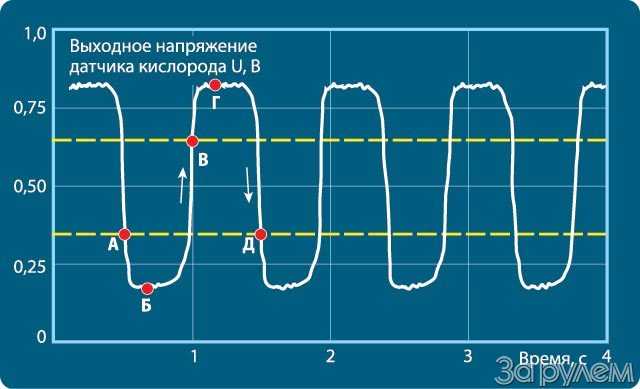

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Статьи по теме

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

В машине пахнет бензином: разбираемся в причинах и ищем способы устранения

Цилиндрические горизонтальные редукторы: конструкция и области применения

Смазки для автомобиля: основные типы и нюансы применения

Обезжириватель для авто: как выбрать правильно

Отказы лямбда-зондов

К сожалению, датчики  лямбда-зонд выходят из строя. Теоретически зонд должен выдерживать до 150000 км. В оптимальных условиях хорошие зонды могут выдержать гораздо больше.

Каковы типичные симптомы отказа лямбда-зонда?

• значительное увеличение расхода топлива — в среднем на 50 процентов.
• самопроизвольные изменения частоты вращения двигателя
• черный дым из выхлопной трубы
• увеличенное количество окислов углерода и углеводородов в выхлопе
• снижение мощности двигателя
• загорается контрольная лампочка двигателя (в случае титановых и широкополосных датчиков, подключенных по системе EOBD)

Какие методы используются механиками для проверки технического состояния лямбда-зонда?

• Проверка датчика на механические повреждения
• Проверка состояния штекера и его контактов
• Проверка состояния проводов и их расположение, подключение зонда к контроллеру (может потребоваться разобрать детали салона автомобиля)
• Мониторинг состояния самого зонда с использованием специальных устройств — проверка работы теплового контура зонда, контроль изменений напряжения, генерируемых зондом, с помощью осциллографа и / или диодного тестера кислородного датчика, проверка состояния зонда с помощью диагностического компьютера и системы EOBD (в случае титановых и широкополосных зондов) ).

Каковы недостатки лямбда-зондов и в чем их причина?

• Внутреннее короткое замыкание в датчике — датчик изношен
• Внешнее короткое замыкание — причиной может быть повреждение электрических проводов (изгиб, растрескивание, и т.д). Кабели также могут быть повреждены из-за механических воздействий.
• Нет напряжения — возможно, кабель или штекер расплавились из-за контакта с горячими компонентами выхлопной системы.
• Возможна коррозия выхлопной системы
• Перегрев зонда — вызван слишком высокой температурой выхлопных газов. Это может быть связано с ослабленными клапанами или неправильным моментом зажигания
• Загрязнение зонда с белым или красным покрытием, это связано с использованием неподходящих присадок для топлива или топлива низкого качества.
• Загрязнение зонда жирным и черным покрытием — вызвано износом двигателя, что приводит к потреблению большого количества моторного масла
• Загрязнение зонда зеленое — из-за утечки хладагента в камеры сгорания. Это часто является признаком повреждения прокладки под головкой двигателя.
• Загрязнение зонда темно-коричневым покрытием — длительная езда на чрезмерно богатой топливно-воздушной смеси, что может быть вызвано выходом из строя системы впрыска.
• Механическое повреждение проводов — как при внешних коротких замыканиях.
• Механическое повреждение зонда — удар зонда о камень во время движения.
• Грязные контакты на вилке — из-за окисления — вы можете попытаться очистить их с помощью очистителя для электрических контактов.

Лямбда зонд не ремонтопригоден. Они всегда меняются на новые. Вы можете отремонтировать только кабель питания и электрический разъем.

Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.
