Как выставить зажигание на ауди 100

Сообщение LittleTOXA » 31 июл 2009, 23:32

В блоке управления двигателя можно выполнить процедуру адаптации дроссельной заслонки. Делается это для того, чтобы заново обучить блок, где есть реально закрытое положение заслонки, а где открытое. Со временем из-за грязи этот диапазон немного меняется, для его восстановления и проводится адаптация. Адаптацию дроссельной заслонки поддерживают не все двигатели, однако большинство — поддерживает.

1) Заходим в блок «Двигатель» 2) Выбираем «Базовые установки» 3) Вручную вводим канал «60» и жмём «Запуск». Если чуть выше справа есть кнопка On/Off, ее также нужно нажать. Если пишет «Ошибка», то канал — 98й. Если и там и там «Ошибка», значит Ваш мотор не поддерживает эту функцию и заслонка автоматически адаптируется при каждом запуске.

Двигатели ABC — проблемы с диагностированием

Цитата

Сообщение LittleTOXA » 01 авг 2009, 23:02

Часто возникают проблемы «прочитать» блок управления двигателем АВС (Ауди-100, 2.6л). Проблема вызвана производителем блока (Hella) и до конца не изучена.

Фактически, «обычные» К-Лайн адаптеры работать с этим блоком не могут, для работы с ним требуется HEX-CAN адаптер.

В любом случае рекомендуем прежде всего попробовать «прочитать» блок программой VAG Tool.

Re: Двигатель

Цитата

Сообщение LittleTOXA » 19 сен 2009, 12:06

Выставление зажигания на двигателях ABK (Ауди 80, Ауди 100 и Ауди А6 1990-1996 г.в.):

1) Базовые установки, группа 00; 2) Блок не вмешивается в регулировку УОЗ. Взять стробоскоп, поднять обороты до 2250 и выставить 6 градусов. 3) Выйти из Базовых установок, закрепить распределитель.

Re: Двигатель

Цитата

Сообщение Denis 567 » 24 окт 2009, 11:33

Re: Двигатель

Цитата

Сообщение LittleTOXA » 25 окт 2009, 00:49

Re: Двигатель

Цитата

Сообщение Denis 567 » 26 окт 2009, 06:15

Re: Двигатель

Цитата

Сообщение LittleTOXA » 26 ноя 2009, 23:30

Я еще не уверен насчет дизельного мотора, но в бензиновых угол — в Двигатель — Адаптация — 09 канал. Каждая циферка, отличная от 00 — 0.75 градуса опережения.

Re: Двигатель

Цитата

Сообщение LittleTOXA » 25 мар 2010, 22:23

Channel 01 — injected quantity ( кол-во впрыскиваемого топлива на Хол. Ходу)

Channel 02 — idle speed (регулировка оборотов Х.Х.)логин не нужен

Channel 03 — EGR ( работа системы рециркуляции отработавших газов)

Channel 04 — не трогать. (угол впрыска)

Channel 05 — starting conditions (количество топлива при запуске)

Channel 12 — изменение времени работы свечей накала ( подогрева перед запуском)

Channel 18 – настройка ограничителя скорости. Можно только понизить, обратно не вернёшь!

Login code: AVF 12233 2.5 V6 TDI type AFB – 26262

Channel 01 — настройка оборотов холостого хода.

Channel 02 — подстройка состава смеси, при увеличении нагрузки. обогащение смеси под нагрузкой, когда тапка нажимается резко.

Channel 03 — подстройка состава смеси, при уменьшении нагрузки. обогащение смеси при плавном нажатии на тапку или при замедлении.

Channel 04 — обогащение в фазе *после старт*

Channel 05 — обогащение в фазе *прогрев*

Channel 06 — лямбда-регулирование. Задает скорость реакции контроллера на изменение сигнала с лямбды, большие значения — реакция быстрее, меньшие значения — реакция медленнее.

Channel 07 — дополнительная компенсация ограничителя скорости. Задает ограничение, добавляя по 1км/час

Channel 08 — отвечает за обогащение в фазе «старт».

Channel 09 — компенсация угла опережения зажигания. Регулирует угол с шагом 0.75 градуса во всем диапазоне оборотов

Channel 10 — базовый коэффициент подстройка по топливу (работает во всех режимах)

Channel 11 — рециркуляции выхлопных газов (EGR/AGR)

Channel 12 — настройка давления наддува, только для турбо машин, большие значения — увеличивают давление наддува, меньшие значения — уменьшают давление наддува.

Channel 13 — не используется

Channel 14 — дополнительная компенсация момента на х.х. Регулирует нагрузку двигателя на холостом ходу большие значения — увеличивают спецификацию по нагрузке на холостом, меньшие значения – уменьшают.

Логины: APT/APU = 01283, либо 12830, либо 07825, либо 37825, 45678 ADR (до 97 года вып.) = 06589 ADR (vin ЭБУ: 8D0 907 558) = 03256 ADR (примерно после 98 г.вып.) = 02145 ABC (только для блоков 4A0 907 473D/P) = 02102 ACK = 01283 APU, APT, ADP, AWT: 01283, 12830, 07825, 37825 ABC: 02102)

1. Система зажигания (бензиновые двигатели)

Меры предосторожности при работе с системой зажигания

Не касаться и не отсоединять высоковольтные кабели при работающем двигателе или проворачивании двигателя стартером.

Обязательно выключать зажигание перед отсоединением и подсоединением проводов системы зажигания (то же самое касается подключения проводов измерительных приборов).

Если коленчатый вал двигателя проворачивается стартером без запуска двигателя (например, при проверке компрессии), отсоединить разъем выходного каскада катушек зажигания и разъем блока управления впрыском. По завершению работы удалить коды неисправностей из памяти автомобиля.

Обязательно выключать зажигание перед мытьем двигателя.

Обязательно выключатель зажигание перед отсоединением и подсоединением аккумуляторной батареи, чтобы не повредить блок управления двигателем.

Запуск двигателя от пускозарядного устройства допускается только в течение одной минуты при максимальном напряжении 16.5 В.

Автомобили с определенной или предполагаемой неисправностью в системе зажигания могут буксироваться только после отсоединения разъема выходного каскада.

Никогда не подключать конденсатор к выводу 1(-).

Не заменять ротор распределителя зажигания сопротивлением 1 кОм (идентификация: R1) любым другим ротором (в том числе с защитой от радиопомех).

Для подключения измерительных приборов (например, вольтметра V.A.G 1527 B или портативного мультиметра V.A.G 1526 A) обязательно использовать комплект переходников V.A.G 1594 A.

Устройство системы зажигания бензиновых двигателей

Система зажигания двигателей 1.8 л (ADR)

Момент опережения не регулируется, определяется блоком управления двигателем
Система зажигания	Двусвечная с двумя катушками зажигания
Момент затяжки свечей зажигания	30 Н·м
Сопротивление на разъеме свечи зажигания	Примерно 2 кОм
Последовательность зажигания	1-3-4-2
Регулировка частоты вращения коленчатого вала путем деактивации топливных форсунок	Примерно 6800 об/мин

Катушки зажигания -N70-, -N127- (с выходными каскадами). Фиксатор разъема. Винт (момент затяжки: 6 Н·м). Разъем свечи зажигания с высоковольтным проводом (для первого цилиндра). Разъем свечи зажигания с высоковольтным проводом (для второго цилиндра). Свеча зажигания (момент затяжки: 30 Н·м; для снятия и установки использовать свечной ключ, например, 3122 В). Разъем с тремя выводами (позолоченные контакты; для датчика детонации 1 -G61-; для датчика детонации 2 -G66-). Винты (момент затяжки: 20 Н·м; от соблюдения момента затяжки зависит правильная работа датчика детонации). Датчик детонации 1 -G61- (позолоченные контакты). Датчик детонации 2 -G66- (позолоченные контакты). Разъем с тремя выводами (черный; для датчика Холла –G40-). Винт (момент затяжки: 10 Н·м). Датчик Холла -G40-. Винт (момент затяжки: 25 Н·м). Шайба (коническая)

Ротор датчика Холла -G40- (обращать внимание на правильность установки). Уплотнение (в случае повреждения заменить новым)

Разъемы свечей зажигания (для цилиндров 3 и 4). Выводной штифт. Провод массы. Разъем. Гайка (момент затяжки: 6 Н·м; перед отворачиванием и затяжкой нужно отключить зажигание).

Коды двигателей	AAE	AAD	ABK	ACE
Угол опережения зажигания (при температуре моторного масла не ниже 80°С) при частоте вращения коленчатого вала 750~1000 об/мин	Норма	4~8° до ВМТ
Настройка	6±1° до ВМТ
Последовательность зажигания	1-3-4-2
Момент затяжки свечей зажигания	30 Н·м

Фотоотчет Регулировка УОЗ без стробоскопа, двигатель AAR Audi 100 C4

Я здесь живу

Вообще считается, чтоб без стробоскопа и базового режима настроить УОЗ точно нельзя. Но. на территории бывшего СССР не бывает ничего невозможного Понятное дело, что не каждый владелец хочет покупать стробоскоп и входить в базовый – именно для таких людей захотел найти способ “ручной” настройки. Было любопытно, как это осуществить. Почитав разные варианты из сети и попробовав на деле – понял что они не дают совпадения с углом в 15гр. в базовом. Но методом тыка все-таки способ был найден Даже мультиметр для этого не нужен впринципе

Настройка УОЗ без стробоскопа для двигателя AAR 2,3 литра. Поехали 1) Для начала проверить, что метки распредвала и коленвала верно стоят. Для вращения двигателя крутим ключом “на 32” шкив насоса ГУР, свечи выкручивать не надо, оно и так крутится (иногда чуть буксует, можно рукой прижимать ремень ГУРа к шкиву). Метки должны быть в положении: -на ГБЦ:

При этом под заливной крышкой видим, что кулачки разведены одинаково в стороны:

-на блоке шкив коленвала имеет метку, которая должна совпасть с меткой на защитной крышке:

-на КПП при этом в окошке рассекается метка “0”:

ВАЖНО проверить совпадение меток, ведь КВ и РВ делают разное кол-во оборотов. Только когда видны метки РВ (точка) и КВ (“0”) – идем дальше

2)Если все ОК, то в этом положении, когда видны все метки, вставляем трамблер и бегунок по его меткам, примерно так:

Надеваем крышку и ВВ провода так:

3) Ключом “на 32” за шкив насоса ГУР чуть сдвигаем метку КВ “0” и выставляем “15”. У меня помазаны канцелярским белым корректором – чтоб лучше видеть:

4)Центральный ВВ-провод кинуть в сторону на пластик (можно и без свечи):

5) Еще пару фото для взаимного ориентировочного (!) расположения с бегунком/без него при правильном УОЗ:

6)Подключаем мультиметр (режим постоянного напряжения DC, до 20v), красный щуп – к красно-черному проводу фишки, черный щуп – к среднему проводу. Не разъединяя фишки от траблера. (Мультиметр вобщем-то не нужен и чехол фишки не надо стягивать, но об этом позже). Поворачиваем ключ зажигания в первое положение, появится напряжение 10,5в на тестере:

7)Теперь секретная технология Берем бегунок в руку и одним пальцем давим на центр в направлении к ГБЦ, а вторым пальцем давим на него в направлении “по часовой стрелке”:

Дело в том, что там всякие люфты есть на зубьях и валу, поэтому чтоб настроить УОЗ мега-точно нужно именно так жать, как показано.

8 ) Одновременно удерживая бегунок, второй рукой крутим корпус траблера (лапка должна быть слегка ослаблена гайкой “на 13”). Крутим сначала корпус “против часовой” – смотрим на показания мультиметра, в какой-то момент его значение “10,5в” сменится на “5в”. Затем очень медленно крутим корпус “по часовой”, в момент когда значени “5в” сменится на “10,5в” сработает реле бензонасоса с характерным звуком (“у-у-у” ). Вот в этот самый момент и нужно остановиться – УОЗ будет таким, как надо, затягиваем лапку.

Вот этот звук срабатывания реле б/насоса можно и использовать как ориентир. Т.е. мультиметром можно вовсе не пользоваться, просто крутим корпус “против часовой” градусов на 10, а затем медленно “по часовой” крутим, пока не “загудит” бензонасос – и в этот момент останавливаемся и затягиваем лапку. Можно ориентироваться на фото из п.5 – итоговое финальное положение у Вас будет примерно такое (отклонение метки может быть в пределах пару мм от того, что на фото). Главное – это момент срабатывания реле. Возвращаем на место “пыльник”:

И надеваем крышку, втыкаем центральный провод, заводимся и катаемся.

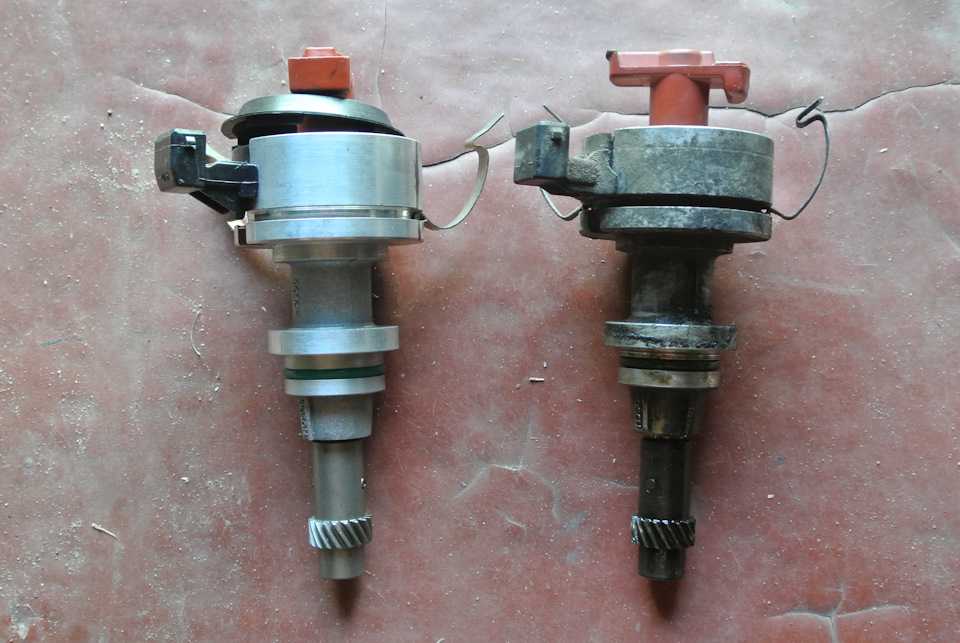

Все, УОЗ настроен правильно. Я попробовал для статистики 2 разных трамблера воткнуть и выставить УОЗ таким способом, затем сравнил результат со стандартным способом (вход в базовый режим и свечение стробоскопом) – совпадение способов идеальное, стробоскоп светит четко в “15”.

Поэтому, если хочется иметь правильный УОЗ, а нету стробоскопа – он нахрен и не нужен

Замечания, критика – приветствуются. Давайте обсудим

P.S. от Админа – отчет добавлен на сайт: Регулировка угла опережения зажигания (УОЗ) без стробоскопа Спасибо!

AUDI 100 — Клуб Любителей

Сайт для тех, кто любит свою Audi

• Список форумов‹Всё о наших машинах‹Мотор(Бензиновый)
• Изменить размер шрифта
• Для печати

• FAQ
• Регистрация
• Вход

как выставить зажигание.

Shanghai07region » 20 янв 2016 01:02

traktorist » 20 янв 2016 11:02

Вот же подробная инструкция:Для установки зажигания необходимо:1. Вывернуть свечу первого цилиндра (считая от радиатора и заглушить отверстие бумажной пробкой, затем поворачивать рукояткой коленчатый вал до выталкивания пробки. Это означает, что в первом цилиндре происходит такт сжатия. После этого продолжать медленно поворачивать коленчатый вал до совмещения метки установки зажигания на шкиве коленчатого вала со штифтом (Москвич-412) или метки на шкиве со второй меткой на крышке блока (ВАЗ-2101).

2. Снять крышку распределителя, повернуть ротор в положение, при котором его разносная пластина будет совпадать с боковой клеммой крышки первого цилиндр (пластинка ротора направлена на клем му низкого напряжения корпуса), в та ком положении установить прерыватель-распределитель в гнездо блока, слегка поворачивая за ротор, ввести валик в зацепление с приводом, завер нуть от руки гайку крепления прерывателя-распределителя к двигателю установить октан-корректор на нулево деление.

3. Присоединить контрольную лам пу одним проводом к клемме низкоп напряжения прерывателя, а другим на массу.

4. Включить зажигание и поворачи вать корпус прерывателя-распределителя против направления вращения ро тора (на двигателе АЗЛК-412 по часовой стрелке, а на двигателе ВАЗ-2101 против часовой стрелки) до начал; размыкания контактов. В момент раз мыкания контактов контрольная лампа загорается. Момент размыкания кон тактов можно также определить . Для этого провод высокого на пряжения, вынутый из центральное клеммы распределителя, надо держать на расстоянии 3-4 мм от массы и по ворачивать корпус прерывателя-распределителя. В момент размыканш контактов между проводом и магам появляется искра.

5. Выключить зажигание, затянуть ключом гайку крепления прерывателя-распределителя к двигателю, закрыть крышку распределителя, начиная с клеммы первого цилиндра, присоединить провода высокого напряжения к свечам в направлении вращения ротора по порядку работы цилиндров двигателя. Присоединить трубку вакуумного автомата опережения зажигания (двигатель АЗЛК-412).

6. Пустить двигатель, прогреть его до нормальной температуры и двигаясь со скоростью 50 км/ч на прямой передаче по ровной дороге, резко увеличить скорость. При этом в двигателе должны быть слышны слабые непродолжительные металлические стуки. Отсутствие стуков указывает на позднее зажигание, а непрекращающиеся стуки — на раннее зажигание.

Уточнение угла опережения зажигания в этом случае осуществляется октан-корректором.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Audi 100 2.3 NF › Бортжурнал › Та-Да, или выставление зажигания по меткам ????

Первое что делаем:Выставляем метки здесь:

Нужно что бы риска, совпала с точечкой на защите ( показано толстой стрелочкой ) Смотреть нужно под углом показанным тоненькой стрелочкой, у меня вышло примерно так ( на фото видно мою риску на защите, сделанную отвёрткой, т.к. у меня была снята ГБЦ, поставил ВМТ заглядывая в 1-ый цилиндр ;)) )

Следующее что делаем:Выставляем метки здесь:

Здесь нужно, что бы риска на распред.вале совпала с прокладкой клапанной крышки через окошечко ( смотрим под прямым углом )

Выставляем метки здесь:

Откручиваем гайку под трамблёром, убираем фиксатор трамблёра, вытаскиваем трамблёр, совмещаем метку на трамблёре, и метку на бегунке (центр Т — образной металлической вставки на бегунке, это и есть метка) вставляем трамблёр ( ИМЕННО В ТОТ МОМЕНТ, КОГДА СТОЯТ ВМТ Колен.вала и Распред.Вала ) что бы метки смотрели на 1-ый цилиндр ( Тогда будет порядок с проводами ),Фиксируем, закручиваем гайку на 13.

Смотрим как должна стоять крышка трамблёра, примечаем, в том месте где стоят метки, и будет первый ВВ провод.Ставим, фиксируем крышку, и начинаем подсоединять ВВ провода, по часовой стрелке в последовательности указанной на блоке двигателя ( или на ГБЦ )

В порядке цветов радуги, подключены ВВ провода (Кр.Ор, Жёл, Зел, Гол) Синий — центральный.

Ну и получаем примерно такую картину, что мы видим?

Если где-то ошибся, Эксперты — поправьте
