Требования, предъявляемые к устройству карданных передач:

• возможность передачи  крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

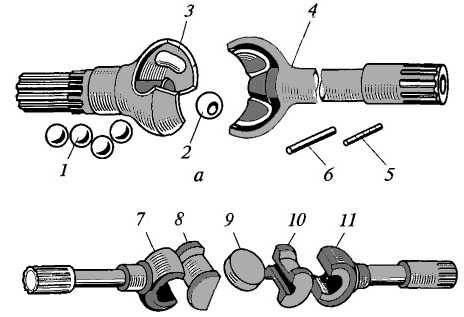

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Перспективы развития системы карданной передачи

Классический ШНУС имеет некоторые технологические недостатки. Скорость вращения его валов изменяется в процессе движения. При этом ведомый вал может ускоряться и замедляться при стабильной скорости ведущего вала. Это приводит к ускоренному износу механизма, а также создает лишнюю нагрузку на задний мост. Также работа шарнира сопровождается вибрацией. Назначение карданной передачи может выполнять вал, оборудованный ШРУСами (передним и задним). Подобные системы уже сегодня применяются на некоторых внедорожниках. Также ШРУСом может быть оборудована карданная передача автомобиля ВАЗ-2107 и другой «классики». В продаже имеются ремонтные комплекты.

Использование шарнира равных угловых скоростей позволяет ликвидировать недостатки, свойственные классической крестовине. Скорость вращения вала выравнивается, исчезает вибрация, КВ не требует балансировки после ремонта, до 17° увеличивается угол передачи крутящего момента.

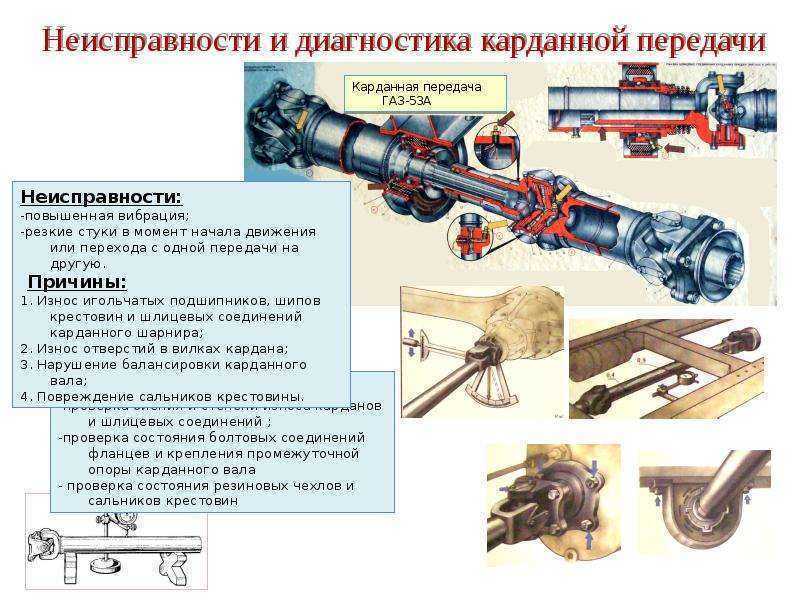

Проверка состояния карданного вала

Проверку состояния кардана проводят, если появилась вибрация при движении на высокой скорости, гул, шум, стуки, которых раньше не было. Для проверки карданного вала необходим подъемник, эстакада или смотровая яма. Если проверка проводится на яме или эстакаде, необходимо поднять заднюю (если проверяете передний карданный вал, то переднюю) сторону автомобиля так, чтобы колеса свободно вращались. О том, как безопасно поднимать автомобиль, читайте в статье (Замена и восстановление амортизаторов).

Проверка проводится в несколько этапов:

1. Проверка затяжки соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Если где-то нет гроверной шайбы, то велика вероятность, что под действием вибрации гайка открутится и болт выпадет. Момент затяжки должен соответствовать указанному в инструкции по эксплуатации.
2. Проверка состояния эластичной муфты. Для этого необходимо медленно крутить карданный вал и внимательно осматривать состояние муфты. При обнаружении разрывов, трещин и других повреждений муфту необходимо заменить.
3. Проверка состояния шлицевого соединения. Чтобы проверить соединение, одной рукой держите вал, другой пытайтесь вращать эластичную муфту в разные стороны. При обнаружении даже незначительного люфта, кардан и соединение необходимо заменить.
4. Проверка шарниров. Вставьте между вилками шарнира мощную отвертку и покачайте. Если обнаружили люфт, замените крестовины.
5. Проверка состояния подвесного подшипника. Чтобы проверить подшипник, одной рукой обхватите вал до него, другой после и подергайте в разные стороны. Если обнаружили хотя бы небольшой люфт, замените крестовины.
6. Если все это не помогло, необходимо проверить балансировку с помощью специального стенда. Для проведения этой операции обратитесь в крупный автосервис, в котором есть соответствующее оборудование.

Диагностика механической коробки передач

Важно понимать, что качественный ремонт механической коробки передач хотя и обходится дешевле по сравнению с различными типами АКПП,  однако все равно такая процедура остается сложной и достаточно затратной. Также стоит учитывать, что современные МКПП стали сложнее, изменилось устройство коробки, детали достаточно дорогие

По этой причине перед началом ремонта крайне желательно точно определить неисправности механической коробки передач. Именно по этой причине сначала проводится диагностика коробки «механика», чтобы вслепую не менять детали.

Также стоит учитывать, что современные МКПП стали сложнее, изменилось устройство коробки, детали достаточно дорогие. По этой причине перед началом ремонта крайне желательно точно определить неисправности механической коробки передач. Именно по этой причине сначала проводится диагностика коробки «механика», чтобы вслепую не менять детали.

По результатам можно будет определить, нужно ли заниматься восстановлением старой коробки или выгоднее сразу приобрести контрактный агрегат, так как стоимость оригинальных запчастей или качественных аналогов при капремонте МКПП обычно составляет половину от цены исправного «контрактника» в хорошем состоянии и с большим остаточным ресурсом. К этому также стоит добавить и стоимость работы самих специалистов по ремонту.

Итак, с учетом того, что все МКПП устроены похожим образом, диагностика КПП проводится по одинаковому принципу. Прежде всего, можно попробовать начать с компьютерной диагностики. Нередко ошибки, связанные с трансмиссией, можно считывать сканером и далее расшифровать.

Однако такой способ работает не всегда, особенно на старых авто. Более того, даже на «свежих» машинах ошибки по КПП можно считать, однако расшифровка их кодов  все равно не позволяет точно выявить конкретную неисправность. Фактически, можно получить указание только на общий характер неисправности.

Идем далее. Что касается МКПП, принято выделять частые неисправности таких коробок, которые делятся на группы. Как правило, водители сталкиваются с тем, что:

• передачи не включаются на заведенном двигателе;
• включение передач может быть сильно затруднено как на заглушенном, так и на заведенном моторе
• коробка передач воет, гудит, появляются вибрации, скрежет или хруст при попытке включить передачу и т.д.

Начинать диагностику следует с проверки работоспособности сцепления, уровня и состояния  трансмиссионного масла в КПП, а также механизма переключения передач. Часто причиной сбоев в работе КПП является износ или поломка элементов сцепления. В этом случае  нередко возникает необходимость замены корзины, диска сцепления, выжимного подшипника и других элементов.

Также нужно обратить внимание на то, какое масло залито в коробку передач. Если масло старое, давно не менялось, сильно загрязнено, потеряло свои свойства, его уровень понижен и т.д., тогда это может быть причиной посторонних звуков, шумной работы МКПП, а также указанных выше проблем при переключениях скоростей. . При диагностике особое внимание нужно уделить уровню масла, так как масляное голодание МКПП  моет быстро вывести агрегат из строя

Дело в том, что детали внутри коробки работают в масляной ванне. Вполне очевидно, что нехватка масла в коробке передач МКПП приведет к быстрому и сильному износу нагруженных элементов.

При диагностике особое внимание нужно уделить уровню масла, так как масляное голодание МКПП  моет быстро вывести агрегат из строя. Дело в том, что детали внутри коробки работают в масляной ванне

Вполне очевидно, что нехватка масла в коробке передач МКПП приведет к быстрому и сильному износу нагруженных элементов.

Также важно проверять уровень масла в КПП и осмотр агрегата, чтобы своевременно определить утечки масла. Как правило, трансмиссионное масло течет в области сальников, уплотнителей и прокладок

Также возможно подтекание в том случае, если  поврежден поддон КПП.

Еще отметим, что часто коробка передач может быть исправна, однако возникают проблемы с механизмом включения. Часто на переднеприводных авто  возникают проблемы с так называемой «кулисой» МКПП, которую нужно регулировать и настраивать.

В отдельных случаях детали механизма переключения требуют замены, однако по окончании всех работ коробка начинает работать так, как нужно (включения мягкие, четкие и плавные).

Промежуточные соединения и карданные передачи

КОММЕНТАРИИ — 0

Оси валов муфты сцепления и коробки перемены передачи должны совпадать, т. е. быть соосны. Однако на практике эти валы располагаются с некоторой несоосностью, которая возникает из-за неточности изготовления деталей, погрешности сборки, деформации рам и корпусов, а также взаимного расположения сборочных единиц в процессе эксплуатации. Поэтому возникает необходимость соединения валов не жестко, а с определенной степенью свободы, что позволит компенсировать несоосность соединяемых валов, снизить нагрузки на детали, увеличить срок их службы. Для этого применяют промежуточные соединения — специальные шарниры, которые по числу шарниров бывают одинарные и двойные, а по конструкции — жесткие, мягкие (упругие) и комбинированные. Жесткие шарниры состоят только из металлических деталей, а мягкие имеют упругие неметаллические элементы.

Передачу вращающего момента от коробки передач к главной передаче ведущего моста во многих тракторах и автомобилях обеспечивает карданная передача. Она позволяет компенсировать несоосность и изменение расстояния между осями валов. На рисунке показана схема карданной передачи автомобиля.

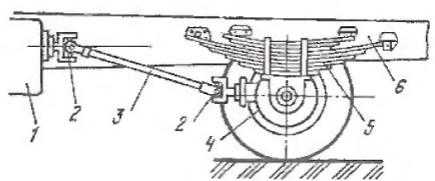

Коробка передач установлена на раме автомобиля, а задний мост подвешен к раме на упругих рессорах. При колебаниях нагрузки на автомобиль во время его движения положение заднего моста относительно рамы и оси вторичного вала коробки передач постоянно изменяется. Поэтому для передачи вращающего момента от вторичного вала коробки передач к валу заднего моста необходим дополнительный вал, у которого изменяются длина и угол наклона к продольной оси автомобиля.

Карданная передача (в наиболее простом виде) состоит из карданных шарниров и карданного вала. Карданные шарниры обеспечивают угловое перемещение карданного вала, а свободные шлицевые соединения вилок карданного шарнира с карданным валом — изменение расстояния между шарнирами.

Карданные передачи используют на колесных тракторах, оборудованных приводом на все четыре колеса (К-701, Т-150К, МТЗ-82), и гусеничном тракторе Т-150. Их устройство аналогично устройству карданных передач автомобилей.

В карданную передачу некоторых автомобилей (ГАЗ-53А, ЗИЛ-130 и др.) и тракторов (МТЗ-82) введен дополнительный вал, устанавливаемый на промежуточной опоре. Такая конструкция позволяет укоротить основной вал, уменьшить его вибрацию, повысить надежность и долговечность работы карданной передачи.

Карданный шарнир с игольчатыми подшипниками (рисунок а) состоит из вилок, крестовины, игольчатых подшипников, сальников. Стаканы с игольчатыми подшипниками надевают на пальцы крестовины и уплотняют сальниками. Стаканы фиксируют в вилках стопорными кольцами или крышками, привернутыми к ним винтами. Карданные шарниры смазывают через масленку по внутренним сверлениям крестовины. Предохранительный клапан служит для устранения излишнего давления масла в шарнире.

При равномерном вращении ведущей вилки ведомая вилка вращается неравномерно: за один оборот она дважды обгоняет ведущую вилку и дважды отстает от нее. Для устранения неравномерности вращения и снижения инерционных нагрузок применяют два карданных шарнира.

В приводе к передним ведущим колесам устанавливают карданную передачу равных угловых скоростей. Такая передача автомобилей ГАЗ-66 и ЗИЛ-131 состоит из вилок 2, 5 (рисунок б), четырех шариков 7 и центрального шарика 8. Ведущая вилка 2 представляет собой единое целое с внутренней полуосью, ведомая откована вместе с наружной полуосью, на конце которой закреплена ступица колеса. Ведущий момент от вилки 2 к вилке 5 передается через шарики 7, перемещающиеся по круговым желобам вилок.

Шарик 8 служит для центрирования вилок и удерживается в неизменном положении шпильками 3, 4. Частота вращения вилок 2, 5 одинаковая вследствие симметричности механизма относительно вилок.

Изменение длины вала обеспечивают свободные шлицевые соединения вилок карданных шарниров с валом.

Tags: Карданная передача, Шарниры

Вперед Технико-экономические показатели работы двигателей

Все записи

Назад Работа многоцилиндровых двигателей

Шарнир: главный секрет кардана

Вполне очевидно, что карданная передача назначение и устройство которой мы сегодня рассматриваем, является крайне важным узлом.

Поэтому не будем терять время на лишние разговоры и перейдём к сути вопроса. Карданная передача автомобиля, в какой бы модели она не находилась, имеет ряд стандартных элементов, а именно:

• шарниры;
• валы ведущие, ведомые и промежуточные;
• опоры;
• соединительные элементы и муфты.

Различия этих механизмов, как правило, определяются типом карданного шарнира. Существуют такие варианты исполнения:

• с шарниром неравных угловых скоростей;
• с шарниром равных угловых скоростей;
• с полукарданным упругим шарниром.

Когда автомобилисты говорят слово «кардан», то они обычно имеют в виду именно первый вариант. Механизм с шарниром неравных угловых скоростей встречается чаще всего у машин с задним или полным приводом.

Работа карданной передачи этого типа имеет одну особенность, которая является и его недостатком. Дело в том, что из-за специфики конструкции шарнира невозможно плавно передавать крутящий момент, а получается это сделать только циклически – за один оборот ведомый вал дважды запаздывает и дважды опережает ведущий.

Компенсируется такой нюанс введением ещё одного такого же шарнира. Устройство карданной передачи этого типа простое, как и всё гениальное – соединяются валы двумя вилками, расположенными под углом 90 градусов и скреплёнными крестовиной.

Более совершенными являются варианты с шарнирами равных угловых скоростей, которые, кстати, обычно именуют ШРУС – наверняка, вы слышали такое название.

Карданная передача назначение и устройство которой мы рассматриваем в этом случае, имеет свои нюансы. Хотя её конструкция более сложная, это с лихвой компенсируется рядом преимуществ. Так, к примеру, валы данного типа карданов всегда вращаются равномерно, причём они могут находиться под углом до 35 градусов. К недостаткам механизма можно, пожалуй, отнести достаточно сложную схему узла.

Сам ШРУС должен быть всегда герметичным, так как внутри находится смазка специального состава. Разгерметизация приводит к вытеканию этой смазки, и в таком случае шарнир быстро портится и ломается. Тем не менее, механизмы с шарнирами равных угловых скоростей при должном уходе и контроле более долговечны, чем их собратья. Встретить ШРУС можно на переднеприводных и полноприводных автомобилях.

Устройство и работа карданной передачи с полукарданным упругим шарниром также имеет свои особенности, которые, к слову, не дают возможности использовать её в конструкциях современных автомобилей.

Передача вращения между двумя валами в этом случае происходит за счёт деформации упругого элемента, например, муфты специальной конструкции. Считается, что подобный вариант крайне ненадёжен, поэтому его и не применяют сейчас в автопроме.

В следующей публикации мы поговорим о не менее полезной штуке. Какой именно? Подписывайтесь на рассылку и обязательно узнаете!

Карданная передача с полукарданным упругим шарниром

Полукарданный упругий шарнир обеспечивает передачу крутящего момента между двумя валами, расположенными под небольшим углом, за счет деформации упругого звена.

Характерным примером данного типа шарнирного соединения является упругая муфта Гуибо (Guibo). Муфта представляет собой предварительно сжатый шестигранный упругий элемент, с двух сторон которого крепятся фланцы ведущего и ведомого валов.

Эксплуатация и возможные неисправности карданной передачи

Бережная эксплуатация автомобиля позволяет шарнирам карданного вала и шаровым шарнирам передних валов сохранить свою работоспособность надолго, как минимум до 100 тысяч побега. Что касается труб, то при отсутствии механических повреждений их можно использовать долгие годы без замены, в противном же случае изогнутый механизм стоит просто заменить новым

Следует уделять внимание состоянию чехлов шарниров и заменять их при любом повреждении, уберегая тем самым шарниры

Сокращение работоспособности шарниров могут спровоцировать резкие разгоны, пробуксовка в грязи, неправильный выбор скоростей, долгие поездки по снежным и грунтовым дорогам с глубокими колеями.

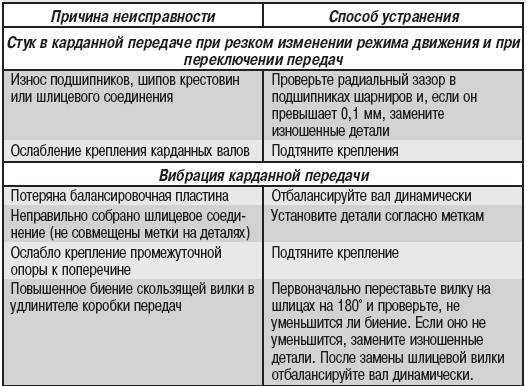

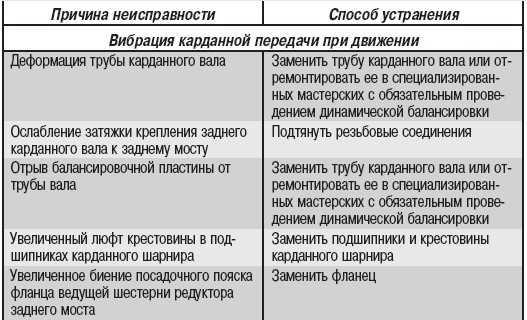

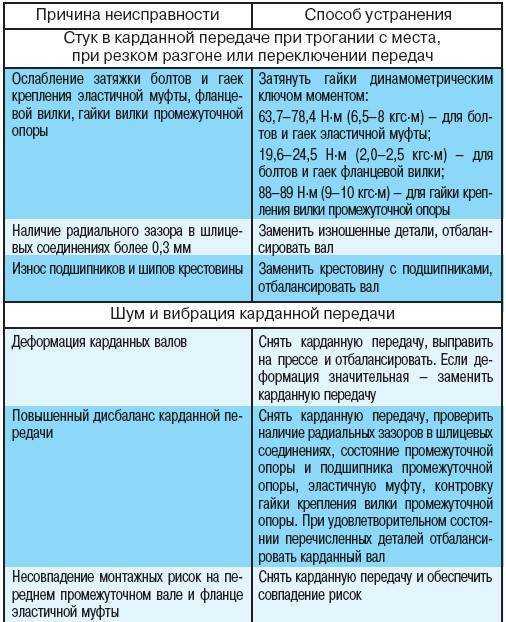

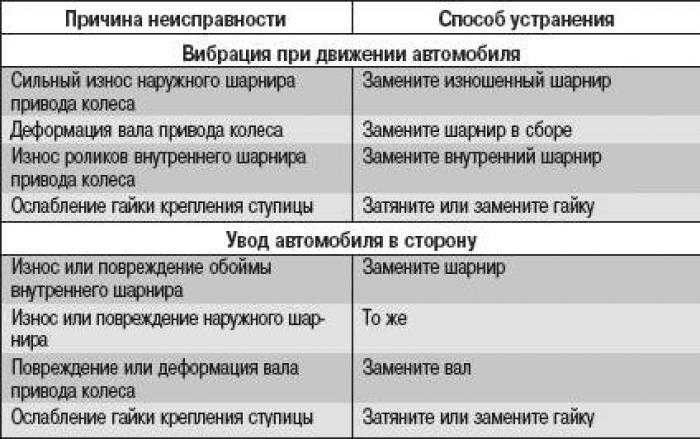

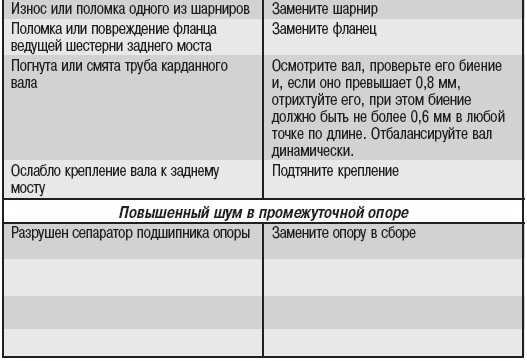

О неисправности карданной передачи можно узнать по появившимся посторонним звукам или рывкам автомобиля при движении. Существует несколько причин потери работоспособности карданной передачей, и среди них такие:

• износ карданных шарниров;
• деформация карданных валов;
• повреждение или износ сальников;
• повреждение защитного чехла шарнира;
• износ подшипников;
• ослабление соединительных механизмов.

Данные неисправности очень легко устранить, заменив поврежденные детали или подтянув крепежные детали.

Устройство карданного вала

Схема карданной передачи включает в себя следующие элементы:

• Одна или несколько секций из тонкостенной полой трубы;
• Шлицевое раздвижное соединение;
• Вилки;
• Крестовина;
• Подвесной подшипник;
• Элементы крепления;
• Задний подвижный фланец.

Сам агрегат может быть одновальным или двухвальным. Во втором случае механизм включает в себя промежуточный карданный вал, к заднему отделу которого приваривается хвостовик с наружными шлицами, к переднему через шарнир фиксируется скользящая втулка. Одновальные системы промежуточного участка не имеют. В передней части автомобиля агрегат фиксируется в коробке передач с помощью подвижного шлицевого соединения (подвижная муфта передней части карданного вала). Для этого на конце механизма имеется отверстие с внутренними шлицами. Устройство карданного вала подразумевает возможность продольного смещения шлицов при движении автомобиля.

Далее устанавливается подвесной подшипник карданного вала, который через кронштейн крепится к кузову. Это служит дополнительным креплением агрегата, исключающим его излишнее смещение при езде.

Далее следует вилка карданного вала, которая располагается между передней и средней его частью. Здесь установлена крестовина, на которой имеются игольчатые подшипники. Наличие вилок и крестовины позволяет передавать крутящий момент при различных углах изгиба «кардана».

В задней части передача крепится к редуктору заднего моста посредством фланца. При этом хвостовик, оснащенный внешними шлицами, входит во фланец привода главной передачи.

Распространенные проблемы с карданом

Можно выделить несколько наиболее часто встречающих неисправностей, с которыми люди приезжают к мастерам. Я неоднократно встречал подобные проблемы и устранял их. Чаще всего кардан страдает от следующих проблем:

• полная негодность подвесного подшипника либо необходимость его отцентровки;
• износ крестовины;
• разбитие шлицевых соединений;
• люфт в хвостовике редуктора либо во вторичном вале КПП;
• неисправность ступичных подшипников.

Также если присутствует сильная вибрация, то стоит обратить внимание на колеса. Возможно, что они разбалансировались, и им тоже требуется помощь специалиста

Для того, чтобы выявить конкретную причину вибрации или другого неприятного симптома, необходимо провести подробную диагностику.

Иногда можно непосредственно по характеру звуков или других симптомов понять, что именно сломалось в карданном вале. Я могу назвать несколько признаков, которые явно сигнализируют о том, что в узле что-то не в порядке. Сюда стоит отнести следующие симптомы:

• щелчки, которые раздаются во время езды на маленькой скорости или при начале движения;
• хруст во время перемещения на небольшой скорости;
• гул, который обычно слышится на разной скорости и усиливается при ускорении;
• вибрация, также усиливающаяся при увеличении скоростного режима;
• глухие удары, которые слышатся при переключении передач;
• очень жесткая вибрация, тряска на большой скорости.

Щелчки, вибрация и хруст обычно сообщают о том, что настала пора менять крестовину. Также они могут свидетельствовать о проблеме с подвесным подшипником. Если слышатся глухие удары, то проблема также наверняка скрывается в подшипнике. Его резиновая муфта изнашивается, вследствие чего и слышатся удары. Очень жесткая вибрация на высокой скорости является симптомом механического повреждения кардана. Также она ощущается при разбалансировке узла.

Некоторых клиентов интересует, почему же возникают неисправности кардана. Здесь все очень просто, и порой некоторые причины можно устранить, чтобы оттянуть необходимость ремонта и подольше сохранить вал в нормальном состоянии. Чаще всего проблемы с карданом возникают из-за следующих предпосылок:

• резкое начало движения с места;
• слишком суровые условия эксплуатации, которые, кстати, и не только на кардан повлияют негативно;
• передвижение по песочной поверхности и грязи;
• частая езда по воде, приводящая к вымыванию смазочного материала;
• использование авто при слишком низких температурах;
• езда по бездорожью;
• наезд на препятствие, в роли которого может выступать камень или бордюр;
• превышение моторесурса деталей, то есть срока, в течение которого они могут полноценно использоваться (параметр устанавливается заводом-изготовителем).
