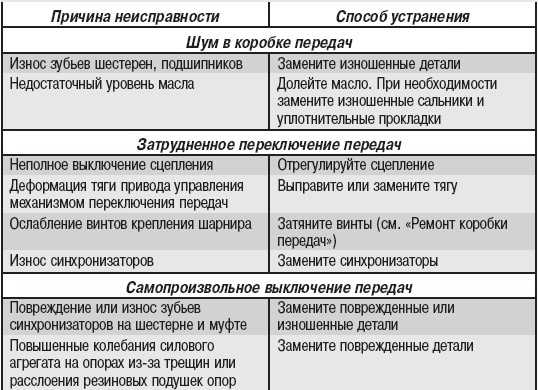

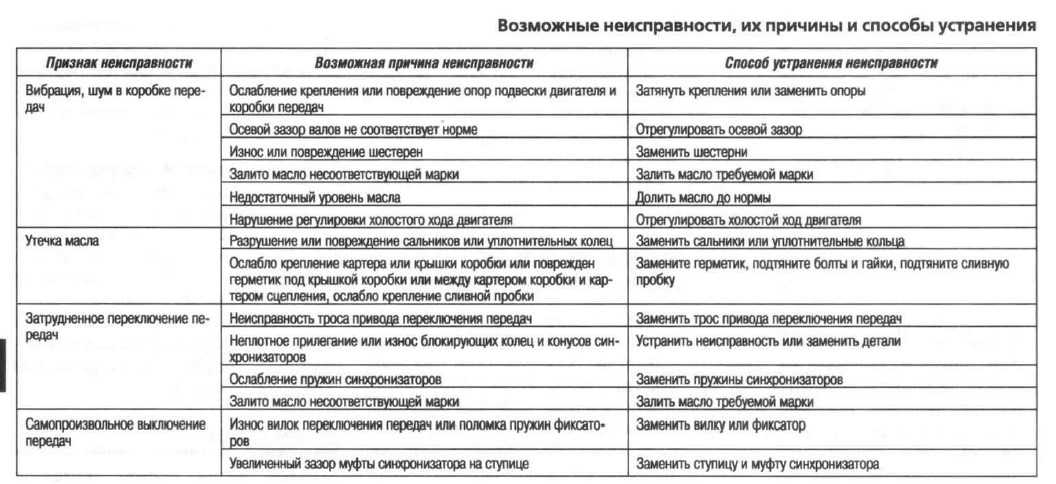

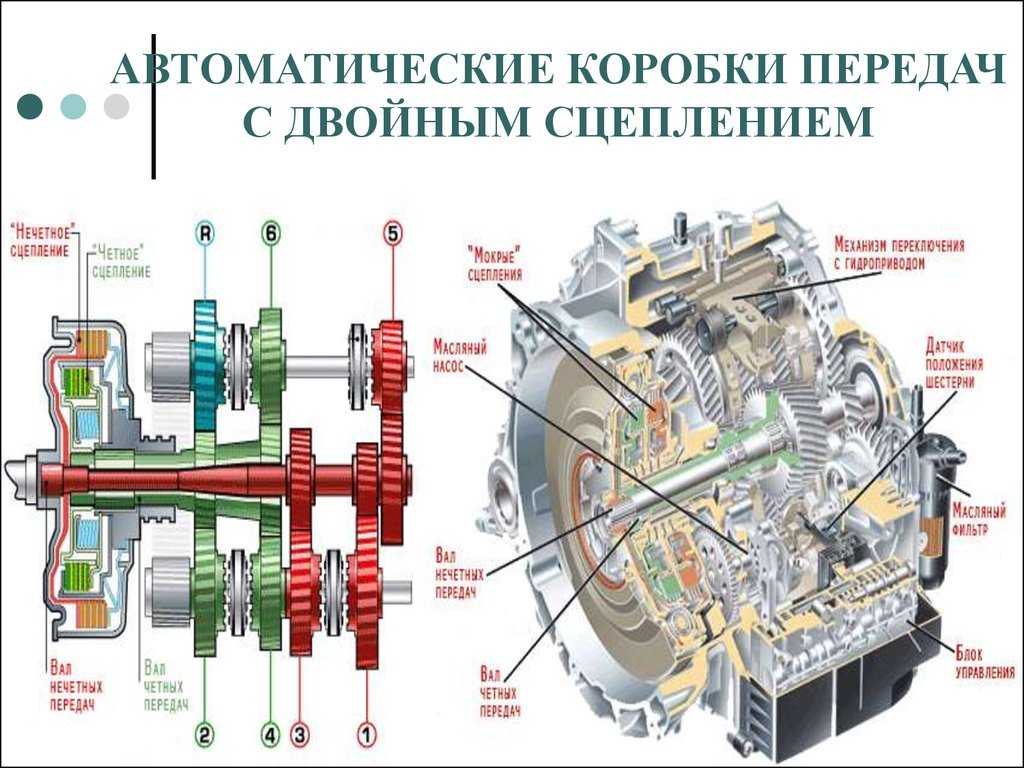

Неисправности коробки передач

В данной статье рассмотрены неисправности механической коробки передач. Неисправности автоматической коробки, роботизированной коробки и вариатора, будут освещены на других страницах.

Механическая коробка передач, устанавливаемая на современные легковые автомобили, имеет существенные различия в конструкции и, соответственно, индивидуальные неисправности. Вместе с тем, можно выделить общие неисправности механической коробки передач. Условно их можно разделить на неисправности собственно коробки передач и неисправности механизма переключения передач. К общим неисправностям коробки передач относятся:

• износ муфт синхронизаторов;
• износ шлицевого соединения муфт синхронизаторов;
• износ шестерен;
• пониженный уровень масла в коробке;
• износ подшипников ведущего, ведомого, промежуточного валов;
• ослабление резьбовых соединений крепления коробки передач;
• износ сальников.

Неисправности механизма переключения передач включают:

• ослабление крепления, заедание или повреждение троса (тяги) привода;
• износ или повреждение штока переключения передач;
• износ или деформация блокирующего устройства;
• износ вилки переключения передач.

Основными причинами указанных неисправностей являются:

• нарушение правил эксплуатации (использование некачественного масла, работа автомобиля с неисправным сцеплением);
• низкое качество комплектующих;
• предельный срок службы коробки передач;
• неквалифицированное проведение работ по техническому обслуживанию и ремонту коробки передач.

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

1. Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
2. Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
3. Не выключайте первую передачу на коробке.
4. Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
5. Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит. Вам это не нужно.
6. Возвращайтесь под автомобиль, обратно затягивайте хомут.
7. Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа

Работа кипит

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

Короткоходка

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

• Нужно просто разобрать шаровую опору с внешней стороны;
• Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
• Так выйдет шар;
• Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
• Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Почему до сих пор не откажутся от МКПП

Сейчас наверное многие новички подумали – «ой да «механика» да кому она нужна, да сейчас все ездят на АКПП, и вообще ее дни сочтены». Не совсем это так, ведь у этого варианта есть очень много поклонников и реальных плюсов, все я перечислять не буду, все же мы уже думали — что лучше АКПП или МКПП, но некоторые особо значимые перечислю:

• Цена. Как правило, этот вариант на 40 – 80 000 рублей дешевле, чем автоматический собрат
• Расход топлива, пока еще не один автоматический вариант к нему не приблизился (но уже совсем немного)
• Прочность
• Простота конструкции

• Выдерживает большие нагрузки (переваривает большие крутящие моменты)
• Температурный режим (сложно перегреть)

Именно поэтому сейчас этот вариант применяется на многих грузовых автомобилях, тяжелых внедорожниках, да и на многих легковых авто. В общем списывать этот агрегат преждевременно, причем сейчас разрабатывается вариант без педали сцепления, то есть что-то типа полуавтомата передачи переключаются вручную, а педали нет.

Основные неисправности

Кулиса – система сравнительно надежная из-за простоты конструкции, да и особых подвижных элементов у нее нет, а диапазон передвижения составляющих небольшой.

1. Но все же проблемы с кулисой бывают. Чаще они сводятся к появлению люфтов в местах соединения из-за износа. Износу подвергаются:

• шаровая опора;
• карданный шарнир;
• втулки в месте соединения тяги с рычагом.

Все эти элементы – подвижны, и недостаток смазки, попадание внутрь пыли и грязи приводит к износу контактируемых поверхностей.

На работоспособность КПП или двигателя люфты в механизме управления никак не влияют. Единственное – значительно ухудшается управление коробкой. Из-за этих люфтов:

1. Рычаг свободно «болтается».
2. Сложно включаются передачи.
3. Слышен скип при перемещении рукоятки.
4. Невозможность включения требуемой скорости.

Зачастую в таких проблемах «виновата» кулиса. Сложность ремонта узла зависит от его конструктивных особенностей. Необходимо найти причину плохо работающего механизма.

Поскольку кулису невозможно рассмотреть, автомобилисты в основном не связывают неприятные проявления с этим механизмом. А вместе с тем эта деталь ежедневно испытывает на себе колоссальные нагрузки. В среднем резерва кулисы хватает на преодоление 100 тысяч км. Лишь в редких случаях она может продержаться до 200 тысяч км. проблемы с элементом чаще всего возникают по причине низкого содержания смазочного вещества в механизме или же из-за попадания в конструкцию влаги, мусора и накопления пыли. Узнать, что с кулисой есть проблемы можно по увеличенному люфту на ручке коробки передач. Особенно заметным люфт будет при нейтральном положении. Нередко о неисправности кулисы свидетельствует проблемное переключение скоростей с характерным хрустом или тугим ходом рычага. Еще одним явным признаком неполадки кулисы можно назвать также неправильное включение скоростей, которое может не соответствовать выбранному водителем положению. В любом случае ни одна из этих проблем не должна игнорироваться и при малейшем подозрении на неисправность кулисы автомобилист должен сразу же проводить диагностику.

Рекомендуем: Выжимной подшипник сцепления: как работает, неисправности

Таблица признаков и причин неисправности

Признаки	Причина
Авто буксует и не двигается вперед. Задняя скорость работает, как и прежде.	1. Заедание в одном из клапанов гидроблока. 2. Обрыв манжета муфты или ее износ. 3. Испорчены кольца муфты. 4. Износ фрикционных дисков.
Отсутствует задняя скорость. Отсутствует 3-я и 4-я скорость, при этом 1-я и 2-я скорость работают исправно.	1. Испорчены фрикционные диски. 2. Обрыв манжета муфты или ее износ 3. Испорчены масляные уплотнители, расположенные в кольце муфты.
Авто не движется ни вперед, ни назад. Невозможно активировать режим парковки, передача включается, но наблюдаются лишь рывки машины без движения.	1. Неправильная работа гидротрансформатора. 2. Нет достаточного количества трансмиссионной жидкости. 3. Масляной фильтр АКПП забит и требует срочной замены.
Движение возможно только на 3-ей скорости.	1. Испорчены фрикционные диски. 2. Износ колец муфты. 3. Заедание клапана гидроблока. Система автоматически распознала неисправность и переключила авто в аварийный режим.
Авто едет нормально, но при подъеме на гору начинает буксовать.	1. Отсутствие масла или протекание масляной прокладки. 2. Пора менять фрикционы или муфту. 3. Из строя вышли соленоиды.
При нажатии на педаль газа скорость остается прежней.	1. Обрыв в проводке. 2. Датчик вышел из строя. 3. Не работает маслонасос. 4. Заедают клапаны.
При переключении на любую скорость появляется пробуксовка.	1. Фильтр трансмиссионного масла засорен; 2. Низкое качество расходного материала (масла), он требует замены.3. Не работает насос.
Авто не может ехать при прогреве до рабочей температуры, постоянно буксует.	1. Сломались фрикционные диски. 2. Износился гидротрансформатор.
Рабочая жидкость постоянно находится на низком уровне давления.	1. Забился гидроблок и соленоиды. 2. Низкий уровень смазки в системе. 3. Клапан сброса в насосе перестал правильно функционировать.
Обнаружена металлическая стружка в поддоне	Испорчен скользящий подшипник.
Металлический скрежет при движении	Износ подшипника дифференциала и шестеренок.
Гул АКПП (звук идет по нарастающей)	Испорчен один из подшипников.
Удары при переключении рычага трансмиссии	1. Износ фрикционных дисков. 2. Засорение канальцев соленоидов и гидроблока. 3. Износ тормозной ленты.
Масло в агрегате вспенилось. Нехарактерный цвет смазки.	Внутрь трансмиссии попала вода.
Пластмассовая стружка.	1. Испорчена пластмассовая втулка. 2. Поломка любого пластикового элемента.
При наборе скорости авто слегка буксует, но при наборе оборотов двигателя движется нормально.	1. Износ шлицев ступицы турбинного колеса в гидротрансформаторе. 2. Износ или разрыв поршневых манжетов.
Муфты при переключении пробуксовывают.	1. Засоренность мембраны фильтра. 2. Небольшой уровень масла. 3. Отсутствие должного магистрального давления. 4. Испорчена тормозная лента.
Гул в месте расположения дифференциала.	1. Износ шестерни дифференциала. 2. Увеличение зазора в одном из подшипников дифференциала, износ одного из них.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

• увеличился люфт ручки (рычага), что переключает передачи;
• возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
• скорости переключаются непомерно тугим образом;
• вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Типичные неисправности механической коробки передач

Статья о типичных неисправностях МКПП и способах их устранения. В конце статьи — видео о поломках «механики».

В случае, когда дело касается АКПП, диагностировать неполадки можно только при помощи специального оборудования и непосредственного участия специалистов: сложный узел автомобиля проще эксплуатировать и обслуживать в соответствии с рекомендациями изготовителя — это поможет избежать множества проблем и возможных поломок.

Когда дело касается МКПП – механического варианта трансмиссии, устранить большую часть неполадок возможно самостоятельно

. Испытывая в процессе эксплуатации значительные нагрузки, механическая трансмиссия подвергается различным видам неисправностей, однако это случается гораздо реже, чем возникают проблемы у АКПП, вариаторов и других КПП. Разберемся, какие могут возникнуть дефекты и как с ними можно бороться.

Устройство кулисы

Конструкция кулисы зависит от модели автомобиля, так как в разных семействах применяются различные типы управления КПП. Поэтому рассмотреть точное устройство рычага переключения передач

в универсальном варианте невозможно, но можно изучить ориентировочный усредненный вариант.

В большинстве автомобилей кулиса состоит из следующих элементов:

1. рычаг механизма КПП;
2. тяга системы выбора передач;
3. палец вилки системы выбора передач;
4. фиксатор пальца;
5. вилка кулисы;
6. сальник вилки кулисы.

Устройство кулисы КПП

Соединенные между собой эти детали отвечают за то, чтобы рычаг переключения передач включал скорости, в нужный положениях.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач;
когда произведена замена кардана или ослабли фиксирующие хомуты;
если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Признаки неисправности кулисы

Чаще всего проблемы с кулисой устраняются методом регулировки

илизамены ремкомплекта , реже требуется замена узла.

В большинстве моделей автомобилей кулиса коробки передач является довольно надежным узлом, способным без проблем прослужить до 100 тысяч километров пробега без ремонта. Исключением являются автомобили, которые изначально не отличаются высоким качеством сборки – с ними бывает всякое. Износ кулисы можно определить по появлению таких признаков, как:

• увеличение люфта рычага переключения передач;
• проблемы с переключением передач;
• невозможность регулировки механизма.

Если передачи начали включаться чрезмерно туго, или включается не та передача, которая должна включиться, в первую очередь нужно попытаться отрегулировать привод, если он визуально пребывает в нормальном рабочем состоянии. Если сочленения шарниров работают с большим люфтом, кулису придется менять.

Люфт не влияет на скорость передвижения и производительность КПП, но ездить с ним крайне не комфортно, поэтому лучше выполнить ремонт с заменой.

Рычаг МКПП

Характерной чертой управления механической коробкой передач является необходимость переключения скоростей вручную. И именно для выбора нужной передачи служит рычаг КПП.

Расположение

На подавляющем большинстве современных автомобилей (как отечественных, так и зарубежных моделей) рычаг МКПП имеет напольное дистанционное расположение. Сам рычаг связан с коробкой передач при помощи кулисы — расположенных вне корпуса коробки специальных тяг, а также тросиков и валика. Такая конструкция обеспечивает удобное и легкодоступное водителю положение рычага.

Стоит также упомянуть и о подрулевом рычаге МПКПП. В этом случае он расположен непосредственно на рулевой колонке. Подобный механизм был довольно популярен в США и Европе, начиная с конца 1930-х годов, а также встречался и на отечественных автомобилях («Волга» ГАЗ-21). Многие автолюбители оценивают подрулевой рычаг как более удобный, отмечая, что при переключении передач не приходится каждый раз к нему тянуться. Однако существенны и недостатки подобной трансмиссии: повышенный износ тяг, низкая четкость и скорость выбора передачи, возможны неполное включение и выключение передач, самопроизвольное «выбивание» передачи и даже полное заклинивание тяг.

Особенности рычагов

Рычаги могут различаться по длине. В современном автомобилестроении прослеживается тенденция к уменьшению длины рычага. Если раньше на легковых автомобилях можно было встретить рычаги, длина которых достигала порой тридцати сантиметров, то сегодня производители, стремясь сделать каждую деталь как можно эргономичнее,  используют рычаги куда короче.

Набалдашник рычага может иметь круглую, овальную или цилиндрическую форму. Таким образом, производители экспериментируют с формой для того чтобы водителю было комфортнее переключать передачи. Как правило, набалдашник выполняет и информационную функцию – на нем изображена схема переключения передач на данном автомобиле.

При тюнинге автомобиля на рычаг может устанавливаться утяжеленный металлический набалдашник. Это облегчает быстрое переключение передач – такой рычаг достаточно слегка подтолкнуть, а дальше он продолжит движение по инерции, за счет веса набалдашника.

Схемы переключения передач

При выборе конкретной передачи рычаг КПП наклоняют в продольной (вперед-назад) и поперечной (влево-вправо) плоскостях. Качением рычага влево-вправо выбирается вилка переключения передач. И затем, толкая рычаг вперед или назад, водитель при помощи выбранной вилки сдвигает в нужном направлении  синхронизатор или муфту, включая тем самым ту или иную передачу. В нейтральном положении рычаг удерживается одной или несколькими пружинами.

В большинстве случаев на автомобилях c четырехступенчатой МКПП первая и вторая, третья и четвертая передачи расположены друг напротив друга, а задняя включается либо перемещением рычага вправо и назад, либо вправо и вперед.

В случае пятиступенчатой трансмиссии добавляется пятая передача, обычно, чтобы включить её необходимо наклонить рычаг вправо и затем перевести его вперёд.

Многие европейские автомобили, (в том числе переднеприводные ВАЗы), используют другую разновидность этой системы переключения, в которой задняя передача включается движением «влево-вперёд». Здесь становится актуальным вопрос непреднамеренного включения задней передачи вместо первой. Чтобы этого не произошло, производители предусматривают различные системы блокировки такого включения. Отключение блокировки осуществляется утапливанием рычага «внутрь», нажатием и удержанием специальной кнопки, либо поднятием кольца, расположенного непосредственно на ручке рычага КПП.

Стоит отметить, что схемы включения передач одинаковы для автомобилей как с левым, так и с правым рулем.

Вопросы эксплуатации

Пожалуй, основными проблемами, с которыми сталкиваются автолюбители при эксплуатации рычага КПП, являются его дребезжание и вибрация. И, конечно же, чаще этим грешит продукция АВТОВАЗа.

Дребезжит обычно сама ручка рычага. При этом если прижать ее рукой, дребезжание прекращается. Подобный дефект легко устраняется стачиванием на 3 мм втулки крепления рычага.

От вибрации рычага избавиться несколько сложнее. Вибрация передается на рычаг по тягам от силового агрегата. Как правило, это конструктивная особенность той или иной модели конструктивная особенность, и для окончательного устранения проблемы необходимо менять весь привод переключения передач. На автомобилях, в которых механизм привода тросовый, сложностей с вибрацией не возникает.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

• По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;

По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины

Диагностика механической коробки передач

Так как устройства любой механической коробки передач приблизительно одинаковые (отечественных автомобилей и иномарок), диагностика проводится по одному и тому же алгоритму. Если ваш автомобиль оснащён бортовым компьютером, то большинство ошибок, связанных с работой МКПП, можно расшифровать. Бывает и так, что ошибки не показывают на конкретную неисправность, а указывают лишь на общую поломку.

Поломки МКПП могут быть различными, но их можно разделить на несколько разновидностей:

Передачи начинают включаться с большим трудом, появляются толчки при переключении МКПП, слышится вой и скрежет при попытке переключится на другую передачу. В этом случае становится понятно, что поломка связана непосредственно с механизмом, отвечающим за переключение передач. Если у автомобиля большой пробег, возможно, износились шестерни, так как они работают с большой нагрузкой. При разборке КПП можно увидеть, будет ли целесообразно менять шестерни или лучше сразу купить новую (или бывшую в употреблении) коробку. Процедура разбора коробки достаточно трудоёмкая, поэтому перед тем, как к ней приступить, следует провести тщательную диагностику

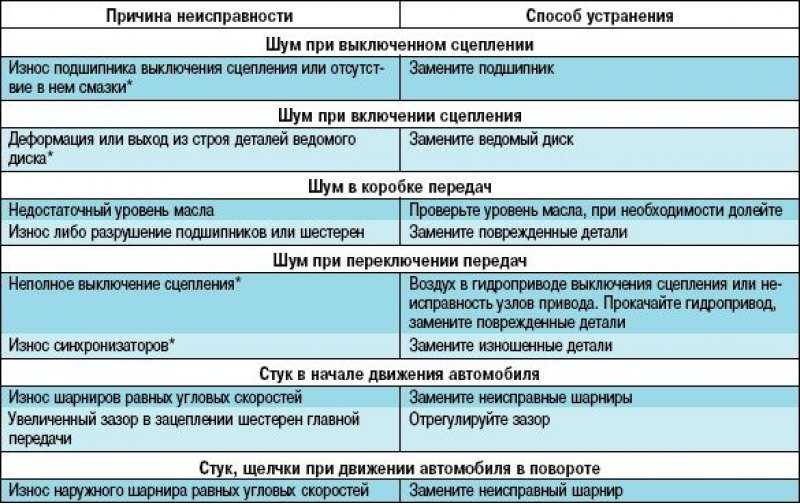

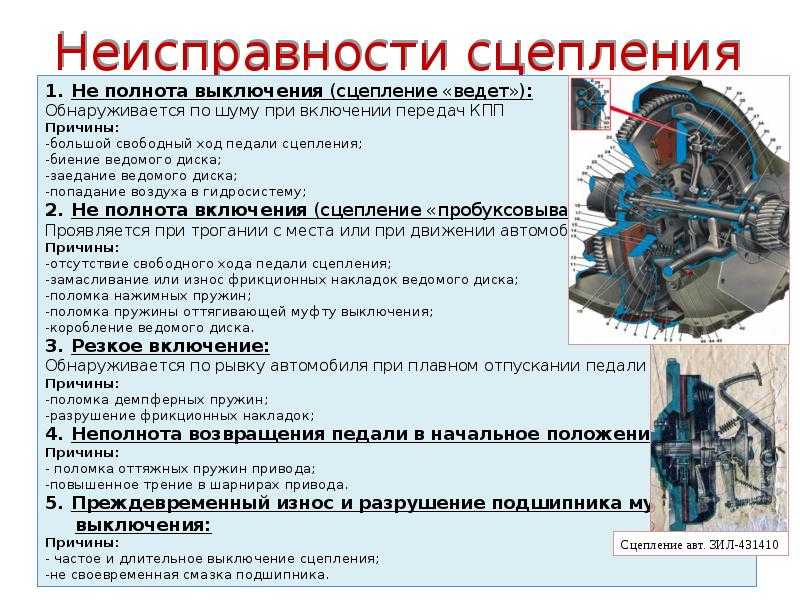

Часто бывает, что коробка не хочет переключаться из-за проблем со сцеплением;
Различные посторонние шумы при работе двигателя, причём не важно, на холостом ходу или под нагрузкой. Если вы слышите такие шумы, щелчки при переключении передач МКПП, или машина дергается при переключении передач, нужно срочно проводить диагностику

Неважно, новая у вас коробка или нет, такие проблемы часто связаны с браком МКПП, не стоит ждать того, что данный звук пропадёт со временем, если есть возможность, обращайтесь по гарантии. В других случаях только диагностика может спасть КПП от внезапного выхода из строя;
Масляное голодание МКПП – одна из наиболее частых проблем, которые могут привести к её поломкам

Коробка передач работает в масляной ванне, что помогает деталям дольше не выходить из строя
Все знают, к чему может привести нехватка масла в двигателе, но не все обращают внимание на уровень масла в МКПП. Проблемы в этом случае можно избежать, если постоянно контролировать уровень масла в КПП
Если не делать этого, можно «попасть» на дорогостоящий ремонт

Часто можно визуально определить утечки масла по подтёкам на картере. Наиболее часто масло течёт в местах, где находятся различные прокладки и «хвостовики» (соединительные муфты).

Часто избежать проблем с МКПП помогает простая промывка маслом. Демонтаж коробки при этой процедуре не понадобится. Достаточно слить старое масло и залить новое. После данной процедуры следует завести автомобиль и проехать в спокойном темпе. Данная процедура поможет новому маслу проникнуть во все места КПП. Иногда промывать приходится несколько раз, так как внутри коробки может находиться большое количество грязи.

Сейчас в магазинах продаются специальные восстановительные присадки для масла в МКПП. Не стоит ими злоупотреблять, так как их действие на КПП не всегда предсказуемо. Лучше залить присадку на некоторое время, а потом слить её вместе с маслом.

Основные неисправности

Кулиса – система сравнительно надежная из-за простоты конструкции, да и особых подвижных элементов у нее нет, а диапазон передвижения составляющих небольшой.

1. Но все же проблемы с кулисой бывают. Чаще они сводятся к появлению люфтов в местах соединения из-за износа. Износу подвергаются:

• шаровая опора;
• карданный шарнир;
• втулки в месте соединения тяги с рычагом.

Все эти элементы – подвижны, и недостаток смазки, попадание внутрь пыли и грязи приводит к износу контактируемых поверхностей.

На работоспособность КПП или двигателя люфты в механизме управления никак не влияют. Единственное – значительно ухудшается управление коробкой. Из-за этих люфтов:

1. Рычаг свободно «болтается».
2. Сложно включаются передачи.
3. Слышен скип при перемещении рукоятки.
4. Невозможность включения требуемой скорости.

Зачастую в таких проблемах «виновата» кулиса. Сложность ремонта узла зависит от его конструктивных особенностей. Необходимо найти причину плохо работающего механизма.
