Реле и предохранители Шкода Октавия Тур А4: схемы блоков

Главная → Справки → Skoda → Octavia A4 Tour

Схемы предохранителей и реле подходят для модификаций:

  • Шкода Октавия А4 Тур лифтбек
  • Шкода Октавия А4 Тур универсал

Объемы:

  • Шкода Октавия А4 Тур 1.4
  • Шкода Октавия А4 Тур 1.6
  • Шкода Октавия А4 Тур 1.8
  • Шкода Октавия А4 Тур 2.0

Года выпуска

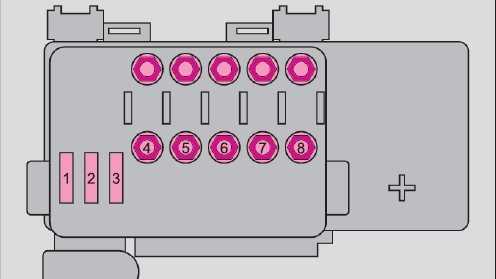

Блок реле и предохранителей под капотом

Имеются два исполнения коробки предохранителей в подкапотном пространстве. Которое из исполнений находится как раз в Вашем автомобиле, Вы можете узнать по расположению предохранителей после того, как снимите крышку.

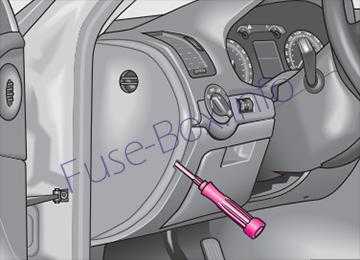

Расположен в торце с левой стороны приборной панели. Закрыт крышкой.

Плавкие предохранители

Исполнение 1

Исполнение 2

Защищаемая цепь Ампераж, ток А
1 Насос дла устройства ABS 30
2 Клапаны для устройства ABS 30
3 Вентилятор для дополнительного охлаждения 1-ая ступень 30
4 Свечи накаливания, для обогрева охлаждающей жидкости, реле насоса дополнительного воздуха 50
5 Блок управления двигателем 50
б Вентилятор для дополнительного охлаждения 2-ая ступень 40
7 Главный предохранитель внутреннего пространства автомобиля 110
8 Трехфазный генератор переменного тока 110/150

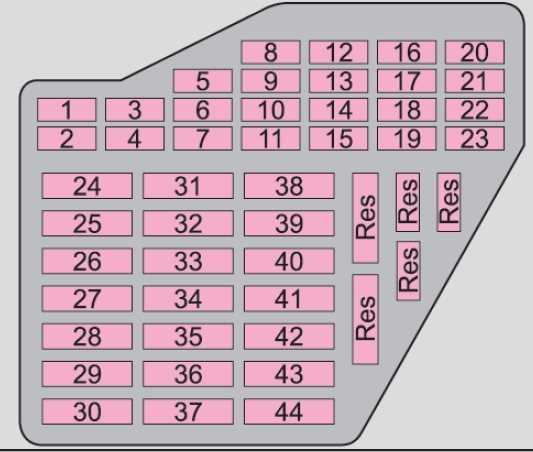

Плавкие предохранители

№ предохранителя Защищаемая цепь Ампераж, ток А
1 Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей 10
2 Указатели поворота, фары с ксеноновыми лампами 10
3 Освещение вещевого ящика 5
4 Освещение номерного знака 5
5 Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat 7,5
6 Система замков с центральным управлением 5
7 Фары заднего хода, сенсоры паркования 10
8 Телефон 5
9 ABS, ESP 5
10 Зажигание, контакт Sa^ 10
11 Панель приборов 5
12 Электропитание системы диагностирования 7,5
13 Стоп-сигналы 10
14 Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением) 10
15 Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида 5
16 Кондиционер 10
17 Обогрев жиклеров стеклоомывателей (Лампы дневного света) 5 (30)
18 Правая фара дальнего света 10
19 Левая фара дальнего света 10
20 Правая фара ближнего света, регулирование высоты фар 15
21 Левая фара ближнего света 15
22 Правый стояночный огонь 5
23 Левый стояночный огонь 5
24 Передние стеклоочистители, электродвигатель стеклоомывателя 20
25 Вентилятор отопителя, кондиционер, Climatronic 25
26 Обогрев стекла крышки багажника 25
27 Стеклоочиститель заднего стекла 15
28 Топливный насос 15
29 Блок управления: бензиновый двигатель (Блок управления: дизельный двигатель) 15 (10)
30 Электроуправляемый солнечный люк в крыше 20
31 Не занято
32 Бензиновый двигатель — клапанные форсунки (Дизельный двигатель — топливный насос высокого давления, блок управления) 10 (30)
33 Фарообмыватель передних фар 20
34 Бензиновый двигатель: блок управления (Дизельный двигатель блок управления) 10 ()10
35 Розетка для подключения прицепа, розетка в багажнике 30
36 Противотуманные фары 15
37 Бензиновый двигатель: блок управления (Дизельный двигатель блок управления) 20 (5)
38 Освещение багажника, система замков с центральным управлением, открытие крышки наливной горловины топливного бака, внутреннее освещение кузова 15
39 Система аварийной световой сигнализации 15
40 Звуковой сигнал (гудок) 20
41 Прикуриватель 15
42 Автомобильный радиоприемник, телефон 15
43 Бензиновый двигатель: блок управления (Дизельный двигатель блок управления) 10 (10)
44 Обогрев сидений 15

Предохранители Skoda Octavia Tour

В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру.

Главный блок предохранителей (далее БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.

Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / ампераж За что отвечает (с описанием)

F (Ф-1) / 20 Дальний свет правый
F (Ф-2) / 5 —/— левый
F (Ф-3) / 10 Передняя противотуманная фара левая
F (Ф-4) / 10 —/— правая
F (Ф-5) / 20 Обогрев сидений, вентилятор печки
F (Ф-6) / 30 АБС (ABS)
F (Ф-7) / 30 Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5 Топливная помпа (бензонасос)
F (Ф-9) / 10 Центральный замок
F (Ф-10) / 10 Дневные ходовые огни
F (Ф-11) / 10 Система кондиционирования
F (Ф-12) / 10 Подсветка салона, стоп сигнал
F (Ф-13) / 30 АБС (ABS) дополнительно
F (Ф-14) / 30 Зарезервировано
F (Ф-15) / 10 Зарезервировано
F (Ф-16) / 15 Зарезервировано
F (Ф-17) / 15 Зарезервировано
F (Ф-18) / 10 Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10 Печной отопитель, электрический усилитель руля
F (Ф-20) / 10 Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5 Электрический привод стеклоподъемников
F (Ф-22) / 5 Аварийка
F (Ф-23) / 5 Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5 Замок зажигания
F (Ф-25) / 5 Задняя передача
F (Ф-26) / 5 Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20 Обогрев заднего стекла
F (Ф-28) / 15 Габарит правый
F (Ф-29) / 15 Габарит левый
F (Ф-30) / 20 Задняя противотуманная фара
F (Ф-31) / 15 Ближний свет левый
F (Ф-32) / 15 —/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

Обозначение Какой за что отвечает / что обеспечивает

K 1 Какой за что отвечает / что обеспечивает
K 2 Обогрев заднего стекла
K 3 Реле модуля управления силовым агрегатом
K 4 Реле топливной помпы
K 5 Зарезервировано
K 6 Дополнительное реле вентилятора системы охлаждения
K 7 Обогрев лобового стекла (основное)
K 8 —/— (дополнительное)
K 9 Система кондиционирования
K 10 Электрический вентилятор системы охлаждения
K 11 Центральный замок
K 12 Стартер (дополнительно)
K 13 Контакты сердцевины замка зажигания
K 14 Зарезервировано
K 15 Очиститель лобового стекла (дворники)
K 16 На фары, дальний свет оптики
K 17 Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

  • Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики,
  • Модули в монтажном блоке нагреты, несвойственен температурный режим,
  • В салоне машины, моторном отсеке слышен запах плавленой пластмассы,
  • На приборной панели сигнализирует индикатор о неисправности в оборудования,
  • Двигатель автомобиля не запускается.

Типичные причины выхода из строя предохранителей

  • Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов,
  • Покупка неоригинальных расходных материалов (модулей),
  • Нарушение технологии монтажа,
  • Механическое повреждение монтажного блока,
  • Короткое замыкание в электрической цепи,
  • Повреждение изоляции, клемм, концевиков силовых кабелей,
  • Окисление клемм,
  • Ослабленная фиксация контактов,
  • Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Замена предохранителей

Цветовая маркировка предохранителей

Цвет Максимальная сила тока, А
Светло-коричневый 5
Темно-коричневый 7,5
Красный 10
Синий 15
Желтый 20
Белый 25
Зеленый 30
Оранжевый 40
Красный 50

Внимание:

Не ремонтируйте предохранители и не заменяйте их на более мощные: существует опасность пожара, к тому же в противном случае возможно повреждение другого электрооборудования.

Если замененный предохранитель сразу после включения соответствующего электроприбора снова перегорит, необходимо проверить немедленно систему электрооборудования автомобиля на специализированной станции техобслуживания.

Предохранители передней панели

Потребитель
1 Не используется
2 Не используется
3 Не используется
4 Не используется
5 БУ шины данных
б Датчик охранной сигнализации
7 Блок управления климатической установки, отопитель, приемник ДУ автономного отопителя, селектор АКП, реле обогрева заднего стекла, реле обогрева ветрового стекла
8 Переключатель освещения, датчик дождя, диагностический разъем
9 Муфта Haldex
10 Сенсорный экран
11 Обогреваемые задние сиденья
12 Головное устройство
13 Преднатяжитель ремня безопасности водителя
14 Вентилятор климатической установки и отопителя
15 Электрическая блокировка рулевой колонки
16 Усилитель сигнала телефона, комплект для подключения телефона
17 Комбинация приборов
18 Не используется
19 Блок управления KESSY
20 Модуль рулевого колеса
21 Не используется
22 Открывание крышки багажного отсека
23 Свет справа
24 Панорамный люк
25 БУ ЦЗ передней левой двери, стеклоподъемники с левой стороны
26 Передние сиденья с обогревом
27 Усилитель аудиосистемы
28 Тягово-сцепное устройство
29 Не используется
30 Не используется
31 Левая фара
32 Парковочный ассистент, парковочный автопилот
33 Подушки безопасности
34 Клавиша ASR, ESC, индикатор контроля давления в шинах, датчик давления климатической установки, выключатель фонаря заднего хода, электрохромное внутреннее зеркало, клавиша системы «Старт-стоп», комплект для подключения телефона, регулятор подогрева задних сидений, датчик климатической установки, розетка 230В, система имитации звука
35 Фары, корректор фар, диагностический разъем, камера, радар
36 Правая фара
37 Левая фара
38 Тягово-сцепное устройство
39 БУ ЦЗ передней правой двери, стеклоподъемники передней правой и задней правой двери
40 Розетка 12В
41 Реле CNG
42 БУ ЦЗ задней двери (левой, правой), омыватель фар, стеклоочиститель
43 Заслонка газоразрядной лампы, освещение салона
44 Тягово-сцепное устройство
45 Блок управления регулировки сидений
46 Розетка 230В
47 Очиститель заднего стекла
48 Не используется
49 Катушка реле стартера, выключатель педали сцепления
50 Не используется
51 Натяжитель ремня безопасности переднего пассажира
52 Не используется
53 Реле обогрева заднего стекла

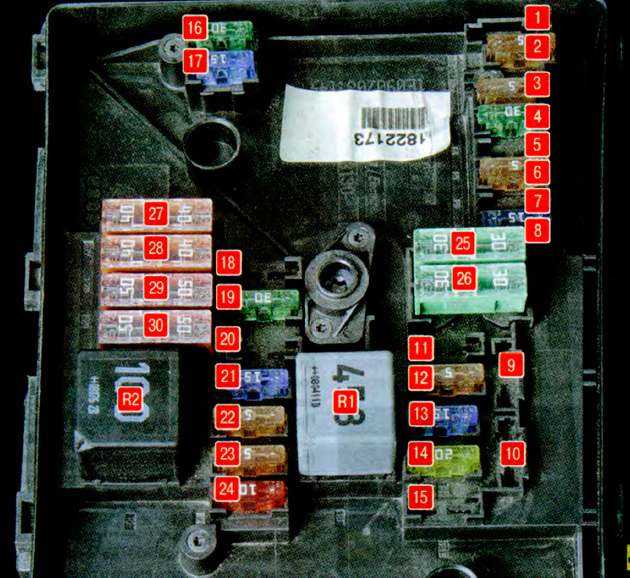

Предохранители в моторном отсеке

Потребитель
1 Блок управления ESC
2 Блок управления ESC, ABS
3 БУ двигателя
4 БУ двигателя, реле дополнительного электрического отопителя
5 Компоненты двигателя
б Датчик тормозной системы, компоненты двигателя
7 Насос системы охлаждения, компоненты двигателя
8 Лямбда-зонд
9 Зажигание, БУ свечей накаливания, компоненты двигателя
10 БУ топливного насоса, зажигание
11 Дополнительный электрический отопитель
12 Дополнительный электрический отопитель
13 БУ АКП
14 Обогрев ветрового стекла (слева)
15 Звуковой сигнал
16 Зажигание, топливный насос
17 БУ ABS, ESC, БУ двигателя
18 БУ шины данных
19 Очиститель лобового стекла
20 Сигнал тревоги
21 ABS
22 БУ двигателя
23 Стартер
24 Дополнительный электрический отопитель
31 Не используется
32 Не используется
33 Не используется
34 Обогрев ветрового стекла (справа)
35 Не используется
36 Не используется
37 БУ автономного отопителя
38 Не используется

Назначение

В автомобиле Skoda Octavia А5 установлено огромное количество предохранителей, потому, чтоб иметь представление о место положении того либо другого предохранителя и знать, за какое электрическое оборудование он отвечает, нужно изучить схему расположения частей, их особенности и свойства.

Предохранительный блок в салоне машины смотрит за защитой последующих электронных цепей:

  • блок управления системами Абс и ESC;
  • работа подушек безопасности;
  • климатконтроль и отопительная система;
  • акпп;
  • очиститель заднего стекла;
  • система обогрева автокресел.

Все вышеизложенные электрические системы контролируются пятиамперными защитными предохранителями. Плавкие вставки номиналом 10А выслеживают работу центрального замка автомобиля, переключателей внутреннего и внешнего освещения, агрегата.

Для защиты электродвигателей омывателей лобового стекла, фар, также розетки, установленной в багажном отделении, употребляют предохранительные устройства номиналом 20А.

Что касается подкапотного защитного блока автомобиля Skoda Octavia, то он не имеет огромного количества плавких вставок.

Зависимо от номинала предохранителя защищают последующие системы.

5 Сеть проводов для диагностики, рычаги переключения поворотных указателей и дворников, модуль управления движком, выключатель педали сцепления
10 Вентилятор системы остывания, клапан циркуляции отработанных газов, насос подачи вторичного воздуха, топливный насос
15 Цепь лямбда-зонда, клаксон, блок управления АКП, освещение багажного отделения, прикуриватель
20 Зажигание, модуль управления бортовым освещением, правые осветительные приборы
30,40,50 Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны Абс

Подробная схема установки защитных устройств в предохранительных модулях Skoda Octavia А5 представлена в руководстве по эксплуатации тс. Схему также можно просто отыскать на веб-сайтах в вебе, посвященных авто теме.

Блок предохранителей в салоне

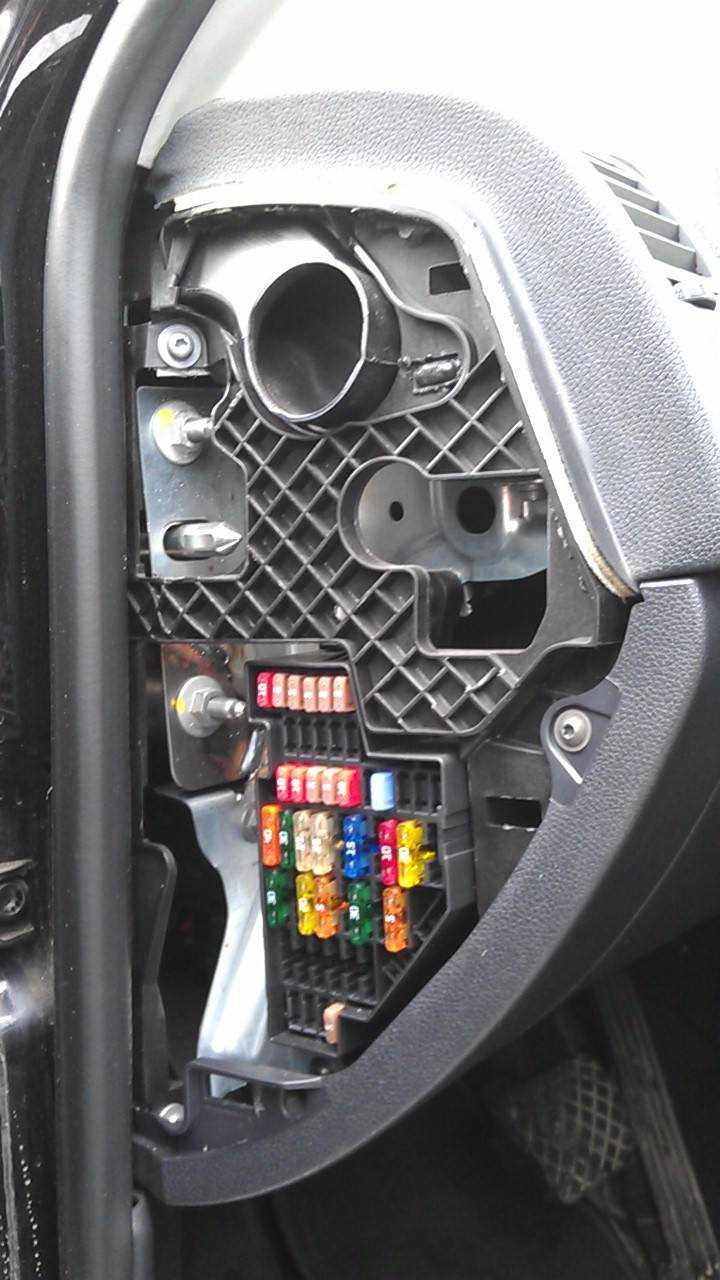

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.

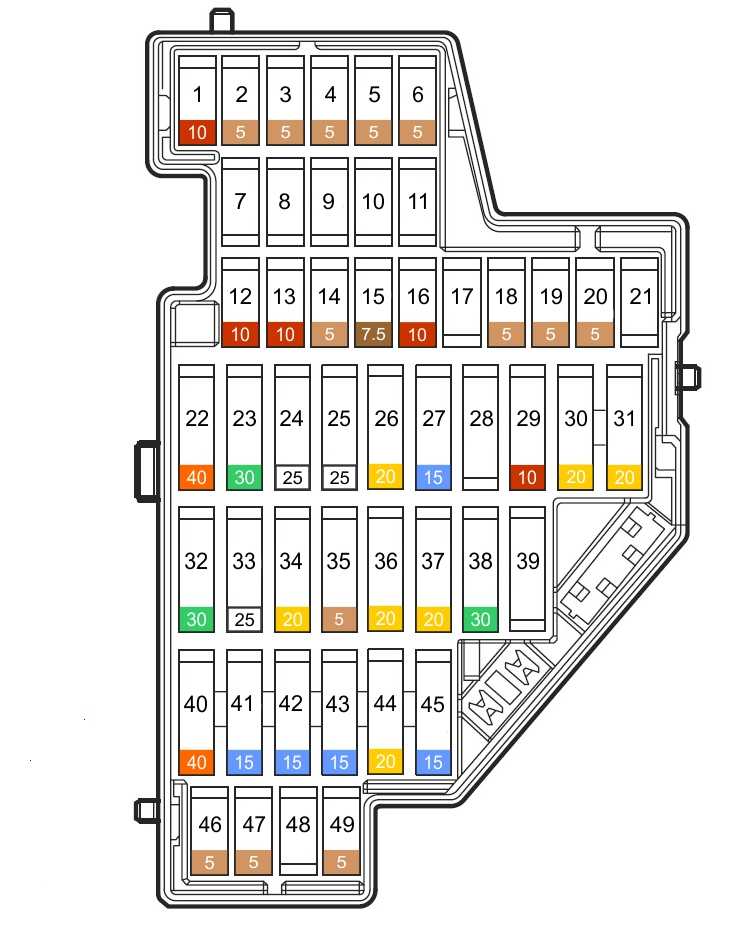

Схема предохранителей в салоне:

Назначение предохранителей в салоне:

Сила тока, А Потребитель
1 10 Диагностический разъем, блок управления двигателем, топливный насос
2 5 Блок управления ABS, ESP
3 5 Подушки безопасности
4 5 Обогреватель, климатическая установка, фонари заднего хода
5 5 Электрокорректор света фар
6 5 Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 Не используется
12 10 Блок управления центральным замком
13 10 Блок управления наружным освещением, стоп-сигналы
14 5 Блок управления АКПП, блокировка селектора
15 7.5 Блок управления освещением салона
16 10 Климат-контроль
17 Не используется
18 5 Датчики системы помощи при парковке
19 5 Блок управления тягово-сцепным устройством
20 5 Система помощи при трогании в подъем
21 Не используется
22 40 Вентилятор климат-контроля
23 30 Стеклоподъемники передних дверей
24 25 Прикуриватель
25 25, 30 Обогрев заднего стекла, дополнительный отопитель
26 20 Розетка в багажном отсеке
27 15 Реле топливного насоса, форсунки
28 Дополнительное оборудование
29 10 Блок управления двигателем
30 20 Блок управления АКПП
31 20 Вакуумный насос тормозной системы
32 30 Стеклоподъемники задних дверей
33 25 Электропривод люка крыши
34 20 Блок управления функциями комфорта
35 5 Охранная сигнализация
36 20 Омыватели фар
37 20 Подогрев передних сидений
38 30 Подогрев задних сидений
39 Не используется
40 40 Вентилятор системы отопления
41 15 Стеклоочиститель окна двери багажника
42 15 Стеклоомыватель лобового стекла
43 15 Тягово-сцепное устройство
44 20 Тягово-сцепное устройство
45 15 Тягово-сцепное устройство
46 5 Обогрев жиклеров стеклоомывателей
47 5 Реле дополнительного отопителя
48 Не используется
49 5 Переключатель освещения

Устройство и принцип работы прикуривателя

Блок предохранителей дэу матиз: где находятся и как выглядят?

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

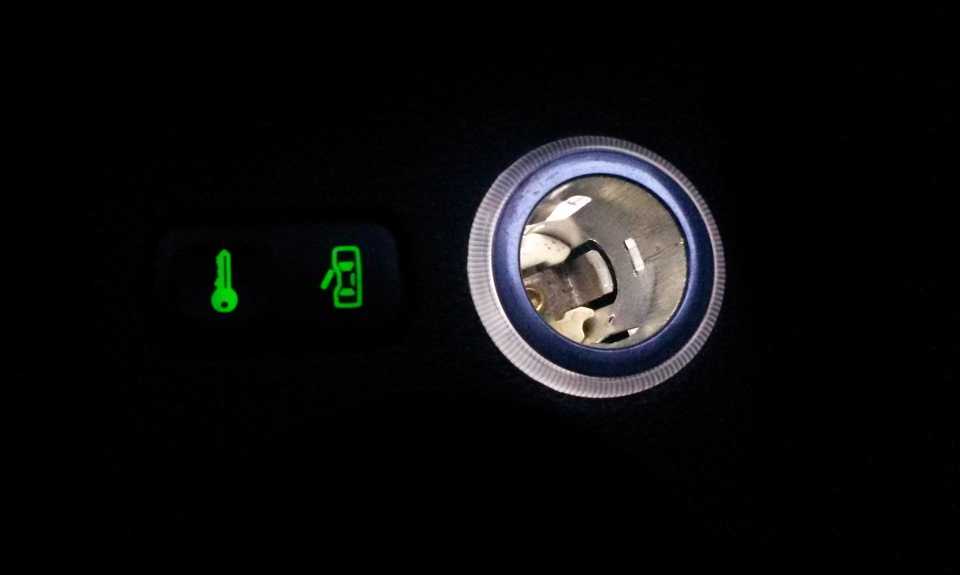

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Блок предохранителей моторного отсека

В автомобиле «Skoda Octavia» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Skoda Octavia Tour/А5 приведена в таблице:

Характерные признаки неисправности предохранителей

  • Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
  • Модули в монтажном блоке нагреты, несвойственен температурный режим;
  • В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
  • На приборной панели сигнализирует индикатор о неисправности в оборудования;
  • Двигатель автомобиля не запускается.

Места установки БП и обеспечение доступа к ним

Skoda Octavia А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.

  • Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
  • Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
  • После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.

БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.

Электросхемы Skoda Octavia 2

Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.Перед заменой любого предохранителя выключаем зажигание!Снимаем крышку отверткой. Внутри для удобства лежит пинцет.В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.

Обозначение в цветахЦвет Макс. сила тока в амперахсветло-коричневый 5тёмно-коричневый 7,5красный 10синий 15жёлтый 20белый 25зелёный 30оранжевый 40красный 50

Назначение предохранителей в передней панели№ Потребитель1 Диагностический разъём, блок управления двигателя, топливный насос2 Блок управления ABS, ESC3 Подушки безопасности4 Отопление, климатическая установка, фонари заднего хода5 Блок управления корректора фар6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент7-11 Не используется12 Блок управления центрального замка13 Диагностический разъём, переключатель освещения14 Блок управления АКП, блокировка селектора15 Блок управления бортовой сети – плафоны освещения салона16 Climatronic17 Не используется18 Стеклоочиститель заднего стекла19 Блок управления распознания прицепа20 Не используется21 Адаптивное освещение, левая и правая стороны22 Вентилятор Climatronic23 Стеклоподъёмники передних дверей24 Прикуриватель25 Обогрев заднего стекла, автономный отопитель и вентилятор26 Розетка в багажном отсеке27 Топливный насос, форсунки (дизельного двигателя)28 Головное устройство29 Блок управления двигателя, обогрев вентиляции картера30 Блок управления АКП, Haldex31 Вакуумный насос32 Стеклоподъёмники задних дверей33 Электропривод подъёмно-сдвижного люка34 Блок управления системы «Комфорт»35 Сигнал тревоги36 Омыватель фар37 Передние сиденья с обогревом38 Обогреваемые задние сиденья39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота40 Вентилятор отопителя и климатической установки41-42 Не используется43-45 Тягово-сцепное устройство46 Подогрев сидений47 Автономный отопитель и вентиляция48 Телефон49 Переключатель освещенияДля получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ№ ПотребительF1 Не используетсяF2 Блок управления АКПF3 Измерительный проводF4 Клапаны ABSF5 Блок управления АКПF6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворотаF7 Питание клеммы 15, стартерF8 Головное устройствоF9 Не используетсяF10 Блок управления двигателяF11 Блок управления автономного отопителя и вентиляцииF12 Блок управления шины данныхF13 Блок управления двигателяF14 ЗажиганиеF15 Лямбда-зонд, система предварительного накаливанияF16 Блок управления бортовой сети, правая фара, правый задний фонарьF17 Звуковой сигналF18 Усилитель цифрового процессора звукового сигналаF19 Стеклоочиститель лобового стеклаF20 Насос системы охлаждения, клапан дозирования топливаF21 Лямбда-зондF22 Выключатель педали сцепления, выключатель педали тормозаF23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давленияF24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатораF25 Насос ABSF26 Блок управления бортовой сети, левая фара, левый задний фонарьF27 Насос вторичного воздуха, система предварительного накаливанияF28 Не используетсяF29 Питание клеммы 30F30 Клемма Xa)Нюансы при замене предохранителей:— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.— всегда с собой нужно возить запас предохранителей.— один потребитель электроэнергии может защищаться несколькими предохранителями.— один предохранитель может защищать цепи нескольких электрических потребителей.— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаютсяпосле спада нагрузки.Всем удачи, спасибо, что до читали.

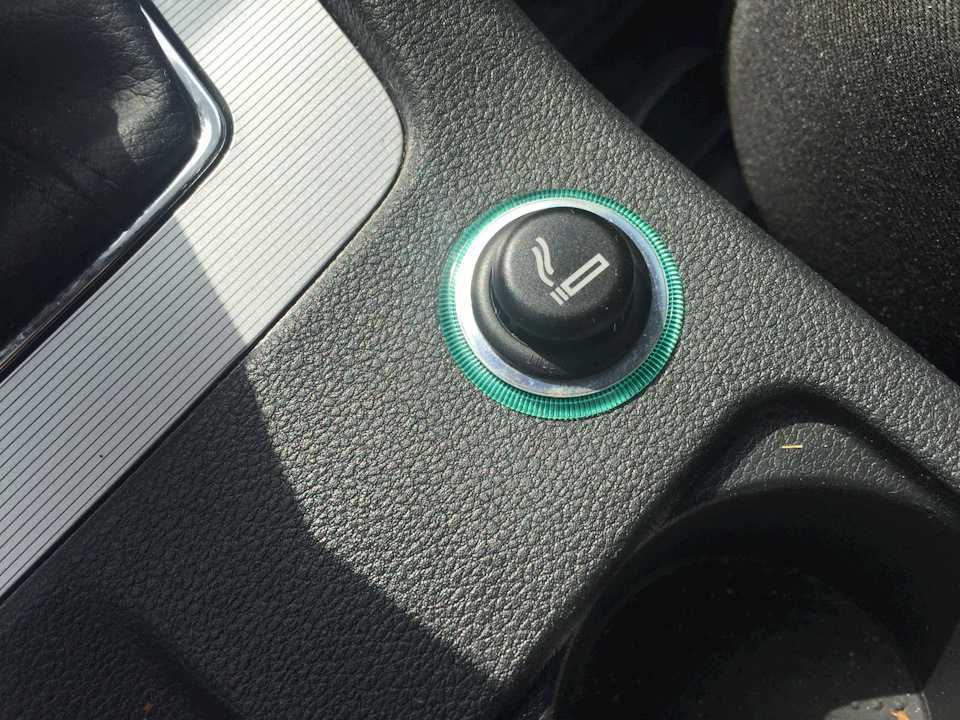

Как снять прикуриватель Skoda Octavia а5

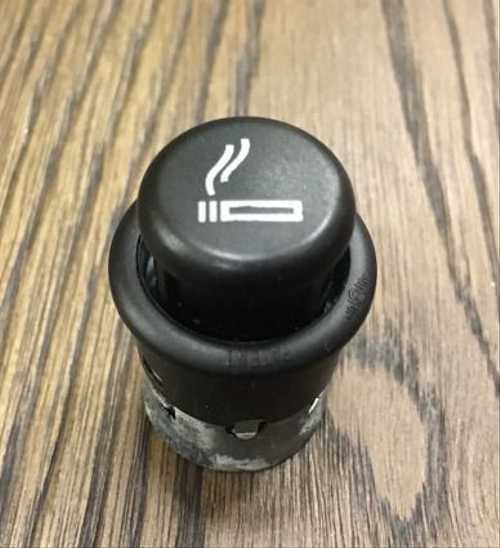

1Z0919305A9B9 Прикуриватель Skoda Octavia A5, Yeti

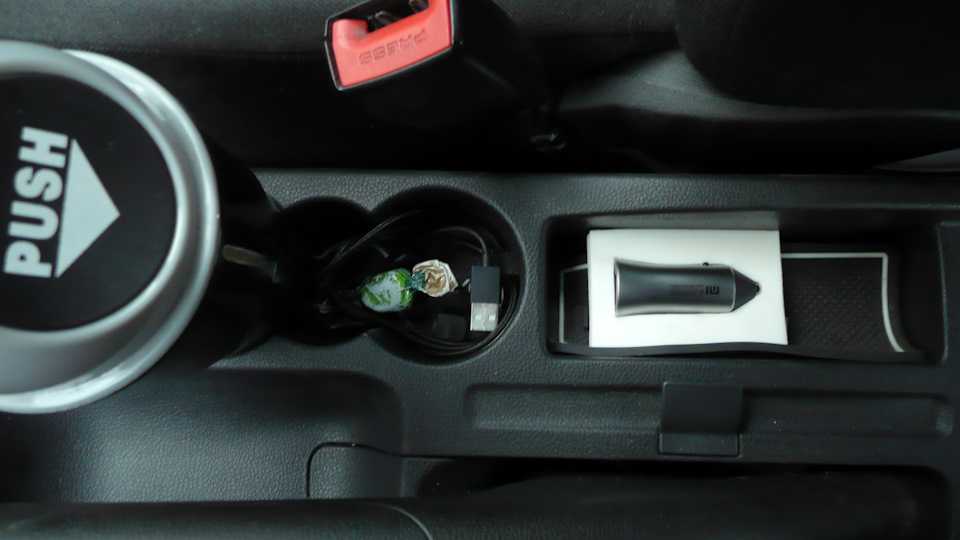

Перенос прикуривателя Skoda Octavia Tour

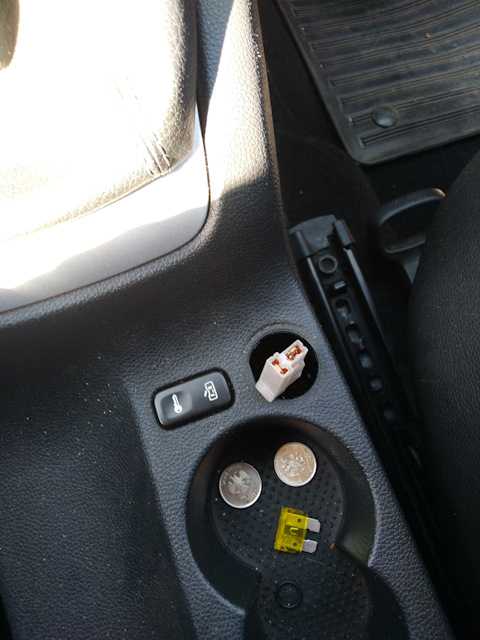

Замена предохранителя на прикуриватель 12В на Skoda Octavia A7

Замена лампы подсветки в пепельнице Passat Б6/Passat B6, Audi, Skoda.

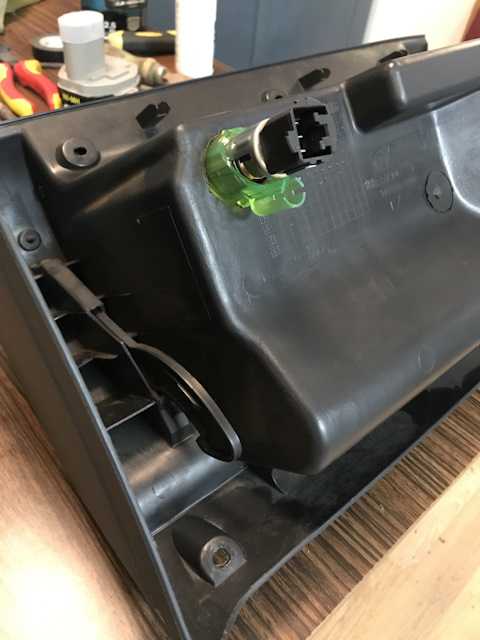

Дополнительный прикуриватель и розетка USB в багажник.

Разберем прикуривателя следующие вопросы:

— Перестал работать прикуриватель — что проверять; — Чем вытянуть гнездо прикуривателя в Skoda; — Симптом, что прикуриватель накрылся; — Зачем эта кнопка рядом с прикуривателем;

Перестал работать прикуриватель Skoda Octavia а5 фл 1.8 тси 2012

Предохранитель-проверить БП; 2. Усики-подогнуть; 3. Физ. целостность-проверить мультиметром; 4. Загаженность пеплом или чем другим-почистить и все.

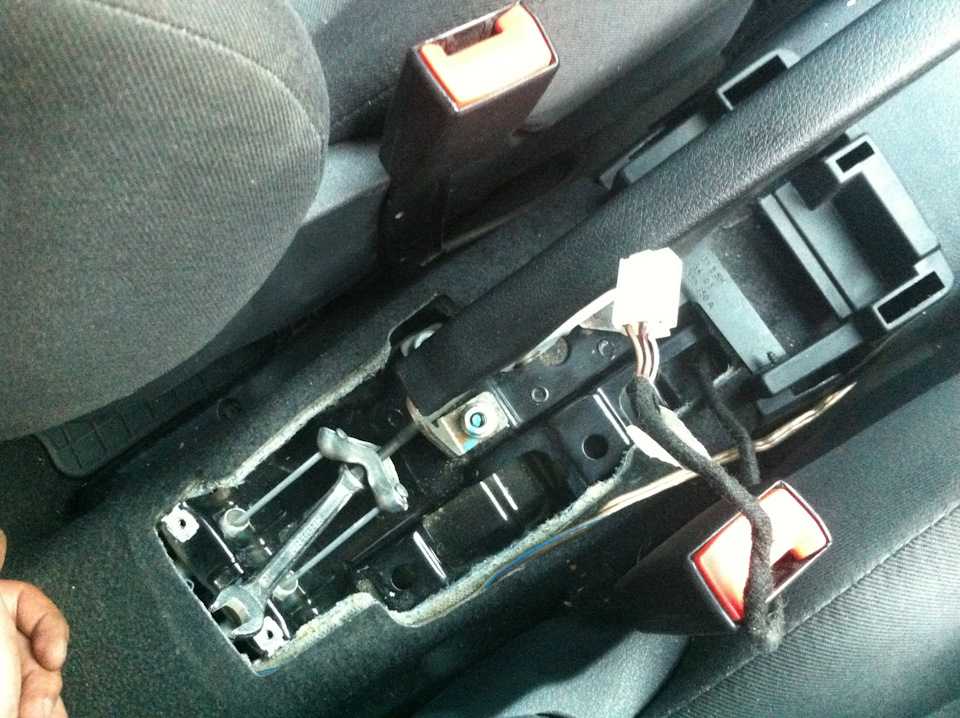

Долго голову ломал, как снять гнездо прикуривателя, то что на тоннеле.Наконец, получилось.Металлическая часть — отдельна от пластмассовой. Держится за нее на двух выступах (см фото). Заметил я их давно, но прямой способ нажатия на них отверткой результатов не давал. Хотя, возможно если попросить помощника нажать второй отверткой на второй выступ.Нашел способ — с обратной стороны тоннеля (тоннель разумеется, придется снять) вставляем отвертку в щель между пластиком и металлом в месте нахождения выступа, и чуть толкаем свободной рукой разъем наружу, смещения на 0,5мм достаточно чтобы выступ вышел из отверстия. Делаем то же самое со вторым выступом и, вуаля, прикуриватель извлечен. ВАГу за техническое решение — двойка. Крайне неудобно.

Пластмассовая часть при этом остается в тоннеле. Снять ее можно только потом, когда из будет извлечена металлическая.

Предохранители в передней панели

Предохранители расположены с левой стороны панели приборов за защитной крышкой.

Назначение предохранителей на приборной панели

Нет. Потребитель энергии Ампер
1 Диагностическая розетка 10
2 ABS, ESP 5
3 Электромеханический усилитель руля 10
4 Отопление, Кондиционер, Электрически регулируемые сиденья 5
5 Не назначен
6 Приборный щиток 5
7 Огни и видимость 5
8 Автоматическое затемнение внутреннего зеркала 5
9 Муфта Haldex (4×4) 5
10 телефон 5
11 Буксировочное устройство 5
12 Центральный замок 10
13 Диагностическая розетка, выключатель света 10
14 Стоп-сигнал, автоматическая коробка передач 5
15 Центральный блок управления – внутреннее освещение 7,5
16 Climatronic 10
17 Датчик дождя и света 5
18 Система помощи при парковке, рычаг селектора 5
19 Помощь при парковке 5
20 Не назначен
21 Не назначен
22 Воздуходувка для Climatronic 40
23 Переднее стекло 30
24 Зажигалка 25
25 Подогрев заднего стекла 25
26 Розетка в багажнике 20
27 Реле топливного насоса 15
28 Не назначен
29 Блок управления двигателем 10
30 Воздушная подушка 5
31 Автоматическая коробка передач, фонари заднего хода 5
32 Заднее стекло 30
33 Электрическая сдвижная / наклонная крыша 25
34 Не назначен
35 Противоугонная система 5
36 Система очистки фар 20
37 Обогрев передних сидений 30
38 Не назначен
39 Не назначен
40 Воздуходувка для отопления и кондиционирования воздуха 40
41 Стеклоочиститель заднего стекла 15
42 Протрите насос для мойки ветрового стекла 15
43 Буксировочное устройство 15
44 Буксировочное устройство 20
45 Буксировочное устройство 15
46 Обогрев форсунок стеклоомывателя 5
47 Не назначен
48 Не назначен
49 Выключатель 5

Признаки неисправности топливного насоса.

Нестабильная работа двигателя на холостом ходу.

Данное следствие наиболее точно указывает на неправильную работу насоса или засорение топливного фильтра. Часть автолюбителей, при возникновении данных неполадок прибегает к полной замене топливного модуля. Как правило, при поломке бензонасоса сам модуль остается исправен. Поэтому перед тем как приступить к замене элемента топливной системы, необходимо провести более подробную диагностику. Ведь причинами также могут стать и элементы системы питания. Наиболее распространенными из них являются:

  • Поврежден предохранитель бензонасоса.
  • Неисправно реле системы питания топливного компрессора.
  • Неправильное крепление массы.
  • Неисправен привод бензинового насоса.
  • Повреждена герметичность контактов топливного насоса.

Возникновение одной из вышеуказанных причин, неизбежно приводит к нарушению функции насоса. Как известно, бензонасос весь важный компонент топливной системы, при поломке которого нарушается подача топливной смеси в карбюратор. Поэтому разберем каждую составляющую и причины ее неисправности подробнее.

Система давления.

Бензонасос создает оптимальное давление в топливной магистрали. Если давление в системе снизилось или увеличилось двигатель будет работать неверно. Поэтому одним из этапов диагностики, будет замер давления в системе. Для этого, подключим манометр к штуцеру давления. Когда стрелка прибора медленно набирает показатель, возможно, причиной может быть засоренный топливный фильтр. Если при нажатии на педаль газа стрелка находится в нулевой позиции, возможно, неисправен сам бензонасос. Аналогичные показатели прибора при включении зажигания, говорят о неправильной работе регулятора.

Проводка.

Проводка бензонасоса включает в себя три основных провода: показатель уровня топлива, положительный и отрицательный контакты. При нарушении питания, бензонасос откажется функционировать. Поэтому, если диагностика давления принесла положительные результаты приступаем к проверке контактов. Для начала, необходимо провести визуальную диагностику проводников. Если внешних повреждений не обнаружено, необходимо проверить контакты электроизмерительным прибором.

Моторчик компрессора.

Если проверка давления и контактов не показала неисправности, необходимо обратить внимание на привод насоса. Моторчик является основным элементом обеспечения циркуляции топлива. Если клеммы моторчика засорены, движение топлива по системе прекратится

Если клеммы моторчика засорены, движение топлива по системе прекратится.

Масса.

Если датчик уровня бензина показывает недостоверные результаты, посмотрим в каком состоянии находиться масса. Если, крепление недостаточное, топливо также перестанет циркулировать по системе. Масса закреплена в области ручного тормоза. Если провода подвергались механическим воздействиям, масса могла просто отпасть. Установить массу на место несложно. Для этого, необходимо снять оболочку ручного тормоза и закрепить ее в исходное положение.

Реле насоса находится под панелью приборов. При включении зажигания, реле создает необходимое давление для включения бензонасоса и отключается. Правильную работу реле сопровождает характерный звук. Для проверки необходимо снять нижнюю панель, под которой находится три реле. Самое нижнее из них от бензонасоса. Если при включении зажигания мы слышим характерный щелчок — реле исправно. Если звуковое сопровождение отсутствует, повреждены контакты или неисправно само реле бензонасоса. В таком случае необходимо произвести замену поврежденного элемента.

Предохранитель бензонасоса.

Заключительным, но не менее важным этапом диагностики является проверка предохранителя. Предохранитель, так же как и реле стоит с внутренней части. Также, можно добраться до предохранителя с внешней стороны (из-под капота). Открыв крышку капота, можно заметить небольшой ящик на блоке управления двигателем. Необходимо вскрыть малый блок и обнаружить предохранитель, который стоит на самом верху. Сила тока предохранителя должна составлять пятнадцать ампер. Демонтируем предохранитель и производим визуальную диагностику. Если контакты элемента целые — предохранитель работает. Поврежденные контакты свидетельствуют о неисправности предохранителя. Поврежденный предохранитель не поддается восстановлению, поэтому необходимо его заменить. Рассматриваемый элемент найти достаточно просто и стоит он недорого. Если блок разобран, установить исправный элемент достаточно просто. Проверив работу каждого компонента, можно выявить причину неправильной работы насоса и восстановить функцию автомобиля своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Замена прикуривателя шкода октавия а5

Реле и предохранители Шкода Октавия Тур А4: схемы блоков

Главная → Справки → Skoda → Octavia A4 Tour

Схемы предохранителей и реле подходят для модификаций:

  • Шкода Октавия А4 Тур лифтбек
  • Шкода Октавия А4 Тур универсал

Объемы:

  • Шкода Октавия А4 Тур 1.4
  • Шкода Октавия А4 Тур 1.6
  • Шкода Октавия А4 Тур 1.8
  • Шкода Октавия А4 Тур 2.0

Года выпуска

Блок реле и предохранителей под капотом

Имеются два исполнения коробки предохранителей в подкапотном пространстве. Которое из исполнений находится как раз в Вашем автомобиле, Вы можете узнать по расположению предохранителей после того, как снимите крышку.

Расположен в торце с левой стороны приборной панели. Закрыт крышкой.

Плавкие предохранители

Исполнение 1

Исполнение 2

Защищаемая цепь Ампераж, ток А
1 Насос дла устройства ABS 30
2 Клапаны для устройства ABS 30
3 Вентилятор для дополнительного охлаждения 1-ая ступень 30
4 Свечи накаливания, для обогрева охлаждающей жидкости, реле насоса дополнительного воздуха 50
5 Блок управления двигателем 50
б Вентилятор для дополнительного охлаждения 2-ая ступень 40
7 Главный предохранитель внутреннего пространства автомобиля 110
8 Трехфазный генератор переменного тока 110/150

Плавкие предохранители

№ предохранителя Защищаемая цепь Ампераж, ток А
1 Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей 10
2 Указатели поворота, фары с ксеноновыми лампами 10
3 Освещение вещевого ящика 5
4 Освещение номерного знака 5
5 Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat 7,5
6 Система замков с центральным управлением 5
7 Фары заднего хода, сенсоры паркования 10
8 Телефон 5
9 ABS, ESP 5
10 Зажигание, контакт Sa^ 10
11 Панель приборов 5
12 Электропитание системы диагностирования 7,5
13 Стоп-сигналы 10
14 Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением) 10
15 Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида 5
16 Кондиционер 10
17 Обогрев жиклеров стеклоомывателей (Лампы дневного света) 5 (30)
18 Правая фара дальнего света 10
19 Левая фара дальнего света 10
20 Правая фара ближнего света, регулирование высоты фар 15
21 Левая фара ближнего света 15
22 Правый стояночный огонь 5
23 Левый стояночный огонь 5
24 Передние стеклоочистители, электродвигатель стеклоомывателя 20
25 Вентилятор отопителя, кондиционер, Climatronic 25
26 Обогрев стекла крышки багажника 25
27 Стеклоочиститель заднего стекла 15
28 Топливный насос 15
29 Блок управления: бензиновый двигатель (Блок управления: дизельный двигатель) 15 (10)
30 Электроуправляемый солнечный люк в крыше 20
31 Не занято
32 Бензиновый двигатель — клапанные форсунки (Дизельный двигатель — топливный насос высокого давления, блок управления) 10 (30)
33 Фарообмыватель передних фар 20
34 Бензиновый двигатель: блок управления (Дизельный двигатель блок управления) 10 ()10
35 Розетка для подключения прицепа, розетка в багажнике 30
36 Противотуманные фары 15
37 Бензиновый двигатель: блок управления (Дизельный двигатель блок управления) 20 (5)
38 Освещение багажника, система замков с центральным управлением, открытие крышки наливной горловины топливного бака, внутреннее освещение кузова 15
39 Система аварийной световой сигнализации 15
40 Звуковой сигнал (гудок) 20
41 Прикуриватель 15
42 Автомобильный радиоприемник, телефон 15
43 Бензиновый двигатель: блок управления (Дизельный двигатель блок управления) 10 (10)
44 Обогрев сидений 15

Предохранители Skoda Octavia Tour

В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру.

Главный блок предохранителей (далее БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.

Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / ампераж За что отвечает (с описанием)

F (Ф-1) / 20 Дальний свет правый
F (Ф-2) / 5 —/— левый
F (Ф-3) / 10 Передняя противотуманная фара левая
F (Ф-4) / 10 —/— правая
F (Ф-5) / 20 Обогрев сидений, вентилятор печки
F (Ф-6) / 30 АБС (ABS)
F (Ф-7) / 30 Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5 Топливная помпа (бензонасос)
F (Ф-9) / 10 Центральный замок
F (Ф-10) / 10 Дневные ходовые огни
F (Ф-11) / 10 Система кондиционирования
F (Ф-12) / 10 Подсветка салона, стоп сигнал
F (Ф-13) / 30 АБС (ABS) дополнительно
F (Ф-14) / 30 Зарезервировано
F (Ф-15) / 10 Зарезервировано
F (Ф-16) / 15 Зарезервировано
F (Ф-17) / 15 Зарезервировано
F (Ф-18) / 10 Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10 Печной отопитель, электрический усилитель руля
F (Ф-20) / 10 Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5 Электрический привод стеклоподъемников
F (Ф-22) / 5 Аварийка
F (Ф-23) / 5 Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5 Замок зажигания
F (Ф-25) / 5 Задняя передача
F (Ф-26) / 5 Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20 Обогрев заднего стекла
F (Ф-28) / 15 Габарит правый
F (Ф-29) / 15 Габарит левый
F (Ф-30) / 20 Задняя противотуманная фара
F (Ф-31) / 15 Ближний свет левый
F (Ф-32) / 15 —/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

Обозначение Какой за что отвечает / что обеспечивает

K 1 Какой за что отвечает / что обеспечивает
K 2 Обогрев заднего стекла
K 3 Реле модуля управления силовым агрегатом
K 4 Реле топливной помпы
K 5 Зарезервировано
K 6 Дополнительное реле вентилятора системы охлаждения
K 7 Обогрев лобового стекла (основное)
K 8 —/— (дополнительное)
K 9 Система кондиционирования
K 10 Электрический вентилятор системы охлаждения
K 11 Центральный замок
K 12 Стартер (дополнительно)
K 13 Контакты сердцевины замка зажигания
K 14 Зарезервировано
K 15 Очиститель лобового стекла (дворники)
K 16 На фары, дальний свет оптики
K 17 Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

  • Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики,
  • Модули в монтажном блоке нагреты, несвойственен температурный режим,
  • В салоне машины, моторном отсеке слышен запах плавленой пластмассы,
  • На приборной панели сигнализирует индикатор о неисправности в оборудования,
  • Двигатель автомобиля не запускается.

Типичные причины выхода из строя предохранителей

  • Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов,
  • Покупка неоригинальных расходных материалов (модулей),
  • Нарушение технологии монтажа,
  • Механическое повреждение монтажного блока,
  • Короткое замыкание в электрической цепи,
  • Повреждение изоляции, клемм, концевиков силовых кабелей,
  • Окисление клемм,
  • Ослабленная фиксация контактов,
  • Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Замена предохранителей

Цветовая маркировка предохранителей

Цвет Максимальная сила тока, А
Светло-коричневый 5
Темно-коричневый 7,5
Красный 10
Синий 15
Желтый 20
Белый 25
Зеленый 30
Оранжевый 40
Красный 50

Внимание:

Не ремонтируйте предохранители и не заменяйте их на более мощные: существует опасность пожара, к тому же в противном случае возможно повреждение другого электрооборудования.

Если замененный предохранитель сразу после включения соответствующего электроприбора снова перегорит, необходимо проверить немедленно систему электрооборудования автомобиля на специализированной станции техобслуживания.

Предохранители передней панели

Потребитель
1 Не используется
2 Не используется
3 Не используется
4 Не используется
5 БУ шины данных
б Датчик охранной сигнализации
7 Блок управления климатической установки, отопитель, приемник ДУ автономного отопителя, селектор АКП, реле обогрева заднего стекла, реле обогрева ветрового стекла
8 Переключатель освещения, датчик дождя, диагностический разъем
9 Муфта Haldex
10 Сенсорный экран
11 Обогреваемые задние сиденья
12 Головное устройство
13 Преднатяжитель ремня безопасности водителя
14 Вентилятор климатической установки и отопителя
15 Электрическая блокировка рулевой колонки
16 Усилитель сигнала телефона, комплект для подключения телефона
17 Комбинация приборов
18 Не используется
19 Блок управления KESSY
20 Модуль рулевого колеса
21 Не используется
22 Открывание крышки багажного отсека
23 Свет справа
24 Панорамный люк
25 БУ ЦЗ передней левой двери, стеклоподъемники с левой стороны
26 Передние сиденья с обогревом
27 Усилитель аудиосистемы
28 Тягово-сцепное устройство
29 Не используется
30 Не используется
31 Левая фара
32 Парковочный ассистент, парковочный автопилот
33 Подушки безопасности
34 Клавиша ASR, ESC, индикатор контроля давления в шинах, датчик давления климатической установки, выключатель фонаря заднего хода, электрохромное внутреннее зеркало, клавиша системы «Старт-стоп», комплект для подключения телефона, регулятор подогрева задних сидений, датчик климатической установки, розетка 230В, система имитации звука
35 Фары, корректор фар, диагностический разъем, камера, радар
36 Правая фара
37 Левая фара
38 Тягово-сцепное устройство
39 БУ ЦЗ передней правой двери, стеклоподъемники передней правой и задней правой двери
40 Розетка 12В
41 Реле CNG
42 БУ ЦЗ задней двери (левой, правой), омыватель фар, стеклоочиститель
43 Заслонка газоразрядной лампы, освещение салона
44 Тягово-сцепное устройство
45 Блок управления регулировки сидений
46 Розетка 230В
47 Очиститель заднего стекла
48 Не используется
49 Катушка реле стартера, выключатель педали сцепления
50 Не используется
51 Натяжитель ремня безопасности переднего пассажира
52 Не используется
53 Реле обогрева заднего стекла

Предохранители в моторном отсеке

Потребитель
1 Блок управления ESC
2 Блок управления ESC, ABS
3 БУ двигателя
4 БУ двигателя, реле дополнительного электрического отопителя
5 Компоненты двигателя
б Датчик тормозной системы, компоненты двигателя
7 Насос системы охлаждения, компоненты двигателя
8 Лямбда-зонд
9 Зажигание, БУ свечей накаливания, компоненты двигателя
10 БУ топливного насоса, зажигание
11 Дополнительный электрический отопитель
12 Дополнительный электрический отопитель
13 БУ АКП
14 Обогрев ветрового стекла (слева)
15 Звуковой сигнал
16 Зажигание, топливный насос
17 БУ ABS, ESC, БУ двигателя
18 БУ шины данных
19 Очиститель лобового стекла
20 Сигнал тревоги
21 ABS
22 БУ двигателя
23 Стартер
24 Дополнительный электрический отопитель
31 Не используется
32 Не используется
33 Не используется
34 Обогрев ветрового стекла (справа)
35 Не используется
36 Не используется
37 БУ автономного отопителя
38 Не используется

Назначение

В автомобиле Skoda Octavia А5 установлено огромное количество предохранителей, потому, чтоб иметь представление о место положении того либо другого предохранителя и знать, за какое электрическое оборудование он отвечает, нужно изучить схему расположения частей, их особенности и свойства.

Предохранительный блок в салоне машины смотрит за защитой последующих электронных цепей:

  • блок управления системами Абс и ESC;
  • работа подушек безопасности;
  • климатконтроль и отопительная система;
  • акпп;
  • очиститель заднего стекла;
  • система обогрева автокресел.

Все вышеизложенные электрические системы контролируются пятиамперными защитными предохранителями. Плавкие вставки номиналом 10А выслеживают работу центрального замка автомобиля, переключателей внутреннего и внешнего освещения, агрегата.

Для защиты электродвигателей омывателей лобового стекла, фар, также розетки, установленной в багажном отделении, употребляют предохранительные устройства номиналом 20А.

Что касается подкапотного защитного блока автомобиля Skoda Octavia, то он не имеет огромного количества плавких вставок.

Зависимо от номинала предохранителя защищают последующие системы.

5 Сеть проводов для диагностики, рычаги переключения поворотных указателей и дворников, модуль управления движком, выключатель педали сцепления
10 Вентилятор системы остывания, клапан циркуляции отработанных газов, насос подачи вторичного воздуха, топливный насос
15 Цепь лямбда-зонда, клаксон, блок управления АКП, освещение багажного отделения, прикуриватель
20 Зажигание, модуль управления бортовым освещением, правые осветительные приборы
30,40,50 Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны Абс

Подробная схема установки защитных устройств в предохранительных модулях Skoda Octavia А5 представлена в руководстве по эксплуатации тс. Схему также можно просто отыскать на веб-сайтах в вебе, посвященных авто теме.

Блок предохранителей в салоне

Предохранители в салоне Skoda Octavia A5 находятся под крышкой в левой части передней панели. Открыть крышку можно с помощью отвертки, которая вставляется в специальный паз.

Схема предохранителей в салоне:

Назначение предохранителей в салоне:

Сила тока, А Потребитель
1 10 Диагностический разъем, блок управления двигателем, топливный насос
2 5 Блок управления ABS, ESP
3 5 Подушки безопасности
4 5 Обогреватель, климатическая установка, фонари заднего хода
5 5 Электрокорректор света фар
6 5 Комбинация приборов, блок управления АКПП, блок управления электромеханическим усилителем руля, парковочный ассистент, муфта Haldex
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 Не используется
12 10 Блок управления центральным замком
13 10 Блок управления наружным освещением, стоп-сигналы
14 5 Блок управления АКПП, блокировка селектора
15 7.5 Блок управления освещением салона
16 10 Климат-контроль
17 Не используется
18 5 Датчики системы помощи при парковке
19 5 Блок управления тягово-сцепным устройством
20 5 Система помощи при трогании в подъем
21 Не используется
22 40 Вентилятор климат-контроля
23 30 Стеклоподъемники передних дверей
24 25 Прикуриватель
25 25, 30 Обогрев заднего стекла, дополнительный отопитель
26 20 Розетка в багажном отсеке
27 15 Реле топливного насоса, форсунки
28 Дополнительное оборудование
29 10 Блок управления двигателем
30 20 Блок управления АКПП
31 20 Вакуумный насос тормозной системы
32 30 Стеклоподъемники задних дверей
33 25 Электропривод люка крыши
34 20 Блок управления функциями комфорта
35 5 Охранная сигнализация
36 20 Омыватели фар
37 20 Подогрев передних сидений
38 30 Подогрев задних сидений
39 Не используется
40 40 Вентилятор системы отопления
41 15 Стеклоочиститель окна двери багажника
42 15 Стеклоомыватель лобового стекла
43 15 Тягово-сцепное устройство
44 20 Тягово-сцепное устройство
45 15 Тягово-сцепное устройство
46 5 Обогрев жиклеров стеклоомывателей
47 5 Реле дополнительного отопителя
48 Не используется
49 5 Переключатель освещения

Устройство и принцип работы прикуривателя

Блок предохранителей дэу матиз: где находятся и как выглядят?

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Блок предохранителей моторного отсека

В автомобиле «Skoda Octavia» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Skoda Octavia Tour/А5 приведена в таблице:

Характерные признаки неисправности предохранителей

  • Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
  • Модули в монтажном блоке нагреты, несвойственен температурный режим;
  • В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
  • На приборной панели сигнализирует индикатор о неисправности в оборудования;
  • Двигатель автомобиля не запускается.

Места установки БП и обеспечение доступа к ним

Skoda Octavia А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.

  • Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
  • Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
  • После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.

БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.

Электросхемы Skoda Octavia 2

Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.Перед заменой любого предохранителя выключаем зажигание!Снимаем крышку отверткой. Внутри для удобства лежит пинцет.В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.

Обозначение в цветахЦвет Макс. сила тока в амперахсветло-коричневый 5тёмно-коричневый 7,5красный 10синий 15жёлтый 20белый 25зелёный 30оранжевый 40красный 50

Назначение предохранителей в передней панели№ Потребитель1 Диагностический разъём, блок управления двигателя, топливный насос2 Блок управления ABS, ESC3 Подушки безопасности4 Отопление, климатическая установка, фонари заднего хода5 Блок управления корректора фар6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент7-11 Не используется12 Блок управления центрального замка13 Диагностический разъём, переключатель освещения14 Блок управления АКП, блокировка селектора15 Блок управления бортовой сети – плафоны освещения салона16 Climatronic17 Не используется18 Стеклоочиститель заднего стекла19 Блок управления распознания прицепа20 Не используется21 Адаптивное освещение, левая и правая стороны22 Вентилятор Climatronic23 Стеклоподъёмники передних дверей24 Прикуриватель25 Обогрев заднего стекла, автономный отопитель и вентилятор26 Розетка в багажном отсеке27 Топливный насос, форсунки (дизельного двигателя)28 Головное устройство29 Блок управления двигателя, обогрев вентиляции картера30 Блок управления АКП, Haldex31 Вакуумный насос32 Стеклоподъёмники задних дверей33 Электропривод подъёмно-сдвижного люка34 Блок управления системы «Комфорт»35 Сигнал тревоги36 Омыватель фар37 Передние сиденья с обогревом38 Обогреваемые задние сиденья39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота40 Вентилятор отопителя и климатической установки41-42 Не используется43-45 Тягово-сцепное устройство46 Подогрев сидений47 Автономный отопитель и вентиляция48 Телефон49 Переключатель освещенияДля получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ№ ПотребительF1 Не используетсяF2 Блок управления АКПF3 Измерительный проводF4 Клапаны ABSF5 Блок управления АКПF6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворотаF7 Питание клеммы 15, стартерF8 Головное устройствоF9 Не используетсяF10 Блок управления двигателяF11 Блок управления автономного отопителя и вентиляцииF12 Блок управления шины данныхF13 Блок управления двигателяF14 ЗажиганиеF15 Лямбда-зонд, система предварительного накаливанияF16 Блок управления бортовой сети, правая фара, правый задний фонарьF17 Звуковой сигналF18 Усилитель цифрового процессора звукового сигналаF19 Стеклоочиститель лобового стеклаF20 Насос системы охлаждения, клапан дозирования топливаF21 Лямбда-зондF22 Выключатель педали сцепления, выключатель педали тормозаF23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давленияF24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатораF25 Насос ABSF26 Блок управления бортовой сети, левая фара, левый задний фонарьF27 Насос вторичного воздуха, система предварительного накаливанияF28 Не используетсяF29 Питание клеммы 30F30 Клемма Xa)Нюансы при замене предохранителей:— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.— всегда с собой нужно возить запас предохранителей.— один потребитель электроэнергии может защищаться несколькими предохранителями.— один предохранитель может защищать цепи нескольких электрических потребителей.— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаютсяпосле спада нагрузки.Всем удачи, спасибо, что до читали.

Как снять прикуриватель Skoda Octavia а5

1Z0919305A9B9 Прикуриватель Skoda Octavia A5, Yeti

Перенос прикуривателя Skoda Octavia Tour

Замена предохранителя на прикуриватель 12В на Skoda Octavia A7

Замена лампы подсветки в пепельнице Passat Б6/Passat B6, Audi, Skoda.

Дополнительный прикуриватель и розетка USB в багажник.

Разберем прикуривателя следующие вопросы:

— Перестал работать прикуриватель — что проверять; — Чем вытянуть гнездо прикуривателя в Skoda; — Симптом, что прикуриватель накрылся; — Зачем эта кнопка рядом с прикуривателем;

Перестал работать прикуриватель Skoda Octavia а5 фл 1.8 тси 2012

Предохранитель-проверить БП; 2. Усики-подогнуть; 3. Физ. целостность-проверить мультиметром; 4. Загаженность пеплом или чем другим-почистить и все.

Долго голову ломал, как снять гнездо прикуривателя, то что на тоннеле.Наконец, получилось.Металлическая часть — отдельна от пластмассовой. Держится за нее на двух выступах (см фото). Заметил я их давно, но прямой способ нажатия на них отверткой результатов не давал. Хотя, возможно если попросить помощника нажать второй отверткой на второй выступ.Нашел способ — с обратной стороны тоннеля (тоннель разумеется, придется снять) вставляем отвертку в щель между пластиком и металлом в месте нахождения выступа, и чуть толкаем свободной рукой разъем наружу, смещения на 0,5мм достаточно чтобы выступ вышел из отверстия. Делаем то же самое со вторым выступом и, вуаля, прикуриватель извлечен. ВАГу за техническое решение — двойка. Крайне неудобно.

Пластмассовая часть при этом остается в тоннеле. Снять ее можно только потом, когда из будет извлечена металлическая.

Предохранители в передней панели

Предохранители расположены с левой стороны панели приборов за защитной крышкой.

Назначение предохранителей на приборной панели

Нет. Потребитель энергии Ампер
1 Диагностическая розетка 10
2 ABS, ESP 5
3 Электромеханический усилитель руля 10
4 Отопление, Кондиционер, Электрически регулируемые сиденья 5
5 Не назначен
6 Приборный щиток 5
7 Огни и видимость 5
8 Автоматическое затемнение внутреннего зеркала 5
9 Муфта Haldex (4×4) 5
10 телефон 5
11 Буксировочное устройство 5
12 Центральный замок 10
13 Диагностическая розетка, выключатель света 10
14 Стоп-сигнал, автоматическая коробка передач 5
15 Центральный блок управления – внутреннее освещение 7,5
16 Climatronic 10
17 Датчик дождя и света 5
18 Система помощи при парковке, рычаг селектора 5
19 Помощь при парковке 5
20 Не назначен
21 Не назначен
22 Воздуходувка для Climatronic 40
23 Переднее стекло 30
24 Зажигалка 25
25 Подогрев заднего стекла 25
26 Розетка в багажнике 20
27 Реле топливного насоса 15
28 Не назначен
29 Блок управления двигателем 10
30 Воздушная подушка 5
31 Автоматическая коробка передач, фонари заднего хода 5
32 Заднее стекло 30
33 Электрическая сдвижная / наклонная крыша 25
34 Не назначен
35 Противоугонная система 5
36 Система очистки фар 20
37 Обогрев передних сидений 30
38 Не назначен
39 Не назначен
40 Воздуходувка для отопления и кондиционирования воздуха 40
41 Стеклоочиститель заднего стекла 15
42 Протрите насос для мойки ветрового стекла 15
43 Буксировочное устройство 15
44 Буксировочное устройство 20
45 Буксировочное устройство 15
46 Обогрев форсунок стеклоомывателя 5
47 Не назначен
48 Не назначен
49 Выключатель 5

Признаки неисправности топливного насоса.

Нестабильная работа двигателя на холостом ходу.

Данное следствие наиболее точно указывает на неправильную работу насоса или засорение топливного фильтра. Часть автолюбителей, при возникновении данных неполадок прибегает к полной замене топливного модуля. Как правило, при поломке бензонасоса сам модуль остается исправен. Поэтому перед тем как приступить к замене элемента топливной системы, необходимо провести более подробную диагностику. Ведь причинами также могут стать и элементы системы питания. Наиболее распространенными из них являются:

  • Поврежден предохранитель бензонасоса.
  • Неисправно реле системы питания топливного компрессора.
  • Неправильное крепление массы.
  • Неисправен привод бензинового насоса.
  • Повреждена герметичность контактов топливного насоса.

Возникновение одной из вышеуказанных причин, неизбежно приводит к нарушению функции насоса. Как известно, бензонасос весь важный компонент топливной системы, при поломке которого нарушается подача топливной смеси в карбюратор. Поэтому разберем каждую составляющую и причины ее неисправности подробнее.

Система давления.

Бензонасос создает оптимальное давление в топливной магистрали. Если давление в системе снизилось или увеличилось двигатель будет работать неверно. Поэтому одним из этапов диагностики, будет замер давления в системе. Для этого, подключим манометр к штуцеру давления. Когда стрелка прибора медленно набирает показатель, возможно, причиной может быть засоренный топливный фильтр. Если при нажатии на педаль газа стрелка находится в нулевой позиции, возможно, неисправен сам бензонасос. Аналогичные показатели прибора при включении зажигания, говорят о неправильной работе регулятора.

Проводка.

Проводка бензонасоса включает в себя три основных провода: показатель уровня топлива, положительный и отрицательный контакты. При нарушении питания, бензонасос откажется функционировать. Поэтому, если диагностика давления принесла положительные результаты приступаем к проверке контактов. Для начала, необходимо провести визуальную диагностику проводников. Если внешних повреждений не обнаружено, необходимо проверить контакты электроизмерительным прибором.

Моторчик компрессора.

Если проверка давления и контактов не показала неисправности, необходимо обратить внимание на привод насоса. Моторчик является основным элементом обеспечения циркуляции топлива. Если клеммы моторчика засорены, движение топлива по системе прекратится

Если клеммы моторчика засорены, движение топлива по системе прекратится.

Масса.

Если датчик уровня бензина показывает недостоверные результаты, посмотрим в каком состоянии находиться масса. Если, крепление недостаточное, топливо также перестанет циркулировать по системе. Масса закреплена в области ручного тормоза. Если провода подвергались механическим воздействиям, масса могла просто отпасть. Установить массу на место несложно. Для этого, необходимо снять оболочку ручного тормоза и закрепить ее в исходное положение.

Реле насоса находится под панелью приборов. При включении зажигания, реле создает необходимое давление для включения бензонасоса и отключается. Правильную работу реле сопровождает характерный звук. Для проверки необходимо снять нижнюю панель, под которой находится три реле. Самое нижнее из них от бензонасоса. Если при включении зажигания мы слышим характерный щелчок — реле исправно. Если звуковое сопровождение отсутствует, повреждены контакты или неисправно само реле бензонасоса. В таком случае необходимо произвести замену поврежденного элемента.

Предохранитель бензонасоса.

Заключительным, но не менее важным этапом диагностики является проверка предохранителя. Предохранитель, так же как и реле стоит с внутренней части. Также, можно добраться до предохранителя с внешней стороны (из-под капота). Открыв крышку капота, можно заметить небольшой ящик на блоке управления двигателем. Необходимо вскрыть малый блок и обнаружить предохранитель, который стоит на самом верху. Сила тока предохранителя должна составлять пятнадцать ампер. Демонтируем предохранитель и производим визуальную диагностику. Если контакты элемента целые — предохранитель работает. Поврежденные контакты свидетельствуют о неисправности предохранителя. Поврежденный предохранитель не поддается восстановлению, поэтому необходимо его заменить. Рассматриваемый элемент найти достаточно просто и стоит он недорого. Если блок разобран, установить исправный элемент достаточно просто. Проверив работу каждого компонента, можно выявить причину неправильной работы насоса и восстановить функцию автомобиля своими руками.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
