Что это значит?
Это общий диагностический код неисправности системы связи, который применяется к большинству марок и моделей автомобилей. Это может включать, помимо прочего, автомобили Mazda, Chevrolet, Dodge, VW, Ford, Jeep, GMC и т. Д.

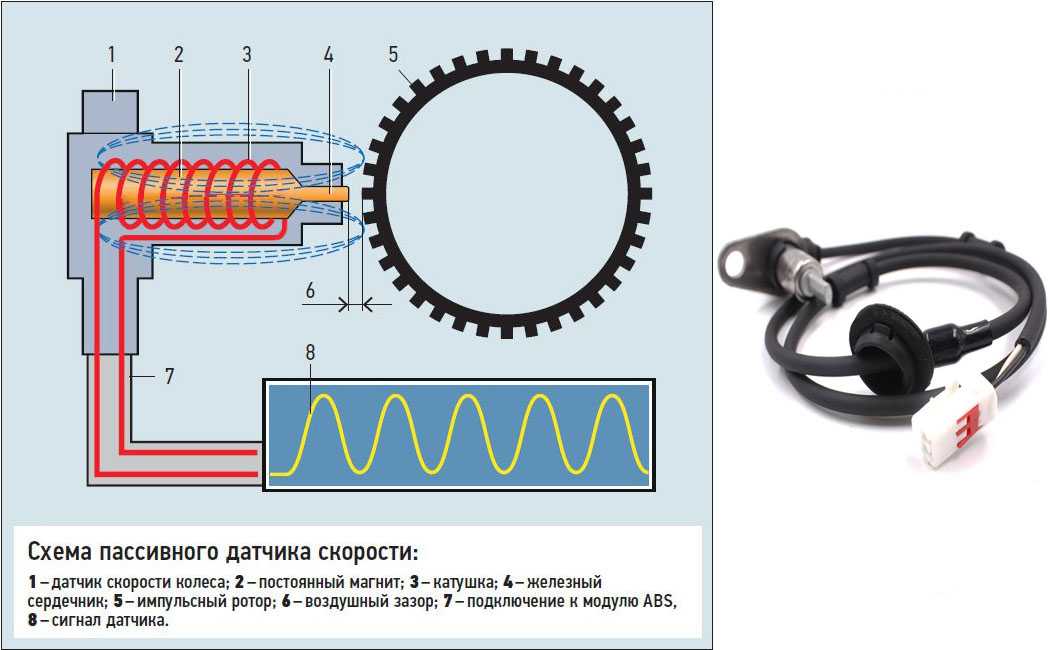

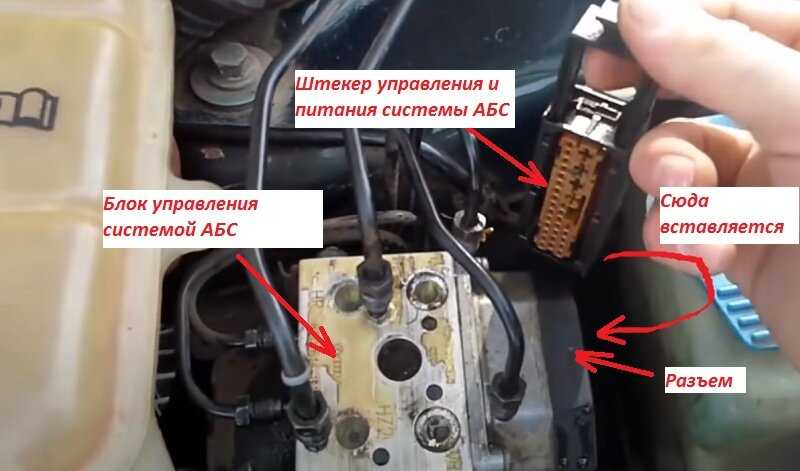

Этот код связан с цепью связи между модулем управления антиблокировочной тормозной системой (ABS) и другими модулями управления на автомобиле.
Эту цепь связи чаще всего называют связью шины Controller Area Network или, проще говоря, шиной CAN. Без этой шины CAN модули управления не могут обмениваться информацией, и ваш диагностический прибор может не иметь возможности связываться с автомобилем, в зависимости от того, какая цепь затронута.
Действия по устранению неполадок могут различаться в зависимости от производителя, типа системы связи, количества проводов и цветов проводов в системе связи.
Ошибка U0101 OBD-II – потеря связи с TCM (модулем управления трансмиссией).
2 года ago AutoTime
16 198
Модуль управления
трансмиссией (TCM) управляет
автоматической коробкой передач трансмиссией автомобиля. Различные датчики
обеспечивают поступление информации в TCM для управления коробкой передач. В качестве управляющих элементов АКПП
выступают соленоиды переключения передач, муфты гидротрансформатора и т.п..
Кроме модуля
управления АКПП в автомобиле установлено множество других модулей связь между
которыми обеспечивается по шине сети контроллеров (CAN). CAN — двухпроводная шина, состоящая из CAN High
и CAN low. CAN High — имеет высокую скорость передачи данных 500 Кбит/сек. CAN
low — с низкой скоростью передачи данных с 125k бит/сек. Передача информации
между двумя шинами осуществляется модулем шлюза. Блоки управления подключаются
к шине CAN параллельно. Передача данных между блоками осуществляется
последовательно, по одному биту за один раз. Это называется последовательной
связью. На каждой шине есть терминирующий резистор.
Код ошибки U0101 указывает на то, что TCM не принимает и не передает сообщения по
шине CAN.
Симптомы ошибки U0101
- На
приборной панели горит индикатор «Check engine» - Нарушения
в работе АКПП - Сбои
в отображении с селектора переключения передач «PRNDL» на панели приборов - Автомобиль
может не заводится
Причины ошибки U0101
Код ошибки U0101 обычно вызывается одним из следующих
факторов:
- Разряженная
батарея - Неисправный
TCM - Проблема
с цепью блока управления коробкой (TCM) - Проблема
с CAN шиной
Диагностика и
ремонт ошибки U0101
Выполнить предварительную проверку
Ошибка U0101 может периодически высвечиваться, что
может быть вызвано разряженным аккумулятором. Сотрите ошибку и проверьте не
возвращается ли она. Если ошибка появится вновь, то необходимо провести
визуальный осмотр на наличие обрывов проводов, ослабленных или окисленных
контактов. Если источник ошибки был найдет, то ошибка должна стереться и больше
не появляться. Если никаких видимых неисправностей не обнаружено, то необходимо
проверить бюллетени технического обслуживания (TSB) для данного автомобиля. Бюллетени TSB — это рекомендуемые производителем
транспортного средства процедуры диагностики и ремонта. Поиск соответствующего TSB может значительно сократить время
диагностики.
Проверьте аккумулятор
Правильное
напряжение батареи имеет решающее значение для работы блока управления. Перед
продолжением диагностики необходимо проверить состояние батареи. При
необходимости зарядить или заменить аккумулятор и удалить ошибки.
Проверьте наличие других кодов ошибок
Если в блоке
управления сохранены несколько кодов неисправности для различных модулей по CAN шине, то это указывает на возможную
неисправность сети CAN. В
этом случае необходимо сначала проверить CAN шину, и только потом TCM.
Как и любую цепь,
CAN шину можно
проверить на короткое замыкание, высокое сопротивление и обрыв. Обычно это
делается через разъем OBD- II цифровым мультиметром (DMM). На диагностическом разъеме 6-ой контакт
соответствует шине CAN High, а 14-ый CAN low.
Два согласующих
резистора CAN шины можно
цифрового мультиметра на диагностическом разъеме OBD- II, между контактами 6 и
14. Нормальное значение сопротивления для резисторов составляет 60 Ом. Если один из
резисторов выходит из строя, шина, как правило, остается в рабочем состоянии.
Однако, если отказывают оба, то шина отключается.
Проверка TCM
Если все предыдущие
пункты не помогли выявить источник ошибки, то необходимо проверить TCM. Вначале нужно связаться с блоком
управления АКПП с помощью диагностического сканера. Если сканера не видит TCM, следующий шаг — выяснение причины. Цепь TCM должна иметь соответствующее напряжение и
землю. Целостность цепи можно проверить мультиметром. При обнаружении проблемы
необходимо провести ремонт в соответствии со схемой производителя автомобиля.
Если проводка
блока управления АКПП в порядке, а ошибка присутствует то необходимо заменить TCM. Перед заменой TCM необходимо проверить и попытаться перепрошить или
обновить программное обеспечение блока. Достаточно
часто простое перепрограммирование TCM в состоянии решить эту проблему. Если перепрошивка блока не
помогает, то TCM
необходимо заменить. В большинстве случаев после установки нового блока TCM его необходимо «прописать» (запрограммировать).
Как выполнить диагностику автомобиля?
Проверить автомобильные системы машин, использующихся на российских дорогах, независимо от типа топлива (бензин или дизель), можно несколькими методами:
- с использованием кнопки одометра;
- с помощью диагностического электронного разъема OBDII;
- с применением перемычки.
Описанные способы проверки «европейцев» и «американцев» Ford 2000, 2006 и других годов выпуска подходят для следующих моделей:
- Фьюжн;
- Транзит;
- ФФ3 (Форд Фокус 3) рестайлинг и дорестайлинг;
- Куга 2005, 2007, 2008 и других годов выпуска;
- Рейнджер;
- Карго;
- Фиеста 2011, 2013;
- Эскейп и т. д.
С помощью кнопки «Сброс суточного пробега»
Диагностика неполадок в работе дизельных и бензиновых двигателей Ford Ranger, Kuga объемом 1.6 литра и других моделях с помощью кнопки одометра производится так:
- Пользователь вставляет ключ в замок зажигания и прокручивает в положение «1», мотор при этом заводить не нужно.
- На панели приборов S Max, Transit или Fusion нажимается клавиша сброса дневного пробега, она расположена под таблом. Элемент управления нужно зажать и удерживать в таком состоянии в течение нескольких секунд.
- Зажав кнопку, автовладелец переводит ключ в положение «2».
- На экране панели приборов появится надпись, свидетельствующая о начале теста меню, после этого клавишу можно отпустить. Буквенные символы на щитке Ford Focus, Mondeo и других моделей подлежат расшифровке. Поломки и их причины устраняются.
- Для автоматического отключения режима диагностики нужно зажать кнопку дневного пробега на три секунды. Также для выполнения этой задачи можно отключить зажигание, а затем включить его и запустить мотор.
Канал «Пару полезных вещей» рассказал о самодиагностике автомобилей Форд с использованием кнопки сброса суточного пробега.
С применением ПК или сканера
Диагностика авто Форд Фьюжен и других моделей с использованием компьютера и OBD разъема — самый точный способ получить информацию о неисправностях.
Для проверки выполняются следующие действия:
- Тестер подключается к компьютеру или ноутбуку, второй его контакт надо соединить с диагностической колодкой. В автомобилях Форд выход обычно устанавливается слева от руля, может быть скрыт пластмассовой декоративной облицовкой.
- Ключ в замке прокручивается, чтобы включить зажигание. В некоторых моделях авто его активировать не нужно, этот момент следует уточнить в сервисной книжке.
- На ноутбуке включается утилита для диагностики неисправных систем. Обычно программы позволяют выбрать тип узла, который подлежит проверке. Пользователь может отдельно протестировать МКПП или АКПП (механическую и автоматическую коробку передач соответственно), датчики или электрические цепи.
- Начинается проверка авто, процедура может занять определенное время. После выполнения тестирования на дисплее отобразится информация о присутствующих в работе авто неполадках. Комбинации расшифровываются, чтобы пользователь мог произвести ремонт неисправных узлов.
С помощью перемычки
Чтоб проверить работу систем с помощью перемычки, кусок проволоки нужно оборудовать светодиодом:
- Подключение контактных элементов к пинам колодки производится с учетом схемы. Отрицательный выход соединяется с третьим гнездом, а плюсовой — с положительной клеммой аккумулятора авто.
- Производится запуск силового агрегата машины.
- Пользователь ждет 4 секунды, после чего замыкает контактные элементы 1 и 2 на разъеме. В течение последующих нескольких секунд светодиод начнет отображать двузначные коды. Пользователь должен отсчитать число мерцаний, которые происходят в каждой серии, а также записать полученные комбинации.
- Коды ошибок DTC, EEC и прочих систем отображаются без перерывов, пока двигатель транспортного средства запущен.
Если автомобиль Форд оснащен каталитическим преобразователем, то произвести диагностику перемычкой в машине не получится.
Как сбросить ошибки?
Удаление кода ошибки из памяти блока управления Форд допускается только после устранения неисправности, в противном случае проблема останется.
Есть три варианта обнуления комбинаций:
- С использованием диагностического тестера. На устройстве есть специальная кнопка, которая позволяет стереть информацию.
- С помощью аккумулятора. От устройства отсоединяется минусовая клемма на 30 с, после чего подключается обратно. Однако делать это нужно только при отключенном, но прогретом силовом агрегате.
- Управляющий микропроцессор может самостоятельно удалить коды ошибок через определенное время после их устранения. Это происходит при калибровке модуля.
