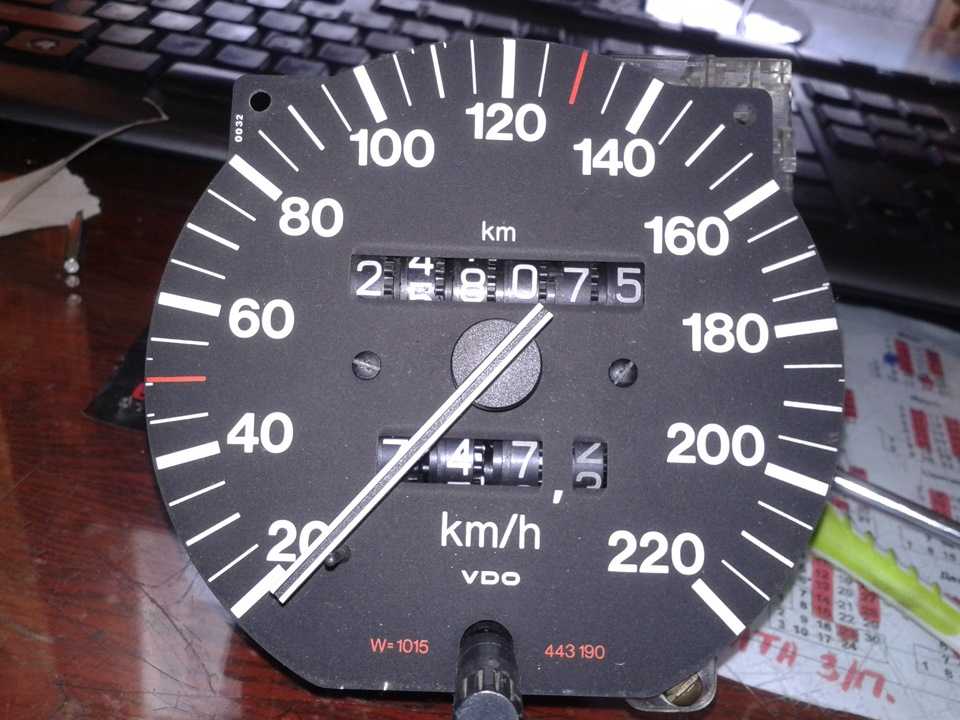

Не работает механический спидометр причины неисправности

Привода спидометра ВАЗ 2109

И так, автомобиль «ВАЗ 2109» комплектуется механическим приводом спидометра. Его шестерни установлены на валу КПП*к не основному*. От них момент по гибкому валку переходит на спидометр, который находится на приборной панели.А о последствиях работы с неисправным спидометром вы и сами думаю догадаетесь.

Самой популярной поломкой является поломка этого самого вала,а именно поломка шестерен.Могут конечно быть и другие проблемы,но в основном виноват вал.

Вот причины поломки спидометра:

  • ложная информация о скорости автомобиля.
  • датчики перегорели.
  • при разборке панели приборов и движении авто на некоторое расстояние шестерни вала не крутятся.

И так приступим к ремонту

Для ремонта(без снятия кпп!) загоняем нашу «ласточку» на эстакаду или смотровую яму.
Ключом откручиваем который крепит корпус привода и коробку передач;
Любым инструментом с плоским наконечником поддеваем и магия корпус снят.
Разобрав корпус снимаем шестерни.
И друг важно то сколько на шестерни,а при покупке новых деталей вам важно чтоб детали совпадали так как при установке деталей не соответствующих моделей у вас будут помехи в работе спидометра(разница скорости и пробега).*реальной(го) и той(го) который выдает прибор* Ещё если вы обнаружили подтеки масла ,нужно заменить кольцо уплотнительное , которое на корпусе привода. Для этой операции извлекаем ведомую шестерню и уплотнительное кольцо выталкиваем.
Все детали промываем в керосине(если нету то бензине или дизеле на крайний случай).
Собираем все в обратном порядке.

  1. Во-первых самостоятельно разрабатываем или ищем готовую подробную электро схему спидометра в интернете. Второй вариант — удобный, так как нету потребности выискивать в литературе информацию, чтобы правильно схему то составить.Понадобятся нам: , датчик скорости,паяльник,тестер,плата,компилятор и детали.
  2. Приобретаем необходимые детали для изготовления нашего устройства. К примеру:конденсаторы,фито диоды, транзисторы,резонатор, дисплей,стабилизатор напряжения реле,и другие. Купить все это добро можно в специализированном магазине электроники или же дешевле на радио рынке.
  3. Собираем схему спидометра. После завершения работы проверяем качество соединения элементов с помощью тестера.
  4. Купили мы датчик скорости и теперь устанавливаем его на само колесо авто,или к коробке передач( к креплению).Но!Прежде рассчитываем количество импульсов на 1 км пробега, то есть взять колесо автомобиля и измерить его длину окружности . Один импульс равен одному обороту. И с данными что у нас есть рассчитываем параметры устройства.
  5. Специальным компилятором выполняем прошивку микроконтроллера. И работу электронного спидометра тестируем сразу. Подключаем приспособление непосредственно к автомобильному средству.
  6. После монтажа устройства проверяем работоспособность детища.
  7. При обнаружении в ходе работы электронного спидометра проблем необходимо микроконтроллер перепрограммировать или схему электронную заменить.

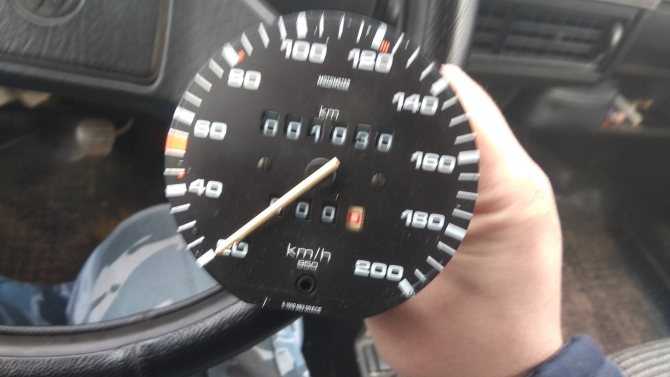

Если проблемы возникли при установке новой панели

«Дергающаяся» при зажигании стрелка указывает на то, что питание на спидометр приходит. Возможные проблемы могут быть:

  • в неправильном подключении проводов;
  • в проводке есть обрывы – вызванивайте целостность каждого провода в отдельности;
  • проблемы в самой приборке – прогоревших дорожках или приводе спидометра.

Кстати, сам факт замены датчика еще не является показателем его работоспособности. Вазовские датчики часто оказываются «мертвыми» сразу после покупки. В идеале попросите у знакомых аналогичный, заведомо работоспособный датчик.

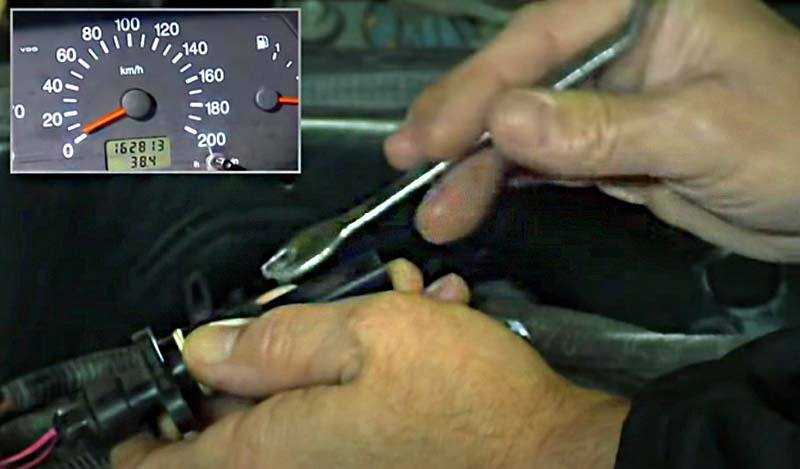

Датчик скорости ВАЗ 2109

Система работы спидометра достаточно проста. Датчик спидометра вырабатывает сигнал. Дальше по проводке он дублируется и одновременно идет на ЭБУ и приборную панель. Далее по дорожкам на плате приборной панели попадает на механизм спидометра – стрелка поворачивается на нужный угол.

Неисправность может быть в любом из этих элементов

Особое внимание всегда к фишкам (контакты окисляются, померить тестером, побрызгать вэдэшкой, подогнуть при необходимости)

Так же, как у любой другой старой машины, бывают проблемы с проводами – прогорают, переламываются под изоляцией (проверка – прозвонка тестером). Можно использовать мультиметр или универсальный щуп, который «умеет» находить плюс, минус и отсутствие сигнала. Отвертка на 12В, которая определяет только питание, — неполноценный помощник.

Датчик скорости ВАЗ 2109 карбюратор, инжектор где находится, неисправности

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

  1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
  2. Неисправный холостой ход.
  3. Последнее время вы наблюдаете повышенный расход бензина.
  4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

  1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
  2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

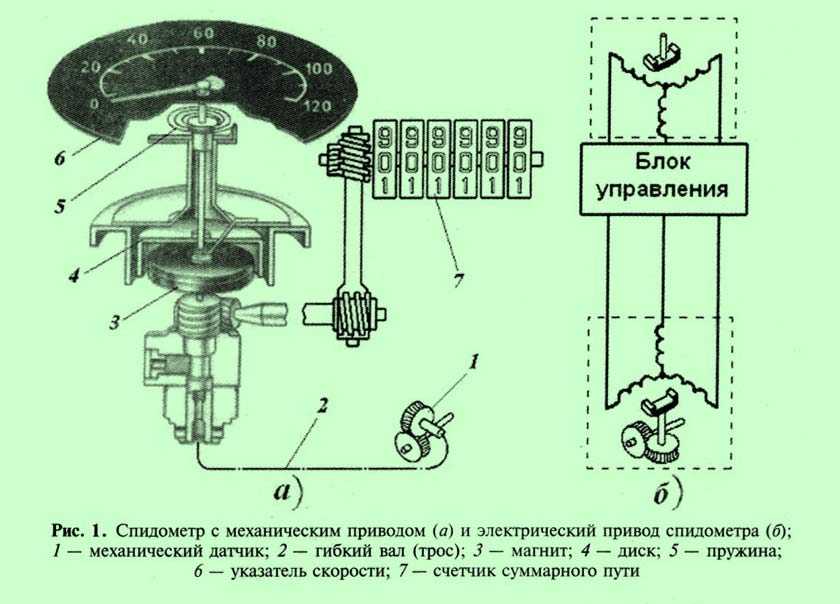

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

  • привода спидометра;
  • корпуса;
  • а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

  • спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
  • в работе двигателя, в частности, на холостых оборотах проявляются сбои;
  • увеличился расход топлива;
  • работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
  • двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
  • если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
  • в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
  • в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Замена гибкого вала

Если в процессе проверки вы выяснили, что проблема в гибком вале (тросике), то работать нужно по иной инструкции:

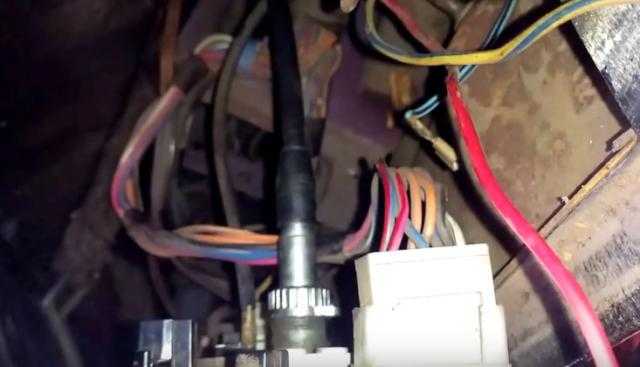

  1. Со стороны мотора найдите трос, ведущий к стрелке спидометра. Отодвиньте защитный чехол, снимите гайку и открутите вал от его привода.
  2. Осмотрите места крепления троса к приводу. Если крепеж имеет не квадратное сечение, то проблема в том, что при вращении шестерни гибкий вал будет оставаться на месте. В этом случае замена решит проблему.
  3. Для точной передачи вращения на месте входа гибкого вала установите прокладку, вырезанную из пластиковой бутылки.
  4. Затем вам нужно разобрать приборную панель. Работа проводится по-разному, в зависимости от типа конструкции. При высокой приборной панели удалите накладку, а затем удалите крепление приборного блока. Если она низкого типа, открутите по краям два болта, а затем, сжав фиксаторы, удалите козырек. Извлеките блок приборов.
  5. Открутите гайку крепления тросика, и выньте его через моторный отсек. Запомните путь прохождения этого вала, чтобы правильно установить новый.
  6. Смонтируйте новую деталь. Смажьте заглушку Литолом и вставьте ее в перегородку моторного отсека.
  7. При необходимости замените спидометр. После этого можно проводить обратную сборку.

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

  1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
  2. Неисправный холостой ход.
  3. Последнее время вы наблюдаете повышенный расход бензина.
  4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

  1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
  2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Проблема датчика скорости

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие: 1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Примечание! Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Будет полезно Какой клиренс у рено логан

Примечание! Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание! Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка: Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик: Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание! Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

Устраняем поломки спидометра на ВАЗ 2109: самостоятельно чиним привод и меняем трос

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

  • не работает привод спидометра ВАЗ 2109;
  • оборвался тросик;
  • неисправен прибор.

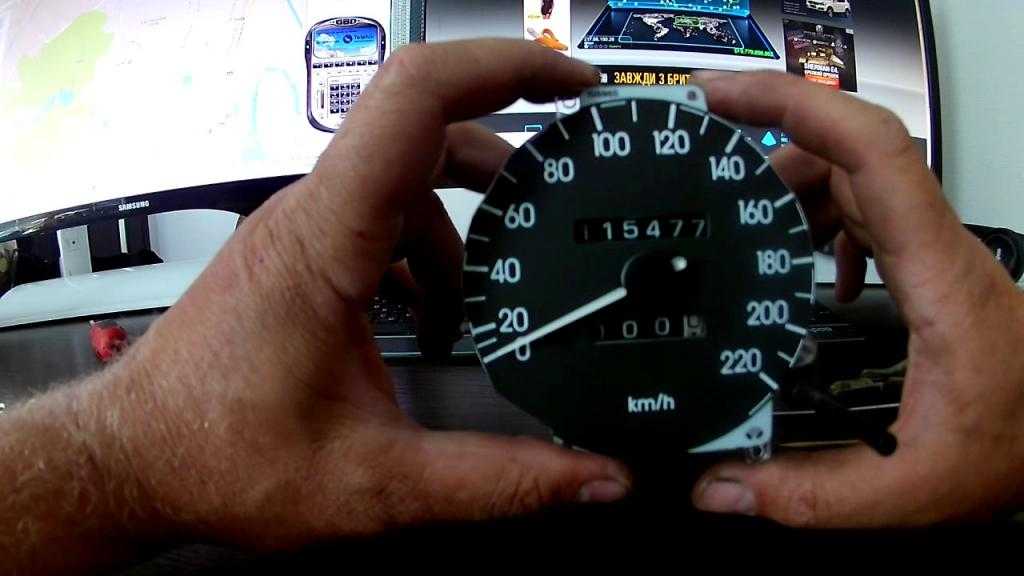

Проверка механизма на работоспособность

  • неровно стоят цифры на циферблате или не двигаются;
  • при изменении скорости на счетчике отражаются неверные показания;
  • стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

  1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
  2. Выкрутив болт и поддев отверткой корпус, снимаем его.
  3. Затем демонтируются старые шестерни и устанавливаются новые.

Привод прибора с шестерней

Меняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

  1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
  2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
  3. Далее счетчик устанавливается на место и собирается приборная панель.
  4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
  5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
  6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
  7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
  8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
  9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

Видео «Замена троса указателя скорости»

В этом ролике показывается, как снять низкую приборку и заменить трос на ВАЗ 2109 (автор видео — Ремонт Двигателя! И интересное!).

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы: Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
  4. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
  5. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь

. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее

ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Не горит панель приборов на ВАЗ 2109: ремонт своими руками, популярные неисправности

  1. Виды панелей
  2. Почему не горит
  3. Популярные неисправности

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;
  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Как снять панель приборов

Ничего страшного, если режим тестирования не дал результатов. На некоторых машинах его и вовсе нет, а потому существуют и другие пути ремонта датчика скорости. Вот один из них: загоните автомобиль в гараж, установите его на стояночный тормоз. Открыв капот машины, отсоедините аккумулятор от провода со знаком «минус». Это позволит вам избежать замыкания бортовой сети. Теперь необходимо вытащить панель приборов. Снимаете накладку, а затем бережно откручиваете руль. После этого требуется демонтировать переключатели, которые находятся под рулевым управлением. Сделав описанное выше, нужно открутить все самонарезающие болты, благодаря которым держится панель приборов.

Проделав все указанные действия, можно вынимать торпеду, на которой крепится панель приборов. Для этого ее необходимо взять за края, а затем несильно потянуть в свою сторону. Теперь отсоедините все прикрепленные к торпеде провода. Но прежде чем их отключить, промаркируйте каждый провод. Это нужно для того, чтобы, собирая всю конструкцию обратно, не допустить ошибок. Отсоединив провода, вытащите торпеду.

Панель приборов прикреплена к торпеде несколькими болтами. Открутите их, чтобы отсоединить ее. Теперь нужно снять стекло, которое держится при помощи клея-герметика. То место, которое соединяет стекло и пластик, нужно нагреть строительным феном. Совершив данные действия, вы легко сможете отсоединить стекло.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Не работает механический спидометр причины неисправности

Привода спидометра ВАЗ 2109

И так, автомобиль «ВАЗ 2109» комплектуется механическим приводом спидометра. Его шестерни установлены на валу КПП*к не основному*. От них момент по гибкому валку переходит на спидометр, который находится на приборной панели.А о последствиях работы с неисправным спидометром вы и сами думаю догадаетесь.

Самой популярной поломкой является поломка этого самого вала,а именно поломка шестерен.Могут конечно быть и другие проблемы,но в основном виноват вал.

Вот причины поломки спидометра:

  • ложная информация о скорости автомобиля.
  • датчики перегорели.
  • при разборке панели приборов и движении авто на некоторое расстояние шестерни вала не крутятся.

И так приступим к ремонту

Для ремонта(без снятия кпп!) загоняем нашу «ласточку» на эстакаду или смотровую яму.
Ключом откручиваем который крепит корпус привода и коробку передач;
Любым инструментом с плоским наконечником поддеваем и магия корпус снят.
Разобрав корпус снимаем шестерни.
И друг важно то сколько на шестерни,а при покупке новых деталей вам важно чтоб детали совпадали так как при установке деталей не соответствующих моделей у вас будут помехи в работе спидометра(разница скорости и пробега).*реальной(го) и той(го) который выдает прибор* Ещё если вы обнаружили подтеки масла ,нужно заменить кольцо уплотнительное , которое на корпусе привода. Для этой операции извлекаем ведомую шестерню и уплотнительное кольцо выталкиваем.
Все детали промываем в керосине(если нету то бензине или дизеле на крайний случай).
Собираем все в обратном порядке.

  1. Во-первых самостоятельно разрабатываем или ищем готовую подробную электро схему спидометра в интернете. Второй вариант — удобный, так как нету потребности выискивать в литературе информацию, чтобы правильно схему то составить.Понадобятся нам: , датчик скорости,паяльник,тестер,плата,компилятор и детали.
  2. Приобретаем необходимые детали для изготовления нашего устройства. К примеру:конденсаторы,фито диоды, транзисторы,резонатор, дисплей,стабилизатор напряжения реле,и другие. Купить все это добро можно в специализированном магазине электроники или же дешевле на радио рынке.
  3. Собираем схему спидометра. После завершения работы проверяем качество соединения элементов с помощью тестера.
  4. Купили мы датчик скорости и теперь устанавливаем его на само колесо авто,или к коробке передач( к креплению).Но!Прежде рассчитываем количество импульсов на 1 км пробега, то есть взять колесо автомобиля и измерить его длину окружности . Один импульс равен одному обороту. И с данными что у нас есть рассчитываем параметры устройства.
  5. Специальным компилятором выполняем прошивку микроконтроллера. И работу электронного спидометра тестируем сразу. Подключаем приспособление непосредственно к автомобильному средству.
  6. После монтажа устройства проверяем работоспособность детища.
  7. При обнаружении в ходе работы электронного спидометра проблем необходимо микроконтроллер перепрограммировать или схему электронную заменить.

Если проблемы возникли при установке новой панели

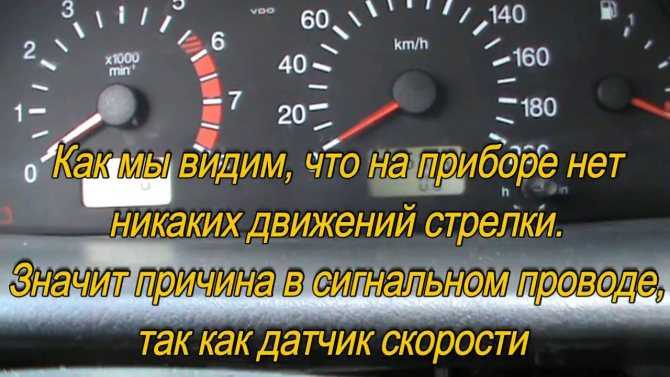

«Дергающаяся» при зажигании стрелка указывает на то, что питание на спидометр приходит. Возможные проблемы могут быть:

  • в неправильном подключении проводов;
  • в проводке есть обрывы – вызванивайте целостность каждого провода в отдельности;
  • проблемы в самой приборке – прогоревших дорожках или приводе спидометра.

Кстати, сам факт замены датчика еще не является показателем его работоспособности. Вазовские датчики часто оказываются «мертвыми» сразу после покупки. В идеале попросите у знакомых аналогичный, заведомо работоспособный датчик.

Датчик скорости ВАЗ 2109

Система работы спидометра достаточно проста. Датчик спидометра вырабатывает сигнал. Дальше по проводке он дублируется и одновременно идет на ЭБУ и приборную панель. Далее по дорожкам на плате приборной панели попадает на механизм спидометра – стрелка поворачивается на нужный угол.

Неисправность может быть в любом из этих элементов

Особое внимание всегда к фишкам (контакты окисляются, померить тестером, побрызгать вэдэшкой, подогнуть при необходимости)

Так же, как у любой другой старой машины, бывают проблемы с проводами – прогорают, переламываются под изоляцией (проверка – прозвонка тестером). Можно использовать мультиметр или универсальный щуп, который «умеет» находить плюс, минус и отсутствие сигнала. Отвертка на 12В, которая определяет только питание, — неполноценный помощник.

Датчик скорости ВАЗ 2109 карбюратор, инжектор где находится, неисправности

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

  1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
  2. Неисправный холостой ход.
  3. Последнее время вы наблюдаете повышенный расход бензина.
  4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

  1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
  2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

  • привода спидометра;
  • корпуса;
  • а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

  • спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
  • в работе двигателя, в частности, на холостых оборотах проявляются сбои;
  • увеличился расход топлива;
  • работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
  • двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
  • если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
  • в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
  • в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Замена гибкого вала

Если в процессе проверки вы выяснили, что проблема в гибком вале (тросике), то работать нужно по иной инструкции:

  1. Со стороны мотора найдите трос, ведущий к стрелке спидометра. Отодвиньте защитный чехол, снимите гайку и открутите вал от его привода.
  2. Осмотрите места крепления троса к приводу. Если крепеж имеет не квадратное сечение, то проблема в том, что при вращении шестерни гибкий вал будет оставаться на месте. В этом случае замена решит проблему.
  3. Для точной передачи вращения на месте входа гибкого вала установите прокладку, вырезанную из пластиковой бутылки.
  4. Затем вам нужно разобрать приборную панель. Работа проводится по-разному, в зависимости от типа конструкции. При высокой приборной панели удалите накладку, а затем удалите крепление приборного блока. Если она низкого типа, открутите по краям два болта, а затем, сжав фиксаторы, удалите козырек. Извлеките блок приборов.
  5. Открутите гайку крепления тросика, и выньте его через моторный отсек. Запомните путь прохождения этого вала, чтобы правильно установить новый.
  6. Смонтируйте новую деталь. Смажьте заглушку Литолом и вставьте ее в перегородку моторного отсека.
  7. При необходимости замените спидометр. После этого можно проводить обратную сборку.

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять? Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

  1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
  2. Неисправный холостой ход.
  3. Последнее время вы наблюдаете повышенный расход бензина.
  4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

  1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
  2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Привод спидометра ваз 2109

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Проблема датчика скорости

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие: 1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Примечание! Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Будет полезно Какой клиренс у рено логан

Примечание! Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание! Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка: Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик: Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание! Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

Устраняем поломки спидометра на ВАЗ 2109: самостоятельно чиним привод и меняем трос

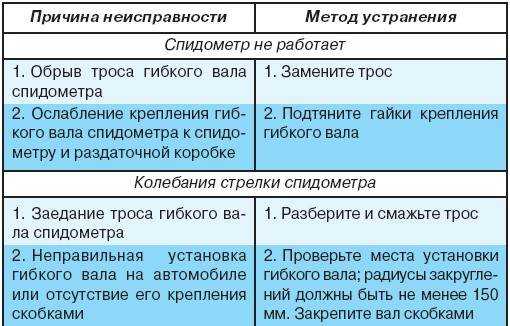

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

  • не работает привод спидометра ВАЗ 2109;
  • оборвался тросик;
  • неисправен прибор.

Проверка механизма на работоспособность

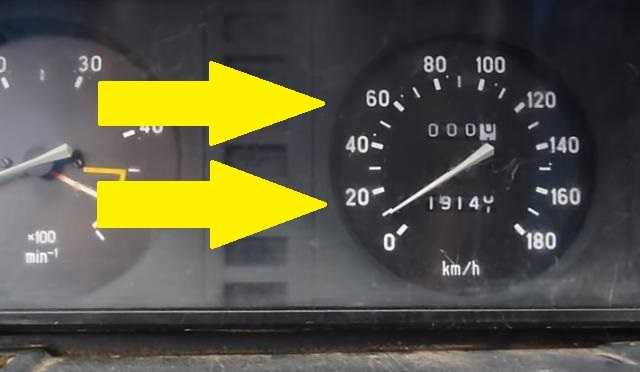

  • неровно стоят цифры на циферблате или не двигаются;
  • при изменении скорости на счетчике отражаются неверные показания;
  • стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

  1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
  2. Выкрутив болт и поддев отверткой корпус, снимаем его.
  3. Затем демонтируются старые шестерни и устанавливаются новые.

Привод прибора с шестерней

Меняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

  1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
  2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
  3. Далее счетчик устанавливается на место и собирается приборная панель.
  4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
  5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
  6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
  7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
  8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
  9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

Видео «Замена троса указателя скорости»

В этом ролике показывается, как снять низкую приборку и заменить трос на ВАЗ 2109 (автор видео — Ремонт Двигателя! И интересное!).

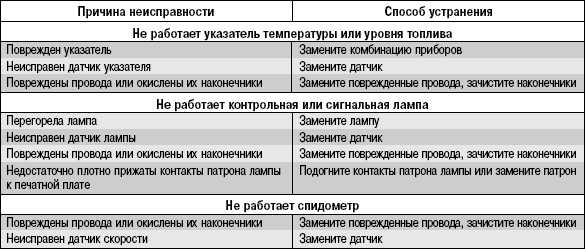

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы: Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
  4. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
  5. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике

Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь

. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее

ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта

Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину

Не горит панель приборов на ВАЗ 2109: ремонт своими руками, популярные неисправности

  1. Виды панелей
  2. Почему не горит
  3. Популярные неисправности

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;
  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Как снять панель приборов

Ничего страшного, если режим тестирования не дал результатов. На некоторых машинах его и вовсе нет, а потому существуют и другие пути ремонта датчика скорости. Вот один из них: загоните автомобиль в гараж, установите его на стояночный тормоз. Открыв капот машины, отсоедините аккумулятор от провода со знаком «минус». Это позволит вам избежать замыкания бортовой сети. Теперь необходимо вытащить панель приборов. Снимаете накладку, а затем бережно откручиваете руль. После этого требуется демонтировать переключатели, которые находятся под рулевым управлением. Сделав описанное выше, нужно открутить все самонарезающие болты, благодаря которым держится панель приборов.

Проделав все указанные действия, можно вынимать торпеду, на которой крепится панель приборов. Для этого ее необходимо взять за края, а затем несильно потянуть в свою сторону. Теперь отсоедините все прикрепленные к торпеде провода. Но прежде чем их отключить, промаркируйте каждый провод. Это нужно для того, чтобы, собирая всю конструкцию обратно, не допустить ошибок. Отсоединив провода, вытащите торпеду.

Панель приборов прикреплена к торпеде несколькими болтами. Открутите их, чтобы отсоединить ее. Теперь нужно снять стекло, которое держится при помощи клея-герметика. То место, которое соединяет стекло и пластик, нужно нагреть строительным феном. Совершив данные действия, вы легко сможете отсоединить стекло.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
