Принципиальная схема парктроника на счетчике-делителе

Рассмотрим пример принципиальной электрической схемы парктроника, собранной на десятичном счетчике-делителе. В нашем случае это МС К561ИЕ8.

В качестве датчиков используются два разных устройства — ультразвуковой излучатель (TX, MA40S4S) и приёмник (RX, MA40S4R). Генератор ультразвуковых импульсов собран на МС К561ТЛ. Здесь DD1.5 играет роль выходного буфера, DD1.6 – усилителя выходного сигнала, а DD1.4 – непосредственно генератора. Генерируемая частота составляет примерно 40 кГц, причём этот показатель можно подстроить посредством резистора R14.

Парктроник запитывается от сети 12 В (желательно брать питание от лампы заднего хода либо использовать альтернативные варианты при подключении передних датчиков). Стабилизатор входного напряжения выполнен на элементе DA1.

В момент сброса десятичного счётчика на выходе Q0 формируется управляющий электрический импульс, запускающий работу излучателя TX на передачу. Остальные выходы К561ИЕ8 задействованы для индикации расстояния от препятствия.

Отраженный сигнал после детектирования на RX усиливается каскадом VT1–VT4 и переключает триггер (DD1.1 и DD1.2). Тем самым работа счетчика временно останавливается. Включается один из светодиодов, сигнализирующий о расстоянии до препятствия. Включение диода HL9 говорит о максимальной дистанции до преграды, а HL1 – о минимальной. Одновременно с диодом HL1 включается звуковая сигнализация на зуммере BF.

Описанная принципиальная схема предусматривает возможность ручного регулирования ряда параметров. Потенциометром R14 настраивается чувствительность устройства. Посредством R15 задаётся диапазон срабатывания между светодиодами. Например, можно установить промежуток 10 см для каждого из диодов, тогда парктроник будет срабатывать при расстоянии в 90 см от препятствия.

Отметим, что приведённая электрическая схема парктроника позволяет подключить его всего с одной парой датчиков. Это очень простой и недорогой вариант организации парковочной системы.

Назначение и принцип работы

Основное назначение датчика парктроника заключается в определении расстояния до ближайших объектов. Существует 2 разновидности этого устройства:

1. Ультразвуковые. Датчик создает ультразвуковой импульс, который при отражении от ближайшего объекта возвращается обратно. Электронный блок считывает скорость возврата и на основе этих данных определяет расстояние;
2. Электромагнитные. Работают по тому же принципу. Отличается тем, что вместо ультразвука, датчиком создается магнитное поле, которое взаимодействует с объектом и отражается от него. Подобные датчики чаще всего ленточные.

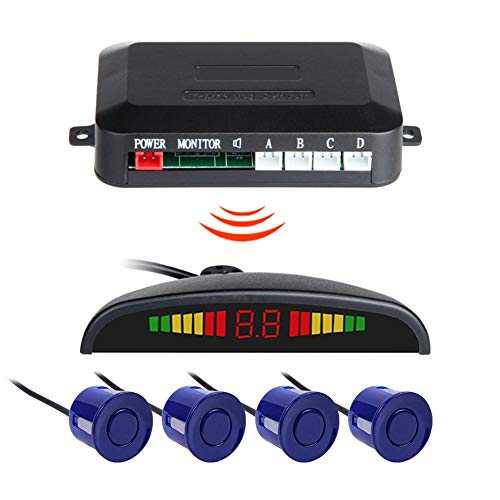

Также, устройства могут быть проводными и беспроводными. В зависимости от способа подключения излучателя, датчики могут иметь несколько различных неисправностей, которые будут описаны далее.

Электронное зажигание

Данная система исключает использование движущихся механических деталей. Достигается это благодаря применению специальных датчиков и блока управления. Создание искры, а также момент ее подачи на определенную свечу осуществляются более точно, чем в системах, которые используют механические распределители.

В сумме это дает хорошую возможность улучшить работу силовой установки автомобиля, а также существенно увеличить мощность, не увеличивая расхода топлива. Система отличается очень высокой надежностью и качеством исполнения поставленных задач. Такая электронная система зажигания используется на многих современных автомобилях, благодаря высокой надежности и отличным рабочим параметрам.

В каких случаях можно отремонтировать парктроник самостоятельно?

Если постоянно пищит парктроник, то возможны следующие причины:

1. Загрязнились сенсоры. В этом случае их нужно осмотреть и почистить.
2. Если чистка не помогла, возможно, что проблема в проводке. В этом случае нужно прозвонить проводку и устранить обрывы, если они будут найдены.
3. Бывает, что устройство пищит на морозе. Причиной этого является вода, которая попала внутрь устройства и замерзла. Выход из этой ситуации – сушка сенсоров.
4. Последней причиной, почему непрерывно пищит парковочное устройство, может быть неправильно настроенная чувствительность датчиков. Они неправильно оценивают расстояние до препятствия и потому постоянно пищат. Выход простой – настроить правильно чувствительность.

Задние парковочные сенсоры

Читать далее: Передний бампер Лансер 9 Снятие переднего бампера

Самой дорогой и неприятной неисправностью является поломка ЭБУ. Новый блок управления, как и ремонт, — дорогое удовольствие.

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется

Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур

К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Определение причины поломки парковочного радара и его ремонт

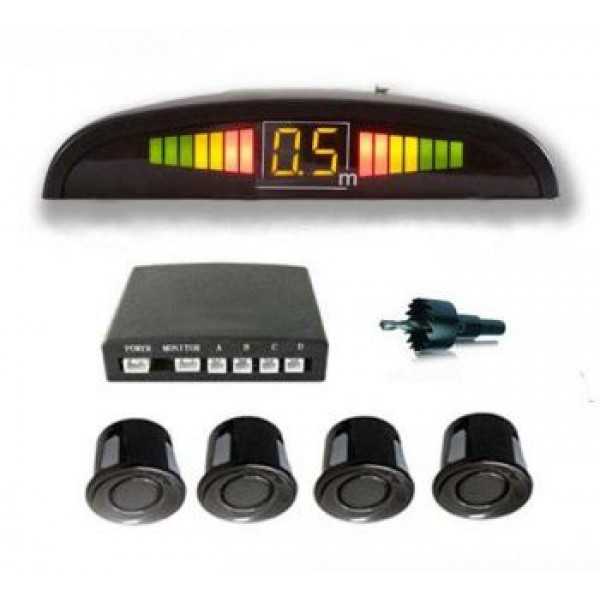

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

https://youtube.com/watch?v=hbrepyYVecI

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

Как проверить датчик парктроника? Проведение диагностики

Перед тем как проверить датчик парктроника, надо определиться с методом диагностики. Существует несколько вариантов проверки устройства, один из них реализуется с помощью мультиметра. Можно подойти вплотную к сенсорному контроллеру, установленному на бампере. Если прибор рабочий, то при приближении препятствия оно издаст щелчок. Его можно не услышать, но если выполнить запись на диктофон, то щелчок будет слышен хорошо.

Перед выполнением диагностики датчика парктроника надо отпустить рычаг стояночного тормоза авто, включить зажигание и перевести ручку КПП в положение задней скорости.

Некоторые устройства позволяют реализовать следующий вид диагностики:

1. Производится включение зажигания и перевод рычага трансмиссии в нейтральное положение.
2. Отпускается рычаг стояночного тормоза.
3. Выполняется запуск силового агрегата.
4. Владелец авто проходит пальцами по контроллерам, расположенным в переднем либо заднем бампере. Если устройства работоспособны, они могут издавать вибрацию. Но надо помнить, что не все типы приборов реагируют на такие прикосновения.

Если вместо традиционных контроллеров на бампере установлена металлизированная лента, то ее состояние можно оценить визуально. Появление сбоев в работе может произойти в результате физического повреждения устройства. Выполняется визуальная диагностика ленты на предмет наличия дефектов. К неисправностям могут привести трещины, а также глубокие царапины на элементе. Если лента целая, проблему следует искать в других компонентах системы.

Визуально можно определить неполадки в функционировании микропроцессорного устройства. Плата блока подлежит диагностике на предмет наличия перегоревших компонентов. Прибор разбирается, с него демонтируется крышка, затем выполняется визуальная проверка всех составляющих элементов схемы

Надо уделить внимание диагностике конденсаторных устройств, при длительной эксплуатации они могут раздуваться. Причина может заключаться в негативном воздействии пыли и грязи на элементы, поэтому плату рекомендуется очистить и просушить

Канал Corvus Gold показал наглядно эффективные способы диагностики парковочных радаров для авто.

Проверка датчика парктроника тестером

Диагностика мультиметром займет больше времени, но результаты от ее проведения будут более точными:

1. Перед выполнением проверки надо произвести отключение всех ультразвуковых контроллеров от электроцепи автомобиля.
2. После отключения проводки выполняется демонтаж датчиков.
3. Взяв контроллер в руки, на элементе можно увидеть контактные составляющий. К одному из контактов выполняется подключение щупа мультиметра.
4. Прибор для диагностики настраивается в режим замера величины сопротивления, при этом надо выставить порог, составляющий 2 тысячи Ом. Затем щуп тестера подключается к контактным элементам контроллера.
5. Считываются показания, которые выводятся на дисплей диагностического прибора. Контроллер функционирует без перебоев, если полученное сопротивление не соответствует нулевому значению или не стремится к бесконечности. В остальных случаях требуется ремонт либо замена устройств.

Метод диагностики с использованием тестера позволяет определить проблемы в функционировании контроллеров и электроцепи, к которой они подключены. Для этого выполняется проверка проводников, по которым датчик подключен к микропроцессорному модулю. Производится диагностика целостности электроцепей. Поврежденные провода подлежат замене либо перепайке, место спайки рекомендуется обмотать изолентой или установить термоусадочную трубку.

Канал СТО ГаражокЬ рассказал об особенностях выполнения диагностики парковочных систем с использованием мультиметров.

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

1. Установить автомобиль на ровную площадку или подъемник. Обеспечить надежную фиксацию от случайного начала движения.
2. Для облегчения доступа к датчику рекомендуется снять колесо.
3. Провод прокладывается по колесной арке и подключается к общей проводке при помощи штекера, который необходимо аккуратно разъединить. Если штекер покрыт слоем грязи, то ее надо удалить и протереть колодки разъема чистой ветошью. Если проверяются датчики задних колес, соединительные штекеры расположены в салоне автомобиля. Для доступа к штекеру требуется откинуть подушку сидения и отогнуть ковролин. На некоторых машинах понадобится отогнуть шумоизоляционные маты, расположенные под ковролином.
4. Переключить мультиметр в режим работы омметра.
5. Подключить выводы датчика к щупам мультиметра и замерить сопротивление. Сравнить значение с нормативными, имеющимися в инструкции по эксплуатации. Если такой информации нет, то показания берутся из справочной литературы. Обычно считается нормальным сопротивление в пределах 0,5-2 кОм.
6. Прозвонить жгут проводки датчика для проверки отсутствия короткого замыкания.
7. Проверить работу датчика. Для этого вращают колесо и смотрят на показания омметра. В зависимости от частоты вращения сопротивление будет меняться.
8. Перевести измерительный прибор в режим работы «вольтметр».
9. Вращать колесо с частотой около 1 об/сек, при этом проверяется значение напряжения. По нормативам оно должно находиться в пределах 0,25-0,5 Вольта. С ростом числа оборотов напряжение увеличивается.
10. Проверить по описанной выше процедуре все датчики. При этом надо помнить, что устройства на передней и задней оси отличаются по конструкции и имеют различное сопротивление.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

1. Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
2. Подключить осциллограф или осциллоскоп к пинам датчика.
3. Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
4. Зафиксировать кривую колебаний сигнала.
5. Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

• идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
• равномерность кривой, без заметных боковых отклонений;
• стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Когда следует проверять сенсоры парктроников?

Сначала, кратко обозначим принцип работы парковочного радара. Это система, оборудованная датчиками и сигнальным индикатором, которая реагирует на опасное сближение автомобиля с препятствиями (заборы, бордюры, столбы, другие авто и т.д.). На большинстве машин сегодня стоят ультразвуковые сенсоры. Они генерируют короткие импульсы, и, в случае обнаружения объектов в радиусе зоны чувствительности, ловят отраженные от последних сигналы. Ну, а компьютер, беря за основу время между отправкой и возвратом импульса, а также постоянную скорость звука в воздухе, высчитывает расстояние.

Если хотя бы один из датчиков парктроника выйдет из строя, весь комплект станет работать некорректно. Во-первых, в зоне его действия возникнет «слепой» участок. Во-вторых, может «заглючить» вся проводка парковочного радара. В-третьих, если система имеет опцию самодиагностики, после ее запуска и обнаружения неполадки, она может заблокировать весь механизм.

Признаки поломки одного из локаторов:

1. Парковочный радар не включается при движении задним ходом;
2. Участились ложные срабатывания;
3. Устройство работает нестабильно или некорректно (пропускает объекты, на которые раньше нормально реагировал);
4. После самодиагностики на дисплее всплывает сообщение об ошибке. Например, Park Assist Service Requ 106 или E1.

Если все признаки указывают на поломку сенсора, придется проверить работоспособность каждого.

Подробности установки

Для монтажа необходимо все содержимое из багажного отделения убрать. Питание можно произвести от фонаря заднего хода: при включении задней скорости одновременно включается радарная конструкция. Для установки блока можно воспользоваться нишей под хранение домкрата. Подача питания осуществляется одножильным удлинителем, который подключают к «+» фары, заизолировав соединение. Провод ведется к месту монтажа блока парктроника. Далее нужно снять небольшую часть изоляции на плюсовом проводе и прикрепить удлиняющий провод к питающей фаре. Потребуется качественная изоляция. Снимая уплотнительную резинку багажника, удлиняющий провод проводят под обшивочным материалом с выводом в нишу установки блока. Сам удлиняющий провод соединен в итоге с «+» блока. Дальше понадобится четыре датчика.

Минимальная высота от земли до места монтажа должна составить не меньше 45 см. Для размещения на бампере в некоторых комплектациях парковочных устройств идет разметочная линейка, с ее помощью легче фиксировать датчики, прибегнув к сверлению. Не у всех эта работа получается, лучше обратиться к специалистам, ведь даже при верных действиях имеют место ошибки. Парктроник установить не так уж просто.

Лучшие парктроники в зеркале заднего вида

3. MasterPark 8DSN

Средняя цена — 10 400 рублей.

Характеристики:

• тип: система парктроников
• тип парктроников: комбинированные
• вид парктроников: универсальные
• принцип работы: ультразвуковой
• количество датчиков в комплекте: 8
• тип отображения: 7˝ TFT LCD монитор, сенсорный
• Зона обнаружения препятствия: 1,8 — 0,3 м
• комплектация: датчик парковки — 8 шт, монитор, зуммер, блок управления, передатчик радиосигнала, видеокамера, фреза, монтажная пластина для датчика – 8 шт.

Приемный монитор этого парктроника находится в большом 7-дюймовом зеркале заднего вида, которое можно использовать по прямому назначению. При помощи радиоканальной связи изображение с камеры передается на зеркало, и провода в этом случае не требуется. А вот подключать сенсоры парковки и камеры к блоку придется по старинке, с помощью проводов.

В данной модели есть сразу две камеры, одну можно разместить сзади, а другую — спереди, что облегчит парковку водителю-новичку или тому, кто плохо чувствует габариты автомобиля.

Плюсы: отличного качества картинка на мониторе, есть звуковое оповещение, большой диапазон рабочих температур — от минус 20 до плюс 50 градусов.

Минусы: высокая цена.

2. AVS PS-164U

Средняя цена — 2 190 рублей.

Характеристики:

• тип: система парктроников
• тип парктроников: задние
• вид парктроников: универсальные
• принцип работы: ультразвуковой
• количество датчиков в комплекте: 4
• тип отображения: жк-дисплей
• Зона обнаружения препятствия: 2,5 — 0,3 м
• комплектация: дисплей, блок управления, фреза, соединительные кабели
• особенности: указание направления препятствия, запоминание выносных элементов автомобиля
• способ установки: врезные

Это один из самых хороших и недорогих парктроников в зеркале заднего вида. Он оснащен большим ЖК-экраном с цифровым индикатором расстояния, имеет голосовое оповещение и четыре ультразвуковых датчика.

Индикатор в виде зеркала заднего вида крепится эластичными зажимами поверх штатного автомобильного зеркала.

В отличие от MasterPark 8DSN эта модель может контролировать только пространство позади автомобиля. Зато и цена существенно ниже.

Плюсы: водозащита датчиков по стандарту IP67, есть функция запоминания выносных элементов машины (фаркопа и т.д.), длинный 2,5-метровый кабель.

Минусы: звук оповещения довольно громкий (до 108 дБ).

1. AVS0410BM

Средняя цена — 5 490 рублей.

Характеристики:

• тип: система парктроников
• тип парктроников: задние
• вид парктроников: универсальные
• принцип работы: ультразвуковой
• количество датчиков в комплекте: 4
• тип отображения: жк-дисплей 4.3″
• Зона обнаружения препятствия: 2,5 — 0,3 м
• комплектация: дисплей, блок управления, фреза, соединительные кабели
• способ установки: врезные

Особенностью этой модели является совместимость со всеми камерами заднего вида, у которых есть интерфейс подключения CVBS(тюльпан).

Парктроник AVS0410BM оснащен двумя видеовходами CVBS (тюльпан), что позволяет подключить одновременно два устройства (например, камеру заднего вида и DVD) с автоматическим переключением между ними.

Большой запас яркости (500 кд/м2) с возможностью ее регулировки позволяет подстроить парктроник-зеркало под любые условия освещения в салоне машины. Для удобства водителя монитор парктроника расположен в левой части экрана.

Плюсы: удобные крепления для установки вместо штатного зеркала заднего вида, качественный экран с большим запасом яркости, не отличить от штатного зеркала.

Минусы: нет.

Как установить

Монтаж проводного врезного парктроника состоит из следующих этапов:

• Покраска датчиков парковки в цвет кузова автомобиля (при необходимости).
• Просверливание ранее намеченных отверстий в бампере с помощью сверлильной фрезы и монтаж датчиков в них. Для точного обнаружения препятствий в дальнейшем, датчики должны быть установлены на оптимальном расстоянии друг от друга и высоте, а так же направлены горизонтально.
• Фиксация датчиков в отверстиях с обратной стороны бампера с помощью зажимных колец, продаваемых в комплекте с парковочной системой.
• В случае, если система датчиков накладная, клейка осуществляется на ранее обезжиренную поверхность.
• Установка ЭБУ в соответствующем месте, например багажном отделении, с помощью двухстороннего скотча. Место для установки должно быть защищено от механических повреждений ЭБУ какими-либо перевозимыми предметами.
• Установка в салоне автомобиля звукового, светового индикаторов или дисплея в любом удобном месте;
• Подключение к ЭБУ проводов электропитания, дисплея (или индикатора) и датчиков парктроника соответственно каждому разъему.
• Увязка электропроводки в кузове автомобиля под обшивочным материалом.
