Из чего состоит ГРМ

Устройство газораспределительного механизма состоит из:

• одного или более распределительных валов;
• впускные клапаны с пружинами, направляющими втулками и крепежами;
• выпускные клапаны с пружинами, направляющими втулками и крепежами;
• привод распредвала;
• толкатели;
• штанги;
• коромысла;

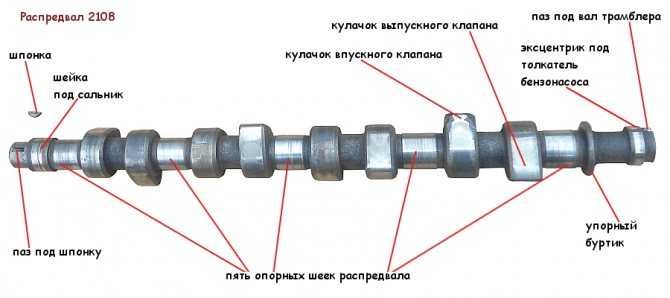

Распределительный вал 4-х тактного двигателя внутреннего сгорания

Распредвал ДВС делается из стали высокой прочности с дополнительной закалкой или отливается из чугуна. На распределительном вале присутствуют опорные шейки и кулачки. Кулачки занимаются тем, что создают, именно, физическое давление на клапаны, от чего зависит порядок работы ДВС.

С торца распредвал оснащается цепной звездочкой для цепи (в случае, если двигатель с цепной передачей).

Распредвал ДВС вставляется в подшипник качения, который, в свою очередь, устанавливается на головке блока цилиндров. С торца корпуса подшипника устанавливается упорный фланец, который предупреждает осевой люфт (смещение по длине вала).

Толкатели

Толкатель относится к промежуточной детали, который передает усилие штангам клапана от кулачков распредвала. Толкатели, как и вал, изготавливаются из стали высокой прочности или отливкой чугуном.

Виды толкателей клапанов:

1. Грибовидные.
2. Роликовые.
3. Цилиндрические.

Толкатели осуществляют движение в специальных направляющих блока цилиндров или в корпусах прикрепленных к блоку.

Штанги

Штанги клапанов — это, также, промежуточные звенья, которые передают физическое усилие коромыслам от толкателей. Штанги — это пустотелые цилиндрические стержни с наконечниками из стали.

Материал для изготовления штанг клапанов — алюминиевый сплав. Штанги соединяются с толкателями и с коромыслами.

Коромысло или рокер ГРМ

Коромысло, он же рокер — это тот элемент в составе ГРМ, который толкает клапан, то есть является рычагом привода клапана. По виду, коромысло — это рычаг с разными длинами плеч, устанавливается на ось.

Материал для изготовления коромысел / роликовых рокеров — сталь высокой прочности. Монтируется коромысло в спецвтулку на оси, которая крепится на ГБЦ. Для уменьшения трения в паре коромысло-ось, между ними устанавливается защитная втулка.

Впускные и выпускные клапаны

Функция впускного клапана — подавать топливно-воздушную смесь (ТВС) в рабочую камеру сгорания цилиндра, а выпускного — выводить выхлопные газы.

Конструкция клапана проста, состоит из стержня и плоской головки, скошенной под углом 45 градусов. Диаметр головки в несколько раз больше диаметра стержня клапана.

Диаметр головки впускного клапана несколько больше диаметра головки выпускного клапана, потому что объем выхлопных газов больше объема подаваемой ТВС.

Место установки клапанов ГРМ — головка блока цилиндров. Клапан монтируется в седло, установленное в ГБЦ. Материал из которых делается седло клапана — жаропрочный чугун.

Материал впускного клапана — сталь с покрытием хрома (Cr).

Материал выпускного клапана — жаропрочная сталь.

В верхней части цилиндрического стержня клапана создан паз по периметру для установки сухарей, которые фиксируют пружину. Потому как клапан сам подняться не может, после того, как его опустил вниз кулачок распредвала. Для возврата клапана в исходное положение, на стержень клапана надеваются внутренняя и наружная пружины, которые фиксируются шайбами, сухарями в специальный паз. Подробнее об этом смотрите на видео этой статьи.

Клапаны движутся по направляющим втулкам, которые изготавливаются из стали или чугуна. Направляющие втулки соединены с ГБЦ.

Одним из элементов устройства ГРМ, который обеспечивает непопадание масла в цилиндр является колпак. Колпаки изготавливаются из резины, которая выдерживает агрессивную среду и быстро не изнашивается. Колпаки устанавливаются между стержнем клапана и направляющей втулкой.

В новых автомобилях, в основном, монтируют 16-ти клапанные двигатели внутреннего сгорания. Для каждого цилиндра устанавливаются по 2 клапана впуска и по 2 клапана выпуска.

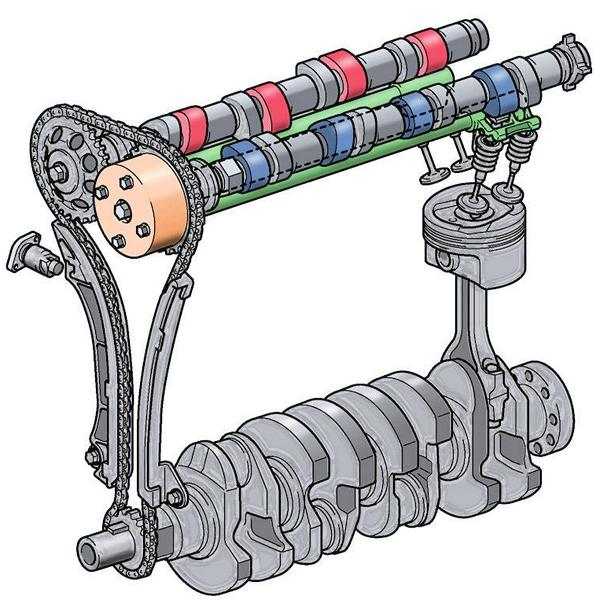

Привод распредвала

Скорость вращения коленчатого вала ДВС в два раза больше вращательной скорости распределительного вала. Передача вращения от коленвала распредвалу ДВС осуществляется ремнем ГРМ или металлической цепью.

Один рабочий цикл равен одному впуску и одному выпуску клапанами, это происходит за один оборот распредвала, то есть за два оборота коленвала.

Из чего состоит газораспределительный механизм

В состав ГРМ входят следующие детали.

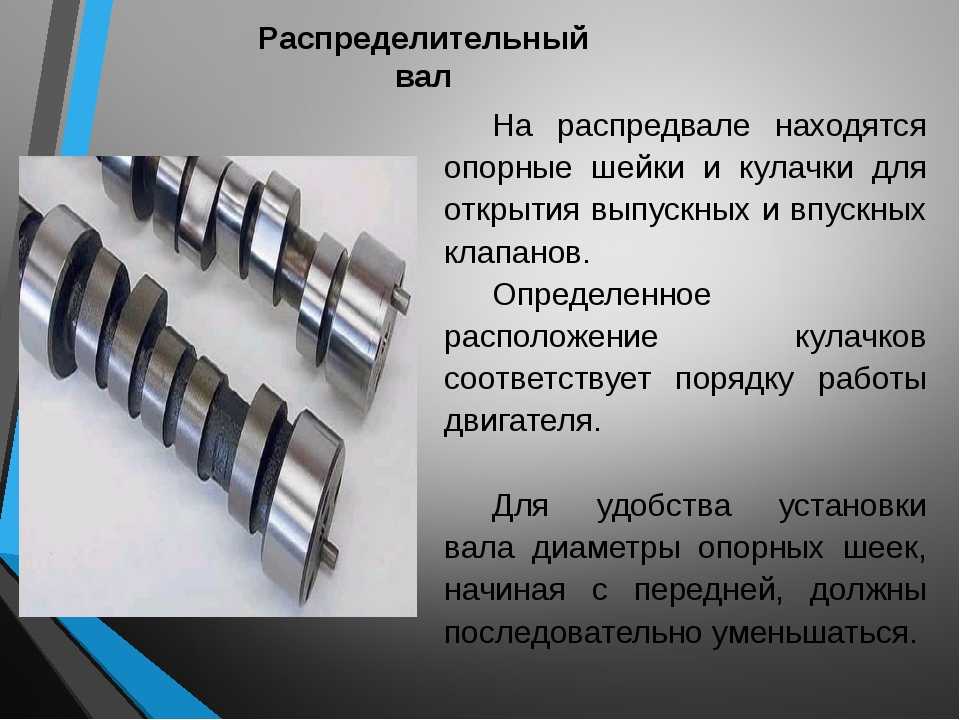

Распредвал

Отвечает за очередность впуска и выпуска. Представляет собой длинный вал с шейками и кулачками на поверхности. Кулачки прижимаются к клапану, то перекрывая его, то наоборот – открывая.

Привод ГРМ

Связующее звено между коленвалом и распредвалом. Конструкция его может быть разной, но состав один. Это набор шестерней, которые крутятся зубчатым ремешком с натяжителями и «башмаками».

Клапаны

Располагаются на ГБЦ (головка блока цилиндров). На вид напоминают гвозди: тонкий стержень со шляпкой, который называется «тарелка».

Клапаны делятся на впускные и выпускные:

1. Впускные отличаются целиком и их конструкция монолитна. Также тарелка чуть большего диаметра, что упрощает процесс поставки топлива.
2. Выпускные должны выдерживать большие температуры и не деформироваться. Изготавливаются с полым стержнем, как правило, из жаропрочных марок стали. Полость забита легкоплавким натрием, который отводит большую часть тепла.

Для улучшения контакта клапана с ГБЦ, на тарелку нанесено седло – это фаска с обратной стороны.

Также клапанный механизм состоит из:

1. Пружины. Обеспечивает автоматическое возвращение тарелки на прежнее место.
2. Маслосъемника. Колпачки, предотвращающие попадания масла в камеру сгорания (жарг. прокладки).
3. Направляющих. Гильза, благодаря которой клапан двигается четко по оси.
4. Сухарей. Крепеж пружины к телу клапана.

Толкатели

Промежуточная деталь между клапаном и кулачком распредвала.

Первым необходимо вручную выставлять тепловой зазор. Вторые делают это автоматически.

Коромысло

Двухплечевой рычаг, создающий колебательные движения. Фактически в разных ГРМ они могут выполнять разные функции.

Система смены фазы газораспределения

Есть не во всех автомобилях. Ее задача – контролировать работу открытия/закрытия клапанов по ситуации, т.е. фазы ГРМ.

Проблема термического расширения

Устройство ГРМ обеспечивают нормальную работу двигателя, но при этом возникают определенные проблемы. Это касается термического расширения металла, из которого сделаны клапана, поскольку он подвергается воздействию высоких температур при сгорании топлива. При нагревании он удлиняется и не может плотно закрыть отверстие в цилиндре, что существенно снижает компрессию. Чтобы клапан удлинялся не в цилиндр, а вверх, между тарелкой и кулачком или рокером и кулачком делается тепловой зазор в 0,2 мм. Этот зазор выставляется и проверяется специальным щупом, а регулируется винтом или болтом.

В современных двигателях для борьбы с тепловым расширением используются другие детали газораспределительного механизма – гидрокомпенсаторы. В этом случае регулировка клапанов не потребуется, зазор выставляется и регулируется автоматически. Если гидрокомпенсатры начинают постукивать, это говорит о проблемах в их работе, поскольку они не успевают выбирать зазоры. Основные причины появления такой проблемы – поломка самого гидрокомпенсатора, который подлежит замене, реже засор или плохая работа системы смазки.

Коромысла клапанов и ось коромысла

Коромысло служит для передачи усилия от штанги (кулачка при верхнем распределительном вале) к стержню клапана. В дизельных двигателях встречается, так называемое, форсуночное коромысло, которое служит не только для преобразования движения штанги толкателя в движение стержня клапана, но и для сжатия насос-форсунки. Кроме того, коромысло предназначено для уменьшения хода толкателя при сохранении необходимой высоты подъема клапана или хода сжатия насос-форсунки.

Коромысло представляет собой неравноплечий рычаг (рис. 4, д, е, ж), качающийся вокруг неподвижной оси (ось коромысел). Для уменьшения высоты подъема толкателей и штанг и уменьшения инерционных нагрузок на эти детали, плечи коромысла выполняются неодинаковыми. Передаточное число коромысла (соотношение между плечом стержня клапана и плечом штанги) составляет примерно 1,5:1. В этом случае высота подъема клапана в полтора раза превышает высоту подъема штанги толкателя клапана. При таком передаточном числе клапанное коромысло получается достаточно компактным, что позволяет сократить габариты двигателя. Это также приводит к снижению скорости относительного скольжения вершины кулачка по торцу толкателя клапана.

Для регулировки теплового зазора в газораспределительном механизме в один конец коромысла, обычно обращенный к штанге, ввертывается регулировочный винт 3 с контргайкой. В зависимости от типа наконечника штанги головка винта может быть сферической или с внутренней сферической поверхностью. Сферическая часть головки винта закаливается, цементируется и шлифуется. В теле винта высверливаются осевой и радиальный каналы для подвода смазочного материала к трущимся поверхностям штанги и винта от оси коромысла и наоборот, от штанги к втулке оси коромысла. Иногда в длинном плече коромысла выполняют канал для подвода масла к торцу стержня клапан. Носок коромысла, опирающийся на стержень клапана, тоже подвергается термической обработке.

Для уменьшения силы трения, возникающей при воздействии и проскальзывании носка коромысла по стержню клапана, головку клапанов выполняют сферической. Иногда в носок коромысла ввертывают винт 4 (см. рис. 4, е), в сферическое гнездо которого завальцовывают шарик 5 со срезанным сегментом.

Оси коромысла устанавливаются на бронзовых втулках. При установке на общих осях внутренние коромысла удерживаются от продольных перемещений спиральными пружинами, надеваемыми на ось, а коромысла на концах оси – пластинчатыми или пружинными кольцами, плоскими шайбами и шплинтами.

Оси коромысел перемещаются в специальных кронштейнах, которые крепятся к головке блока цилиндров болтами.

Смазка шарниров коромысел, установленных на оси, поступает по маслопроводным каналам, проходящим из блока цилиндров через головку блока цилиндров и полую ось к клапанным коромыслам.

Как правило, коромысла изготавливаются штамповкой из среднеуглеродистых сталей 40Х, 45, 45Л. Иногда для изготовления коромысел используют ковкие чугуны. В некоторых импортных дизельных моторах (Cummins, Komatsu, CAT, Detroit Diesel, Perkins, Deutz) используются кованые коромысла. Такие коромысла отличаются высокой прочностью, но их производство обходится дорого.

В быстроходных двигателях могут применяться облегченные коромысла, которые штампуются из листовой стали. Они качаются на сферической или полусферической опоре, закрепленной на стойке 6 (см. рис. 4, ж), которая запрессована в головку блока цилиндров. Коромысла в виде рычагов приводятся в движение непосредственно от распределительного вала, который воздействует на их плоские (рис. 4, б) либо сферические (рис. 4, в, г) рабочие поверхности. Рычаги с плоскими рабочими поверхностями устанавливаются на оси, а со сферическими – на опорах и фиксируются на сферической опоре специальной пружиной. Смазываются такие рычаги через отверстие в кулачках распределительного вала. Особенность смазывания облегченного коромысла (рис 4, ж) заключается в том, что масло подводится к рабочим поверхностям коромысла из масляного канала 7 по осевому и радиальному отверстиям в стойке 6.

При осуществлении ремонта двигателя, связанного с демонтажем коромысел, их необходимо тщательно прочищать и осматривать на следы износа и повреждений; при необходимости неисправные коромысла следует заменять на работоспособные. Если коромысла не имеют следов износа и повреждений, после очистки их можно повторно установить в двигатель.

Источник

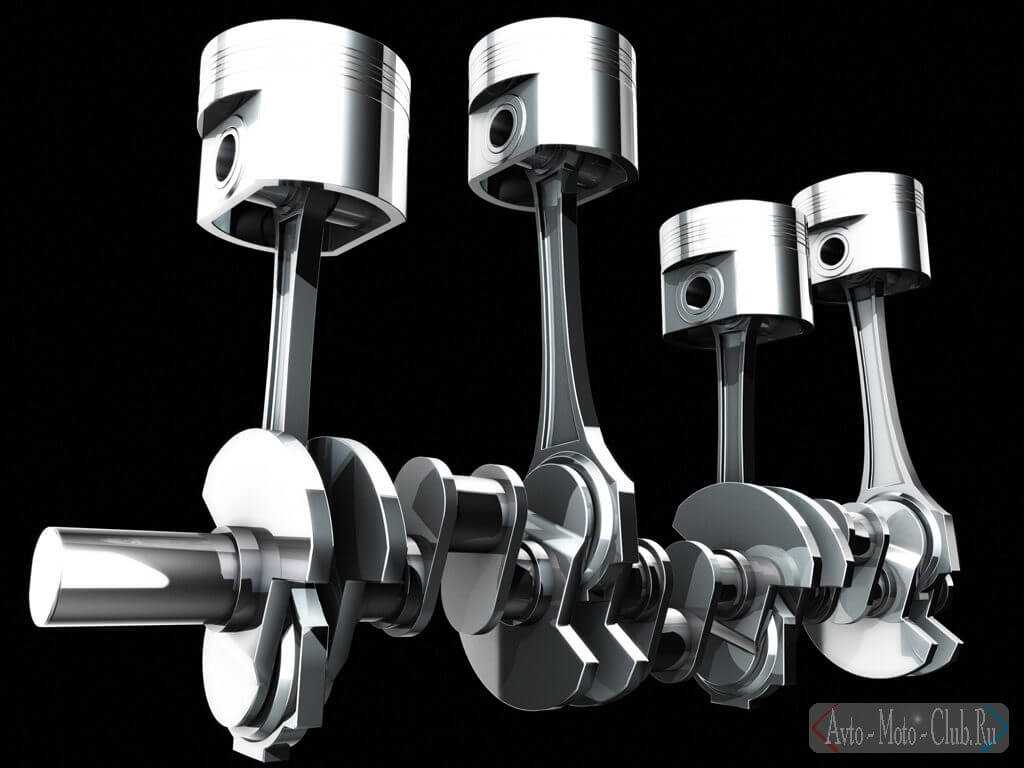

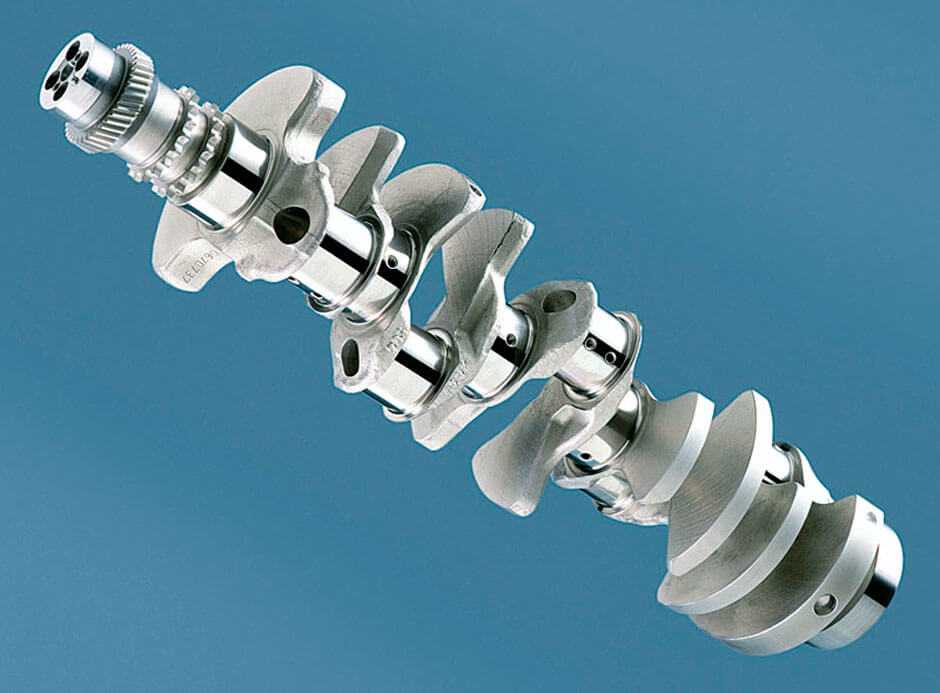

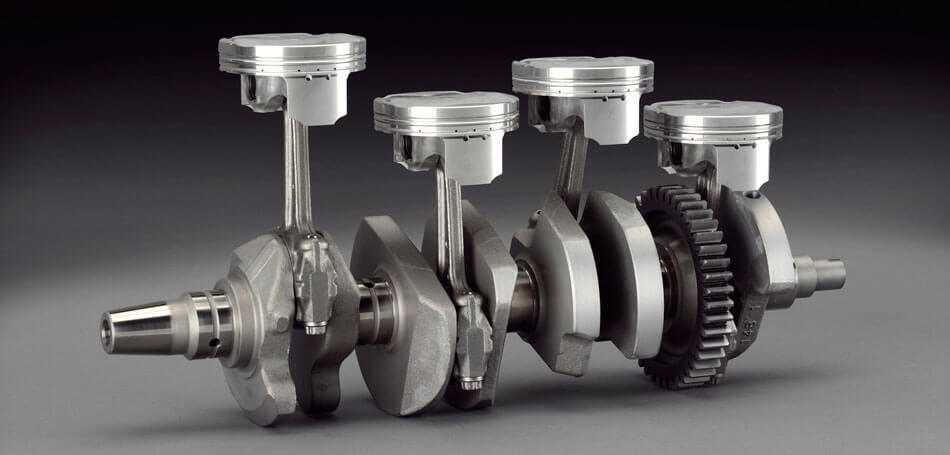

Коленчатый вал это конструкция, короче много раз изогнутая железяка

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.

В зависимости от того как расположены коренные шейки, коленвал бывает:

• полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
• неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.

Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

Основные элементы КВ

К основным элементам относятся:

• Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
• Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
• Щеки коленвала – соединяют коренные и шатунные шейки;
• Противовесы – уравновешивают вес поршней и шатунов;
• Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
• Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.

Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками, которые не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.

Движение коленвала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем. Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).

Материалы для изготовления

Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.

У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.

Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.

Важный момент ‒ расположение волокон материалов в заготовке. Чтобы они не перерезались в процессе обработки, применяют гибочные ручьи. Когда заготовка изготовлена, её еще раз обрабатывают высокой температурой и освобождают от окалины.

Материал и технология производства зависит от класса и типа автомобиля.

1. Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.
2. Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
3. Для супердорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.

Конструктивные особенности

Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы. Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.

Многие автомобилисты считают, что по маркировке коленчатого вала можно узнать о его характеристиках. Это заблуждение – маркировка лишь номер в каталоге производителя, который используют для подбора запчасти. К свойствам изделия она не имеет отношения.

Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.

А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.

Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

• естественный износ распредвала;
• низкое качество масла;
• недостаточное давление масла;
• недостаточный уровень масла;
• нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
• механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Замер диаметра шеек распредвала микрометром

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

Это интересно: Классификация спортивных распредвалов

Выработка на шейке распредвала

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

Различные развертки для посадочных мест шеек и подшипников распредвалов

Наплавленные кулачки распредвалов перед шлифовкой

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

Головка блока цилиндров ВАЗ 2106 1 — головка цилиндров; 2 — распределительный вал; 3 — задний корпус подшипников распределительного вала; 4 — прокладка; 5 — крышка головки цилиндров; 6 — передний корпус подшипников распределительного вала; 7 — сальник распредвала

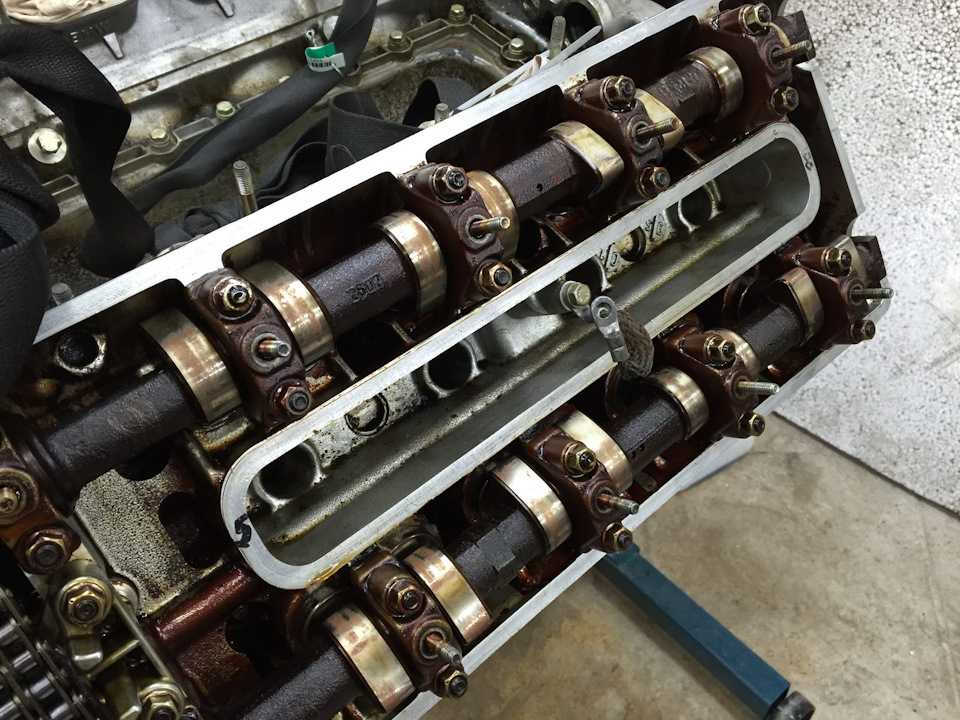

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

• с нижним расположением;
• с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

• Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
• ГРМ, конструкция которых включает пару распределительных валов;
• Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Классификация ГРМ

При рассмотрении особенностей газораспределительной системы необходимо учитывать, что она может различаться по позиции и числу распредвалов, количеству клапанов и типу приводного механизма (цепь, ремень, шестеренка, комбинированный). Рассмотрим разные варианты подробнее.

По расположению распредвала

Конструктивно распределительный вал может быть расположены в одном из двух мест двигателя:

• Внизу. Механизм закреплен в блоке цилиндрами возле коленвала. Кулачки воздействуют на толкатели, а далее импульс передается к коромыслам. Для передачи механического момента используются так называемые стержни, объединяющие толкатели в нижней части и коромысла вверху. Нахождение распредвала внизу является редким случаем, но у него есть преимущество в большей надежности соединения. В новых ДВС такой вариант не используется.
• Вверху. Наиболее распространенное решение, при котором распредвал расположен в ГБЦ на клапанной частью. В такой позиции можно реализовать разные способы воздействия на клапанную часть: с применением рычажного механизма, с использованием коромысел или толкателей. Верхнее расположение отличается простотой, надежностью и небольшими размерами.

По числу распредвалов: DOHS и SOHS

При использовании двойного варианта каждый из валов имеет индивидуальную функцию. Первый несет ответственность за открытие, а второй — за закрытие клапанного механизма. В V-образных моторах может применяется целых четыре распределительных вала. Они работают попарно на обе группы цилиндров.

По числу клапанов

Ключевым фактором является количество применяемых клапанов, ведь от этого зависит вид распредвала и число кулачков. По количеству клапанов на один цилиндр может быть от двух до пяти.
Кратко рассмотрим основные варианты по количеству клапанов:

• Два: впуск, выпуск.
• Три: 2 впуск, 1 выпуск.
• Четыре: по 2 на впуск / выпуск.
• Пять: 3 впуск, 2 выпуск.

Чем выше число клапанов на впускной системе, тем больше объем горючего поступает в мотор.

Как результат, увеличивается мощность и динамика мотора. Сразу отметим, что больше пяти клапанов установить невозможно из-за особенностей распределительного вала и других механизмов мотора. Чаще всего система ограничивается четырьмя элементами.

По типу привода

При анализе газораспределительного механизма необходимо учитывать и типы привода. Здесь возможно четыре варианта.

Цепной

Конструктивно цепи отличаются по типу или числу рядов. В первом случае они делятся на зубчатые, роликовые и втулочные, а втором бывают от двух-четырех рядными. При наличии нескольких распредвалов может применяться соответствующее количество цепей.

Средний ресурс такого механизма — 170-200 тыс. километров. Чаще всего повреждаются шестерни или дополнительные узлы (натяжители, успокоители). В результате цепочка перескакивает на другие участки, что приводит к нарушению работы ГРМ и повреждению клапанов. В случае поломки может потребоваться замена цепи и вспомогательных механизмов.

Ременной

Второй по популярности —ремень ГРМ. В отличие от рассмотренного выше варианта здесь на валах установлены шкивы или зубчатые шестеренки. Сверху этих узлов натягивается ременной соединитель, обеспечивающий передачу вращения. Ремень может быть клиновым (зубчатым) и поликлиновым. В первом случае на валах монтируются шестерни с зубцами.

Дополнительно в ременном приводе предусмотрено несколько видов роликов (натягивающие, опорные). Первые обеспечивают нужное натяжение ремня, а вторые играют роль опоры и защищают от соскальзывания.

Повреждение ремня или дополнительных элементов ведет к неправильной работе ГРМ и чаще всего к повреждению мотора. Хуже всего, если происходит разрыв ременной передачи. Результатом является удар клапанов и поршней с повреждением механизма.

Шестеренчатый

Такой вариант привода применяется в редких случаях. Конструктивно он подразумевает наличие шестеренок на коленвал и распредвал, которые объединяются друг с другом не с помощью ремня / цепи, а с применением других шестеренок. По сути, повторяется принцип работы часов, когда момент передается с помощью зацепления зубцов разных звездочек.

Смешанный

Некоторые производители применяют смешанный вариант, когда используются шестеренчатый и цепной приводы.

Таких схем много, но применяются они в редких случаях. Иногда даже используется цепь и ремень одновременно. Вариантов десятки, поэтому при покупке машины необходимо поинтересоваться, какой именно предусмотрен в вашем случае. Чаще всего сложные моторы встречаются в японских или корейских ДВС.

Конструкция насос-форсунки

Конструкционно насос-форсунка состоит из плунжера, управляющего клапана, запорного и обратного поршней, обратного клапана и иглы распылителя.

Плунжер отвечает за создание давление — именно он крепится к кулачкам распредвала и от них получает энергию для поступательного движения. Возврат в исходную позицию осуществляет плунжерная пружина.

Управляющий клапан регулирует впрыск топлива, а его основным элементом является игла. Сигналы клапану отправляет ЭБУ автомобиля, который полностью управляет работой двигателя.

У форсунки тоже есть пружина, которая прижимает распылитель к седлу в момент впрыска топлива. Пружина сжимается за счет давления топлива. Корректную работу системы обеспечивают запорный поршень и обратный клапан. В нужный момент через иглу распылителя в камеру сгорания под высоким давлением попадает топливо.

Как работает насос-форсунка

В начале процесса работы двигателя кулачковый механизм распредвала инициирует движение коромысла и плунжера вместе с ним. Топливо течет по каналам форсунки. Отсечка топлива осуществляется закрытием клапана. Когда давление топлива в форсунке составляет 13 МПа — подпружиненная игла распылителя занимает верхнее положение, начиная первичный впрыск горючего.

Первичный впрыск топлива инициируется управляющим клапаном. Давление падает по мере увеличения потока топлива по питающей магистрали. Предварительных впрыска может быть два — это определяется режимом работы мотора. Далее плунжер продолжает идти вниз. Закрытие клапана повышает рабочее давление в камере сгорания до 30 МПа. После чего происходит следующий ход иглы распылителя, совершая впрыск основной порции топлива в магистраль.

Количество топлива для каждого впрыска регулируется давлением. После нагнетания до уровня около 220 МПа подача топлива становится наиболее интенсивной, а мощность мотора выходит на пиковые значения. Завершает подачу основной порции топлива открытие клапана. Давление топлива в системе понижается, а игла распылителя закрывается.

О совместной работе с коленвалом

Не стоит забывать, что для распределительного вала основное назначение – обеспечение правильного газораспределения при работе двигателя. Для этого работа распределительного и коленчатого валов должна быть согласована, т.е. открытие и закрытие клапанов обязано происходить в нужные моменты – в положении ВМТ или НМТ поршня, или в соответствии с опережением, которое устанавливает чертеж или конструкторская документация.

Для выполнения такой связи на шестернях ГРМ делают специальные метки, совпадение которых означает обеспечение нужного положения распределительного и коленчатого валов. Чтобы добиться этого, используется специальная методика регулировки их положения.

Датчик положения распредвала

С переходом на инжекторные двигатели для этих целей стали применять специальный датчик положения распределительного вала. Так, на автомобилях ВАЗ для этого служит датчик Холла. Его работа основана на изменении магнитного поля, для создания которого устройство датчика предусматривает магнит. При изменении магнитного поля, которое происходит, когда распределительный вал находится в нужном положении, датчик определяет, что в первом цилиндре поршень располагается в положении ВМТ, и передает эти данные в контроллер. Он в соответствии с ними обеспечивает впрыск топлива и его сгорание, как предусматривает порядок работы отдельных цилиндров двигателя чертеж или документация.

Как обнаружить дефект распредвала

При верхнем расположении распределительных валов первый же визуальный осмотр механика поможет быстро выявить возможные дефекты детали. Ведь при этом расположении распредвалов, после демонтажа клапанной крышки, доступ к распределительным валам становится свободным. Различные дефекты на распредвале могут быть видны невооруженным взглядом. Естественно, перед демонтажем клапанной крышки опытный мастер проверит работу двигателя с целью выявления характерных шумов в работе распредвала. Единственное, что часто тяжело выявить даже визуально эти дефекты кулачков, которые при износе не имеют заметных меток повреждения.

Если причиной повреждения распредвала являются подшипники, то обнаружить это можно только после разборки верхней части двигателя. Например, на изношенных подшипниках распредвалов легко обнаружить абразивные метки. В этом случае нужно заменить подшипники на новые.

Управление этапами газораспределения

Современные модели двигателей претерпели значительные изменения, получив новые управляющие системы, в основе которых лежат микропроцессоры – так называемые ЭБУ. В сфере моторостроения основной задачей стало не только увеличение мощности, но и экономичность выпускаемых силовых агрегатов.

Повысить эксплуатационные показатели двигателей, снизив при этом расход топлива, удалось только с использованием систем контроля ГРМ. Двигатель с такими системами не только потребляет меньше топлива, но и не теряет в мощности, благодаря чему их стали использовать повсеместно при производстве автомобилей.

Принцип работы таких систем заключается в том, что они контролируют скорость вращения распределительного вала ГРМ. По сути, клапаны открываются немного раньше за счет того, что распредвал проворачивается в направлении вращения. Собственно, в современных двигателях распределительный вал больше не вращается относительно коленчатого вала с неизменной скоростью.

Основной задачей остается максимально эффективное наполнение цилиндров двигателя в зависимости от выбранного режима его работы. Такие системы отслеживают состояние двигателя и корректируют подачу топливной смеси: к примеру, при холостом ходе ее объемы сводятся практически к минимуму, поскольку топливо в больших количествах не требуется.
