Датчик положения дроссельной заслонки

ДПДЗ: неисправности

Как и любая другая деталь, датчик положения дроссельной заслонки имеет свойство выходить из строя. В таком случае необходимо знать основные симптомы его поломки. Итак, какие имеет ДПДЗ признаки неисправности?

В первую очередь стоит обратить внимание на работу двигателя на холостом ходу. Если его обороты «плавают», возможно, это свидетельствует о неправильной работе датчика

Также симптомом его неисправности может стать остановка работы двигателя при резком сбросе педали газа. Очень заметно ощущается неисправность датчика при разгоне автомобиля. В данном случае могут быть провалы при наборе скорости (создается такое впечатление, что в двигатель вовсе не поступает топливо). Иногда при движении машина может не реагировать на педаль газа. Кроме этого, обороты двигателя могут зависнуть на уровне 1.5-3 тысяч и не опускаться даже при выключенной передаче на холостом ходу. То есть признаки неисправности данного элемента напрямую связаны с работой двигателя, и любая его некорректная работа может свидетельствовать о неисправности датчика либо заслонки. Если вы заметили хотя бы один подобный симптом, значит, вам необходимо проверить работоспособность ДПДЗ. ВАЗ-2114 «Самара» и ее преемники диагностируются практически одинаково. Поэтому инструкцию, изложенную ниже, можно применять на всех автомобилях отечественного (и даже зарубежного) производства.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

  1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
  2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

Изменяем алгоритм работы заслонки печки ВАЗ 2110

Для начала необходимо снять и отсоединить от контроллера САУО 6-клеммовую и 13-клеммовую колодки. Теперь по вышеприведенной схеме производим подключение кнопки стеклоподъемника :

После того как, подключение кнопки управления было выполнено, соединяем 6-клеммовую колодку которая предназначена для включения вентилятора печки ВАЗ 2110. Вторую снятую колодку оставляем не подключенной. Теперь остается вмонтировать кнопку в панель торпеды и управление заслонкой печки ВАЗ 2110 в ручном режиме готово.

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Регулировка дроссельной заслонки на Toyota 3C-T

На дизельном движке Тойоты 3C-T процедура регулировки датчика положения дроссельной заслонки проделывается таким вот образом:

Регулировку ДПДЗ желательно проводить на полностью «холодном» движке для того, что бы клапан прогрева не испортил всю картину. Если же регулировка производится на «горячем» двигателе, то предварительно надо вручную установить шток блока прогрева в исходное состояние!

Включив зажигание находим на разъеме датчика «красный» провод с «черной полосой» вдоль ( кстати цвет проводов на различных моделях может быть разным). Прокалываем его голочкой с подключенным щупом тестера «+», а минут на «массу». Затем откручиваем 2 винта TPS и начинаем его потихоньку поворачивать до, покуда мультиметр не покажет 3.9V. Фиксируем TPS и чтобы проверить — полностью нажимаем педаль газа (тут потребуется помощник), а на табло прибора должно высветится 1V.

Аналог современного автомобиля – это устройство из множества узлов и агрегатов. Отклонения в работе самого маленького составляющего может привести к достаточно серьезным проблемам. Датчик положения дроссельной заслонки (ДПДЗ) – это один из примеров такого типа составляющих. А регулировка дроссельной заслонки – это неотъемлемый элемент плановой диагностики любого автомобиля.

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала. При её открытом положении воздух спокойно движется по впускному коллектору. Датчик положения дроссельной заслонки, расположенный здесь, и определяет угол открытия. Эта функция осуществляется за счет его связи с блоком управления двигателя. Сигналы, поступающие от датчика, способствуют подаче команды от блока управления для увеличения количества впрыскиваемой горючей смеси. Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам.

Его датчик включает два вида резисторов:

  • Однооборотный постоянный.
  • Переменный.

Сумма их сопротивления примерно равна 8 кОм. Опорное напряжение здесь подается на один из крайних выводов из контроллера, а второй вывод соединяется с массой. Благодаря этому сигнал поступает к контроллеру, информируя о нынешнем положении дроссельной заслонки. Значение напряжения импульса зависит от уровня положения элемента, стандартный интервал которого 0.7 до 4 Вт.

Важно: открытое состояние агрегата свидетельствует об уровне давления во впускной системе автотранспорта аналогично атмосферному; при закрытом состоянии – это значение уменьшается к состоянию вакуума

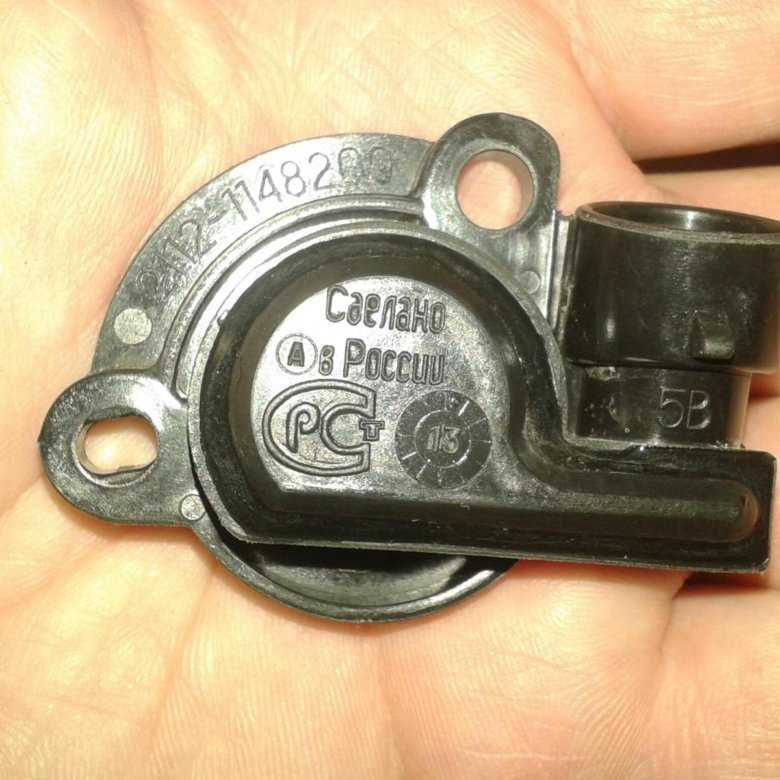

Датчик положения дроссельной заслонки

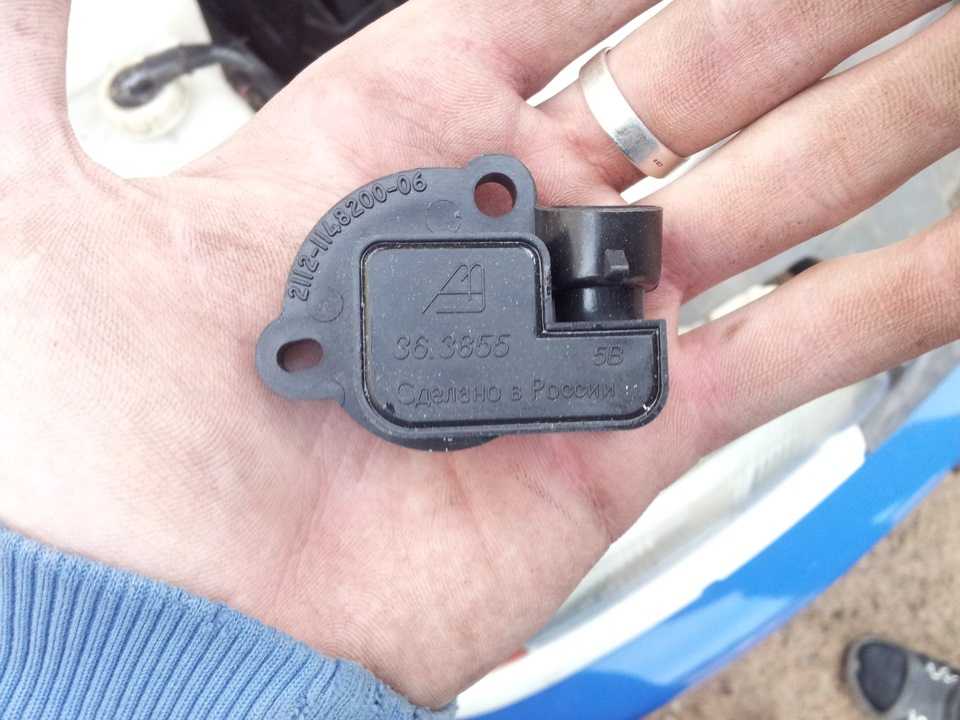

(ДПДЗ 2112-1148200)

Датчик положения дроссельной заслонки необходим в системе для точного дозирования топлива. По сигналу ДПДЗ контроллер определяет текущее положение дроссельной заслонки, по скорости изменения сигнала отслеживается динамика нажатия педали акселератора, что в свою очередь является определяющим фактором для точного дозирования топлива. В режиме запуска двигателя контроллер отслеживает угол отклонения дроссельной заслонки и, если заслонка открыта более чем на 75%, переходит на режим продувки двигателя. По сигналу ДПДЗ о крайнем положении дроссельной заслонки (<0.7V), контроллер начинает управлять регулятором холостого хода (РХХ) и, таким образом, осуществляет дополнительную подачу воздуха в двигатель в обход закрытой дроссельной заслонки.

Датчик положения дроссельной заслонки является датчиком потенциометрического типа (см. Фото-1) и включает в себя однооборотный переменный и постоянный резисторы. Их общее сопротивление составляет около 8кОм. На один из крайних выводов потенциометра подается из контроллера опорное напряжение (5V), а другой крайний вывод соединен с массой. От среднего вывода потенциометра, через резистор, к контроллеру подается сигнал о текущем положении дроссельной заслонки. Значение этого сигнала напряжением менее 0.7V воспринимается, как полностью закрытой дроссельной заслонки. Если это напряжение более 4V, блок управления считает, что дроссельная заслонка открыта полностью.

ДПДЗ установлен на корпусе дроссельной заслонки (см. Фото-2) и соединен с ее осью вращения. Ось дроссельной заслонки имеет специальную проточку, которая и входит в крестообразное гнездо датчика положения дроссельной заслонки (см. Фото-3 и 4). Крепится ДПДЗ двумя винтами. Установка датчика на его посадочное место должна быть со смещением (см. Фото-5) и через защитную прокладку в виде колечка. После установки ДПДЗ, его необходимо повернуть до совмещения крепежных отверстий самого датчика с отверстиями на корпусе заслонки и закрепить винтами. Настройку начального положения датчика проще производить прямо на автомобиле. После монтажа ДПДЗ следует подключить разъем датчика (при выключенном зажигании), включить зажигание и проверить напряжение на сигнальном выводе. Значение напряжения должно быть менее 0.7V. Если же оно выше, сориентируйте датчик до нужного значения, ослабив винты крепления.

Если система самодиагностики зафиксирует ошибки датчика положения дроссельной заслонки, в RAM-буфер ошибок будут записаны коды «21» или «22», а при условии наличия постоянной ошибки, зажигается лампа «CHECK ENGINE». Следует учитывать, что данные коды указывают лишь на ошибки цепи датчика положения дроссельной заслонки и далеко не всегда указывают на неисправность самого датчика, а лишь определяют направление поиска неисправности.

При зафиксированной ошибке ДПДЗ, контроллер переходит на управление впрыском по аварийной программе и расчитывает текущее положение дроссельной заслонки по датчику положения коленвала и датчику массового расхода воздуха.

К типичным неисправностям цепи и датчика положения дроссельной заслонки можно отнести следующие симптомы: 1. Неравномерные обороты двигателя на холостом ходу. 2. Остановка двигателя при резком сбросе педали акселератора. 3. Ограничение максимальной мощности двигателя. 4. Рывки при движении с постоянным углом открытия дроссельной заслонки.

Неисправности ДПДЗ

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

  • Замена маслосъемных колпачков (сальников клапанов)
  • Как снять головку блока цилиндров на двигателе
  • Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

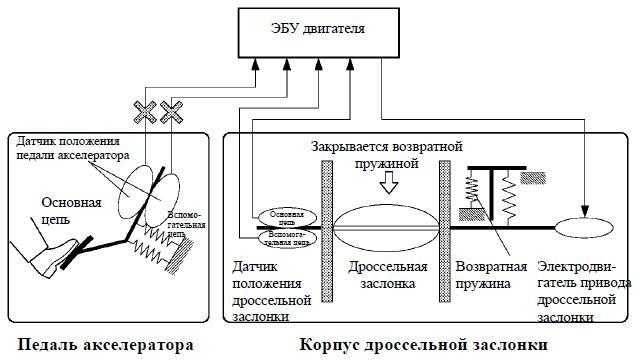

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

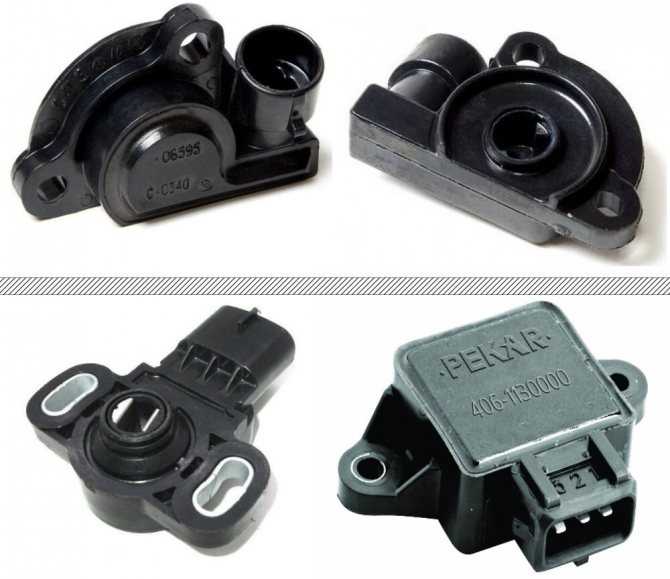

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.

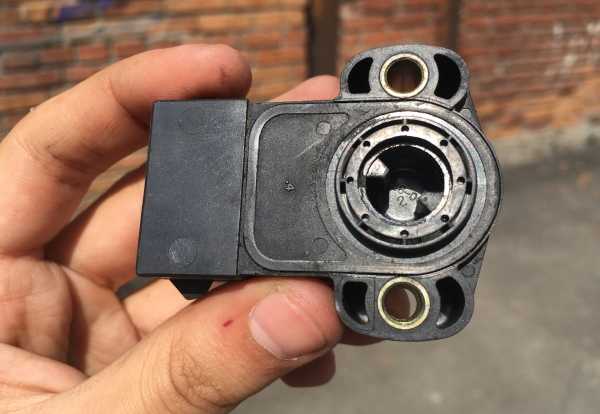

  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Регулировка

Все работы по настройке производятся на прогретом двигателе. Для проведения настройки вам потребуется мультиметр в режиме измерения сопротивления. Производится это действие следующим образом:

  • Шланг с вакуума пережимается. Это делается, чтобы устранить его влияние на результат;
  • Разъем датчика разъединяют;
  • Контактная цепь в ДПДЗ проверяется омметром;
  • Между винтом (упор) и датчиком заслонки помещают щуп (в 0,1 мм.). При этом сопротивление должно быть ровно 0 Ом;
  • Далее берут несколько щупов с возрастающей толщиной. В нормальном положении сопротивление должно появиться при использовании щупа толщиной 0,25 мм.;
  • При других показателях нужно отрегулировать прибор. Для этого откручивают болты крепления (ключом на 7). Датчик поворачивают в разных направлениях до достижения необходимых параметров.

После этих действий следует произвести обучение ЭБУ. Делается это в соответствии с инструкцией вашего автомобиля. После всего производят проверку работы двигателя. Если вы все сделали правильно, то все признаки, имевшие место в начале пропадут. Не забудьте также сбросить ошибки с контроллера. Для этого нужно секунд на 10 снять клемму с аккумулятора. После чего все ошибки обнулятся.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Регулировочные работы

Именно на заслонку приходится основной процент работы. В силу того, что заслонка участвует в подвижной работе мотора постоянно, её угол положения требует периодической регулировки

Обратите внимание, такой процесс достаточно кропотливый. Не избежать замены дроссельной заслонки, если её регулировка приводит к каким-либо отклонениям

Дабы избежать подобных казусов при замене, рассмотрим детально подробности правильной регулировки дроссельной заслонки.

Во-первых, отключите зажигание, чтобы привести дроссельную заслонку в закрытое положение. Во-вторых, отключите в датчике разъем, параллельно проверив наличие проводимости между клеммами. Уверьтесь в том, что напряжения отсутствует. Затем можно приступать к настройке и регулировке датчика. После этого необходимо прибегнуть к помощи щупа толщиной 0,4 мм. Применяется он путем расположения между рычагом и винтом параллельно с расположением прокладки корпуса дроссельной заслонки.

С помощью омметра (можно воспользоваться другим аналогичным прибором) необходимо убедиться в том, что здесь напряжение также отсутствует. Наличие напряжения говорит о неисправности датчика и его надобности в дальнейшей замене. При соблюдении условия отсутствия напряжения, приступаем к непосредственной регулировке датчика. Манипуляции следующие: поворачивайте привод дроссельной заслонки до тех пор, пока угол между клеммами не достигнет значения, равного техническим стандартам на имеющегося транспортного средства. По завершении работ убедитесь в том, крепко ли закручены винты на датчике. В процесс регулировки они могли разболтаться.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Датчик положения дроссельной заслонки

ДПДЗ: неисправности

Как и любая другая деталь, датчик положения дроссельной заслонки имеет свойство выходить из строя. В таком случае необходимо знать основные симптомы его поломки. Итак, какие имеет ДПДЗ признаки неисправности?

В первую очередь стоит обратить внимание на работу двигателя на холостом ходу. Если его обороты «плавают», возможно, это свидетельствует о неправильной работе датчика

Также симптомом его неисправности может стать остановка работы двигателя при резком сбросе педали газа. Очень заметно ощущается неисправность датчика при разгоне автомобиля. В данном случае могут быть провалы при наборе скорости (создается такое впечатление, что в двигатель вовсе не поступает топливо). Иногда при движении машина может не реагировать на педаль газа. Кроме этого, обороты двигателя могут зависнуть на уровне 1.5-3 тысяч и не опускаться даже при выключенной передаче на холостом ходу. То есть признаки неисправности данного элемента напрямую связаны с работой двигателя, и любая его некорректная работа может свидетельствовать о неисправности датчика либо заслонки. Если вы заметили хотя бы один подобный симптом, значит, вам необходимо проверить работоспособность ДПДЗ. ВАЗ-2114 «Самара» и ее преемники диагностируются практически одинаково. Поэтому инструкцию, изложенную ниже, можно применять на всех автомобилях отечественного (и даже зарубежного) производства.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Модернизируем работу заслонки печки ВАЗ 2110 с помощью кнопки стеклоподъемника

  1. Есть еще один способ, заставить заслонку печки ВАЗ 2110 работать в ручном режиме, но только на этот раз не с механическим приводом, а при помощи кнопки от стеклоподъемника.
  2. Ниже вы можете видеть схему, которая позволяет обойти блок САУО, что позволит на свое усмотрение с помощью кнопки производить открытие или закрытие заслонки для подачи теплого воздуха в салон автомобиля.

Изменяем алгоритм работы заслонки печки ВАЗ 2110

Для начала необходимо снять и отсоединить от контроллера САУО 6-клеммовую и 13-клеммовую колодки. Теперь по вышеприведенной схеме производим подключение кнопки стеклоподъемника :

После того как, подключение кнопки управления было выполнено, соединяем 6-клеммовую колодку которая предназначена для включения вентилятора печки ВАЗ 2110. Вторую снятую колодку оставляем не подключенной. Теперь остается вмонтировать кнопку в панель торпеды и управление заслонкой печки ВАЗ 2110 в ручном режиме готово.

И напоследок, хочется сказать пару слов о подсветке САУО. Так как колодка, которая отвечает за освещение узла управления печкой, была отключена, следовательно, при включении габаритов подсветка будет отсутствовать. Чтобы исправить это, необходимо запитать подсветку плюсовым контактом от подсветки часов.

Регулировка дроссельной заслонки на Toyota 3C-T

На дизельном движке Тойоты 3C-T процедура регулировки датчика положения дроссельной заслонки проделывается таким вот образом:

Регулировку ДПДЗ желательно проводить на полностью «холодном» движке для того, что бы клапан прогрева не испортил всю картину. Если же регулировка производится на «горячем» двигателе, то предварительно надо вручную установить шток блока прогрева в исходное состояние!

Включив зажигание находим на разъеме датчика «красный» провод с «черной полосой» вдоль ( кстати цвет проводов на различных моделях может быть разным). Прокалываем его голочкой с подключенным щупом тестера «+», а минут на «массу». Затем откручиваем 2 винта TPS и начинаем его потихоньку поворачивать до, покуда мультиметр не покажет 3.9V. Фиксируем TPS и чтобы проверить — полностью нажимаем педаль газа (тут потребуется помощник), а на табло прибора должно высветится 1V.

Аналог современного автомобиля – это устройство из множества узлов и агрегатов. Отклонения в работе самого маленького составляющего может привести к достаточно серьезным проблемам. Датчик положения дроссельной заслонки (ДПДЗ) – это один из примеров такого типа составляющих. А регулировка дроссельной заслонки – это неотъемлемый элемент плановой диагностики любого автомобиля.

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала. При её открытом положении воздух спокойно движется по впускному коллектору. Датчик положения дроссельной заслонки, расположенный здесь, и определяет угол открытия. Эта функция осуществляется за счет его связи с блоком управления двигателя. Сигналы, поступающие от датчика, способствуют подаче команды от блока управления для увеличения количества впрыскиваемой горючей смеси. Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам.

Его датчик включает два вида резисторов:

  • Однооборотный постоянный.
  • Переменный.

Сумма их сопротивления примерно равна 8 кОм. Опорное напряжение здесь подается на один из крайних выводов из контроллера, а второй вывод соединяется с массой. Благодаря этому сигнал поступает к контроллеру, информируя о нынешнем положении дроссельной заслонки. Значение напряжения импульса зависит от уровня положения элемента, стандартный интервал которого 0.7 до 4 Вт.

Важно: открытое состояние агрегата свидетельствует об уровне давления во впускной системе автотранспорта аналогично атмосферному; при закрытом состоянии – это значение уменьшается к состоянию вакуума

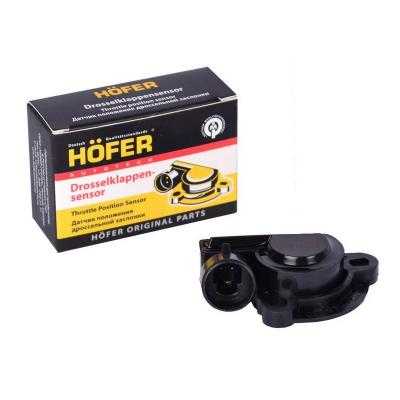

Датчик положения дроссельной заслонки

(ДПДЗ 2112-1148200)

Датчик положения дроссельной заслонки необходим в системе для точного дозирования топлива. По сигналу ДПДЗ контроллер определяет текущее положение дроссельной заслонки, по скорости изменения сигнала отслеживается динамика нажатия педали акселератора, что в свою очередь является определяющим фактором для точного дозирования топлива. В режиме запуска двигателя контроллер отслеживает угол отклонения дроссельной заслонки и, если заслонка открыта более чем на 75%, переходит на режим продувки двигателя. По сигналу ДПДЗ о крайнем положении дроссельной заслонки (<0.7V), контроллер начинает управлять регулятором холостого хода (РХХ) и, таким образом, осуществляет дополнительную подачу воздуха в двигатель в обход закрытой дроссельной заслонки.

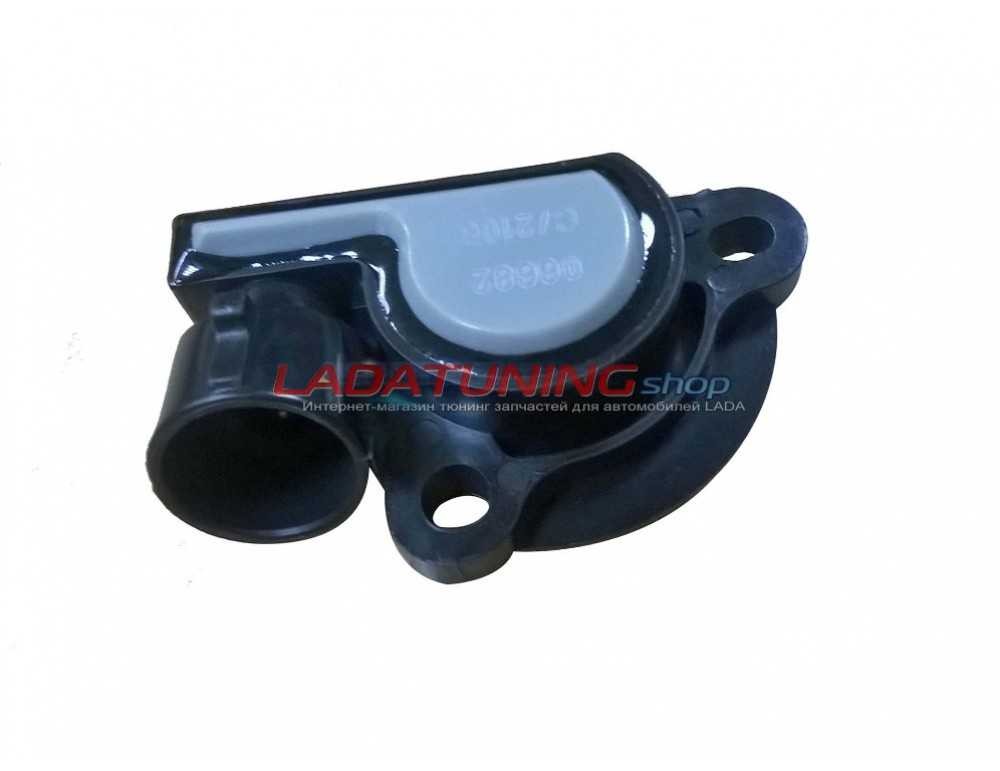

Датчик положения дроссельной заслонки является датчиком потенциометрического типа (см. Фото-1) и включает в себя однооборотный переменный и постоянный резисторы. Их общее сопротивление составляет около 8кОм. На один из крайних выводов потенциометра подается из контроллера опорное напряжение (5V), а другой крайний вывод соединен с массой. От среднего вывода потенциометра, через резистор, к контроллеру подается сигнал о текущем положении дроссельной заслонки. Значение этого сигнала напряжением менее 0.7V воспринимается, как полностью закрытой дроссельной заслонки. Если это напряжение более 4V, блок управления считает, что дроссельная заслонка открыта полностью.

ДПДЗ установлен на корпусе дроссельной заслонки (см. Фото-2) и соединен с ее осью вращения. Ось дроссельной заслонки имеет специальную проточку, которая и входит в крестообразное гнездо датчика положения дроссельной заслонки (см. Фото-3 и 4). Крепится ДПДЗ двумя винтами. Установка датчика на его посадочное место должна быть со смещением (см. Фото-5) и через защитную прокладку в виде колечка. После установки ДПДЗ, его необходимо повернуть до совмещения крепежных отверстий самого датчика с отверстиями на корпусе заслонки и закрепить винтами. Настройку начального положения датчика проще производить прямо на автомобиле. После монтажа ДПДЗ следует подключить разъем датчика (при выключенном зажигании), включить зажигание и проверить напряжение на сигнальном выводе. Значение напряжения должно быть менее 0.7V. Если же оно выше, сориентируйте датчик до нужного значения, ослабив винты крепления.

Если система самодиагностики зафиксирует ошибки датчика положения дроссельной заслонки, в RAM-буфер ошибок будут записаны коды «21» или «22», а при условии наличия постоянной ошибки, зажигается лампа «CHECK ENGINE». Следует учитывать, что данные коды указывают лишь на ошибки цепи датчика положения дроссельной заслонки и далеко не всегда указывают на неисправность самого датчика, а лишь определяют направление поиска неисправности.

При зафиксированной ошибке ДПДЗ, контроллер переходит на управление впрыском по аварийной программе и расчитывает текущее положение дроссельной заслонки по датчику положения коленвала и датчику массового расхода воздуха.

К типичным неисправностям цепи и датчика положения дроссельной заслонки можно отнести следующие симптомы: 1. Неравномерные обороты двигателя на холостом ходу. 2. Остановка двигателя при резком сбросе педали акселератора. 3. Ограничение максимальной мощности двигателя. 4. Рывки при движении с постоянным углом открытия дроссельной заслонки.

Неисправности ДПДЗ

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

  • Замена маслосъемных колпачков (сальников клапанов)
  • Как снять головку блока цилиндров на двигателе
  • Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Регулировка

Все работы по настройке производятся на прогретом двигателе. Для проведения настройки вам потребуется мультиметр в режиме измерения сопротивления. Производится это действие следующим образом:

  • Шланг с вакуума пережимается. Это делается, чтобы устранить его влияние на результат;
  • Разъем датчика разъединяют;
  • Контактная цепь в ДПДЗ проверяется омметром;
  • Между винтом (упор) и датчиком заслонки помещают щуп (в 0,1 мм.). При этом сопротивление должно быть ровно 0 Ом;
  • Далее берут несколько щупов с возрастающей толщиной. В нормальном положении сопротивление должно появиться при использовании щупа толщиной 0,25 мм.;
  • При других показателях нужно отрегулировать прибор. Для этого откручивают болты крепления (ключом на 7). Датчик поворачивают в разных направлениях до достижения необходимых параметров.

После этих действий следует произвести обучение ЭБУ. Делается это в соответствии с инструкцией вашего автомобиля. После всего производят проверку работы двигателя. Если вы все сделали правильно, то все признаки, имевшие место в начале пропадут. Не забудьте также сбросить ошибки с контроллера. Для этого нужно секунд на 10 снять клемму с аккумулятора. После чего все ошибки обнулятся.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Регулировочные работы

Именно на заслонку приходится основной процент работы. В силу того, что заслонка участвует в подвижной работе мотора постоянно, её угол положения требует периодической регулировки

Обратите внимание, такой процесс достаточно кропотливый. Не избежать замены дроссельной заслонки, если её регулировка приводит к каким-либо отклонениям

Дабы избежать подобных казусов при замене, рассмотрим детально подробности правильной регулировки дроссельной заслонки.

Во-первых, отключите зажигание, чтобы привести дроссельную заслонку в закрытое положение. Во-вторых, отключите в датчике разъем, параллельно проверив наличие проводимости между клеммами. Уверьтесь в том, что напряжения отсутствует. Затем можно приступать к настройке и регулировке датчика. После этого необходимо прибегнуть к помощи щупа толщиной 0,4 мм. Применяется он путем расположения между рычагом и винтом параллельно с расположением прокладки корпуса дроссельной заслонки.

С помощью омметра (можно воспользоваться другим аналогичным прибором) необходимо убедиться в том, что здесь напряжение также отсутствует. Наличие напряжения говорит о неисправности датчика и его надобности в дальнейшей замене. При соблюдении условия отсутствия напряжения, приступаем к непосредственной регулировке датчика. Манипуляции следующие: поворачивайте привод дроссельной заслонки до тех пор, пока угол между клеммами не достигнет значения, равного техническим стандартам на имеющегося транспортного средства. По завершении работ убедитесь в том, крепко ли закручены винты на датчике. В процесс регулировки они могли разболтаться.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Чтобы автомобиль исправно работал и как можно дольше не появлялся на СТО, за исключением случаев технического обслуживания, необходимо внимательно к нему относиться. Одним из важных узлов железного коня является дроссельная заслонка (ДЗ). Этот механизм играет важную роль в работе дизельного или бензинового двигателя

Причем неважно, карбюраторная это силовая установка или инжекторная. ДЗ может быть как с механическим, так и электронным приводом

В последнем случае иногда возникает необходимость адаптировать дроссельную заслонку. Как это сделать? Попробуем разобраться, заодно подробнее рассмотрим виды этого узла. Также выясним, нужно ли это делать, и что может быть в противном случае.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
