Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

• стук при работе двигателя под нагрузкой;
• снижение мощностных показателей.

Существует ряд причин, по которым РВ выходит из строя:

• естественный износ;
• некачественное моторное масло;
• низкое давление масла в системе смазки;
• недостаточный уровень масла или так называемое масляное голодание;
• работа двигателя при высоких температурах, что приводит к ухудшению свойств смазывающего вещества;
• повреждения механического характера (износ или обрыв цепи).

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

С течением времени на распределительном валу изнашиваются кулачки и шейки

Стук

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

При износе вала и рокеров мощность мотора может снизиться в несколько раз

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.

Подготовительные операции

Вид под капотного пространства.

Двигатель ВАЗ 2106

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Карбюратор.

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Привод дросселя.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Постель распредвала.

Снимаем защиту снизу.

Защита.

Ослабляем гайку на 19 крепления генератора.

Крепление генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Установка верхней мертвой точки

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

Метки ВМТ. Метка распредвала.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Гайка шкива коленвала.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

Откручиваем две гайки крепления натяжителя цепи и снимаем его.

Натяжитель цепи ГРМ.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

Перед нами предстала удивительная картина.

Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Привод вспомогательных агрегатов.

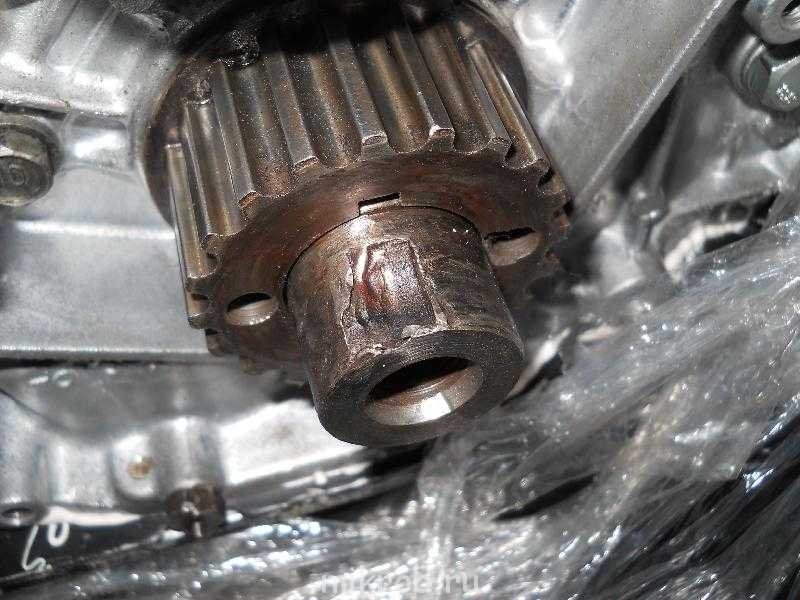

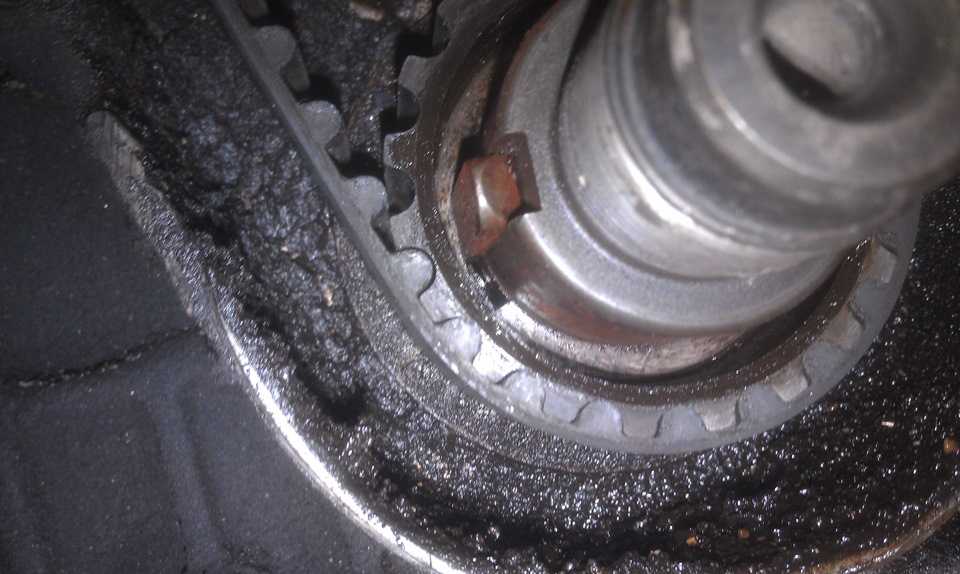

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Метка на блоке.

Снятие, замена, установка распредвала

Снятие, замена, установка коленвала и его вкладышей

Симптомы: смещены газораспределительные фазы, плохо заводится двигатель, двигатель часто глохнет, стучат клапаны.

Возможная причина: поврежден распредвал.

Инструменты: динамометрический ключ, набор гаечных ключей, зубило, набор отверток.

1. Снимите клемму отрицательного провода с вывода аккумуляторной батареи.

3. Установите распределительный вал в положение, которое соответствует концу такта сжатия в четвертом цилиндре.

4. Отогните лепесток стопорной шайбы болта, крепящего звездочку-шкив распредвала, используя зубило.

5. Включите первую передачу в КПП. После этого с помощью торцевого ключа «на 17» открутите болт, крепящий звездочку-шкив распредвала, а затем извлеките первый из отверстия вместе с шайбами.

6. Демонтируйте натяжное устройство приводной цепи ГРМ.

7. Демонтируйте звездочку-шкив распределительного вала вместе с цепью ГРМ. Для того чтобы избежать перескакивания цепи, привяжите ее с помощью проволоки к звездочке-шкиву, а затем расположите в головке блока цилиндров двигателя.

8. Равномерно открутите девять гаек, крепящие корпус подшипников распредвала (используйте торцевой ключ «на 13»).

9. Снимите со шпилек в ГБЦ корпус подшипников вместе с распределительным валом.

10. С помощью торцевого или накидного ключа «на 10» открутите два болта, крепящие упорный фланец к корпусу подшипников, после чего выньте данный фланец из проточки, выполненной в передней опорной шейке распредвала.

11. Выньте распределительный вал из корпуса подшипников.

12. Приподнимите рычаг клапана и освободите его от зацепления с пружиной, после чего снимите рычаг с регулировочного болта.

13. Демонтируйте пружину рычага. Аналогичным образом демонтируйте остальные рычаги и пружины.

14. Осуществите осмотр рабочих поверхностей кулачков и шеек распределительного вала и корпуса подшипников, а также рычагов клапанов. Если кулачки распредвала изношены более чем на 0,5 миллиметра, а также на них присутствуют забоины, задиры, царапины, то вал необходимо обязательно заменить. Помимо того, не допускается наличие трещин на поверхностях корпуса подшипников, а также забоин, задиров, царапин, борозд и рисок на рабочих поверхностях опор под шейки. На рабочих поверхностях рычагов клапанов не должны присутствовать любые механические повреждения.

15. Замените поврежденные детали.

16. Прежде чем осуществлять установку распределительного вала в корпус подшипников, нанесите моторное масло на рабочие поверхности кулачков и шеек вала.

17. Вмонтируйте распредвал в корпус подшипников, а затем зафиксируйте его с помощью упорного фланца. Распределительный вал должен быть сориентирован так, чтобы его штифт был расположен напротив верхнего отверстия на упорном фланце.

Место расположения – верхняя часть головки блока цилиндров (ГБЦ).

Обычно замена распредавала требуется из-за повышенного износа, царапин на его шейках, деформации.

Следствием износа шеек и повреждения посадочных гнезд подшипников распределительного вала в ГБЦ является снижение давления системы смазки двигателя. При этом такой дефект как нарушение гнезд можно исправить только полной заменой головки блока цилиндров, потому как гнезда расположены в теле ГБЦ.

Кроме того, может возникать стук клапанов при рабочих гидрокомпенсаторах, наращивание зазоров механизма приводов клапанов. Источником этих неполадок является чрезмерный износ кулачков распредвала, некачественное моторное масло, забитый масляный фильтр. Помимо перечисленных неприятностей, могут возникнуть еще такие неисправности как потеря мощности и перебои в работе двигателя.

Некоторые автовладельцы заменяют распредвал при тюнинге двигателя. Вместо штатного устанавливается спортивный – с лучшими характеристиками, фазами, видоизмененными кулачками. Результатом подобной замены становится увеличение мощности и улучшение КПД мотора.

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, либо при ремонте и разборке двигателя, либо для его замены. Снимается он не так уж и сложно и для этого понадобится такой инструмент как:

1. Головка на 17 и 13
2. Трещоточная рукоятка
3. Вороток
4. Удлинитель
5. Рожковый или накидной ключ на 13

Первым делом необходимо полностью снять клапанную крышку с ГБЦ. Затем откручиваем натяжитель цепи привода ГРМ, который находится с правой стороны в передней части двигателя (по ходу движения):

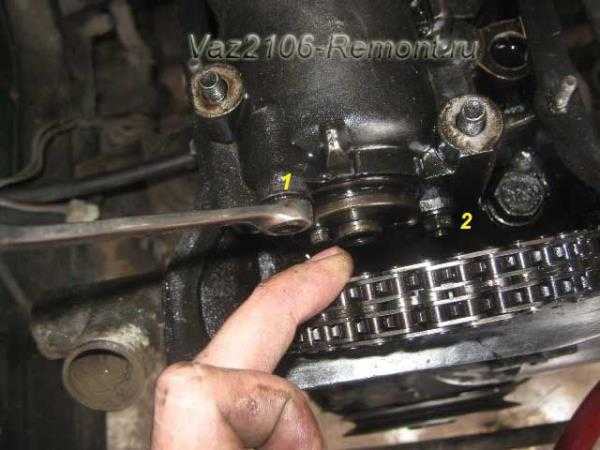

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

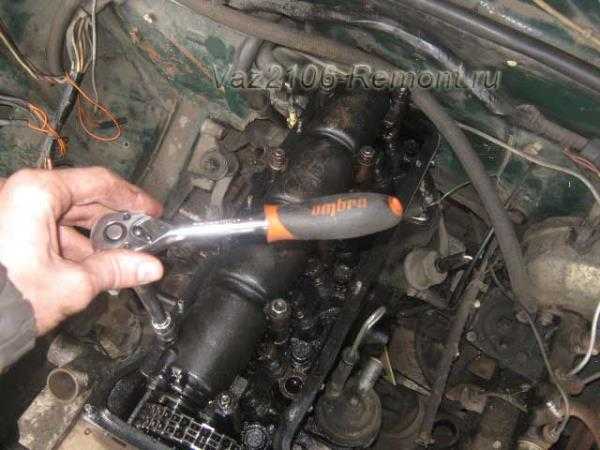

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

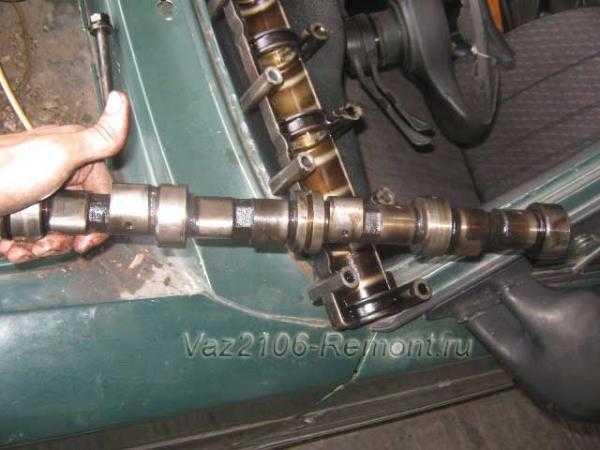

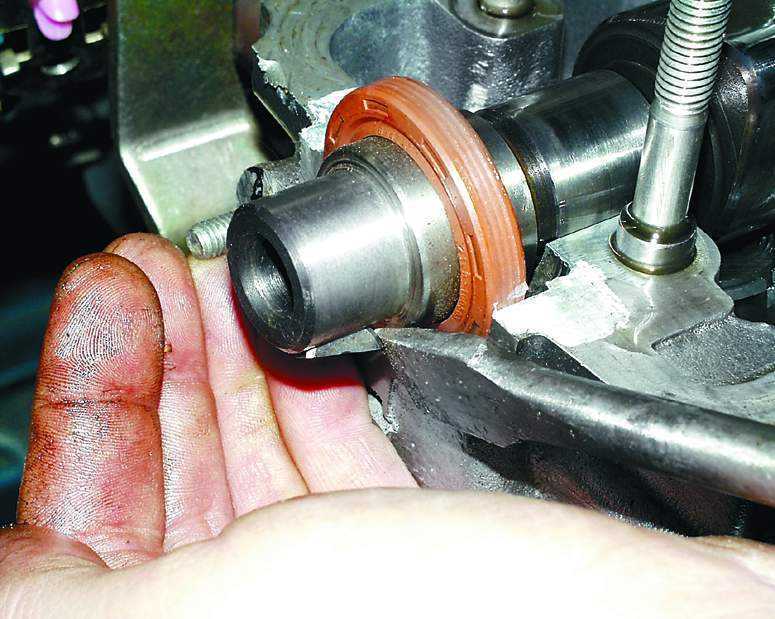

Аккуратно вытаскивая его вперед, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

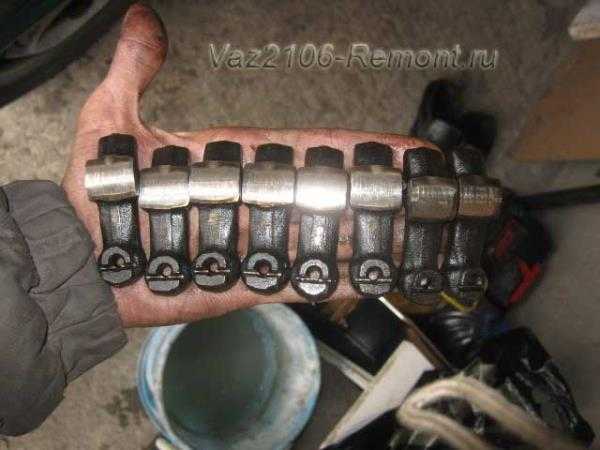

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Если вы решили покупать новы вал, то на ВАЗ 2106 и аналогичные модели «классики» он будет стоить около 1 000 рублей, что не так уж и дорого.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Автомобиль ВАЗ 2106 у водоема

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Такой составной элемент газораспределительного механизма, как распредвал, играет важную роль в работе двигателя внутреннего сгорания.

Где расположен?

Можно выделить два вида моторов. Это агрегаты с верхним расположением распределительного вала, а также с нижним. На старых автомобилях до 50-го года устанавливались преимущественно нижнеклапанные моторы. Распредвал был расположен внизу, тарелки клапанов были направлены вверх. Моторы такой конструкции были дешевле в изготовлении, но и производительность их была низкой. Потом решено было уйти от этой схемы, и в результате инженеры и конструкторы перешли к классической схеме двигателя с верхним расположением механизма ГРМ. Однако нужно сказать, что нижнераспредвальные двигатели производят и сегодня.

Отличие нижневального ДВС от традиционного в том, что дополнительно в механизме ГРМ имеются штанги для компенсации расстояния от кулачков вала до толкателей клапанов в ГБЦ.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

• набор головок;
• трещотка;
• вороток;
• удлинитель;
• набор ключей;
• ветошь.

Последовательность действий

Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
Далее отсоединяем трос подсоса.
Привода газовой заслонки.
Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
Теперь нужно ослабить крепеж звездочки распределительного вала

Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
После совмещения, переходим к снятию натяжителя цепи.
Ключом откручиваем гайки.
Убираем натяжитель.

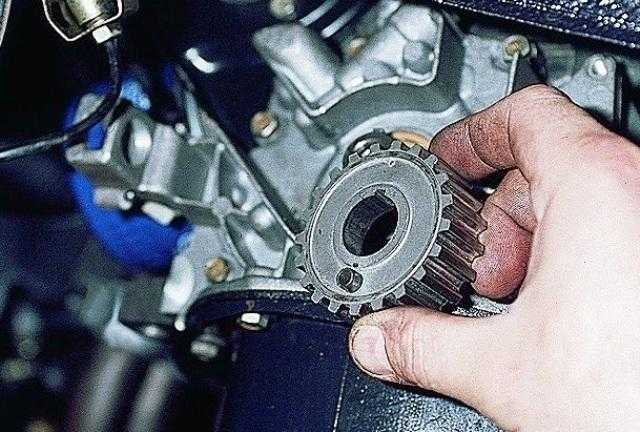

Снимаем звезду, которая находится на направляющем штифту.
Открутив болт, закрепляющий звездочку, снимаем звездочку

Здесь может понадобиться молоток.
Привязываем ее к цепи.
Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
Далее осматриваем распредвал, в случае необходимости меняем.
Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

Дефектовка распредвала

После того как РВ будет снят с двигателя, все его составляющие промывают в бензине, очищая от загрязнений. Дефектовка предполагает визуальный осмотр вала на предмет выявления повреждений: трещины, задиры, раковины. При их обнаружении вал подлежит замене. В противном случае проверяют основные параметры, характеризующие степень его износа, для чего используют микрометр.

Для проверки размеров шеек используют микрометр

Таблица: основные размеры распредвала ВАЗ 2106 и его постелей в корпусе подшипников

Состояние РВ можно оценить и по другим параметрам, например, биению, но для их снятия необходимы специальные инструменты.

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, либо при ремонте и разборке двигателя, либо для его замены. Снимается он не так уж и сложно и для этого понадобится такой инструмент как:

1. Головка на 17 и 13
2. Трещоточная рукоятка
3. Вороток
4. Удлинитель
5. Рожковый или накидной ключ на 13

Первым делом необходимо полностью снять клапанную крышку с ГБЦ. Затем откручиваем натяжитель цепи привода ГРМ, который находится с правой стороны в передней части двигателя (по ходу движения):

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

Аккуратно вытаскивая его вперед, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Если вы решили покупать новы вал, то на ВАЗ 2106 и аналогичные модели «классики» он будет стоить около 1 000 рублей, что не так уж и дорого.

Замена распредвала на ВАЗ 2107, ВАЗ 2106

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания и своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом или зубчатой звездочкой коленвала при помощи ремня ГРМ или цепи.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала. При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Кроме того, замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

В сегодняшней статье речь пойдет о том, как заменить распредвал своими руками на автомобиля  ВАЗ 2107, ВАЗ 2106.

1. Первым делом следует снять клапанную крышку ГБЦ.

2. Затем поверните распредвал в положение конца такта сжатия 4-го цилиндра.

3. Используя ключ на “13”, немного отпустите натяжитель цепи. Упершись монтажкой в башмак натяжителя, сожмите шток натяжителя и зафиксируйте его в этом положении, при помощи затяжки гайки натяжителя цепи. В случае необходимости снимите натяжитель полностью.

4. Отогните стопорную шайбу крепежного болта звездочки распредвала, используя отвертку.

5. Зафиксируйте распредвал, включив 4-ю скорость, это избавит вас от его прокручивания.

6. Используя ключ на “17”, открутите болт крепления звездочки.

7. Извлеките крепежный болт распредвала с шайбами и звездочку вместе с цепью, положите все это в нишу головки блока цилиндров. Это позволит избежать перескакивания цепи.

8. Теперь возьмите ключ на “13” и открутите 9 крепежных гаек “постели” распредвала.

9. Снимите со шпилек распредвал вместе с “постелью”.

10. Открутите два болта крепления упорного фланца, используя ключ на “10”, после чего снимите сам фланец.

11. Приподнимая кулачок, освободите его от давления пружины и снимите сам кулачок.

12. Достаньте из “постели” распредвал.

13. Теперь можете снять пружину кулачка.

Вот собственно и вся разборка. Замена распредвала заканчивается сборкой, установка нового распредвала производится в обратной последовательности.

Важно! Затяжка гаек крепления “постели” должна производится в строгой последовательности, в порядке указанном на рисунке. www.autoposobie.ru

www.autoposobie.ru

Как устроен цепной привод ГРМ автомобиля ВАЗ 2106: обзор и замена

Популярный автомобиль ВАЗ 2106, чей выпуск начался во времена СССР, комплектовался тремя типами двигателей — рабочим объёмом 1300, 1500 и 1600 см куб. Конструкция перечисленных моторов одинакова, разница заключается только в размерах цилиндропоршневой группы, коленчатого вала и шатунов. На всех силовых агрегатах шестерни газораспределительного механизма (ГРМ) приводятся в движение двухрядной цепью. Последняя постепенно вытягивается и нуждается в периодической подтяжке, минимальный ресурс детали — 100 тыс. км пробега. Когда натягивание не даёт результата, цепной привод меняется целиком — вместе с шестерёнками.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

• Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
• Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

• Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
• Вынуть цепочку.
• Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
• Провернуть распредвал до совпадения отметок на звезде и постели.
• Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
• Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

• Одеть на вал.
• Посмотреть на относительное расположение засверловки и прилива.
• Снять.
• Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Замена распредвала в автомобиле ВАЗ 2106

Плановая замена распредвала проводится не так уж часто, если он подвергается правильной эксплуатации. Объем демонтажных работ небольшой и не представляет большой сложности. Последовательность проводимых работ:

1. Снимаем надклапанный кожух и отвинчиваем цепной натяжитель приводной системы газораспределительного механизма.
2. Отвинчиваем шестерню распредвала, для исключения случаев несанкционированного вращения вала требуется зафиксировать позицию транспортного средства в положении включенной скорости и подстраховаться установкой упоров под колеса автомобиля.
3. Отводим демонтируемую систему вбок для того, чтобы продолжить технологические операции.
4. Демонтируем все крепежи корпусной части (постели) распредвала в произвольном порядке, в отличие их последующего монтажа.
5. Демонтируем корпусную часть изделия, несколько раскачивая ее для более успешного схождения со шпилек.
6. Для извлечения распредвала откручиваем 2 гайку крепления изделия к постели, находящиеся во фронтальной части.
7. Постукивая рукояткой слесарного молотка, добиваемся поступательного движения вала с посадочного места.
8. Демонтируем вал из корпусной части.

Технологическая операция по установке распредвала ВАЗ 2106 производится по обратному сценарию. По возникновению необходимости замены распредвала по причине большой выработки, это проводится совместно с рокерами. Их снятие с посадочных мест не представляет сложности, необходимо лишь отстегнуть фиксатор пружинного типа.

В ином случае, при сборке изделия необходимо для затяжки распредвала применить динамометрический ключ для корректного определения момента затяжки распредвала, т.е. какое усилие для этого нужно применить. Что касается ремонта распредвала ВАЗ 2106, то нечасто применяется напыление металла на кулачки для достижения требуемых размеров для корректной работы изделия. Некоторые автолюбители устанавливают распредвал с Нивы на ВАЗ 2106 для увеличения мощности. Это, в принципе, элемент тюнинга автомобиля, и дает прирост мощности, как на нижних, так и верхних оборотах «движка».

Современный спортивный распредвал на ВАЗ 2106 устанавливается на тюнингованные двигатели «шестерки» для достижение иных, улучшенных мощностных характеристик. Автолюбителям следует знать, что динамика мотора напрямую связана с показательными характеристиками распредвала транспортного средства. Эти изделия, которые транслируют момент движения от коленчатого вала силовой установки к клапанной группе, производится в цельном виде с кулачками.

Существует особенная регулируемая звезда распредвала (другое название шкив Верньера), которая позволяет поставить распределительный вал на «опережение» таким образом, что в ВМТ точка подъема клапана впускного типа будет находиться выше, чем аналогичный параметр клапана выпускного вида. В то же время установка распредвала на т.н. момент «запаздывания» изменит показатель впускного изделия. Такая пропорция между подъемным коэффициентом клапанов в ВМТ показывает степень эффективности при эксплуатации распределительного вала того или иного вида.

Теоретическое правило можно сформулировать следующим образом: величина опережения вала будет смещать показатель мощности по диапазону оборотов в меньшую сторону, а показатель отставания будет выдавать обратный эффект. Только регулировка распредвала ВАЗ 2106 даст возможность увеличить параметры мощности транспортного средства.

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Как самому проверить распредвал? 2 способа с гарантией результата

У владельца любого авто интерес, как проверить распредвал, возникает не так уж часто. Проверено многими поколениями: обычно этот узел довольно вынослив и может пережить даже парочку капремонтов без замены – естественно, если по невезению не попался с заводским браком. Однако бдительность лишней не бывает. Всегда остается вероятность неприятностей. Если же распредвал неожиданно накрылся, а вы этого не поняли и продолжаете ехать, то попутно угробите целую кучу соприкасающихся с ним запчастей. Так что при малейшем подозрении нужно провести тщательное обследование.

Если же подозрения подтвердились – ловим буксир или вызываем эвакуатор и срочно на сервис. Здесь уже вашему авто вынесут окончательный вердикт, исходя из более подробной диагностики.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

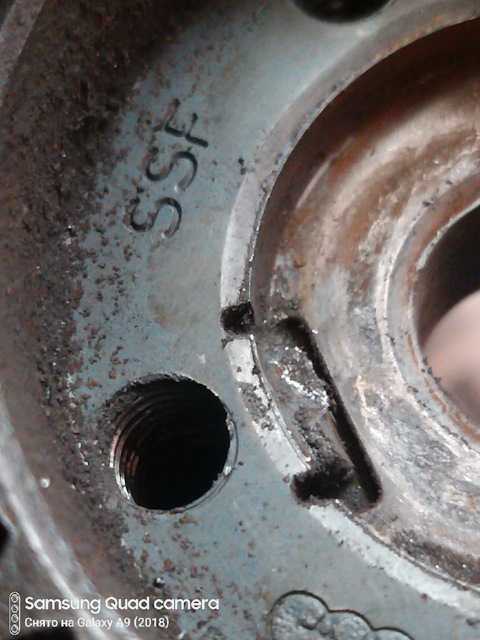

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

• набор головок;
• трещотка;
• вороток;
• удлинитель;
• набор ключей;
• ветошь.

Ключи для затяжки раскручивания болтов

Последовательность действий

Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
Далее отсоединяем трос подсоса.
Привода газовой заслонки.
Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
Теперь нужно ослабить крепеж звездочки распределительного вала

Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
После совмещения, переходим к снятию натяжителя цепи.

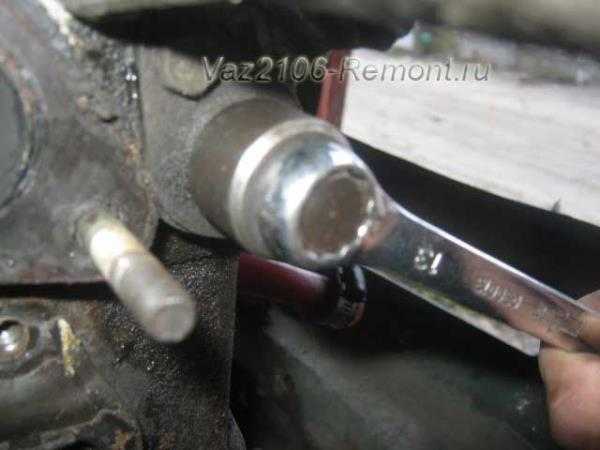

Ключом откручиваем гайки.
Убираем натяжитель.

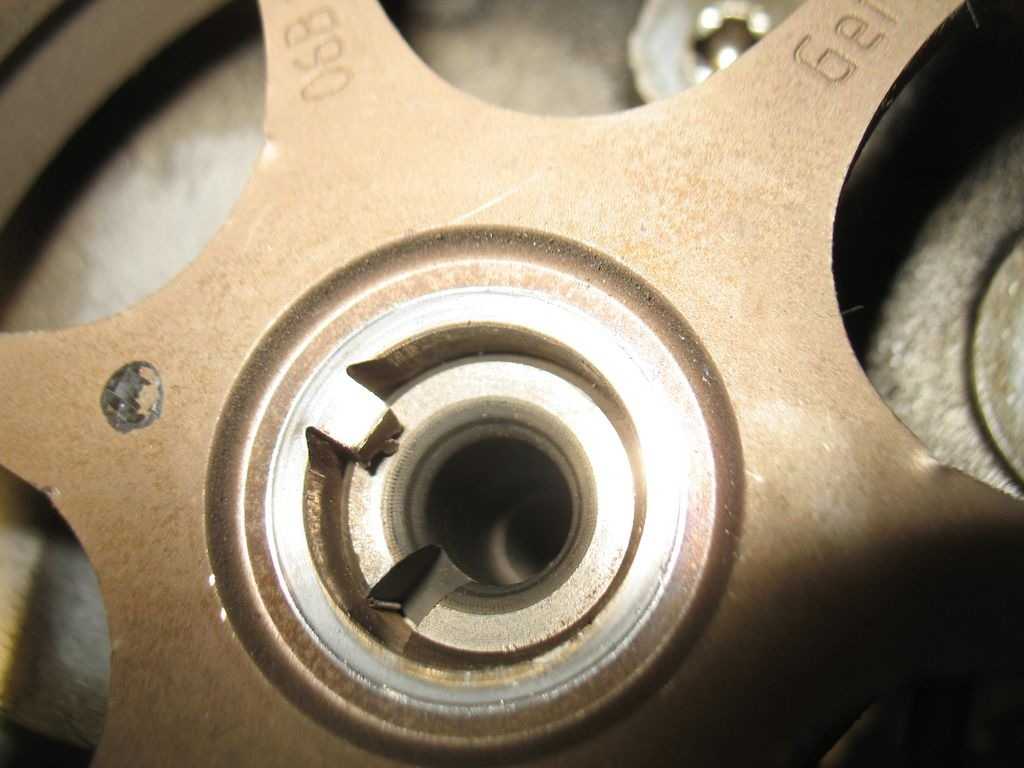

Снимаем звезду, которая находится на направляющем штифту.
Открутив болт, закрепляющий звездочку, снимаем звездочку

Здесь может понадобиться молоток.
Привязываем ее к цепи.
Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.

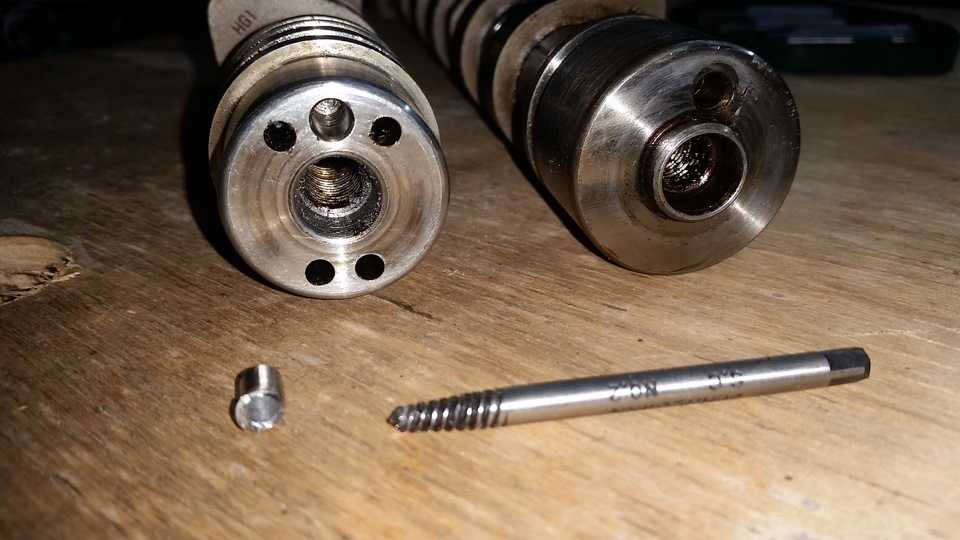

Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
Далее осматриваем распредвал, в случае необходимости меняем.
Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

Теория

Технология установки. Самая большая часть вопросов возникает именно здесь. Вообще честно говоря, рекомендую обратиться к специалистам. Потому как, стандартный распредвал можно поставить по меткам «на глаз», то «взрослый» распред нужно ставить по часовым индикаторам. В худшем случае за это можно просто не браться, толку будет ноль. Для начала надо найти ВМТ. 99% процентов «как бы диагностов и тюнингеров» выставляет втм или по отвертке в свечном колодце или по метке на шкиву коленвала. Могу сказать только одно: на ТАЗовских движках метка на коленвалу и ВМТ далеко не одно и тоже, причем иногда на очень большие величины.

Вторая часть задачи сводится к выставление распредвала по перекрытию клапанов первого цилиндра. Задача проста: когда поршень находится в ВМТ, добиться одинаковой высоты «поднятия клапанов». Или высоты указанной производителем распредвала.
