Признаки необходимости их замены

Основной признак необходимости замены свечей – пропуски зажигания (троение). Не всегда это связано с проблемами свечей. Чтобы окончательно определиться с необходимостью обязательной их замены, проще всего вместо проблемной свечи установить заведомо исправную.

Определить возможно неисправную свечу зажигания проще всего на работающем двигателе. Для этого необходимо последовательно отключать высоковольтные провода (либо разъем индивидуальной катушки зажигания) от каждой их них. Нерабочий цилиндр будет тот, при отключении от которого характер работы двигателя не изменяется.

Также признаками требуемой замены свечей зажигания являются:

• визуальная неисправность (загрязнение, нагар в области зазора, изменение нормально серого цвета нагара, её увлажнение, механические сколы на изоляторе);
• нестабильные обороты двигателя;
• повышенная дымность выхлопных газов;
• детонация двигателя;
• сообщение либо бортового компьютера.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109 карбюратор, стоит понимать, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставилось три варианта карбюраторных двигателей:

21081 (1,1 8V)

Наименование	Показатель
Объем	1,1 литр (1099 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	6,7
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

2108 (1,3 8V)

Наименование	Показатель
Объем	1,3 литра (1289 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

Важные характеристики трамблера

Каждый отдельный двигатель имеет свои особенности работы, в связи с чем трамблер нужно подстраивать под эти особенности. Вот два параметра, которые влияют на стабильность работы ДВС:

• Угол замкнутого состояния контактов. Этот параметр влияет на скорость замыкания электроцепи трамблера. Он влияет на то, насколько сильно зарядится обмотка катушки после разряда. От силы тока зависит качество самой искры;
• Угол опережения зажигания. Свеча в цилиндре должна сработать не в тот момент, когда поршень сожмет ВТС и займет мертвую верхнюю точку, а немного ранее, чтобы, когда он полностью поднимется, процесс сгорания топлива уже инициировался, и не происходила задержка. В противном случае может теряться КПД мотора, например, при смене стиля езды. Когда водитель резко переходит на спортивную езду, зажигание должно срабатывать немного ранее, чтобы из-за инерции коленчатого вала процесс воспламенения не опаздывал. Как только автомобилист переходит на размеренный стиль, УОЗ изменяется.

Оба параметра регулируются в трамблере. В первом случае это делается вручную. Во втором случае распределитель-прерыватель самостоятельно подстраивается под режим работы мотора. Для этого в устройстве имеется специальный центробежный регулятор, который изменяет время подачи искры так, чтобы она зажигала смесь в момент, пока поршень только доходит до ВМТ.

Неисправности трамблера

Так как трамблер состоит из множества мелких деталей, на которые оказывается сильная электрическая нагрузка, в нем могут возникать разные неисправности. Чаще всего встречаются следующие:

• Когда двигатель глохнет не в силу выключения зажигания, а из-за неблагоприятных факторов (сильный туман, во время которого может наблюдаться пробой ВВ проводов), крышка трамблера может повредиться. Нередки случаи, когда в ней образуются трещины, но чаще обгорают или окисляются контакты. Подобное повреждение может быть связано с нестабильной работой мотора;
• Предохранитель бегунка перегорел. В этом случае требуется его замена, так как импульс не будет поступать на КЗ;
• Пробило конденсатор. Эта проблема часто сопровождается повышением напряжения тока, поступающего на свечи;
• Деформация вала или образование повреждения корпуса устройства. В этом случае тоже нужно сломанную деталь заменить;
• Поломка вакуума. Основная неисправность – износ диафрагмы или она загрязнилась.

Помимо перечисленных, в трамблере могут произойти нештатные поломки. Если возникли какие-либо сбои в подаче искры, машину нужно показать специалисту.

Как проверить исправность?

Чтобы убедиться, что нестабильная работа мотора действительно связана с поломкой в трамблере, нужно сделать несколько шагов:

• Снимаем крышку, и осматриваем ее на  предмет образования окисления, нагара или механических повреждений. Лучше это сделать на хорошем свету. С внутренней стороны не должно быть влаги и графитовой пыли. На кнопке бегунка не должно быть никаких повреждений, а контакты – чистыми;
• Вакуум проверяется его разбором. Диафрагма осматривается на предмет разрывов, а также эластичности или загрязнений. Эластичность элемента также проверяется через шланг устройства. Для этого автовладелец немного втягивает воздух из шлангочки и закрывает отверстие языком. Если вакуум не исчезает, значит, диафрагма работает исправно;
• Проверка неполадки конденсатора выявляется при помощи мультиметра (настройка не более 20 мкФ). На экране прибора не должно быть отклонений;
• Если ротор пробивает, то эту неисправность можно выявить, сняв крышку и соединив контакт центрального провода с бегунком. При исправном роторе не должна появиться искра.

Это самые простые диагностические процедуры, которые может самостоятельно выполнить автовладелец. Для более точной и глубокой диагностики следует отвезти машину автослесарю, занимающемуся системами зажигания.

В заключение – видео часть о проверке поломок распределителя-прерывателя СЗ:

Проверка и регулировка трамблера классики от Светлова

Watch this video on YouTube

Установка электронного БСЗ вместо контактного

Сегодня встретить «семёрку» с контактным зажиганием — большая редкость. С поступлением в продажу коммутаторов, трамблёров и катушек для электронных систем искрообразования владельцы классики стали массово переоборудовать свои машины.

ПОДРОБНОСТИ: Замена воздушного фильтра на Хендай Солярис своими руками

Что входит в комплект БСЗ

Кроме того, потребуются свечи (лучше новые) с зазором 0,7–0,8 мм и комплект проводов высокого напряжения. Катушка типа Б-117А (используется в бесконтактной системе) не подходит для электронного зажигания. Её характеристики не соответствуют параметрам другого оборудования цепи.

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм.

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере.

Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания.

Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета.

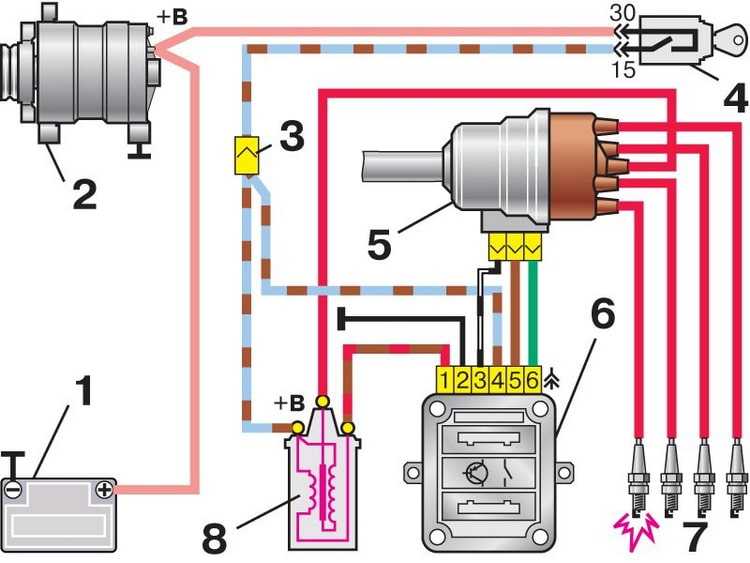

Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.Все сделано, новый трамблер установлен и готов к работе.

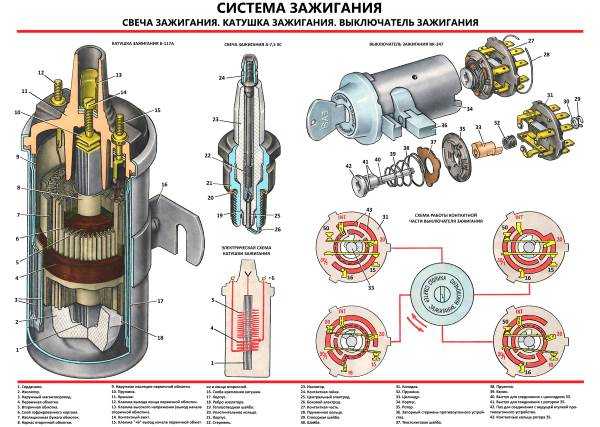

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Внешние признаки и неисправности бесконтактной и электронной систем зажигания

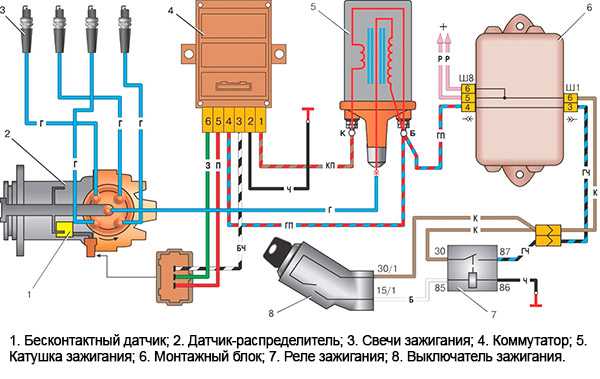

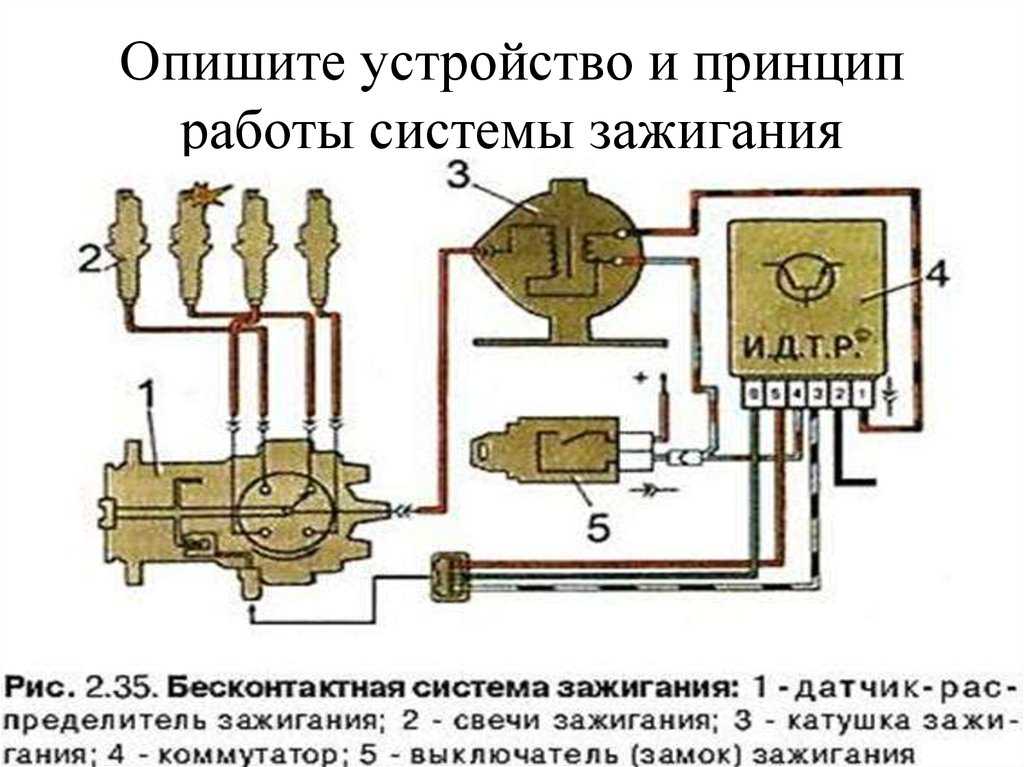

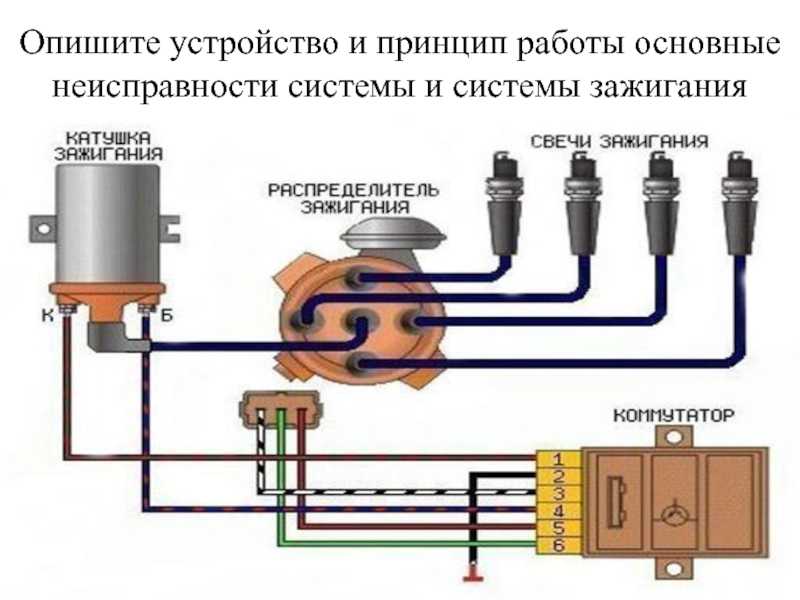

Функциональная схема бесконтактной системы зажигания

Общие признаки неисправности любой системы могут заключаться в неполадках в аккумуляторе, в результате чего не срабатывает двигатель. Также они характеризуются следующими факторами:

• затруднение при запуске, после чего глохнет двигатель;
• неустойчивость функционирования аккумулятора и двигателя на холостом ходу;
• низкая мощность мотора;
• высокий уровень расхода топлива;
• срабатывание специального индикатора или лампочки.

В случае с бесконтактной системы, если не включается, или не выключается зажигание могут быть обнаружены пропуски из-за того, что неправильно срабатывает аккумулятор и целый ряд характерных признаков. Основным из них является случай, когда двигатель глохнет сразу после запуска. Обрыв высоковольтных проводов, неисправность катушки зажигания или свечей, а также пробои в крышке распределительного датчика и повышенный расход топлива обуславливаются многочисленными дефектами в центробежном регуляторе опережения зажигания. Также причина пропуска может крыться в неисправность регулятора вакуумного типа, в зависимости от характера автомобиля.

Внешние признаки неполадок в электронной системе зажигания практически идентичны проблемам, характерным бесконтактным системам. Однако, в этом случае дефекты связаны с поломками в свечах, входном датчике, который не горит, и электронном блоке управления.

Характеристика трамблера

Устройство и обозначение компонентов механизма

Предназначение

Как известно, работа силового агрегата основана на правильном сгорании горючей смеси из бензина и воздуха. Для этого в системе зажигания генерируется высоковольтный импульс, который впоследствии передается на свечи посредством катушки зажигания. Уже на свечах, как видно по фото, осуществляется формирование искры, которая способствует сгоранию топливовоздушной смеси, в результате чего двигатель может нормально работать. Так в целом можно описать принцип работы силового агрегата. Что такое трамблер в автомобиле?

Это элемент, который необходим для нормального выполнения всех процессов, описанных ниже. Если говорить конкретно о его роли в работе системы зажигания, то необходимо отметить, что этот элемент:

Способствует образованию искры в результате размыкания контактов

Если брать во внимание более современные модели транспортных средств, то в этом случае данную задачу выполняет датчик Холла, но об этом позже.
Привод устройства передает образованный в катушке импульс на ту или иную свечу.
Благодаря прерывателю и его приводу осуществляется изменение начала момента появления искры, здесь все зависит от режимов работы силового агрегата, а также используемого бензина.
Позволяет обеспечить необходимое накопление и разряд энергии.. Прерыватель зажигания для автомобиля

Прерыватель зажигания для автомобиля

Принцип работы

Следующий вопрос — принцип работы трамблера. Основой функционирования считается связь прерывателя с коленвалом силового агрегата. В тот момент, когда поршень первого цилиндра попадает в положение верхней мертвой точке, происходит размыкание контактов устройства, а в катушке начинает образовываться большое напряжение. Данный импульс впоследствии направляется через бегунок трамблера, который находится в крышке, на свечку. Здесь топливовоздушная смесь сгорает, а коленвал продолжает вращаться.

Устройство

Как работает трамблер на контактном или бесконтактном электронном зажигании, мы разобрались, теперь рассмотрим устройство этого механизма.

Итак, основные его компоненты:

1. Привод. Привод распределителя представляет собой шлицевой вал, зацепляющийся с шестеренкой распределительного вала.
2. КЗ с двойной обмоткой.
3. Непосредственно прерыватель, внутри которого расположены две муфты — центробежная и кулачковая, а также контактная группа.
4. Бегунок, установленный на валу привода сцепления и вращающийся с этим элементом.
5. Прокладка трамблера, позволяющая герметизировать устройство.
6. Крышка трамблера. От этого компонента выводятся высоковольтные кабеля к свечам зажигания.

Устройство трамблера с обозначением всех деталей

Основные аспекты замены

Что касается ремонта трамблера ВАЗ, то в первую очередь необходимо снять устройство. Узел располагается ан магистрали крышки ГБЦ силового агрегата. Рядом с ним вы можете увидеть аккумулятор. В первую очередь для того, чтобы снять механизм, необходимо его обесточить, а это значит, что с аккумулятора нужно снять минусовую клемму. Затем нужно отключить все высоковольтные кабеля, подключенные к крышке агрегата. Также необходимо отсоединить патрубок, который подводится к магистрали вакуумного корректора.

Сделав это, можно приступать к следующему шагу. Теперь вам нужно отключить тросик привода дросселя, а также сам кронштейн, который фиксирует кабеля. Если вы планируете осуществить ремонт узла, то вам, разумеется, придется его разобрать. В этом случае заранее следует проставить все необходимые риски и метки на корпусе прерывательного элемента, его крышке, а также приводе.

Следует отметить, что данная мера является вынужденной, так как в противном случае вы не сможете сохранить необходимый момент зажигания. Соответственно, после ремонта и установки узла на место, зажигание придется регулировать. На нашем ресурсе вы можете найти инструкцию по регулировке момента зажигания на автомобиле ВАЗ 2109 — в случае с «восьмеркой» процедура настройки будет аналогичной. Несколько способов регулировки подробно представлены в этой статье.

Перед снятием метка на маховике должна быть совмещена с риской на корпусе механизма. Затем можно выкрутить сам трамблер из места установки и разбирать его для выявления вышедших из строя элементов. Процедура сборки осуществляется в обратной последовательности. Разумеется, метки контакта бегунка и момента зажигания необходимо совместить. Помните о том, что предотвратить возможный ремонт и замену узла позволит своевременное обслуживание устройства.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
2. Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
3. Еще один вариант СЗ – электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Трамблер: описание,неисправности,принцип работы,устройство,фото,видео

Трамблер — это устройство, отвечающее за образование искры в нужный момент. Деталь устанавливается на двигателях внутреннего сгорания. Когда поршень находится в верхней точке, происходит воспламенение.

Трамблер — это прерыватель-распределитель. Без него невозможна работа ни одного бензинового двигателя внутреннего сгорания. Вы можете найти это устройство на таких автомобилях, как:

Без трамблера было бы невозможным своевременное образование искры в цилиндрах двигателя.

ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА

Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.

В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.

Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:

1. Выступает инициатором искрообразования. Это происходит за счёт размыкания контактов.
2. Устройство направляет сформированное напряжение на нужную свечу.
3. Трамблер при необходимости может изменять момент искрообразования. Данный параметр определяется режимом движения, который выбрал водитель. Также многое зависит от качества и сорта топлива.
4. Устройство способно накапливать энергию в бобине.

Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.
