Устройство редуктора заднего моста

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав. Из чего состоит редуктор и принцип его работы, понятно из приведенного рисунка. В него входят:

• главная передача (ГП);
• межколесный дифференциал.

Мощность от ДВС, если быть совершенно точным – от КПП, через ведущую шестерню 3 поступает на ведомую шестерню 2. Эта пара шестеренок называется главной передачей, и она изменяет величину момента и направление его передачи.

Ведомая шестерня связана с полуосями, через которые мощность от двигателя поступает на колеса. Межколесный дифференциал позволяет ее распределить между различными полуосями, и дает им возможность двигаться с различной скоростью, при изменении направления движения.

Подобный принцип построения реализован во многих заднеприводных машинах, не являются исключениями автомобили ВАЗ, такие модели как 2106, 2107, Газель. Такое устройство показало свою надежность и способность работать в самых сложных условиях.

Снятие и установка редуктора

Снятие редуктора

Чтобы снять редуктор, выполните следующие действия:

• слейте из балки моста масло;
• приподнимите заднюю часть автомобиля, установите ее на подставки;
• демонтируйте колеса;
• отверните гайки, прикрепляющие щит тормоза к балке;
• выдвиньте полуоси из коробки дифференциала;
• отсоедините от редуктора карданный вал;
• подставьте под картер редуктора подставку;
• выверните болты крепления редуктора к балке заднего моста;
• выньте редуктор из балки.

Разборка редуктора

Редуктор закрепите на стенде. Снимите стопорные пластины, удалите болты и крышки подшипников коробки дифференциала, а также регулировочные гайки и наружные кольца роликовых подшипников. Прежде, чем снять крышки, пометьте их, чтобы позже установить на прежние места. Извлеките из картера редуктора коробку дифференциала с внутренними кольцами подшипников и ведомой шестерней.

Чтобы демонтировать ведущую шестерню и ее детали, необходимо выполнить следующие действия:

• перевернуть картер редуктора вверх горловиной;
• отвернуть ключом (2) гайку крепления фланца, придерживая при этом фланец (3) ведущей шестерни стопором (1);
• снимите фланец;
• извлеките ведущую шестерню;
• из картера выньте сальник, маслоотражатель, внутреннее кольцо переднего подшипника;
• выпрессуйте с помощью оправки наружные кольца заднего и переднего подшипника;
• снимите распорную втулку с ведущей шестерни;
• с помощью съемника (1) и оправки (4) снимите внутреннее кольцо заднего роликового подшипника;
• извлеките регулировочное кольцо внутренней шестерни.

Разбираем дифференциал:

• снимаем внутренние кольца (2) коробки (3) с помощью универсального съемника (1) и упора (4);
• отвертываем гайки крепления шестерни ведомой и выбиваем из коробки ось сателлитов;
• проворачиваем шестерни полуосей и сателлиты, при этом последние должны выкатиться в окна дифференциала, чтобы их можно было вынуть;
• снимаем с шестерни полуосей с опорными шайбами.

Установка редуктора

Чтобы разобрать редуктор, необходимо очистить от масла балку моста. Затем нужно положить уплотнительную прокладку на привалочную поверхность, вставить в балку редуктор и закрепить его болтами. Предварительно отверстия в балке и болты обезжирьте и нанесите на болты герметик. Присоедините к редуктору карданный вал и установите полуоси и тормозные барабаны. Установите колесо, наверните (не затягивая) болты их крепления. Кода будут установлены оба колеса, уберите подставки и опустите машину на землю. Далее затяните болты крепления колес с помощью динамического ключа. Очистите магнитную пробку и вверните ее в балку. Заправьте балку моста маслом через маслоналивное отверстие.

Техническое обслуживание редуктора

Рассмотрим основные моменты технического обслуживания редуктора.

Настройка радиального зазора. Периодическая настройка редуктора ведущего моста дает возможность предотвратить износ зубьев, а также способствует равномерному их притиранию. Расширенный радиальный зазор является причиной износа подшипников и зубьев вала ведущей шестерни и настраивается с помощью специальных шайб, которые подкладываются под передние фланцы тела редуктора. Характерно, что настройка редуктора ведущего моста в автомобилях ВАЗ не отличается от такой же операции для автомобилей грузового типа.

Смазочные материалы. Настройка настройкой, но необходимо помнить и о рабочей жидкости, которая применяется для смазки всех узлов редуктора ведущего моста. Наиболее широко используемые смазки: отечественные – Нигрол или ТАД-17, международная классификация – SAE (72-250) или API (GL-1 – GL-5). Увеличенная вязкость, которую они способны сохранять как при высокой, так и при низкой температуре, позволяет применять их для компенсации высоких нагрузок, возникающих в процессе преобразования крутящего момента.

Для оптимального рабочего процесса гипоидной передачи требуется под­дер­жи­вать рекомендованный объем рабочей жидкости, так как его уменьшение приводит к износу зубьев главной пары. Но также необходимо помнить, что превышение допустимого уровня может навредить в ситуации с автомобилями ВАЗ выдавить сальник редуктора ведущего моста.

Ремонт или как не сделать ошибку. Ремонт редуктора ведущего моста на ав­то­мо­би­лях ВАЗ выполняют практически в любом гаражном кооперативе без соблюдения самых простых правил по его монтажу и сборке.

Например, редуктор заднего моста автомобиля «Нива» и редуктор переднего моста автомобиля «Нива» должны обладать одинаковыми передаточными числами. Нарушение данного требования повлечет неравномерное распределение крутящего момента, что может разрушить одну из главных пар. Известна масса случаев, когда горе-мастера, осуществляя ремонт редуктора переднего моста, вносили собственные доработки.

Как правило, такие ноу-хау заканчиваются плачевно – кроме выхода из строя редукторов заднего и переднего моста вы ничего не получите, да еще и денег вам никто за этот «ремонт» не вернет. А если взять, к примеру, дорогой Мерседес, BMW или Тойоту – ремонт их редукторов заднего моста влетит вам в хорошую копеечку! Так что обращайтесь лучше к профессионалам, экономьте свои средства.

Функции заднего моста

Агрегат служит для выполнения нескольких функций:

• передача крутящего момента. Дифференциал заднего моста увеличивает крутящий момент за счет понижающей передачи. Также мост может менять плоскость вращения ведущих колес, позволяя крутить колеса перпендикулярно кузову, когда коленвал вращается вдоль оси авто;
• вращение ведущих колес с разной угловой скоростью. Данный эффект достигается за счет применения дифференциала (вспомогательных саттелитов), перераспределябщего крутящий момента в зависимости от нагрузки на колесо. Это дает возможность безопасно проходить повороты, особенно на высоких скоростях, а наличие блокировки дифференциала позволяет преодолеть сложные участки при пробуксовке одного колеса;
• опора для колес и кузова. Например, у автомобилей ВАЗ 2101-2123, ГАЗ “Волга”, задний мост закрытого типа, в корпусе которого (чулке) находится редуктор моста и полуоси, а также тормозные барабаны. При этом подвеска зависимая.

На более современных авто классический мост обеспечивает высокую проходимость за счет длинного хода подвески, жесткость на скручивание, а также плавность хода, например, как у внедорожника Toyota Land Cruiser 200.

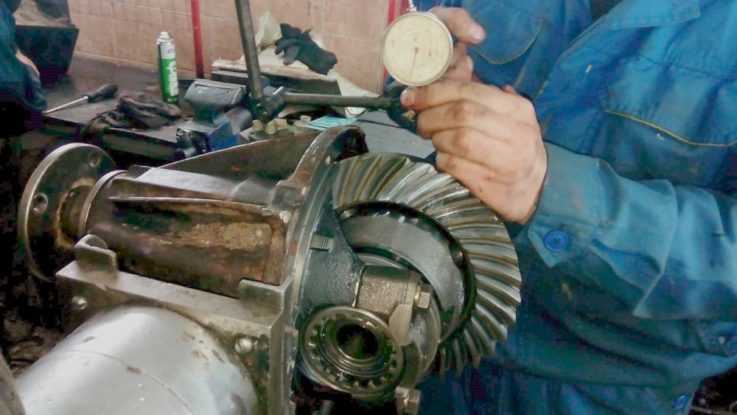

Регулировка редуктора заднего моста

Прежде чем ремонтировать или заменяет деталь, можно выполнить регулировку механизма. При возникновении небольшого гула даже на скорости 30 км/ч потребуется в первую очередь провести визуальный осмотр. Если при обследовании все элементы были целы, то необходимо собирать редуктор в определенном порядке. В первую очередь устанавливается ведущее зубчатое колесо. Далее монтируется регулировочная шайба и распорная втулка.

Такой порядок позволяет добиться правильного положение всех элементов. Далее потребуется установка подшипников и фланца. После этого затягивается метиз при помощи ключа с динамометром. Специнструмент позволяет без лишних усилий затянуть гайку с определенным давлением. Метиз затягивается на 1 Ньютон. Фланец закрепляется при помощи спецключа, подходящего под пазы.

Далее потребуется поставить ведомое колесо на свое место и затянуть болты. После этого потребуется приступить к регулировке люфта. По завершении установки нужно затянуть гайки с минимальным усилием и провернуть ведомую шестерню. При наличии небольшого люфта потребуется слегка подтянуть метизы. Люфт обязателен, так как является запасом при нагреве редуктора при движении для предотвращения разрушения деталей.

На финальном этапе потребуется проверить расстояние между шляпками болтов, фиксирующих гайки. Для этого лучше применять штангенциркуль, так как при измерении важны точные цифры. После выполнения замеров необходимо слегка затянуть гайки. Затягивание лучше выполнить на один-полтора паза. Далее потребуется снова перемерить расстояние между метизами. В норме расстояние изменяется на 1,5-2 мм. Шестерня должна иметь небольшой люфт после чего регулировка считается выполненной.

Каким может быть редуктор заднего моста

Если присмотреться к приведенному рисунку, то можно заметить, что ведущая и ведомая шестерни ГП выглядят несколько необычно, их зубья расположены под углом, но не прямым, друг относительно друга. Это из-за того, что использована так называемая гипоидная передача. Ее особенностью является меньшая нагрузка, приходящаяся на один зуб, бесшумность и плавность работы. Она позволяет повысить надежность редуктора, примененного в конструкции заднего моста, в том числе применяемого на машинах ВАЗ, таких как модели 2106, 2107, Газели и других аналогичных авто, изготавливаемых с использованием такого механизма.Однако это не единственный вариант реализации ГП, который успешно работает в качестве редуктора в различных конструкциях заднего моста. Подобное устройство может быть выполнено с использованием таких передач как:

1. цилиндрическая;
2. червячная;
3. коническая.

Однако зачастую эта возможность остается теоретической или применяется для отдельных моделей транспортных средств. Редуктор, в том числе для семейства ВАЗ моделей 2106,2107, а также других легковых авто, чаще всего изготавливают с использованием гипоидной передачи.

Задняя подвеска 2108 — Энциклопедия журнала «За рулем»

Детали задней подвески

1 – ступица колеса;2 – кронштейн крепления рычага подвески;3 – сайлент-блок;4 – кожух амортизатора;5 – буфер хода сжатия;6 – крышка кожуха;7 – опорная шайба;8 – подушки амортизатора;9 – распорная втулка;10 – амортизатор;11 – резиновая прокладка;12 – пружина задней подвески;13 – соединитель рычагов;14 – рычаг балки задней подвески;15 – кронштейн крепления амортизатора;16 – нижняя опорная чашка пружины;17 – шток;18 – верхняя опорная чашка пружины.

Описание конструкции

Задняя подвеска — с цилиндрическими пружинами 12 и гидравлическими телескопическими амортизаторами 10 двустороннего действия.

Основной несущий элемент подвески — балка, состоящая из продольных рычагов 14 и соединителя 13, сваренных между собой через усилители. Сзади к рычагам подвески приварены кронштейны 15 с проушинами для крепления амортизаторов 10 и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными втулками с запрессованными в них сайлент-блоками 3. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2. Для крепления кронштейна к лонжерону кузова предусмотрены три приварных болта.

Пружина 12 подвески опирается нижним концом на чашку, приваренную к резервуару амортизатора, а верхним — через резиновую прокладку 11 — на опору, приваренную изнутри к арке кузова.

Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки 8 (одна — снизу опоры, другая — сверху) и опорную шайбу 7 (под гайкой).

Пружины задней подвески по длине в свободном состоянии и под нагрузкой делятся на два класса жесткости: А (более жесткие, «высокие») и В (менее жесткие, «низкие»). На передней и задней подвесках должны устанавливаться пружины одного класса. Но в исключительных случаях, если в передней подвеске установлены пружины класса А, допускается установка пружин класса В в задней подвеске (но не наоборот!). Качество пружин в полной мере можно оценить по работе подвески на автомобиле. Если подвеска часто «пробивается» до отбойников на неровностях дороги или проседает под нагрузкой, следует установить более жесткие пружины. При замене пружин не забудьте проверить исправность амортизаторов — ведь именно пара амортизатор-пружина во многом определяет характеристики подвески.

В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего по размеру. Посадка подшипника на оси — переходная (с легкими натягом или зазором). В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки, подшипник следует заменить. При демонтаже ступицы подшипник разрушается, поэтому не рекомендуется разбирать ступицу при исправном подшипнике.

Электрооборудование и системы помощи водителю

Многое в машине контролируется электрикой. Она довольно сложная, но значительно облегчает процесс вождения и делает пребывание в салоне максимально комфортным. Именно она запускает двигатель, поддерживая его в рабочем состоянии. Блок управления, аккумулятор, генератор, распределитель, искрообразующие свечи, — всё это отдельные части автомобиля, без которых невозможно представить его нормальное функционирование.

Второстепенными элементами автоэлектрики являются источники освещения: фонари, габаритные огни, поворотники, подсветка салона и т. д. Сюда же относится звуковой сигнал, всевозможные датчики и регуляторы.

К электрооборудованию можно причислять и системы, призванные улучшать курсовую устойчивость и управляемость автомобиля.

Устройство редуктора заднего моста

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав.

• главная передача (ГП);
• межколесный дифференциал.

Мощность от ДВС, если быть совершенно точным – от КПП, через ведущую шестерню 3 поступает на ведомую шестерню 2. Эта пара шестеренок называется главной передачей, и она изменяет величину момента и направление его передачи.

Ведомая шестерня связана с полуосями, через которые мощность от двигателя поступает на колеса. Межколесный дифференциал позволяет ее распределить между различными полуосями, и дает им возможность двигаться с различной скоростью, при изменении направления движения.

Подобный принцип построения реализован во многих заднеприводных машинах, не являются исключениями автомобили ВАЗ, такие модели как 2106, 2107, Газель. Такое устройство показало свою надежность и способность работать в самых сложных условиях.

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

Конструкционные особенности редуктора заднего моста

Передача крутящего момента от главного вала происходит при помощи шестерён или зубчатых колёс. Ведущий вал и прилегающий к нему валы размещены под различными углами, поэтому шестерни имеют нестандартную форму и называются коническими. Конические шестерни позволяют передавать вращение и при этом создавать меньше шума, чем при использовании обычных. Для того чтобы редуктор действовал как единый механизм и понижал скорость вращения, требуется чтобы ведущие шестеренки и ведомые различались по размеру.

При соблюдении данного правила вращение на полный оборот ведущего вала приведет к неполному вращению ведомого вала либо провороту на несколько оборотов. В вездеходах существенно снижается скорость вращения, так как транспорт нуждается в более медленном передвижении для предотвращения застревания на сложных грунтах и территориях.

Каким может быть редуктор заднего моста

Если присмотреться к приведенному рисунку, то можно заметить, что ведущая и ведомая шестерни ГП выглядят несколько необычно, их зубья расположены под углом, но не прямым, друг относительно друга. Это из-за того, что использована так называемая гипоидная передача. Ее особенностью является меньшая нагрузка, приходящаяся на один зуб, бесшумность и плавность работы. Она позволяет повысить надежность редуктора, примененного в конструкции заднего моста, в том числе применяемого на машинах ВАЗ, таких как модели 2106, 2107, Газели и других аналогичных авто, изготавливаемых с использованием такого механизма.

Однако зачастую эта возможность остается теоретической или применяется для отдельных моделей транспортных средств. Редуктор, в том числе для семейства ВАЗ моделей 2106,2107, а также других легковых авто, чаще всего изготавливают с использованием гипоидной передачи.

Устройство и принцип работы

Главная передача

Главная передача может быть одинарной или двойной. Одинарная передает крутящий момент на колеса автомобиля с помощью одной зубчатой пары, а двойная – с помощью двух. Одинарная передача, в свою очередь, может быть:

У главной передачи цилиндрического типа шестерни располагаются в одной плоскости, у конической – перпендикулярно друг другу. Преимущества и недостатки основных модификаций одинарных главных передач перечислены в следующей таблице.

Модификации одинарных главных передач:

Двойная главная передача может быть центральной или разнесенной. Центральная имеет более простую конструкцию, большое передаточное число и большую нагрузку на все элементы системы. Разнесенная отличается более сложной конструкцией, она более эффективна в работе и компактна.

Дифференциал

Межколесный дифференциал распределяет крутящий момент между различными полуосями. Если машина скользит или пробуксовывает, дифференциал помогает ей справиться с данной проблемой, позволяя колесам вращаться с разной скоростью.

В чашке (3) расположены шестерни сателлитов (4) и полусоей (5). Чашка соединена с ведомой шестерней (2). Шестерня, в свою очередь, принимает крутящий момент от ведущей шестерни главной передачи (1). Чашка с помощью сателлитов передает вращение полуосям, приводящим в движение ведущие колеса автомобиля. Работа сателлитов обеспечивает разные угловые скорости. Величина крутящего момента неизменна.

Подобное устройство реализовано в большинстве заднеприводных машин, таких как «ВАЗ-2106», «ВАЗ-2107», «Газель». Оно доказало свою надежность во время работы в самых сложных условиях.


Как сказано было выше, балка заднего моста, автомобилей ВАЗ включает в себя два штампованных кожуха, сваренных между собой в продольном направлении. С обоих концов данных кожухов приварены стальные фланцы, в них проточены гнезда для подшипников полуосей и сальников, служащих для предотвращения утечки трансмиссионного масла из заднего моста.

В торцах фланцев имеются четыре сквозных отверстия для помещения болтов, которые крепят тормозной щит, на котором прикреплены детали тормозной системы задних колес: тормозные цилиндры, тормозные колодки.

При помощи упомянутых болтов с гайками вместе с тормозным щитом на торцах фланцев заднего моста прикрепляются маслоотражатель и специальная пластина, которая фиксирует подшипник полуоси в гнезде фланца.

В свою очередь, маслоотражатель и пластина соединены между собой винтами через уплотнительную прокладку. Полуось внутренним концом заходит в шлицевое отверстие полуосевой шестерни, а наружным концом закреплена на шариковый подшипник, который закрепляется на полуоси запорным кольцом.

На внешний конец полуоси насаживается тормозной барабан, в котором есть резьбовые отверстия для болтов крепления задних колес. На концах балки заднего моста привариваются стальные опорные чашки, на них опираются пружины задней подвески и крепления амортизаторов машины.

В средней части балка заднего моста расходится и имеет с передней стороны проем, к которому прикреплен болтами картер редуктора заднего моста.

С задней стороны балки приваривается штампованная крышка, в ней находится маслоналивное отверстие, закрытое конусной пробкой. Внутри балки заварены направляющие полуосей, которые сильно облегчают установку полуосей при сборке заднего моста.

В нижней части балки имеется маслосливное отверстие, в которое вкручена магнитная пробка.

Основные типы

Прежде чем разобрать, из чего состоит кузов легкового автомобиля, нужно выделить основные типы его исполнения. Легковые машины серийного производства выпускаются в таких основных типах:

• седан;
• хетчбэк;
• универсал.

Есть и другие типы, но эти три являются основными и наиболее распространенными.

Кузов типа седан являются самыми популярным. Серийный седан имеет четыре двери для пассажиров, моторный отсек и багажный. Такой тип кузова является наиболее оптимальным для перевозки пассажиров и небольшого багажа.

Хетчбэк представляет собой машину с двумя дверями для пассажиров, моторный отсек и багажное отделение, не разделенное с салоном. Такой тип имеет ограничения по перевозимому грузу, а также не очень удобен для перевозки пассажиров. Однако такое исполнение имеет свои преимущества. Автомобили в таком типе кузова имеют более низкий вес и размеры, что положительно сказывается на его экономичности относительно расхода топлива.

Легковые машины в кузове универсал рассчитаны на усиленные нагрузки. Багажное отделение таких машин отличается увеличенным объемом, что не мешает оставаться салону в полноценном размере. Устройство универсала дает возможность еще больше расширить багажное отделение за счет складывания задних пассажирских сидений.
