Порядок выполнения работ

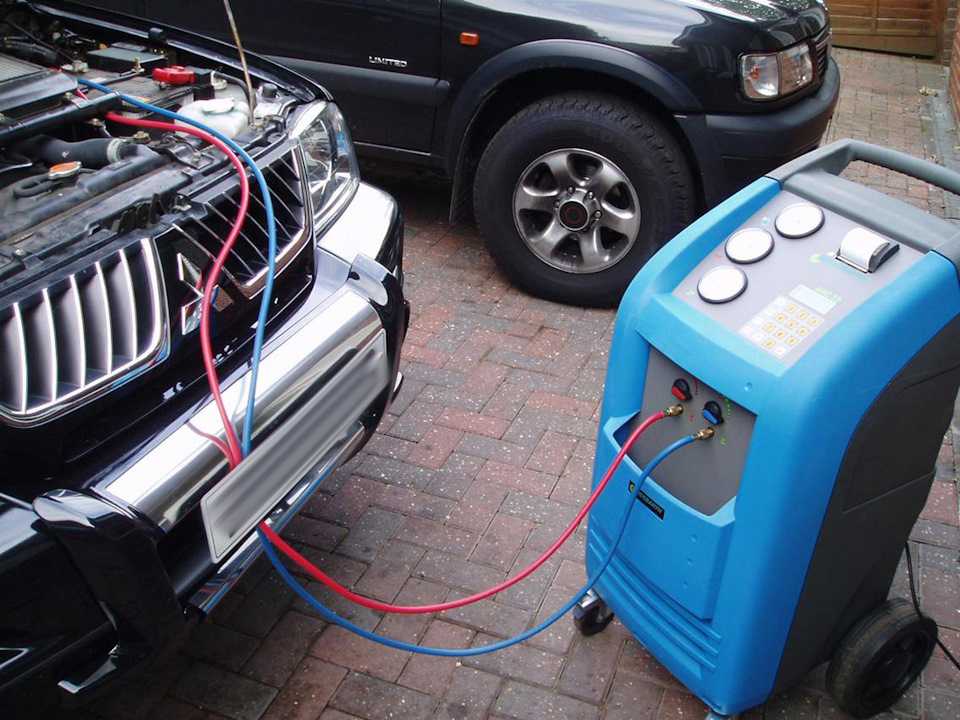

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

2. Прикручивайте переходное устройство и подключайте к нему шланг.

3. Второй край шланга коммутируйте с метрологической станцией.

4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

  • 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
  • 7. Надевайте сверху шланг.

  • 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
  • 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

  • 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
  • 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

  • охлаждает и поддерживает оптимальный температурный режим;
  • не дает запотевать стеклам в кабине;
  • поддерживает оптимальную влажность;
  • осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

  • испарителя;
  • конденсатора;
  • вентилятора;
  • компрессора;
  • клапана управления;
  • магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Назначение и преимущество

Автокондиционер– незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку.

Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.

В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:

  • снижает температуру воздуха до необходимой автолюбителю температуры;
  • эффективно борется с «потливостью» стекол (это может пригодиться зимой);
  • поддерживает уровень влажности на оптимальном уровне;
  • надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
  • является весьма мощным фильтром для воздуха внутри салона;
  • вам не нужно открывать окна – система охлаждения и очистки все сделает сама.

Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

Другие работы

Другие работы, связанные с автомобильным кондиционером, это чистка охлаждающей системы, промывка, полная заправка и подкачка хладагентом.

Чистка

Чистка и дезинфекция кондиционера — необходимая процедура, так как со временем в системе накапливаются бактерии и плесень и появляются неприятные запахи при включении.

Очистить кондиционер можно двумя способам: механическим и химическим. Химический способ предусматривает обработку системы специальными аэрозолями, механический — ручную чистку, если химическая обработка не принесла результатов.

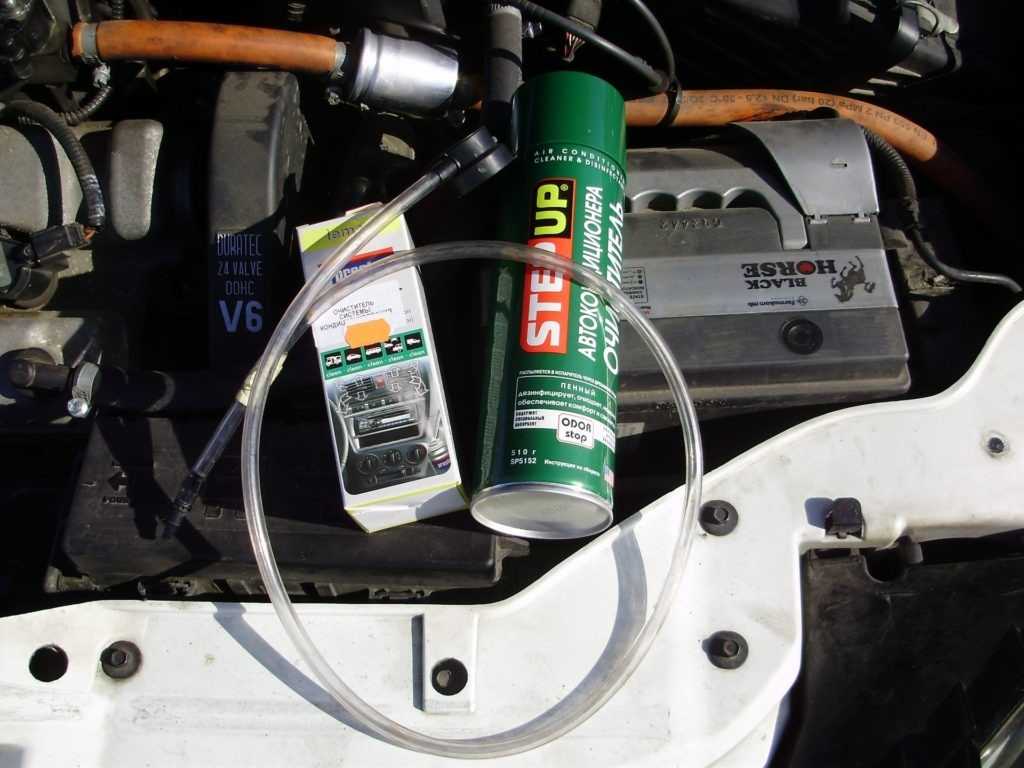

Химический способ очистки выглядит так.

  1. В автомагазине необходимо приобрести специальное антибактериальное средство.
  2. Автомобиль заводится, включается кондиционер и закрываются все окна и двери.
  3. Запускается рециркуляция воздуха на полную мощность.
  4. Баллончик ставится в салоне возле патрубков воздуховода и включается распыление.
  5. Ожидается время, указанное в руководстве по пользованию аэрозолем.

Механическая чистка предусматривает откачку хладагента и замену патрубков системы.

  1. Для этого нужно демонтировать переднюю панель для получения доступа к испарителю, а также снятие печки.
  2. Затем откачивается хладагент.
  3. Отсоединяются датчики и патрубки, идущие к радиатору, после чего он извлекается.
  4. Радиатор замачивается в мыльном растворе.
  5. Затем радиатор отмывается от грязи вручную.
  6. Система собирается в обратном порядке.

Промывка

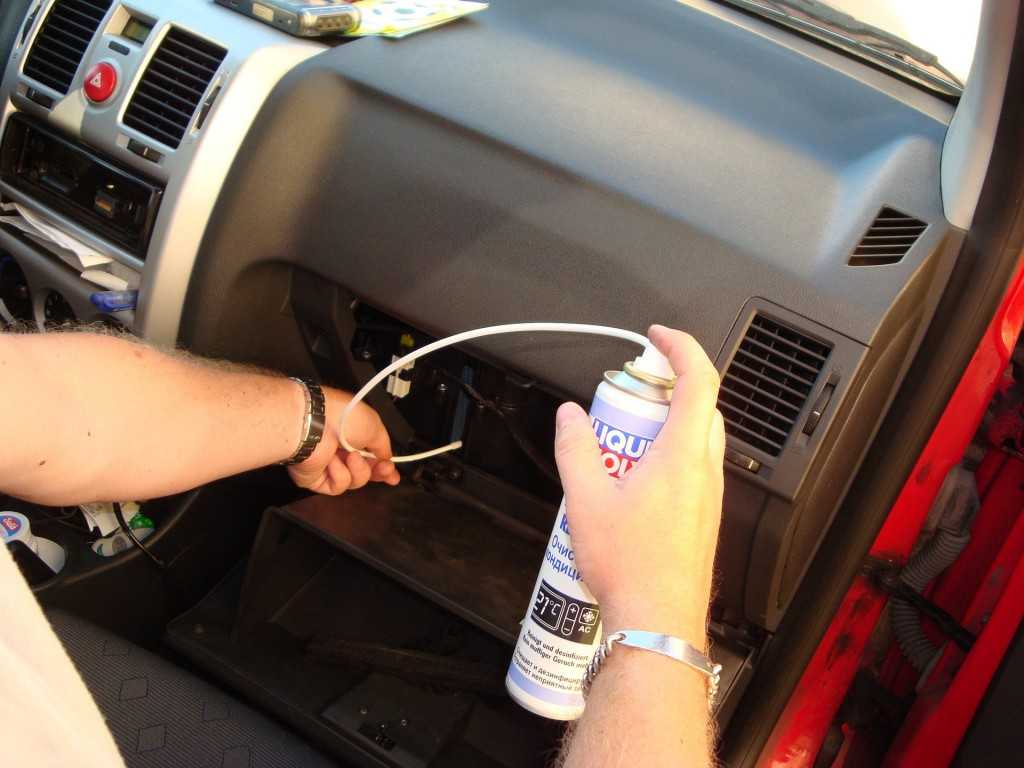

Промывка кондиционера — обработка системы пенным составом, которая также направлена на удаления плесени и бактерий из воздуховодов. Пену также можно приобрести в магазине автохимии.

Пена заводится через салонный фильтр при использовании удлинителя для флакона. Пеной заполняются все воздуховоды, также средство заводится через дренажное отверстие. Через определенное время, указанное в инструкции, необходимо завести движок и включить кондиционер на 5-10 минут, за которые система промоет воздуховоды.

Заправка

Утечка фреона — самая распространенная проблема с автомобильным кондиционером. Со временем концентрация хладагента падает из-за незначительных утечек в системе кондиционирования. Для закачки фреона нужно использовать хладагент той же марки, что уже заправлен в систему. На подавляющем числе современных моделей автомобилей используется фреон марки R134a (тетрафторэтан).

Перед полной заправкой кондиционера необходимо очистить и промыть систему, а также определится с количеством требуемого хладагента, которые зависят от системы кондиционирования — двухзонные кондиционеры требуют большее количество фреона. Нормативы можно узнать из руководства по пользованию автомобилем, также они указываются на табличке в моторном отсеке автомобиля.

Если в системе менее 50 % фреона, то перед заправкой нужно произвести вакуумирование, то есть удаление воздуха и влаги. Для этого нужно присоединить вакуумный насос к штуцеру компрессора и повернуть кран компрессора против часовой стрелки. Для полного удаления воздуха нужно повторить процедуру 2-3 раза по 15 минут.

Для заправки фреоном понадобятся:

  • баллон или баллоны с хладагентом;
  • манометр;
  • переходник с краном;
  • шланги.

Следует собрать систему, проткнув крышку баллончика и присоединив шланги и манометр.

Заправка производится со стороны низкого давления.

Нужно надеть шланг манометра на штуцер низкого давления.
Завести двигатель и довести обороты мотора до 1500 Об/мин.
Включить рециркуляцию воздуха.
Открыть вентиль низкого давления, перевернуть баллон крышкой вниз и осторожно отвернуть кран.
Дождаться, пока в салон автомобиля не пойдет воздух температурой 6-8 °C.

Процесс подкачки выглядит следующим образом.

  1. Необходимо завести двигатель, поставить автомобиль на нейтральную передачу и стояночный тормоз.
  2. Включить рециркуляцию воздуха в салоне.
  3. Прижать баллон с хладагентом к шариковому клапану.
  4. Постепенно откручивать вентиль баллона до полного открытия.
  5. После нужно сесть за руль автомобиль и прибавить газу. Со временем в салоне автомобиля должен пойти холодный воздух.

Автомобильный кондиционер требует периодического обслуживания, то есть очистки и промывки системы. Обслуживать кондиционер самостоятельно несложно — достаточно время от времени проводить чистку и промывку системы. А вот самостоятельная установка или замена деталей доступна лишь опытным автовладельцам.

Когда нужно проверять работу кондиционера в машине

Автомобилем, оснащённым кондиционером, управлять гораздо комфортнее, ведь в салоне можно установить желаемую температуру в жаркую погоду

Но поскольку система кондиционирования состоит из нескольких механизмов, которые со временем изнашиваются и выходят из строя, важно знать и уметь проверять их работоспособность. На том, как это сделать, стоит остановиться детальнее

Проверка работоспособности кондиционера из салона и под капотом

Диагностику автокондиционера можно выполнить следующим образом:

  1. Запускают двигатель и активируют систему охлаждения. Если машина оснащена климат-контролем, устанавливают минимальную температуру.

Видео: диагностика кондиционера своими руками

Визуальная проверка трубок кондиционера

При визуальном осмотре трубок и шлангов преследуется цель выявить утечку. Нарушение герметичности может быть вызвано коррозией алюминиевых трубок, механическим повреждением шлангов, трубок, а также радиатора. Наиболее часто алюминиевые трубки повреждаются коррозией в местах крепления к кузову. Бывают случаи, когда разгерметизация происходит по причине перетирания трубок и шлангов, что зависит от конструктивных особенностей компоновки подкапотного оборудования. В этом случае алюминиевые элементы восстанавливают путём заваривания аргонной сваркой, а резиновые шланги меняют на новые.

Проверка утечек

Утечки в большинстве случаев проявляются в виде снижения эффективности охлаждения. В этом случае проверке подвергают:

  • трубки на всей протяжённости;
  • датчики давления фреона;
  • соединительные узлы ресивера-осушителя;
  • трубки конденсора, испарителя;
  • уплотнители и сервисные клапаны компрессора.

Видео: поиск утечки фреона в автокондиционере

Проверка компрессора автокондиционера

Компрессор представляет собой насос с электромагнитной муфтой и шкивом. С его помощью обеспечивается циркуляция фреона в системе при включении кондиционера. Чаще всего с ним возникают следующие неполадки:

  • перегорает предохранитель;
  • пропадает контакт на электромагнитной муфте;
  • возникает разгерметизация системы.

Если после включения кондиционера появляется шум, нехарактерный для нормальной работы системы, то наиболее вероятной причиной является поломка подшипника шкива. Происходить это может по ряду факторов: низкое качество дорог, неправильная работа электроники и отсутствие работоспособности отдельных узлов. При выявлении такой поломки её нужно устранять в минимально короткие сроки, поскольку она приводит к повреждению электромагнитной муфты. Для проверки последней запускают мотор и нажимают кнопку кондиционера. Обороты двигателя при этом немного снизятся, а также будет слышен характерный щелчок, свидетельствующий о включении муфты. Если этого не произошло, нужно разбираться, чем вызвана неисправность.

Видео: проверяем компрессор кондиционера, не снимая его с автомобиля

Проверка радиатора кондиционера

Конденсатор или радиатор системы кондиционирования располагается перед основным радиатором системы охлаждения силового агрегата. Эксплуатация автомобиля неразрывно связана с загрязнением радиатора насекомыми, пылью, пухом и т. п. В результате теплообмен ухудшается, что приводит к снижению эффективности работы кондиционера. Проявляется это в виде слабого потока холодного воздуха в салоне. Диагностика радиатора сводится к внешнему осмотру устройства. Для этого оценивают его состояние через нижнюю радиаторную решётку. В случае сильного загрязнения очищают его сжатым воздухом либо кисточкой.

Если радиатор имеет серьёзные повреждения, которые могут быть получены в результате попадания камня, следует посетить автосервис для оценки проблемы и дальнейшего ремонта.

Проверка испарителя

Испаритель системы кондиционирования располагается, как правило, в салоне под панелью. Добраться до этого устройства в случае необходимости довольно проблематично. При сильном загрязнении узла при включении кондиционера в салоне будет присутствовать неприятный запах. Очистить кондиционер можно самостоятельно либо в сервисе.

Проверка на повреждения, загрязнения, следы масла

Во время диагностики рассматриваемой системы в первую очередь внимание обращают на следующие неисправности:

  • повреждения механического характера, трещины;
  • загрязнения устройства, которые могут быть вызваны износом различных деталей;
  • из-за неправильной эксплуатации кондиционера на его составных частях могут появиться следы коррозии;
  • износ деталей системы (подшипники, реле, щётки и т. д.).

Исходя из обнаруженных дефектов, предпринимают те или шаги по устранению неисправности.

Методы поиска утечки

Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.

Рассмотрим наиболее популярные из них.

Применение течеискателя.

Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.

Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Почему он может плохо работать?

Среди российских автомобилистов бытует мнение, что компрессор автокондиционера чуть ли не прототип вечного двигателя, и потому совершенно не нуждается в обслуживании. Инструкции у нас читать не любят и спохватываются только в тот момент, когда уже надо менять чуть ли не всю систему охлаждения салона. Конкретно компрессор с течением времени ни с того ни с сего начинает гудеть, а конструкция автомобильного кондиционера такова, что не сразу понятно, откуда гул. Причины могут быть разными, но прежде всего приходит мысль о неисправности подшипника шкива или изношенности ременной передачи. Такие проблемы можно решить и самому автолюбителю, замена тут не вызовет сложностей, если есть навыки общения с «железками».

Изношенность ременной передачи

Гораздо серьезнее может обстоять дело, если заклинил поршень внутри самого агрегата. Тут уж вряд ли что можно поделать, так как наверняка сломанная деталь повредила клапаны и стенки. Если не лень, то замена подождет, попытаться сделать ремонт компрессора автокондиционера не возбраняется. Но, как показывает практика, подобные меры приводят только к временным улучшениям и через какой-то период поломка повторится. Оптимальный вариант для кондиционера автомобиля в таком случае – полная замена компрессора.

Ремонт компрессора автокондиционера

Чаще других поломок случается нарушение герметичности. Происходит это либо из-за повреждения сальника, либо из-за разбалтывания мест крепления магистральных трубопроводов к самому устройству. В случае с сальником дело сложное, потому что нужна его замена. Если вам никогда не приходилось проводить его выпрессовку, лучше и не пробовать. Здесь нужны специалист и наличие соответствующего оборудования. Разбалтывание устранить нетрудно и своими руками.

Устранение утечки

Если повреждение существенное или вышел из строя целый узел системы, то для ремонта лучше обратиться к профессионалам.

Но чаще всего повреждения в кондиционере незначительные. Следовательно, выполнить восстановительные работы можно и самому.

Здесь есть два варианта.

С помощью специальной латки.

Здесь последовательность следующая:

  • подготовьте небольшую металлическую трубку, которая подходит по диаметру;
  • заведите на нее небольшие хомуты, зачистите наждачной бумагой и обезжирьте с помощью спиртового раствора;
  • соедините две половины муфты с помощью обычной изоленты;
  • нанесите клей на подготовленную муфту, поставьте деталь на место и стяните ее с помощью хомутов.

Как вариант.

С помощью герметика.

Сегодня продаются специальные средства, которые эффективно затягивают небольшие повреждения. Все, что необходимо – закачать их в систему вместе с фреоном.

Через 20-30 минут существующие щели исчезнут, и проблема с утечкой фреона из автокондиционера будет устранена.
