Проверка исправности функционирования топливного насоса, измерение давления топлива

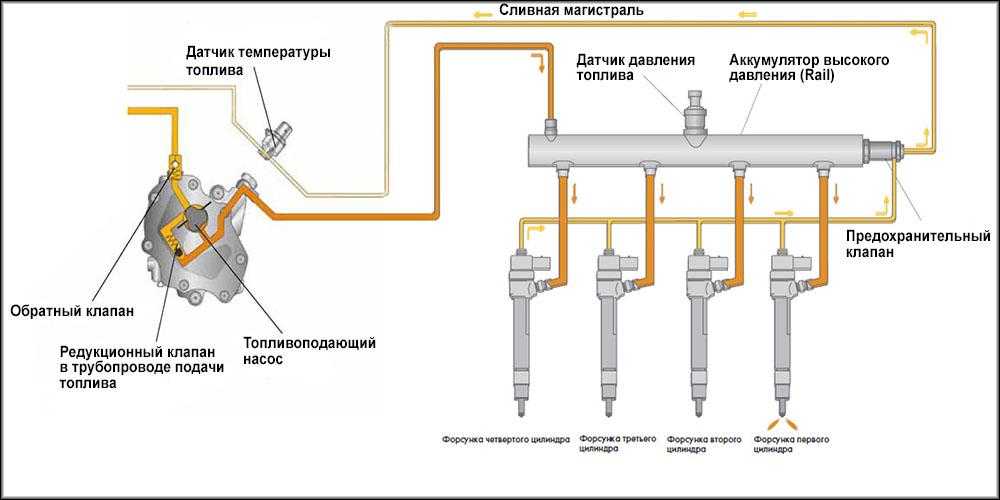

Что такое топливная рампа

Топливная рампа – это специальная полая рейка, через которую проходит топливо, распределяясь по патрубкам меньшего диаметра, а затем по форсункам перед подачей в камеры сгорания. Этот конструктивный элемент устанавливают как на дизелях, так и на бензиновых двигателях с инжектором. То есть, он находится в каждом современном двигателе.

Топливная рампа расположена на впускном коллекторе и надежно присоединяется к блоку. Поскольку для ее работы требуется высокое давление горючего в топливной системе, она делается из высококачественной прочной и коррозиестойкой стали. Здесь же устанавливают регулятор давления топлива, который удерживает его при включенном зажигании, но неработающем двигателе. Это нужно для своевременной подачи горючего при запуске.

Особенности инжекторной системы питания

Задачи топливных насосов в карбюраторных и инжекторных моторах несколько различны

Если для карбюраторного двигателя важно просто подать бензин в карбюратор, то для системы впрыска этого недостаточно. Бензонасос должен не просто перекачивать топливо из бака в рампу, но и создавать определённое давление, без которого мотор просто не запустится

Доступ к бензонасосу в инжекторных автомобилях также осложнён тем, что в машинах последних лет выпуска он монтируется вместе с топливоприемником и фильтром грубой очистки прямо в бензобаке. Это осложняет диагностику, ремонт и обслуживание всего топливного модуля, но упрощает конструкцию насоса, поскольку сам бензин его и смазывает и охлаждает. Но именно это и приводит зачастую к поломкам агрегата.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
мультиметром;
манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

Завести двигатель.
Запомнить характер его работы (неисправный датчик дает троение мотору).
Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

Снять с датчика колодку.
Перевести мультиметр в режим измерения напряжения.
Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Принцип работы регулятора давления топлива

Принцип работы регулятора такой: при остановленном моторе (когда насос не нагнетает топливо), пружина через мембрану прижимает клапан к седлу на сливном канале, и он находится в закрытом положении. После запуска двигателя бензонасос качает бензин в рампу, откуда он попадает и в топливную камеру РДТ. Пока давление незначительно, из-за жесткости пружины клапан остается закрытым, что обеспечит нарастание давления.

По мере нарастания напора топливо воздействует на мембрану, и как только он превышает жесткость пружины, происходит смещение мембраны в сторону камеры разрежения, которая тянет за собой и клапан. В итоге канал «обратки» приоткрывается и часть бензина уходит в слив – происходит сброс давления до уровня, при котором пружина снова клапаном закроет сливной канал. Но как уже отмечено, регулятор давления топлива «приспосабливается» под работу двигателя. И для этого используется разрежение, создаваемое во впускном коллекторе.

Камера разрежения РДТ соединяется с коллектором, поэтому возникающее разрежение передается в указанную камеру. Влияние разрежения на функционирование регулятора рассмотрим на двух примерах:

Двигатель функционирует на холостом ходу. При этом режиме не требуется большой запас бензина в рампе, поскольку расход на холостом ходу минимален, а значит, и не нужно повышенное давление. При ХХ заслонка дросселя находится в закрытом состоянии, и воздух за нее не подается. В итоге в коллекторе образуется нехватка воздуха — разрежение. Это разрежение, воздействуя на мембрану регулятора, создает дополнительное противодействие жесткости пружины – ее усилие снижается и для приоткрывания клапана нужен меньший напор топлива, сброс излишков происходит при нижней границе диапазона рабочего давления.
Мотор работает под максимальной нагрузкой. Расход топлива на этом режиме высокий и требует увеличенное давление в рампе, по сути – его запас, чтобы хватило для нормальной работы мотора. При таком условии работы заслонка дросселя открыта и воздух беспрепятственно проходит во впускной коллектор из-за чего разрежение отсутствует. А поскольку нет разряжения, то не возникает дополнительного противодействия пружине. Для ее сжатия используется только напор топлива. В результате сброс происходит на верхней границе диапазона, что обеспечивает необходимый запас бензина в рампе.

За счет использования только жесткости пружины и разрежения в коллекторе, регулятор быстро реагирует на изменение режима работы мотора, поскольку использует для этого условия, создаваемые самым двигателем.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

шлицевая и крестовая отвёртки;
ключ на 10;
ключ на 7.

Порядок выполнения работ:

Отключаем минусовую клемму от аккумулятора.
Открываем крышку бензобака.
При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Источник

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

когда включено зажигание;
при холостых оборотах двигателя;
кода сброшена трубка регулятора давления топлива;
при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
при холостых оборотах двигателя — не менее 2,5 атмосфер,
когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Принцип работы и конструкция

Регулятор давления топлива (далее — РДТ) монтируется на рампе, для дизельных моторов с подачей топлива по системе COMMON RAIL, бензиновых ДВС местоположения датчика различно. Единственным остается принцип подключения ― патрубок от насоса или монтаж на топливную рейку. Если система предполагает рециркуляцию топлива, характерную для бензиновых инжекторных двигателей, регулятор устанавливается на рампе. Если система не предполагает сброса топлива из рампы, датчик монтируют сразу после топливного насоса.

Конструктивно РДТ состоит из металлической мембраны, которая прогибается под давлением топлива и настроена на определенный диапазон работы и электрической регулирующей части. Электроузел представлен четырьмя тензорезисторами, которые меняют сопротивление элемента в процессе механического воздействия топлива на мембрану.

На некоторых автомобиля присутствует два рдт, на магистралях и высокого и низкого давления. Перед тем, как проверить качество топливной смеси, проводится диагностика обеих деталей замером выходного напряжения. По электроимпульсу от датчиков регулировки ЭБУ формирует сигнал на открывание/закрывание топливного клапана.

Бензиновые и дизельные ДВС имеют одинаковое выходное напряжение на ДДТ около 1.3 В, но различаются параметры давления топлива, которое поступает на форсунки.

Выходное напряжение датчика, В	Давление для дизеля, Бар	Давление бензина, Бар
1.3	45–59	45–59
4.5	2200–2500	200

Когда требуется проверка давления топлива в рампе

Повышенное потребление топлива во всех режимах работы.
Нестабильная работа на холостых оборотах, часто двигатель может глохнуть, особенно после резкого нажатия на педаль газа.
Не запускаются все цилиндры – двигатель «троит».
Длительный запуск после простоя за счет сниженного давления в форсунках.
Повышается интенсивность и токсичность выхлопа.

Подобные симптомы нередко возникают и при других поломках, но прежде чем делать более сложную и дорогую диагностику, есть смысл самостоятельно проверить давление топлива в рампе. Если оно понижено – нужно немедленно реагировать, выявляя неисправность.

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Ходовая

Втулки и стойки переднего и заднего стабилизаторов отхаживают более 60-90 тыс. км. Сайлентблоки рычагов сдаются при пробеге более 150-180 тыс. км. Амортизаторы, как правило, доезжают до 150-200 тыс. км. Столько же служат и подшипники ступиц. Передний подшипник меняется отдельно (1,5-2 тыс. рублей), задний в сборе со ступицей (2,5-3 тыс. рублей).

Передняя двухрычажная подвеска требует ответственного контроля за состоянием пыльников нижней и верхней шаровых опор, а так же своевременного выявления люфта. Иначе при пробеге более 140-160 тыс. км возможен обрыв шаровой и приседание носа на «подломленное» колесо. Точь-в-точь как на советской «классике». Изготовитель предусматривает замену шаровой в сборе с рычагом 3-4 тыс. рублей. Но многие сервисы берутся за перепрессовку. Стоимость шаровой около 900-1000 рублей, а перепрессовки – около 1-2 тыс. рублей. За снятие и установку рычага попросят еще около 500-1000 рублей.

На дорестайлинговых Аккордах седьмой серии владельцы сталкивались с повышенным износом резины заднего правого колеса с внутренней стороны. Причина в развальном рычаге, который после рестайлинга заменили на новый – удлиненный. Стоимость рычага – около 5-6 тыс. рублей. Регулировку сход/развала задних колес часто осложняют закисшие регулировочные болты.

В рулевом управлении использован усилитель гидравлического типа, на Хонда Аккорд 7 для японского рынка устанавливался электроусилитель. Насос ГУР плохо воспринимает неоригинальную жидкость. Со временем появляется гул или вой. Насос потребует переборки.

Honda Accord VII USA (2006 – 2008 гг.)

Рулевая рейка может застучать или потечь при пробеге более 100-150 тыс. км. Ремкомплект стоит около 4-5 тыс. рублей. Работа по ремонту оценивается сервисами в 6-8 тыс. рублей.

Шланг высокого давления, соединяющий насос ГУР с рейкой, начинает «сопливить» при пробеге более 150-200 тыс. км. Новый оригинальный шланг обойдется в 9-11 тыс. рублей. Работа по его замене стоит около 3 тыс. рублей.

Рулевые наконечники и тяги дохаживают до 80-120 тыс. км. Оригинальные наконечники стоят около 1,5-2 тыс. рублей, аналоги – 500-700 рублей. Рулевые тяги обойдутся в 3-4 тыс. рублей.

Появляющийся со временем стук задних суппортов лечится заменой скоб с направляющими. Стоимость нового ремкомплекта около 800-1000 рублей. Встречающийся провал и не возврат педали тормоза вызван коррозией штока главного тормозного цилиндра. Новый ГТЦ потребует около 6 тыс. рублей.

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.

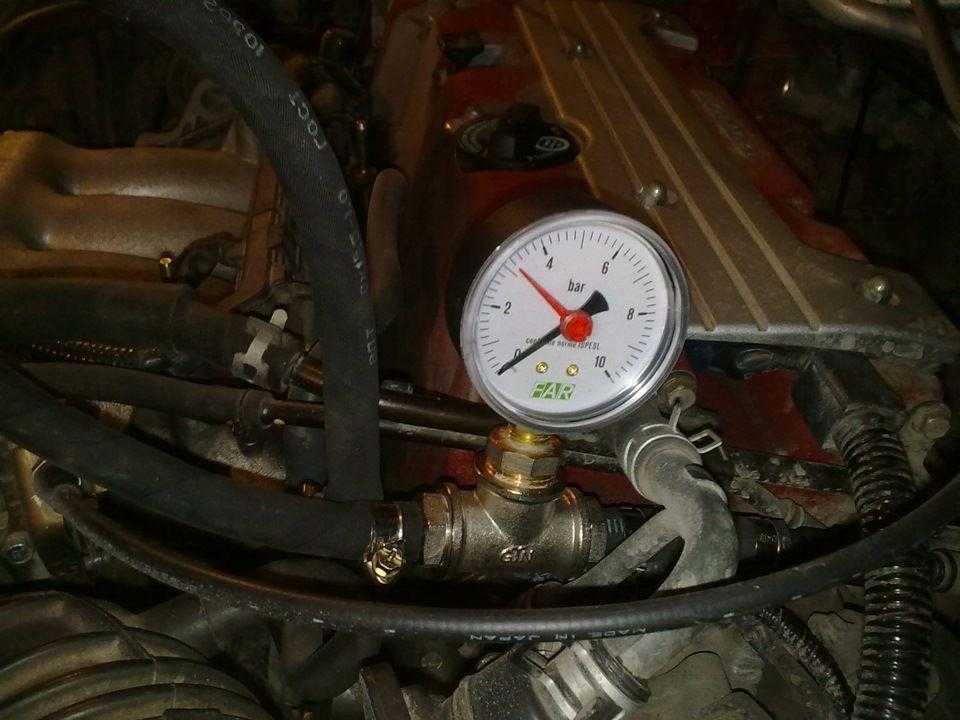

Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

двигатель работает неравномерно;
на холостом ходу останавливается работа мотора;
внезапно повышается или понижается частота вращения коленвала;
плохо работает система охлаждения;
мотор ощутимо теряет мощность;
при нажатии на педаль газа частично или полностью отсутствует отклик;
двигатель будто захлебываться;
слабое ускорение машины при переключении передач;
автотранспорт начинает часто двигаться рывками;
происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Кузов и салон

Лакокрасочное покрытие без чудес – тонкое, легко царапается, и вскоре появляются сколы. Хотя кузов и не оцинкован, но металл в местах сколов цвести не спешит. Очаги коррозии могут появиться при повреждении ЛКП на порогах и днище, а так же внутренней поверхности колесных арок. Лобовое стекло на возрастных машинах затирается щетками.

Многие владельцы отмечают запотевание фар. Ксеноновые лампы (1,2-1,5 тыс. рублей) служат более 100-150 тыс. км, блоки розжига более 150-200 тыс. км. На рестайлинговых моделях бывает отказывает механизм раскладывания боковых зеркал.

Honda Accord VII (2003 – 2006 гг.)

Хонда Аккорд седьмого поколения иногда становится жертвой автомобильных вандалов, варварски вырезающих датчики парктроника и омыватели фар. Новые омыватели стоят около 16 тыс. рублей, а передний бампер – около 14 тыс. рублей. Детали с разборки потребуют соответственно 4 и 7 тыс. рублей.

На автомобилях с люком плохо продумана вентиляция пространства под ним. В результате с внутренней стороны нередко скапливается конденсат, а зимой образуется наледь. Влага стекает на обшивку, а высохнув, оставляет разводы.

Эмблема и кнопки на руле со временем обтираются при пробеге более 100-120 тыс. км.

Салон нечасто донимает скрипами. Проблемные места: амортизатор бардачка, центральные воздуховоды, средние стойки, водительское сиденье и направляющие стекол. Дребезжащий замок капота можно утихомирить с помощью изоленты, намотанной на скобу.

Выявление неисправностей в цепи топливного насоса

Если вы подозреваете любую неисправность топливного насоса, прежде всего, убедитесь, что он работает. Для этого снимите крышку заливной горловины топливного бака и прислушайтесь: если насос работает, вы услышите характерный звук. Топливный насос должен работать в стечение 2 секунд после первого включения зажигания. Если не слышно звука работы топливного насоса, проверьте следующее:

Нажмите на кнопку инерционного выключателя.

Включите зажигание (положение II).

Имеется ли здесь напряжение аккумуляторной батареи?

НЕТ —

Замените главное реле 1 модуля PGM-FI «F1 MAIN» (ГЛАВНОЕ F1). n
Замените блок реле/электрических предохранителей под панелью управления. n

Имеется ли здесь напряжение аккумуляторной батареи?

Отсоедините 3-контактный разъем инерционного выключателя.

Включите зажигание (положение II).

Имеется ли здесь напряжение аккумуляторной батареи?

ДА — Замените инерционный выключатель. n

НЕТ —

Проверьте исправность электрического предохранителя No. 19 «FUEL PUMP» (ТОПЛИВНЫЙ НАСОС) (15A) в блоке электрических предохранителей/реле под панелью управления. n
Замените блок реле/электрических предохранителей под панелью управления. n
Устраните разрыв в проводах между инерционным выключаетелем и блоке реле/электрических предохранителей под панелью управления. n

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

электробензонасос неспособен развивать требуемую производительность;
вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Ремонт бензонасоса

Для демонтажа электробензонасоса потребуются:

крестообразная и плоская отвёртки;
торцевой трубчатый ключ на 7.

Снятие электробензонасоса

Демонтаж электробензонасоса выполняется в такой последовательности:

Отсоединяется минусовая клемма аккумулятора.
Сбрасывается давление в системе. Для этого нужно снять колпачок на рампе и нажать на штуцер.
Отсоединяются колодка проводов и шланги трубок насоса. Для удобства выполнения дальнейших работ топливный бак открепляется и отводится в сторону.
Ключом на 7 откручиваются 8 гаек крепления бензонасоса к баку (на фото крышка крепления указана красной стрелкой).
Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака.

Если нужно заменить или промыть фильтр грубой очистки, то необходимо поддеть отвёрткой и снять старую сетку. Новый фильтр устанавливается плотным прижатием.

Бензонасос устанавливается на место в обратном порядке.

Видео: как заменяют электробензонасос на СТО

Демонтаж механического топливного насоса

Для снятия механического бензонасоса необходимо подготовить крестообразную отвёртку и ключ на 13, после чего:

Ослабить хомуты входного и выходного шлангов и снять шланги со штуцеров.
Открутить две крепёжные гайки насоса ключом на 13.
Снять бензонасос с посадочного места.

После этого нужно оценить состояние толкателя и в случае необходимости заменить его.

Разборка

Для разборки механического бензонасоса потребуются:

ключи на 10 и на 8;
крестообразная отвёртка.

Чтобы разобрать бензонасос такого типа, необходимо:

Открутить верхний крепёжный болт.
Снять крышку и извлечь сетчатый фильтр.
Открутить 6 расположенных по периметру винтов.
Отсоединить детали корпуса.
Повернуть диафрагму на 90° и извлечь её из корпуса. Снять пружину.
Разобрать узел диафрагмы с помощью ключа на 8.
Снять все компоненты диафрагмы поочерёдно.

После этого нужно оценить состояние частей диафрагмы и сетчатого фильтра. В случае необходимости следует заменить изношенные, деформированные или повреждённые компоненты.

Замена клапанов

Новые клапаны имеются в ремкомплекте бензонасоса. Для замены клапанов нужен надфиль и наставки для выпрессовки старых клапанов. Замена выполняется следующим образом:

Надфилем стачиваются кернения.
С помощью наставок извлекаются старые клапаны.
Монтируются новые клапаны и кернится седло в трёх точках.

Установка бензонасоса

Установка механического бензонасоса на место выполняется в порядке, обратном снятию. Наиболее важный момент при установке — правильный выбор прокладок. Таких прокладок будет две:

регулировочная толщиной 0,75 мм или 1,25 мм;
уплотнительная — 0,3 мм.

Между ними располагается теплоизоляционная проставка. Устанавливая бензонасос, необходимо:

Разместить уплотнительную прокладку.
Вставить толкатель.
Насадить на шпильки теплоизоляционную проставку.
Установить регулировочную прокладку.

Все установленные прокладки плотно прижать. Повернуть коленвал ключом за шкив таким образом, чтобы толкатель выступал от края прокладки минимально. Выступ толкателя при этом не должен превышать 0,8–1,3 мм. Если минимальный выступ толкателя отличается от этого значения, нужно выбрать регулировочную прокладку другой толщины.

Электробензонасос инжекторной «семёрки» отвечает за обеспечение двигателя топливом и поддержание давления в системе питания на требуемом уровне. Электрический топливный насос, как правило, не перегревается, поэтому является более надёжным в эксплуатации, чем механический бензонасос. Правильная эксплуатация и своевременное техобслуживание бензонасоса могут обеспечить его длительную безаварийную эксплуатацию.
