Как работает система клапанов PCV?
Во время работы двигателя в системе смазки создается давление, при этом движущиеся части интенсивно взбивают масло. Регулировать это давление и не допускать утечки масла и является одной из задач системы PCV.
Система включает в себя воздушные шланги, по которым происходит подача чистого воздуха, который улавливает масляные пары, проходящие через двигатель. После воздух направляется в другой шланг, который соединен с впускным коллектором. Когда воздух проходит через систему, создается разрежение и газы вытягиваются, после чего безопасно сгорают в двигателе. Во время этого процесса создается небольшой вакуум, который понижает давление в системе. Задача клапана PCV — помогать регулировать поток воздуха, а также предотвращение утечки масла из двигателя.
Кроме того, система вентиляции картерных газов удаляет влагу из масла. Во время работы двигателя выделяется большое количество тепла, а после того как мотор остывает, образуется конденсат. Эта влага поглощается присадками, содержащимися в моторном масле и удерживается во взвешенном состоянии. Со временем присадки не справляются с постоянно растущим количеством влаги, после чего внутри двигателя могут образоваться очаги коррозии. Такое явление может привести к серьезным повреждениям, вплоть до полной неисправности силового агрегата. Появление молочной или мутной пленки в шланге или клапане PCV свидетельствует о наличии большого количества влаги в масляной системе.
Замена клапана PCV
Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества Андрею (Шевроле Реззо)
Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288
Собственно, замена клапана PCV состоит из четырёх простейших операций:
- Снимаем шланг с клапана PCV
- Откручиваем клапан PCV
- Закручиваем новый клапан на место
- Монтируем шланг вентиляции картера на место
Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!. Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой
Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой.
Всем Мира и ровных дорог!
По теме:
+6
Honda Accord: Проверка и замена клапана системы управляемой вентиляции картера (PCV)
Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Настройки и текущее обслуживание / Проверка и замена клапана системы управляемой вентиляции картера (PCV)
(каждые 48 000 км пробега или раз в 24 месяца)
ПОРЯДОК ВЫПОЛНЕНИЯ

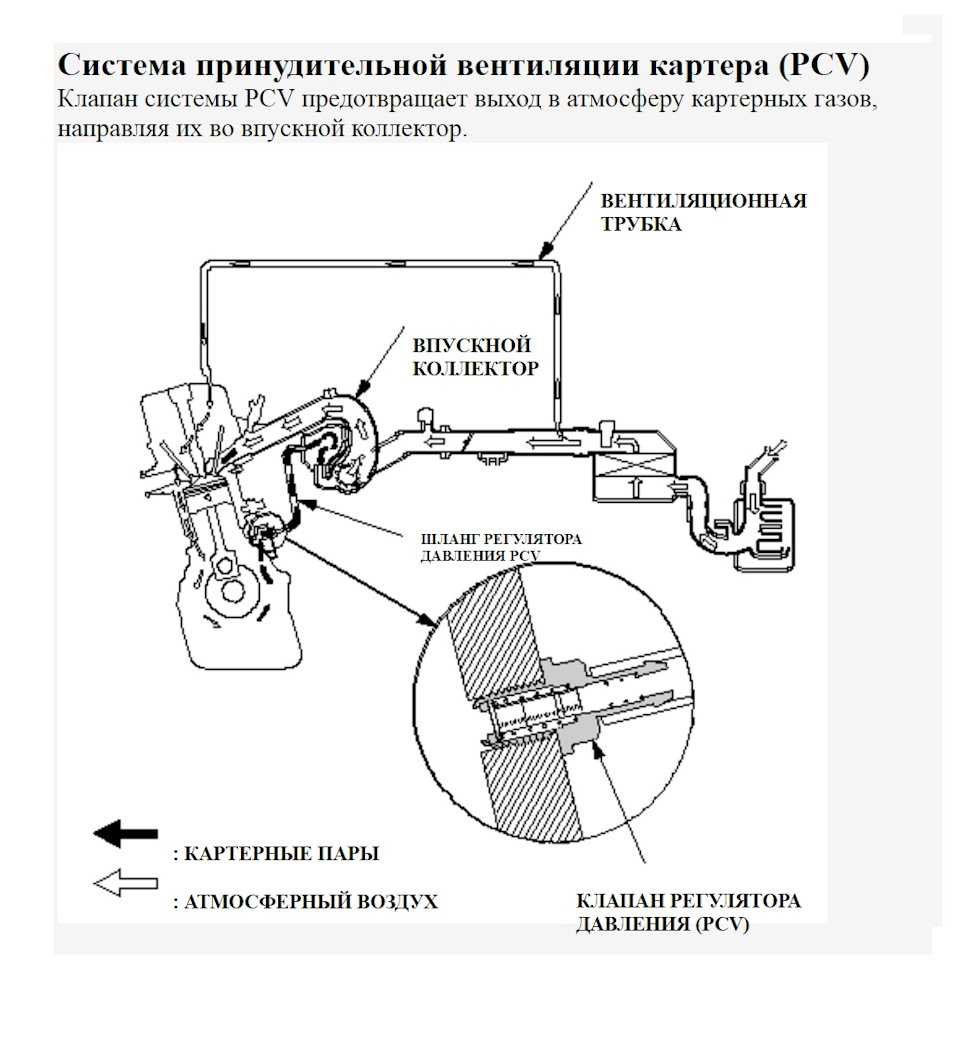

1. Система PCV обеспечивает вывод картерных газов через специальный клапан по шлангу
обратно во впускной трубопровод, откуда они поступают в камеры сгорания и выжигаются
в ходе нормального функционирования двигателя. Система состоит шланга, идущего от
крышки головки цилиндров к впускному трубопроводу и шланга подачи свежего воздуха,
проложенного между воздухоочистителем и крышкой ГРМ.
2. Клапан PCV с подсоединенным к нему шлангом посажен в крышку головки цилиндров.

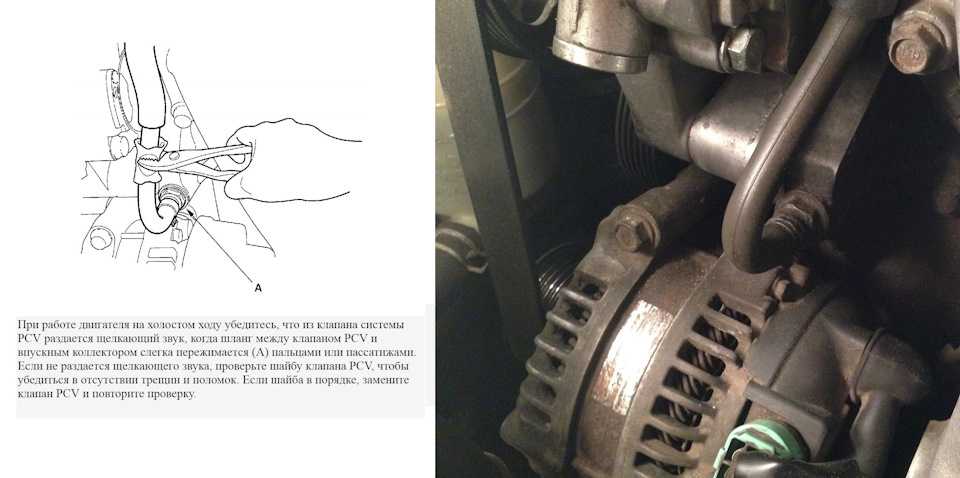

3. При работающем на холостых оборотах, прогретом до нормальной рабочей температуры
двигателе потяните клапан и извлеките его вместе с подсоединенным шлангом крышки
головки цилиндров.
4. Прижмите палец к отверстию в клапане PCV или шланге — должно ощущаться разрежение,
в противном случае удостоверьтесь в проходимости шланга, штуцера на впускном трубопроводе
и собственно клапана. Замените дефектные компоненты.
5. Заглушите двигатель и потрясите клапан PCV, — он должен слегка греметь, в противном
случае произведите замену.
6. Для замены клапана PCV отсоедините его от вакуумного шланга, запомнив направление
посадки.
7. При покупке нового клапана проследите за тем, чтобы он отвечал по своему типоразмеру
двигателю Вашего автомобиля. Правильнее всего будет напрямую сравнить новый клапан
со снятым с двигателя.
8. Подсоедините сменный клапан PCV к вакуумному шлангу, проследив за надежностью
стыковки.
9. Проверьте состояние шлангов и резиновых проходных втулок. Дефектные компоненты
замените.
10. Плотно посадите клапан на свое штатное место. Более подробная информация по
функционированию системы PCV приведена в Главе Управление двигателем настоящего
Руководства.
Проверка состояния и замена ВВ свечных проводов, крышки и бегунка распределителя
(каждые 48 000 км пробега или раз в 24 месяца)
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверка состояния ВВ проводов должна производиться каждый раз при замене свечей
зажигания.
2. Проверк …
Проверка и регулировка оборотов холостого хода
(каждые 48 000 км пробега или раз в 24 месяца)
ПРОВЕРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Оборотами холостого хода называется частота вращения двигателя при отпущенной
педали газа. …
Другое на сайте:
Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …
Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …
Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …
Признаки неисправности клапана PCV
Вышеупомянутая пленка мутного или молочного цвета — лишь один из признаков неисправного клапана PCV. Однако это явление также может свидетельствовать о других проблемах. Если в системе есть влага, то замена только одного КПВКГ не решит проблему, вам обязательно необходимо будет заменить масло.
Также специалисты рекомендуют чаще менять масло тем, кто передвигается на короткие дистанции. Из-за частых остановок и небольших расстояний, двигатель часто не достигает рабочей температуры, в результате чего влага в системе может накапливаться и не удаляться системой принудительной вентиляции картерных газов в полном объеме.
Грязное масло и повышенный его расход — также являются признаками плохого клапана PCV. Умирающий клапан может издавать шум похожий на свист. Чтобы понять является ли клапан PCV источником шума, достаточно перекрыть шланг, идущий к клапану и прислушаться изменился ли шум.
В некоторых случаях неисправный КПВКГ может привести к появлению масла на воздушном фильтре. Если вы видите грязное или маслянистое пятно рядом с впускным шлангом клапана, это свидетельствует о его неисправности. Заклинивание этого узла может спровоцировать появление ошибок (коды: P0171 и P0174), а также появление соответствующих индикаторов на панели приборов («ЧЕК» и лампочка давления масла)
Также следует обратить внимание на ошибки лямбда-зонда и ДМРВ, которые могут быть связаны с этим устройством
Если клапан PCV выходит из строя или уже вышел, произойдет увеличение внутреннего давления двигателя, возможно появление черного дыма, а также перебои в работе двигателя.
Если клапан заклинил, вы заметите другие признаки. Заклинивание в открытом состоянии или разрыв шланга — возникнет вакуумная утечка, это будет сопровождаться перебоями в работе двигателя на холостых, ТВС станет «бедной», расход масла увеличится, начнется «масложор».
Заклинивший открытый клапан PCV может также спровоцировать появление ошибки, в том числе и датчиков, о которых я говорил выше (лямбда и ДМРВ). При неправильной диагностике можно заменить вполне рабочие датчики, при этом не решить проблему.
Глушить клапан PCV или нет
Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.
Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.
Причина для такого “тюнинга”, конечно, “железная”, но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.
Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.
Диагност, который в будущем, возможно, будет проводить диагностику такому автомобилю, может обратить внимание на слегка завышенные шаги РХХ и, возможно, даже захочет исправить ситуацию, но ему будет невдомек, что проблема не в загрязненном дроссельном узле или ещё в чем-то, а в том, что клапан PCV заглушен. Некоторые даже связи между этими вещами не видят
О таком случае я рассказывал в этом видео
Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех!!!) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.
Да и, вообще, клапан PCV глушить не стоит.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Как проверить клапан PCV
Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.
Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).
Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.
Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.
Для этого нам необходим адаптер для диагностики авто и программа Chevrolet Explorer.
Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.
Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага
Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля
Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.
Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.
Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.
Данным методом я пользуюсь очень давно и он меня никогда не подводил.
Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.
1.Отключаем шланг клапана PCV от коллектора – обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.
2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.
Также можно его проверить, следующим образом. Выкручиваем клапан
И подключаем его выкрученным к впускному коллектору
Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.
На этом видео я показывал этот процесс.
Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

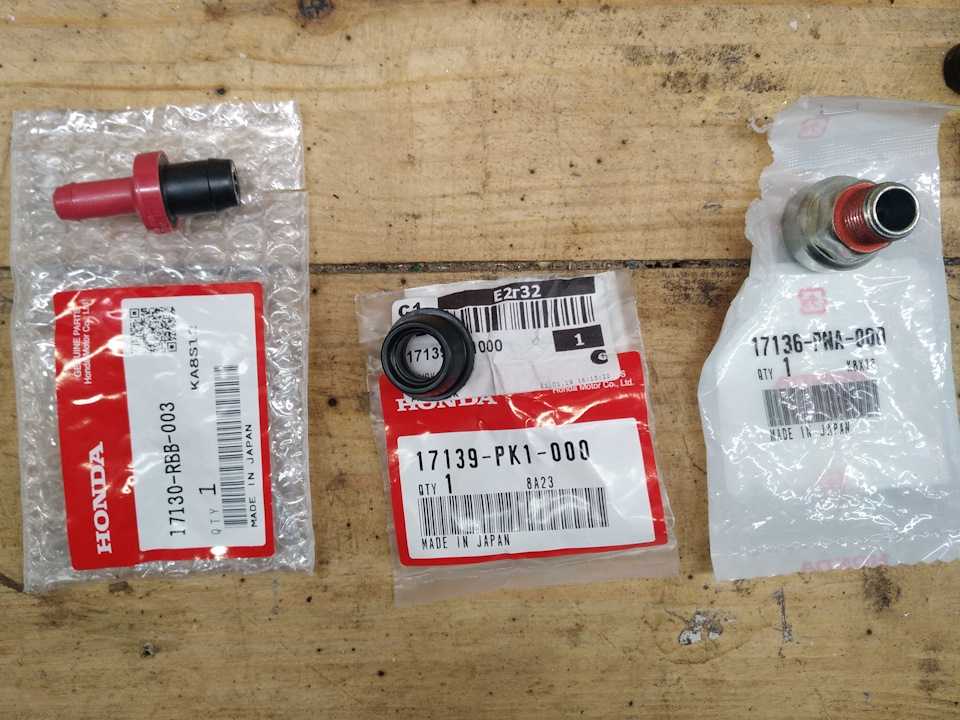

Honda Accord 8 REST.EXE.DMD › Logbook › Замена клапана PCV и большой сюрприз)
Всем привет.Что-то зашелестело под капотом, сразу по накатанной решил, что пора в очередной раз менять клапан PCV. Заказал и полез менять.
Вобщем клапан PCV дело не хитрое, поменяли и лезем смотреть и слушать ушел ли дефект?)))И тут внимание! Конкурс! Что пошло не так на этом видео))

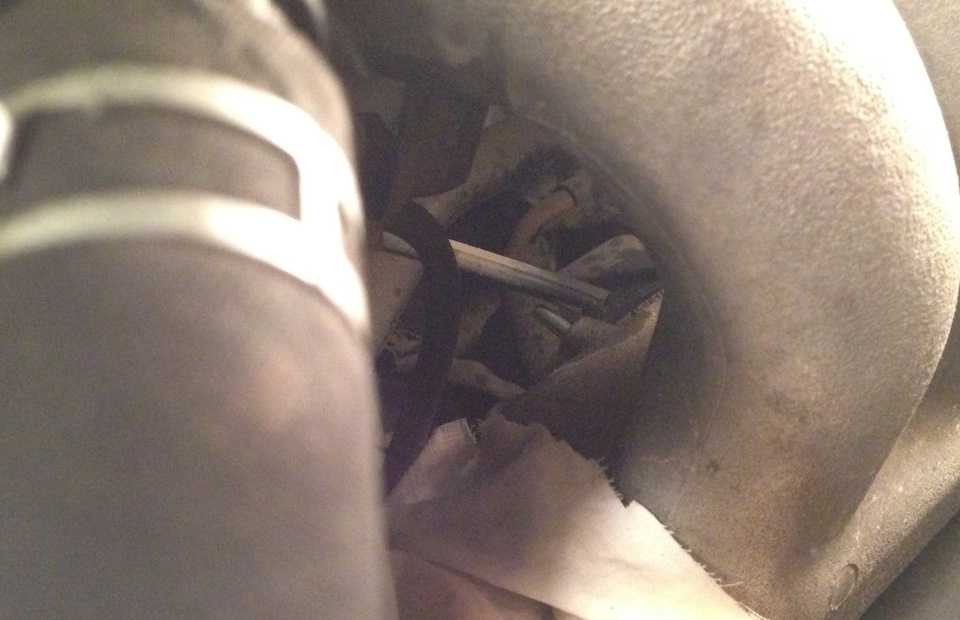

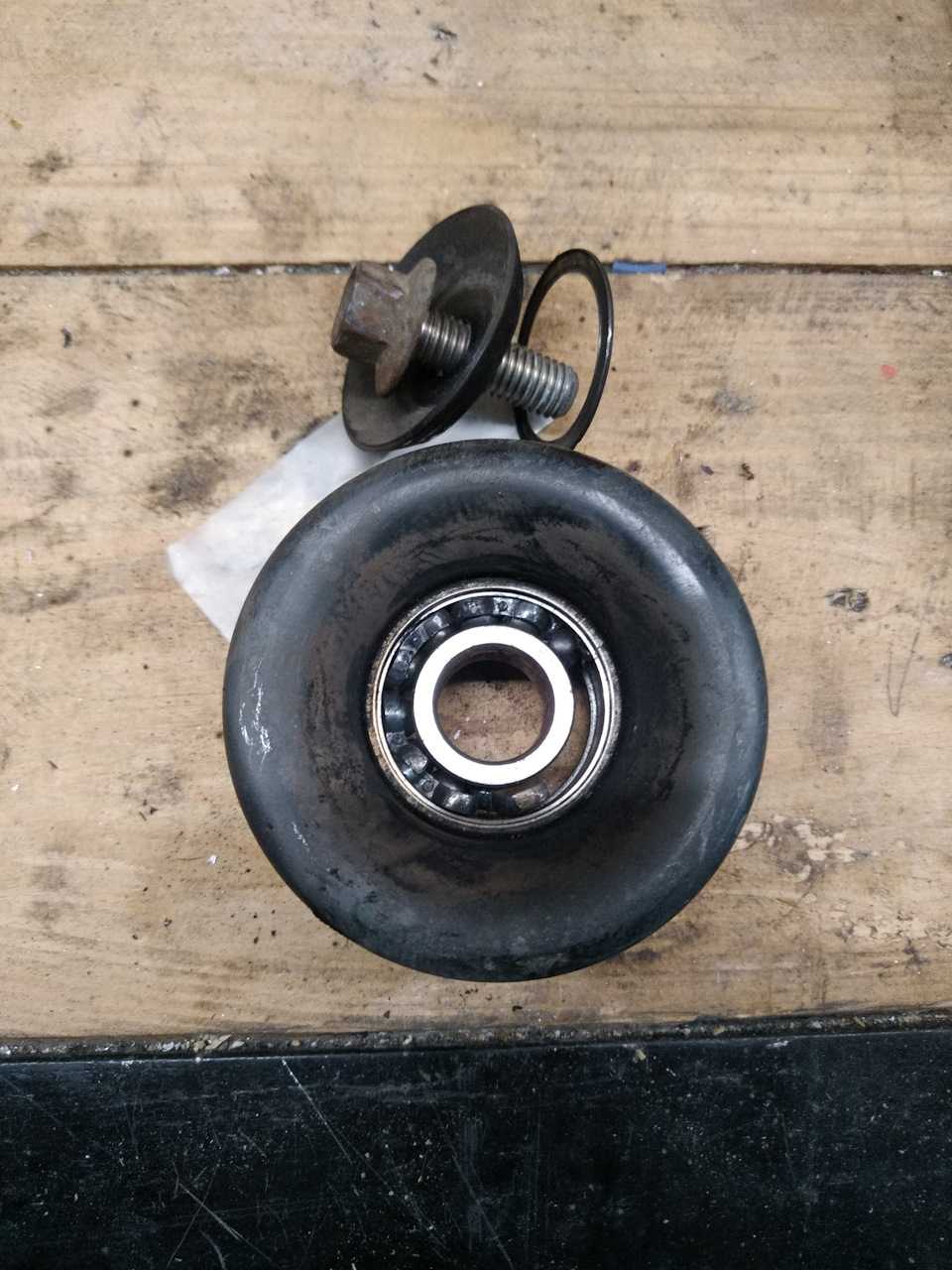

Соответственно снимаем и смотрим

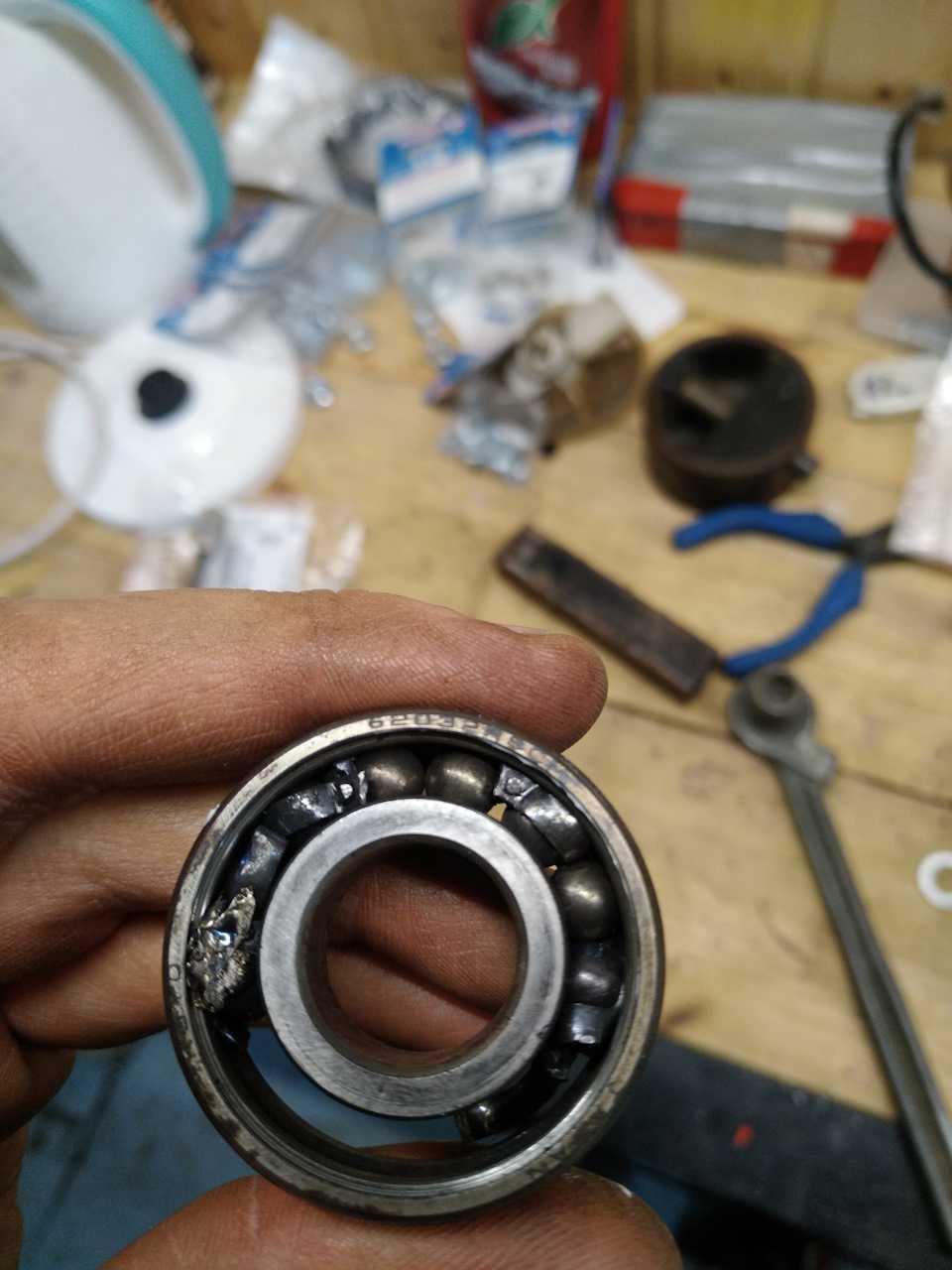

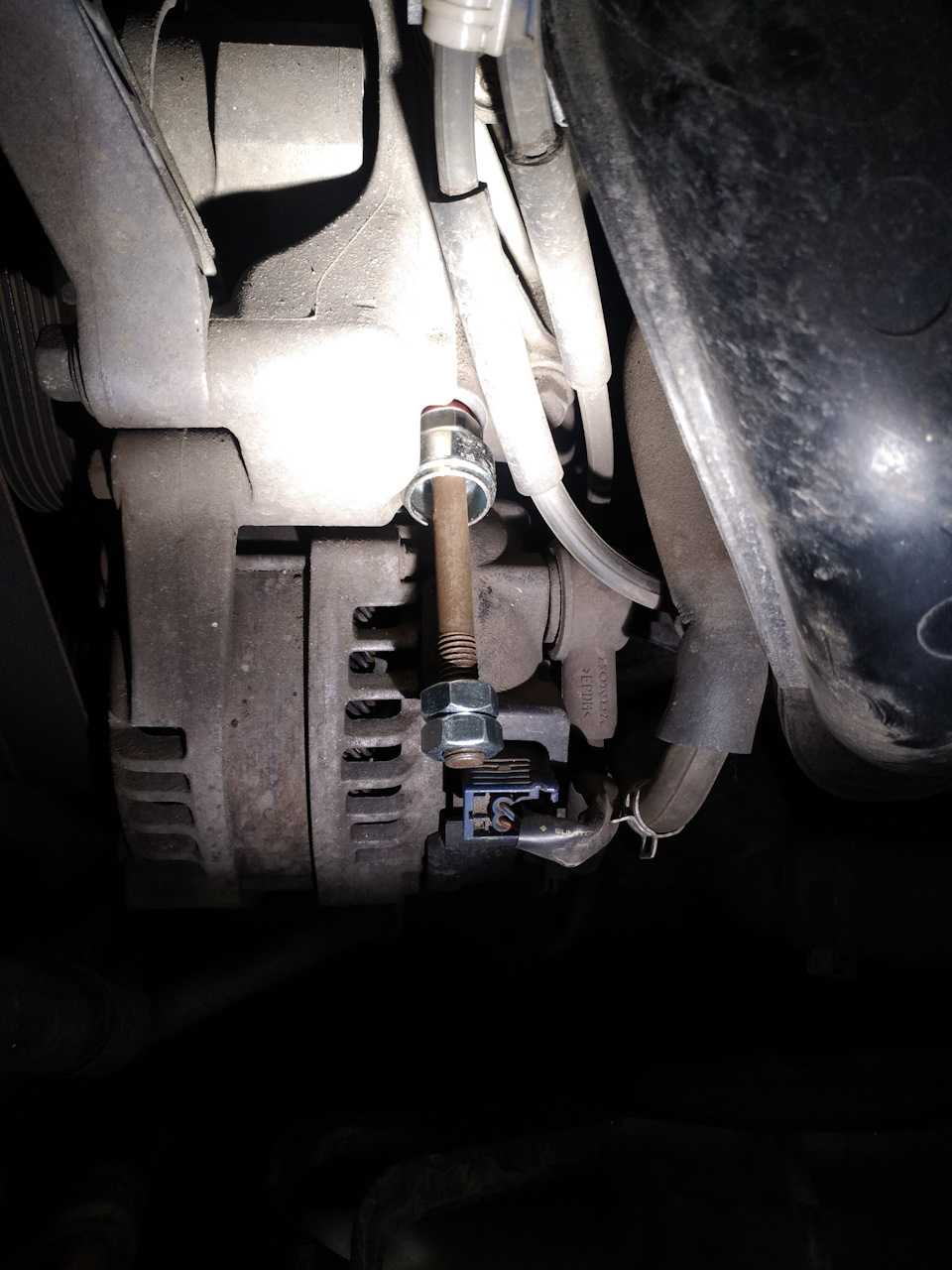

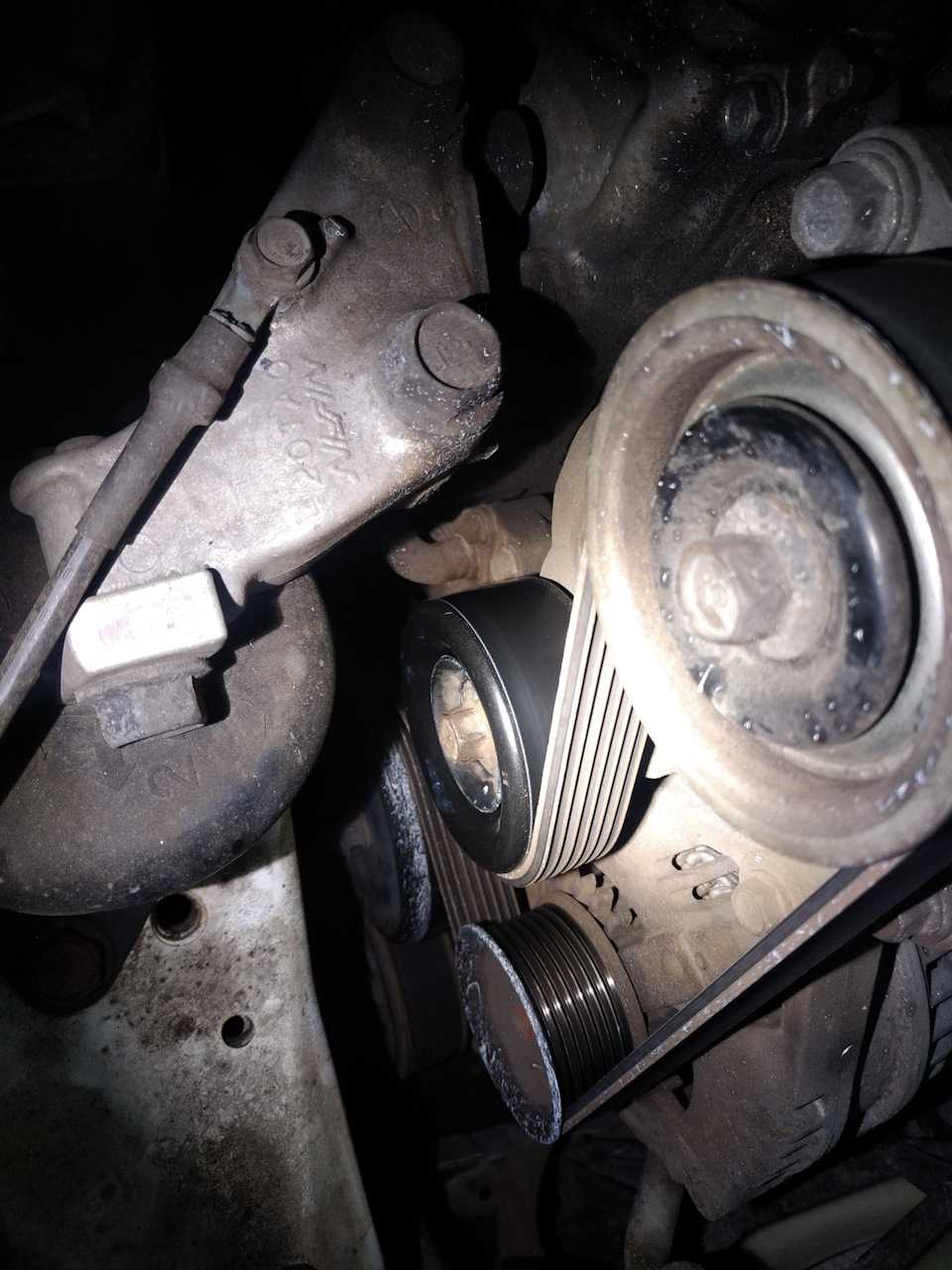

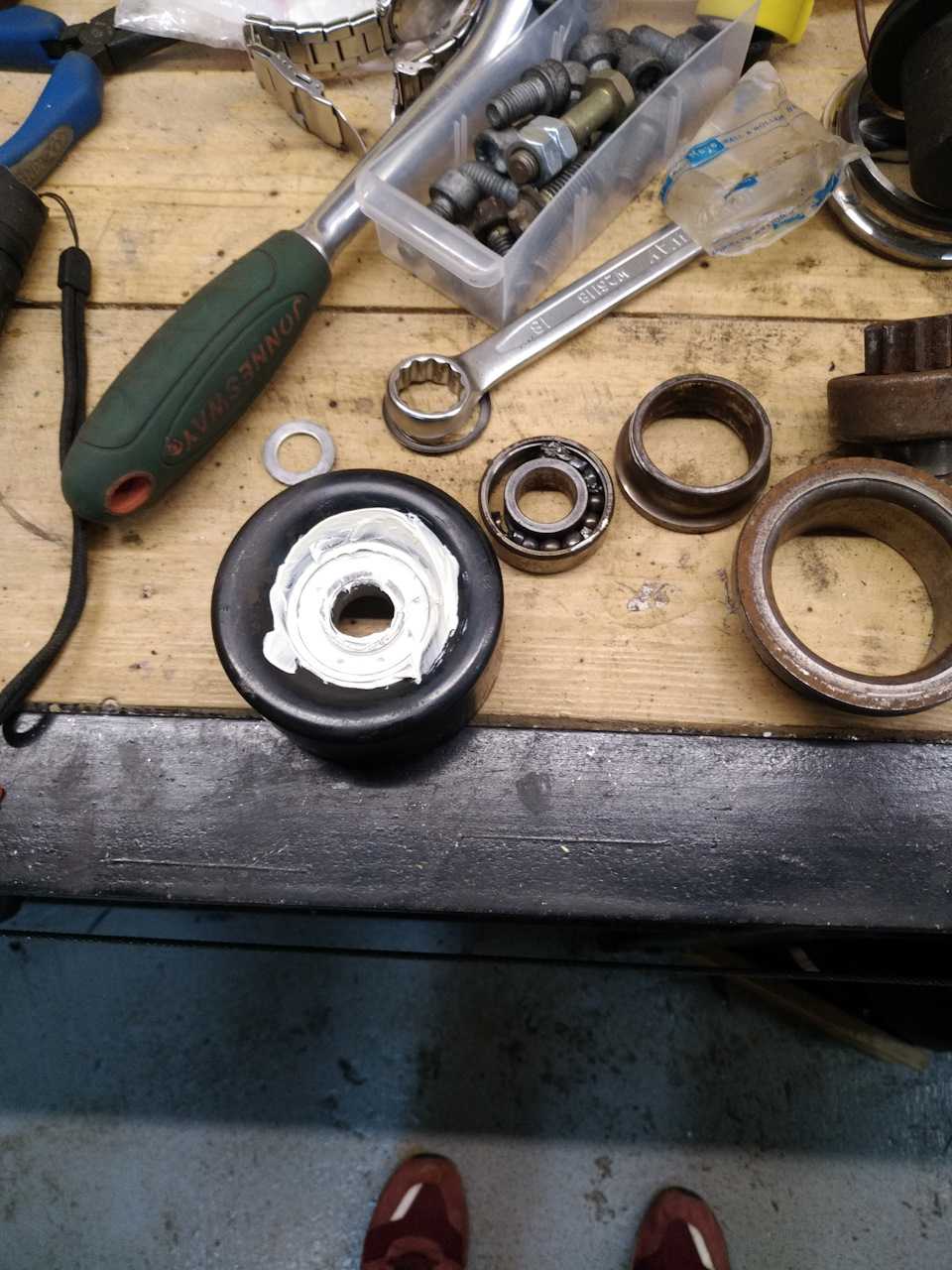

В итоге собрал конфигурацию на том что было. Заказал новый ролик вечером у Dimitriy717 из JUSSI SHOP, и на следующий же день они мне его притащили. Отлегло.

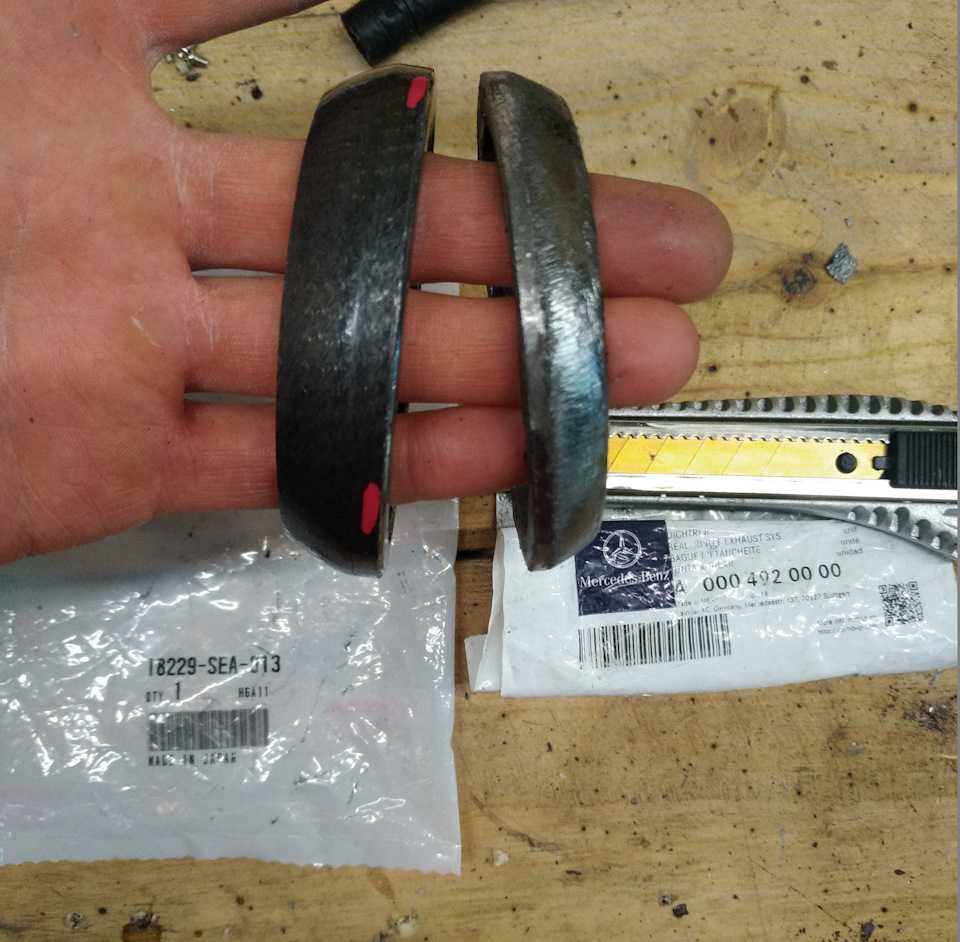

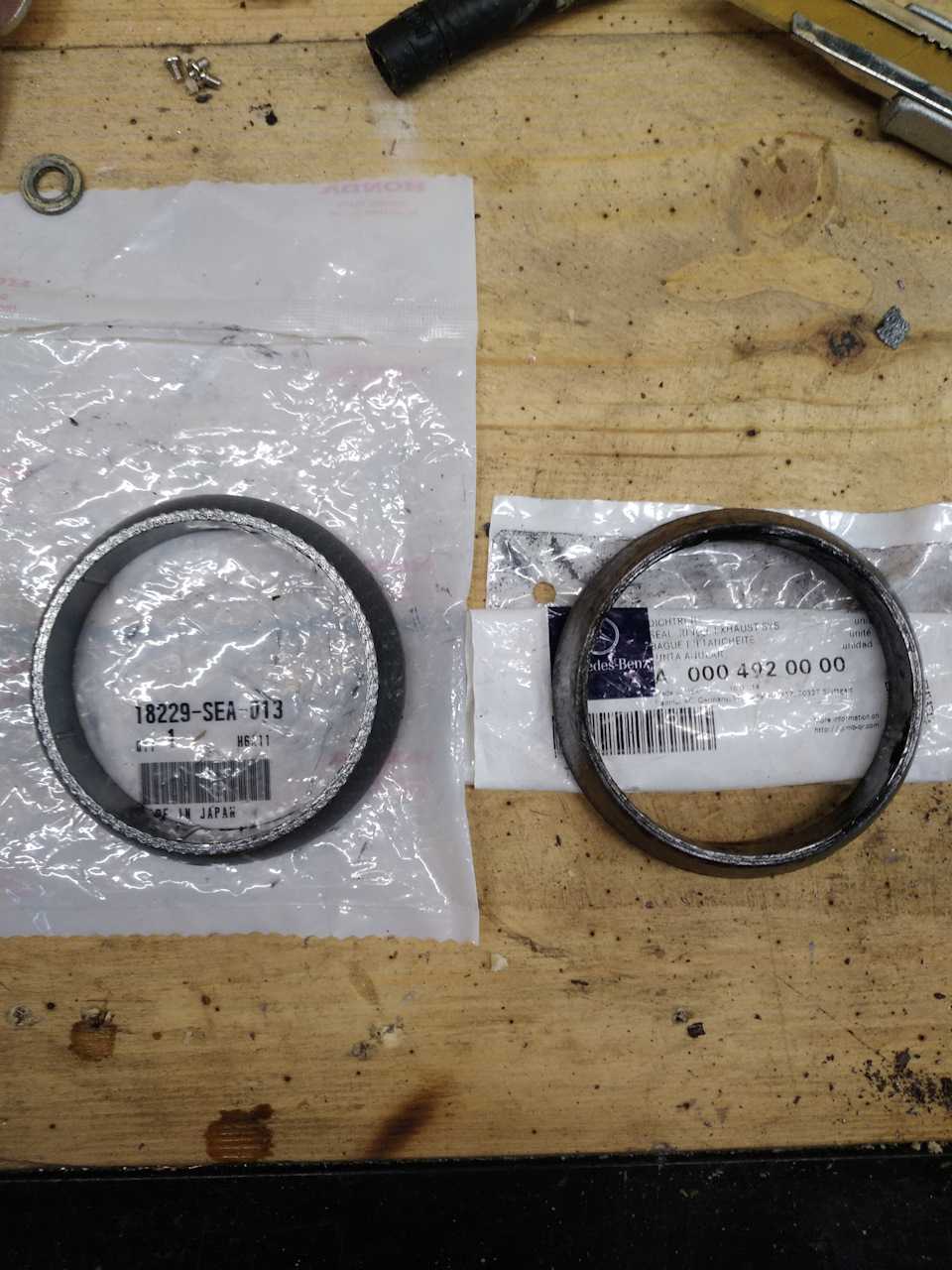

Так же решил заменить мерседесовское(временное) кольцо выхлопной системы на оригинальное. Заказал опять же у Димона.

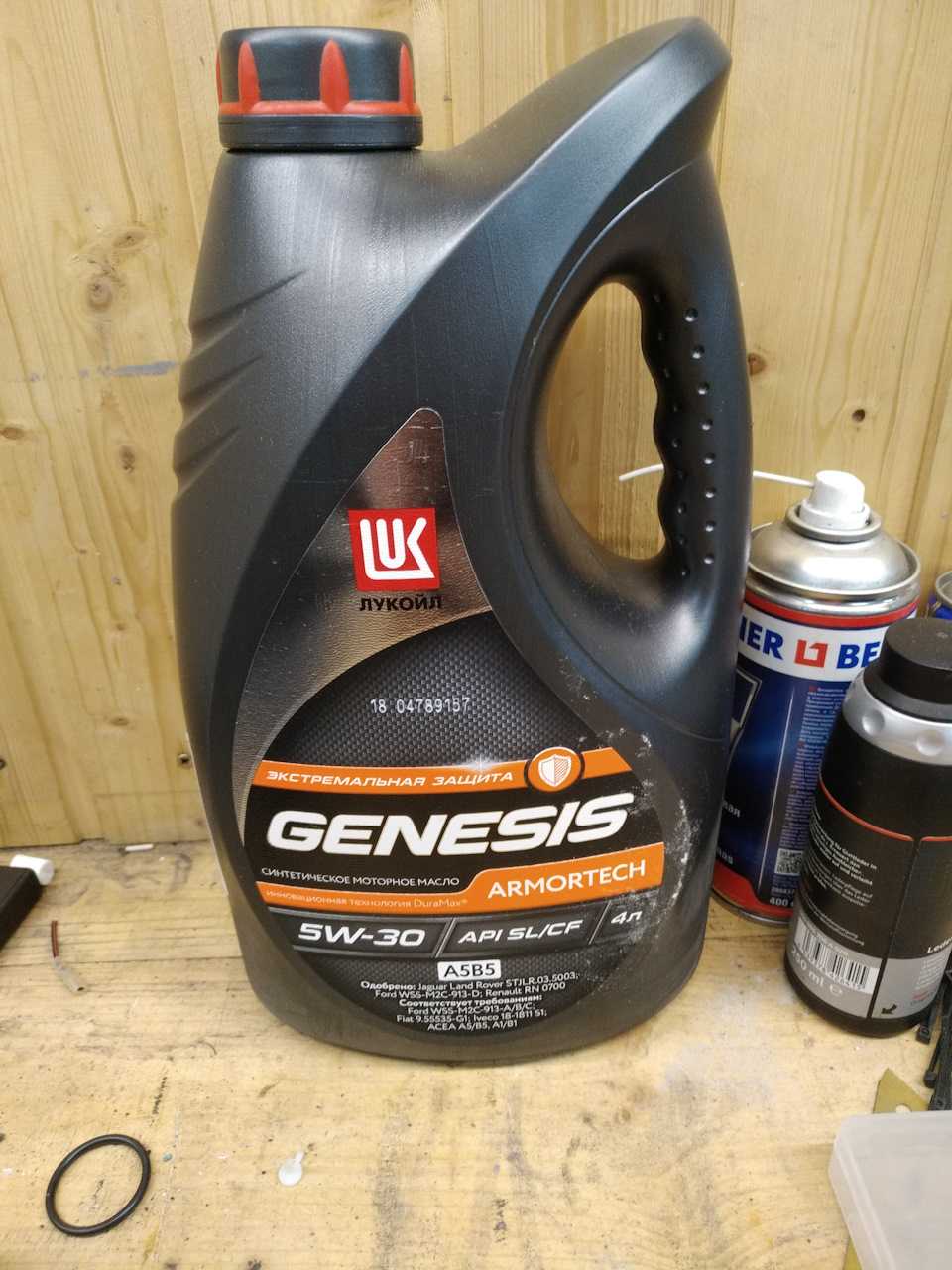

Так же через некоторое время было заменено масло на пробеге 5000км.
Так же постоянной проблемой было попасть в закладные болтами крепления композитной защиты. Закладные в отверстиях болтались как карандаш в трехлитровой банке. Психанул и решил с этим покончить)))
Источник
Как проверить клапан PCV?
Если вы столкнулись с каким-либо из вышеперечисленных симптомов и подозреваете, что КПВКГ работает неправильно или вовсе не работает, при этом у вас нет диагностического сканера, можно использовать альтернативные методы.
Для этого необходимо сначала проверить целостность шлангов клапана, а также правильность их подключения. Начните с визуального осмотра резиновых частей клапана, в случае их износа произведите замену. Найдите сетчатый фильтр под клапаном и замените его. Если после этого проблема не уйдет, попробуйте заменить шланги. Попробуйте продуть клапан PCV, если он продувается в обе стороны, его необходимо заменить.
Сколько служит клапан PCV?
Все зависит от условий эксплуатации и множества факторов. При надлежащем обслуживании и регулярной замене масла, устройство «живет» довольно долго. В противном случае скопления грязи и различных включений в моторном масле, значительно сократит срок службы клапана PCV, вплоть до полного его выхода из строя.

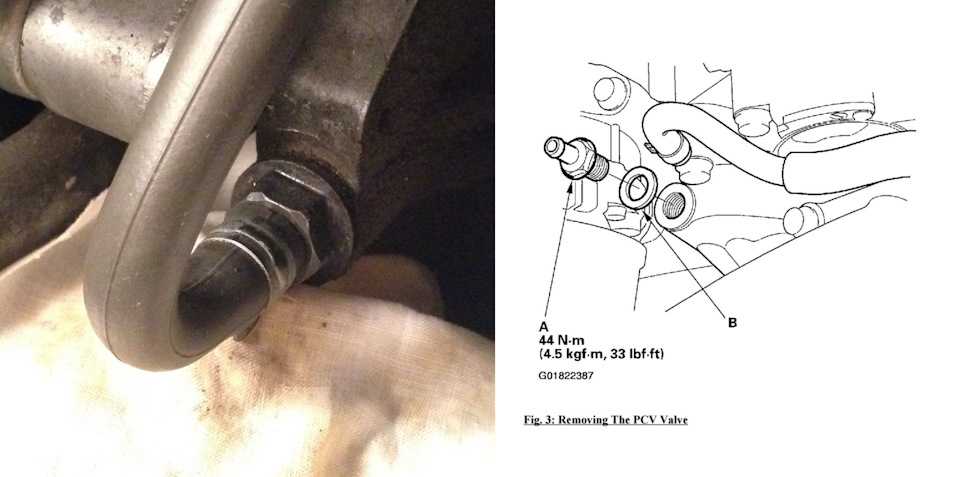

Honda Accord «Pure Vtec Power» › Logbook › Замена клапана PCV
Блуждая на драйве в поисках кто что сделал, доделал и переделал.наткнулся на хондавода DaDMoroZ www.drive2.ru/l/10505275/ с интересной статьей про Клапан вентиляции картерных газов.не долго думая решил заказать. как говорят некоторые, бытует мнение что оно влияет на расход масла. У меня не такой масложор, но в связи с моим немного агресивным стилем езды доливаю от замены до замены примерно 800 мл.следуя вот этой статье: «Состояние системы вентиляции отражается на работе двигателя в целом. Забитый клапан PCV нарушает расчетные параметры поступления воздуха на впуск, что может приводить к переобогащению смеси, а работа системы только через оставшийся вентиляционный шланг ведет к появлению масла в воздушном фильтре и коксованию дроссельной заслонки. Забитый вентиляционный шланг при работающем клапане PCV приводит к возникновению в картере повышенного разрежения и увеличивает расход масла на угар. Если оба канала вентиляции забиты (пережаты, обмерзли), то создающимся в картере избыточным давлением в лучшем случае выбивает масло (например, через отверстие для щупа), а в худшем — выбивает сальники двигателя.»
Итак пришел клапан. по замене все просто. отжимает хомут и головкой на 17 выкручиваем его. При виде старого клапана прям не пожалел что занялся такой вроде бы на первый взгляд мелочью
Новый вкручиваем, вставляем шланг за ним хомут и все.также может кому будет важно. Некоторые ставят от 7 аккорда говоря что он намного дольше живет, ну поживем увидим
Источник
Клапан вентиляции картера PCV + Клапан управления опорой двигателя + Вибрация двигателя Acura TSX (Хонда Аккорд 7 )
General Information

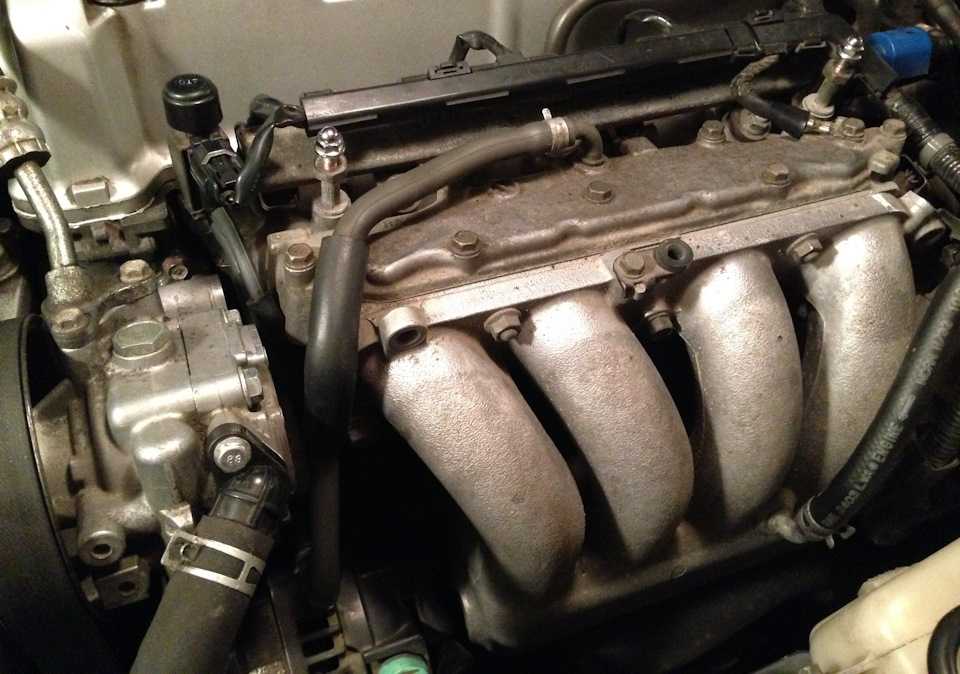

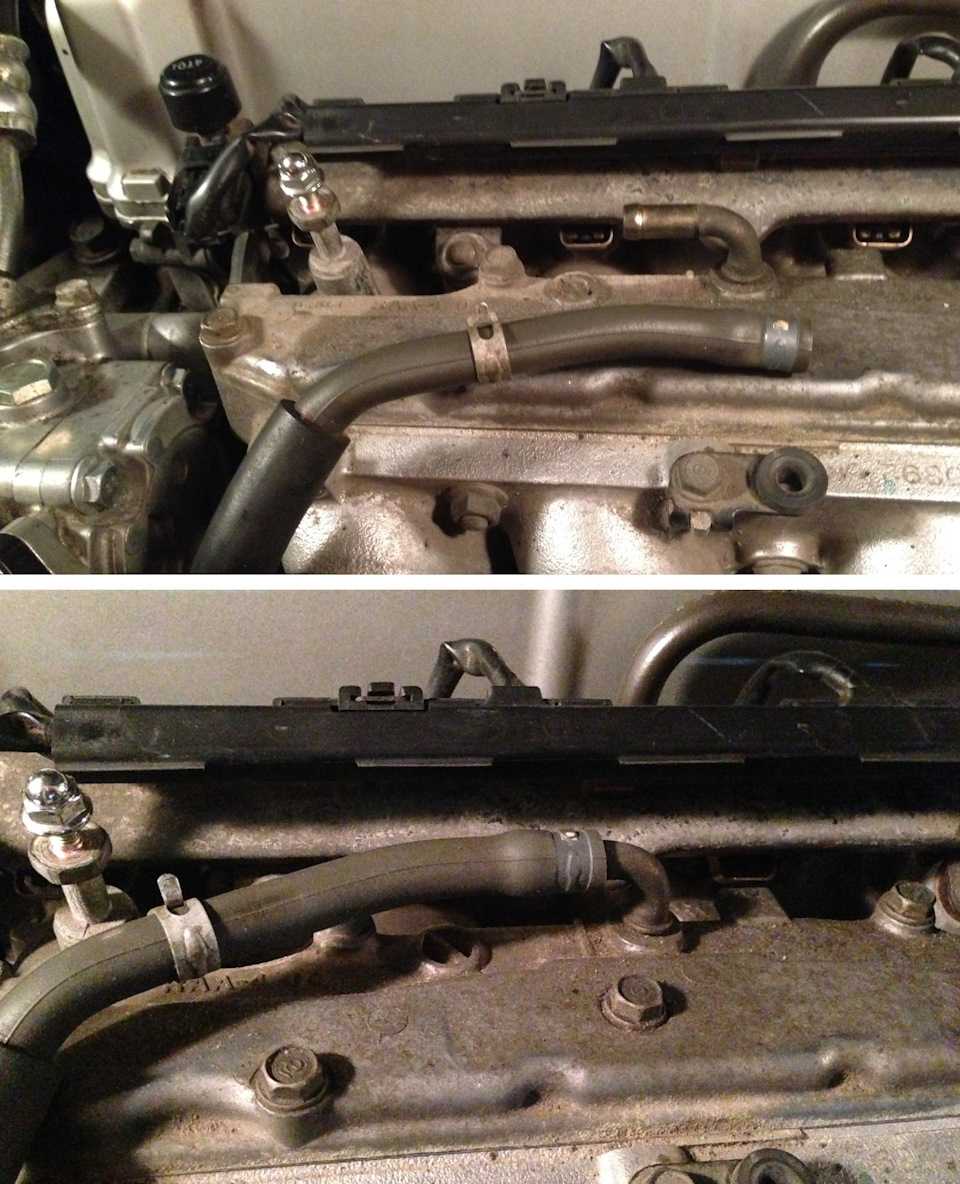

После замены сеточек клапанов VTC и VTEC решил проверить клапан вентиляции картера PCV и клапан управления передней опорой двигателя. Начал с системы PCV. Мой клапан не шелестел, масло не пил, жрать не просил. Но решил узнать я что это и как работает. Весь принцип работы вентиляции картера изображен на схеме работы системы PCV.
По моим наблюдениям клапан вентиляции создает вакуум в картере, выполняет роль блокировки обратного потока воздуха и закрытие клапана на неработающем двигателе. Других сверх-способностей этого клапана я не рассмотрел. Так как давление вакуума со штуцера входного коллектора открывает штатную пружину клапана уже на 800 об/мин. Таким образом этот клапан всегда открыт при работающем двигателе. Проверить клапан можно 3 способами: 1) Пережать шланг на работающем двигателе – должны услышать клацанье от действия пружины и закрытия клапана.
2) Отсоединив шланг от штуцера входного коллектора – дунуть в шланг на себя – воздух идет, от себя – блокировка — срабатывает поршень. А если скинуть шланг на работающем двигателе то обороты сразу возрастут до 2.000 об/мин и вы сможете оценить силу вакуума через этот штуцер.
3) Отсоединив шланг от клапана и накинув на него шланг подходящего диаметра и тоже дунуть.
В общем клапан работает как надо — на вход – не пропускает, на выход открывает. Хотел было открутить его – потом передумал – а зачем?! Да и усилие там не хилое 4,5 кгс*м.

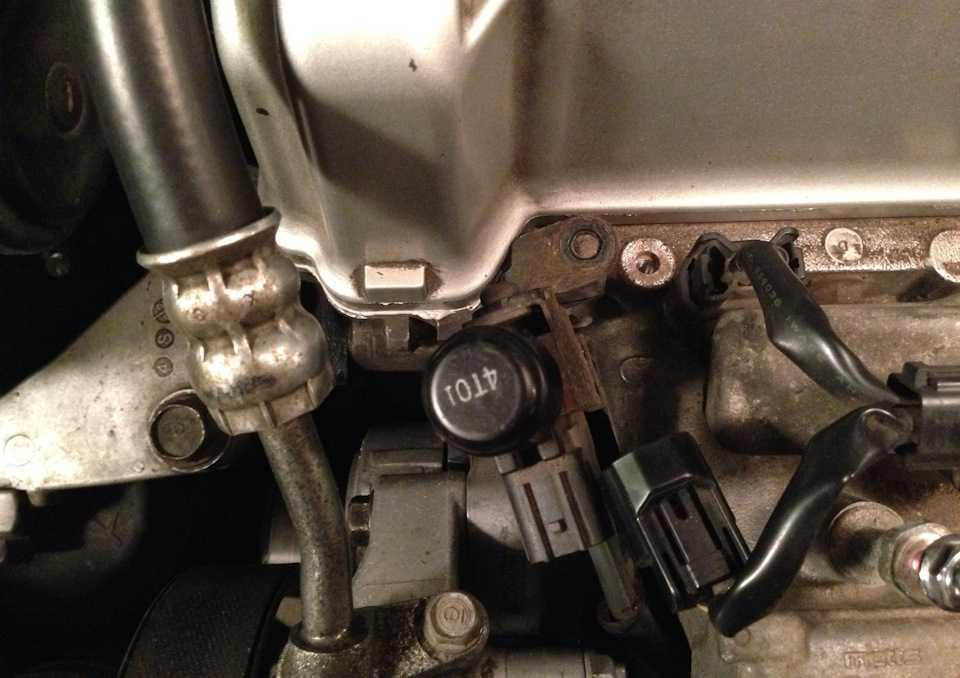

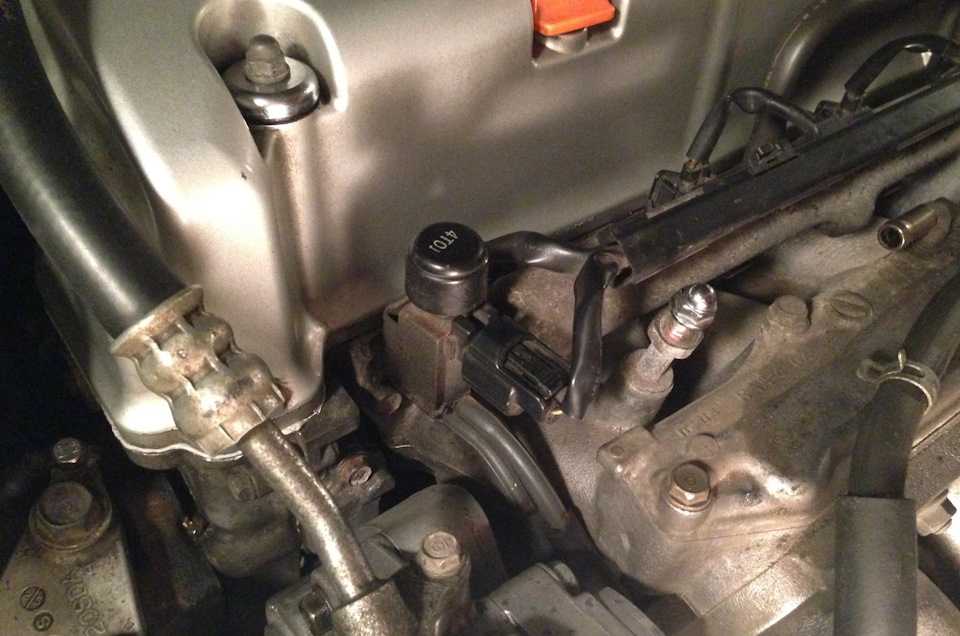

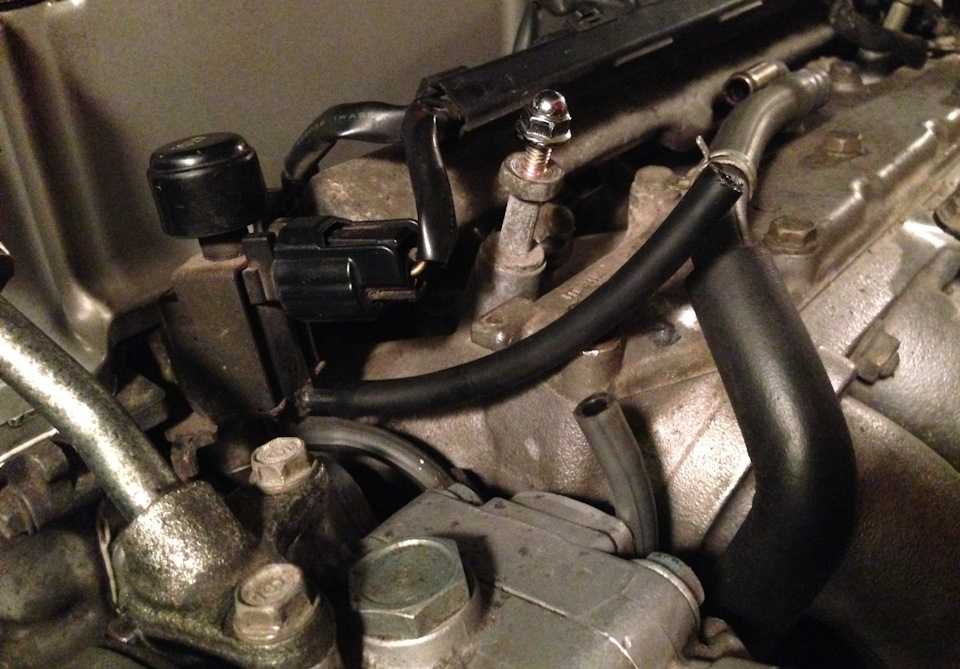

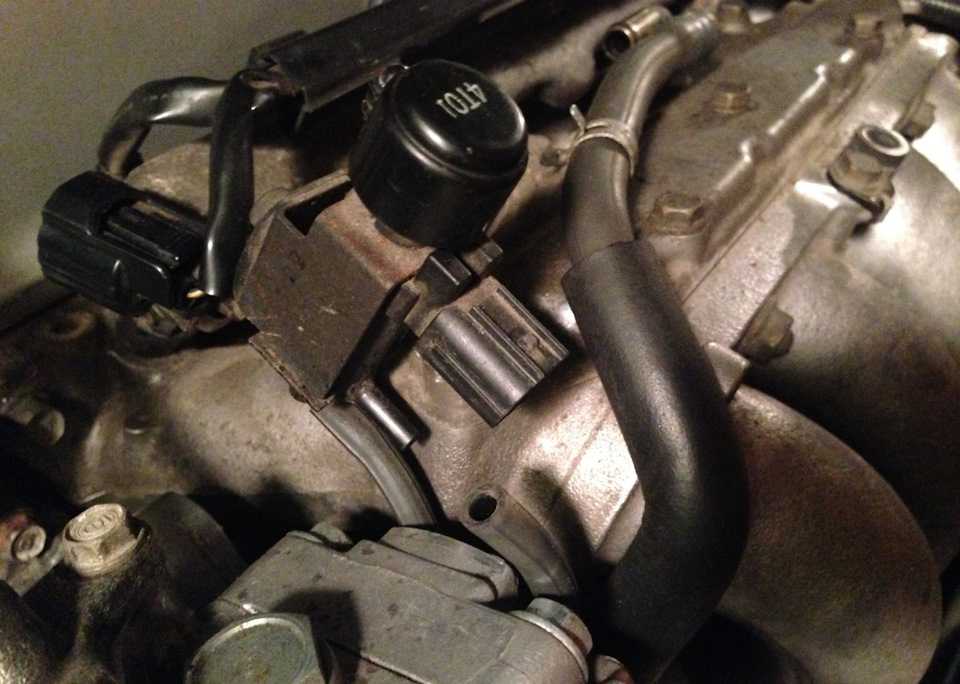

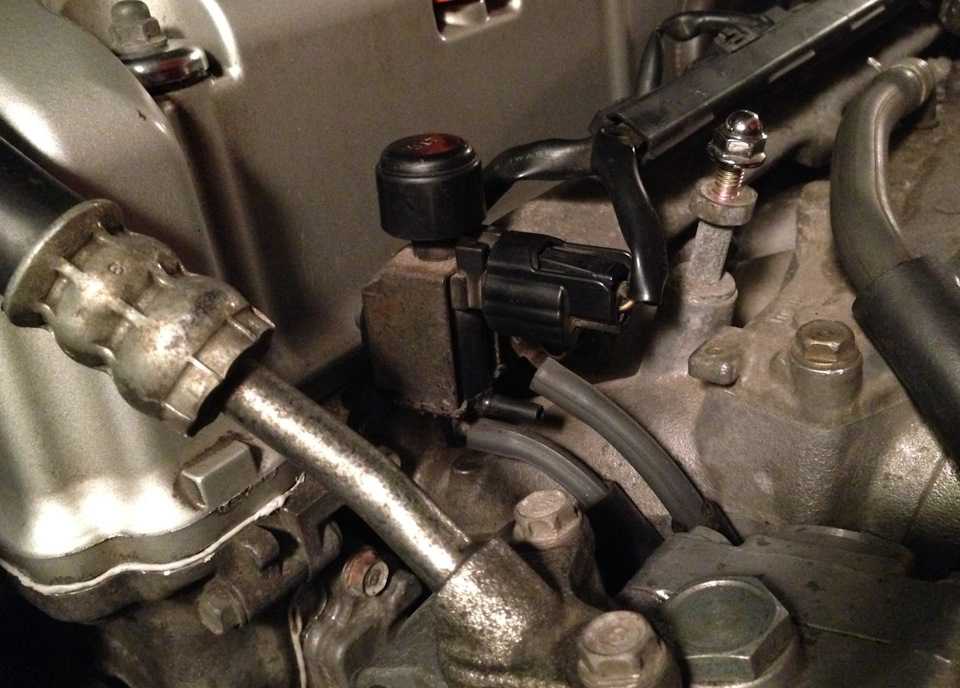

Далее — Клапан управления опорой двигателя. Вроде и стоит, может и работает, а может и нет.
Решил дунуть в верхний шланг – проверить как держит вакуум подушка. И не смог стянуть его с клапана – ибо присох он хорошо. Снял фишку, открутил клапан – чтобы можно было крутить его и отжимать шланг с разных сторон.
Снял шланг верхний – втянул воздух вроде держит вакуум подушка.
Полный размер Фото 009
Накинул трубку на верхний штуцер – решил дунуть в клапан. Дунул – а он сифонит… Как так – подумал я и решил снять его – подключить питание, проверить. Решил что умер мой клапан.

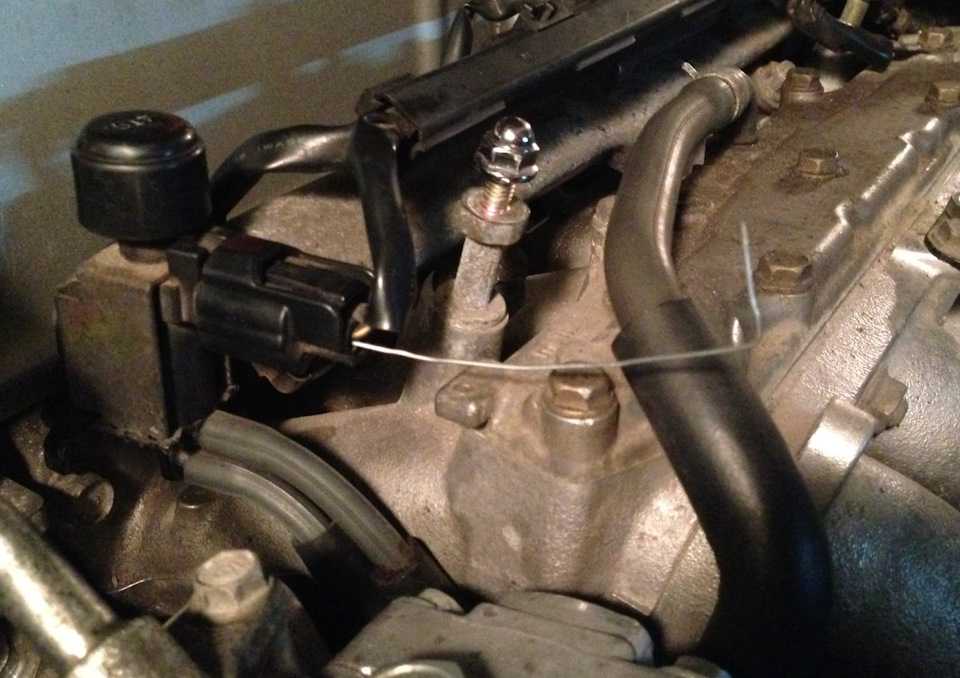

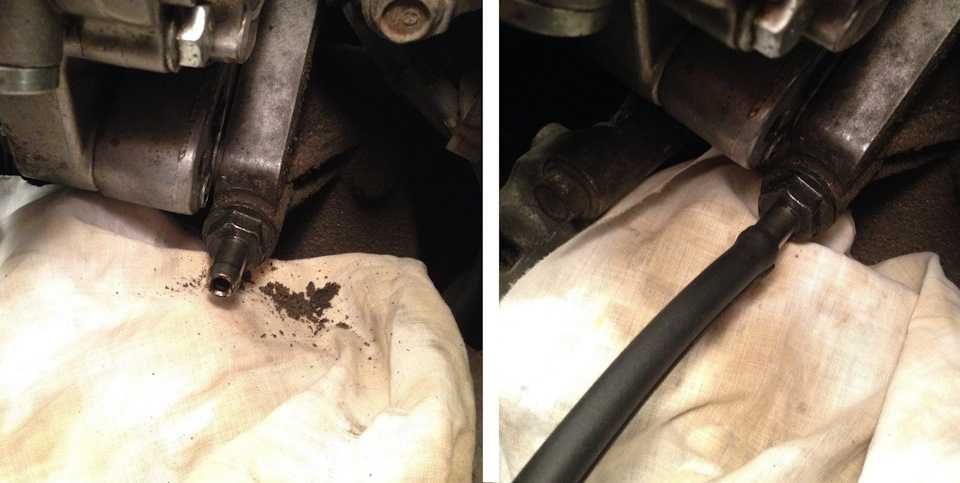

Снова не смог стянуть нижний шланг со штуцера – решил отцепить его с впускного коллектора.

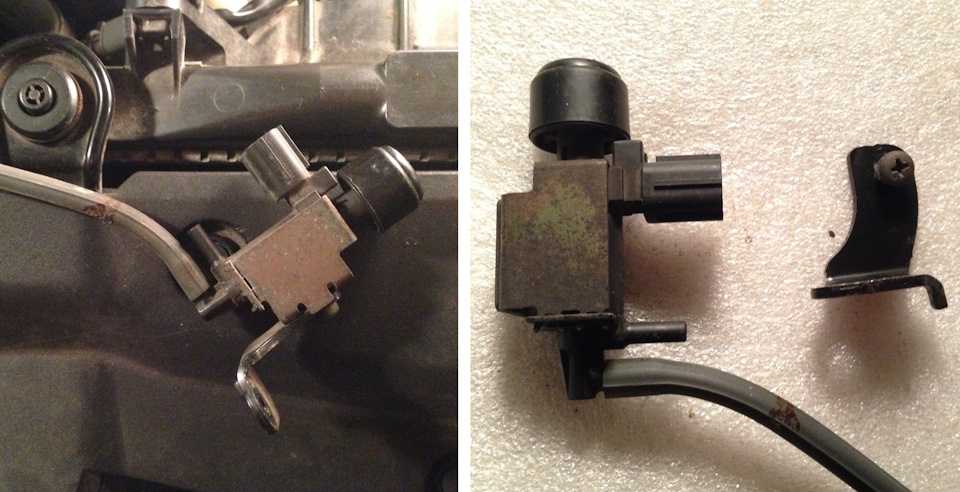

Снял, открутил ножку – принес домой для экспериментов.

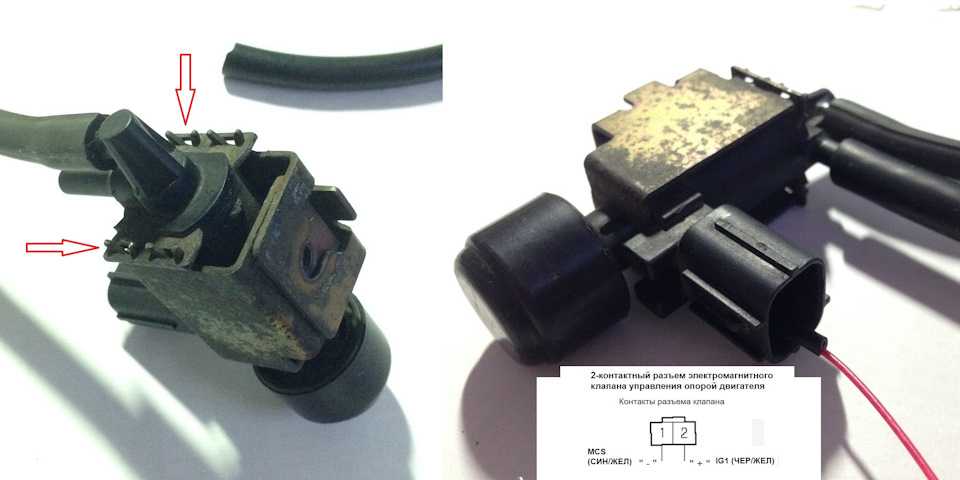

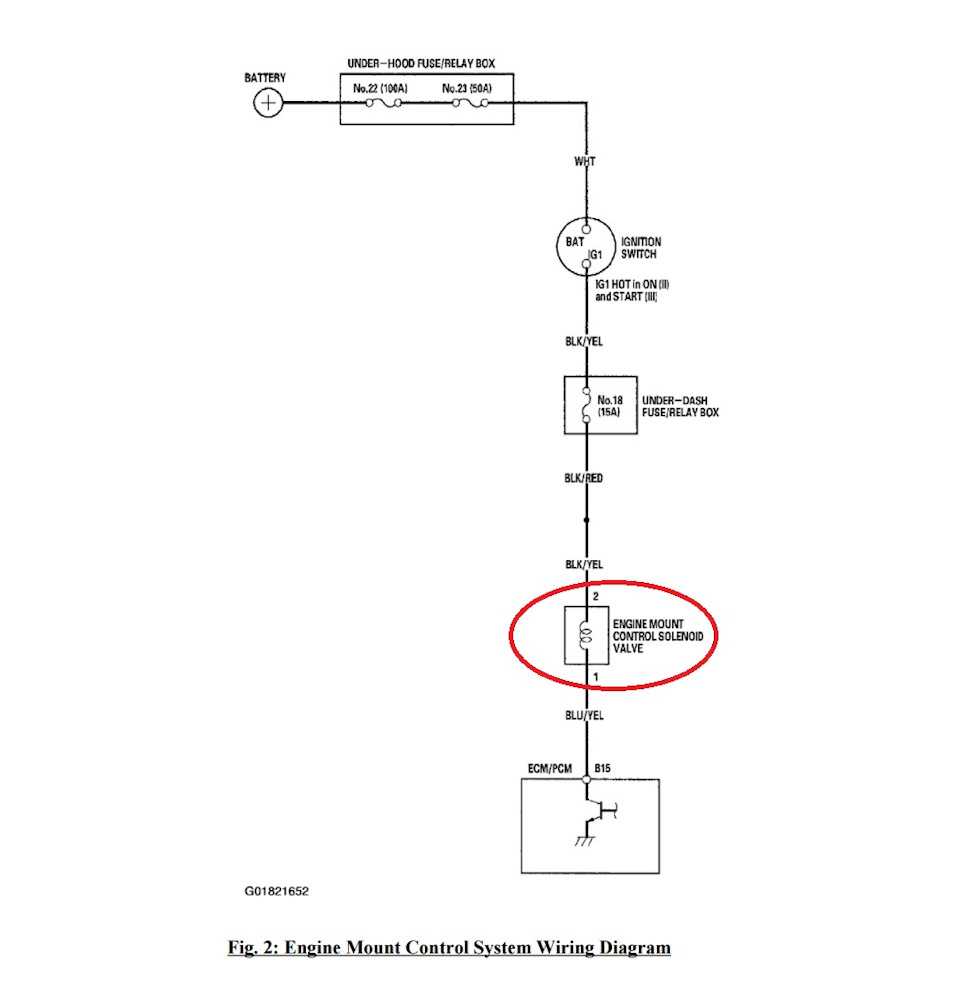

Посмотрел схему подключения клапана. +12В постоянный, . -12В идет с мозгов на включение клапана.
Готовился уже разбирать его. Накинул провода – подключил 12В, а клапан клацает. Накинул трубки на штуцера клапана – при выключенном состоянии – верхний шланг сифонит, но при включенном – он соединяет обе трубки и держит давление. Что и требуется при подключении подушки к входному коллектору.
Разбирать клапан не пришлось, так как он рабочий. Сквозняк в верхнем штуцере клапана при выключенном клапане – норма. Ставлю его назад, подсоединяю трубки, фишку.

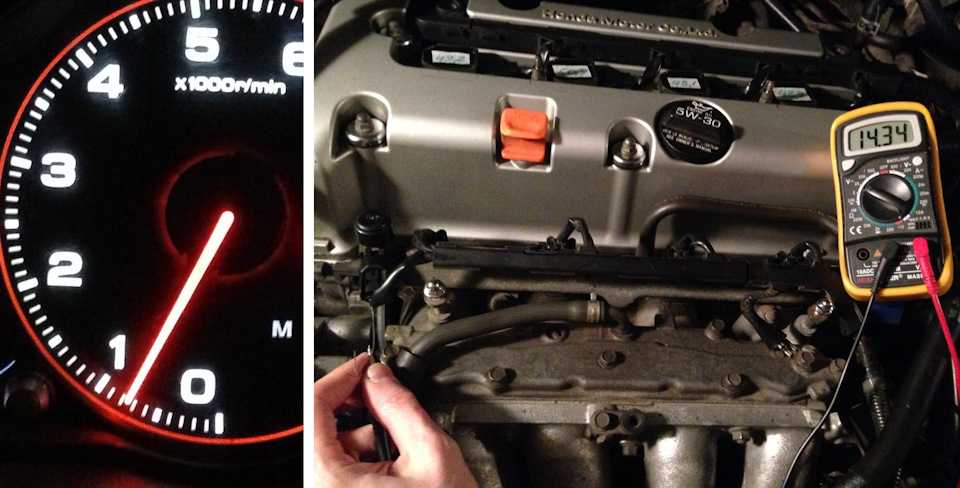

В левую минусовую клемму втыкаю скребку – измеряю вольтаж кинув + мультиметра на аккумулятор. На включенном зажигании – 0В, на заведенной — 0,4В.
Машина греется, обороты падают и вот на 800 об/мин на минусовой клемме клапана появляется бортовой минус и клапан включается.
Наконец то! А то я уже стал переживать что придется проверять проводку от мозгов — если нет командного минуса на клапан. Итак, мой клапан управления опорой двигателя срабатывает на оборотах до 800. При этом мало что меняется с вибрацией двигателя – ну может двигатель работает чуть более плавно. А так есть небольшая вибрация, отдающая в открытую дверь на низких оборотах. Из мануала можно сделать вывод, что передняя подушка приговорена – если она существенно не реагирует на включение клапана и отсос из подушки. С помощью скребки принудительно включал клапан (замкнув скребку на корпус) и на 1000 и на 2000 об/мин движка – ничего существенно с двигателем не менялось. Скинул верхний шланг на сработавшем клапане – в верхнем штуцере клапана сосет хорошо. Вакуум идет на подушку.
Подушка визуально целая, но возможно внутренние камеры воздух/масло нарушены. Буду наблюдать за легкой дрожью). Вот такая матчасть по клапанам PCV и подушки. До новых встреч.
