Датчик температуры на запуск двигателя хонда

Характеристика датчика температуры ОЖ

Итак, что представляет собой основной или дополнительный датчик температуры охлаждающей жидкости (ДТОЖ), какое его устройство, какие функции выполняет установленный в системе охлаждения элемент? Для начала предлагаем узнать, где находится датчик температуры двигателя и какие функции он выполняет.

Назначение и местонахождение

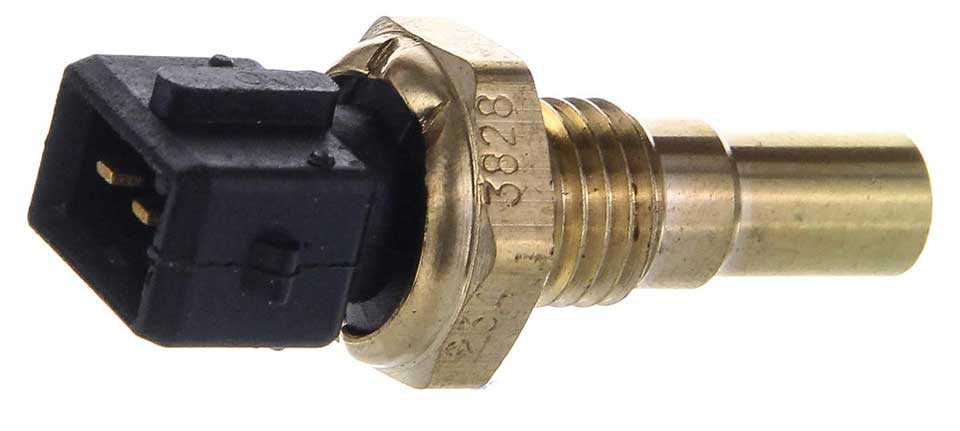

Датчик ТОЖ представляет собой устройство, использующееся для поддержки оптимальной работы основных узлов транспортного средства. Этот регулятор позволяет обеспечить быстрый прогрев двигателя, а также не допустить его перегрева

Датчик ТОЖ имеет небольшие размеры, тем не менее, его важность отрицать нельзя. Если датчик охлаждающей жидкости по каким-то причинам неисправен, это может привести к более серьезным последствиям

Особенно, если неисправность датчика температуры охлаждающей жидкости обнаружена несвоевременно.

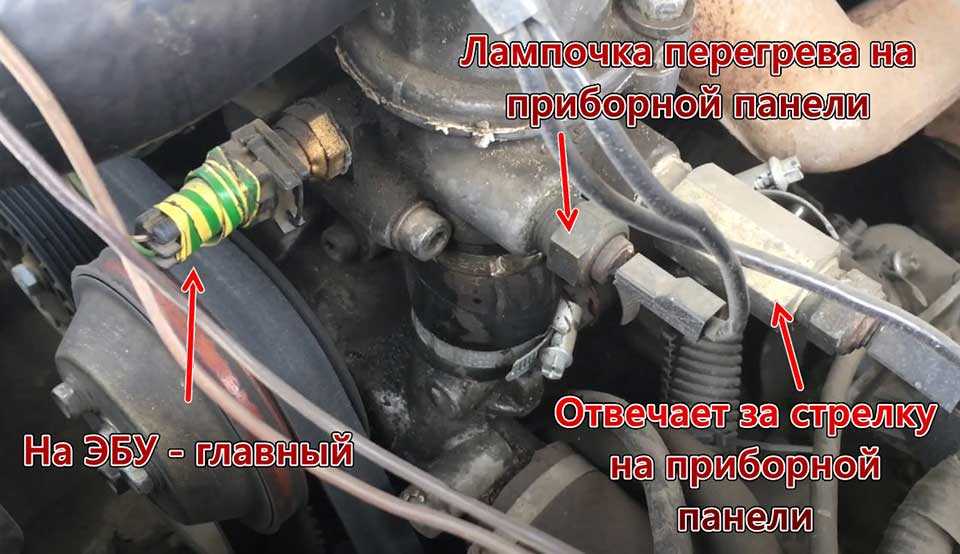

Место установки регулятора в Ладе

Сам регулятор представляет собой достаточно небольшое по размерам устройство, выполненное в пластмассовом корпусе и оснащенное стальной резьбой. Если вам интересно, где находится датчик температуры охлаждающей жидкости, то сейчас мы дадим на него ответ. С помощью резьбы устройство может устанавливаться и подключаться к выпускной магистрали головки БЦ, просто вкручиваясь в нее.

В зависимости от конструктивных особенностей авто, он также может стоять рядом с корпусом термостата или прямо на корпусе. Автомобильный температурный датчик должен стоять таким образом, чтобы он напрямую контактировал с расходным веществом. Соответственно, если уровень антифриза в системе будет слишком низким, то показания датчика могут быть некорректными.

Некоторые автолюбители путают понятия, для них ДТОЖ — это то же самое, что датчик уровня охлаждающей жидкости или датчик температуры и давления воздуха. Это в корне неправильно, поскольку датчик уровня охлаждающей жидкости используется для определения объема расходного материала. Его роль не так значима, как у ДТОЖ. Тем более, что датчик уровня охлаждающей жидкости стоит в расширительном бачке хладагента. В зависимости от конструктивных особенностей авто, может использоваться два ДТОЖ — один из них определяет температуру на выходе из мотора, а другой — из радиатора.

Устройство и принцип работы

Как работает датчик температуры охлаждающей жидкости? С расположением и предназначением разобрались, теперь рассмотрим конструкцию и принцип работы. Основным конструктивным компонентом является термистор-резистор, который меняет сопротивление датчика температуры охлаждающей жидкости в соответствии с температурным режимом. Этот компонент устанавливается в стальной корпус с резьбой, к которому подключена хвостовая пластмассовая часть, где находятся контакты, использующиеся для подключения проводки. Схема подключения датчика температуры охлаждающей жидкости довольно простая. Один контакт регулятора — это плюс, он подключается к ЭБУ, а второй — это минус, он соединяется с массой (автор видео — канал Valerii1986).

Чтобы устройство нормально работало, ему необходимо питание 5 вольт, которое подается от ЭБУ с помощью резистора, обладающего постоянным сопротивлением. Так как сам термистор имеет отрицательный коэффициент, уровень его сопротивления при увеличении температуры будет снижаться. Соответственно, будет падать и уровень напряжения, которое питает регулятор. В соответствии с падением этого параметра ЭБУ рассчитывает температурный режим мотора, а показания выводятся на приборную панель. Высокий уровень сигнала датчика температуры охлаждающей жидкости, о чем водитель может узнать по контроллеру с сигнальной стрелкой на приборке, может свидетельствовать о его неисправности.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Вопросы по аккорду лямбда зонд

Привет. Подскажите, если лямбда зонт косячит то комп его показывает сразу или надо замыкать перемычку. Если да то где она и чего замыкать. И второй вопрос что значит помыть дросель и датчик ХХ? Как это делается? Машина acord 2000 года cf4, f20b апонец

Спасиба, я вот почему и спрашивал, воткнул универсальный датчик, разницу не увидел, и чек не горит. Вообщем поэтому и появился вопрос, как узнать не зря ли все это затеял.

И попутно появился еще вопрос, погасла лампочка d4 на панели, вроде после того как скинул клеймы акума, неделю уже езжу не загорается.

Я так понял симптомы погасшего лямбда это 1. Повышенный расход топлива; 2. Падение мощности двигателя. Существует экспресс метод проверки?

Тут такое важное сообщение от MaxUs18, а его никто не найдет, так как название ветки обобщенное. Таких названий на этом форуме с полста насчитать можно. Предлагаю такие темы не пропускать (вопрос профессионалам, вопрос по аккорду, аккорд, подскажите по аккорду… и т.д.)

Предлагаю такие темы не пропускать (вопрос профессионалам, вопрос по аккорду, аккорд, подскажите по аккорду… и т.д.)

Ребята нужна помощь ! Аккорд 2000г. Европейка f18 в2 в сервисе нет разьема на такую машину и диагностика облом ! Проблема — зажигается значек что пол бака бензина хотя полный , левый поворот тоже сам врубается , стрелка спидометра падает на ноль на ходу ну и машинешка дергается когда такая бяка выходит . А так норма вроде . Научите однако !

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
3. Отсоедините от термоэлемента колодку с проводами.
4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Honda Accord: Проверка исправности функционирования и замена блока датчика измерителя температуры охлаждающей жидкости

Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Системы охлаждения, отопления / Проверка исправности функционирования и замена блока датчика измерителя температуры
охлаждающей жидкости

Прежде чем приступать к выполнению процедуры дождитесь полного остывания двигателя!ПРОВЕРКА
 ПОРЯДОК ВЫПОЛНЕНИЯ
1. Устройство индикации температуры охлаждающей жидкости состоит из вмонтированного
в приборный щиток автомобиля измерителя и датчика температуры, установленного на
блоке двигателя, непосредственно под распределителем зажигания (4- цилиндровые модели)
или вмонтированного в кожух термостата (модели V6). На некоторых моделях может быть
предусмотрено более одного температурного датчика, однако в системе индикации используется
всегда только один из них.Рассматриваемые в настоящем Руководстве автомобили оборудованы электрическими
вентиляторами систем охлаждения и кондиционирования воздуха. Старайтесь не приближать
руки к крыльчаткам вентиляторов, которые при включенном зажигании могут неожиданно
сработать даже при заглушенном двигателе.

2. Если измеритель показывает перегрев даже при однозначно холодном двигателе,
следует проверить электропроводку между панелью приборов и датчиком температуры
на наличие признаков короткого замыкания.
3. Если измеритель не функционирует вовсе, проверьте состояние его электрического
контура, быстро замкнув на массу идущий к датчику температуры провод при включенном
зажигании (двигатель запускать не следует). Если стрелка индикатора отклонится до
конца шкалы, замените датчик.Старайтесь не прикасаться к лопастям вентилятора системы охлаждения, который
может включаться даже при заглушенном двигателе!
4. Если стрелка останется неподвижной, проверьте на обрыв электропроводку цепи измерителя.
5. При отсутствии уверенности в исправности датчика температуры, измерьте его электрическое
сопротивление при холодном и при горячем двигателе. Сопротивление датчика должно
изменяться обратно пропорционально измерению температуры и при холодном двигателе
(ниже 57°С) составлять около 137 Ом. По мере разогрева двигателя сопротивление датчика
должно постепенно снижаться и при температуре 86 ÷ 101 °С достигнуть значения в
диапазоне 30 ÷ 46 Ом. Неисправный датчик подлежит замене.ЗАМЕНА
 ПОРЯДОК ВЫПОЛНЕНИЯ
Для замены датчика температуры просто выверните его из двигателя и быстро вверните
в освободившееся отверстие новый, резьбу которого следует заблаговременно смазать
герметиком (не следует пытаться воспользоваться для уплотнения посадки датчика тефлоновой
лентой, либо лентой ФУМ).Замена датчика температуры должна производиться на холодном двигателе! Приготовьтесь
к сбору проливаемой жидкости. Заменив датчик, проверьте уровень охлаждающей жидкости,
в случае необходимости произведите соответствующую корректировку (см. Главу Настройки
и текущее обслуживание).

Замена водяного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

Приступайте к выполнению процедуры только после полного остывания двигателя!

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистем …

Проверка исправности функционирования приводного электромотора вентилятора отопителя
и состояния компонентов его электрической цепи, замена компонентов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние всех клеммных соединений соответствующей электрической цепи.
Удостоверьтесь в полноте заряда батареи. Проверьте предохранитель № 56 в расположенном
в д …

Другое на сайте:

Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …

Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …

Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ — заменить его на заведомо исправный.

Потребуется:

• мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
• термометр (с пределом измерений не менее 100 оС);
• термостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

1. Перевести мультиметр в режим вольтметра;
2. Снять колодку с проводами с датчика и включить зажигание;
3. Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
4. Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

1. Перевести мультиметр в режим омметра;
2. Подготовить емкость с горячей водой (около 100 оС);
3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
4. Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Температура ОЖ, °С	Сопротивление ДТОЖ, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
9420

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | система охлаждения lada xray | система охлаждения лада веста | система охлаждения лада ларгус | система охлаждения лада гранта | система охлаждения лада калина | система охлаждения лада приора | система охлаждения 4х4 | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | датчики нива | система охлаждения нива | эсуд нива | универсальная статья

5

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива. Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.

Honda Accord 2007, engine Gasoline 2.0 liter., 155 h. p., Front drive, Manual — observation

а какая рабочая температура?у меня выше 75 не поднимается, только в пробках до 100

Выше 75 нет? Смотри-ка термостат, видимо подклинивший в открытом положении. У меня 86 градусов в любую погоду(масло 0W20 и антифриз новый с полной промывкой системы).

У меня 84-86°Не давно заклинил подщибник ехал с музыкой, повалил дым в салон, выключаю музыку слышу свист через 5сек. На панеле аккум загорелся, паркуюсь смотрю температура растёт, заглушил на 107°Снял ролик от подщибника осталось только обойма иду за новым подщибником в магазин, достою старый ремень всё собираю и еду дальше.Проехал где то 250км. И улетел на вахту.Родственники проверили антифриз не ушёл масло на верхней точке.Не перегрел я двигатель?На ГУ через елм327 показал 107°

Привет, просто в трёх словах: не переживай, всё норм у тебя

Просто по прилёту обратно ехать 500км до дома и подщибник стоит сейчас 203 от газелевского генератора за 160р. До этого стоял за 350р. С надписью (сделано в japan) но он умер из за короткого ремня в обход кодёра

Норм подшипник, цена не показатель. Кстати, тот же например SKF 6203 стоит

170р.Просто наблюдай, в дороге остановка, чтобы проверить визуально посветить фонариком(двигатель работает)

Да я дома наблюдал за подщибниками, смывал смазку и уже приличный люфт был, а вот если взять хороший китай люфта нету только смазки очень мало.

А надо смотреть какой именно подшипник, не забывай, что подшипники делятся на классы с разными характеристикиками, в том числе и «рабочим» зазором. Поэтому люфт ещё не показатель.

Моё мнение подщибник должен без люфта и с хорошей смазкой которыя не замерзнет -25.Я про натяжной ролик

Ну в качестве смазки можно равенол Арктик серию, в минус 50 работает, белководус не даст соврать

Норм подшипник, цена не показатель. Кстати, тот же например SKF 6203 стоит

170р.Просто наблюдай, в дороге остановка, чтобы проверить визуально посветить фонариком(двигатель работает)

А так уже купили родственники новый ремень и подщибник на дорогу.А то мне всю ночь ехать домой.

Замена ДТОЖ и сброс ошибки

1. Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
2. Удалить код из памяти ЭБУ. Для этого:

— надавить и удерживать кнопку сброса пробега;

— повернуть ключ зажигания;

— высвечиваются все позиции на ЖКИ;

— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;

— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;

— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;

— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.

Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

• -60 С — 2,13 В;
• -40 С — 2,33 В;
• -20 С — 2,53 В;
• 0 С — 2,73 В;
• +40 С — 3,13 В;
• +80 С — 3,53 В;
• 105 С — 3,83 В;
• 125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

• 128 С — 80,8 Ом;
• 100 С — 177 Ом;
• 80 С — 332 Ом;
• 60 С — 667 Ом;
• 40 С — 1459 Ом;
• 20 С — 3520 Ом;
• 0 С — 9420 Ом;
• -20 С — 28680 Ом;
• -40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Honda Accord: Проверка исправности состояния и замена датчика скорости движения автомобиля (VSS)

Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Управление двигателем / Проверка исправности состояния и замена датчика скорости движения автомобиля
(VSS)

VSS установлен на картере трансмиссии и представляет собой датчик с переменным
магнитным сопротивлением, начинающий вырабатывать импульсы напряжения, как только
скорость движения автомобиля переваливает за значение 4.8 км/ч (3 мили в час). Импульсы
с датчика поступают на РСМ и используются модулем при управлении продолжительностью
времени открывания инжекторов впрыска топлива и переключением трансмиссии. На моделях
с РКПП используется один VSS, на моделях, оборудованных АТ, предусмотрено два датчика
скорости: один соединен с вторичным валом коробки передач, второй, — с промежуточным
валом, и выход любого из них из строя приводит к проблемам с переключением трансмиссии.ПРОВЕРКА
 ПОРЯДОК ВЫПОЛНЕНИЯМодели с РКПП
1. Рассоедините разъем жгута электропроводки датчика. Вольтметром измерьте напряжение
на разъеме (со стороны жгута). Положительный щуп вольтметра следует подсоединять
к клемме черно-желтого провода, отрицательный — к массе. На разъеме должно иметь
место напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки
VSS на участке между датчиком и монтажным блоком предохранителей (слева под панелью
приборов). Удостоверьтесь также в исправности собственно предохранителя. При помощи
омметра проверьте наличие проводимости между клеммой черного провода разъема и массой.
Если проводимость отсутствует, проверьте состояние черного провода и качество его
клеммных соединений.
2. Поддомкратьте передок автомобиля и установите его на подпорки. Подоприте противооткатными
башмаками задние колеса и переведите трансмиссию в нейтральное положение. Подсоедините
к VSS электропроводку, включите зажигание (двигатель не запускайте) и опробуйте
вольтметром клемму сигнального (сине-белого) провода с обратной стороны разъема
(отрицательный щуп подсоедините к массе кузова). Удерживая одно из передних колес
неподвижным,
вручную повращайте противоположное, — напряжение должно колебаться в пределах от
нуля до 5 В, в противном случае замените VSS.Модели с АТ
3. Отсоедините электропроводку от соответствующего датчика скорости. При помощи
омметра измерьте сопротивление между двумя клеммами датчика. Номинальное значение
составляет приблизительно 400 ÷ 600 Ом, — в противном случае замените датчик.

ЗАМЕНА
 ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините от датчика скорости электропроводку.
2. Выверните крепежный винт и снимите датчик с картера трансмиссии.
3. Установка производится в обратном порядке. Не забудьте заменить уплотнительное
кольцо.

Замена датчика детонации

ПОРЯДОК ВЫПОЛНЕНИЯ

Прежде чем приступать к выполнению процедуры, дождитесь полного остывания двигателя.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стер …

Проверка исправности функционирования и замена клапана стабилизации оборотов
холостого хода (IAC)

Общая информация

Когда двигатель работает на холостых оборотах, состав воздушно-топливной смеси контролируется
при помощи клапана стабилизации оборотов холостого хода (IAC). Активация клапана
I …

Другое на сайте:

Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …

Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …

Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …

Признаки неисправности

Прежде чем узнать, как проверить датчик воздуха, следует рассмотреть, в каких обстоятельствах нужно заподозрить неисправность именно этого элемента системы. Если контрольное устройство вышло из строя, автомобиль будет глохнуть при остановках на светофоре. В этом случае водителю придется придерживать во время ожидания зеленого света педаль газа.

На неисправность датчика холостого хода указывают также нестабильные обороты мотора. Это слышно даже без применения специальной техники. Также мотор приходится долго прогревать. Даже в теплую погоду старт автомобиля становится проблематичным. Даже после прогрева длительное время приходится ехать на «подсосе». Также водитель может заметить, что при переведении рычага трансмиссии на нейтральное положение мотор начинает работать нестабильно. При этом он может даже заглохнуть. В этом случае потребуется проверить именно датчик холостого хода.

9. Система электронного впрыска топлива (PGM-FI)

Замена датчика состава топливовоздушной смеси (A/F)

1. Отсоединить разъем (А) датчика состава топливовоздушной смеси (A/F), затем снять датчик (В).

*В 44 Н·м 07LAA-PT50101 A*

Тип двигателя R20A

*В 44 Н·м 07LAA-PT50101 A*

Тип двигателя K24Z

2. Произвести установку датчика в обратной последовательности.

Замена датчика положения распределительного вала (СМР) (тип двигателя R20A)

1. Отсоединить разъем датчика положения распределительного вала (CMP) (А).

*C В А 12 Н·м*

2. Снять датчик положения распределительного вала (СМР) (В).

3. Произвести установку датчика в обратной последовательности, с заменой уплотнительного кольца (С) на новое.

Замена датчика В положения распределительного вала (СМР) (тип двигателя K24Z)

1. Отсоединить разъем (А) и шланги (В) от клапана (С) продувки рабочей емкости системы улавливания паров топлива (EVAP), затем снять клапан в сборе.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.
