Проверка/регулировка установки угла опережения зажигания

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов)
Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Honda Accord H23A VTS 2.3 無限MUGEN › Бортжурнал › HONDATA настройка смеси и зажигания

Наконец то я стал счастливым обладателем правильного мозга для хонды на борту появилась HONDATA

Инструмент не хитрый все интуитивно понятно. Особенно порадовал Даталогер и возможность записи лога при определенныхусловиях скажем тапок в пол или выносная кнопка. После записи все понятно где что делает мозг не только по топливным картамно и по корректировкам поправкам от темпа воды воздуха дроселя и т.д в общем все на лодоне.

ну собственно полетели. как обычно есть вопросы ответов не очень

Настроить смесь получилось достаточно быстро сейчас смеськруиз 15,5-14,7 средняя нагрузка 13,5 высокая нагрузка 12,5 при давлении 0,45 барав хондате есть авто настройка смеси но, , если хочешь сделать хорошо сделай сам ))особо расписывать нечего ))) тут добавил тут прибавил. прокатился сного правки…смесь готова! но углы зажигания остались прежними так сказать заводскими и не бустными))

2. Синхронизация зажигания с Hondata

Приобрел простейший стробоскоп с синхронизатором по искре первого цилиндра указал в хондате Set timing 15 градусов иподкрутил трамблер пока не совпали метки на корпусе и маховике.

Тут наступает самое интересное и неведонное, опасное и плачевное. на пути встречается

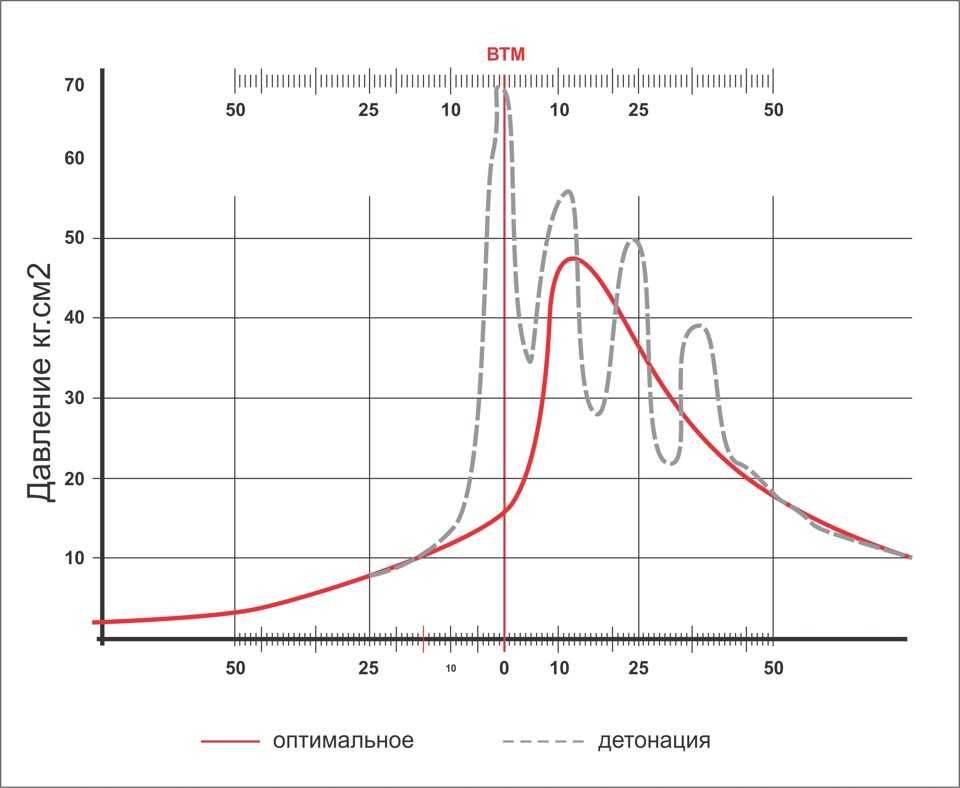

Детонационное сгорание — аномальный процесс сгорания, при котором наиболее удаленная часть топливо-воздушной смесиобъемно самовоспламеняется с образованием ударных волн.

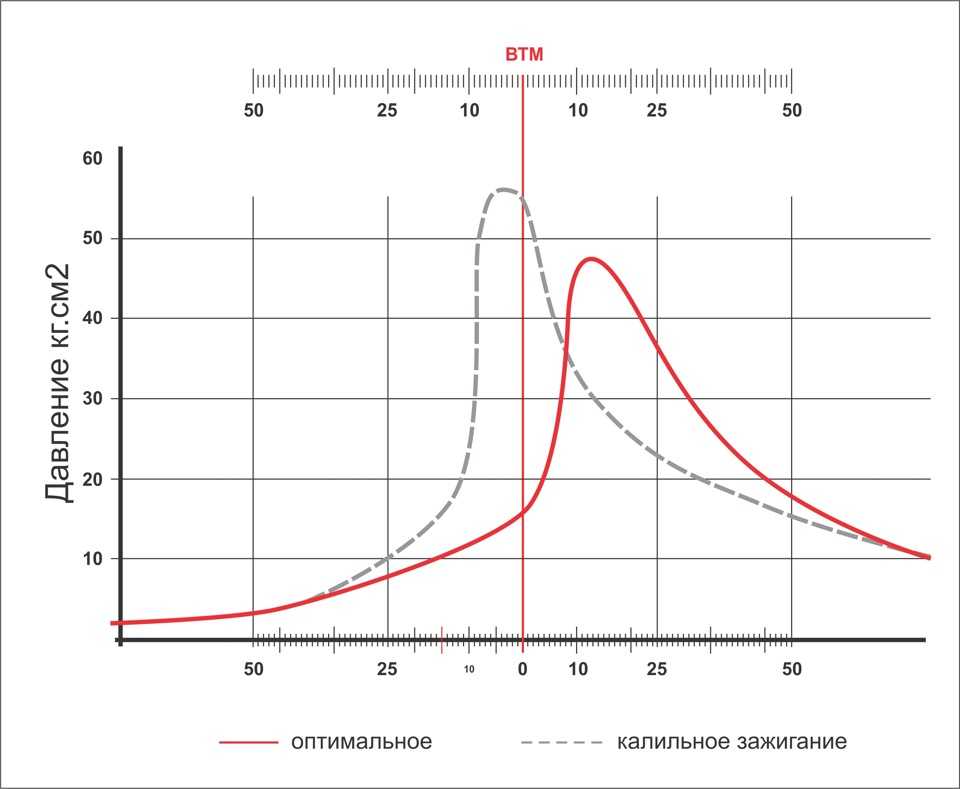

Калильное зажигание — это преждевременное самовоспламенение топливо-воздушной смеси от раскаленного вещества, например нагара,образовавшегося в камере сгорания, или от перегретых (более 700…800°С) деталей — свечей зажигания, головки, выпускных клапанов и др.

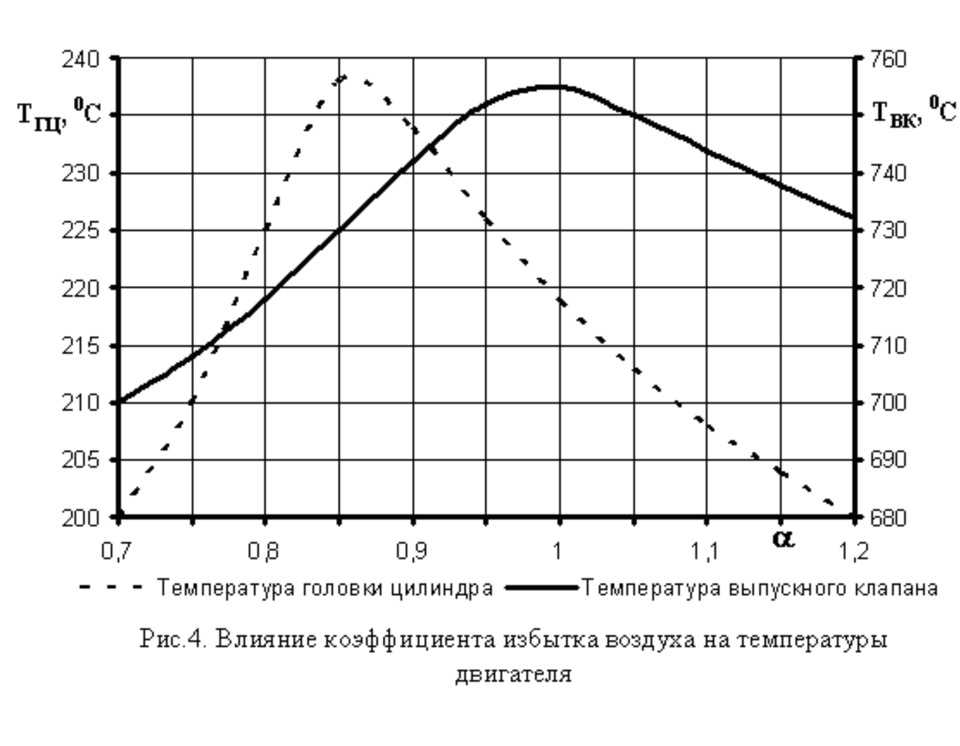

Для избежания негативных влияний )) нужно чтоб зажигание было в нужное время и в нужном месте.примерно ! повторяю примерно нарисовав схемку выясняем сколько времени горит смесь.

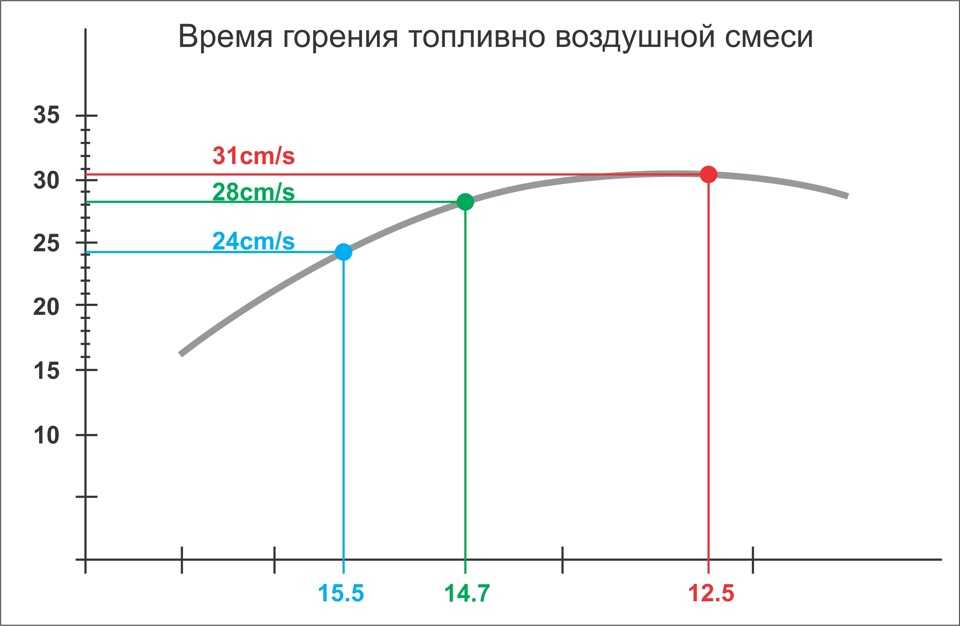

опираясь от данных оптимальной смеси 14,7:1 получаем 28см/с как говорят многие источники примерно 28-30градусовповорота коленвала.

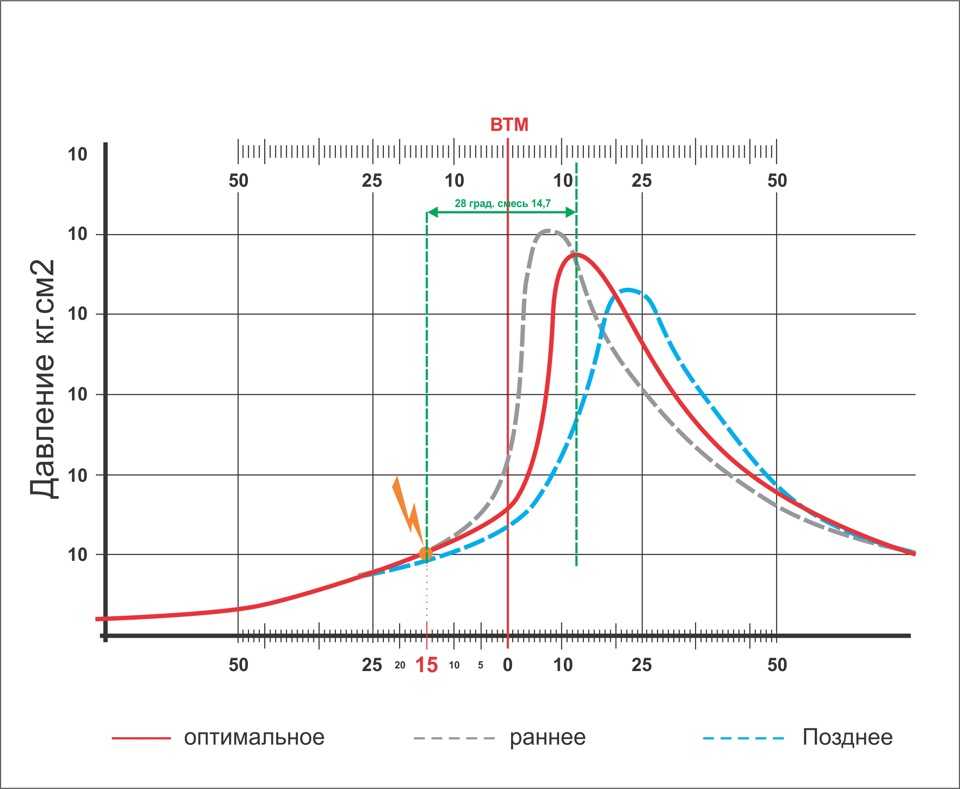

Опираясь на теорию при зажигании в 15градусах до ВТМ смесь сгорит именно в 10-12 градусахпосле ВТМ где и есть золотая середина и максимальное давление в камере сгорания.

На холостом ходу понятно все хорошо и смесь 14,7но ситуация изменится когда хотябы один из факторов изменитьсясмесь теперь у нас 12,5:1 и скорость горения у нее больше 30-31см/сиз теории. смесь будет гореть 30-31 градуса коленвала.а это значит нужно зажечь смесь примерно на 20-22 градуса до ВТМи это примерно подтверждает данная схемка. влияние угла опережения

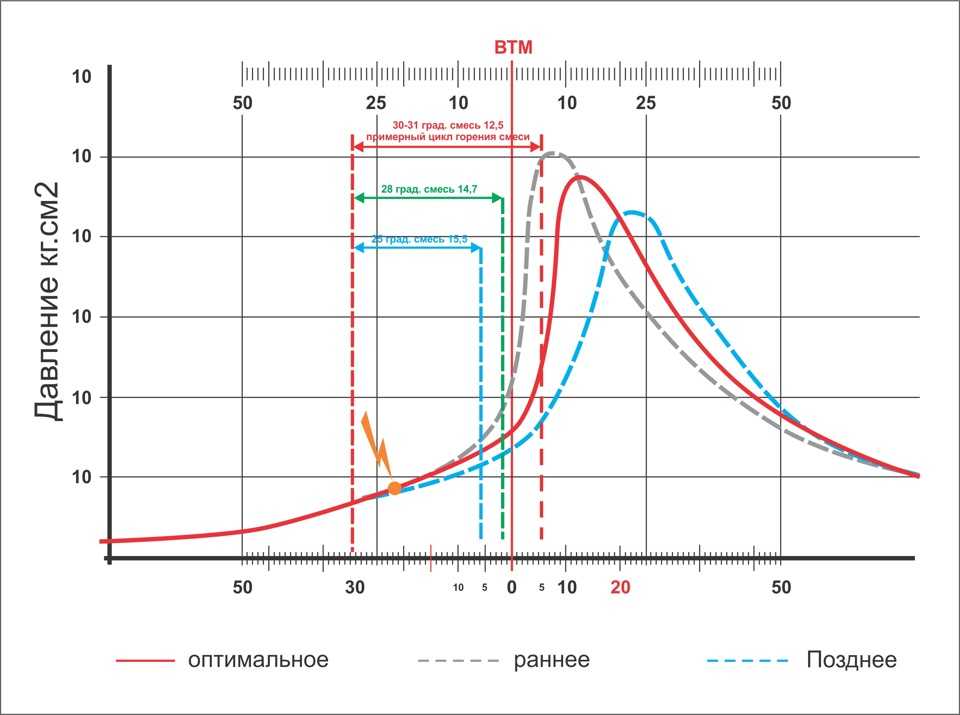

И выглядит более детально это так.

Все время удивляли своей провотой люди . кто настроил или подстроил на САВке от Apexiтурбомотор )) ладно подправить смесь. но карты на бусте кто ему покажет.

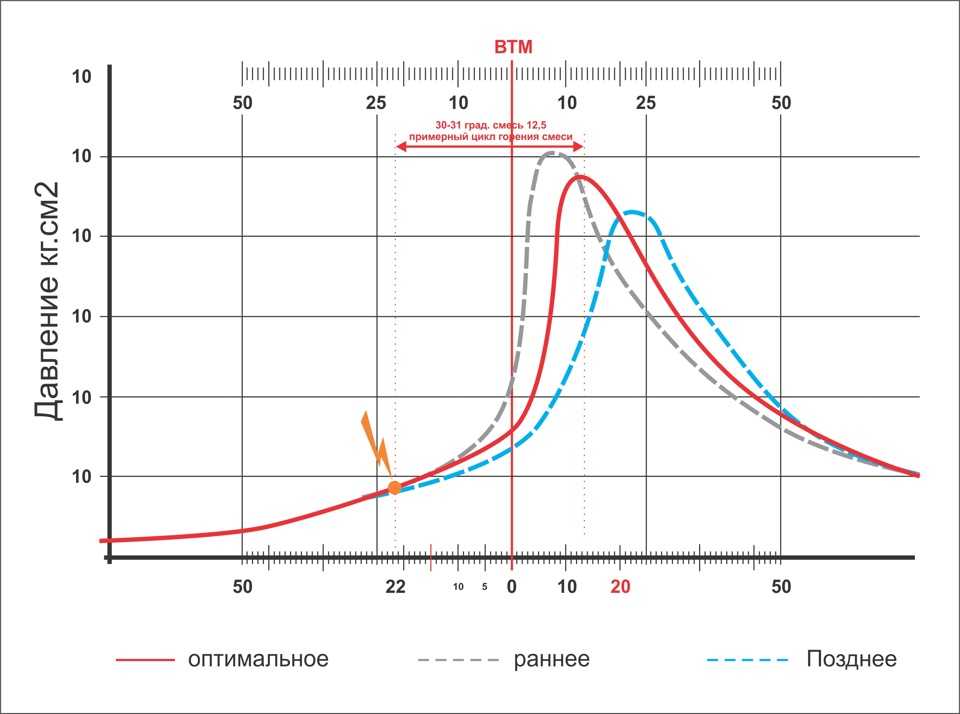

условно заводской угол. на довтековой карте в зоне 6000 оборотов 30градусов.

а это очень интересная картина

Так что сейчас тесты )) мешает только снег и лед.скоро покупка правильного ЕГТ для замера температуры выхлопного и нужно чем то слушать детонацию.

Всем нормальной смеси не высокой температуры и оптимального угла )) в новом году!

Как правильно выставить зажигание

Перед тем, как выставить зажигание, нужно вспомнить, что при проведении любых монтажных работ с автомобилем все снятые детали необходимо очищать от грязи и жира. Также не лишним будет очистить шкалу, а для облегчения считывания показателей — обозначить белым маркером центральную метку, соответствующую ВМТ.

Не используйте одежду, которая может застревать между агрегатами под капотом.

Все внутренние детали трамблера содержатся под напряжением системы зажигания. Если трамблер неисправен, то попытка регулировки свечей может привести к поражению электрическим током. В автомобиле должен быть поднят стояночный тормоз для предупреждения его скатывания.

6.10. Проверка установки угла опережения зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

Описываемая ниже процедура рассчитана лишь на
проверку базовых установок, произведенных на заводе-изготовителе.
Возможность корректировок не предусмотрена, ввиду чего, единственной
целью настоящей проверки является оценка исправности функционирования
бортового процессора. Если в ходе диагностики системы зажигания
(см. Раздел

Проверка функционирования системы зажигания) выявить причин нарушения установок угла опережения
зажигания не удается, следует заменить РСМ, для чего автомобиль
необходимо отогнать на станцию техобслуживания.

1. Запустите двигатель и прогрейте его до нормальной рабочей температуры.

2. Проверьте и, в случае необходимости, отрегулируйте обороты холостого
хода (см. Главу

Настройки и текущее обслуживание).

3. При выключенном зажигании отыщите под капотом
ярлык VECI и внимательно ознакомьтесь с изложенными в нем
инструкциями по установкам угла опережения зажигания. Особое
значение имеет правильность установки оборотов холостого хода,
так как частота вращения двигателя напрямую связана с углом
опережения зажигания. Приготовьте все необходимые инструменты.

   — 1 — Вакуумные пробки — Все отсоединяемые
вакуумные шланги должны немедленно закупориваться. Для этой
цели выпускаются пробки различного размера и конфигурации

   — 2 — Стробоскоп с индуктивным подключением
— Обеспечивает пульсацию яркого, остронаправленного луча,
синхронизированную с моментами искрообразования на электродах
свечи зажигания первого цилиндра. Подсоединяется к ВВ проводу
свечи первого цилиндра в соответствии инструкциями изготовителей

   — 3 — Специальный гаечный ключ — На некоторых
моделях доступ к прижимному болту распределителя ограничен
и его отдавание с применением ключа обычной формы делается
крайне затруднительным

4. При выключенном зажигании, в соответствии с инструкциями изготовителей
подсоедините стробоскоп. Питание на стробоскоп обычно подается от
бортовой аккумуляторной батареи. Приемный индуктивный датчик лампы
устанавливается на ВВ провод свечи зажигания первого цилиндра (см.
Спецификации к Главе

Двигатель).

5. Проводом-перемычкой закоротите между собой клеммы 8 и 13 диагностического
разъема (DLC), — это переведет РСМ в режим базовых установок угла
опережения зажигания.

6. Отыщите установочные распределительные метки
шкиве коленчатого вала.

7. Запустите прогретый до нормальной рабочей температуры двигатель
и направьте луч стробоскопа на установочный указатель.

8. Высвечиваемая лучом стробоскопа красная метка на шкиве коленчатого
вала, оставаясь неподвижной, должна оказаться совмещенной с указателем.

9. При выявлении нарушений в установках отгоните автомобиль на станцию
техобслуживания для выполнения диагностики РСМ.

10. Заглушите двигатель и снимите стробоскоп.

11. Снимите провод-перемычку с клемм диагностического разъема.

Что такое угол опережения зажигания и зачем нужна его регулировка

В работе двигателя внутреннего сгорания важно, чтобы топливная смесь сжигалась в определённый момент времени. Когда положение поршня будет находиться в верхней точке, свеча даёт искру и происходит процесс сгорания

Он даёт толчок поршню и приводит во вращение коленвал. Угол опережения зажигания – это определённый градус положения ВМТ (верхняя мёртвая точка). Если он сдвигается, то зажигание будет проходить раньше необходимого времени или позже его.

Сегодня в автомобилях используются разные типы силовых агрегатов. Существуют определённые методики расчёта под каждый тип и, соответственно, инструкции по установке правильного угла опережения зажигания. Регулировку делают с помощью стробоскопа или контрольной лампы. В зависимости от вида топлива и модели двигателя угол опережения выставляют разный.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

  • Стробоскоп;
  • Набор ключей;
  • Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

  1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

    . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

  2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
  3. Послабляем гайки крепления распределителя;
  4. Включаем зажигание, но авто не заводим;
  5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
  6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Техническое обслуживание системы зажигания

Военная Энциклопедия — историко-архивный военно-патриотический портал

главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум

военная техника ☆ статьи по устройству ВАТ ☆



При ТО-1 очищают поверхности приборов зажигания от пыли и грязи, проверяют плотность крепления всех разъемов экранирующих шлангов проводов высокого напряжения и разъемов проводов низкого напряжения.

При ТО-2 смазывают валик и втулку ротора распределителя зажига­ния; осматривают распределитель и проверяют установку зажигания; вы­ворачивают свечи, проверяют и регулируют зазор между их электродами; протирают съемные детали свечей, проверяют состояние изоляции проводов и их крепление.

При четвертом ТО-2 снимают, осматривают и устраняют неисправ­ности распределителя зажигания.

При СТО проверяют систему зажигания, чтобы избежать затруднен­ного пуска холодного двигателя зимой.

Валик распределителя смазывают через колпачковую масленку, ввернутую в его корпус. С этой целью масленку поворачивают на 1/2…1 оборот; если требуется в масленку закладывают смазку Литол-24. Втулку ротора смазывают 4…5 каплями масла, применяемого для двигателя.

Зазор между электродами свечей проверяют с помощью специального круглого щупа. Установка нормального зазора производится подгибанием бокового электрода.

При снятии распределителя зажигания с двигателя его разбирают, осматривают все элементы, очищают от грязи и пыли, собирают и прове­ряют его работу на специальном стенде.

Рис. 76. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала; 3 -риска, на фланце корпуса привода распределителя; 4 — верхний фланец корпуса привода распределителя; 5 — паз на валу привода распределителя: 6 — нижний фланец корпуса распределителя.

Установку зажигания выполняют в случае снятия с двигателя рас­пределителя или при нарушении опережения зажигая. Порядок выполнения этой работы следующий:

  1. устанавливают поршень первого цилиндра в положение за 4,5 до ВМТ. Для этого выворачивают свечу, закрывают отверстие бумажной пробкой и провертывают коленчатый вал до выталкивания пробки, после чего устанавливают метку на шкиве коленчатого вала (рис.76) между цифрами 3 и 6 на шкале указателя установки зажигания;
  2. устанавливают паз 5 на верхнем торце вала распределителя так, чтобы он находился на одной линии с дисками 3 на верхнем фланце корпуса привода распределителя и был смещен влево и вверх от центра вала;
  3. вставляют привод распределителя в гнездо блока, обеспечивая перед этим соосность отверстий под болты в нижнем фланце корпуса привода и резьбовых отверстий в блоке;
  4. в установленном на место приводе распределителя располагают паз валика параллельно оси, соединяющей отверстия на верхнем фланце кор­пуса привода;
  5. проворачивают коленчатый вал на два оборота при этом метка на шкиве должна быть между цифрами 3 и 6 на указателе зажигания; ставят на место распределитель так, чтобы пластины октан- корректора были направлены вверх, снимают крышку экрана, экран и крышку распределителя и поворотом корпуса распределителя совмещают красные метки на роторе и статоре датчика импульсов, при этом ротор отжимают против хода часовой стрелки для выбора зазоров. В этом положении закрепляют корпус распреде­лителя и затягивают болт крепления верхней пластины октан-корректора;
  6. устанавливают крышку распределителя и экран, проверяют правиль­ность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

Проверяют правильность установки зажигания пробегом. При движении на прямой передаче со скоростью 30 км/ч на ровной дороге резко нажимают на педаль дроссельных заслонок. Если при этом скорость возрас­тает до 50 км/ч и слышны слабые быстроисчезающие детонационные стуки, то зажигание установлено правильно. Если стуки «отсутствуют, то угол опережения зажигания увеличивают, если стуки, сильные — уменьшают. Кор­ректировку угла зажигания производят октан-корректором. Перед пробе­гом автомобиля двигатель должен быть прогрет до 75-80°.

Метки: техническое обслуживание ☆ устройство автомобиля ☆ электрооборудование автомобиля ☆

Устройство и работа приборов системы зажигания < Пред. След. > Неисправности системы зажигания

Только качественная недорогая мебель производства России. Вся мебель проверена специалистами.

  • Контакты:
  • +7
  • с 9:00 до 20:00 ежедневно
  • Москва

Военная Энциклопедия. Карта сайта.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

  1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
  2. После ремонта двигателя, сопровождавшегося его разборкой.
  3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
  4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
  5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Разница между инжекторной и карбюраторной системами зажигания

Поэтому очень важно, чтобы угол опережения зажигания был выставлен правильно. А сделать это можно и самостоятельно

Сразу отметим, что бензиновые силовые установки используют разные системы питания – карбюраторную (устаревшая и на новые авто уже не устанавливается, но встречается еще очень часто) и инжекторную.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Провалилась педаль сцепления, причины и что делать?

В современных инжекторных авто такая операция, как установка угла зажигания не требуется. Все потому, что за работу системы зажигания отвечает электронный блок управления.

В него закладывается вся информация, касающаяся момента зажигания, и он ей полностью следует.

В таком авто все работает так: многочисленные датчики, установленные на моторе, передают данные на ЭБУ.

На их основе он и отдает команды на системы мотора – питания и зажигания.

Для системы питания ЭБУ показывает, сколько и когда топлива и воздуха запустить в цилиндры, а для зажигания – в какой момент подать искру.

Но стоит отметить, что повреждения датчиков или нарушение геометрии положения составных элементов мотора, может привести к изменению угла опережения.

Поэтому даже на инжекторном авто могут появиться признаки сбитого зажигания.

При этом изменить угол вручную не получиться, поскольку данные внесены в ЭБУ, единственное, — можно блок перепрошить, и «залить» в него информацию с измененными данными.

Что же касается механической части, то автовладелец может только проверить работоспособность датчиков, а также совпадение всех меток на коленчатом и распределительном валах.

Отметим, что не на всех инжекторных авто электронный блок отвечает и за работу системы зажигания.

На старых авто с такой системой питания, ЭБУ управляет только подачей топлива, что касается зажигания, то у них это – отдельная система и все регулировочные работы делаются отдельно, то есть, так же, как и на карбюраторном авто.

Проверка состояния и замена катушки зажигания Honda Accord

Проверка состояния и замена катушки зажигания

4-цилиндровые модели

ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание (ключ должен быть повернут в положение OFF).
2. Снимите с распределителя крышку, бегунок и защитный экран.
3. Рассоедините электрические разъемы первичного контура катушки зажигания.
4. При помощи омметра измерьте сопротивление между клеммами (А и В) первичной обмотки катушки. Сравните результат измерения с требованиями Спецификаций.

5. Затем замерьте сопротивление между положительной клеммой первичной обмотки (А) и клеммой вторичной обмотки. Вновь сравните результат с требованиями Спецификаций.

6. Помните, что нормативные значения сопротивления обмоток меняются с температурой. В Спецификациях приведены номинальные значения, характерные для температуры катушки 21°С.
7. Если в любой из последних двух проверок результат измерения выходит за пределы допустимого диапазона, замените катушку зажигания.

ЗАМЕНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите с распределителя крышку и защитный экран (при соответствующей комплектации) (см. Главу Настройки и текущее обслуживание). Отсоедините провода от клемм первичного контура катушки.

3. Выверните два крепежных винта и извлеките катушку зажигания из сборки распределителя.

4. Установка производится в обратном порядке.

4-цилиндровые модели

ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите зажигание (ключ должен быть повернут в положение OFF).
2. Отсоедините ВВ провод от клеммы вторичной обмотки (катушечной).
3. Снимите 3-контактный разъем с первичных клемм катушки зажигания.

4. При помощи омметра измерьте сопротивление между клеммами (1 и 3 первичной обмотки катушки. Сравните результат измерения с требованиями Спецификаций.

5. Подсоедините омметр между средней клеммой (2) и клеммой вторичной обмотки. Сравните результат измерения с требованиями Спецификаций.
6. Помните, что нормативные значения сопротивления обмоток меняются с температурой. В Спецификациях приведены номинальные значения, характерные для температуры катушки 21°С.
7. Если в любой из последних двух проверок результат измерения выходит за пределы допустимого диапазона, замените катушку зажигания.

ЗАМЕНА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отсоедините от катушки зажигания электропроводку.

3. Выверните крепежные болты и снимите катушку зажигания.

4. Установка производится в обратном порядке.

Видео про «Проверка состояния и замена катушки зажигания» для Honda Accord

как проверить катушку зажигания и принцип ее работы

Как проверить катушку зажигания

как определить неисправную катушку зажигания на рено меган 2

Проверяем и регулируем метки на инжекторном восьмиклапаннике

Для регулировки зажигания понадобятся следующие инструменты:

  • домкрат;
  • баллонный ключ;
  • ключ (головка) на 10;
  • ключ на 13;
  • ключ на 17;
  • ключ на 19;
  • большая шлицевая отвертка;
  • фонарик.

Также желательно привлечь помощника.

Порядок выполнения работ:

  1. Устанавливаем автомобиль на горизонтально ровной поверхности. Блокируем задние колеса.
  2. Баллонным ключом отворачиваем болты крепления правого колеса, поддомкрачиваем его. Выкручиваем болты полностью, снимаем колесо.
  3. Открываем капот, головкой на 10 откручиваем три болта, крепящих переднюю защитную крышку привода ГРМ. Снимаем ее.
  4. При помощи ключа на 13 отпускаем гайку натяжителя ремня генератора, снимаем ремень.
  5. Используя ключ на 19, откручиваем гайку крепления шкива генератора. Для этого потребуется помощник, задача которого заключается в том, чтобы удерживать педаль тормоза в салоне при включенной пятой передаче. Когда все это будет сделано, у вас появится возможность увидеть все метки зажигания ВАЗ-2110.
  6. Прокручиваем переднее колесо так, чтобы прилив на шестерне распредвала четко совпал с выступом на задней крышке привода ГРМ. Когда они совместятся, берем фонарик и смотрим на положение метки на шкиве коленвала. Она должна указывать на контрольную точку, имеющуюся на крышке масляного насоса. Если и они совпали, не выпуская из рук фонарик, переходим к моторному отсеку и сравниваем положение риски на венце маховика. При правильно выставленном зажигании она также должна быть выровнена по метке, нанесенной на кожух КПП. В этом случае с фазами газораспределения все в порядке. Метки зажигания находятся на своих местах. Если же при совпадении отметин на распредвале и задней крышке, не совпадает прилив на шестерне коленвала с точкой на крышке масляного насоса, необходимо произвести регулировку.
  7. Ключом на 17 откручиваем ролик натяжителя ремня ГРМ. Снимаем ремень.
  8. Не трогая шестерни вала ГРМ, прокручиваем колесо до тех пор, пока метка на шкиве коленвала не совпадет с маркированной точкой.
  9. В смотровое окошко вставляем шлицевую отвертку таким образом, чтобы обездвижить маховик.
  10. Аккуратно, чтобы не сбить настройки, надеваем ремень на шестерню распредвала и шкив коленвала. Натягиваем ролик натяжителя и фиксируем его. Проверяем, не сбились ли метки. При необходимости повторяем процедуру.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

  • двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
  • ухудшение динамики движения: вялый разгон;
  • повышенный расход горючего;
  • хлопки в глушителе;
  • вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

  • на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
  • очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
  • минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.
  • пустите двигатель и направьте лампу стробоскопа на шкив;
  • риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
  • если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

  • из 1-го цилиндра выкрутите свечу зажигания;
  • прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
  • одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
  • снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
  • слегка открутите гайку крепление трамблера;
  • один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
  • включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
  • если она горит, покрутите трамблер, добиваясь ее погасания;
  • закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

  • прогрейте силовой агрегат до рабочей температуры;
  • ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
  • добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
  • зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
