Когда и для чего нужно регулировать фары автомобиля
В идеале настройка света фар автомобиля должна проводиться как минимум 1 раз в год, кроме случаев преждевременных изменений конструкции авто, замены лампочек и других вмешательств. Проверку нужно осуществлять вне плана, если на дороге ощущается недостаточная или неправильная освещённость.
С течением времени от фар может поступать поток недостаточной силы из-за их покрытия грязью, не исключение и внутреннее загрязнение. Для очистки стекла или отражателя иногда приходится снимать фару полностью. Когда оборудование будет вымыто, его приходится снова монтировать в посадочное место, только обязательно нужно проверить направление света. При нарушении угла падения потока и местоположения светового пятна нужна повторная настройка.
Регулировка проводится обязательно при установке нового светового прибора. Не играет принципиальной роли, что конкретно было заменено, лампочка, вся фара или элемент электрической цепи. Если работы проводились в автосервисе, нужно убедиться в проведении подстройки. В других случаях выполняется регулировка света фар своими силами.
Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей
Профессионалы отмечают необходимость проводить проверку фар при смене шин и дисков, а также при ремонте или замене элементов подвески, а также багажника. Изменение нагрузки на одну из сторон авто или несущественное изменение высоты подвески приводит к задиранию или опусканию света фар. Стоит следовать правилу – лучше проверить, чем попасть в неприятную ситуацию
Особенно тщательно нужно следить за состоянием освещения при планировании дальних поездок, на трассе заметить и вовремя среагировать на препятствие особенно важно
Наименьшей, но наиболее вероятной неприятностью, может стать штраф за неверную настройку света, цена ошибки – 500 рублей. Если халатность повлекла к ущербу – 2,5–5 тыс. рублей, а при нанесении вреда человеку или сильного ущерба – до 25 000 рублей с лишением прав на 2 года.
Указания по настройке
Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:
- Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
- Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
- Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
- Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.
В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.
13.14. Регулировка направления оптических осей головных фар
Нарушение регулировки направления оптических осей головных
фар может привести к ослеплению водителей движущихся параллельным курсом
транспортных средств и явиться причиной создания аварийной ситуации на
дороге. Проверка правильности регулировки фар должна производиться регулярно
раз в 12 месяцев, а также каждый раз после замены блок-фар и выполнения
ремонта несущих элементов передка автомобиля
Следует обратить внимание
читателей на тот факт, что описанную ниже процедуру можно считать лишь
превентивной настройкой. Окончательная регулировка оптических осей должна
производиться в специализированной мастерской автосервиса!
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||||||
|
Подготовка к выполнению регулировки
Чтобы добиться правильного положения головных световых приборов, процедуру настройки нужно выполнять в определенных условиях. Проведите следующие подготовительные работы:
- Отыщите ровную площадку без уклона, примыкающую к вертикальной стене. Один из подходящих вариантов – забетонированный подъезд к гаражу, роль настроечного шаблона сыграют ворота.
- Уберите из багажника и салона автомобиля лишние вещи, оставив только заводской комплект инструментов, аптечку и запасное колесо. Цель – обеспечить снаряженную массу транспортного средства, указанную в инструкции по эксплуатации.
- Проверьте давление во всех покрышках, при необходимости доведите его до нормы.
- Очистите стекла оптики от пыли и прочих загрязнений, перекрывающих путь световому потоку. Не используйте растворители, только жидкости для отмывания стекла на основе этилового спирта.
- Желательно заправить полный бак топлива, залить доверху емкости омывателей и при необходимости добавить антифриз в расширительный бачок.
На гаражных воротах либо примыкающей к площадке стене вычерчивается схема регулировки фар. Вам понадобится рулетка, длинная ровная планка и маркер. Цвет зависит от выбранного фона – для белой стены лучше взять черный фломастер, для темных ворот – мел. Схема рисуется следующим образом:
- Подгоните машину вплотную к стене. Ориентируясь по деталям кузова либо эмблеме марки авто, отметьте на поверхности точку, совпадающую с центральной (продольной) осью транспортного средства.
- Отмерьте от ворот 7 м и отгоните автомобиль на указанное расстояние. Через отмеченную точку проведите вертикальную линию.
- Сделайте 4 замера на машине: от ламп обеих фар до земли и до центра авто. На моделях, оснащенных раздельной оптикой дальнего и ближнего света, перечисленные замеры производятся для всех четырех лампочек отдельно.
- От цифры, обозначающей расстояние до земли, отнимите 50 мм. Отложите данный размер на стенке и прочертите горизонтальную линию.
- От вертикальной оси отложите вдоль нарисованной линии расстояния до центров ламп. Поставьте отметки в виде отрезков. Схема готова.
Перед корректировкой положения оптики также рекомендуется обработать настроечные винты проникающей аэрозольной смазкой типа WD-40, поскольку резьба соединения могла закиснуть из-за крайне редкого вращения. Как правило, регулировочные винты находятся на задней плоскости корпуса фары, выходящей в подкапотное пространство. Форма головки – под крестообразную отвертку, шестигранник либо специальный ключ.
Рекомендуем: Самостоятельная замена вакуумного усилителя на ВАЗ 2114
Настройка
Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.
Ближний свет
В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.
- Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
- Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
- Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.
Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.
Далее можно приступать к настройке
Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:
Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота
Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии
Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.
Так выглядит настроенный световой поток.
Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.
Видео: Наглядный пример настройки головного света.
Дальний свет
У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.
В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.
Дальний свет распределяется не так, как ближний.
В ролике выставляют дальний свет на Хундай туксон.
Противотуманки
В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.
На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.
Противотуманные фары также требуют настройки для нормальной работы.
Способы регулировки фар машины
Существует несколько вариантов регулировки оптических приборов:
- Применение стенда. Этот способ используется в условиях автосервисов.
- Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
- Если прибора нет, то юстировку можно выполнить вручную.
Настройка оптики на СТО
Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

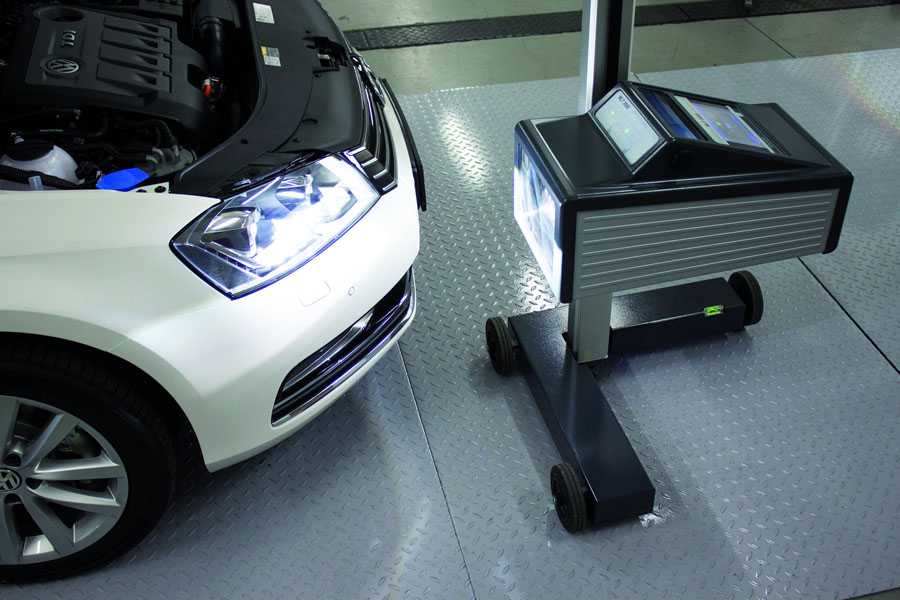

В условиях СТО фары регулируют при помощи специального оборудования
Самостоятельная регулировка
Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:
- на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
- автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.
Общие сведения о наружном освещении автомобиля
Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.
Передние фары
Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.
Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.
Фары-поворотники
Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.
Габаритные и дневные ходовые огни
Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.
Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.
Противотуманные фары
Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.
Остальные световые приборы
Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.
Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин
Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности
Это интересно: Где приобрести б/у корейский автомобиль?
Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.
Причины нарушения регулировки света
Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.
К факторам, влияющим на настройку оптики, относятся:
- попадание в крупную выбоину на высокой скорости;
- неисправность корректора;
- последствия легкого ДТП;
- установка ламп сомнительного качества.
Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.
При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.
При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.
Регулировка фар Honda Civic
Проблема: ближний свет фар на Honda Civic светил слишком низко, было тяжело ездить (ничего не видно).
Задача : приподнять световой пучок фар Honda Civic.
Ход работ по регулировке ближнего света для Honda Civic
В КРАСНОМ кружке отверстие под длинную, крестовую отвертку (регулировка горизонтального наклона)
Вот таких размеров ДЛИННАЯ отвертка
Далее переходим на регулировку вертикального наклона фар. Для этого вынимает расширительный бачок (вынимается просто, покачиванием вверх) В СИНЕМ прямоугольнике такая же мини инструкция)
Вот эта инструкция.
Тут стоял наш расширительный бачок, под ним вот этот регулировочный механизм, так же под крестовую отвертку)
Вставляем отвертку и крутим
Тоже самое с правой фарой.
Результат: фары светят выше, езда стала комфортной. Работы по регулировке ближнего света фар Honda Civic выполнены.
Установка ДХО Honda Civic
Задача: установить и подключить дневные ходовые огни (ДХО) Sho-me в Honda Civic.
Так как наш Honda Civic не оборудается дневными
Источник
Регулировка фар своими руками
Если вы приняли решение выполнить корректировку освещения своими руками, перед тем как регулировать фары, необходимо изучить особенности конструкции оптики вашего автомобиля. В зависимости от конкретной модели, фары могут быть раздельными для ближнего и дальнего света или комбинированными, в виде блок-фар. Если на автомобиле установлена раздельная оптика, то следует выполнить регулировку фар ближнего, а затем оптики дальнего света. Для комбинированны
х фар, оснащённых лампами с двумя нитями накаливания, достаточно произвести корректировку только в режиме ближнего света.
Конструктивно в фарах, установленных на современных автомобилях, предусмотрены специальные регулировочные винты. Вращая их, можно корректировать установочный угол блок-фары в вертикальной или горизонтальной плоскостях. Как правило, винты расположены на задней стенке корпуса блок-фары, слева и справа.
В большинстве моделей на винтах имеются пластиковые насадки, позволяющие производить регулировку своими руками руками без ключа или отвёртки. В некоторых автомобилях для вращения регулировочных винтов придётся приготовить соответствующий ключ, скорее всего, на 10. Все это вы должны выяснить заранее, прочитав руководство по эксплуатации автомобиля. Также необходимо уточнить, как правильно отрегулировать фары, конкретно этой модели автомобиля и что для этого необходимо.
Как осуществляется регулировка
При выборе метода регулировки лучше отдавать предпочтение сертифицированным СТО, но за подобную услугу придётся заплатить немалую сумму. У методики есть и преимущества, они сводятся к высокому качеству работ, гарантии и техническому оснащению СТО. Среди оборудования сервисных центров есть специальные стенды для регулировки светового потока – это гарантия правильного распределения света по всему дорожному полотну и обочинам.
В целях экономии, часто проводится регулировка света фар своими руками. Существует несколько способов настройки. Выполнение задачи проводится по следующему алгоритму.
Этап подготовки
Подготовительные меры выполняются в отношении нескольких необходимых элементов успешной настройки: машины, площадки и экрана.
Обычно регулировку светового потока головных фар производят на СТО с помощью специального прибора, обеспечивающего хорошую точность установки
Чтобы регулировка прошла без проблем, нужно выполнить несколько простых действий с автомобилем:
оптика передней части авто должна быть очищена от загрязнения, а влага сверху отирается сухой тканью;
отражатели и линзы должны быть целостны, любые дефекты в структуре элементов желательно устранить, особенно те, что мешают правильной настройке;
давление и размер в шинах должны быть идентичными с обеих сторон. Рекомендуется создать условия, которые рекомендует изготовитель в эксплуатационной документации на автомобиль;
топливный бак обязательно заполняется горючим хотя бы на 50%;
нагрузить машину весом, который ежедневно перевозит автомобиль. На водительское сидение укладывается утяжелитель, а также его ставят в других местах, где постоянно находится вес или пассажир
Важно следить, чтобы отсутствовал перегруз на одной из осей.
Последней сферой настройки является контрольный экран
Важно создать стенд, на него наносится схема регулировки фар для конкретного авто. Достаточно использовать строго вертикальную стену, но можно применять и другие поверхности, главное – вертикальное расположение
Световой поток фар должен охватывать проезжую часть дороги непосредственно впереди машины и часть обочины, не задираясь высоко вверх
Для верного составления схемы необходимо следовать следующему алгоритму:
- Машина подгоняется к стене вплотную.
- Устанавливается точка, которая является отметкой центра автомобиля.
- Дополнительно устанавливается ещё 2 точки, они должны быть отражением центра расположения ламп оптики.
- Транспортное средство нужно отогнать на дистанцию от 5 до 7,5 м от поверхности экрана (точное расстояние зависит от модели авто).
- Сквозь все точки следует провести линии с вертикальным положением: левая – «А», центральная – «О», правая – «В». Точка в центре должна быть несколько выше остальных.
- Через все отметки проводится горизонтальная линия, обозначим её цифрой 1.
- Немного ниже линии «1» (на 5–7,5 см) прочерчивается ещё одна горизонтальная полоса «2». Точнее можно определить, только зная марку машины.
- Устанавливаются точки «К», они находятся на пересечении прямой «2» и линий «А» и «В».
Теперь всё готово для проведения регулировки.
Виды источников освещения на транспортном средстве
До перехода к процедурам настройки освещения нужно уточнить, что в автомобиле бывают различные фонари, их регулировка несколько отличается. Выделяют 3 основных источника:
дальний свет. Задача дальнего освещения сводится к обеспечению видимости любых элементов трассы с дальностью до 150 м. Используется для рассматривания разметки дороги и наличия дорожных знаков. Сильная яркость освещения приводит к сложностям передвижения в городских условиях, правила движения запрещают их включать в населённых пунктах и при приближении встречной машины. Из-за ослепления случается много аварий;
В основном на всех марках автомобилей направление светового потока регулируется с помощью двух регулировочных винтов
- ближний свет. Включается для освещения дорожного полотна дальностью 30–40 м. Такой свет нужно настраивать, чтобы предотвратить ослепление водителей встречной полосы. Ближнее освещение является самым востребованным, его практически всегда используют в городах;
- противотуманные маяки. Огни этого типа могут применяться для создания лучшей видимости в темноте, когда идёт дождь, или во время тумана. Первые 2 вида освещения малоэффективны в условиях повышенной влажности, свет просто отражается от частичек воды и ослепляет водителя. Для улучшения видимости используются фонари, расположенные ниже очертания тумана и имеющие жёлтое свечение.
13.14. Регулировка направления оптических осей головных фар
Нарушение регулировки направления оптических осей головных
фар может привести к ослеплению водителей движущихся параллельным курсом
транспортных средств и явиться причиной создания аварийной ситуации на
дороге. Проверка правильности регулировки фар должна производиться регулярно
раз в 12 месяцев, а также каждый раз после замены блок-фар и выполнения
ремонта несущих элементов передка автомобиля
Следует обратить внимание
читателей на тот факт, что описанную ниже процедуру можно считать лишь
превентивной настройкой. Окончательная регулировка оптических осей должна
производиться в специализированной мастерской автосервиса!
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||||||
|
