Устройство и принцип работы системы вентиляции картера

Данная система состоит из множества узлов, основными из которых являются: специальный клапан с редукционным приводом, система различных шлангов и трубок, клапан для создания принудительной вентиляции и устройство, предназначенное для маслоотделения.

Самым основным элементом можно назвать устройство для маслоотделения. Оно располагается в самой верхней части картера и представляет собой полый короб, в котором одна стенка выполнена в виде решетки, которая согнута на 30 градусов. В нижней части картера устанавливается маслоотражатель. Последний нужен для того, чтобы отсеивать масло от газов, которое тоже будет стремиться попасть в систему вентиляции. Вверху маслоотделителя устанавливается штуцер, идущий в трубопровод системы вентиляции.

Далее идет самый основной компонент системы – это клапан принудительной вентиляции. Сам клапан имеет в своем составе два цилиндра и пружину с поршнем внутри. Так как принудительная вентиляция может происходить только при создании определенного разрежения внутри системы, то и положение поршня должно быть разным. Поэтому в клапане предусмотрено три положения, которые определяют основные режимы работы клапана.

  • Положение А. Источник, создающий разряжение имеет очень низкое давление. Соответственно, такое давление недопустимо для работы клапана и он под действием появившейся силы, преодолевая действие пружины, закрывается.
  • Положение Б. В этом случае разряжение довольно высокое, соответственно и давление газов тоже становится большим. Такой режим работы становится не нормальным, а соответственно и клапан под действием пружины также запирается. Такое бывает при повышении оборотов двигателя или применении турбокомпрессоров для ускоренной закачки больших объемов воздуха в цилиндры.
  • Положение А и Б. Для создания такого режима, источник разряжение должен создать оптимальное давление для жесткости пружины клапана. В этом случае, она смещает поршень в промежуточное положение и, таким образом, открывает клапан.

Основой для работы клапана вентиляции картера является обыкновенная разность между давлением за дроссельной заслонкой и после нее. Соответственно, перепад давлений может замеряться и возле турбокомпрессора. Однако, если с обычным мотором все понятно, то с турбированным возникают определенные трудности. Дело в том, что разность давлений в этом слишком высока, что потребует дополнительной регулировки. Для этой цели конструкторы разработали специальный редукционный клапан.

Редукционный клапан в своем составе имеет: диафрагму из специальной маслостойкой резины, колодец из металла, в котором имеются два отверстия, и пружину. Если давление, которое создается у источника разряжения, находится на нормальном уровне, то пружина распрямляется и поднимает диафрагму, открывая, при этом, клапан основного отверстия, давая проход для картерных газов.

В том случае, если же давление будет слишком низким, то диафрагма будет смещаться вниз и заставит пружину сжаться. Клапан основного клапана закроется, но при этом, откроется клапан второго отверстия с меньшим сечением. Картерные газы будут проходить именно через него.

Для обеспечения наиболее плавного хода диафрагмы применяется третий клапан, который установлен сверху корпуса клапана. Таким образом, достигается регулировка давления, воспринимаемого пружинами системы вентиляции.

Редукционный клапан помогает производить вентиляцию не только картера, но и блока цилиндров в целом. Это связано с его возможностью использоваться при повышенных нагрузках двигателя, когда давление увеличивается прямопропорционально.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV.

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

  • Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
  • Уменьшить вибронагрузку на холостом ходу
  • Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
  • Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
  • Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

  • Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
  • Улучшить режим работы двигателя.
  • Снизить вибронагруженность.
  • Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

  • Избавление от вибраций, провалов, трансмиссионных ударов.
  • Двигатель начинает работать более спокойно, мягко.
  • Усилие на педали тормоза становится меньше.
  • Кондиционер включается почти незаметно.

Потребуется:

  • эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
  • редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
  • клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
  • хомуты (около 10 штук, 600 рублей);
  • тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
  • стандартный патрубок вентиляции.

Установка клапана PCV на Гранту

Установка клапана PCV на Весту:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Ключевые слова: двигатель lada xray | двигатель лада веста | двигатель лада ларгус | двигатель лада гранта | двигатель лада калина | двигатель лада приора | двигатель нива | универсальная статья

16

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Honda Accord «Pure Vtec Power» › Logbook › Замена клапана PCV

Блуждая на драйве в поисках кто что сделал, доделал и переделал.наткнулся на хондавода DaDMoroZ www.drive2.ru/l/10505275/ с интересной статьей про Клапан вентиляции картерных газов.не долго думая решил заказать. как говорят некоторые, бытует мнение что оно влияет на расход масла. У меня не такой масложор, но в связи с моим немного агресивным стилем езды доливаю от замены до замены примерно 800 мл.следуя вот этой статье: «Состояние системы вентиляции отражается на работе двигателя в целом. Забитый клапан PCV нарушает расчетные параметры поступления воздуха на впуск, что может приводить к переобогащению смеси, а работа системы только через оставшийся вентиляционный шланг ведет к появлению масла в воздушном фильтре и коксованию дроссельной заслонки. Забитый вентиляционный шланг при работающем клапане PCV приводит к возникновению в картере повышенного разрежения и увеличивает расход масла на угар. Если оба канала вентиляции забиты (пережаты, обмерзли), то создающимся в картере избыточным давлением в лучшем случае выбивает масло (например, через отверстие для щупа), а в худшем — выбивает сальники двигателя.»

Итак пришел клапан. по замене все просто. отжимает хомут и головкой на 17 выкручиваем его. При виде старого клапана прям не пожалел что занялся такой вроде бы на первый взгляд мелочью

Новый вкручиваем, вставляем шланг за ним хомут и все.также может кому будет важно. Некоторые ставят от 7 аккорда говоря что он намного дольше живет, ну поживем увидим

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Honda Accord: Проверка и замена клапана системы управляемой вентиляции картера (PCV)

Honda Accord / Руководство по эксплуатации автомобиля Honda Accord / Настройки и текущее обслуживание / Проверка и замена клапана системы управляемой вентиляции картера (PCV)

(каждые 48 000 км пробега или раз в 24 месяца)
 ПОРЯДОК ВЫПОЛНЕНИЯ
1. Система PCV обеспечивает вывод картерных газов через специальный клапан по шлангу
обратно во впускной трубопровод, откуда они поступают в камеры сгорания и выжигаются
в ходе нормального функционирования двигателя. Система состоит шланга, идущего от
крышки головки цилиндров к впускному трубопроводу и шланга подачи свежего воздуха,
проложенного между воздухоочистителем и крышкой ГРМ.
2. Клапан PCV с подсоединенным к нему шлангом посажен в крышку головки цилиндров.

3. При работающем на холостых оборотах, прогретом до нормальной рабочей температуры
двигателе потяните клапан и извлеките его вместе с подсоединенным шлангом крышки
головки цилиндров.

4. Прижмите палец к отверстию в клапане PCV или шланге — должно ощущаться разрежение,
в противном случае удостоверьтесь в проходимости шланга, штуцера на впускном трубопроводе
и собственно клапана. Замените дефектные компоненты.
5. Заглушите двигатель и потрясите клапан PCV, — он должен слегка греметь, в противном
случае произведите замену.
6. Для замены клапана PCV отсоедините его от вакуумного шланга, запомнив направление
посадки.
7. При покупке нового клапана проследите за тем, чтобы он отвечал по своему типоразмеру
двигателю Вашего автомобиля. Правильнее всего будет напрямую сравнить новый клапан
со снятым с двигателя.
8. Подсоедините сменный клапан PCV к вакуумному шлангу, проследив за надежностью
стыковки.
9. Проверьте состояние шлангов и резиновых проходных втулок. Дефектные компоненты
замените.
10. Плотно посадите клапан на свое штатное место. Более подробная информация по
функционированию системы PCV приведена в Главе Управление двигателем настоящего
Руководства.

Проверка состояния и замена ВВ свечных проводов, крышки и бегунка распределителя

(каждые 48 000 км пробега или раз в 24 месяца)

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверка состояния ВВ проводов должна производиться каждый раз при замене свечей
зажигания.
2. Проверк …

Проверка и регулировка оборотов холостого хода

(каждые 48 000 км пробега или раз в 24 месяца)

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Оборотами холостого хода называется частота вращения двигателя при отпущенной
педали газа. …

Другое на сайте:

Топливная система дизельных двигателей
Используются две системы впрыска дизельного топлива. Двигатели объемом 1.9 литра
оборудованы полуэлектронной системой Bosch AS3, а двигатели 2.1 литра оборудованы
полной системой управления двигат …

Техническая характеристика
Общая информация Емкость топливного бака 61 л Октановое число применяемого топлива:
– этилированный бензин 98 RON – неэтилированный бензин 95 RON Тип карбюратора (все
модели) Pierburg 2E3 Воздушны …

Распредвал и толкатели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательную клемму от аккумулятора и снимите крышку головки блока
цилиндров.Модели двигателя 1.6 литра 2. Снимите шкив распредвала.
3. Снимите катушку …

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

  1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
  2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
  3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

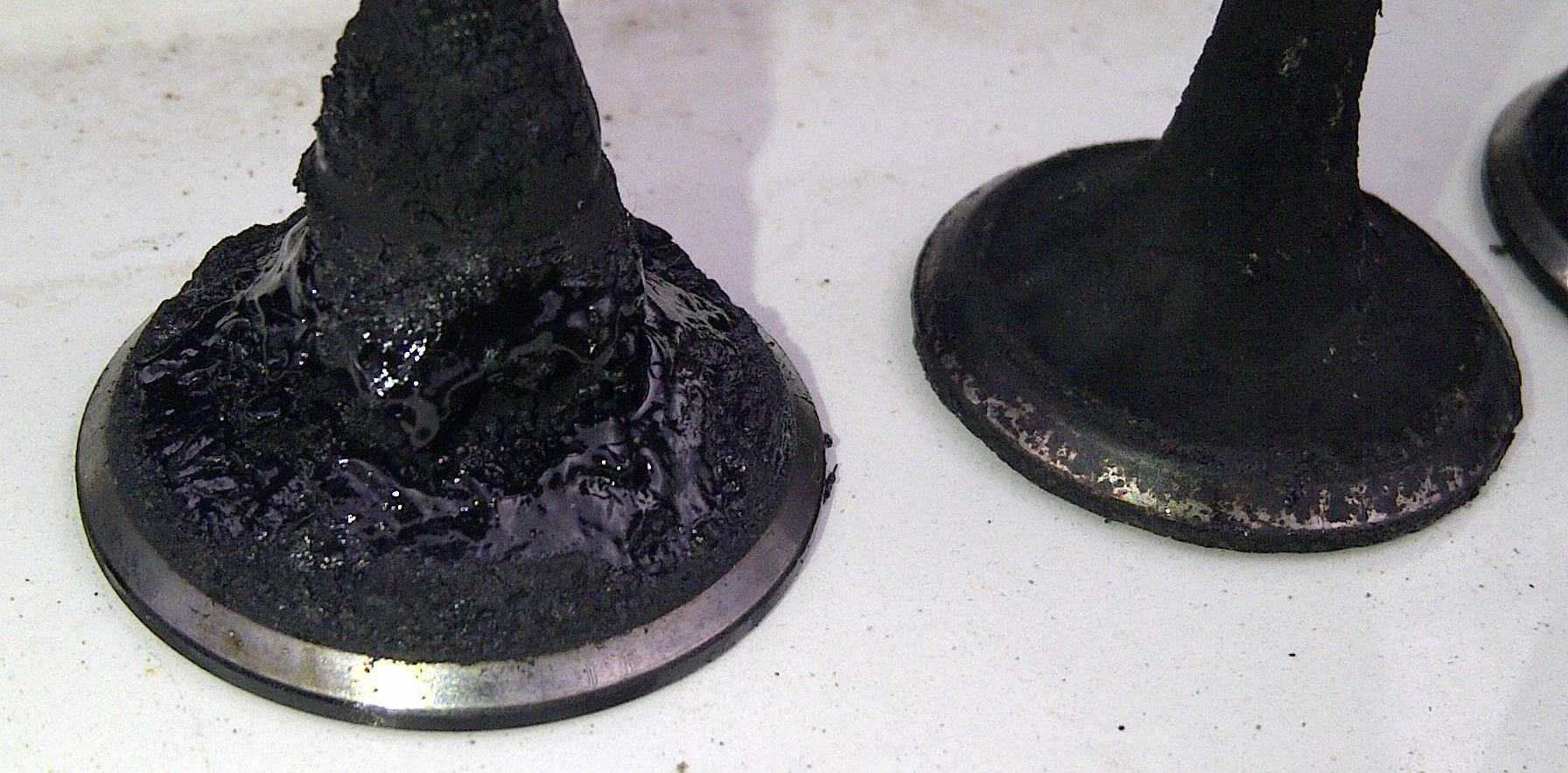

Проблема нагара клапана

Данная проблема является одной из многих провоцирующих ухудшение работоспособности двигателя. Нагар появляется даже после переработки и очистки газов. Картерные газы все равно содержат в себе масло после стадии очистки и в результате движения газов туда и обратно, клапан постепенно начинает загрязняться.

После накопления большого количества осадков с газов, начинает вбирать в себя грязь. Из-за этого нарушается циркуляция газов, которая может привести к различным негативным последствиям.

Решение проблемы нагара

Камеру сапуна и клапан периодически необходимо прочищать, для этого необязательно быть гением. Вопреки утверждениям, самостоятельную чистку вентиляционных клапанов проводить не тяжело и даже намного проще, чем кажется.

Для начала вам следует изучить общую информацию о самом процессе очистки. Это вы можете сделать на любом специализированном форуме. Сейчас нет проблемы в поиске необходимой информации в интернете.

Предлагаем вам ознакомиться со стандартной базовой инструкцией по очищению вентиляции картерных газов:

  • Первым делом следует открутить бачок охлаждающей жидкости и отсоединить провод от датчика и трубку блока. Бачок необходимо зафиксировать в вертикальном положении. Далее следует отсоединить дроссельную заслонку, трубку от блока и вынуть его наружу.
  • Следующим шагом мы раскручиваем хомуты у тройника и отсоединяем клапаны. Прочищаем все детали, которые располагаются за клапаном. После тщательной очистки и просушки в обратном порядке собераем все.
  • Данной процедуры не всегда будет достаточно. Для большей уверенности вам будет лучше обзавестись маслоуловителем. Принцип работы данного устройства состоит в том, что отработанные картерные газы насыщенные парами масла попадают в «ловушку», называемую маслоуловитель.

Основными признаками неисправности вентиляционного клапана картерных газов (КВКГ) является:

  • увеличенный расход масла;
  • чрезмерное давление под клапанной крышкой;
  • появление дыма из под капота;
  • появление постороннего звука в районе КВКГ;
  • ухудшение динамических характеристик автомобиля.

Причины, по которым возникает проблема с системой циркуляции выхлопных газов:

  • разрыв мембраны КВКГ;
  • загрязнение шлангов вентиляции картерных газов;
  • трещины и поломки шлангов, за счет которых осуществляется рециркуляция картерных газов.

Под воздействием этого через клапан рециркуляции газов может втягиваться масло, которое находится в поддоне клапана двигателя. В наихудшем случае это приведет к гибели клапанов.

Также через поврежденные шланги возможен подсос воздуха, что приводит к снижению динамических показателей двигателя. Зачастую загрязнение шлангов КВКГ приводит к тому что сальники двигателя выдавливаются и начинает вытекать масло.

Honda Accord 8 REST.EXE.DMD › Logbook › Замена клапана PCV и большой сюрприз)

Всем привет.Что-то зашелестело под капотом, сразу по накатанной решил, что пора в очередной раз менять клапан PCV. Заказал и полез менять.

Вобщем клапан PCV дело не хитрое, поменяли и лезем смотреть и слушать ушел ли дефект?)))И тут внимание! Конкурс! Что пошло не так на этом видео))

Соответственно снимаем и смотрим

В итоге собрал конфигурацию на том что было. Заказал новый ролик вечером у Dimitriy717 из JUSSI SHOP, и на следующий же день они мне его притащили. Отлегло.

Так же решил заменить мерседесовское(временное) кольцо выхлопной системы на оригинальное. Заказал опять же у Димона.

Так же через некоторое время было заменено масло на пробеге 5000км.

Так же постоянной проблемой было попасть в закладные болтами крепления композитной защиты. Закладные в отверстиях болтались как карандаш в трехлитровой банке. Психанул и решил с этим покончить)))

Источник

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Клапан вентиляции картера PCV + Клапан управления опорой двигателя + Вибрация двигателя Acura TSX (Хонда Аккорд 7 )

General Information

После замены сеточек клапанов VTC и VTEC решил проверить клапан вентиляции картера PCV и клапан управления передней опорой двигателя. Начал с системы PCV. Мой клапан не шелестел, масло не пил, жрать не просил. Но решил узнать я что это и как работает. Весь принцип работы вентиляции картера изображен на схеме работы системы PCV.

По моим наблюдениям клапан вентиляции создает вакуум в картере, выполняет роль блокировки обратного потока воздуха и закрытие клапана на неработающем двигателе. Других сверх-способностей этого клапана я не рассмотрел. Так как давление вакуума со штуцера входного коллектора открывает штатную пружину клапана уже на 800 об/мин. Таким образом этот клапан всегда открыт при работающем двигателе. Проверить клапан можно 3 способами: 1) Пережать шланг на работающем двигателе – должны услышать клацанье от действия пружины и закрытия клапана.

2) Отсоединив шланг от штуцера входного коллектора – дунуть в шланг на себя – воздух идет, от себя – блокировка — срабатывает поршень. А если скинуть шланг на работающем двигателе то обороты сразу возрастут до 2.000 об/мин и вы сможете оценить силу вакуума через этот штуцер.

3) Отсоединив шланг от клапана и накинув на него шланг подходящего диаметра и тоже дунуть.

В общем клапан работает как надо — на вход – не пропускает, на выход открывает. Хотел было открутить его – потом передумал – а зачем?! Да и усилие там не хилое 4,5 кгс*м.

Далее — Клапан управления опорой двигателя. Вроде и стоит, может и работает, а может и нет.

Решил дунуть в верхний шланг – проверить как держит вакуум подушка. И не смог стянуть его с клапана – ибо присох он хорошо. Снял фишку, открутил клапан – чтобы можно было крутить его и отжимать шланг с разных сторон.

Снял шланг верхний – втянул воздух вроде держит вакуум подушка.

Полный размер Фото 009

Накинул трубку на верхний штуцер – решил дунуть в клапан. Дунул – а он сифонит… Как так – подумал я и решил снять его – подключить питание, проверить. Решил что умер мой клапан.

Снова не смог стянуть нижний шланг со штуцера – решил отцепить его с впускного коллектора.

Снял, открутил ножку – принес домой для экспериментов.

Посмотрел схему подключения клапана. +12В постоянный, . -12В идет с мозгов на включение клапана.

Готовился уже разбирать его. Накинул провода – подключил 12В, а клапан клацает. Накинул трубки на штуцера клапана – при выключенном состоянии – верхний шланг сифонит, но при включенном – он соединяет обе трубки и держит давление. Что и требуется при подключении подушки к входному коллектору.

Разбирать клапан не пришлось, так как он рабочий. Сквозняк в верхнем штуцере клапана при выключенном клапане – норма. Ставлю его назад, подсоединяю трубки, фишку.

В левую минусовую клемму втыкаю скребку – измеряю вольтаж кинув + мультиметра на аккумулятор. На включенном зажигании – 0В, на заведенной — 0,4В.

Машина греется, обороты падают и вот на 800 об/мин на минусовой клемме клапана появляется бортовой минус и клапан включается.

Наконец то! А то я уже стал переживать что придется проверять проводку от мозгов — если нет командного минуса на клапан. Итак, мой клапан управления опорой двигателя срабатывает на оборотах до 800. При этом мало что меняется с вибрацией двигателя – ну может двигатель работает чуть более плавно. А так есть небольшая вибрация, отдающая в открытую дверь на низких оборотах. Из мануала можно сделать вывод, что передняя подушка приговорена – если она существенно не реагирует на включение клапана и отсос из подушки. С помощью скребки принудительно включал клапан (замкнув скребку на корпус) и на 1000 и на 2000 об/мин движка – ничего существенно с двигателем не менялось. Скинул верхний шланг на сработавшем клапане – в верхнем штуцере клапана сосет хорошо. Вакуум идет на подушку.

Подушка визуально целая, но возможно внутренние камеры воздух/масло нарушены. Буду наблюдать за легкой дрожью). Вот такая матчасть по клапанам PCV и подушки. До новых встреч.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
