Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

Ремонт и Доработка» на DRIVE2

Увидел я в сетке у кого-то видео, в котором один кулибин, придумал способ борьбы с быстрым расхлябыванием рулевой рейки. Кто давно ездит на переднеприводных ТАЗах, тот знает о чем я. Идея его мне понравилась и я решил воплотить ее на своем авто. Смысл в том, что бы усилить пластиковый сухарь (пластиковая втулка) в рейке, по которому ходит вал рейки. Так как сухарь (пластиковая втулка) имеет небольшой размер и расположен он в середине хода вала, да и нагрузка при ударах на него очень приличная, особенно при повернутом руле в любую из сторон, то и умирает он довольно таки быстро. В итоге подтяжка рейки становится регулярной через короткие сроки и ход регулировочного винта заканчивается рано или поздно. Соответственно тут два варианта: либо заменить рейку — это очень бъет по карману, либо заменить сухарик — это стоит копейки, но надо повозиться. А в итоге, снова сухарь быстро стирается и все по новой. Короче.Смысл сей доработки в том, что бы сделать из маленького сухаря длинный, во всю рабочую зону вала, что бы нагрузка при ударах распределялась по всей длинне рабочего хода вала, а не на узкую точку расположения маленького сухаря. Кулибин этот, заполнил пустое пространство рейки нарезанными из пластиковых канистр кусками пластика. Я-же решил использовать суть его мысли, но только немного сделать ее практичнее, надежнее и быстрее при реализации.И так: Снял я рейку с машины, разобрал первым делом. Замерил ее внутренний диаметр

Замерил внутренний диаметр корпуса рейки

Замерил толщину вала рейки

Замерил толщину вала рейки

На первом фото фокус не на том получился, извиняюсь. Пошарив по запасам, померив то да се, обнаружил, что лучше всего по размеру подходит сантехническая труба. В моем случае она была на *50мм в диаметре, в четыре слоя.

Труба в помощь =)

Замерил длинну трубы от сухаря рейки до края корпуса, она составила 240мм

Замерил. 240мм

Отрезал от трубы кусок в 240мм

Отрезал кусок 240мм

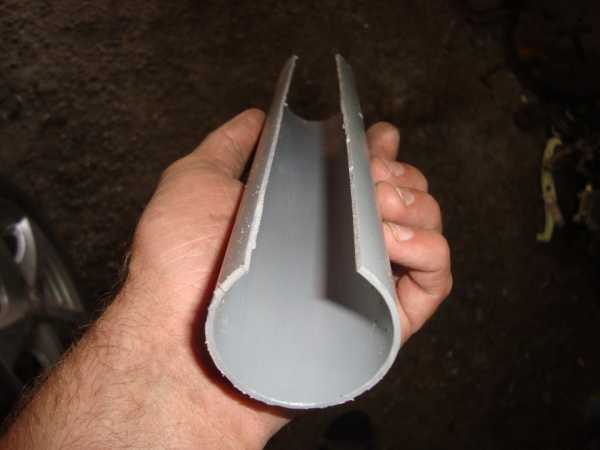

Затем вырезал по всей длинне трубы полосу шириной примерно 35мм

Вырезал полосу

35мм

для того что бы можно было сжать получившийся сухарь в диаметре и вставить его во внутрь корпуса рейки. После того как вставил, отметил на нем, сколько еще лишнего нужно подрезать, что бы края получившегося сухаря не вылазили за края прорези корпуса рейки и не мешали потом ходу усам тяг. Подрезал лишнее и вставил получившийся сухарь на место

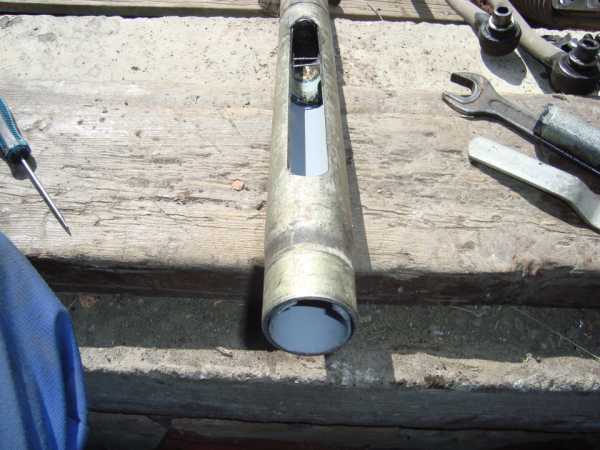

Вставил сухарь на место

Трубка за счет своей эластичности и жесткости, плотно разжалась в корпусе и зафиксировалась.

www.drive2.ru

Замена рулевых тяг и наконечников на Хонда Аккорд 7

  • автомобиль устанавливаем на смотровую яму. Использовать гидравлический подъёмный механизм не желательно, так как «на весу» проводить замену элементов управления не практично;
  • демонтаж правого колеса, расшплинтовка рулевого механизма;
  • при помощи сальника выпрессовываем наконечник с посадочного гнезда.

Далее принимаем решение: замена пальца или комплексно с тягой. В первом случае фиксируем ключом на «17» гайку на тяге, считаем витки при отвинчивании. Подсчёт ведётся, чтобы после установки нового пальца не проводить развал-схождение. Если принято решение о полной замене, тогда отвинчивается тяга вместе с наконечником (ключ на 32).

После того, как изношенные детали демонтированы, проводится полноценная диагностика шлицов, их смазка Литолом или аналогами на графитной основе. Приступаем к сборке, с поэтапной установкой новых комплектующих. Не забываем проверить развал-схождение в автосервисе.

Средний ресурс эксплуатации, при условии соблюдения рекомендаций и установки оригинальных деталей, составляет 80 000 и более. Показатель усреднённый, изменяется в каждой конкретной ситуации.

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Конструкция съемника

Для того, чтобы выпрессовать шарнир из подвески, требуется нешуточное усилие. Некоторые автовладельцы просто выбивают хвостовик кувалдой, при этом есть риск повредить резьбу.

Для облегчения демонтажа придуман съемник шаровых опор, с помощью которого можно создать усилие без ударной нагрузки. Чтобы понять, как сделать приспособление своими руками, рассмотрим различные варианты исполнения:

На иллюстрации изображен винтовой съемник шаровых опор.

  1. Палец шарнира (1) плотно установлен в корпусе поворотного кулака (2).
  2. На кулак надевается кронштейн съемника (3).
  3. C помощью винтового упора (4) создается необходимое давление на палец.

Преимущество конструкции – равномерное и направленное давление съемника на шаровую опору позволяет избежать перекосов и повреждений узла. Недостаток – инструмент можно использовать только при наличии свободного пространства над крепежной гайкой.

Несмотря на сложность конструкции, такой съемник шаровых опор можно изготовить своими руками. Вам потребуются:

  • стальной лист толщиной не менее 4 мм;
  • болт с классом прочности от 9,8 и выше;
  • гайка, или выточенная на токарном станке втулка с резьбой;
  • сварочный аппарат, болгарка.

Конструкция и размеры съемника разрабатываются под конкретную шаровую опору, приспособление не универсально.

Если место установки шаровых опор достаточно компактно, можно изготовить съемник из обрезка трубы, приварив на торцах заглушки с отверстиями. К одной из них приваривается упорная гайка.

Такая конструкция более надежна. Большинство фабричных съемников выполнены по этой схеме.

Следующий вариант – винтовой съемник лестничного типа. Изготавливается из стальных стяжек, с помощью которых крепятся серьги рессор. Для установки в рабочее положение, необходимо равномерно затягивать резьбовые шпильки, а создание усилия обеспечивается с помощью болта.

Таким съемником можно выпрессовывать шарниры из посадочных мест в рычагах. Приспособление становится универсальным, если к нему добавить комплект из втулок разного диаметра (отрезаются от стальных труб). Но выдавить палец шаровой из кулака, этот съемник не сможет.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

  • Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

    Смазка закисшей гайки при помощи WD-40

  • Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

    Газовый ключ

  • В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

    Срез резьбы гайки болгаркой

Съемник рулевого наконечника для авто своими руками


Привет всем любителям самоделок. В этой статье я расскажу, как сделать съемник своими руками, который поможет заменить вам рулевой наконечник, а также шаровую опору на своем автомобиле. Материалы, необходимые для сборки не являются труднодоступными, их можно найти у себя в гараже или на приемном пункте металлобазы. Также изготовление данной самоделки поможет вам сэкономить ваши деньги и набраться опыта, что весьма полезно.

Перед тем, как начать читать статью, предлагаю посмотреть ролик, где показан подробный процесс сборки данного съемника и его проверка в действии.

Для того, чтобы сделать съемник рулевого наконечника для авто своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск * Тиски слесарные * Токарный станок по металлу, сверло по металлу * Проходной резец * Сварочный аппарат, электроды * Средства индивидуальной защиты, краги, сварочная маска, защитные очки, наушники * Рулевой наконечник для тестирования самоделки * Болт от автомобильной ступицы * Баллончик молотковой краски * Линейка, маркер * Шарик от шарикоподшипника * Металлический квадратный прут * Сверлильный станок * Метчик для нарезания резьбы под болт ступицы * Швеллер 8 мм с толщиной полки 10 мм

Шаг первый.

Первым делом нужно подготовить швеллер для дальнейших работ.


Его поверхность нужно очистить от ржавчины, старой краски и других дефектов, которые легче всего убрать при помощи углошлифовальной машинки, закрепив в ней круг с наждачными лепестками для зачистки. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки.

Шаг второй.

Зачищенную часть швеллера нужно отпилить, но перед этим ее нужно разметить. При помощи маркера и линейки делаем разметку на швеллере.

Работа с углошлифовальной машинкой без защиты диска запрещена, это очень опасно для вашего здоровья. Далее закрепляем швеллер и выпиливаем нужную часть при помощи УШМ, в процессе реза следим за положением диска, чтобы не было перекосов.

Шаг третий.


Затем на полках заготовки посередине делаем кернение, которое поможет позиционировать сверло.


После этого сверлом по металлу делаем отверстие в заготовке при помощи сверлильного станка, периодически добавляя смазки в место сверления, что позволит сверлу дольше сохранять заточку.


Сначала проделываем отверстие маленьким сверлом, затем сверлом побольше. Когда отверстие готово, зажимаем деталь в тиски, устанавливаем на углошлифовальную машинку отрезной диск и пропиливаем часть одной полки до отверстия, как это показано на фото.

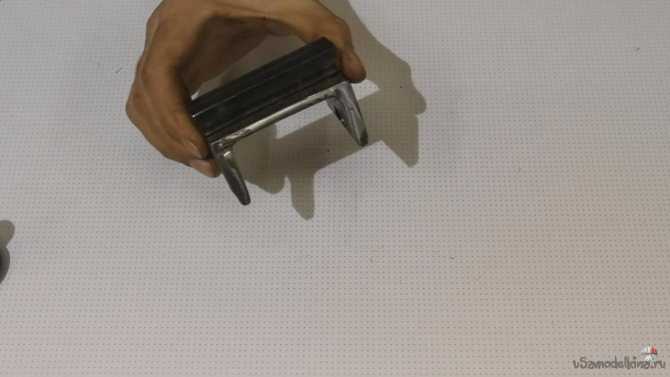

В итоге получается такая деталь, которую можно считать практически готовым съемником.

Шаг четвертый. Для того, чтобы при работе с самодельным инструментом не было нареканий, привариваем к плоской части заготовки квадратный металлический прут, это будет своего рода ребро жесткости.


Зажимаем деталь в тисках и к ней привариваем прут при помощи сварочного аппарата.При работе со сварочным аппаратом будьте аккуратны, одевайте защитную сварочную маску и краги.Шаг пятый.

Теперь нужно доработать ступичный болт.

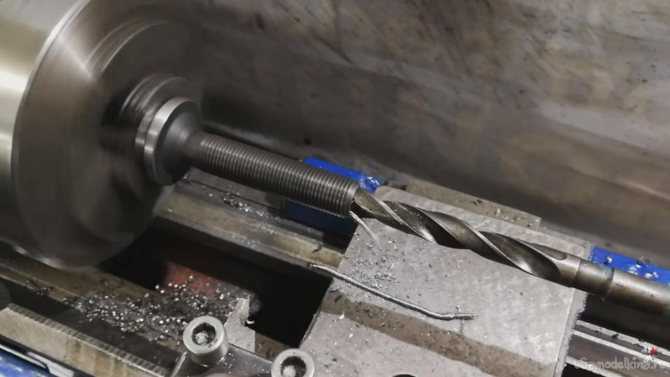

После этого зажимаем болт за его проточенную шляпку, в самой резьбовой части делаем отверстие сверлом по металлу, которое должно быть чуть меньше диаметра шарика от шарикоподшипника, но перед этим делаем небольшое углубление центровочным сверлом, чтобы добиться большей точности.


После сверления фиксируем болт в тисках и легкими ударами молотка вбиваем шарик подшипника в ранее просверленное отверстие. Шарик в данном случае нужен для того, чтобы болт при работе не плющился.

Шаг шестой.

Шаг седьмой.

Краска на самодельном съемнике высохла, а значит его можно протестировать. Вкручиваем гайку с шпильки рулевого наконечника и устанавливаем съемник на поворотный кулак, следя за тем, чтобы он не повредил пыльник и встал без перекосов и начинаем постепенно затягивать болт.

На данном этапе будьте осторожны, так как наконечник может вылететь из своего места в любой момент.

Всем спасибо за внимание, желаю творческих успехов и удачи в новых самоделках. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст

Подробнее здесь

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно —  материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов  пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

Замена рулевых наконечников без съемника

Ранее упоминалось, что заменить специализированный съемник может набор из молотка и монтажки. В этом случае весь процесс состоит из следующих этапов.

  1. Поддомкрачиваем авто, устанавливаем кирпичи под задние колеса, демонтируя передние.
  2. Чистим и смазываем средством WD-40 место соединения наконечника рулевой тяги и поворотного кулака.
  3. Снимаем шплинт и гайку.
  4. Выбиваем палец при помощи монтажки и/или молотка.
  5. Выкручиваем болт крепления наконечника к тяге.
  6. Замеряем расстояние между изношенной деталью и сгоном.
  7. Согласно имеющимся данным ставим новый наконечник.
  8. Выполняем процедуры сборки узла в обратном порядке.
  9. Монтируем колесо и снимаем авто с домкрата.
  10. Проверить развал схождение.

Стоимость замены рулевых наконечников в автосервисе достаточно демократична, а для того, чтобы сэкономить свои нервы и силы, лучше всего довериться профессионалам. Сделать это достаточно просто, заполнив форму, представленную ниже.

Устройство наконечников

Рулевой наконечник представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. К поворотному кулаку наконечник крепится через шарнирное соединение, имеющее определенную степень жесткости. С другой стороны наконечник устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге находится резьба и контровая гайка, за счет которой подбирается оптимальное положение рулевого наконечника. Резьба на рулевой рейке необходима для фиксации наконечника относительно заводских параметров и сохранения углов сход-развала.

Шаровое соединение на наконечнике надежно защищено резиновым пыльником, внутри которого расположена смазка, требуемая для правильной работы шарового соединения. Смазочные материалы снижают нагрузки на трение при работе узла, а так же защищают частично шаровой механизм от ржавчины, так как защитная функция механизма в первую очередь возложена на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

Рекомендации для автовладельцев

Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.

Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:

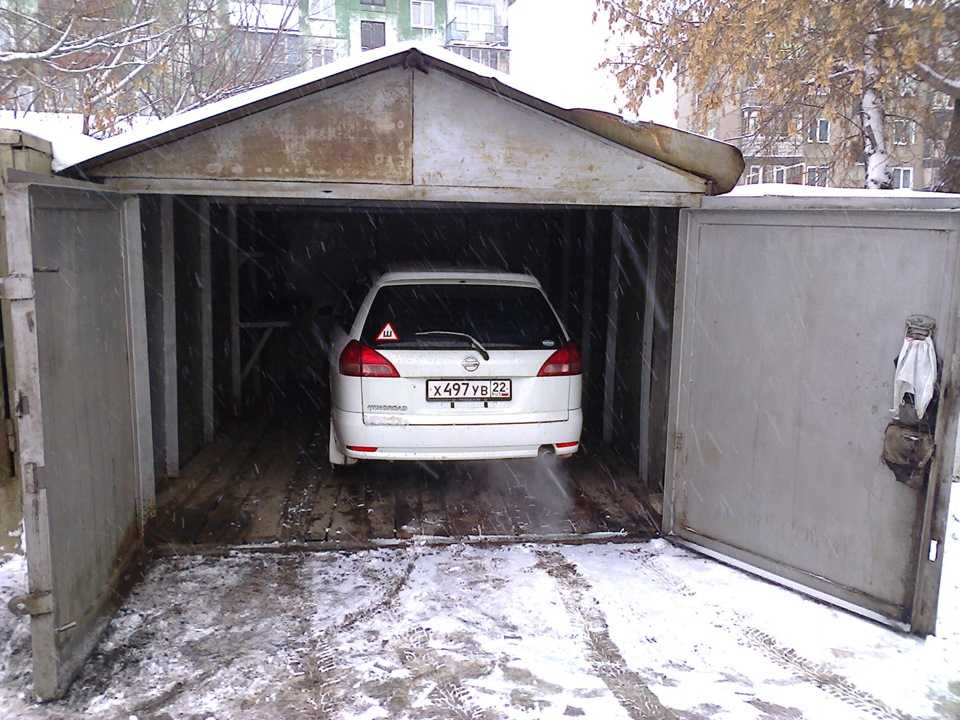

  • хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
  • избегать движения по бездорожью и дорогам с плохим покрытием;
  • по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
  • покупать оригинальные и качественные запчасти у надежных поставщиков;
  • после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.

Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Как поменять рулевые тяги и наконечники

Если обнаружены признаки износа или очевидны повреждения, требуется замена рулевых тяг и/или наконечников. Что касается тяг, настоятельно не рекомендуется ограничиваться только одной стороной. Другими совами, нужно купить рулевые тяги парой и менять их.

В норме замена рулевой тяги или замена рулевых наконечников выполняется попарно (как и в случае с амортизаторами и рядом других элементов). Это позволяет избежать проблем с развалом и неравномерным износом.

Также необходимо знать, как поменять рулевые наконечники своими руками правильно, чтобы избежать распространенных ошибок.  Переходим к замене:

  • автомобиль нужно поднять на домкрате;
  • далее снимаются передние колеса;
  • руль необходимо заблокировать;
  • затем следует ослабить фиксирующую гайку, при помощи которой наконечник крепится к тяге;
  • при условии наличия шплинта, его нужно снять с гайки пальца наконечника;
  • теперь можно открутить гайку на пальце, крепящую наконечник рулевой тяги к поворотному кулаку;
  • затем съемником для шаровых нужно выдавить рулевой наконечник, вставляя разъем съемника под резинку наконечника и затягивая гайку.
  • в том случае, если посадка плотная, молотком аккуратно простукивают по ушку рычага;
  • если съемника нет, вместо него используется небольшой лом;
  • перед снятием наконечника с тяги нужно поставить метки на тяге или запомнить количество оборотов, чтобы знать, насколько нужно накрутить новый наконечник при установке;
  • дальше следует снять пыльники, открутить тяги от рейки и произвести сборку в обратном порядке, используя новые детали;
  • при сборке резьбу на тягах и пальцах предварительно нужно смазывать;

Когда меняют наконечники?

В процессе работы шаровые шарниры наконечников изнашиваются довольно сильно. Особенно сильно это проявляется при регулярных поездках по плохим дорогам. Признаком износа являются стуки при проезде неровностей, рыскание машины по дороге. При появлении таких явлений, нужно загнать машину на смотровую яму. Проверка наконечников производится двумя способами:

  • Один человек крутит руль, другой находясь снизу, ищет источник стука;
  • С помощью монтировки проверяют шарнир на наличие люфта.

Если вы заметили хоть один из признаков неисправности, то следует поменять деталь.

Но, далеко не всегда демонтаж наконечников связан с их неисправностью. Часто, снимать их приходится в связи с заменой некоторых из сопряженных деталей. На некоторых моделях, например, для замены ступичного подшипника нужно снять весь поворотный кулак. Также снимается рычаг при необходимости ремонта рулевой рейки или редуктора. В любом случае, придется производить снятие очень аккуратно, чтобы не повредить резьбу.

2.3.Расстановка оборудования

При расстановке оборудования нужно учесть его особенности, соблюсти технику безопасности, обеспечить легкий доступ к нему рабочих.

Все оборудование должно находиться в отведенных ему по плану местах и быть возвращено на них, если вид работы предполагал их использование с перемещением. Между оборудованием должно быть достаточное расстояние, чтобы не затруднять перемещение персонала по участку, обеспечить легкий и безопасный доступ для использования оборудования. Оборудование с электрическим, пневматическим, гидравлическим приводами должно иметь подключение к соответствующим сетям, магистралям или приборам.

Ко всему прочему участок должен быть оснащен вытяжной вентиляцией и хорошо освещен.

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

  • восстановление с разборкой;
  • ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Замена шаровых опор

Стоимость замены шаровых опор в автосервисе обычно невелика – порядка 1000 рублей за одну. Но, в зависимости от конструкции подвески, эта цифра может быть, как уменьшена, так и увеличена. Даже снятие опоры с рычага может отличаться на разных авто. Дело в том, что опора может быть или прикручена к рычагу болтами, или запрессована в него. Есть ещё и вариант на заклёпках – при снятии шаровой их необходимо высверлить, заменив впоследствии болтами соответствующего диаметра (обычно продаются в комплекте с опорой). Очень удобно, когда шарнир уже прикручен болтами ранее – тогда снимать рычаг не придётся. Во всех остальных случаях этого не избежать. Сам палец шаровой опоры тоже может по-разному фиксироваться в сошке кулака. Он имеет либо коническую форму, либо цилиндрическую – с проточкой под болт. Если палец цилиндрический, то поворотный кулак имеет прорезь, которая позволяет сжать сошку винтом – для надёжной фиксации пальца. Если палец шаровой опоры конический, то при её замене иногда возникают затруднения с выпрессовкой последнего из кулака. В связи с этим автолюбители или изготавливают съёмники для снятия шаровых опор своими руками, либо покупают их. Но обычно удаётся снять шаровую опору без съёмника – просто нанося резкие и частые удары по сошке – в том месте, где запрессован палец. Нужно только лишь, чтобы сила удара не «гасилась» другими деталями, для чего необходимо развернуть соответствующим образом сошку.

Замена шаровой опоры

  1. «Сорвите» ступичную гайку – если авто переднеприводное.
  2. Если для замены шаровой опоры потребуется снять рычаг – сразу «сорвите» его крепёж – пока болты или гайки не будут откручиваться с малым усилием. Также «сорвите» гайки шаровой и рулевого наконечника, отсоедините стабилизатор.
  3. Выверните руль таким образом, чтобы удобно было выпрессовать наконечник рулевой тяги. Ударами молотка по рулевой сошке выпрессуйте наконечник – теперь можете поворачивать кулак, как вам удобно.
  4. Для того, чтобы суппорт не мешал – снимите его и подвесьте так, чтобы не повредить шланг. Можно также и «убрать» тормозной диск – если он снимется легко.
  5. Перед тем, как выпрессовывать опору из кулака, сдвиньте наружный ШРУС по шлицам, утопив его в ступицу. И в дальнейшем – будьте осторожны, не «выдерните» привод из КПП при снятии кулака.
  6. Разверните кулак, как вам удобно – и бейте, только не «зацепите» пыльник. На некоторых авто (на многих Ford) можно также снять рулевую сошку со стойки – удобнее будет работать.

При условии, если удары будут достаточно резкими, палец шаровой скоро выпрессуется из кулака. Такой способ ещё хорош и тем, что вы не повредите пыльники шаровой опоры и рулевого наконечника съёмником – ведь иногда шаровую нужно выпрессовать лишь затем, чтобы обеспечить проведение других работ. Для того, чтобы при работе молотком случайно не повредить резьбу, гайку до конца не скручивайте. После того, как рычаг снят, остаётся поменять шаровую опору. В том случае, если она запрессована в рычаг, старую можно выбить из него молотком. Но предварительно следует запомнить, на какую глубину следует запрессовывать новый шарнир. Не на всех авто есть упоры на корпусе опоры, поэтому будьте внимательны – не переусердствуйте, иначе можете запрессовать шаровую так, что она едва будет «цепляться» за рычаг. Например, при ремонте подвески Mazda 3 в «прошлом» кузове такой риск есть. Установка новой шаровой и сборка подвески, как правило, происходит быстрее и проще, чем разборочные работы. Для того, чтобы узнать, какие шаровые опоры для вашего авто лучше, никогда не ориентируйтесь на рекламу. Лучший способ избежать приобретения некачественных запчастей – покупать их у одного продавца. Никто не захочет терять постоянного клиента, продавая ему «левак». Кроме того, добросовестный продавец всегда интересуется тем, что он продаёт и ведёт своего рода личную статистику, ориентируясь на отзывы покупателей.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Замена пыльника

Не исправность пыльника приводит к быстрому выходу из строя шарнирного соединения, и как следствие всего наконечника рулевой тяги.

Поэтому важность своевременной замены пыльника очевидна. Данную работу можно проводить и без полного демонтажа рулевой тяги

Для этого нужно снять уплотнительное кольцо.

Следующее идет пружинное кольцо, которое тоже снимаем.

Снимаем пыльник.

Удалите старый и нанесите новый слой смазки. Если Вы заметили проникновение грязи во внутрь шарнира, замените его, так как описано выше.

Перед установкой нового пыльника, заложите в него 0,5 его объема смазки (солидол, литол-24 и т.д.).

Установив пыльник, в тоже положение, что и находился старый, в обратном порядке установите пружинное кольцо, затем уплотнительное кольцо.

Рулевая тяга устанавливается на автомобили ВАЗ 2108, 09, 099 в обратной последовательности как снималась

При этом следует обратить внимание на усилия затягивания болтов, с помощью которых рулевые тяги крепятся к рулевому механизму (8 кгс-м)

Обязательно следует зафиксировать болты с помощью стопорной пластины.

Важно почитать: Замена пыльника внутреннего ШРУСа, популярных моделей автомобилей. Замена наконечника рулевой тяги у опытного водителя, при наличии нужного инструмента (съемника, тисков, ключей), займет до 20 минут

Замена наконечника рулевой тяги у опытного водителя, при наличии нужного инструмента (съемника, тисков, ключей), займет до 20 минут.

После этого не забудьте сделать развал схождение колес, хотя многие водителя игнорируют даные работы, что приводит к быстрому износу передних шин.

Замена наконечника рулевой тяги ВАЗ, своими руками — видео.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

  • Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

    Смазка закисшей гайки при помощи WD-40

  • Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

    Газовый ключ

  • В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

    Срез резьбы гайки болгаркой

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Honda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
