Honda Civic 5D Замена датчика давления моторного масла (N22A) Ремонт авто своими руками, расходники, схемы, фото и видео

Установка масляного насоса

1.

Снимите коленчатый вал и проверьте, совмещены ли ключ (А) на валу и указатель (В) на картере цепи привода.

AB

2.

Совместите паз(А) на заднем уравновешивающем валу с маркировкой (В) на масляном насосе.

AB

3.

Чтобы удерживать задний уравновешивающий вал, вставьте кернер длиной 8 мм (А) (Snap-on PPC110LA или аналогичный) в калибровочное отверстие в картере нижних опор уравновешивающих валов и в калибровочное отверстие заднего уравновешивающего вала.

A

4.

Смажьте моторным маслом резьбу крепежного болта шестерни привода масляного насоса (А).

EB10 x 1.25 mm44 N·m (4.5 kgf·m)DA10 x 1.25 mm83 N·m(8.5 kgf·m)C

5. Установите масляный насос (В), не фиксируя его полностью, затем установите ключ (С) и звездочку масляного насоса (D), и затяните крепежный болт.
6. Снимите кернер (Е).
7. Затяните крепежный болт масляного насоса.
8.

Установите автоматический натяжитель цепи привода масляного насоса.

6 x 1.0 mm12 N·m(1.2 kgf·m)

9. Выньте калибровочный штифт из автоматического натяжителя цепи привода масляного насоса.
10. Установите масляный поддон.

Снятие и установка датчика уровня моторного масла

1.
2. Слейте моторное масло.
3.

Выверните болты (А), снимите кожухи датчиков уровня масла двигателя (В) и разъем датчика уровня масла двигателя.ПРИМЕЧАНИЕ: Если крышка повреждена, замените ее.

BAAB

4. Выкрутите болты (А), затем снимите датчик (В) уровня моторного масла с масляного поддона (С).ПРИМЕЧАНИЕ:
  • Чтобы не повредить масляный поддон и крепежную поверхность датчика, не используйте острых инструментов при снятии датчика.
  • Если вы обнаружите повреждения датчика, замените его.

ABC

5. Очистите поверхность вокруг крепежного отверстия на масляном поддоне для датчика уровня масла, если там имеются следы масла, грязи или смазки.ПРИМЕЧАНИЕ: Не поцарапайте и не повредите крепежную поверхность датчика.
6. Выполняйте операции по установке датчика в порядке, обратном снятию, соблюдая следующее:
  • Используйте новые сальники (А) и убедитесь, что они не погнуты.
  • Уберите масло, грязь или смазку с канавки для сальника на датчике (В), болтах (С) и отверстиях для болтов (D).
  • Будьте осторожны, чтобы не поцарапать крепежную поверхность датчика.
  • Не допускайте попадания масла на разъем (Е).
  • Убедитесь, что поверхность сальника (F) датчика составляет 1,0 мм±0,15 мм от датчика (со всех сторон) (G).

ABEFGC9.8 N·m (1.0 kgf·m)

7. Установите сливной болт и залейте моторное масло до максимального уровня.
8. Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3 000 об./мин (мин-1) без нагрузки (в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему работать на холостом ходу не менее, чем 10 минут.
9. Проверьте ENGINE OIL LEVEL MONITOR CONDITION (наблюдение за уровнем моторного масла) в DATA LIST (списке данных) с помощью HDS.
  • Если выводится сообщение о состоянии «ACTIVE» (активно), перейдите к .
  • Если INACTIVE (неактивно), установите новый датчик, затем перейдите к .
10. Выключите зажигание, подождите 3 минуты, затем измерьте уровень моторного масла. При необходимости, отрегулируйте уровень масла до максимума.
11. Запустите двигатель и дайте ему поработать 5 минуты на холостом ходу.
12. Проверьте ENGINE OIL LEVEL (уровень масла) в меню DATA LIST (список данных) при помощи HDS и запишите уровень.
13. Заглушите двигатель, оставьте замок зажигания в положении ON (II) и подождите 3 минуты.
14. Проверьте ENGINE OIL LEVEL (уровень масла) в меню DATA LIST (список данных) при помощи HDS и сравните с уровнем, полученным на шаге 12.
  • Если уровень изменился более, чем на 2 мм, датчик уровня моторного масла исправен.
  • Если уровень не изменился более, чем на 2 мм, установите новый датчик и перейдите к .
15. Проверьте подтеки масла вокруг датчика.
  • Если подтеков нет, перейдите к .
  • Если вы обнаружите подтеки, устраните их, затем перейдите к .
16.

Установите кожухи (А) датчиков уровня моторного масла и закрутите болты до указанного момента.

A

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Разбор насоса моторного масла

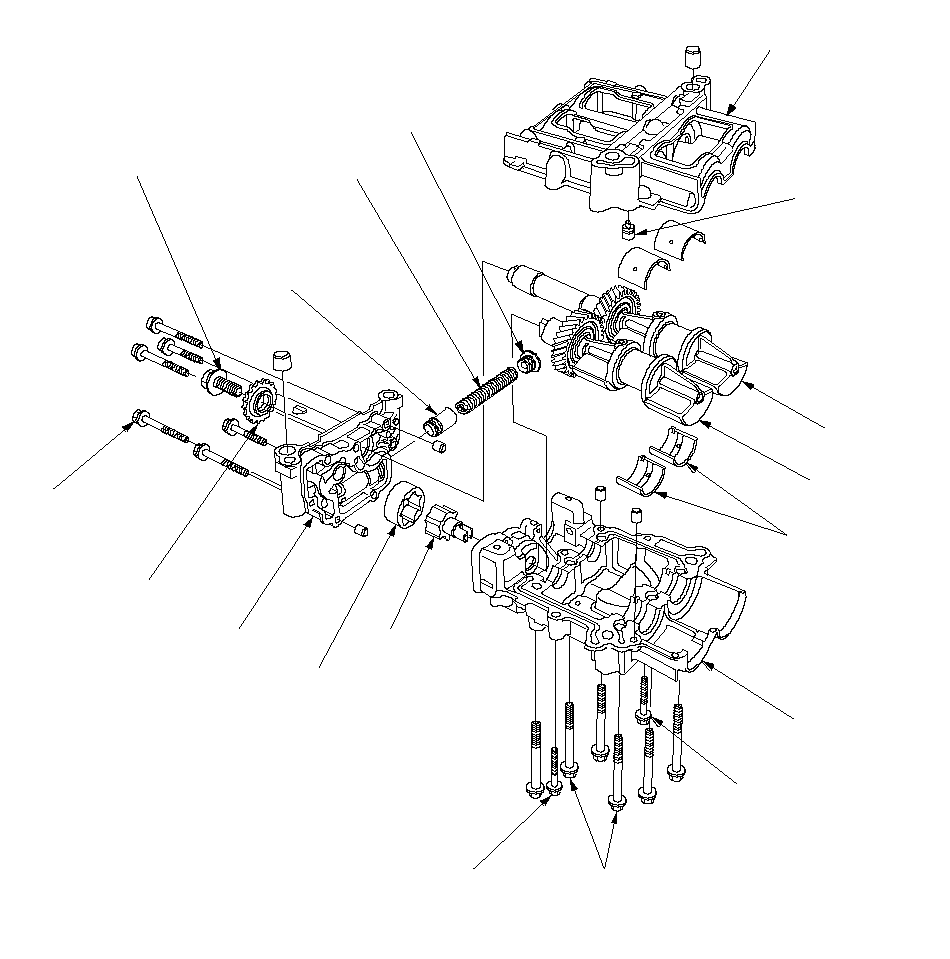

Покомпонентное изображение
