Варианты замены ремня генератора

Для проведения работ, когда требуется замена ремня генератора, не нужно особых навыков и знаний, назвать такую работу простой нельзя, но и ничего сверхординарного в ней нет. Изначально следует отсоединить массу от аккумулятора, и разобраться какие детали, защитные кожухи или другие узлы препятствуют доступу к ремню и генератору. Если в автомобиле привод генератора напрямую соединен со шкивом вала двигателя, то здесь все очень просто, так как в этом случае натяжка производится болтами крепления самого генератора, плюс дополнительный фиксирующий болт. Освободив пространство для свободного доступа к ремню и генератору, откручиваются вышеописанные болты, и ослабляется натяжение ремня.

Смотрите видео по теме:

В другом варианте, где от ремня зависит функционирование не только генератора, но и кондиционера, помпы и других узлов, работа по замене ремня генератора слегка усложняется. Возможно, придется снимать переднее колесо защиту крыла и картера, чтобы получить доступ к ремню, натяжному устройству и проводам задействованных агрегатов. Сняв все мешающие детали, ослабляем ремень:

  • если натяжение происходит за счет ролика, то ослабляем болт или гайку фиксирующие ролик;
  • если эту функцию выполняет пружинный натяжитель, то тот же результат достигается простым воздействием на ролик, в нужном направлении.

Сняв ремень, желательно провести диагностику натяжного механизма, если его состояние вызывает сомнения, то заменить и его

Также осмотрев ремень, стоит обратить внимание на характер повреждений, и выяснить из-за чего они образовались. Часто выход из строя различных механизмов может спровоцировать его износ и разрыв

Нелишним станет сравнение старого и нового ремня: длина, ширина количество зубьев (ручейков) и т. д. Бывают прецеденты несовпадения по некоторым параметрам, казалось бы, фирменного изделия. Установка нового ремня должна проходить в той же последовательности и по имеющейся схеме расположения, для конкретного автомобиля.

Смотрите видео по теме:

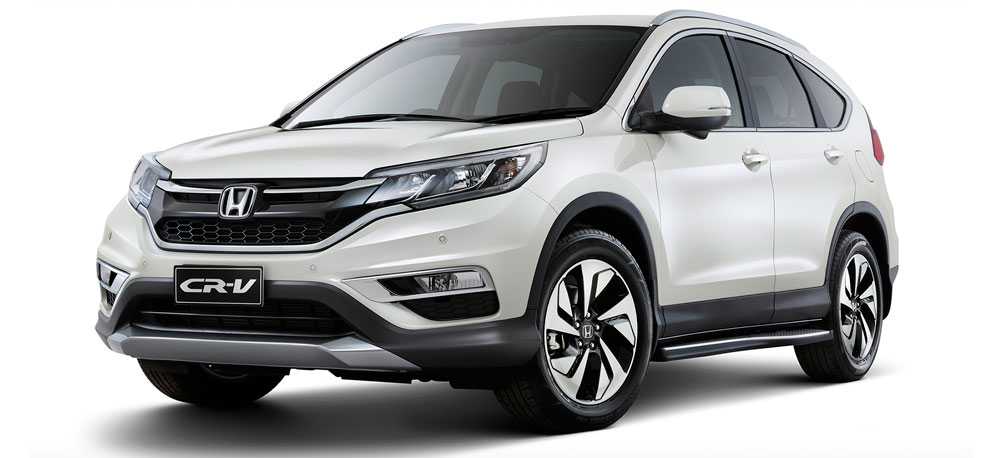

Как менять приводные ремни на Honda CR-V

Поскольку все три ремня расположены последовательно, осуществить замену генераторного ремня не удастся без снятия двух остальных, то же касается и ремня кондиционера: снять его мешает привод ГУР, так что последовательность разборки понятна: гидроусилитель, кондиционер, генератор.

Рекомендуется производить замену комплектом, но не обязательно: обычно больше всех страдает ремень привода генератора, в то время как остальные могут находиться в удовлетворительном состоянии. Если вы не планируете их менять, обязательно пометьте направление вращения, чтобы потом вставлять их так же.


Схема приводного ремня генератора Honda CR-V

В любом случае при снятии ремней нужно проверять и состояние натяжных роликов и при необходимости производить их замену.

Пошаговый алгоритм замены ремня генератора Honda CR-V:

  • поддомкрачиваем левую сторону автомобиля, снимаем переднее колесо;
  • демонтируем левую нижнюю подпорку силового агрегата;
  • ослабляем натяжения ремня привода насоса ГУР, снимаем ремень со шкивов;
  • повторяем операции по отношению к ремню кондиционера, снимаем ремень с натяжного ролика и шкивов коленвала и привода компрессора системы кондиционирования;
  • проверяем изношенность подшипника натяжного ролика, вращая его. Он должен крутиться свободно, без шумов, и иметь минимальный люфт;
  • если требуется его замена, чтобы снять ролик, ключом на 12 откручивают ось натяжителя, зажимают ролик и шестигранным ключом на 8 выкручивают фиксирующий болт;
  • после замены ролика необходимо перед затяжкой болта наложить на его резьбу немного герметика;
  • теперь можно ослаблять натяжение ремня генератора, снимать его и менять на новый, насадив ремень сначала на шкив генератора, а затем – коленвала;
  • осуществляем натяжку ремня в соответствии с вышеописанным алгоритмом;
  • приступаем к надеванию и натяжке ремня кондиционера, и в последнюю очередь – ремня привода насоса ГУР.

Размеры ремней: генератора – 820 мм, кондиционера – 845 мм, гидроусилителя – 898 мм. Не обязательно ставить дорогие оригинальные детали, неплохими по качеству считаются ремни Gates или SUN, стоящие значительно дешевле, в пределах 150-250 рублей.

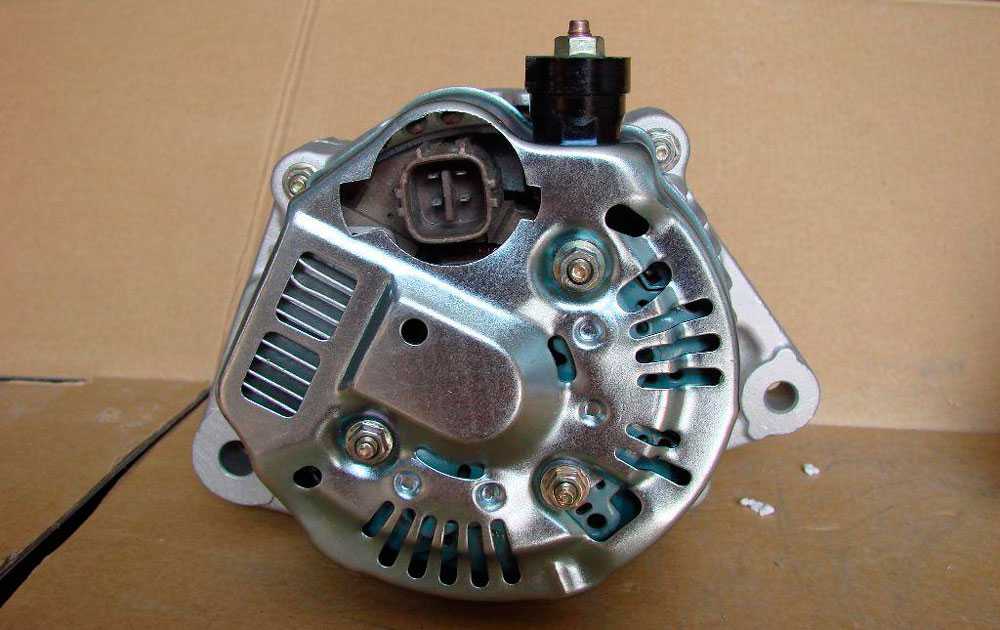

Ремонт/замена генератора Honda CR-V

Зачастую проблемы в работе генератора случаются по причинам, не связанным с приводом. В таких случаях требуется диагностика устройства, требующая его демонтажа.

Рассмотрим, как своими силами снять генератор на Honda CR-V RD1/RD2. Для этого нам понадобятся ключи на 12, 19, удлинитель ключа (полая труба), головка на 10/12, трещётка небольшой длины, деревянный брусок и молоток.

Последовательность работ:

  • откручиваем верхний крепёжный болт генератора;
  • второй болт находится чуть ниже, он смещён по направлению к радиатору. Откручиваем и его, работать придётся на ощупь;
  • отсоединяем фишку со жгутом проводов;
  • ключом на 19, усиленным рычагом, отжимаем генератор в сторону кабины и методом раскачивания снимаем генератор.

После ремонта/замены генератора установка на место проводится в обратном порядке: сначала ставим его на место, закручиваем нижний болт (не до конца), с помощью бруска и молотка подбиваем корпус генератора, чтобы можно было вставить верхний болт, зажимаем их.

Неисправный генератор можно отнести в автосервис, но можно проверить работоспособность регулятора и диодного моста и самостоятельно и заменить их в случае необходимости.

Замену щёток генератора Honda CR-V однозначно можно произвести самостоятельно:

  • открутить верхнюю крышку;
  • демонтировать щёточный узел;
  • осмотреть контакты и коллектор и прочистить их, если они загрязнены;
  • вставить новые щётки в щёткодержатель, для их фиксации в подпружиненном состоянии можно использовать любой тонкий предмет, например, иголку или кусок проволоки;
  • прикручиваем щёточный узел и крышку.

При замене диодного моста или регулятора на неоригинальные детали без схемы распиновки генератора не обойтись, а ещё лучше доверить эту операцию специалисту во избежание неприятностей с неправильно припаянными проводами.

В целом замену ремней и генератора на Honda CR-V нельзя назвать сложной процедурой, хотя доступ к ним и ограничен. Но какой современный автомобиль не страдает дефицитом свободного пространства в моторном отсеке?

Как натянуть обвисший ремень генератора Honda CR-V

Вами потребуется рожковый ключ на 12, монтировка, головка на 17. Для облегчения доступа к ремню нужно демонтировать левое колесо, желательно также с этой стороны отогнуть защиту мотора, освободив две клипсы.

Теперь нужно ослабить гайки крепления генератора (сверху – ключом на 12, снизу – головкой), после чего вставить монтировку или другой подходящий предмет (например, кусок арматуры) между генератором и корпусом силового агрегата, там имеется специальный выступ для упора. Поджимаем рычаг на себя, натягивая ремень. Достигнув нужного натяжения, затягиваем верхнюю гайку, не отпуская монтировку, после чего можно затянуть и гайку нижнего крепления генератора.

Как узнать, что приводные ремни растянулись или нуждаются в замене

Honda CR-V принадлежит к моделям, на которых генератор, ГУР и кондиционер имеют независимый привод с тремя раздельными ремнями. Такая конструкция в целом считается более сложной в обслуживании, но зато более надёжной: обрыв ремня гидроусилителя или кондиционера не приведёт к остановке генератора.

Но автовладелец, дабы не допустить такого негативного сценария, должен уметь самостоятельно диагностировать состояние генератора и его узлов.

Первым признаком изношенности или провисания приводных ремней считается появление скрипа или свиста, слышимого из моторного отсека. О природе этого звука можно судить по косвенным признакам.

Так, если свист раздаётся при пуске непрогретого мотора и усиливается при резком нажатии на педаль акселератора, то, скорее всего, это признак изношенности или ослабления ремня генератора. Если эти звуки возникают во время поворота руля, особенно если он вывернут на максимальный угол, можно говорить о проблемах с ремнём рулевого гидроусилителя. Если скрип раздаётся при включении кондиционера, следует проверить соответствующий ремень.

Натяжка ремней производится, если их провисание при нажатии с усилием 10 Н превышает 5 мм. О необходимости замены ремня генератора будут свидетельствовать следующие симптомы:

  • на приборной панели мигает или постоянно горит лампочка отсутствия зарядки АКБ;
  • при осмотре ремня видны его дефекты: разрывы, отслоения корда, сильные потёртости, масляные пятна и следы от антифриза.

Эксперты советуют производить замену приводных ремней раз в два года и дважды в год проверять их натяжение.

Возможные трудности

Описанная замена не считается сложной процедурой. Но с ней связан ряд проблем. Их разделяют на две группы: проявляющиеся в процессе работы и после замены. Сначала следует разобраться с проблемами первого типа.

При работе возникают следующие трудности:

  • Недоступность агрегатов. Автомобили проектируются не для ремонта в домашних условиях, поэтому ряд агрегатов сложно снять из-за особенностей конструкции. В худшем случае это невозможно сделать без специального оборудования.
  • Части старого привода блокируют соседние агрегаты. Пример: часть детали запуталась в проводке. Решение: части снимаются и удаляются. Убирать их следует аккуратно.
  • Новый ремень недостаточной длины. В определенных ситуациях разница составляет 2-3 мм. И до установки она незаметна.
  • Выход из строя роликов привода, трещины в осях. Исправляется заменой соответствующих частей.

Но стоит помнить: при ремонте способны возникнуть и другие проблемы. Все зависит от модели авто и характера поломки.

Проблемы, возникающие после замены:

  • Некорректная работа агрегата. При неправильной передаче вращения возникают проблемы с мотором. Решение: повторная установка детали.
  • Двигатель не запускается. Если привод слишком тугой, то он мешает вращению мотора. Решается ослаблением ремня.

Их всего две, но их достаточно, чтобы испортить жизнь водителю.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

  • гаечные ключи и головки;
  • новый ремень и натяжной ролик;
  • стержень для фиксации ролика;
  • монтажная лопатка для снятия ремня;
  • нож;
  • защитные перчатки;
  • лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

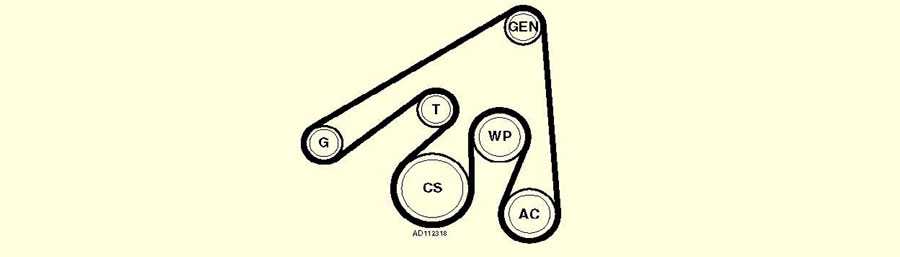

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

  • 1 — шкив коленчатого вала;
  • 2 — шкив генератора;
  • 3 — направляющий ролик;
  • 4 — муфта компрессора кондиционера;
  • 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
  • 6 — ремень;
  • 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

  1. Обрезать старый ремешок при помощи ножа.
  2. Повернуть на 3-4 оборота болт крепления генератора снизу.
  3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
  4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
  5. Зафиксировать механизм проволокой или иным способом.
  6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
  7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
  8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

  1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
  2. Поднять фиксатор вверх, выведя болт из направляющего паза.
  3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
  4. Снять изношенный ремень и прижимной ролик.
  5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
  6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

  1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
  2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
  3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
  4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
  5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.
