Признаки и причины неисправностей
Симптомы поломки ДПКВ:
- двигатель невозможно завести или он самопроизвольно глохнет через некоторое время;
- отсутствует искрообразование;
- периодически возникает детонация ДВС при динамических нагрузках;
- неустойчивые обороты на холостом ходу;
- снижается мощность двигателя и динамика автомобиля;
- при переключении режимов происходит самопроизвольное изменение числа оборотов;
- на приборной панели загорелся Check Engine.
Симптомы указывают на следующие причины, почему может быть неисправен датчик ПКВ:
- замыкание между витками в обмотке, может искажаться сигнал о положении поршня в НМТ и ВМТ;
- поврежден провод, связывающий ДПКВ с ЭБУ – должное оповещение не поступает в бортовой компьютер;
- дефект зубьев (потертости, сколы, трещины), может не заводиться двигатель;
- попадание посторонних предметов между зубчатым шкивом и измерителем или повреждение во время осуществления работ в подкапотном пространстве нередко становится причиной неисправности ДПКВ.
Проблемы с запуском двигателя
Варианты неисправности датчика коленного вала, влияющие на ДВС:
- Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
- Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.
Неустойчивая работа двигателя в различных режимах
Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.
Наличие детонации мотора с увеличением нагрузки
Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.
Признаки детонации ДВС:
- нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
- хлопки в ресивер или выхлопную систему;
- пропуски зажигания;
- явное снижение мощности мотора.
Снижение мощности двигателя
Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.
Устранение неисправностей
Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.
Чистка от грязи
Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

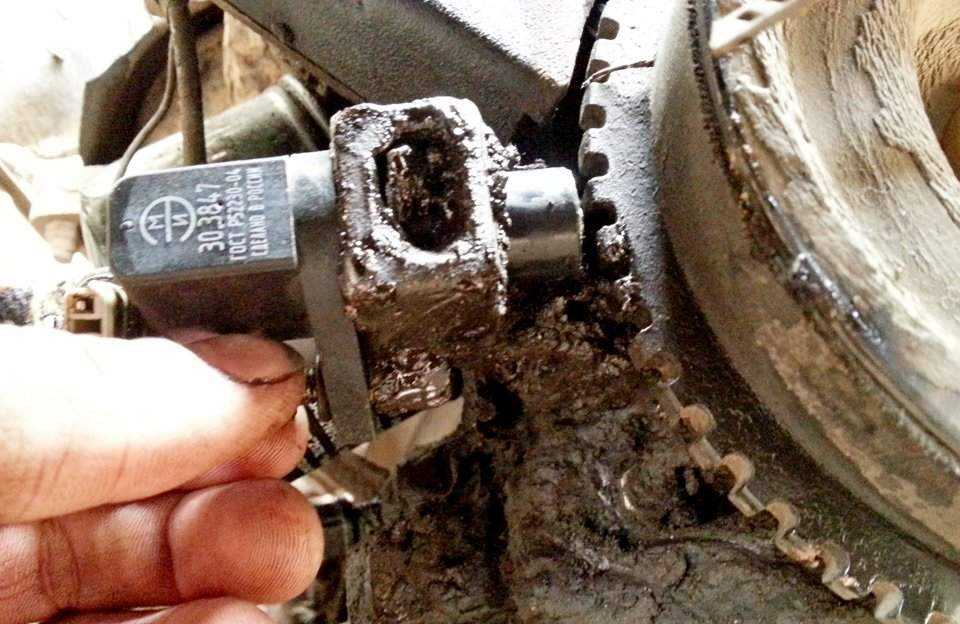

Грязный датчик ПКВ
Обрыв контакта
Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.
Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.
Загрязнение контактов
Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.
Грязь на контактах ДПКВ
Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.
Связанные проблемы
Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.
ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.
Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.
Назначение и принцип работы датчика положения коленвала
Датчик положения коленвала (ДПКВ, датчик синхронизации) является компонентом электронной системы управления двигателем. Поэтому датчик имеется только у современных автомобилей, оснащенных электронным блоком управления (ЭБУ) двигателя.
Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:
- определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
- осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
- определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
- управляет системой фаз газораспределения;
- управляет работой отдельных компонентов системы улавливания паров топлива;
- контролирует и корректирует работу других систем двигателя.
Именно ДПКВ определяет правильное функционирование двух основных систем мотора — зажигания (только на бензиновых двигателях) и впрыска топлива (на дизельных и инжекторных бензиновых силовых агрегатах).
Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.
Выделяется 3 основных разновидности ДПКВ.
- Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
- Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
- Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.
Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.
Какие разновидности датчиков ПКВ используются
Отличаются ДПКВ способом сбора и передачи данных.
- Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
- Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
- Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.
