Изучаем, проверяем и меняем датчик температуры охлаждающей жидкости

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

1. Слить ОЖ.
2. Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
3. Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

Вывод

Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.

Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.

Видео

В этом видео рассказывается, как правильно произвести замену датчика.

Проверка датчика своими руками в домашних условиях.

Не работает датчик температуры ВАЗ.

Признаки неисправности датчика положения коленвала

датчик коленвала

— при интенсивном разгоне появляется детонация; — нестабильные обороты на холостом ходу; — обороты автомобиля сами повышаются либо падают; — автомобиль глохнет; — не получается запустить двигатель.

Признаки неисправности катушки зажигания

Выходит из строя довольно часто.

Симптомами являются: — возникающие провалы мощности; — снижение общей мощности двигателя; — неустойчивость в режиме холостого хода; — провалы во время разгона, и даже отключение двух цилиндров.

Если расстояние до станции техобслуживания составляет несколько километров и вы можете до неё добраться, вам следует отключить соответствующие форсунки. В противном случае бензин, впрыскиваемый форсунками в нерабочие цилиндры, будет смывать масло. Последствия могут быть разные от забития картера до залегания уплотнительных колец.

Проверить можно способом отключения катушек зажигания по очереди, когда наткнетесь на неисправную катушку работа двигателя не измениться.

Признаки неисправности генератора

— при работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора; — разрядка или перезаряд (выкипание) аккумуляторной батареи; — тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе; — значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности; — посторонние звуки (вой, писк) исходящие от генератора.

Признаки неисправности адсорбера

Электромагнитный клапан продувки адсорбера устанавливается на всех современных автомобиля с целью предотвращения попадания паров топлива в атмосферу. Сам адсорбер, это некая емкость наполненная адсорбентом в которой и содержатся пары топлива. В качестве адсорбента чаще всего выступает активированный уголь.

Признаки неисправности клапана адсорбера: — поломка может послужить выходом из строя клапана продувки; — поломка может послужить выходом из строя топливного насоса; — во впускном коллекторе могут накапливаться пары бензина, в следствии нарушается пропорция топливовоздушной смеси и двигатель теряет мощность; — полная остановка двигателя.

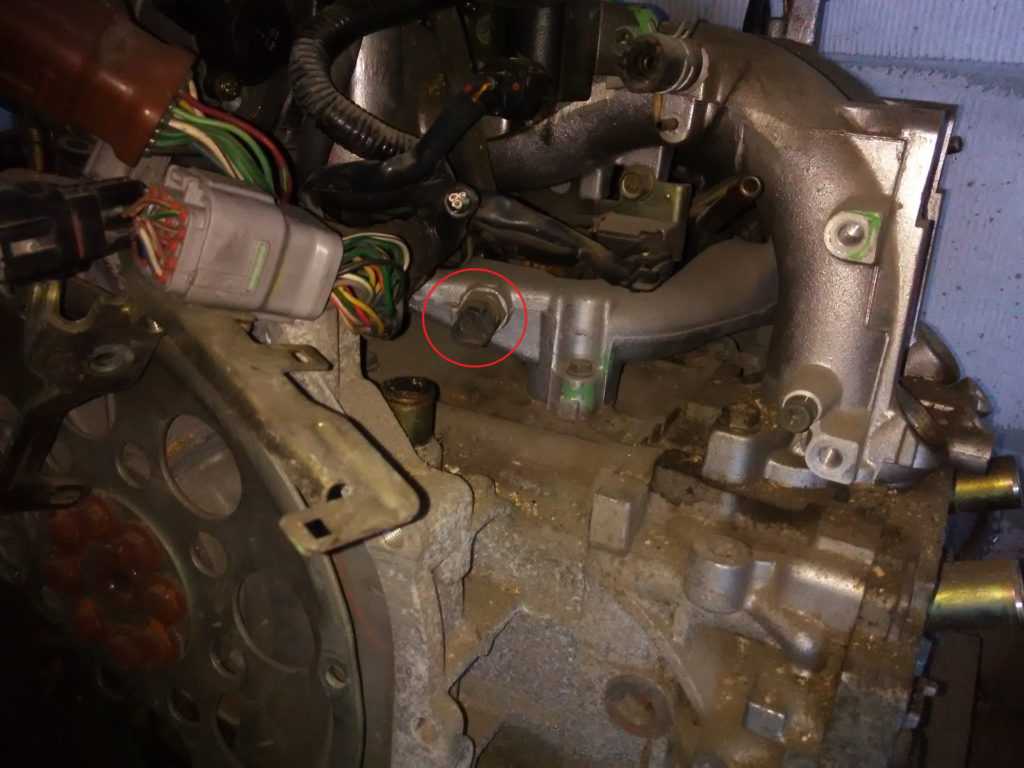

Где находится датчика температуры охлаждающей жидкости

В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора

Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Не работает указатель температуры охлаждающей жидкости

Стрелка указателя температуры ОЖ постоянно находится в начале шкалы

При этом система охлаждения двигателя автомобиля функционирует нормально: двигатель прогревается как обычно, термостат полностью горячий, печка «греет».

Возможные причины неисправности

Неисправен датчик указателя температуры (ТМ-106), неисправен сам указатель температуры, неисправна их электрическая цепь.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя поднялась с начала шкалы — датчик температуры неисправен.

Если стрелка не отклонилась — датчик исправен, нужно проверить сам указатель.

Проверка исправности указателя температуры охлаждающей жидкости

Снимаем щиток приборов. Отсоединяем от него белую колодку жгута проводов. Включаем зажигание. Проверяем подачу напряжения на плюсовой вывод указателя (вывод 12 колодки). Используем мультиметр (тестер) с режимом вольтметра или контрольную лампу. Если напряжение присутствует, проверяем минусовой участок цепи. Это вывод 5 колодки (общий минус). Соединяем щупами мультиметра минусовой и плюсовой выводы колодки. Напряжение должно быть не менее 12 В. Если напряжения нет, необходимо прозвонить электрическую цепь указателя.

Присоединяем колодку к щитку приборов и при включенном зажигании соединяем отрезком провода ее вывод 2 (минус с датчика) с «массой». Если стрелка указателя отклонилась, указатель исправен и нужно проверить провод к датчику на «обрыв». Если стрелка не отклонилась, указатель температуры неисправен и подлежит замене.

Стрелка указателя температуры ОЖ постоянно находится в красной зоне шкалы

При этом система охлаждения двигателя функционирует нормально. Двигатель не перегревается, охлаждающая жидкость не кипит.

Как и в первом случае возможно неисправен датчик указателя температуры (ТМ-106), либо неисправен сам указатель температуры, или неисправна их электрическая цепь.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя переместилась из красной зоны в начало шкалы — неисправен датчик температуры.

Проверяем указатель температуры ОЖ

Проводим проверку исправности указателя способом описанным выше. Если установлено, что указатель исправен, проверяем его электрическую цепь. Возможно провод с датчика указателя температуры где-то замыкает на «массу».

Примечания и дополнения

Стрелочный указатель температуры ОЖ установлен в щитке на панели приборов автомобилей ВАЗ 2108, 2109, 21099. Стрелка указателя температуры соединена с вращающемся магнитом, который изменяет свое положение в зависимости от силы действующего на него магнитного поля. В электрическую цепь указателя температуры ОЖ включен датчик температуры охлаждающей жидкости, установленный в головке блока двигателя. Датчик — это «масса» указателя. В нем имеется терморезистор изменяющий сопротивление цепи в зависимости от температуры ОЖ. Чем горячее тосол или антифиз тем сопротивление цепи ниже, тем сильнее магнитное поле воздействующее на стрелку датчика, тем больше она отклоняется.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

• термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
• мультиметр (для замера сопротивления термистора);
• емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

• 40 градусов — порядка 1000 – 1200 Ом;
• 50 градусов — 1000 Ом;
• 60 градусов — 800 Ом;
• 80 градусов — порядка 270 – 380 Ом;
• 100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Как появился датчик температуры охлаждающей жидкости

Раньше для проверки температуры тосола устанавливали термореле. Таким устройством оснащали только дорогостоящие автомобили известных марок. В корпусе термореле при открытом клапане двигатель медленно нагревается. При закрытии клапана двигатель начинает охлаждаться до своей рабочей температуры, и поддерживается в оптимальном режиме. Такое термореле чаще всего устанавливалось на моторы с распределенным впрыском.

Со временем конструкция датчика температуры тосола значительно изменилось, как и принцип его действия. В настоящее время роль датчика выполняет простой терморезистор, изменяющий свое сопротивление при колебаниях температуры охлаждающего антифриза.

В современных двигателях температура контролируется постоянно. В результате возросла производительность, экономичность и безопасность автомобиля. Современные датчики температуры изготавливают из оксида кобальта, или никеля. Эти материалы выбраны из-за того, что они при нагревании охлаждающей жидкости выделяют большое число свободных заряженных частиц. В результате сопротивление датчика температуры снижается в несколько раз.

Во многих двигателях терморезистор, находящийся в охлаждающем антифризе, обладает отрицательным температурным показателем. В итоге наибольший показатель сопротивления создается при холодном силовом агрегате. На датчик подается напряжение величиной 5 вольт. При изменении сопротивления снижается подача напряжения. Все изменения контролирует блок управления. От этих параметров зависит температура тосола или антифриза.

Но бывают и исключения. На автомобилях Рено устанавливали датчики с положительным изменением температуры. В итоге изменился принцип работы датчика: при возрастании температуры сопротивление также увеличивается.

Обзор видов ДТОЖ: устройство и принцип работы

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Фотогалерея «Разновидности ДТОЖ»

Схемы разных видов датчиков приведены на фото.

Магнитный тип ДТОЖ Биметаллический датчик Схема капиллярного датчика

Виды датчиков температуры охлаждающей жидкости

Есть два вида датчиков современных автомобилей:

• магнитные;
• биметаллические (ленточные).

Магнитный датчик температуры срабатывает мгновенно и показывает температуру сразу после поворота ключа замка зажигания.

Биметаллический датчик начинает работать после некоторой паузы.

Принцип работы биметаллического датчика состоит в том, что блок управления меняет силу тока, если меняется температура жидкости охлаждения. Сила тока нагревает полоску из металла. Эта металлическая полоска изменяется по длине и двигает закрепленную стрелку, показывающая температуру ОЖ.

Что касается принципа действия магнитного датчика, то он основан на том, что величина силы тока, которая меняется от величины температуры охлаждающей жидкости, меняет сопротивление катушек, которые закреплены по бокам якоря и, которые запитываются от бортовой электросети, а на якоре закреплена стрелка, которая показывает правильную температуру жидкости.

Есть также еще третий тип датчиков температуры ОЖ — это капиллярные. Но, такие датчики почти не применяются.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

За что отвечает датчик ож?

1. Выставление угла зажигания. Правильная его регулировка обеспечивает максимальное сгорание топлива, а значит уменьшение его расхода. Повышение КПД двигателя и мощностных его характеристик.
2. Корректируется состав топливной смеси, за счет изменения положения заслонки и обеспечения доступа большего (или меньшего) объема воздуха в смесь. Благодаря этому стабилизируются обороты в разных режимах работы, уменьшается токсичность выхлопных газов.
3. Поддерживается обратная связь с датчиком кислорода, необходимая для регуляции пропорций смеси для двигателя. Пока не будет изменений температуры хладагента, ЭБУ не воспримет сигнала кислородного датчика, не обогатит смесь в режиме холостого хода, что приведет к нестабильной работе мотора. Т.е. осуществлять контроль повышения оборотов в этом режиме.
4. Осуществляется контроль вращательных характеристик коленчатого вала, продувке устройства улавливания отработанных паров газа, блокировки трансформатора АКПП при перегреве.
5. В автомобилях, где отсутствует датчик принудительного охлаждения, датчик температуры ОЖ выполняет функцию включения вентилятора.
