Датчик температуры охлаждающей жидкости: замена своими руками, виды неисправностей

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

По какой причине может возникнуть неисправность датчика температуры

Конструкция датчика температуры ОЖ достаточно простая, поэтому сами датчики ломаются очень редко, но различные сбои происходят довольно часто. Причины сбоев таковы:

Использование в системе охлаждения некачественного антифриза. Часто многие водители заливают в систему охлаждения антифриз неизвестных производителей, а иногда даже и «ТОСОЛ». Использование таких жидкостей ведёт к образованию налёта в системе охлаждения. Покрываясь этим налётом, материал датчика может изменить свою структуру и подавать неверные сигналы. Как правило, температура начинает фиксироваться более низкая, чем в реальности. В результате вентиляторы включаются с опозданием, и некоторое время двигатель работает без надлежащего охлаждения;
Некачественный датчик. Многие безоговорочно верят уверениям продавца, что в такой простой детали брак в принципе невозможен и покупают датчики от неизвестных китайских производителей. Хотя китайцы мастера маскировать дешёвые материалы под более дорогие путём их покраски или напыления. Да и кустарное производство не в состоянии обеспечить точность изготовления детали. Такой датчик, не сработав вовремя, запросто может привести к выходу из строя радиатора охлаждения двигателя;
Течь радиатора через сорванную резьбу или неплотно закрученный датчик. Не стоит забывать, что материал радиатора довольно мягкий и закручивать его с чрезмерным усилием не стоит. Не докручивать также не следует. Повреждение прокладки тоже может привести к утечке;
Неполадки в работе электрики. Это самая распространённая причина некорректной работы датчика. Ошибку в работе может спровоцировать множество факторов, от резких скачков напряжения до банального окисления контактов. Любая проверка датчика должна включать в себя действия по проверке состояния контактов;
Нестабильная работа термостата.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

без причины падают обороты двигателя;
долго нагревается мотор;
двигатель часто перегревается;
повышенный расход топлива;
ухудшение управляемости автомобилем;
из глушителя выходит черны дым;
нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Рекомендуем: Проблемы с маслом в двигателе

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификации, плюсы и минусы

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

-60 С — 2,13 В;
-40 С — 2,33 В;
-20 С — 2,53 В;
0 С — 2,73 В;
+40 С — 3,13 В;
+80 С — 3,53 В;
105 С — 3,83 В;
125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

128 С — 80,8 Ом;
100 С — 177 Ом;
80 С — 332 Ом;
60 С — 667 Ом;
40 С — 1459 Ом;
20 С — 3520 Ом;
0 С — 9420 Ом;
-20 С — 28680 Ом;
-40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Что такое ДТОЖ?

Датчик температуры охлаждающей жидкости (ДТОЖ) – это устройство, реагирующее на температуру охлаждающей жидкости двигателя автомобиля, который срабатывает при повышении температурного режима и включает вентилятор охлаждения радиатора. Если ДТОЖ не работает, это может привести к перегреву двигателя, что, в свою очередь, чревато полной заменой заклинившего мотора. Для предотвращения таких случаев, следует разобраться, по каким принципам происходит работа датчика температуры охлаждающей жидкости.

Датчик указателя температуры охлаждающей жидкости – это небольшое устройство, которое часто расположено в самом радиаторе, а иногда на корпусе системы охлаждения. Когда большинство автомобилей оснащалось карбюраторными двигателями, ДТОЖ служил только для определения температуры антифриза, выводя значение на приборную панель автомобиля, и активируя запуск вентиляторов. Для включения вентиляторов температура должна быть выше восьмидесяти градусов. Если при превышении данного параметра вентиляторы не включатся, антифриз может закипеть, что приведёт к выходу двигателя из строя.

Большинство современных инжекторных автомобилей возлагают на датчик значительно больше функций, да и используется всё чаще цифровой датчик температуры, который показывает более точную температуру. В инжекторных системах датчик влияет на холостые обороты двигателя, на работу клапана, отвечающего за выхлопные газы, за установку угла зажигания и многое другое.

Рено Логан

На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.

Оригиналы:

12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.

12-RENAULT-226307034R – после 2012 года (контакты в ряд).

Все они подходят для моторов K4M и K7M, места их расположения разняться.

Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.

На двигателе K7M в заднем торце головки блока цилиндров.

На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.

Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.

Если цепь рабочая, значит вышел из строя блок управления.

Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).

Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.

Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».

Нормативные данные показаны в таблице 4.

Температура, С	Сопротивление, Ом
120	105
110	135
90	240 (+/ — 30)
80	335 (+/ — 35)
50	810
25	2050
20	3500 (+/ — 500)
4	7500 (+/ — 500)

Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.

Для большей надежности желательно демонтировать девайс, для используйте головку на 21.

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
мультиметр (для замера сопротивления термистора);
емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

40 градусов — порядка 1000 – 1200 Ом;
50 градусов — 1000 Ом;
60 градусов — 800 Ом;
80 градусов — порядка 270 – 380 Ом;
100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Проверка исправности функционирования и замена выключателей панели приборов Honda Civic

Проверка исправности функционирования и замена выключателей панели приборов

Рассматриваемые в настоящем Руководстве автомобиля оборудованы подушками безопасности (SRS). При выполнении каких-либо работ вблизи датчиков ударов, рулевой колонки или панели приборов отключайте SRS (см. Подушки безопасности — общая информация). Не производите проверку моделей SRS при помощи любого типа диагностического оборудования.

Выключатель активации темпостата

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки выключатель необходимо снять с автомобиля (см. параграф 1, Замена).
2. При помощи или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами выключателя в обоих его положениях (см. таблицу ниже). В случае необходимости замените выключатель.

Карта состояний выключателя активации темпостата


ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ	НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ
Вкл. (ON)
Civic	2 и 3
Integra	1 и 2
Выкл. (OFF) (проверка лампы)
Civic	1 и 2; 4 и 5
Integra	2 и 3; 4 и 5

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подденьте выключатель маленькой отверткой и извлеките его из панели приборов (см. сопроводительную иллюстрацию). Рассоедините электрический разъем.

2. Установка производится в обратном порядке.

Выключатель активации обогрева заднего стекла

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите выключатель с панели приборов (см. ниже параграф 1, Замена).

2. На моделях Civic в цепь выключателя включен таймер, что требует особого метода проведения проверки. В случае нарушения исправности функционирования обогревателя включите зажигание (двигатель не запускайте), затем подключите положительный щуп вольтметра к клемме № 1 разъема жгута электропроводки выключателя, отрицательный щуп подсоедините к клемме № 4 (см. сопроводительную иллюстрацию). Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние электропроводки и предохранителя цепи.

3. Если напряжение батареи имеет место, установите между клеммами №№ 1 и 4 провод-перемычку. Если теперь обогреватель сработает, замените выключатель, в противном проверьте состояние реле обогревателя (см. Реле — общая информация и проверка исправности функционирования) с соответствующей цепью.

4. На моделях Integra при помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами выключателя (см. сопроводительную иллюстрацию и таблицу ниже). При отрицательных результатах проверки замените выключатель.

Карта состояний выключателя активации обогрева заднего стекла (модели Integra)

ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ	НАЛИЧИЕ ПРОВОДИМОСТИ МЕЖДУ КЛЕММАМИ
Вкл. (ON)	4 и 6
Выкл. (OFF) (проверка лампы)	1 и 3; 2и 5

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддев отверткой, аккуратно извлеките выключатель из панели приборов автомобиля (см. сопроводительную иллюстрацию). Рассоедините электрический разъем.

2. Установка производится в обратном порядке.

Выключатель подсветки панели приборов и ходовых огней

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите выключатель с панели приборов автомобиля (см. ниже параграф 1, Замена).
2. В цепь выключателя включен контур управления, поэтому проверка производится особым методом. В ходе проверки каждый контур тестируется в индивидуальном порядке. Если исправность функционирования системы нарушена, однако неисправностей в контурах не обнаружено, следовательно, скорее всего поврежден выключатель. проверьте состояние клемм выключателя. В случае необходимости зачистите окисленные клеммы, деформированные выпрямите. В случае необходимости замените выключатель.

3. Подсоедините омметр между клеммой № 2 разъема жгута электропроводки выключателя и массой шасси (см. сопроводительную иллюстрацию). Проводимость должна иметь место, в противном случае проверьте цепь на обрыв и надежность крепления клеммных соединений.

4. При включенных головных фарах подсоедините вольтметр между клеммой № 1 и массой. Если напряжение батареи отсутствует, проверьте состояние компонентов цепи на участке до расположенного под панелью приборов монтажного блока и до комбинированного переключателя.
5. При включенных головных фарах установите провод-перемычку между клеммой № 3 и массой шасси. Подсветка панели приборов должна включиться на максимальную яркость.
6. Если соединительная электропроводка в порядке, замените выключатель.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Аккуратно поддев отверткой, высвободите выключатель из панели приборов автомобиля (см. сопроводительную иллюстрацию). Рассоедините электрический разъем.

2. Установка производится в обратном порядке.

Устройство и принцип работы

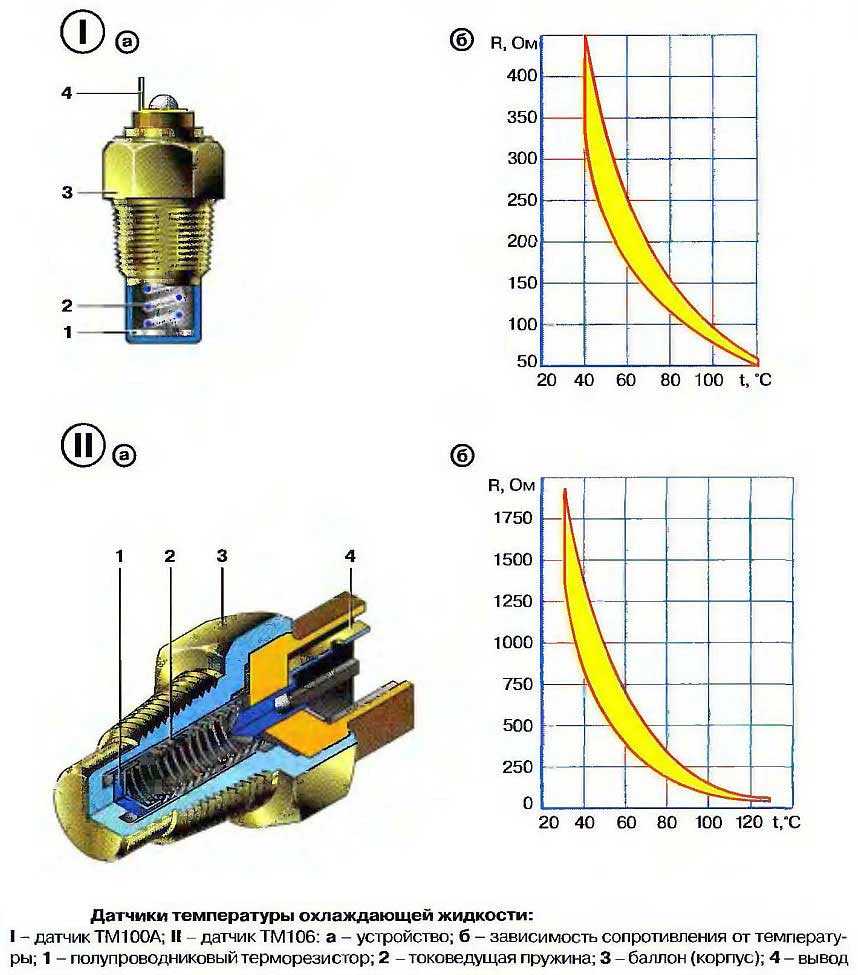

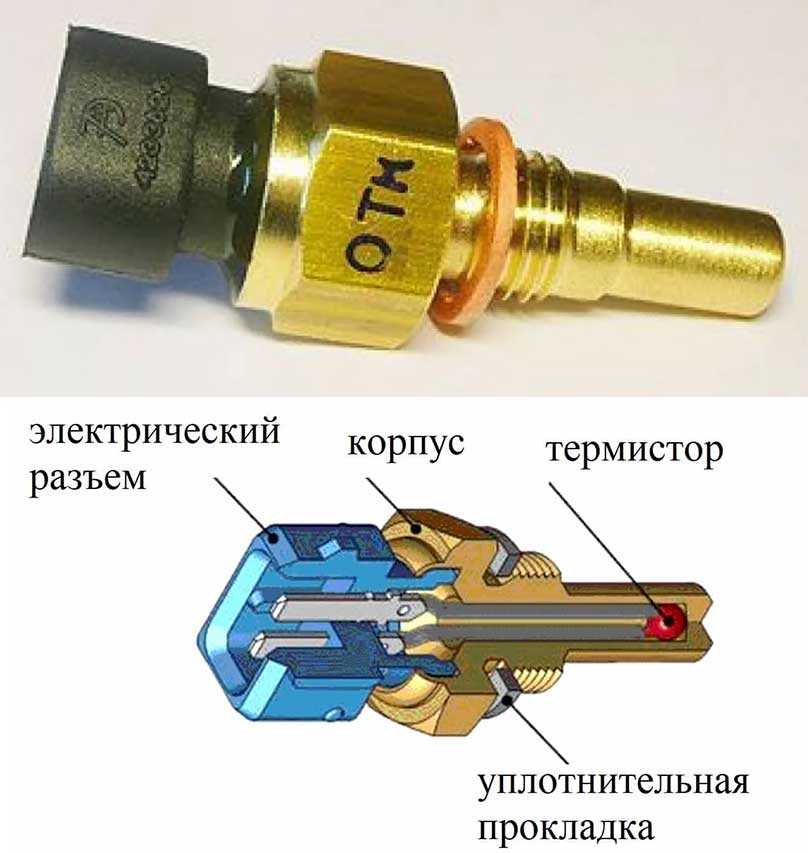

Температурный датчик ДТОЖ — резистор (термистор), реагирующий на температуру антифриза в охлаждающей системе мотора. Информация о сопротивлении этого элемента передается в ЭБУ, который принимает решение об изменении настроек в работе двигателя.

Полученные сведения используются ЭБУ для определения шагов регулятора ХХ (холостого хода) для оптимальной подстройки нужного объема топливной смеси.

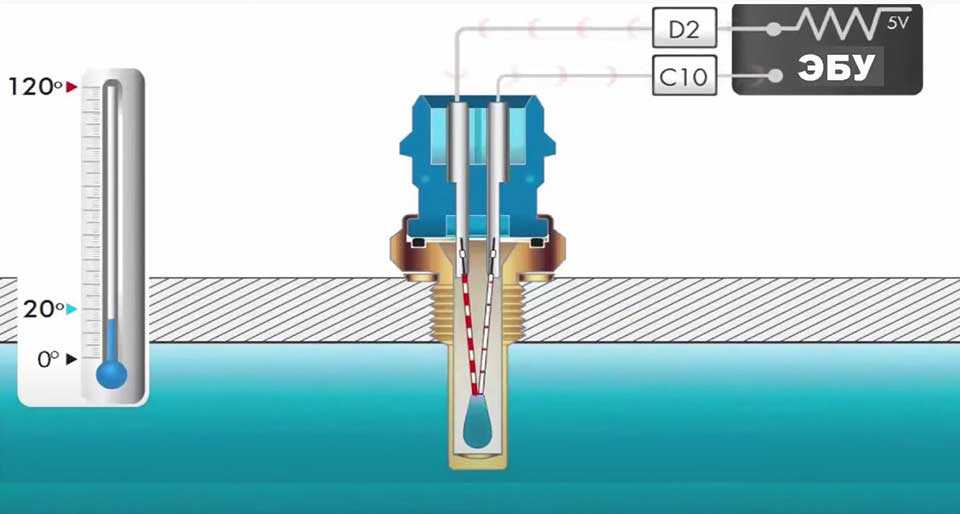

Особенность ДТОЖ состоит в том, что на холоде его сопротивление увеличивается, а при нагреве, наоборот, снижается.

Так, при достижении 130 градусов Цельсия параметр сопротивления — 70 Ом, а при минус 40 градусов — 100,7 кОм.

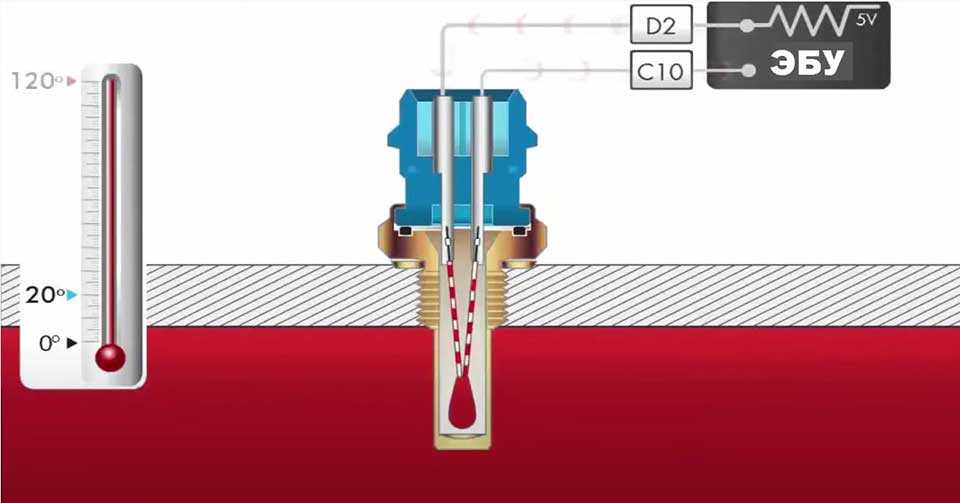

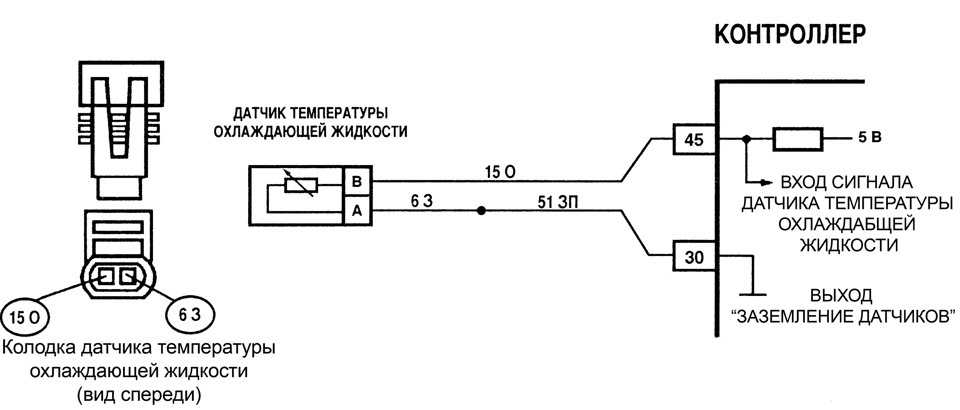

Термистор управляется, благодаря подаче на него напряжения +5 В от контроллера.

Потенциал проходит через классический резистор с неизменным сопротивлением (R).

Уровень нагрева антифриза вычисляется по факту падения напряжения на ДТОЖ с изменяемым R (Ом). При этом на холодном моторе падение будет большим, а на нагретом — низким.
