Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114
Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

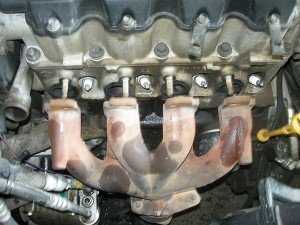

Выпускной коллектор ВАЗ-2114
Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:
- Механическое повреждение коллектора.
- Коробление и потеря герметичности на стыке с головкой блока цилиндров.
- Прогар прокладки между головкой и коллектором.
- Появление трещин в результате перегрева двигателя.
- Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.
В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.
Инструмент и материалы для демонтажа
Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:
- повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
- прорыв отработанных газов в подкапотное пространство и иногда в салон;
- снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.
Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.
Прокладка выпускного коллектора
Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.
После установки новых прокладок (для 8-клапанного мотора и для 16-клапанного они разные) и фиксации коллектора стоит убедиться, что узел не контактирует с электропроводкой, шлангами и не касается стабилизатора. Удачной всем работы!
Снятие, проверка состояния и установка сборки коромысел Honda Accord
Снятие, проверка состояния и установка сборки коромысел
Компоненты сборки коромысел (модели VTEC)
|
А — Пятый держатель распределительного вала |
F — Поршни |
СНЯТИЕ
| Порядок выполнения | |||||
|
ПРОВЕРКА
| Порядок выполнения | |||||||||
|
УСТАНОВКА
Порядок выполнения
1
Смажьте все компоненты чистым двигательным маслом и установите их на свои штатные места на осях коромысел.
Обращайте внимание на маркировку, отличающую левосторонние компоненты от правосторонних.
2. Смажьте кулачки и шейки распределительного вала специальной установочной смазкой
Нанесите на сопрягаемые с головкой цилиндров поверхности крышек первого и шестого подшипников распределительного вала тонкий слой анаэробного герметика, после чего установите сборку коромысел на свое штатное место.
3. В строго определенном порядке в несколько приемов затяните болты крепления крышек распределительного вала с требуемым усилием.
4. Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.
5. В заключение не забудьте произвести регулировку клапанных зазоров (если в ней имеется необходимость) (см. Главу Настройки и текущее обслуживание).
6. Запустите двигатель и проверьте его на наличие признаков утечек масла и исправность функционирования.
Видео про «Снятие, проверка состояния и установка сборки коромысел» для Honda Accord
замена пыльника внутреннего шруса HONDA
Замена грм и шестерни ( Хонда аккорд 2003-2012)
Ремонта генератора Honda Accord
Замена прокладки выпускного коллектора
Процесс замены уплотняющего элемента при его выходе из строя (прокладка прогорела) сравнительно прост. Схема демонтажа старого и установки нового уплотнителя следующая:
- открываем капот машины;
- снимаем воздухозаборник и карбюратор, под которыми расположен выпускной коллектор;
- демонтируем термоэкран, закрывающий коллектор (в старых карбюраторных авто его может и не быть);
- откручиваем болты, коими коллектор крепится к распределительной выхлопной трубе, а затем и болты, соединяющие его с блоком мотора.
Теперь можно снимать выпускной механизм. Под ним и находится нужная нам прокладка, а точнее – ее остатки, которые нередко намертво прикипают к коллектору. Не спешите ставить новый уплотнительный элемент. Сначала нужно очень тщательно зачистить участок прилегания ГБЦ и коллектора, удалив с него остатки старой прокладки и нагар.
После чистки этот участок должен буквально блестеть. Затем на очищенную поверхность наносят графитовый смазочный состав и устанавливают новую прокладку. Графитовой смазкой, кстати, можно обработать и все крепежные элементы. Вам остается только смонтировать все снятые механизмы на место – замена уплотнителя прошла успешно!
Главная →
Обслуживание и Ремонт → Ремонт →
Инструкция по замене прокладки ГБЦ
В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.
- Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
-
Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.
- Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла, положения дроссельной заслонки, температуры и т.д.).
- Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
- Жгут проводов вытягивается из-под ресивера.
-
Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.
- Извлекаются натяжной ролик и дистанционная шайба.
- Снимается зубчатый шкиф с распредвала.
- Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.
- Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
- Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.
-
Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.
-
Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.
-
Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.
-
Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.
- Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.
-
После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.
- Ремонт закончен!
Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия
Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.
Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:
Замена прокладки на ВАЗ:
Замена прокладки на Volkswagen Passat B3:
Замена прокладки на Honda Civic:
Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр. Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.
В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость. Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.
Виды прокладок ГБЦ
Прокладки ГБЦ условно разбиваются на две группы:
1. Неметаллические прокладки, которые делятся на два вида:
Безасбестовые – данный вид прокладок характеризуется пониженной способностью к усадке и повышенной способностью к восстановлению. Безасбестовые прокладки отличаются повышенной ценой по сравнению в асбестовыми,, но при этом привлекают большей износостойкостью, герметичностью и экологичностью. Применяемые материалы при изготовлении прокладок: синтетическое волокно, каучук.
Безасбестовые прокладки ГБЦ
Асбестовые прокладки — по свойствам похожи на своих собратьев без асбеста. Они упруги, устойчивы к температуре и эластичны. Как правило, находят своё применение в ремкомплекте. Однако по качеству уступают остальным видам.
Асбестовые прокладки ГБЦ
2. Металлические прокладки. Они обладают наивысшим качеством и эффективностью. Они равномерно распределяют все давление на поверхности в месте присоединения на всю поверхности головки блока цилиндров и блока цилиндров.
Металлическая прокладка ГБЦ
Часть 3: снятие выпускного коллектора
На этом, окончательном, этапе свинчиваются 4 гайки с выпускного коллектора, которыми он крепится к штанам (то есть, приемной трубе). Упомянутые штаны аккуратно снимаются со шпилек и немного отодвигаются в сторону. Отвинчиваются оставшиеся на месте 3 гайки. Выпускной коллектор отводится назад; при этом он сползает с удерживающих его шпилек.
Можно заняться тем, для чего он демонтировался: собственно заменой прокладки. Если она успела прикипеть к головке цилиндрового блока, ее поддевают чем-нибудь тонким (отверткой, ножом) и снимают без остатка. Следы пригара счищаются специальным составом, который наносится на коллектор на четверть часа.
Снятие
| 1. | Снимите крышку радиатора. |
| 2. | Снимите крышку впускного коллектора. |
| 3. |

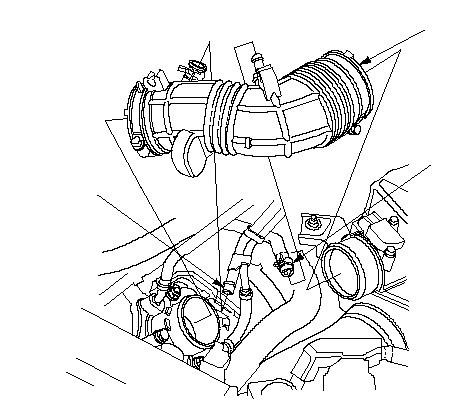

Снимите вакуумный шланг (А) и вентиляционную трубку (В), затем снимите впускной патрубок (С).
|
ABC| 4. | Снимите разъемы жгута проводов двигателя и фиксаторы жгута проводов со впускного коллектора.
|
| 5. |
Снимите шланг (А) бачка абсорбера паров топлива (EVAP) и вакуумный шланг тормозного усилителя (B).
|
ABCD| 6. | Выньте крепежный болт хомута (С) и крепежный болт кронштейна вакуумного тормозного усилителя (D). |
| 7. | Снимите шланги перепуска охлаждающей жидкости, затем заткните их. |
| 8. | Поднимите машину на полную высоту подъемника. |
| 9. |
Отсоедините разъем (A), затем снимите крепежный кронштейн впускного коллектора (B).
|
AB| 10. | Опустите машину на подъемнике. |
| 11. | Снимите впускной коллектор. |
Советы по замене впускного коллектора
Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.
Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.
Установка
| 1. |
Установите впускной коллектор (А) с новой прокладкой (В) и затяните болты и гайки в направлении «крест-накрест» в два или три этапа, начиная с внутреннего болта.
|
BA8 x 1.25 mm22 N·m(2.2 kgf·m)| 2. | Поднимите машину на полную высоту подъемника. |
| 3. |
Установите крепежный кронштейн впускного коллектора (А), затем установите разъем (В).
|
AB8 x 1.25 mm22 N·m(2.2 kgf·m)| 4. | Опустите машину на подъемнике. |
| 5. | Установите шланг перепуска охлаждающей жидкости (А). |
| 6. |
Установите шланг (А) бачка абсорбера паров топлива (EVAP) и вакуумный шланг тормозного усилителя (B).
|
ABC6 x 1.0 mm12 N·m(1.2 kgf·m)D6 x 1.0 mm12 N·m(1.2 kgf·m)| 7. | Закрутите крепежный болт кронштейна крепления ремней (С) и крепежный болт кронштейна вакуумного тормозного усилителя (D). |
| 8. | Подсоедините разъемы жгута проводов двигателя и фиксаторы жгута проводов на впускной коллектор.
|
| 9. |
Установите патрубок впускной системы (A), затем установите вакуумный шланг (B) и вентиляционную трубку (C).
|
BCA| 10. |
Установите крышку впускного коллектора.
|
6 x 1.0 mm12 N·m (1.2 kgf·m)| 11. | Вытрите охлаждающую жидкость двигателя. |
| 12. | После установки проверьте, чтобы все трубки, шланги и разъемы были установлены правильно. |
Часть 2: демонтаж карбюратора
У кого инжектор, может сразу переходить к последнему этапу. Владельцы карбюраторных моторов после снятия воздушного фильтра затыкают отверстия сухой ветошью – во избежание падения в них посторонних предметов (в частности, отвинчиваемых гаек и прочей мелочи – потом беды не оберешься, если туда что-либо упадет). Отсоединяется провод с клапана ЭКХХ, откручиваются крепления хомутов и снимаются оба топливных шланга. Ослабляется и демонтируется трос подсоса. Конец пружинки снимается с тяги управления дросселем, после чего она удаляется полностью.
После отсоединяется сама дроссельная заслонка, разъединяются штекеры питания и датчик винта, снимаются шланги карбюраторного подогрева и вакуумная трубка. Далее демонтируется вентиляционный шланг картера, откручиваются крепежные гайки ( соединяющие карбюратор – впускной коллектор), и карбюратор плавно и аккуратно, без рывков, стягивается вверх со шпилек.
Раз уж сняли дроссельную заслонку, ее не мешало бы почистить.
Инструмент и необходимые детали
Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:
- ключи рожковые и накидные на 8, 10, 13, 17;
- ключ с головками на 17, 19;
- отвертки, пассатижи.
Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.
За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это немного упростит задачу снятия коллектора.
Часто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.
Как снять выпускной коллектор? Делаем это в 3 шага
Каждому владельцу ВАЗа необходимо знать, как снять выпускной коллектор, причем эти нелегкие телодвижения приходится делать, чтобы поменять на машине прокладку – то есть, довольно часто. Однако если на нее не обращать должного внимания, прокладка прогорит, выхлоп будет устремляться под капот, а звук движка станет громким и навязчивым (конечно же, некоторым это даже может понравиться, так как мотор начинает рыкать по крутому, а мощность самого движка, по первой, слегка увеличивается). При дальнейшем же игнорировании процесса прогорания прокладки можно дождаться и отравления прямо на водительском месте. А уж как будут «рады» рычанию движка ваши пассажиры и те, кто стоит рядом с вами рядом в пробке! Таких горе-водителей, как правило, коллеги стремятся обозвать самыми нехорошими словами – культурными и не совсем.
Процедура снятия запчасти
Как снять выпускной коллектор? После того как крепежи удалены, при определённых усилиях можно провести снятие выпускной детали. Прокладка меняется в любом случае. Если есть шпильки, которые из-за перепада температур просто выскочили или сломались, то их обязательно нужно поменять. Как же это сделать? Стоит высверлить их боковой дрелью. Для начала необходимо провести насечку тонким сверлом, после этого уже более крупным. Просверлив отверстие, остатки шпильки необходимо просто выкрутить. После этого отверстие нужно вычистить, тщательно просушив, чтобы при установке новой шпильки не возникло неприятных ситуаций. Новый крепёж устанавливают с фиксатором новой резьбы, дабы укрепить её, надёжно зафиксировав. После этого процесса можно с лёгкостью поставить новый или старый очищенный коллектор. Устанавливается деталь на те же шпильки и гайки. После окончания процедуры устанавливаются все запчасти, которые были задействованы, а работу можно считать законченной.
Снятие выпускного коллектора силового агрегата требует внимательности и точных действий, процедура может занять от 30 минут времени. При замене детали важна точность в проведении всех процессов, которые требуют особой внимательности. Дело в том, что самым ответственным моментом является удаление фиксаторов. При снятии этих запчастей их предварительно очищают, учитывая тот момент, что внутри гаек находятся шпильки, которые при завершении процедуры необходимо установить правильно. Случаются ситуации, когда шпильки и даже гайки вылетают в процессе вождения автомобиля. При работе двигателя температура коллектора повышается, что и производит к таким последствиям. Нижнее крепление нужно снимать с особой аккуратностью, учитывая то, что рядом находятся детали, которые можно повредить. Если сделать всё правильно, то можно получить результат полной замены коллектора, а также прокладки.
Напишите, полезной ли оказалась для вас эта статья.
