Описание установки сигнализации на Аккорд 7

Так как штатная сигнализация имеет недостаточный для большинства автовладельцев набор функций, многие решаются на доустановку охранной системы сторонних производителей. После этого у владельца появляется возможность производить автозапуск, а сопротивление угону машины повышается в несколько раз.  Стандартная установка производится по алгоритму, описанному ниже.

Приобрести автосигнализацию

При этом желательно обратить внимание на то, присутствует ли автозапуск и двухзонный датчик удара

Произвести подключение к силовым проводам согласно таблице приведенной ниже.

Цепь	Цвет и примечания
12	Белый провод. Подает питание.
АСС	Бело-красный провод. Питает цепь магнитолы. Является не обязательным к подключению.
Зажигание	Чёрно-жёлтый провод
Стартер	Чёрный-белый провод. Есть сигнализации не требующие этого подключения.
Зажигание	Чёрно-красный провод

Используя CAN шину произвести подключение концевых выключателей: дверей; капота и багажника.

Для повышения угоноустойчивости рекомендуется поставить реле блокировки в цепь питания бензонасоса. Для этого в левом пороге необходимо найти желто-зеленый провод. После этого необходимо разрезать его и поставить реле блокировки.

Подключить плюсовой провод автосигнализации к аварийке. Это позволит задействовать световую индикацию.

В завершение монтажа охранной сигнализации рекомендуется установить элементы согласно рекомендациям, ниже:

• датчик удара закрепить на металлической поверхности в районе центральной консоли;
• кнопку Valet расположить в скрытом от посторонних глаз месте, но доступном водителю;
• приемо-передающий модуль закрепить на лобовом стекле.

Панель магнитоллы honda accord 7 сереты

Организатор Клуба

Панель магнитоллы honda accord 7 сереты

Чтобы залезть в меню магнитоллы на хонде аккорд 7, нужно ВНИАМНИЕПри включенной магнитолле Нажать иудерживать кнопку включения магнитоллы до появления меню. Далее кнопками 1-2-3-4-5 делаем настройки. Там же убирается проблема поиска станций и вывода «Pi Seek» при поиске радиостанции.

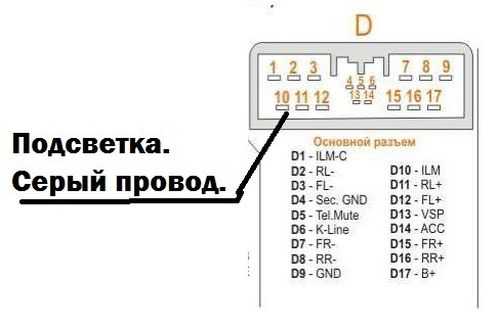

Если нажать и держать кнопку AUX/CD на магнитоллле то отключается подсветка магнитолы. Надо держать секунд 7-8.

Эксперементаторам — оставляйте фукцию «PS ON» (для вывода информации RDF на магнитолле)

Вообщем вот более подробнее.

Включаем ключем на зажигание автомобиля хонда нажимаем «power» у магнитолы, она включается. Далее опять нажимаем «power» и не отпуская, держим данную кнопку около 5 секунд. Радио, не выключится, а «пикнет» и выйдет в меню. В меню для настройки доступны только с 1-ой по 5-ую кнопку с цифрами, которые расположенны горизонтально под мониторчиком: 1-4 кнопки относятся к настройкам радио: Включить/отключить режим RDS, Включить/отключить режим при настройки станции PI SEEK

, и ещё что то) 5-ая кнопка — переводит часы в формат 24 или в форматАМ/PM Кнопка расположенная справа (справа, вторая сверху) — «SD/AUX

» — если её при включенном зажигании держать 10 секунд, то подсветка монитора выключается, ещё 10 сек. опять включается.

При смене AF on\off включается\отключается Pi Seek, а при смене PS on\off включается\выключается RDS (второе делать не советую)

Штатная сигнализация на Аккорд 7

Штатная охранная система Accord 7 автоматически активируется после того, как от концевых выключателей дверей, капота и багажника придет сигнал о том, что они заперты. Дополнительными условиями автоматического включения сигнализации являются:

• выключенное зажигание;
• центральный замок не должен иметь вставленного ключа;
• мультиплексный блок работает в штатном режиме.

Для того, чтобы снять Хонда Аккорд 7 с режима охраны необходимо выполнить одно из нижеприведенных действий:

• на пульте дистанционного управления нажать клавишу открытия;
• открыть дверь автомобиля с помощью ключа.

Срабатывание штатной сигнализации происходит в следующих случаях:

• дверь несанкционированно открыта;
• крышка багажника взломана;
• производится попытка отпереть дверь без использования подходящего ключа;
• капот вскрыт;
• модуль «audio-HVAC-display» отключен.

При обнаружении любой из вышеперечисленных ситуаций автосигнализация включает звук сирены и световую индикацию. Отключение возможно при помощи пульта дистанционного управления или путем открытия дверей штатным ключом.

Разблокировка автомагнитол Gathers

На большинстве устройств установлена система защиты от краж. Производитель, обеспечил защитой паролем головное устройство. При его активации на лицевой стороне магнитолы моргает красный светодиод.

Данную функцию можно отключить в настройках автомагнитолы.

Как правило большинство автолюбителей узнают об этом после того как снимут клеммы. Для замены аккумулятора или мытья двигателя, либо для проведения других сервисных работ. После того как клеммы одеты магнитола начинает просить код разблокировки. При этом часть ее функционала перестаёт работать.

Вариантов тут не много:

Первый вариант

• Код разблокировки

• Карточка на которую его обычно клеют

Код разблокировки

Внимательно пересмотреть все японские книжки, на наличие кода разблокировки. Данный код идёт с мануалом к ГУ. Как правило его клеят либо в бардачке или на самом магнитоле.

Второй вариант

Если код не найден, придётся обращаться к мастерам которые помогут с разблокировкой. Для разблокировки необходимо будет предоставить серийный номер который написан на верхней крышке ГУ и номер модели. В некоторых случаях привести магнитолу к мастеру. Стоимость таких услуг в среднем от 1000-3000 рублей. На большинстве ГУ это можно сделать удаленно. Время на разблокировку может понадобится от 10 минут до 7 дней, в зависимости на какую цифру заканчивается модель.

Третий вариант

Самые проблематичные это те, что оканчиваются на 2 и 4. (для примера VXM-152VFi, VXM-164VFi). Срок ожидания доходит до недели или обращением с магнитолой в сервисный центр. Где при помощи определенных манипуляций код будет извлечен.

FM-трансмиттер

Во многих штатных автомагнитолах не предусмотрена возможность подключения USB носителя информации. В некоторых магнитолах, где есть USB-вход, отсутствует возможность воспроизведения цифровых аудиофайлов, расположенных на носителях со сложной иерархией файловой системы. В таких ситуациях наиболее простым способом решения проблемы является приобретение универсального FM-трансмиттера. Он транслирует цифровой аудиопоток информации на сигналы частотно-модулированного спектра FM-диапазона.

FM-трансмиттеры имеют встроенный адаптер питания, подключаемый в разъем прикуривателя, пульт дистанционного управления, цифровой дисплей. В зависимости от качества исполнения, потребительских и функциональных характеристик, репутации производителя стоимость таких трансмиттеров находится в пределах от 300 до 3000 рублей.

Основные преимущества использования FM-трансмиттеров для подключения к штатной магнитоле:

Минусами применения FM-трансмиттера являются:

Демонтаж

Снять магнитолу Хонда Фит очень просто. Под средним круглым переключателем находится саморез, который необходимо выкрутить. Затем снимаем нижнюю планку рамки. В получившемся зазоре видим два болта, с помощью которых и закреплена рамка. Выкручиваем их, после чего отщелкиваем с максимальной аккуратностью рамку.

Место под новую магнитолу

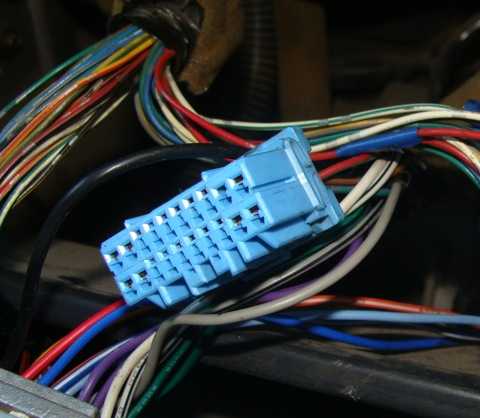

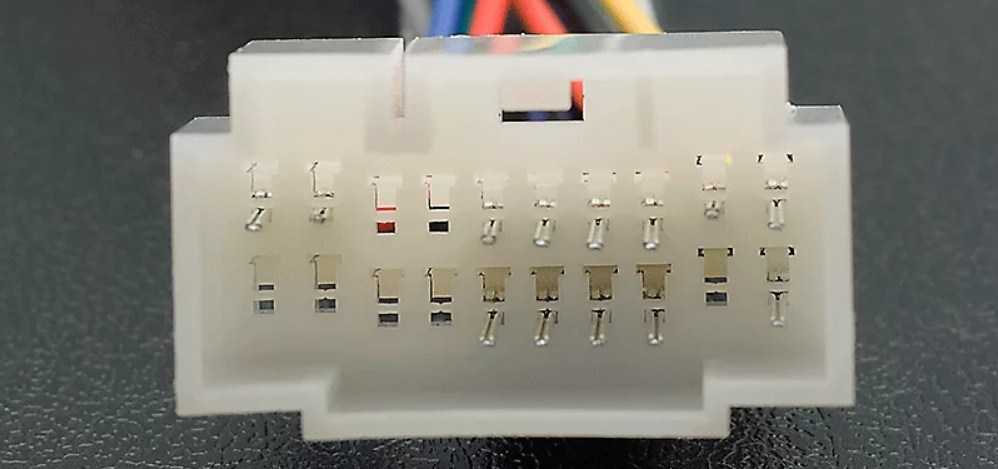

После установки купленной рамки на штатное место, необходимо переделать разъем. Нужно приобрести в магазине разъем евро стандарта. Если Вам повезет, то возможно приобрести уже готовые заводские переходники. Но если их нет, придется немного поработать с электрикой.

READ Как правильно подключить заземление в щитке частного дома

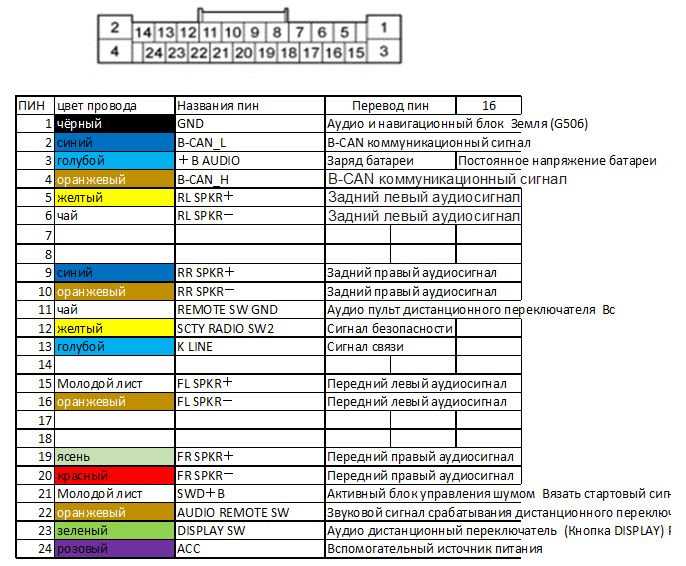

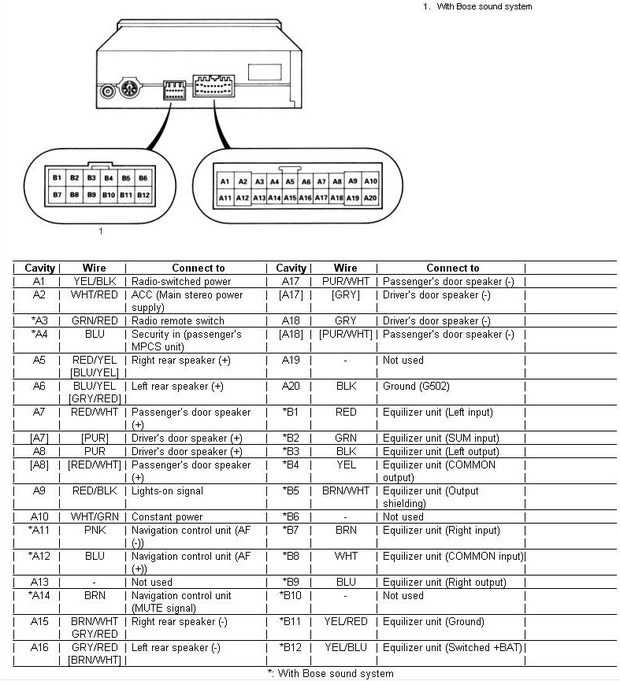

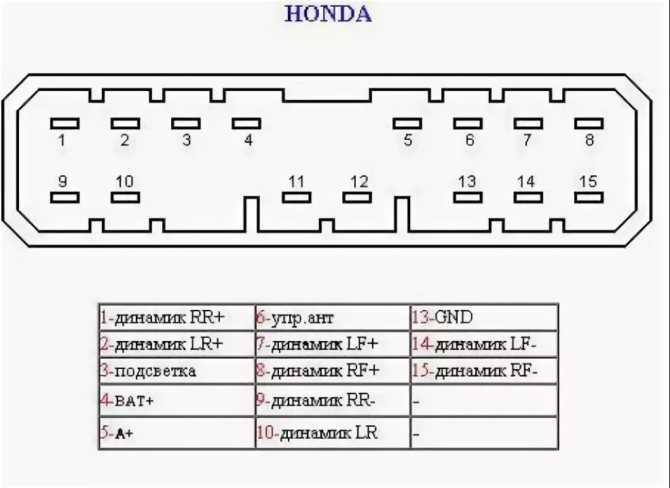

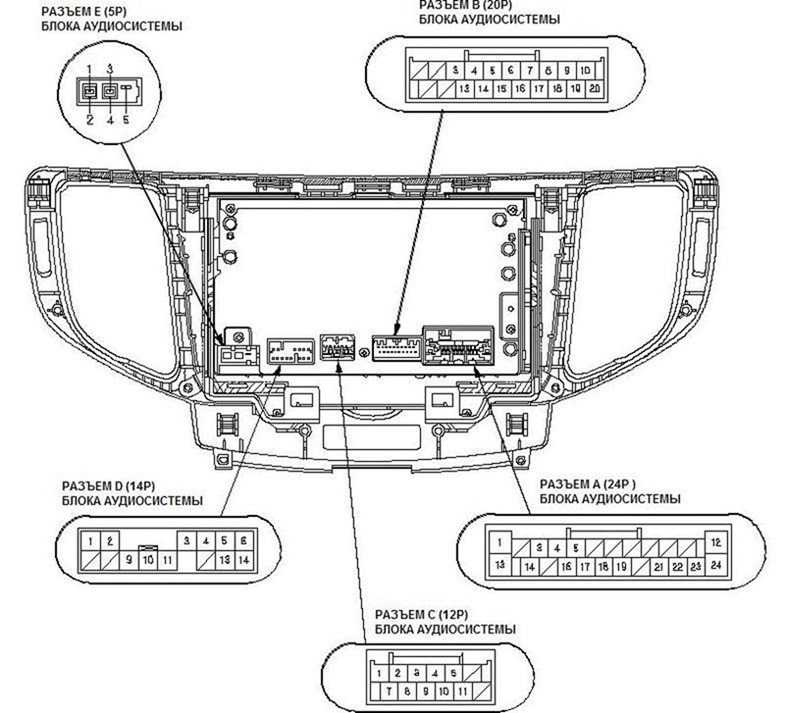

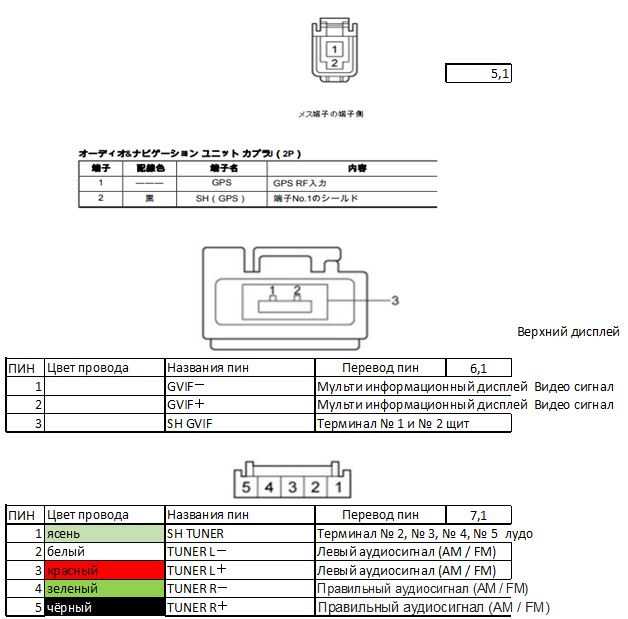

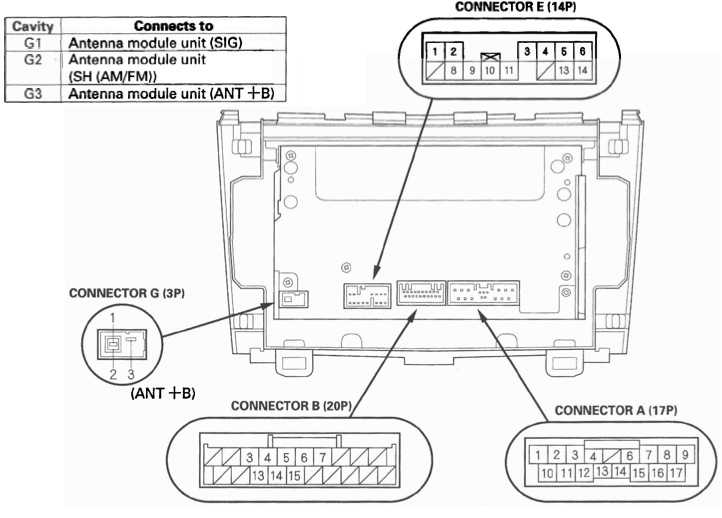

Распиновку штатного разъема можно найти в интернете на специализированных форумах. Антенный разъем, как правило, идет стандартный и ничего придумывать не нужно.

По выбору новой магнитолы решать только вам исходя из своих предпочтений и возможностей. После выбора модели и ее приобретения установите на место магнитолу, а оставшееся место необходимо закрыть специальным карманом. Приобрести его можно то же на разборке или заказать в интернете.

Вот так с помощью несложных переделок и за совсем небольшую сумму можно обновить в своём автомобиле немного устаревшую автомагнитолу и решить проблемы с приемом любимых радиостанций.

Снятие и установка приборной панели

Для проведения работ по демонтажу приборной панели необходимо снять отрицательную клемму аккумуляторной батареи. Далее производятся следующие работы:

1. Перевести рулевую колонку в крайне нижнее положение
2. Демонтировать верхнюю пластмассовую накладку рулевой колонки (район замка зажигания).
3. Отвернуть саморезы.
4. Отжать нижнюю часть приборной панели, которая закреплена на зажимах и крючках.
5. Освободить верхнюю часть приборной панели.
6. Если автомобиль укомплектован кондиционером, следует отсоединить разъем температурного датчика салона и щланг.

Схема расположения крепления изображена на рисунке 3.

Для того, чтобы полностью снять приборную панель, необходимо отсоединить разъемы ее подключения.

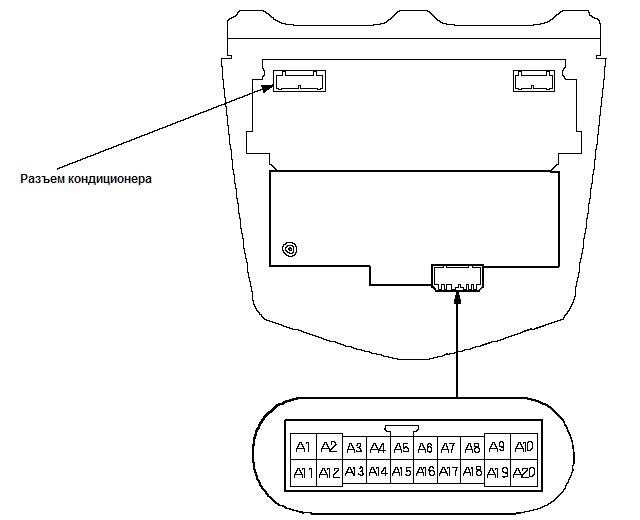

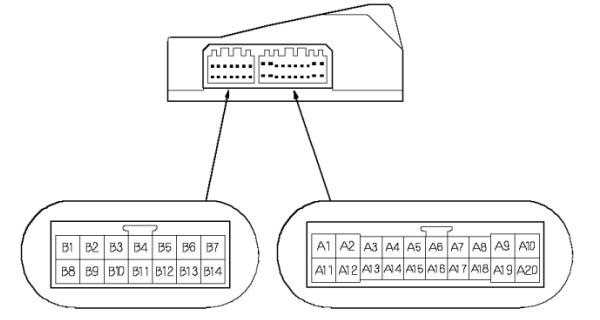

Ответная часть разъемов расположена на приборном щитке, как показано на рисунке 5.

Honda Accord — как заменить штатную магнитолу, если есть заводской усилитель

Очень часто бывает так, что владелец автомобиля хочет поменять штатную магнитолу, но останавливает заводская аудиосистема с усилителем, потому что если снять штатное ГУ — звука не будет.

Конечно, у нас есть большой выбор всевозможных адаптеров Connects2 (в том числе и адаптеров штатного усилителя), но именно для Honda Accord готового решения у нас нет. Что делать? Самое простое решение — заменить заводской усилитель на усилитель любого производителя. Так мы и поступили.

Штатное головное устройство в Honda Accord 2011 года выглядит стандартно для заводской магнитолы тех годов выпуска — как кнопочный телефон. «Умеет» эта магнитола тоже примерно столько же, как кнопочный телефон — читает музыку с диска, ловит радиостанции. Пожалуй, из интересного все…

Штатная магнитола Honda Accord 2011 года

Судя по надписи «Premium Audio System» в автомобиле есть заводская аудиосистема с усилителем, динамиками на фронт и тыл, и сабвуфером.

FM-трансмиттер

Во многих штатных автомагнитолах не предусмотрена возможность подключения USB носителя информации. В некоторых магнитолах, где есть USB-вход, отсутствует возможность воспроизведения цифровых аудиофайлов, расположенных на носителях со сложной иерархией файловой системы. В таких ситуациях наиболее простым способом решения проблемы является приобретение универсального FM-трансмиттера. Он транслирует цифровой аудиопоток информации на сигналы частотно-модулированного спектра FM-диапазона.

FM-трансмиттеры имеют встроенный адаптер питания, подключаемый в разъем прикуривателя, пульт дистанционного управления, цифровой дисплей. В зависимости от качества исполнения, потребительских и функциональных характеристик, репутации производителя стоимость таких трансмиттеров находится в пределах от 300 до 3000 рублей.

Основные преимущества использования FM-трансмиттеров для подключения к штатной магнитоле:

• отсутствует необходимость внедрения в схему штатной магнитолы, ее демонтажа и разборки, установки дополнительных нештатных модулей в автомобиль;
• простота эксплуатации и настройки (необходимо только установить трансмиттер в разъем прикуривателя, настроиться на свободную частоту);
• при продаже автомобиля можно без проблем снять FM-трансмиттер.

Минусами применения FM-трансмиттера являются:

• недостаточное качество воспроизведения сигнала;
• возможная необходимость перестройки канала связи при дальних поездках (в посещаемом регионе канал связи может быть занят местной радиостанцией);
• низкая надежность недорогих FM-трансмиттеров;
• наличие дополнительного потребителя в разъеме прикуривателя;
• экранирование канала FM-связи элементами кузова;
• невысокая помехозащищенность (особенно, в условиях высокого уровня радиопомех в больших городах и промышленных центрах).

Замена штатного усилителя Honda Accord

И самое главное — убираем из автомобиля заводской усилитель (он расположен в нише заднего правого крыла). Новый усилитель (мы выбрали Hertz DPower 4) устанавливаем рядом с заводским сабвуфером в задней полке, предварительно изготовив платформу, на которую закрепили новый усилок. На новый усилитель протянули провода (в ход пошли и акустические провода, и межблочный кабель, и силовой кабель, а еще держатель предохранителя с предохранителем).

Самое главное в этой работе было сохранить качество заводского звука (в Honda Accord он далеко не самый убогий из всех заводских аудиосистем, которые мы слышали). После первого включения аудиосистемы в новой конфигурации, стало понятно, что со звуком все в порядке.

Так что, кто давно не решался поменять магнитолу в своей любимой Honda Accord, срочно к нам) Сделаем все в лучшем виде!

Запись по телефонам — (066) 607-45-19 или (068) 359-71-76

Программирование и калибровка приборной панели

В автомобилях Хонда Аккорд 7 предусмотрен режим автодиагностики приборной панели. Для входа в режим автодиагностики необходимо выполнить следующую последовательность действий:

1. Нажать и удерживать управляющую кнопку снятия текущего пробега автомобиля.
2. Включить переключатель освещения.
3. Включить зажигание, не запуская двигатель.
4. Выключить – включить, снова выключить переключатель освещение за время, не превышающее 5 секунд.
5. Отпустить, затем нажать-отжать кнопку обнуления пробега (также за время, не превышающее 5 секунд).
6. Пятикратная сигнализация звукового зуммера свидетельствует о входе в режим автодиагностики.

Режим автодиагностики позволяет:

• проверить цепи индикаторных устройств;
• ЖК-дисплей посегментно;
• стрелочные индикаторы;
• связь по CAN-шине;
• корректировать показания индикаторов.

По окончании автодиагностики следует выключить зажигание. Автомобиль автоматически прекратит автодиагностику после запуска двигателя и набора скорости до значения более 2 км/ч.

Подключение магнитолы

Самый простой способ – это соединение проводов с помощью специальных переходников, которые идентичны для разъёма автомобиля. В данном случае проблем возникнуть не должно и требуется только подключить прибор.

Если старая магнитола была подключена напрямую, то требуется выполнить распиновку, чтобы подключить новую ГУ. Существует два способа:

• Изолируем провода. Простой способ, не требующий особых денежных затрат. Негативной стороной является низкое качество работы и высокий шанс выходы магнитолы из строя.
• Объединяем провода в общий переходник. Данный способ требует времени и внимательности, но зато результат гарантирует корректную работу устройства.

Использование данных может привести только к одной проблеме, необходимости ввести код Honda Accord. Современная магнитола обладает множеством функций и дисплеем, но решение довольно простое.

Достаточно ввести код, который указан в инструкции по эксплуатации, либо на коробке. Если машина была куплена не в автосалоне, то следует обратиться к официальному дилеру.
