Способы определения проблем с амортизаторами и их решение

Разнообразие причин, по которым повреждается амортизатор достаточно много. Так, к примеру, разрыв сальника может быть вызван повреждением хромового покрытия штока или его коррозией. В практике ремонта автомобиля существует несколько способов как происходит диагностика амортизаторов :

Общая оценка характеристик подвески в процессе эксплуатации автомобиля;
Диагностика амортизаторов при помощи раскачивания стоящего на месте автомобиля. Заключается в том, что состояние амортизаторов оценивается по количеству повторов колебательных движений кузова до момента полного спокойствия;

Наиболее точно определить неисправность можно лишь на спец. стенде.

Визуальный осмотр. Является наиболее распространенным, который вместе с двумя выше способами, позволяет найти более точно причины поломки амортизатора;
Диагностика на стенде (шок-тестер), которая является наиболее точной и правдивой без влияния субъективной оценки. Заключается в раскачивании одной из осей автомобиля на специальном стенде и последующем определении затухания колебаний. Снятые показатели сравниваются с эталонными.

Вышедшие из строя амортизаторы могут послужить причиной для быстрого износа механических узлов автомобиля: пружины подвески, рулевого механизма, кардана , дифференциала, быстрый износ шин, скорый выход из строя резиновых втулок подвески, ступичных подшипников, подвески и ШРУСов.

Узлы на которые пагубно влияют неисправные амортизаторы

Важность амортизатора в подвеске автомобиля

В основном водители мало уделяют внимания амортизаторам и считают их работоспособными до тех пор, пока преодолевая неровности, не слышится металлический удара, а колебания автомобиля быстро успокаиваются. Проверка состояния в основном, проводится лишь грубым методом раскачивая машины руками. Точно же определить характеристики амортизатора авто можно лишь на специальных стендах, в СТО.

Связанные термины

Как прокачать ходовую часть и повысить управляемость?

Колеса. Первым делом необходимо выполнить самый простой и самый важный шаг — заменить колесные диски, установив вместо штатных диски большего диаметра и ширины. Естественно при условии, что это возможно и не будет негативно влиять на ходовые качества вашего авто. Ширина обеспечит устойчивость и позволит установить более широкие шины для лучшего сцепления колес с дорогой. Базовые шины необходимо заменить на шины с низким профилем, однако при этом, как правило, уменьшается клиренс, хотя если речь об управляемости, то данный минус скорее следует рассматривать как плюс. Шины с низким профилем обеспечат не только управляемость, но и жесткость, которой нельзя добиться с высокими колесами, у которых «много мяса». На обычных шинах ехать комфортнее, вы словно плывете, а все неровности нивелирует толстое колесо, которое «глотает» все недостатки наших дорог. Однако для резких маневров такие колеса не подходят и войти в крутой поворот на большой скорости с ними у вас не получится. Более того, делать этого ни в коем случае нельзя, так как они просто не рассчитаны на это и при попытке что-нибудь такое выкинуть вы рискуете улететь в кювет или на встречку.

Амортизаторы. Самый главный и, пожалуй, самый дорогой элемент ходовой — амортизационные стойки, или проще говоря амортизаторы (аморты). Замена амортизаторов на более жесткие позволят серьезно улучшить общее состояние подвески и сделать ее более жесткой. А в случае с пневмоподвеской можно добиться еще и увеличения клиренса причем тогда, когда вам это потребуется. Более жесткие амортизаторы будут быстрее и эффективнее гасить колебания кузова и препятствовать раскачке и различным кренам во время резких маневров.

Пружины. Замена пружин на более жесткие приведет к уменьшению хода штока амортизатора и повысит жесткость подвески в целом. При этом вам следует забыть о тех временах, когда вы на всех парах пролетали мелкие ямки и «лежачих полицейских», с новыми более жесткими амортизаторами и пружинами это не пройдет и может печально закончиться для вас и ходовой вашего авто. Специальные пружины с переменным витком, а также двухсекционные пружины повышенной жесткости обеспечат впечатляющий эффект, после которого вам будет достаточно жесткости подвески. Безусловно, кроме жесткости улучшится и управляемость. Двухсекционные пружины имеют особенность, нижняя часть «мягкая», а верхняя более жесткая, что позволяет избежать опасного отрыва колеса от дорожного полотна, оставаясь постоянно в контакте с ним.

Стабилизаторы поперечной устойчивости. Эти детали со сложным названием, о предназначении которых многие даже не догадываются, на самом деле играют очень важную роль. Благодаря этим деталям обеспечивается определенная устойчивость, проще говоря они препятствуют крену кузова вашего авто. Если с этом у вас беда, рекомендуется установить более жесткий или вовсе сдвоенный вариант. Однако при таком подходе вам следует понимать, что о плавности и мягкости вам просто нужно забыть.

Сайлентблоки. При необходимости повысить управляемость и сделать подвеску более жесткой нельзя не упомянуть такой важный момент как сайлентблоки, которых в подвеске очень много. Практически каждое соединение рычагов смягчено именно сайлентблоком для того, чтобы смягчать удары во время езды, а также с целью обеспечения комфорта. Так вот если с умом подойти к вопросу модернизации и выполнить замену штатных сайлентов на полиуретановые, к примеру, которые являются более жесткими, можно добиться неплохих результатов. Кроме того, некоторые сайлентблоки вообще удаляют, а стоковые рычаги меняют на усиленные. Роль сайлентблоков выполняют либо полностью металлические сайленты, либо обычные болтовые соединения. В итоге увеличивается жесткость подвески и повышается управляемость автомобиля.

Классификация амортизаторов

Двухтрубный амортизатор

Двухтрубный амортизатор состоит из соосных цилиндров, один из которых помещен внутри другого. Шток с поршнем перемещается во внутренней полости — рабочей камере. Она сообщается с внешней, частично заполненной воздухом либо азотом через донный клапан.

Преимущества:

• простая конструкция и невысокая стоимость изготовления
• небольшая длина
• малое внутреннее давление (при утечках небольшого количества масла через сальник рабочие характеристики сохраняются)
• мягкое демпфирование ударов подвески
• лучшая устойчивость к механическим повреждениям

Недостатки:

• вспенивание масла после длительной работы и, как следствие, снижение эффективности демпфирования
• недостаточно эффективное охлаждение
• установка, хранение и транспортировка амортизатора производится только в одном положении — штоком вверх

Двухтрубную конструкцию могут иметь как передние, так и задние амортизаторы. Но все же в большинстве случаев на современных автомобилях двухтрубные амортизаторы устанавливаются на заднюю ось.

Однотрубный амортизатор

Однотрубные амортизаторы являются газонаполненными. В их конструкции предусмотрен только один цилиндр, в нижней части которого расположена камера, заполненная газом под давлением 2…3 МПа. Данная камера отделена от жидкости специальным плавающим поршнем и предназначена для компенсации объема жидкости при сжатии амортизатора.

Преимущества:

• лучшее демпфирование и стабильность
• улучшенное охлаждение по сравнению с двухтрубной системой
• возможность установки амортизатора в любом положении

Недостатки

• большая длина амортизатора
• низкая устойчивость к механическим воздействиям
• высокая стоимость изготовления по причине применения более качественных уплотнений и материалов для корпуса

Регулируемые амортизаторы с клапаном переменного сечения

Адаптивные (или регулируемые) амортизаторы предполагают возможность изменения демпфирующих свойств (коэффициента демпфирования). Амортизаторы оснащаются электромагнитным клапаном, сечение которого изменяется под воздействием электрического сигнала. Уменьшение сечения затрудняет прохождение жидкости через клапан, увеличивая жесткость амортизатора. Увеличение же сечения клапана, наоборот, делает его более мягким.

Адаптивные амортизаторы с магнитореологической жидкостью

Регулируемые амортизаторы данного типа заполнены жидкостью с включением металлических частиц. Такое масло меняет структуру под воздействием магнитного поля, которое создается при помощи катушек, встроенных в поршень амортизатора. Благодаря магнитореологической жидкости магнитные амортизаторы изменяют характеристики жесткости за доли секунды.

Преимущество адаптивных амортизаторов заключается в возможности изменения характеристики подвески в соответствии с текущими условиями движения: более жесткая подвеска улучшит управляемость и устойчивость автомобиля, а более мягкая повысит комфорт передвижения. Основной недостаток адаптивного амортизатора: высокая стоимость его изготовления.

Спортивные амортизаторы

Спортивные амортизаторы предназначены для работы в условиях экстремальных нагрузок. Их отличает повышенная жесткость и стабильность, обеспечивающие лучшую управляемость автомобиля.

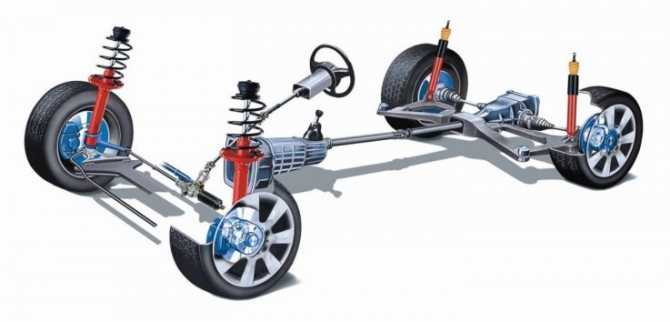

Устройство многорычажной подвески

Ходовая часть автомашины являет собой совокупность деталей и узлов. Кроме прочих классификаций подвески делят на подвиды по числу и расположению рычагов. Если в конструкции применено два рычага, подвеску называют двухрычажной, если больше – многорычажной. Рычаги могут быть расположены вдоль, поперёк продольной оси машины либо под углом по отношению к ней. Многорычажная подвеска отличается сложностью конструкции и стоимость её значительно выше, чем двух- или однорычажной, при этом конструкторам удалось добиться близкого к идеалу без отклонений в вертикальной плоскости и эффекта «подруливания» перемещения колеса. Как и при любом другом типе системы в строении применяют направляющие, демпфирующие и упругие элементы. Так, устройство многорычажной подвески имеет ряд основных составляющих:

• Подрамник или рама;
• Поперечные рычаги;
• Продольный рычаг;
• Опора ступицы;
• Амортизаторы и пружины.

Независимая многорычажка, которой оснащаются современные автомашины, состоит из трёх или пяти поперечных рычагов. В конструкции также примененён стабилизатор поперечной устойчивости, препятствующий раскачиванию несущей части, снижающий угол крена корпуса при поворотах и обеспечивающий постоянство сцепления колёс с дорогой. В роли несущего элемента конструкции выступает подрамник (или рама), к нему и крепят поперечные рычаги, соединённые с опорой ступицы, что обуславливает её поперечное расположение. Зависимо от разновидности системы амортизаторы и пружины может заменять пневматическая стойка. В системе также присутствуют соединительные элементы – сайлент-блоки и шаровые опоры, с их помощью рычаги соединяют с подрамником.

Соединение с опорой ступицы при варианте установки на управляемой оси выполняется посредством шаровых опор, обеспечивающих ступице возможность менять угол положения. На задней оси применяются резиновые крепления сайлент-блоки, но ввиду появления тенденции подруливаемых задних колёс могут быть использованы и шаровые элементы. Подвеска Multilink жёстко закреплена по отношению к боковому и горизонтальному перемещению в продольном направлении, автомобилю обеспечена плавность хода даже на значительных неровностях дороги, а также отличное вхождение в повороты. Ставят многорычажку как на заднюю ось, так и на переднюю. Во втором случае рычаги могут быть замещены реактивными тягами, которые способны выполнять задачи стабилизатора устойчивости и рычага.

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

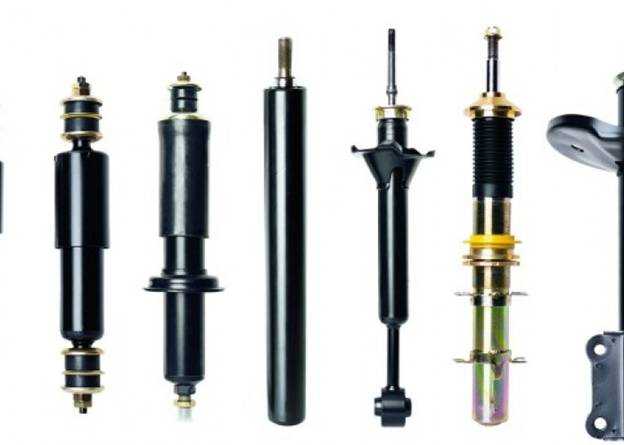

Типы амортизаторов

От выбора конкретного стабилизатора зависит уровень плавности хода и общее состояние при движении. Перед началом осмотра модели, следует учитывать параметры, и технические характеристики. Среди основных моделей можно выделить:

• двухтрубный масляный.
• однотрубный газовый.
• двухтрубный газовый.
• регулируемые.
• спортивные.
• пневматический.

Каждая деталь обладает особенностями конструкции, и отличительными техническими характеристиками.

Двухтрубный масляный

В комплект входят два цилиндра, которые размещены по принципу один в другой. Внутренний цилиндр заполняется маслом, там же установлен поршень, который комбинирует работу с рычагом подвески. Внешний цилиндр заполняется воздухом, но частично. В свободную область помещается жидкость, которая вытесняется под действие напряжения штока. Среди недостатков выделяют возможность перегрева.

Однотрубный газовый

Стабилизатор имеет всего один цилиндр. Цилиндр выступает в качестве корпуса для хранения штока и поршня. Чтобы компенсировать объем штока модель оснащена камерой для хранения газа. Как правило, модели устанавливаются на гоночных классах автомобилей.

Двухтрубный газовый

Регулируемые варианты напоминает по устройству двухтрубные модели, но внешний цилиндр заполняется не воздухом, а газом, который находятся под давлением. Модели работают с высоким уровнем эффективности. Невысокая стоимость возможна благодаря простой процедуре сборки. Модели не восприимчивы к высоким температурам, а форма компактная.

Регулируемые

Регулируемые выделяют двух конструкций, но всегда при работе применяется магнитореологическая жидкость. Модели помогают оценить покрытие, и выбрать необходимый для функционирования режим.

Спортивные

Спортивные модели рассчитаны на управление транспортным средством спортивным стилем. Спортивные модели предполагают высокий скоростной режим на длительном расстоянии. Стабилизаторы отличаются высоким уровнем жесткости. Происходит мгновенная реакция при возникновении неровностей дорожного покрытия. Варианты спортивного типа позволяют контролировать ситуацию при высоких скоростных режимах движения.

Пневматический

Пневматические модели включают в конструкцию пневматические баллоны, то есть жесткие подушки из резины и пластика. Чаще всего, подобную систему используют на грузовом автотранспорте. Благодаря модели водители могут заметить эффективность торможения, и улучшение характеристик торможения. Благодаря пневматическом системе, машина быстро реагирует на неровности на дорожном полотне.

Иные виды

Выше рассмотрены основные виды подвесок, применяемые на автомобилях. Но типов их несколько больше, хотя остальные сейчас не используются. Такой к примеру, является подвеска «ДеДион».

В целом, «ДеДион» отличалась не сколько конструкцией подвески, а устройством трансмиссии заднеприводных автомобилей. Суть разработки сводилась к тому, что главная передача была вынесена из конструкции заднего моста (она жестко крепилась к кузову, а передача вращения выполнялась полуосями со ШРУСами). Сама же задняя ось могла иметь как независимую, так и зависимую подвеску. Но из-за ряда негативных качеств этот тип на авто широкого распространения не получил.

Подвеска De Dion

Также стоит упомянуть об активной (она же – адаптивная) подвеске. Она не является каким-то отдельным типом, а является, по сути, независимой подвеской, и отличается от описанных выше некоторыми конструктивными нюансами.

В этой подвеске используются амортизаторы (гидравлические, пневматические или комбинированные) с электронным управлением, что позволяет в некотором роде менять параметры работы этого узла – повышать и понижать жесткость, увеличивать клиренс.

Но ввиду сложности конструкции встречается она очень редко и только на автомобилях премиум сегмента.

Функции амортизатора

Передние и задние амортизаторы являются демпфирующими элементами подвески автомобиля. Работая в паре с упругими элементами подвески (пружинами или торсионами), амортизаторы выполняют следующие основные функции:

• гашение колебаний кузова и колес автомобиля
• сохранение контакта колеса с опорной поверхностью
• обеспечение плавности хода автомобиля

• Физическое соеинение колес с несущей системой автомобиля (кузовом или рамой);
• Передача силы на несущую систему автомобиля;
• Обеспечение требуемого характера перемещения колёс относительно кузова или рамы автомобиля необходимой плавности хода.

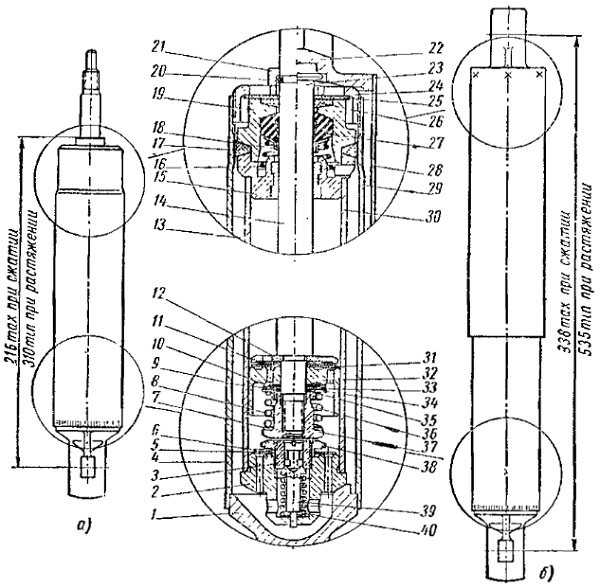

Устройство амортизатора

Амортизатор состоит из стального резервуара 4 (29), соединенного сваркой с нижней монтажной проушиной 1; внутри резервуара свободно помещен рабочий цилиндр 13 (30), изготовленный из стальной трубы. Снизу в рабочий цилиндр запрессован (до упора в торец) клапан сжатия, который состоит из корпуса 2, вставленного в него клапана 39 с пружиной 40 и седла 3 клапана. Седло клапана ввертывается в корпус; его положение подбирается заранее по заданной гидравлической характеристике клапана сжатия, а затем контрится ограничительной гайкой 38, которая, в свою очередь, имеет буртик, служащий упором пружинной звездочки 6, поджимающей к плоскости клапана сжатия тарелку 5 впускного клапана.

Шток 14 (23) изготовлен из углеродистой стали. Рабочая поверхность штока 14 переднего амортизатора покрыта слоем хрома и отполирована. Шток 23 заднего амортизатора отполирован без покрытия слоем хрома. На верхнем конце штока 14 переднего амортизатора прорезана выточка под замковое кольцо 20, которое фиксирует упорное кольцо 21.

Рекомендуем: Как определить, какой расход масла в двигателе считается нормальным?

Верхний конец штока 23 заднего амортизатора приварен контактной сваркой к верхней монтажной проушине 22, а к фланцу проушины приварен кожух 28, защищающий шток и сальники от прямого попадания грязи и влаги. На нижнем конце штока гайкой 37 укреплен поршень 32 с деталями клапана отдачи и перепускного клапана.

Клапан отдачи включает дроссельный диск 10 (33), перекрывающий восемь отверстии поршня, расположенных по окружности ближе к его оси, диск 9, набор тонких регулировочных шайб 35, тарелку 31, тарированную пружину 8 (36), гайку 37, завернутую До упора, и комплект регулировочных шайб 7.

Перепускной клапан состоит из ограничительной тарелки 12 с шайбой, пружинной звездочки 11 и тарелки 31, закрывающей перепускные отверстия поршня, расположенные по окружности дальше от его оси.

Сверху рабочий цилиндр закрыт направляющей 15 штока, изготовленной из цинкового сплава. Внутри направляющей помещена металлокерамическая втулка, по которой перемещается шток. Войлочный сальник 26, расположенный под гайкой резервуара, защищает внутреннюю полость от проникновения грязи, а внутренний резиновый сальник 27, установленный в обойме 19 и поджимаемый пружиной 16 через обойму 18, препятствует выходу жидкости из амортизатора. Для уплотнения резервуара между обоймой и направляющей штока размещен уплотняющий сальник 17, который сжимается через фибровую шайбу 25 при завертывании гайки 24.

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Предназначение передних стоек

Любой вид упругого металла, из которого выполнена пружина, в процессе воздействия на на нее того или иного механического фактора образует автоматические остаточные колебания, которые доставляют серьезный дискомфорт пассажирам и водителю. Именно для гашения подобной тряски и колебаний был разработан и повсеместно применяется амортизатор. Он может полностью преобразовать резкие толчки в практически незаметные мягкие колебания.

Амортизационные стойки играют главную роль в строении всей подвески машины. За счет относительно небольшого размера и легкости обслуживания производитель выпускает конструкции по минимальным стоимостным показателям.

Благодаря небольшим габаритам стойки занимают минимально количество свободного пространства. За счет этого можно без проблем размещать дополнительные рычаги и иные конструкционные элементы, которые в состоянии сделать поездку максимально комфортной.

Одновременно с повышением уровня комфорта передняя амортизационная стойка, предназначена для выполнения следующих функций:

Цена стоек на порядок выше по сравнению с самими амортизаторами. Причина — в более сложной конструкции, а также в том, что при производстве используются высокого качества материалы.

Лучшие европейские амортизаторы

Лучшими производителями демпферов и прочих комплектующих для автомобильного транспорта считаются немецкие и голландские компании. Известные на весь мир фирмы устанавливают планку стандартов, качества и цен. Изделия их долговечны, выполняют свои функции на должном уровне и стоят своих денег.

Bilstein

Bilstein (Бильштайн) – немецкая фирма, основанная еще в 19 веке. С 20-х гг. прошлого столетия компания переориентировалась на производство автомобильных комплектующих (хромированных деталей). Производство амортизаторов фирма начала с 1954 года для Mercedes.

Бильштайн производит все виды демпфирующих устройств, прочие детали подвески. Демпферы Bilstein высокого качества, регулируются под особенности дороги, износоустойчивы, но достаточно жесткие. Цена продукции высокая.

Koni

Лидер рынка – голландская компания Koni. Производит амортизаторы как для спорткаров, так и для машин класса «эконом». В линейке продукции представлено более 2500 моделей для любого автомобиля.

Изделие Koni гарантирует мягкий ход, устойчивость при маневрах, выдерживает значительные нагрузки. Возможна регулировка и адаптация под потребности владельца.

Boge

Немецкий бренд, снабжающий запасными частями не только автосборщиков Европы, но и Азии и Америки. Ресурс эксплуатации деталей от Boge высок благодаря использованию технологий обработки составных частей (микрополировка, хромирование), а также специальных масел и уплотнителей, устойчивых к высоким температурам.

Boge выделяет три линейки демпферов: Automatic (для заводов по сборке авто), Turbo (спортивные автомобили) и Extreme (выдерживающие усиленные нагрузки).

Trw

Еще один производитель из Германии, специализирующийся на комплектующих для легковых и грузовых машин. Как Boge, является поставщиком узлов и механизмов для европейских сборщиков.

Наряду с амортизаторами TRW известен как производитель цилиндров, тормозных жидкостей и смазок, тормозных колодок, тросов и насосов. Качество деталей, по отзывам автолюбителей  среднее, но и цена доступная. Ассортимент фирмы широк, содержит комплектующие для большинства моделей мирового автопрома.

Конструкция амортизаторов

Технически устройство в ходе своей эксплуатации преобразовывает механические колебания упругого элемента в тепловые. исчерпавших свой ресурс эффективного пользования, — дело ответственное. Ведь установивший «обновку» сразу замечает изменения в поведении автомобиля. Поэтому для знающего водителя критически важен правильный подбор амортизаторов. А выбирать, поверьте, есть из чего. Авторынок насыщен соответствующими изделиями производителей именитых (брендовых) и не очень. Мы к освещению этого аспекта еще вернемся. Но сначала будет логичным отвлечься от принципа «чьих будете» и попробовать «зрить в корень», то есть понять принципиальные отличия различных типов амортизаторов (А).

Если судить по конструктивным отличиям, то А подразделяются на одно- и двухтрубные. Если же классифицировать по типу рабочего вещества, рассеивающего тепло, полученное после преобразования кинематической энергии, то амортизаторы бывают масляные, газо-масляные и газовые.

Управляемые и магнитные амортизаторы

Ведущие производители амортизаторов достаточно оригинально пытаются разрешить техническую задачу регулируемости таких устройств. Американо-бельгийская компания MONROE изготовила на стенках рабочего цилиндра однотрубного А специальные регулировочные бороздки, используемые для настройки на спокойную или активную езду. Японская компания KYA в нижней части однотрубного с выносным резервуаром А в обход поршня вмонтировала отдельный регулировочный клапан. Немецкий концерн ZF создал свой управляемый амортизатор «Опель-Астра», используя двухтрубную газо-масленную конструкцию. Два электромагнитных клапана в нижней части амортизатора и в поршне регулируются специальным процессором, отслеживающим параметры колес, руля, подвески.

Еще более перспективен новый, так называемый магнитный амортизатор «Шевроле», установленный в прошлом году на модели Это совместная перспективная разработка автоконцерна и корпорации Delphi. Используемая в них вместо масла магнитореологическая жидкость способна с высокой частотой (до 1000 раз в секунду) изменять свою вязкость под действием электромагнитного поля. При этом принципиально не используется клапанная система: демпфирование производится исключительно за счет магнитореологического эффекта. Подобная конструкция весьма перспективна: нет потребности в поперечных стабилизаторах, упрощается устройство самого А, а также появляются впечатляющие возможности для контроля и управления жесткостью подвески.

Конструкция автомобильного амортизатора

Амортизаторы бывают двух типов: однотрубный или двухтрубный. От типа амортизатора зависит и его конструкция. Несмотря на это, основные элементы у обоих типов остаются общими. Амортизатор состоит из цилиндра, заполненного специальной жидкостью (маслом), по которому перемещается поршень.

Сам поршень соединен со штоком круглого сечения, который, в свою очередь, своей верхней частью крепится к кузову автомобиля. В поршне сделаны отверстия небольшого диаметра (клапаны), через которые проходит жидкость. Для того, чтобы повысить сопротивление потоку жидкости, их делают подпружиненными. Более детальное описание конструкции амортизаторов приводится далее.

Неисправности и обслуживание подвески

Сразу же оговоримся: согласно российским правовым нормам, ни одна неисправность подвески не отнесена к «Перечню…» неисправностей, с которыми запрещается движение. И это спорный момент.

Представим, что амортизатор подвески (передней или задней) не работает. Такое явление означает, что проезд каждой неровности будет сопряжен с перспективой раскачки кузова и потерей управляемости автомобиля. А что можно сказать о вконец разболтавшейся и пришедшей в негодность шаровой опоре передней подвески? Результат неисправности детали — «вылетела шаровая» — грозит серьезным ДТП. Лопнувший упругий элемент подвески (чаще всего пружина) приводит к возникновению крена кузова и подчас абсолютной невозможности продолжать движение.

Описанные выше неисправности – это уже конечные, наиболее одиозные неисправности подвески автомобиля. Но, несмотря на их крайне негативное влияние на безопасность движения, эксплуатация транспортного средства с такими проблемами не запрещается.

Большую роль в обслуживании подвески играет контроль за состоянием автомобиля в процессе движения. Скрипы, шумы и стуки в подвеске должны насторожить и убедить водителя в необходимости сервисного обслуживания. А длительная эксплуатация автомобиля вынудит его применить радикальный метод – «поменять подвеску по кругу», то есть заменить практически все детали и передней, и задней подвески.

Что еще стоит почитать

Стояночный тормоз

Регулировка стояночного тормоза

Торсионная подвеска автомобиля

Виды кузовов легковых автомобилей

Стабилизатор поперечной устойчивости

История появления амортизатора

Кузова первых «самодвижущихся колясок» изготавливались в каретных мастерских, и рессоры, непременные детали комфортабельного конного экипажа, перекочевали на новый вид транспорта. Межлистовое трение, ярко выраженное в плоских многолистовых рессорах, препятствует резонансным колебаниям кузова, и при достаточно медленном передвижении этого эффекта вполне хватало для удобства управления и комфорта пассажиров.

По мере увеличения скоростей движения автомобилей появилась необходимость компенсировать быструю реакцию упругих элементов ходовой части, уменьшить ударные нагрузки при обратном ходе колёс и обеспечить их постоянную связь с дорогой.

Простейшим решением было добавление в конструкцию ходовой части коленчатых рычагов с фрикционными дисками в шарнирах.

Фрикционные демпфирующие устройства прослужили вплоть до 50-х годов прошлого века. Быстрый износ и трудности восстановления деталей трения фрикционных демпферов, большие их габариты, сложность совмещения с появившимися взамен рессор пружинами — всё это заставило конструкторов и производителей искать другие способы демпфирования в массовых автомобилях.

К этому времени практически на всех спортивных и гоночных машинах уже использовались гидравлические амортизаторы, перекочевавшие туда из конструкции самолётных шасси.

Заключение

Со времен появления первых автомобилей перед конструкторами стоял вопрос поиска оптимального способа гашения колебаний кузова, возникающих при преодолении неровностей. Наилучшим решением, применяемым и сегодня, стало интегрирование в состав подвески автомобиля специальных устройств — амортизаторов. На данный момент повсеместное распространение получили гидравлические телескопические амортизаторы. Гашение колебаний кузова и колес происходит в них за счет жидкостного трения, возникающего при прохождении жидкости через узкие отверстия в поршне — клапаны. Таким образом, механическая энергия колебаний переводится в тепловую. От характеристик амортизаторов зависят такие важные показатели, как устойчивость, управляемость и плавность хода автомобиля. Современные амортизаторы, имея в своей основе общий принцип работы, отличаются по типам и особенностям конструкции.

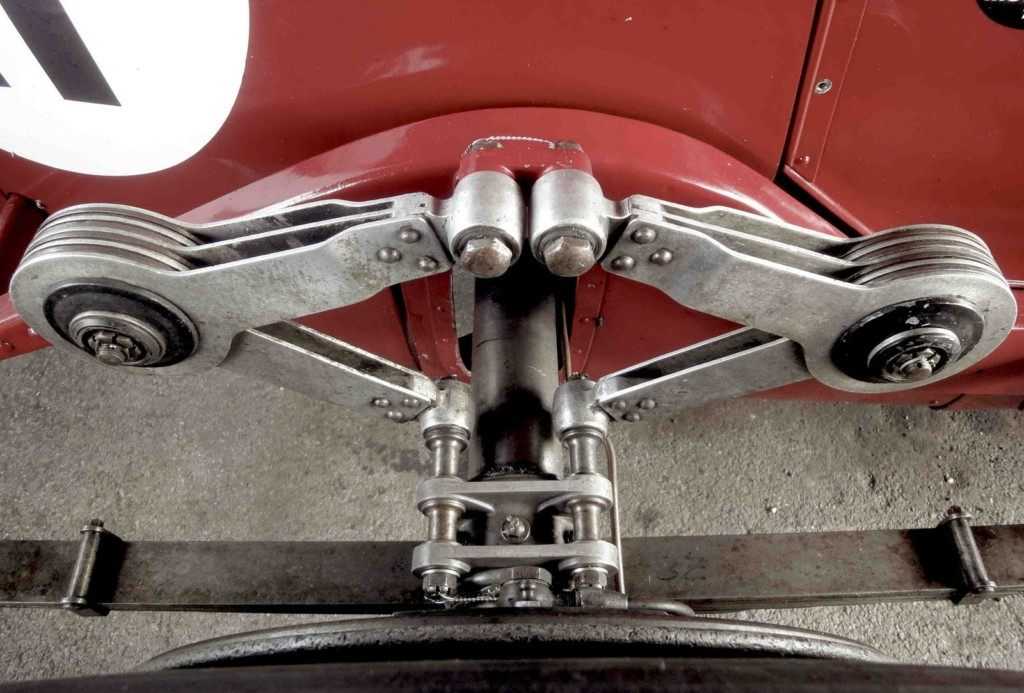

Фрикционные амортизаторы

Первые автомобили с рессорной подвеской обладали неприятным свойством: при преодолении неровностей их кузов сильно раскачивался. Изначально данная проблема частично решалась сама собой, поскольку в многолистовых рессорах наблюдался эффект межлистового трения, который способствовал гашению колебаний кузова. Но этого было недостаточно.

Поэтому следующим этапом стало добавление в состав подвески отдельного демпфирующего элемента. Одними из первых таких устройств были амортизаторы сухого трения с фрикционными дисками, разработанные в начале прошлого века.

В 1950-х годах стали применяться поршневые масляные амортизаторы телескопического типа, в основе работы которых лежал принцип жидкостного трения. Их устройство, позаимствованное из конструкции авиационных шасси, применяется в подвеске автомобилей и сегодня.
