Общие характеристики Chevrolet Niva

Первое, что обращает на себя внимание – это габаритные размеры Нива Шевроле и кузов. Он отличается от предшественника своей обтекаемостью и отсутствием угловых форм, что также обеспечивает отличную аэродинамику на высоких скоростях

При разработке учитывались требования, которые предъявляются к современным автомобилям. Поэтому отечественный внедорожник стал немного вместительнее и крупнее.

• ширина – 1800 мм;
• длина – 3919 мм;
• высота – 1652-1690 мм.

Последний параметр немного отличается в зависимости от наличия рейлингов на крыше. Также на высоту влияет степень «усталости» пружин подвески, которые со временем проседают.

По габаритам видно, что Chevrolet Niva – это средний вариант между легковой машиной и тяжелым внедорожником. Такие размеры наиболее оптимальны для городской езды. Автомобилем легко управлять как в пробках, так и на забитой парковке или на территории тесного двора.

Отметим другие общие характеристики:

• вес Нива Шевроле в снаряженном состоянии – 1485 кг;
• максимально возможная масса – 1860 кг;
• нагрузка на крышу автомобиля вместе с весом багажника – 75 кг;
• допустимая масса прицепа с тормозами/без тормозов – 1200/600 кг;
• грузоподъемность Нива Шевроле – 450 кг;
• объем багажника/при сложенных сидениях – 320 л/650 л.

Многие автовладельцы жалуются на маленький багажник, которого не хватает для перевозки крупных грузов. Но эта проблема легко решается складкой задних сидений или установкой на крыше «экспедиционника».

Как открыть капот, если порвался тросик

Пожалуй самый неприятный момент, который может застать врасплох водителя, это обрыв тросика капота. Эта ситуация довольно непростая, но вполне решаемая. Ниже приведены наиболее распространенные варианты, которые помогут устранить данную проблему:

• обрыв троса возле ручки привода замка. Данный вид поломки считается наиболее распространенным, а также самым простым. Чтобы устранить такую поломку необходимо при помощи плоскогубцев потянуть гибкий элемент и открыть замок;
• если трос оторвался в другом месте, а не возле замка либо рычага, можно попытаться извлечь его через решетку в капоте. Освободите крючок от жесткой проволоки, проденьте через решетку и потяните плоскогубцами за привод замка, это необходимо для того, чтобы открыть замок. Для более легкого выполнения такой манипуляции необходимо прижать капот вниз в районе механизма запирания;
• привод замка можно вытянуть в свободное пространство между кузовом и капотом, не используя воздуховод. Необходимо максимально поднять крышку моторного отсека, в качестве подручного вспомогательного средства можно использовать деревянный брусок, он предотвратит возврат капота на место. Чтобы защитить покрасочное покрытие и избежать его повреждения, оберните деревянный брусок ветошью. После извлечения троса, вам необходимо всего лишь потянуть за него;

С помощью такой петли можно открыть капот

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Индексные обозначения Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Периодичность замены, сколько и какой жидкости нужно

По рекомендации завода-изготовителя производить замену антифриза или тосола на автомобилях ВАЗ-21214 необходимо с периодичностью раз в 3 года или после пробега 60 тысяч километров. Если автомобиль эксплуатируется в более жестких условиях, то замену желательно производить чаще – каждые 30-40 тысяч километров.

Помимо рекомендуемой периодичности замены ОЖ, существуют другие причины, по которым необходимо менять жидкость в системе охлаждения автомобиля:

• утрата свойств охлаждающей жидкости. Проверить качество используемого антифриза можно при помощи тестовой полоски, которая продается в тех же местах, где и сама жидкость. Полоску опускаете в расширительный бачок, затем вытаскиваете. В комплекте с полоской идет цветовая шкала, согласно которой, можно будет понять, сколько еще можно эксплуатировать автомобиль до замены охлаждающей жидкости;
• изменение цвета охлаждающей жидкости на рыжий или красный. Это означает, что в ней появилась ржавчина;
• появление осадков, хлопьев и плотных образований в жидкости.

Основные неисправности

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

• Износ сайлентблоков, шаровых опор.
• Повреждение или растрескивание пыльников.
• Снижение эффективности работы амортизаторов.
• Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

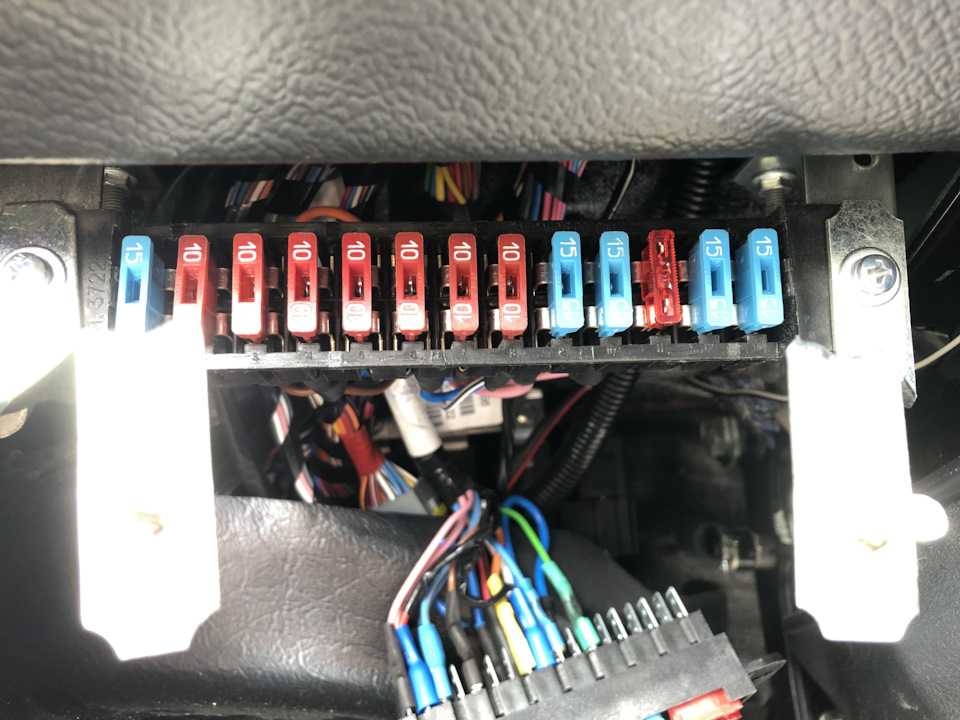

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Особенности электрического оборудования

Штатная проводка на ВАЗ 21213 имела отличия от схемы, применяемой на ВАЗ 2121. В частности:

1. В блоке предохранителей на ВАЗ 21213 используются более современные «ножевые» предохранители, для которых видоизменена контактная площадка;
2. В системе питания используется ЭПХХ – экономайзер принудительного холостого хода, для чего в подкапотной проводке имеется отдельный жгут с колодкой;
3. В системе зажигания применена бесконтактная схема, построенная на микроконтроллере.

Различия в подкапотном пространстве

Блок управления ЭПХХ расположен в подкапотном пространстве и представляет собой пластмассовую коробку с разъемом для подключения к нему жгута проводов. Его назначение – обеспечение устойчивой работы двигателя при езде накатом, включая и экономию топлива.

Возможность самодиагностики

Для удобства определения отказа двигателя, автовладельцы используют алгоритм поиска, основанный на рекомендациях автопроизводителя.

Завод-изготовитель рекомендует вначале воспользоваться ним, а уже только потом прибегать к помощи другого автомобиля:

1. Использование заведомо исправных деталей;
2. Облегченный запуск («прикуривание») и т.п.

Выводы: самостоятельное обслуживание автомобиля давно стало нормой для наших автовладельцев. Тем более что видео пособия с разъяснениями работ сегодня стали доступнее, позволяя не допускать ошибок при устранении неисправностей электрической сети.

Салон автомобиля

По сравнению с Шеви Нива в интерьере Travel не произошло практически никаких изменений, если не считать совсем небольшого усовершенствования шумоизоляции, уплотнителей и сидений.

Передние кресла все-таки стали немного удобнее, чем ранее, только боковая поддержка на них по-прежнему слабо выраженная.

В максимальной комплектации имеется мультимедиа с поднятым над торпедо экраном и весьма неудобным ручным управлением внизу центральной консоли (хотя можно пользоваться и сенсорами), эта информационно-развлекательная система появилась незадолго до смены бренда машины.

Салон вазовского внедорожника отделан дешевым, жестким, но достаточно толстым пластиком, и ни о каких прострочках, вставках и прочих атрибутах «премиальности» речь не ведется.

Здесь можно наблюдать практически все то же кнопочное управление, что когда-то использовалось и в Ладе Самаре.

И пусть в интерьере Тревел не ощущается никакой модернизации, отметить какие-то отдельные моменты все же нужно:

1. Управление кондиционированием осуществляется с помощью ползункового рычажка и «крутилок», они использовались еще на авто девяностых годов.
2. Рулевая колонка может регулироваться только по высоте, зато в достаточно широком диапазоне.
3. Комбинация приборов выполнена в традиционном стиле а-ля 2114-2115, со стрелочными приборами и двумя миниатюрными монохромными экранами.
4. Трехспицевый руль имеет относительно небольшие размеры, кнопок управления на нем нет даже в «максималке».
5. На водительском месте предусматривается регулировка основания по высоте, только вот пользоваться устройством для поднятия «сидушки» при закрытой двери весьма неудобно, можно ободрать костяшки пальцев.
6. Спереди по центру размещаются три рычага – КПП, раздаточной коробки и стояночного тормоза.
7. Между передними креслами установлен короб с двумя подстаканниками и нишей для различных мелочей, для водителя предусмотрен мягкий подлокотник примерно такого же типа, как в самолете или междугороднем автобусе. Если его откинуть назад, в нем обнаруживаются еще два подстаканника, которыми могут пользоваться пассажиры второго ряда.
8. Макияжное зеркало имеется только в солнцезащитном козырьке со стороны пассажира, подсветкой оно не оборудуется.

Потолочные фонарики есть как спереди, так и сзади (1 + 2), при этом салон освещается обычными галогенными лампами.

В целом интерьер Нива Тревел хотя и смотрится несколько допотопным, но от него веет какой-то советской надежностью, и здесь все элементы крепятся на совесть, разве что несколько гуляет обшивка потолка.

Особенно жестко устанавливаются ручки над боковыми стеклами, они, как иногда образно говорят, «пришиты насмерть».

На заднем диване в салоне Тревел еще грустнее, чем на переднем ряду, и больше всего удручают механические стеклоподъемники, не до конца опускающиеся стекла, высоко выступающий тоннель по центру пола.

Зато посадка здесь выше, а само основание сидений мягче, только это не спасает положение, так как форма «сидушки» неудобная, да и спинки не регулируются по наклону.

Запаса пространства на втором ряду не слишком много, здесь следует рассчитывать на более-менее нормальное размещение двух пассажиров небольшой или средней комплекции.

Важные недостатки

Прежде чем решиться на подобный шаг, изучив объективные преимущества дополнительных воздухозаборников, не забудьте проанализировать их недостатки.

Здесь выделяют несколько основных минусов:

• Ряд плохо продуманных конструкций ухудшают сопротивляемость машины встречному ветру, что негативно отражается на аэродинамике;
• Нельзя использовать заборники без решеток. В противном случае через отверстия внутрь легко попадут камни, разный мусор и ряд других чудес с дороги, включая даже маленьких птичек. Пожелайте их, установите решетку;
• Вероятность возникновения коррозии. Многие забывают про антикоррозийную обработку, либо делают ее неправильно. Ничего хорошего в ржавчине нет;
• Воздухозаборник заставит фильтр работает интенсивнее. Потому загрязняться он будет в разы быстрее. Придется раньше проводить плановую замену.

Но окончательно решение принимать вам. Воздухозаборники действительно неплохо себя показывают. Но в основном на спортивных авто и машинах с мощными двигателями. Для серийных гражданских машин, где мощность мотора едва превышает 120-150 лошадиных сил, потребности в этом элементе нет.

Хотя всегда есть вариант использовать воздухозаборник сугубо в декоративных целях. Если вы делаете тюнинг, и хотите придать спортивный образ машине, заборник отлично поможет создать эффект мощного мотора под капотом.

Спасибо вам за внимание! Подписывайтесь, оставайтесь с нами и зовите к нам друзей!

(3 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

«Нива» – отечественный внедорожник, позволяющий не только передвигаться в шумном городском потоке, но и быть завсегдатаем загородных поездок. Любой автолюбитель знает, что такое выезд на природу: кочки, ухабы, водные препятствия. Если небольшие неровности легко преодолеет практичный автомобиль, то водные препятствия поможет проехать установка шноркеля.

Блок с предохранителями и реле под капотом

Во всех автомобилях данной серии он находится с левой стороны, под защитной пластиковой крышкой.

Для автомобилей выпущенных до 2010 года

Схема

Описание

Предохранители

1	—	Резерв
2	10	Электронный блок управления автоматической коробкой пере­дач, электронный блок системы управления двигателем
3	15	Система управления двигателем, форсунки, датчик неровной дороги, клапан рециркуляции отработавших газов, датчик кон­центрации кислорода, датчик положения распределительного вала, клапан продувки адсорбера
4	—	Резерв
5	15	Реле включения дальнего света фар
6	10	Ближний свет фар
7	—	Резерв
8	—	—
9	—	—
10	—	—
11	30	Цепь замка зажигания
12	15	Топливный насос
13	15	Цепь выключателя аварийной сигнализации
14	20	Цепь реле обогревателя стекла двери задка
15	30	Цепь блока предохранителей расположенного под панелью приборов
16	30	Цепь замка зажигания
17	10	Ближний свет фар, цепь реле задней противотуманной фары, цепь переключателя света фар
18	50	Гидроэлектронный модуль ABS
19	10	Цепь передних противотуманных фар
20	10	Цепь звукового сигнала
21	10	Магнитола, аварийная сигнализация, цепь кондиционера, подсветка рычага переключения диапазонов автоматической коробки передач, комбинация приборов
22	10	Габаритные огни, электрокорректор света фар
23	10	Цепь реле компрессора кондиционера
24	20	Цепь реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
25	30	Цепь реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя

Реле

К1	Реле топливного насоса
К2	Реле дальнего света фар
КЗ	Реле ближнего света фар
К4	Реле звукового сигнала
К5	Реле противотуманных фар
К6	Главное реле
К7	Реле низкой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К8	Реле высокой скорости вращения электродвигателя вентилятора системы охлаждения двигателя
К9	Реле габаритных огней
К10	Реле компрессора кондиционер

Для автомобилей выпущенных с 2010 года

Общая схема

Расшифровка

1	50	Реле подогревателя заднего стекла, Блок предохранителей — панель приборов
2	15	Выключатель аварийной световой сигнализации
3	30	Замок зажигания
4	15	Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
5	40	Замок зажигания
6	15	Подогреваемый датчик кислорода, Клапан рециркуляции выхлопных газов, Электромагнитный клапан продувки адсорбера (EVAP), Подогреваемый датчик кислорода 1, Датчик положения распределительного вала, Подогреваемый датчик кислорода 2
7	50	Электронный блок управления тормозной системы (ЕВСМ)
8	10	Модуль управления двигателем, Модуль управления коробкой передач (MFL)
9	20	Реле подогрева сиденья
10	10	Запасной предохранитель
11	30	Реле вентилятора охлаждения KR620D, высокая скорость
11	15	Модуль управления двигателем, Катушка зажигания 1, Катушка зажигания 2, Катушка зажигания 3, Катушка зажигания 4, Модуль катушек зажигания, Модуль управления системой питания сжиженным нефтяным газом
12	40	Электронный блок управления тормозной системы (ЕВСМ)
13	10	Муфта компрессора кондиционера
14	15	Запасной предохранитель
15	20	Низкая скорость вентилятора охлаждения
16	30	Реле стартера
17	15	Реле топливного насоса
18	10	Плафон подсветки номерного знака, Задний фонарь — левый, Лампа стояночного огня/указателя поворота — левая, Привод корректора света фар — левый
19	10	Лампа стояночного огня/указателя поворота — правая, Привод корректора света фар — правый, Задний фонарь — правый, Реле светильника салона
20	20	Дальний свет фар, Комбинация приборов
21	10	Ближний свет левой фары, переключатель корректора света фар
22	10	Ближний свет правой фары
23	10	Реле звукового сигнала, Датчик незакрытого капота
24	10	Реле передних противотуманных фар
25	20	Запасной предохранитель
26	—	Не используется
27	—	Не используется
Реле
R1	Реле кондиционера
R2	Реле габаритных огней
R3	Реле низких оборотов вентилятора
R4	Реле высоких оборотов вентилятора
R5	Реле передней противотуманной фары
R6	Реле топливного насоса
R7	Главное реле двигателя
R8	Реле ближнего света фар
R9	Реле звукового сигнала
R10	Реле подогрева сиденья
R11	Реле стартера
R12	Реле включения дальнего света фар

Монтажные блоки для Lada 4×4 2021 года выпуска

Реле указателей поворотов

(артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок 4х4 | торпедо 4х4

50

12

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Разумный минимум: недостатки Нива Шевроле с пробегом

Нива Шевроле (Chevrolet Niva) – небольшой автомобильчик, который, на первый взгляд, кажется паркетником, но, на самом деле, это настоящий внедорожник. Благодаря небольшим размерам, короткой базе, постоянному полному приводу с симметричным дифференциалом, наличию блокировок и пониженной передаче этот автомобиль способен вылезти практически из любого болота. За четырнадцать лет своего существования авто не претерпело практически никаких изменений, единственное, на что решился производитель, это добавил пластиковый обвес. А вот, все ли так стабильно с надежностью и чего ждать от подержанной Нивы Шевроле, сейчас и попробуем выяснить.

Немного истории:

Основные нововведения 213-й Нивы

Обновленному ВАЗ-21213 по некоторым источникам изначально дали или планировали дать название «Кедр» (по другим данным — «Тайга»), но оно не прижилось. В итоге «Кедром» была названа мелкосерийная удлиненная трехдверная ВАЗ-2129 — предшественница длинной «Нивы» 2131

Но это не так важно, гораздо интереснее технические особенности обновленной Нивы 21213 по сравнению с ВАЗ-2121. Итак, начнем:

1. Задняя часть кузова. Удлиненная 3-я дверь, вертикальные фонари. Загружать багажник стало легче благодаря меньшей высоте, но жесткость кузова от этого снизилась (по словам некоторых «ниваводов»)
2. Форточки на боковых дверях. После рестайлинга они исчезли, хотя на первых 213-х Нивах их еще можно было встретить.
3. Двигатель. 1.6 литра на ВАЗ 2121 и 1,7 литра на ВАЗ 21213. Оба карбюраторные (На 21214 — инжекторный). Разница в мощности — менее 5 л.с. По официальным данным тяга на низах у 213 выше, а расход топлива ниже. По мнению некоторых владельцев «Нив» — все наоборот. При этом возросла тепловая нагрузка на двигатель т.к. при увеличенном объеме блок цилиндров не претерпел серьезных изменений. Риск перегрева на 213 двигателе выше.
4. КПП. 4-ступенчатая на ВАЗ-2121 и 5-ступенчатая на ВАЗ-21213. Различаются передаточными числами. По мнению большинства владельцев «Нив» 4-ступенчатая коробка надежнее.
5. Изменены передаточные числа главных пар.
6. Промежуточный вал между КПП и раздаточной коробкой на новой модели со ШРУСом, что снизило вибрации, как отмечают многие владельцы.
7. Изменения в тормозной системе.
8. Салон. Новая панель приборов, руль и сиденья с высокой спинкой. Панель более «гремучая» по сравнению со старой. Руль толще. Сиденья удобнее. Однако старые низкие сиденья можно было опустить вровень с задним диваном, что позволяло комфортно ночевать в машине. Насчет отопления салона мнения расходятся: одни говорят, что в старой машине лучше, другие — что в новой.

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии. Трансмиссия Нивы и ее агрегаты:

• передние приводы;
• передний мост;
• сцепление колес;
• МКПП;
• карданный вал (передний);
• вал (промежуточный);
• раздаточная коробка;
• рычаг переключения;
• межосевой дифференциал и рычаг блокировки;
• колесные дифференциалы;
• карданный вал (задний);
• задний мост;
• задний привод.

Конструкция подразумевает такие состояния:

• разблокированный дифференциал;
• заблокированный дифференциал;
• низшая передача во включенном состоянии;
• нейтральное положение;
• высшая передача во включенном состоянии.

Схема предохранителей ВАЗ 2131, 2129

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля. Для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

1. блок предохранителей системы управления двигателем;
2. реле очистителя ветрового стекла;
3. блоки предохранителей ВАЗ-2131;
4. блок реле системы управления двигателем.

Основной блок предохранителей

Обозначение и ток, А	Защищаемые цепи
F1 (16)	Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2 (8)	Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8)	Правая фара (дальний свет)
F5 (8)	Левая фара (ближний свет)
F6 (8)	Правая фара (ближний свет)
F7 (8)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8 (8)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения 2129
F10 (16)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)	Резерв
F12 (8)	Резерв
F13 (8)	Контакты реле противотуманного света в задних фонарях
F14 (16)	Предохранитель прикуривателя
F15 (16)	Резерв
F16 (8)	Резерв

Блок предохранителей системы управления двигателем

Обозначение и ток, А	Защищаемые цепи
F1 (30)	Контакты реле правого электровентилятора
F2(30)	Контакты реле левого электровентилятора 2131
F3 (15)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем. Для доступа к блоку отворачиваем два самореза и снимаем кожух.

Реле системы управления двигателем

Ниже основного блока предохранителей находятся реле системы управления двигателем.

1. реле зажигания;
2. главное реле Нива;
3. реле правого электровентилятора;
4. реле левого электровентилятора;
5. реле топливного насоса;
6. предохранитель бензонасоса (F5, 15 А).

Блок с реле под приборной панелью

Под панелью приборов, чуть выше педали газа, расположен блок с четырьмя реле.

1. реле заднего противотуманного света Нива;
2. реле включения обогрева стекла двери багажного отделения;
3. реле ближнего света фар;
4. реле дальнего света фар.

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации.

Блоки для LADA 4X4 2020 ГОДА

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

Главный блок предохранителей

Схема

Назначение

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розеткаПрикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла
