Двигатель ВАЗ 2110 8 клапанов, устройство инжекторного мотора “десятки”, схема питания

Двигатель ВАЗ 2110 8 клапанов стал первым силовым агрегатом который появился на “десятке”. Сначала это был карбюраторный мотор, который мало отличатся от 08 двигателя, о котором мы сегодня поговорим, а затем освоили производство ВАЗ 2110 с 8-клапанным инжекторным двигателем. Устройство которого так же рассмотрим.

Всего за время выпуска “десятки” под капотом этого автомобиля побывало три 8-клапанных двигателя. Это карбюраторный объемом 1.5 литра, инжектор того же объема и 8-клапанный инжектор, но объемом уже 1.6 литра. Это модели двигателей 2110, 2111 и 21114 соответственно. Основное различие между моторами 1.5 и 1.6 литра, это увеличенный ход поршня с 71 до 75.6 мм, за счет чего и произошло возрастание объема. При этом диаметр цилиндров остался прежним 82 мм. Увеличилась высота блока цилиндров и конфигурация коленчатого вала.

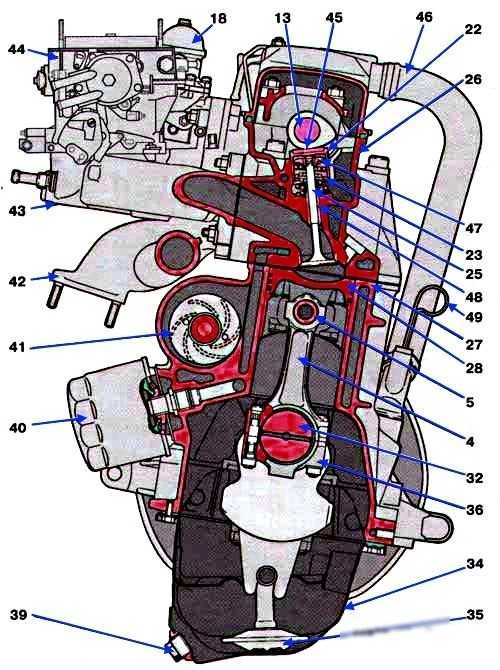

Для начало подробно рассмотрим устройство двигателя ВАЗ-2110 с карбюраторной системой питания, что бы потом четко понимать отличия инжекторной версии двигателя ВАЗ 2110 8 клапанов, от карбюраторной

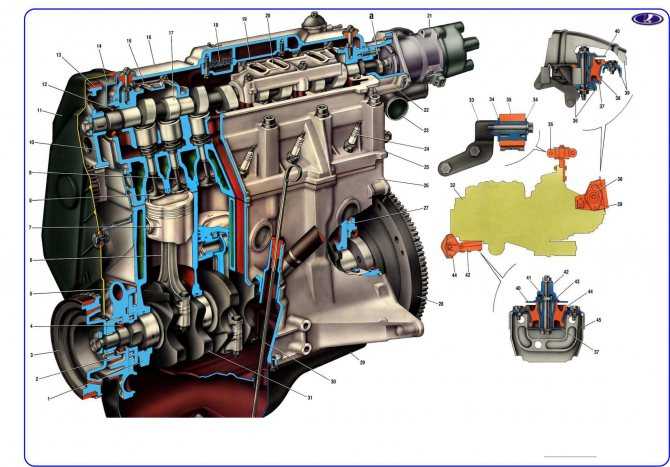

Итак, внимание на картинку, чуть ниже

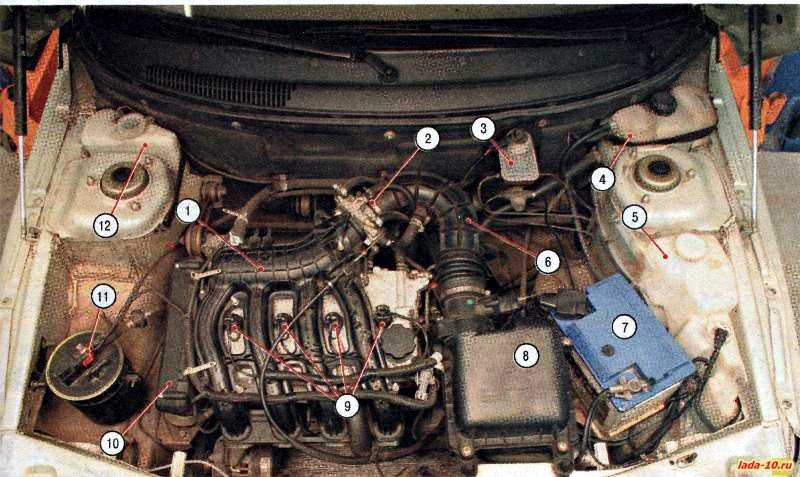

От 08 двигателя агрегат “десятки” отличался только наличием оригинального распределительного вала. В остальном же, практически такая же схема, как и на “восьмерке”, те же узлы и детали. Для удобство все на данной картинке пронумеровано.

ВАЗ 2111 где находится номер кузова на
