Установка дополнительного прикуривателя

Ваз 2110 как подключить прикуриватель

Некоторым людям одного прикуривателя оказывается мало, поэтому им необходим еще один — дополнительный. Установить его можно под крышкой разъема бортовой системы контроля, так как там есть достаточно места.Конечно, можно сделать это и в другом удобном месте.

Ваз 2110 не работает от прикуривателя

Инструкция:

Сделать небольшое отверстие под крышкой разъема.

Примечание: важно, чтобы был доступ к проводам штатного прикуривателя. Будет намного меньше хлопот, если дополнительный объединить со стандартным.Если он расположен далеко, то можно использовать для их связи длинный провод. Соединить провода дополнительного прикуривателя с проводами стандартного

Цвета должны соответствовать друг другу

Соединить провода дополнительного прикуривателя с проводами стандартного. Цвета должны соответствовать друг другу.

Ваз 2110 нет подсветки прикуривателя

Примечание: обязательно нужно пустить его через предохранитель, который будет защищать от самовозгорания.В принципе, хватит предохранителя на 10 А. Даже он предотвратит замыкание.

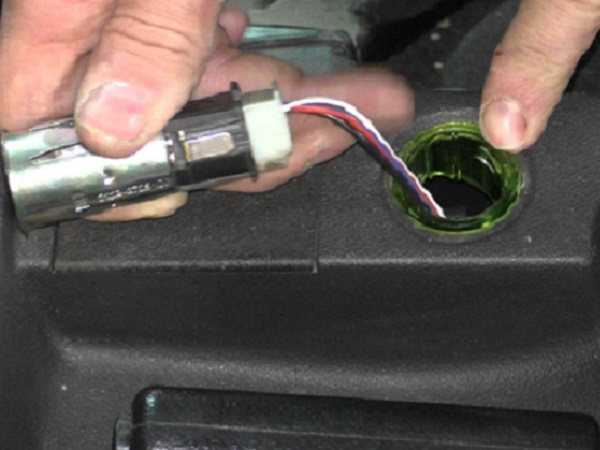

Поставить дополнительный прикуриватель в уже проделанное отверстие и зафиксировать его.

Как подключить прибор к прикуривателю без штекера

Ваз 2110 подключение прикуривателя

Не всегда под рукой оказывается штекер, который позволит подключить электроприбор к прикуривателю автомобиля.Однако можно сделать штекер своими руками:

Снять чехол с телефона.

Примечание: чехол должен быть кожаным.

Взять два провода и вставить внутрь чехла.

Примечание: по углам чехла обычно есть небольшие отверстия.Если их нет, то нужно сделать их самостоятельно. Вставлять провода нужно именно туда.

• Плюс находится в центре чехла, поэтому плюсовой провод нужно закручивать к центру.
• При этом минусовой провод следует зажать в обратном направлении (когда чехол будет полностью закручен).
• Вставить полученный штекер в прикуриватель.

Как подключить прикуриватель не от зажигания

Ваз 2110 подсветка прикуривателя

https://youtube.com/watch?v=FL3LBZDs8QI

Не обязательно заводить машину, чтобы пользоваться прикуривателем.Для этого:

• Необходимо отрезать красный провод, который в стандартной комплектации входит в панель.
• Следует демонтировать маршрутный компьютер, после чего появится доступ к двум колодкам: одна – маршрутного компьютера, другая – для часов.

Примечание: понадобится только первая колодка. Однако если на ней нет необходимого провода, то придется подключать провод к часовой колодке.

• Колодку от маршрутного компьютера нужно повернуть против часовой стрелки.
• Отрезанный от прикуривателя красный провод надо подключить к данной колодке.

Примечание: его надо вставить во второе правое нижнее отверстие.

Теперь нужно подключить к оранжевому проводу, который расположен с обратной стороны колодки.

Примечание: необходимо все заизолировать.

Заменить прикуриватель не составит никакого труда даже начинающему владельцу авто. Поэтому не надо отправляться в автосервис, где цена даже на такую простую работу будет высокой.Тем более, пересмотрев различные фото и видео в Интернете, можно с легкостью поменять прикуриватель своими руками. Возможно, поможет даже любая похожая инструкция, описанная выше.

Прикуриватель – это элемент, который имеется во всех известных марках автомобилей. Не так давно он считался просто обычным элементом в салоне авто и служил для прикуривания сигарет. Однако связи с техническим прогрессом появилась возможность использовать устройство для других целей:

1. Электрическая розетка. Очень удобная функция, так как есть возможность подключить зарядку телефона, ноутбук.
2. Питание для видеорегистратора и антирадара, навигатора.
3. Подключение пылесоса или компрессора.

Это далеко не весь список использования прикуривателя.

Однако не стоит преувеличивать возможности устройства. Так как многие автомобилисты иногда используют нестандартные штекеры, что порой негативно сказывается на работе прикуривателя. В большинстве случаев устройство вовсе может перестать работать.

Не работает прикуриватель и магнитола на ВАЗ-2110: основные причины

Любой автомобильный прикуриватель, в том числе и на ВАЗ-2110, изначально был рассчитан только для использования по непосредственному предназначению. Однако со временем начали появляться «необходимые» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку завод не предусмотрел установки 12-вольтовой розетки в салоне автомобиля, то источником питания для пылесосов, холодильников, телевизоров, видеорегистраторов, компрессоров и зарядок для телефонов служит именно прикуриватель. На пользу ему это не идёт и довольно часто он выходит из строя в лучшем случае.

В худшем — оставленный без присмотра подключенный гаджет может привести к пожару.

Проверяем состояние проводки и контактов

Сняв панель центральной консоли, первым делом необходимо осмотреть контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, накиньте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение. Его отсутствие может свидетельствовать об обрыве в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Сделать это можно путем прозвона проводников.

Обнаружив, что контакты в колодках окислены или подгоревшие, зачистите их при помощи мелкой наждачной шкурки, после чего проверьте работоспособность прикуривателя. Если и с ними все в порядке, осмотрите разъемы на самом устройстве. Оно имеет три контакта: два «плюса» (на лампу и стакан) и один общий «минус». В случае необходимости зачистите контакты наждачкой.

Если не работает прикуриватель ВАЗ-2110, причина может крыться в спирали вставки. Ее перегорание чаще всего вызвано неисправностью биметаллических пластин. Со временем они теряют свои свойства (сгибаться и разгибаться под действием температур), что приводит к тому, что вставка своевременно не «выпрыгивает» из стакана. Естественно, это ведет к перегреву спирали и ее перегоранию.

Демонтаж и замена прикуривателя

Перед ремонтом потребуется запастись подходящим инструментом. Необходимы:

• крестовая и стандартная отвертка;
• защитные перчатки.

Для исправления поломок пригодятся:

• мультитестер;
• паяльная лампа с припоем;
• термоусадочные трубки, изолента;
• кусачки;
• надфиль.

1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
3. Отсоединяем трехконтактный штекер, идущий к автоприкуривателю.
4. Демонтируем накладку под рычагом ручного тормоза.
5. Снимаем чехол рычага КПП.
6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
7. Вытягиваем патрон.
8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
9. Демонтируем гнездо из облицовки для последующего ремонта.

Этот способ рекомендован производителем, однако есть вариант ускоренного демонтажа:

1. Вытаскиваем металлический тубус.
2. Отверткой или пинцетом поджимаем контакты, расположенные внутри.
3. Вытаскиваем патрон, отсоединяем от него фишку.
4. Аккуратно вытягиваем светофильтр.

Видео, расположенное далее, поможет точно разобраться в процедуре замены.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

• Почему сгорает предохранитель?
• Основные причины перегорания предохранителя
• Проверка работоспособности предохранителя
• Замена сгоревшего предохранителя

Роль предохранителей в автомобиле очень существенна. Они выполняют защитную функцию, оберегают дорогие электрические приборы от короткого замыкания, от неожиданных скачков напряжения. Сохраняя какой-либо электроприбор, предохранитель жертвует собой и прекращает своё функционирование, перегорая. Для восстановления прежней работы определённого электрического прибора в автомобиле, необходимо просто провести замену соответствующего предохранителя. Но бывают такие случаи, что предохранитель перегорает со слишком частой периодичностью. В связи с этим возникает смысл задуматься, а всё ли в порядке с автомобильной электропроводкой? Если Вас интересует, почему же перегорает тот или иной предохранитель в автомобиле, тогда ответ Вы найдёте в данной статье.

Основные причины перегорания предохранителя

Среди основных причин, по которым сгорает предохранитель прикуривателя либо какого-нибудь другого потребителя электроэнергии, могут присутствовать как очень серьёзные, так и вполне банальные. Например, разберём такую ситуацию, когда перегорает предохранитель габаритов. Стоит только включить автомобильный свет, как он тут же гаснет. А причина может быть совершенно нелепая – установленный предохранитель имеет меньшую мощность, чем необходимо для корректной работы.

Печка дует только на одной скорости

Без демонтажа можно диагностировать поломку, если вентилятор крутит только на одной скорости или же только в третьем режиме. Причина в резисторе, который установлен в самом контроллере отопителя.

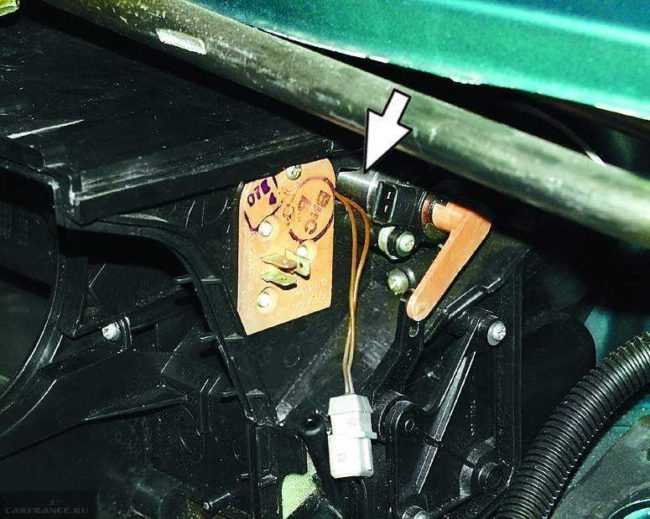

При работе печки только на одной скорости, следует проверить резистор.

Конструктивно переключатель выполнен так, что в первых двух режимах электродвигатель питается низким напряжением через резистор, а в режиме 3 в обход резистора. Проверить это можно с помощью мультиметра в режиме измерения сопротивления.

>

Сопротивление резистора первой скорости — 0,23 Ом, второй — 0,82 Ом. При обрыве спирали или износе контактных дорожек мультиметр покажет бесконечность или обрыв.

В зависимости от модели контроллера, он может иметь три или четыре положения регулятора, но принцип работы у них одинаков и разобраться в схеме подключения не так сложно. Какой бы ни стоял переключатель, при неработающих 1 и 2 скоростях нужно проверять сопротивление на ползунке переключателя. Таким образом можно попытаться восстановить систему управления отопителем или заменить её новой в крайнем случае. Удачи всем в поисках и тёплых уютных салонов!

Из чего состоит прикуриватель и как он работает

Прибор на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей – металлического тубуса, внутри которого расположена нихромовая спираль, и посадочного места под него (гнезда). К нижней части подсоединен плюс, а корпус соединен с кузовом авто или массой.

Будет полезно: Как снять штатную магнитолу на Лада Приора: пошаговая инструкция по демонтажу и установке аудиосистемы, перечень необходимых инструментов и рекомендации мастеров

При нажатии на вставку прикуриватель начинает работать: контакты замыкаются, а спираль разогревается. Когда температура достигает своего максимального значения, срабатывает термореле и прибор отщелкивается в первоначальное положение.

Почему не работает прикуриватель в машине

Опубликовано в:&nbspБез рубрики on:&nbspДекабрь 8

Наверняка вам как владельцу хендай санта фе приходилось сталкиваться с проблемой не работает прикуриватель в машине

И даже не важно являетесь ли вы курильщиком или нет. Возможно, вы пользуетесь прикуривателем для других целей Зарядка телефона и других устройств Подключение компрессора автомобиля для накачки колес Подключение различных устройств запитывающихся от прикуривателя хендай санта фе В любом

15Мар

Защищаем свою машину от угона и взлома

Все автовладельцы переживают за свой автомобиль в плане его угона. А так как эта проблема актуальна всегда, то данный пост мы и посвятим теме противоугонные устройства для автомобилей своими руками, потому как иногда самодельная защита может выручить не только не хуже профессиональной так сказать заводского изготовления, но даже и превзойти её по силе защиты в

13Мар

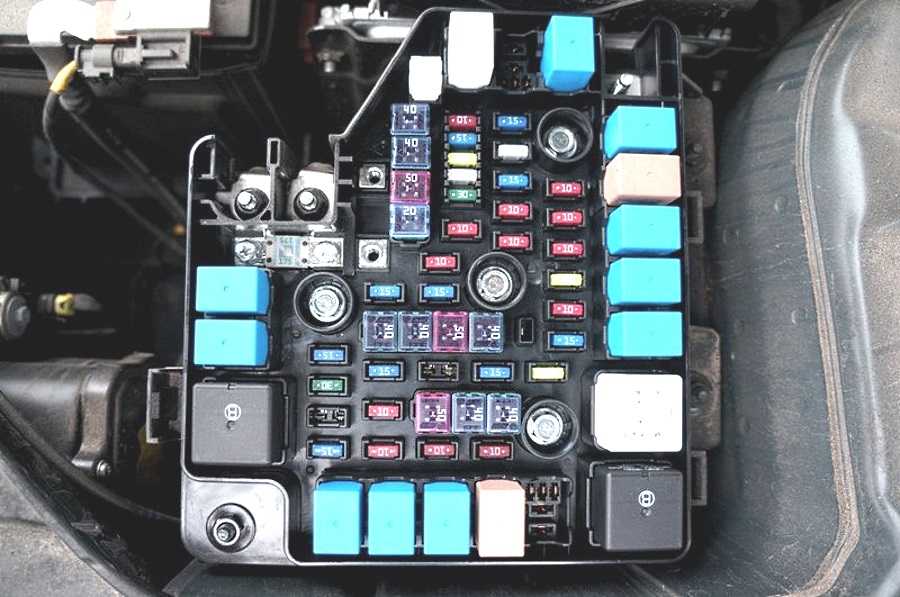

Предохранители хендай санта фе

Данную стать мы посвятим теме блок предохранителей хендай санта фе, незаметная вещь в автомобиле скрытая от глаз, но если вышел из строя хотябы один плавкий предохранитель хендай санта фе, то вы сразу же узнаете об этом из-за того, что у вас откажется работать какая-либо система, например, стеклоподъемники или не будет работать дальний и ближний свет

10Мар

Выбрать манометр и что нужно знать о нем

Соблюдение и поддержка заданного производителем для конкретного автомобиля давления в шинах является важным аспектом при езде на автомобиле. Для контроля воздушного давления в колесах используется автомобильный манометр для шин. В зависимости от накаченности шин будет зависеть комфорт поездки на автомобиле, его управляемость и расход топлива. Выбираем автомобильный манометр для шин У каждого автовладельца всегда должен

10Мар

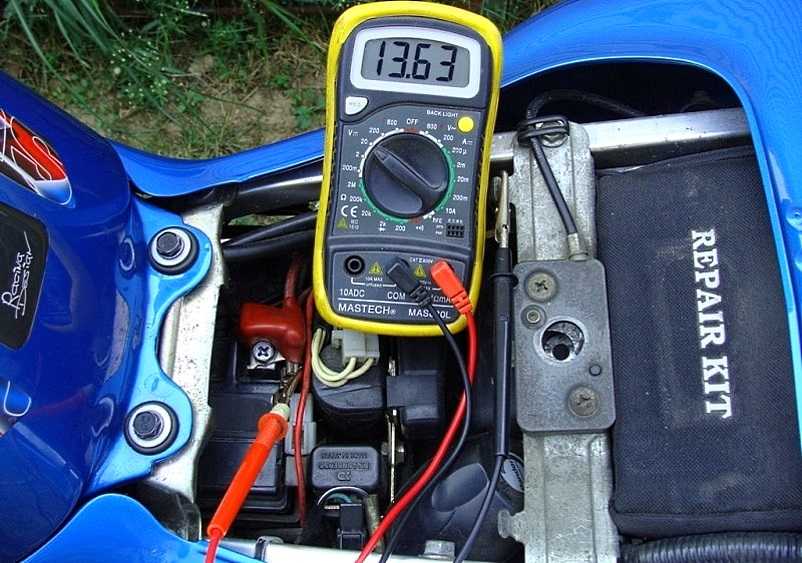

Проверка генератора на исправность с помощью мультиметра

Наверняка все автовладельцы сталкивались с таким явлением как не заводится автомобиль из-за севшего аккумулятора. Как правило, большинство начинали заряжать свою АКБ или покупали новый аккумулятор. Но возможно виной тому был не аккумулятор, а такое явление как не заряжается аккумулятор автомобиля от генератора, по причине выхода последнего из строя, поэтому в этом посте мы и поговорим

09Мар

Авто сканер для диагностики автомобиля

Всем нравиться ездить на автомобиле, когда он исправен, но вот когда начинаются поломки и проблемы в работе, многие автовладельцы даже не знают в каком направлении искать поломку. Благо сейчас все современные автомобили оснащаются ЭБУ – электронным блоком управления, и если подключить к нему специальный прибор выявляющий неполадки в  автомобиле, то он выдаст вам проблемные места

09Мар

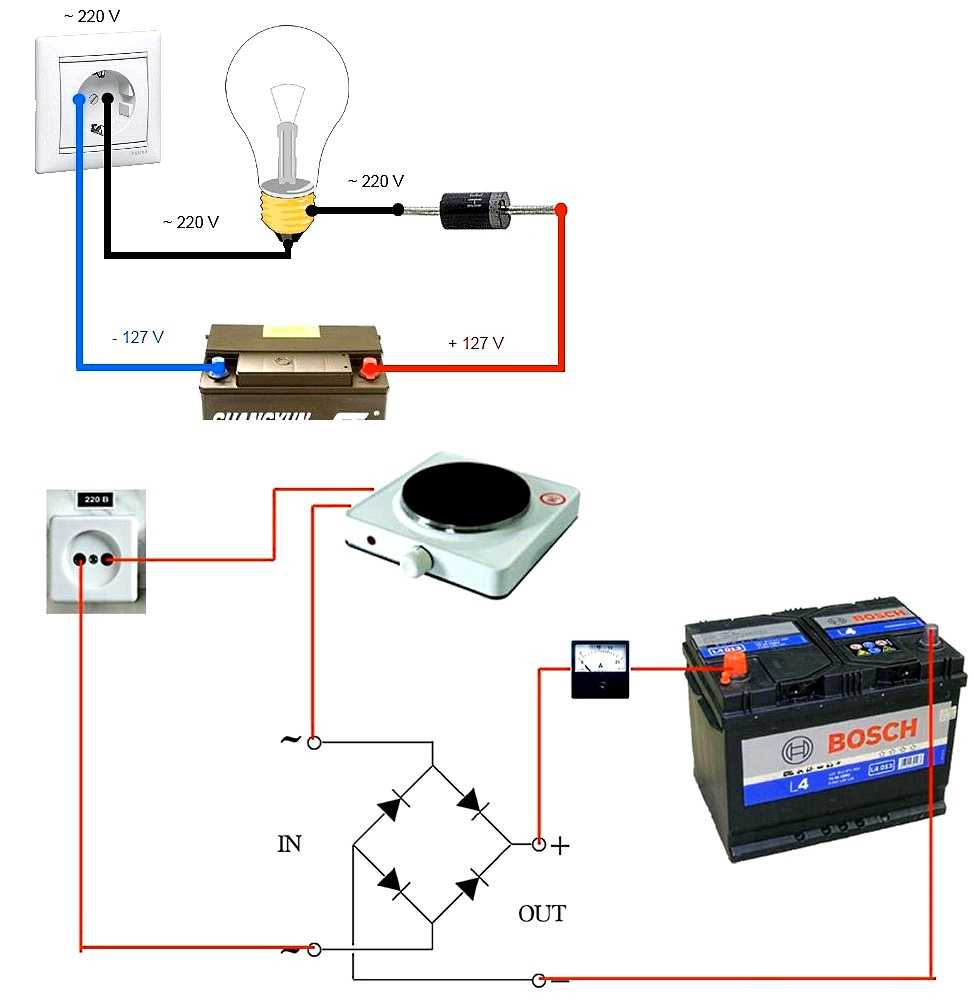

Схемы зарядных устройств для машин

Соблюдение режима эксплуатации аккумуляторной батареи автомобиля и её обслуживание, является залогом долгой работы аккумулятора. А для этого иногда требуется производить полную зарядку аккумулятора, поэтому в этой статье под названием самодельные схемы для заряжания аккумуляторной батареи автомобиля мы рассмотрим самые распространенные схемы таких зарядных устройств, которые под силу изготовить радиолюбителям самостоятельно в домашних условиях. Схема  устройства для

07Мар

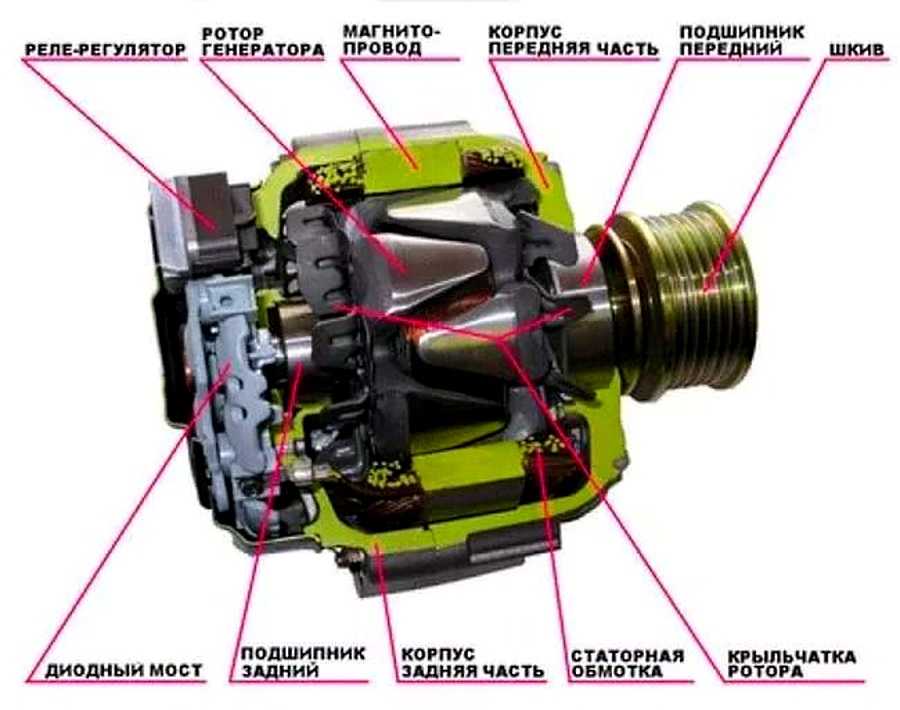

Принцип работы генератора автомобиля и его устройство

Сегодняшнюю нашу статью посвятим такой теме как разъяснение смысла и устройства генератора в машине. Наверняка все знают, что мотор — это сердце автомобиля, а генератор, по сути, является его кровью, которая разносит питательные вещества в виде энергии  по всем энергопотребляющим системам автомобиля. Генератор автомобиля как устроен и по какому принципу работает Давайте сначала дадим точное

07Мар

06Мар

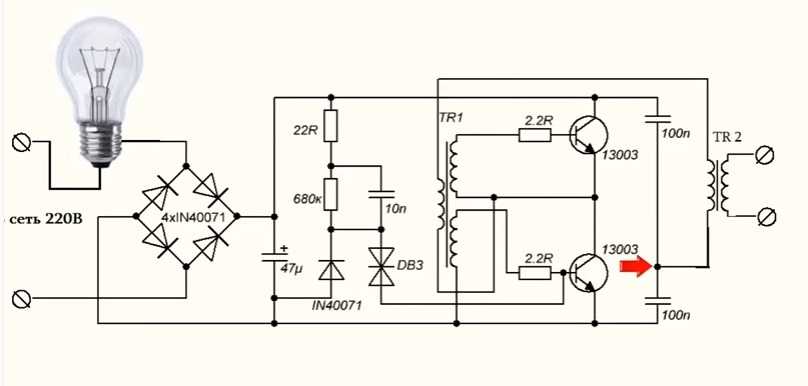

Собираем сами импульсную зарядку для аккумулятора автомобиля

Сегодняшняя наша статья посвящена теме самодельная импульсная зарядка для АКБ автомобиля. Большинство автовладельцев пользуются в своей практике зарядными устройствами для аккумулятора автомобиля. Но иногда в силу разных причин возникает необходимость собрать такое зарядное устройство для аккумулятора автомобиля своими руками, причины разные Нет финансовой возможности купить Далеко расположен населённый пункт от места продажи таких устройств Требуется

Как подключить прикуриватель на ВАЗ 2110

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

дрель или шуруповерт с набором сверл по металлу;
коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
напильник;
паяльник с припоем;
кусачки;
отвертки;
мультитестер;
термоусадочная трубка;
провод подходящего сечения;
предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Многие водители устанавливают на авто вторую розетку. Это увеличит количество потенциально подключаемых приборов. Но надо помнить о том, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель

Поэтому важно правильно соединить все провода

Необходимо подключить новый разъем через предохранитель, чтобы избежать расплавления проводов. Потребуется вырезать отдельную дырку в салоне или багажнике. Альтернатива такому методу – покупка разветвителя, подключаемого в стандартное гнездо.

Как правильно снять прикуриватель на ВАЗ-2110 своими руками

Прикуриватель есть в любом автомобиле без исключения. Если ранее в таком элементе нуждались только курильщики. То сегодня этот узел приобрел больше полномочий – это и розетка для зарядки телефона, питание для навигатора, видеорегистратора и других порой необходимых устройств.

Современный автомобилист не может представить использование автомобиля без такого полезного приспособления. Соответственно, вопрос по поводу демонтажа и замены детали является достаточно популярным.

В данной статье мы рассмотрим все основные вопросы, и вы узнаете, как проверить прикуриватель и определить необходимость его замены своими руками.

Поломки прикуривателя случаются в тех случаях, когда он применяется не по прямому назначению. Подключение огромного количества устройств одновременно, которые потребляют большое количество тока.

На практике электро схема рассматриваемого узла достаточно проста. Прикуриватель соединен с аккумуляторной батареей через монтажный блок. Оправданием такого решения является то, что при включении устройство потребляет большой ток.

Точно так же запитан автомобильный стартер.

Почему перестал работать прикуриватель ВАЗ-2110

Проверяем исправность прикуривателя

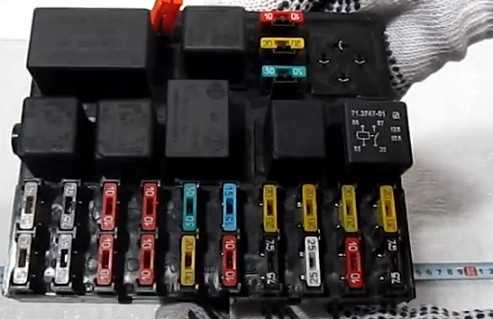

В первую очередь исправность механизма определяется путем проверки предохранителя, который расположен в соответствующем блоке. Маркировка элемента – F18. Максимально возможная сила проходящего тока через предохранитель является 25 ампер.

Проверить узел можно иным способом. Для этого включите печку. У вас может возникнуть вполне резонный вопрос, в чем связь.

Обе системы работают через один предохранитель. Если вентилятор не работает, пора заменить предохраняющий элемент. В ином случае, скорее всего, где-то в проводке случился обрыв.

Обычно это происходит в промежутке между блоком предохранителей и прикуривателем. Но перед началом работ по замене убедитесь, что предохранитель с маркировкой F6 исправен.

Это элемент также может оказывать влияние на работу прикуривателя.

Пошаговая инструкция по снятию прикуривателя на ВАЗ-2110 с последующей заменой

Если вам все же требуется замена прикуривателя в вашем автомобиле, рекомендуем вам воспользоваться следующими рекомендациями в пошаговой форме:

1. Обесточьте питание автомобиля посредством отсоединения минусовой клеммы от АКБ.
2. Следующим шагом идет демонтаж обшивки тоннеля в салоне. Для этого отлично подойдет отвертка, при помощи которой последовательно откручиваются фиксирующие болты. Выкручивайте фиксаторы в направлении справа на лево.
3. Как только вы получите доступ к прикуривателю, выньте его патрон и сквозь отверстие в облицовке, используя отвертку продвиньте разъемы с проводами детали и подсвечивающие лампы.
4. Следующим шагом идет извлечение экрана лампы. Для этого нужно сжать края и достать. В процессе внимательно наблюдайте, чтобы все фиксирующие элементы лампы вышли из посадочных мест.

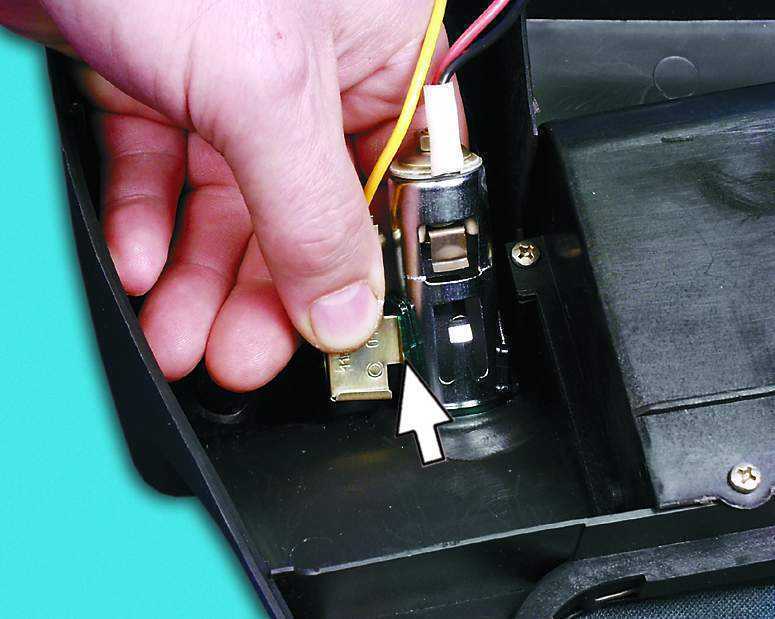

5. Отверткой надавите на защелку прикуривателя, чтобы можно было вытянуть его из зацепа вместе со светодиодной лампой.
6. После всех этих действий можно свободно, не боясь, извлекать гнездо прикуривателя наружу.
7. На следующем шаге выполняется ремонт прикуривателя или его полная замена.
8. После этого произведите сборку элементов в обратном порядке.
9. Проверьте работу элемента после завершения всех монтажных работ.

Почему стартер ВАЗ-2110 не заводится и не щелкает

Можно считать, что замена прикуривателя прошла успешно, когда нагревающаяся спираль подготавливается за 25 секунд с последующим отскоком. Если прикурить не получается, тогда потребуется отрегулировать устройство путем подгибания/разгибания контактов на корпусе элемента.

Подводя итог, отметим, что прикуриватель в автомобиле для современного водителя играет очень важную роль. Ведь через него можно зарядить телефон, подключить компрессор или другую необходимую в дороге электронику. Однако не стоит к одной «розетке» сразу подключать несколько устройств – это быстро выведет «розетку» из строя, и вам понадобится заменять этот элемент в машине.

Сколько тосола заливать в ВАЗ-2110 на 8 или 16 клапанов

Процесс работ несложен сам по себе, и все необходимые нюансы были рассмотрены в статье. Вам остается только внимательно следовать рекомендациям, чтобы успешно выполнить замену.

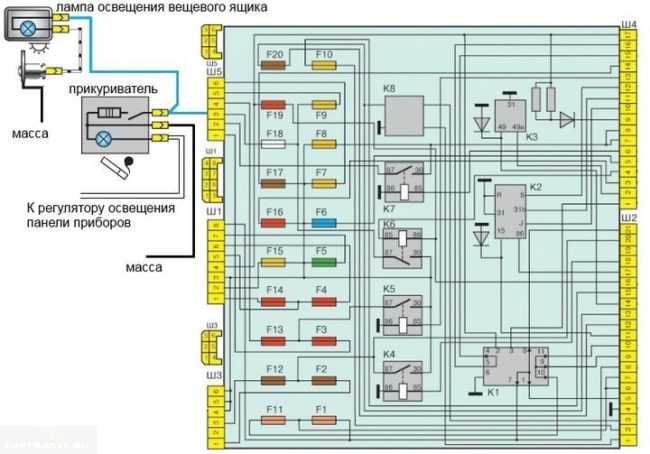

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску любой неисправности, для начала нужно разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим на схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае, поломка может носить либо механический, либо электрический характер.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя его и можно испортить некачественным или неправильно подобранным штекером. Исходя из схемы, показанной выше, прикуриватель стандартно подключается на один вывод питания из монтажного блока с лампой освещения бардачка.

Это первая зацепка — если прикуриватель не работает, но лампа бардачка горит, дело либо в самом механизме прикуривателя (спираль, контакты, резистор), либо в обрыве проводов на участке от клеммы питания до клеммы 25 монтажного блока.

>

Предохранители

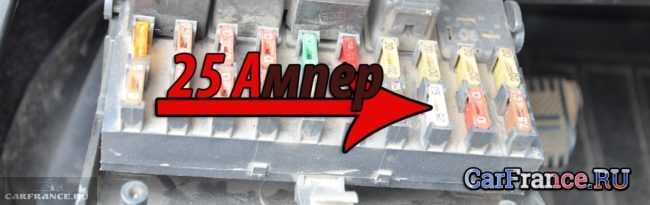

Предохранитель прикуривателя 25А, отмечен стрелкой

Тем не менее, в первую очередь под подозрение попадают предохранители. Если прикуриватель не разогревается в течение 20 секунд и при этом не горит лампа бардачка, вероятнее всего, перегорел предохранитель F18 номиналом 25А. Он находится в монтажном блоке слева от водителя.

Есть ещё один предохранитель номиналом 15 А, который подключён к цепи прикуривателя. На нем посажена розетка и в нем также может быть причина неисправности. Этот предохранитель маркирован символами F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, на одну цепь предохранителя F18 посажен и прикуриватель, и двигатель отопителя.

Поэтому проверить целостность предохранителя в этих случаях тоже просто — мотор не крутится, значит сгорел предохранитель.

Почему горят предохранители

Каждый потребитель электроэнергии на борту автомобиля рассчитан на определённую мощность и определённую потребляемую силу тока, измеряемую в Амперах. Если мы включаем в прикуриватель через разветвитель видеорегистратор, навигатор, заряжаем телефон, то не удивительно, что предохранитель просто не выдерживает. Спасая нашу проводку от перегрева и короткого замыкания, он плавится, размыкая цепь.

Именно поэтому важно учитывать потребление тока дополнительными приборами — компрессором, холодильником и другими архитектурными излишествами. На корпусе прибора обязательно указана как мощность, так и потребляемый им ток. Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества

Крайне нежелательно включать в цепь прикуривателя мощные устройства, а также использовать разветвители и штекеры сомнительного качества.

В итоге это может привести к возгоранию проводки.

Оплавившиеся провода прикуривателя.

Недаром во многих импортных автомобилях производитель отказался от прикуривателя напрочь, а вместо этого устанавливает 12-вольтовые розетки в передней части салона (как это делают в том же Форд Фокус второго поколения).

>

Проверяем проводку

Если предохранитель целый и невредимый и никаких пылесосов мы не включали в прикуриватель, вероятнее всего, дело в контактах или в проводке.

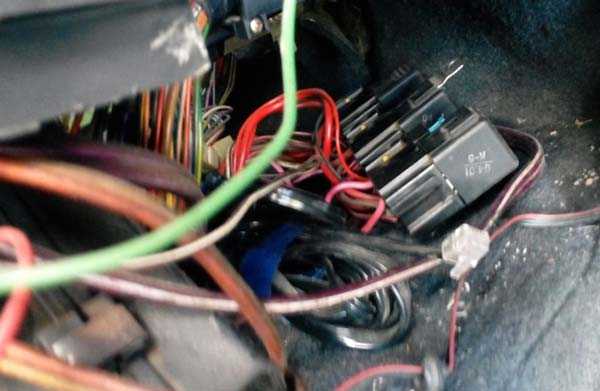

Чтобы проверить проводку питания прикуривателя, нам нужно снять центральную консоль, открутив несколько саморезов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за кожухом консоли:

1. Откручиваем кожух консоли.

   Снимаем кожух со стороны пассажирского сиденья.

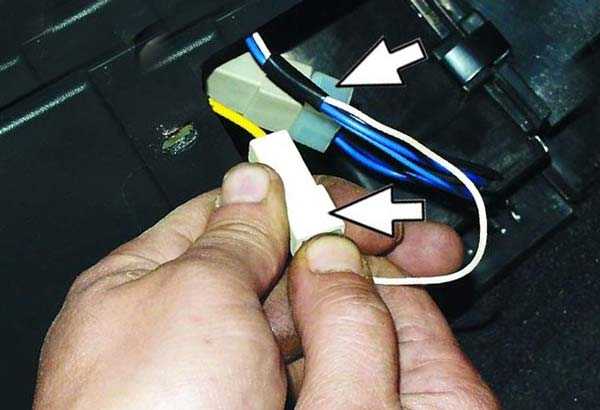

2. Вынимаем жгут проводов.

   Вынимаем и проверяем колодки с проводами.

3. Проверяем каждую клемму на наличие окиси, при необходимости зачищаем.

   Прозвонка прикуривателя на предмет обрыва или короткого замыкания.

4. Проверяем контакты на самом прикуривателе, если они окислены или подгорели, тоже приводим их в порядок.

Осмотр прикуривателя

В последнюю очередь осматриваем сам прикуриватель.

Он редко выходит из строя, но если и выходит, разбирать его мы не будем, не царское это дело. Покупаем новый.

Новый прикуриватель в сборе.

Его цена — около 400-500 рублей, а каталожный номер 2123-3725010 или 2123-3725/111.3725, производитель, как правило, СОТЭ.

Удачных всем поисков и стабильной работы электрооборудования!

Замена прикуривателя

Замена производится по следующему алгоритму:

• Отсоединить провод от клеммы аккумулятора;
• Затем следует снять облицовку;
• Достать патрон;

Продеваем колодки с проводами сквозь облицовку пола

Сжимаем экран лампы, чтобы лапки вышли из световода

Толкаем гнездо из облицовки

Вынимаем гнездо и продеваем колодки с проводами

Регулируем контакты, если прикуриватель не возвращается в исходное положение за положенное время

Сжимаем защелки и вынимаем световод из облицовки

При обратной установке, выступ световода должен войти в прорезь облицовки

Ремонт прикуривателя не займет у вас много времени.
