Как определить размер вкладыша коленвала. как использовать ремонтные вкладыши коленвала и продлить срок службы механизма

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Расточка

Все шатуны снимаются после последовательной проверки зазоров, также демонтируется и шлифуется коленчатый вал. Проведение расточки возможно только на специальном оборудовании — центростремителе, которое нечасто можно встретить у обычных автовладельцев. Поэтому здесь потребуется обращение к специалистам. После шлифовки производится подбор вкладышей коленвала соответствующего размера. Здесь не обойтись без такого инструмента, как микрометр, и примерки выбранных элементов. Далее все детали устанавливаются в обратном порядке и завинчиваются крышки на коренных подшипниках.

Стоит отметить некоторые особенности обратного монтажа шатунов и вкладышей. Последние предварительно смазываются маслом, также должны быть закручены крышки. По сравнению с проводимыми подготовительными работами, на монтаж уходит намного меньше времени. При этом не стоит забывать про эксплуатацию коленчатого вала, которая характеризуется высокими нагрузками, а также про его высокую стоимость. Необходимо сделать все возможное для увеличения периода функционирования. Основную роль здесь играет шлифовка, проведенная в подходящее время. Такая процедура обеспечивает гладкость шеек и подготавливает их к дальнейшей эксплуатации.

Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководством по эксплуатации и ремонту силовых агрегатов.

1. Описание и работа
1.1. Назначение дизеля и технические характеристики.
1.1.1. Состав дизеля.
1.1.2. Устройство и работа дизеля.
1.1.3. Маркировка и упаковка дизеля.
1.2. Описание и работа составных частей дизеля, механизмов, систем и устройств.
1.2.1. Корпус и механизмы.
1.2.2. Системы. Система смазки.
1.2.3. Системы. Система питания.
1.2.3.1. Топливный насос высокого давления(ТНВД).
1.2.3.2. Топливный аккумулятор, воздухоподводящий тракт.
1.2.3.3. Форсунка.
1.2.3.4. Фильтры.
1.2.4. Системы. Система охлаждения.
1.3.1. Устройства необходимые для эксплуатации дизеля.

2. Использование и назначение
2.1. Эксплуатационные ограничения, подготовка дизеля к использованию.
2.2. Использование дизеля.
2.3. Возможные неисправности и методы их устранения.
2.3.1. Таблица блинк-кодов (7 частей).
2.3.2. Таблица неисправностей и способов их устранения (6 частей).
2.4. Безопасность при эксплуатации и экстремальные ситуации, хранение, утилизация.

3. Техническое обслуживание
3.1. Техническое обслуживание дизеля.
3.1.1. Системы охлаждения и смазки дизеля.
3.1.2. Система питания и воздухообеспечения дизеля.
3.1.3. Головка блока цилиндров, клапана, стартер, генератор, компрессор, турбокомпрессор.
3.1.4. Натяжка ремней привода дополнительного оборудования.

4. Текущий ремонт
4.1. Текущий ремонт. Основные указания по ремонту дизеля.
4.1.1. Замена поршневых колец и притирка клапанов.
4.1.2. Разборка и сборка водяного насоса, сцепления.

5. Приложение
5.1. Химмотологическая карта.
5.2. Идентификация неисправностей дизеля и турбокомпрессора.
5.3. Размерные группы, номинальные размеры деталей, регулировочные параметры.
5.4. Синхронизация импульсных колёс коленчатого вала и вала редуктора привода ТНВД.
5.5. Структурная электрическая схема ЭУД.
5.6. Средства измерения и строповка.

Автофорум

РАЗМЕРНЫЕ ГРУППЫ ГИЛЬЗ ЦИЛИНДРОВ И ПОРШНЕЙ

Таблица В.1

Маркировка группы
Диаметр гильзы, мм
Диаметр юбки поршня, мм
Б
110+0,06_+0,04
110-0,05_-0,07
С
110+0,04_+0,02
110-0,07_-0.09
М
110+0,02
110-0,09_-0,11

В комплект на один дизель подбирают поршни, шатуны и поршневые пальцы одинаковой весовой группы, разновес шатунов в комплекте с поршнями не должен превышать 30 г.

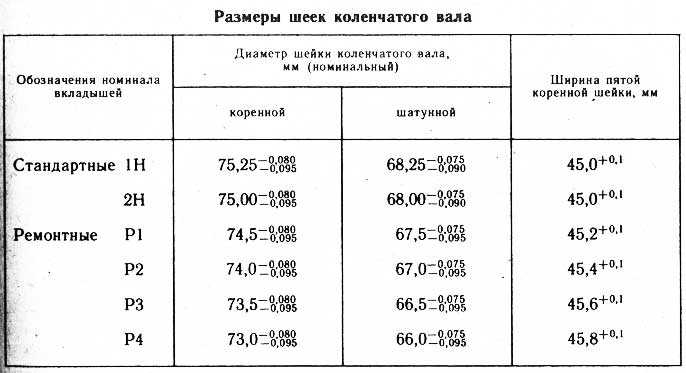

НОМИНАЛЬНЫЕ РАЗМЕРЫ КОРЕННЫХ И ШАТУННЫХ ШЕЕК КОЛЕНЧАТОГО ВАЛА

Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3

Таблица В.2

Обозначение номинала вкладышей
Диаметр шейки вала, мм
коренной
шатунный
1Н
75,25-0,082_-0,101
68,25-0,077_-0,096
2Н
75,00-0,082_-0,101
68,00-0,077_-0,096

Дизель Д-245,35ЕЗ

Таблица В.3

Обозначение номинала вкладышей
Диаметр шейки вала, мм
коренной
шатунный
1Н
85,25-0,085_-0,104
73,00-0,100_-0,119
2Н
85,00-0,085_-0,104
72,75-0,100_-0,119

Коренные и шатунные шейки и вкладыши подшипников коленчатого вала изготавливаются двух номинальных размеров.
Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение:

«2К» — коренные шейки второго номинала;
«2Ш» — шатунные шейки второго номинала;
«2КШ» -коренные и шатунные шейки второго номинала.

РЕГУЛИРОВОЧНЫЕ ПАРАМЕТРЫ ДИЗЕЛЯ

Таблица Г.1

Наименование

Ед. измер.

Значение

номин.

допус.

1. Давление масла в системе (на прогретом дизеле) при номинальной частоте вращения коленчатого вала
МПа
0,25 — 0,35
0,13
2.Рекомендуемая температура охлаждающей жидкости (тепловой режим)
°С
85-95
100
3.Натяжение ремней
Смотри п.3.1.4. Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Техническое обслуживание дизеля и его составных частей. Натяжка ремней привода стартера, компрессора, генератора, водяного насоса

4.Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле для впускных и вьпускных клапанов:
а) для впускных клапанов
мм
0,25+0,05_-0,10
0,15-0,30
б) для выпускных клапанов
0,45+0,05_-0,10
0,35-0,50
5. Момент затяжки основных резьбовых соединений:
— болтов коренных подшипников
Н.м
210-230

— гаек болтов шатунных подшипников
180-200

— болтов крепления головки цилиндров
210-230

— болтов крепления маховика
240-260

— болтов крепления противовеса
120-140

— болтов скоб и накладок крепления форсунок
20-25

— болтов штуцеров дренажного топливопровода форсунок
15-20

-болтов поворотных угольников топливопроводов низкого давления
25-40

— зажимных гаек топливопроводов высокого давления со стороны:
-форсунок
20-30

-рейла
40-70

— болта шкива коленчатого вала
270-300

→

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя. Если зазор будет увеличен, тогда происходит снижение давления смазки

В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера. Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме. Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

Коленчатый вал и маховик

Коленчатый вал – пятиопорный, отлит из чугуна. Поверхности шеек вала закалены токами высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник ведущего вала коробки передач, по наружному диаметру которого центрируется маховик.

Шатунные и коренные шейки коленчатого вала соединяются каналами, по которым подводится масло для смазки шатунных подшипников. Технологические выходы каналов закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25, 0,5, 0,75 и 1,00 мм.

Вкладыши коренных и шатунных подшипников

Вкладыши коренных и шатунных подшипников сталеалюминиевые. Верхние вкладыши 1-, 2-, 4- и 5-го коренных подшипников имеют канавку на внутренней поверхности, а нижние без канавки (до 1987 г. нижние вкладыши этих подшипников устанавливались с канавкой). Вкладыши центрального (3-го) коренного подшипника отличаются от остальных большей шириной и отсутствием канавки на внутренней поверхности. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые.

Маховик отливается из чугуна и снабжен стальным зубчатым венцом для пуска двигателя стартером. Маховик устанавливается на коленчатый вал так, чтобы метка (конусообразная лунка около зубчатого венца) находилась против шатунной шейки 4-го цилиндра. Метка служит для определения ВМТ в первом и четвертом цилиндрах.

Очистка каналов системы смазки

1. Для очистки удалите заглушки каналов. Затем прогоните гнезда заглушек зенкером А.94016/10, надетым на шпиндель А.94016, тщательно промойте каналы бензином и продуйте сжатым воздухом.

2. Нанесите герметик УГ-6 на поверхности гнезд заглушек. Оправкой А.86010 запрессуйте новые заглушки и для большей надежности зачеканьте каждую заглушку в 3-х точках кернером.

Проверка коренных и шатунных шеек

1. Установите коленчатый вал на две призмы (см. рис. Допустимые биения основных поверхностей коленчатого вала ) и проверьте индикатором:

биение коренных шеек (максимально допустимое 0,03 мм); биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач (максимально допустимое 0,04 мм); смещение осей шатунный шеек от плоскости, проходящей через оси шатунных и коренных шеек (максимально допустимое ±0,35 мм); неперпендикулярность по отношению к оси коленчатого вала торцевой поверхности фланца. При проворачивании вала индикатор, установленный сбоку на расстоянии 34 мм (см. рис. Допустимые биения основных поверхностей коленчатого вала ) от оси вала, не должен показывать биения более 0,025 мм.

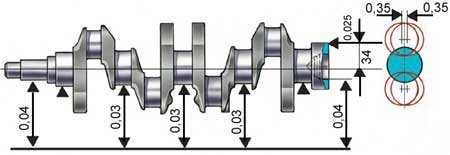

Допустимые биения основных поверхностей коленчатого вала

2. На коренных, шатунных шейках и на щеках коленчатого вала трещины не допускаются. Если они обнаружены, замените вал.

3. На поверхностях коленчатого вала, сопрягаемых с рабочими кромками сальников, не допускаются царапины, забоины и риски.

4. Измерьте диаметры коренных и шатунных шеек. Шейки следует шлифовать, если их износ больше 0,03 мм или овальность шеек больше 0,03 мм, а также если на шейках есть задиры и риски.

Источник

Тюнинг двигателя с помощью шатунов

Большинство молодых людей, приобретающих «Приору», не удовлетворяются заводскими параметрами машины. Многие стремятся усовершенствовать свой автомобиль. Сделать его мощнее, приёмистей и быстрей. Это называется «зарядить» двигатель. То есть, как ещё говорят, сделать тюнинг. В это понятие входит много различных действий. Это и установка специальных распределительных валов, и облегчение различных деталей, маховика и прочих. И многое другое. В эту категорию входит и установка специальных укороченных шатунов, что соответственно увеличивает объём рабочей камеры сгорания мотора «Приоры».

Самыми популярными, для такой операции являются так называемые, «спортивные», усиленные шатуны, длиной 131 мм. Они входят в стандартный набор для улучшения мотора «Приоры».

Вопросы выбора и замены вкладышей коленвала

При подборе подшипников скольжения необходимо отталкиваться от модели двигателя, износа сопряженных деталей и наличия ремонтных вкладышей. Как правило, вкладыши изготавливаются для одного модельного ряда или даже одной модели двигателя, поэтому заменить их деталями от другого мотора нельзя (за редким исключением). Также нельзя использовать вкладыши без учета износа шеек коленвала, в противном случае ремонт обернется еще большими проблемами.

Перед выбором ремонтного размера подшипников нужно определить износ шеек коленвала и других сопряженных деталей (постели, головки шатуна, хотя они меньше подвержены износу). Обычно износ шеек происходит неравномерно, какие-то из них изнашиваются более интенсивно, какие-то — менее, однако для ремонта покупается комплект одинаковых вкладышей, поэтому все шейки должны стачиваться до одного размера. Выбор величины, до которой будут стачиваться шейки коленвала, зависит от наличия подшипников тех или иных ремонтных размеров, подходящих для данного конкретного двигателя. Для моторов с небольшим пробегом выбираются ремонтные размеры +0,25 или +0,5, для моторов со значительным пробегом может потребоваться стачивание до ремонтного размера +1,0, в старых моторах и того больше — вплоть до +1,5. Поэтому для новых двигателей обычно выпускаются вкладыши трех-четырех ремонтных размеров (до +0,75 или +1,0), а для старых можно найти вкладыши вплоть до +1,5.

Ремонтный размер вкладышей коленвала должен быть таким, чтобы при сборке двигателя между шейкой коленвала и поверхностью подшипника оставался зазор в пределах 0,03-0,07 мм. При меньшем зазоре высок риск заклинивания, при большем — повышается биение коленвала, увеличивается интенсивность износа деталей и общая шумность силового агрегата.

При правильном выборе подшипников скольжения для коленчатого вала двигатель даже при большом пробеге будет работать качественно и эффективно на различных режимах.

Порядок установки

Чаще всего ставят данные элементы в автомастерских, где работают опытные специалисты. Однако, если человек имеет определённые навыки в плане ремонта и хорошо умеет обращаться с инструментами, то можно попробовать поставить элементы коленвала самостоятельно. Для этого необходимо соблюдать такой порядок действий:

Проверяется зазор между валом и вкладышем. Здесь используется пластмассовая проволока. Её затягивают с усилием 51 ньютон на метр и после этого по степени сплющивания проволоки определяют имеющийся зазор. Если таковой больше номинального, то требуется замена вкладыша.
Все шатуны снимаются с реек, коленвал демонтируется и растачивается. Затем подбирается ремонтный элемент

Производить указанные процедуры следует на центростремителе, также важно иметь микрометр.
После подбора элемента производится обратный монтаж коленвала. Вставляются в свои посадочные места компоненты и закручиваются крышки коренных подшипников.
Ставится коленвал и шатуны обратно

Смазываются вкладыши маслом и закручиваются их крышки. В результате процесс полностью завершается, вкладыши будут работать длительное время.

Непосредственная установка таких элементов занимает сравнительно малое количество времени по сравнению с подготовительными мероприятиями и дополнительными работами. А это значит, что при наличии большого желания и соответствующих навыков каждый может вставить вкладыши собственными силами.

Ключевой момент

Как стало понятно, вкладыши постоянно подвергаются трению и нагреву. Безусловно, антифрикционные свойства и большое количество обволакивающей детали смазки приводит к серьезному снижению трения и износа металла. Но, тем не менее, постепенно металл шеек стирается и требует замены вкладышей на новые, полностью соответствующие старым по размерам и маркировке.

Как определить неисправность? На самом деле, первым и самым очевидным признаком износа вкладышей является характерный стук двигателя при любых оборотах. Причем при повышении последних стук учащается и становится более явным.

Как же производится замена старых вкладышей на новые? Оказывается, этот процесс не так прост, как это может показаться на первый взгляд. Так, каждый новый вкладыш имеет собственную маркировку, которая позволяет судить о его диаметре: это необходимо для того, чтобы выяснить, насколько та или иная деталь подходит конкретной модели авто.

Когда деталь приобретена, необходимо приступать к работе. После снятия коленчатого вала, он подвергается тщательной очистке от следов металла и масла и, затем, шлифовке. Зачем это нужно? Дело в том, что из-за постоянного трения, шейки коленвала подвергаются износу. С течением времени на них появляются небольшие канавки, которые делают поверхность трения шершавой. Это приводит к еще большему износу подвижных частей двигателя и усилению посторонних шумов.

Именно на этом этапе необходимо быть наиболее внимательным. Дело в том, что, в зависимости от модели, коленчатый вал допускает определенное количество шлифовок.

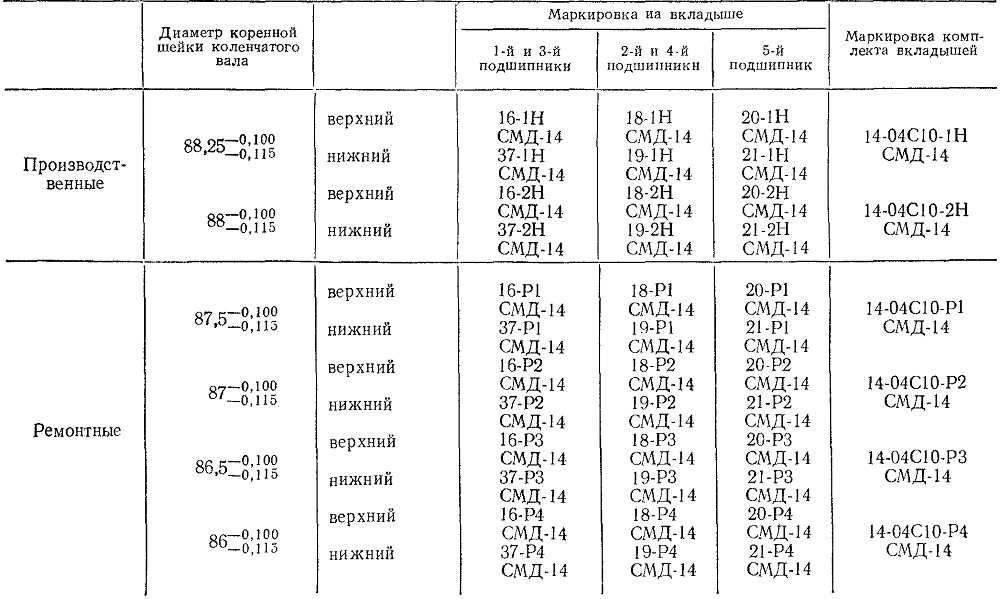

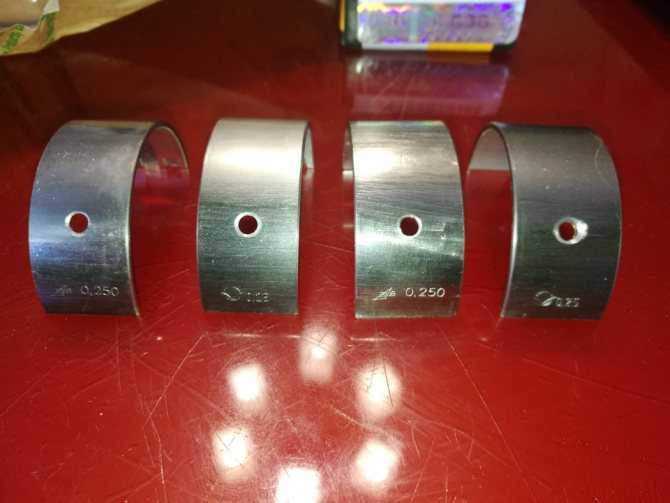

Каждый коренной и шатунный вкладыш имеет собственную маркировку. Ориентируясь на нее, можно сделать вывод, какая по счету расточка подойдет для того или иного вкладыша и деталь с какими параметрами необходимо использовать для ремонта.

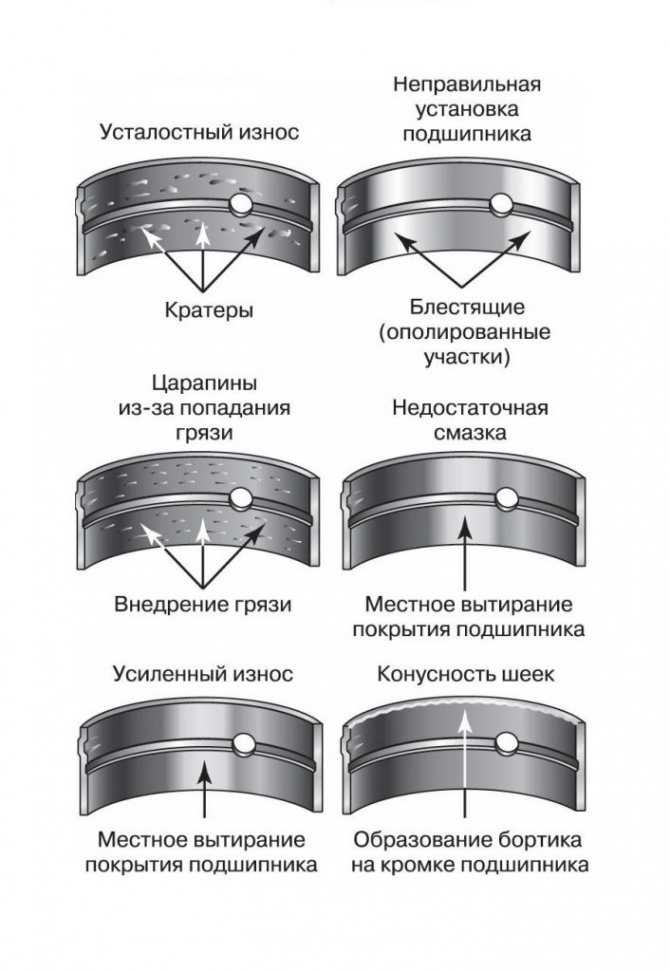

Определение износа вкладышей

Для определения износа тонкостенных вкладышей подшипников при помощи латунной пластинки проверяют зазор между вкладышами подшипников и шейками коленчатого вала. С проверяемого подшипника снимают крышку и очищают ее от смазки, а на вкладыш кладут смазанную маслом латунную пластину.

Затем крышку ставят на место и до отказа затягивают болтами. Болты остальных крышек при этом должны быть ослаблены, Пусковой рукояткой поворачивают коленчатый вал. При зазоре нормальной величины вал повертывается с трудом, или совсем не повертывается.

Если вал вращается легко, то вкладыши подлежат. замене. После замены вкладышей болты затягивают динамометрическим ключом. Допустимый зазор между шейкой вала и вкладышем обеспечивается подбором вкладыша по размеру шейки. Уменьшать зазор спиливанием крышек подшипников или помещая прокладки между вкладышами и гнездами нельзя.

Нельзя также увеличивать зазоры и путем шабровки вкладышей; это может привести к обнажению стальной ленты вкладыша и к повреждению шейки коленчатого вала. Конусность и овальность шеек коленчатого вала, а также наличие рисок и задиров на них выше допустимой величины устраняются шлифованием их под ремонтные размеры с установкой вкладышей соответствующих ремонтных размеров.

Как отремонтировать коленчатый вал двигателя?

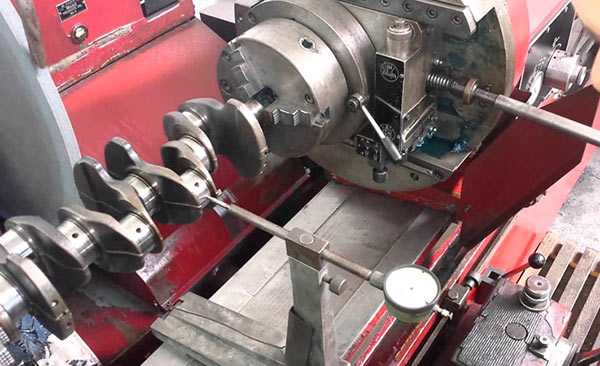

Коленчатый вал устанавливается на станок. С помощью индикаторных головок выполняют диагностику. Проводят анализ биения поверхностей и величину износа:

Большинство производителей предусматривает возможность шлифовки шеек вала на ремонтные размеры. Обычно они отличаются от номинального значения по 0,25…0,50 мм. После переточки под новое значение устанавливают новые вкладыши. Именно они компенсируют изменение параметра на новое. Для шлифовки используют комбинации станков: токарный и центрово-шлифовальный.

На поверхности видны следы износа:

На токарный станок в центрах устанавливают коленчатый вал. Возможны две установки: в главном центре вала или центрование по шатунам.
Потом производится проверка биения. Здесь используют индикаторные головки.
После уточнения реальных размеров производится уточнение возможных размеров после шлифования.
Включается станок, подается смазывающая охлаждающая жидкость (СОЖ). Выполняется процесс. Все однотипные шейки шлифуют на свой размер.
После выполнения работы проверяют значения. Если получен ожидаемый результат, заказ отдается заказчику.

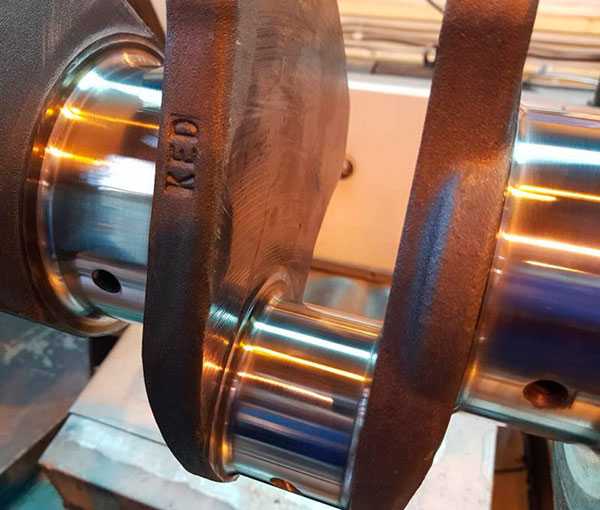

Коленчатый вал после проведения шлифовки поверхностей:

Поверхность отполирована:

Возможный вариант полировки поверхностей шеек коленвала:

Износ вкладышей подшипников двигателя и замена их.

Износ вкладышей приводит к снижению давления масла в системе смазки двигателя. Это мы можем заметить при показаниях прибора давления масла в двигателе. При износе вкладышей шатунных или коренных, их необходимо заменить на новые, так как это может привести к значительному износу колен вала. Если колен вал поврежден от износа, то его необходимо снять и отдать на шлифовку на станке. Самые распространенные причины износа вкладышей это попадание металлической стружки, грязи, мусора, обычное старение вкладыша, плохое смазывание маслом в системе и т.д.

Вкладыши не подлежат восстановлению их просто меняют на новые. Заменить вкладыши вы можете сами, если у вас есть опыт ремонта двигателя и нужный для этого инструмент.

Вкладыши – это подшипники скольжения, их два типа, коренные и шатунные. Они выдерживают сильные нагрузки при работе двигателя. Вкладыши состоят из сплавов алюминия с оловом.

износ вкладышей

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Интересное видео о шатунах «Приоры»:

Вставьте палец в верхнюю головку шатуна.

Если при покачивании пальца ощущается люфт, замените шатун.

Шатуны в сборе с крышками по массе верхней и нижней головок разделены на классы.

В двигатель должны быть установлены шатуны одного класса.

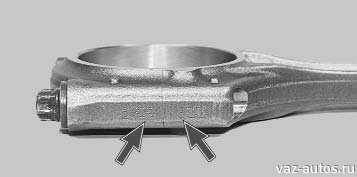

Маркировка шатуна нанесена на нижней головке и крышке шатуна.

Если на поверхностях, по которым работают сальники, есть глубокие риски, царапины, забоины, коленчатый вал необходимо заменить.

Измерьте коренные и шатунные шейки коленчатого вала.

Номинальные диаметры шеек коленчатого вала, мм:

– шатунных – 47,830–47,850. Если износ или овальность шеек превышает 0,03 мм, нужно прошлифовать их до ближайшего ремонтного размера.

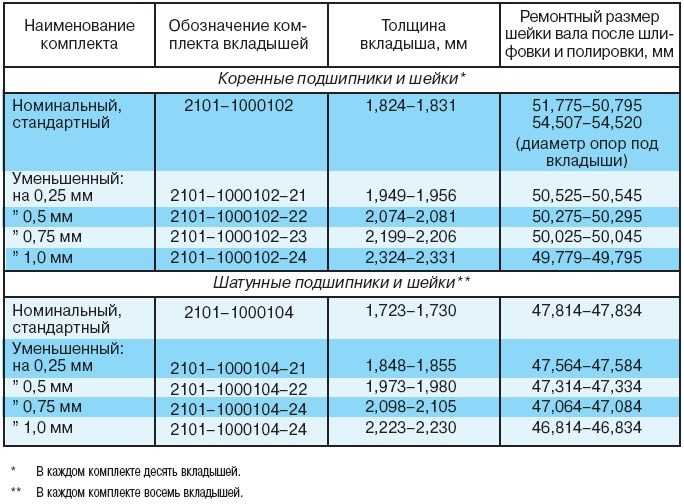

Существует четыре ремонтных размера с уменьшением диаметра шеек, мм:

Если на коренных и шатунных шейках 1 есть незначительные задиры, риски, царапины, нужно прошлифовать их до ближайшего ремонтного размера.

Эту работу рекомендуется выполнять в специализированной мастерской.

После шлифования отполируйте шейки и притупите острые кромки фасок масляных каналов 2 абразивным конусом.

Промойте коленчатый вал и продуйте масляные каналы сжатым воздухом.

Овальность и конусность всех шеек после шлифования не должны превышать 0,005 мм. После шлифования шеек установите вкладыши ремонтных размеров.

Если на рабочих поверхностях упорных полуколец есть задиры, риски и отслоения, замените полукольца.

На полукольцах запрещается проводить любые подгоночные работы.

Измерьте осевой зазор коленчатого вала.

Для этого установите коленчатый вал и упорные полукольца в блок цилиндров и затяните болты крепления крышек коренных подшипников.

Установите индикатор так, чтобы его ножка упиралась во фланец вала. Сдвиньте коленчатый вал от индикатора до упора и установите стрелку индикатора на ноль. Сдвиньте вал в обратную сторону.

Индикатор покажет величину зазора. Номинальный осевой зазор коленчатого вала 0,06–0,26 мм, предельно допустимый – 0,35 мм. Если зазор превышает предельно допустимый, замените упорные полукольца.

В запчасти поставляются упорные полукольца двух размеров: номинального – 2,31–2,36 мм и ремонтного (увеличенного на 0,127 мм) – 2,437–2,487 мм.

Что такое ремонтные вкладыши коленвала?

Для всех шатунных и коренных шеек имеются свои ремонтные размеры (параметры, которые они могут принимать после шлифовки в процессе расточки коленвала), которые должны соответствовать размерам аналогичных вкладышей, используемых в качестве запасных частей. Оба вида вкладышей исполняют роль подшипников, в значительной степени улучшающих скольжение, поэтому при их износе должна осуществляться своевременная замена, сопровождаемая расточкой коленчатого вала.

Для большинства двигателей существует несколько ремонтных размеров вкладышей. Например, для классических ВАЗовских моделей таких размеров четыре. Соответственно, коленчатый вал может быть расточен четыре раза. По сути, это обычная шлифовка поверхности трущихся деталей, чтобы сделать ее снова гладкой и пригодной к работе. Наружный размер вкладышей остается неизменным, а внутренний размер регулируется за счет увеличения их толщины

. После каждой замены вкладышей двигатель должен проработать не одну тысячу километров, если он будет исправно смазываться, т.е. другие системы не будут барахлить.

Размеры шатунов «Приоры»

Толкая поршень вверх на всю свою длину, шатун строго фиксирует объём камеры сгорания. Из этого можно сделать вывод, что от его длины зависит и объём самой рабочей полости цилиндра, в которой горит топливо. То есть, если длину увеличить, объём станет меньше. А если укоротить, то соответственно увеличится размер камеры. Заводской двигатель выходит с шатунами стандартной длины. Она составляет 150 миллиметров. Измеряют её от осевой точки центра головки (крепления пальца) до такой же линии нижней части, крепящейся к коленчатому валу. Этот размер обеспечивает мотору стандартные заводские параметры. Например, рабочий объём мотора. Он составляет 1597 кубических сантиметров. Или как говорят владельцы, мотор «один и шесть».

Момент затяжки коренных и шатунных вкладышей двигателя

Проверка зазора в коренных подшипниках

При проверке зазора ни в коем случае не поворачивайте коленчатый вал.

— Удалите остатки масла с коренных шеек и опор блока цилиндров.

— Установите коленчатый вал и упорные полукольца коленчатого вала на 3-й опоре (канавками к щекам коленчатого вала).

— Отрежьте несколько кусочков калиброванной пластиковой проволоки от мотка (см. 1, рис.9).

— Положите проволоку по оси коренных шеек коленчатого вала (вне зоны отверстий для смазки опор).

— Установите на штатные места крышки коренных подшипников коленчатого вала (см. рис. 10).

— Штатно затяните болты крышек коренных подшипников коленчатого вала в указанном порядке. При этом пластиковая проволока будет раздавлена — она займет весь зазор между вкладышем и шейкой коленчатого вала.

— Снимите крышки коренных подшипников и выньте коленчатый вал из постели.

— По ширине сплющенной калиброванной проволоки, с помощью штатного шаблона, определите зазор между вкладышами и коренными шейками (2) (см. Рис. 10).

— Проверьте величину зазора, которая должна составлять 0,027—0,054 мм.

— Очистите коленчатый вал, и вкладыши коренных подшипников от остатков калиброванной проволоки.

Проверка осевого зазора коленчатого вала

— Смажьте моторным маслом вкладыши Коренных подшипников коленчатого вала. Смазывается только поверхность, направленная к шейке вала.

— установите коленчатый вал.

— Проверьте наличие упорных полуколец на 3-й опоре (канавки полуколец должны быть направлены к щекам коленчатого вала).

Посадочные поверхности опоры блока цилиндров и крышки коренного подшипника № 1 должны быть чистыми, сухими, без следов масла.

Избыток герметика будет выдавлен при затяжке деталей.

Попадание капель застывшего герметика в масло или охлаждающую жидкость может закупорить некоторые узлы и агрегаты (двигатель, радиатор и т.д.).

— Нанесите состав RHODORSEAL 5661 полосками шириной 1 мм (см. по стрелке, рис. 11).

— Установите крышки коренных подшипников коленчатого вала, установив крышку №1 со стороны маховика (см. рис. 10).

— Затяните болты крышек коренных подшипников коленчатого вала в указанном порядке.

— Проверьте осевое перемещение коленчатого вала, которое должно составлять:

— новые полукольца, мм. 0,045—0,252;

— старые полукольца, мм. 0,045—0,852.

— Проверьте легкость вращения коленчатого вала.

Установка вкладышей шатунных подшипников

Двигатель оснащен гладкими вкладышами без направляющих усиков (см. 4, рис. 12).

Вкладыши устанавливаются с помощью приспособления Mot. 1492.

-Выберите оправку (1) в соответствии с моделью двигателя (модель двигателя см. метки (2)).

— Установите оправку в паз корпуса (3).

— Установите шатун на приспособление Mot. 1492.

— Наденьте верхнюю головку шатуна к опорному штифту и прижмите шатун по стрелке (а).

— Установите вкладыш на оправку.

— Подайте оправку с вкладышем в нижнюю головку шатуна (b).

— Извлеките оправку из головки шатуна и повторите операции с остальными шатунами.

— Установите крышку шатуна на штифты корпуса.

— Установите шатунный вкладыш на оправку (с).

— Подайте оправку с вкладышем в крышку шатуна (d).

— Извлеките оправку из крышки шатуна и аналогично соберите остальные крышки шатунов.

Сборка шатунов с поршнями и установка колец, рассмотрена в статье — «Сборка ШПГ»

Моменты затяжки крепежных соединений

Узел

Момент

затяжки, Нм

Болты крепления крышек коренных подшипников коленвала

Рейтинг

( Пока оценок нет )

Добавить комментарий
