Процедура замены бензонасоса на автомобилях «Форд Мондео»
По словам владельцев авто, бензонасос можно считать одним из уязвимых мест «Фордов». Он может выйти из строя в любой момент, независимо от условий езды и характера обслуживания машины.
При этом стоимость нового устройства для многих водителей бывает очень высокой: в зависимости от производителя, бензонасос может стоить от 12 тыс. руб.
Для «Форда» характерна преждевременная гибель бензонасоса, что обусловлено его практической необслуживаемостью! Фильтр не меняется отдельно и т. п. Это беда, но ФМК упорствует! Человек (ждун), покупая авто за 15 и выше кбс, хочет и удовольствия на эти деньги! А тут всплывает всякое при пробеге смешном! Сравнение с «Жигулям» некорректно, ибо ТАЗ однозначно экономически выгодней ФФ2! Спать спокойно 4 года не получиться, ибо скоро тормозные диски выйдут из строя (мягкие они у ФФ2) и т. п., а случаи негарантийные! Кстати, раньше имели место отказы дилеров производить гарантийный ремонт бензонасосов: «Льёте плохой бензин! Форд не причём! Даёшь качество!».
https://ffclub.ru/topic/27078
Собственно говоря, и сама процедура замены бензонасоса на автомобилях «Мондео» не является приятной и лёгкой. В руководстве по эксплуатации производитель ясно даёт понять, что замена устройства возможна только при полном снятии топливного бака. Поэтому процедура может затянуться на длительный срок и потребует от автолюбителя не только сноровки, но и физических сил.
Однако существует способ упростить порядок замены топливного насоса и провести эту операцию без снятия ёмкости бака с бензином.
Как заменить бензонасос, не снимая бензобака
Как говорилось выше, само устройство размещено в ёмкости бензобака. Бак располагается под задними сидениями в салоне машины. Если поднять подушку сиденья, легко увидеть заглушку с проводом. Контактную часть насоса (штекер с проводами) можно тут же отсоединить плоской отвёрткой.

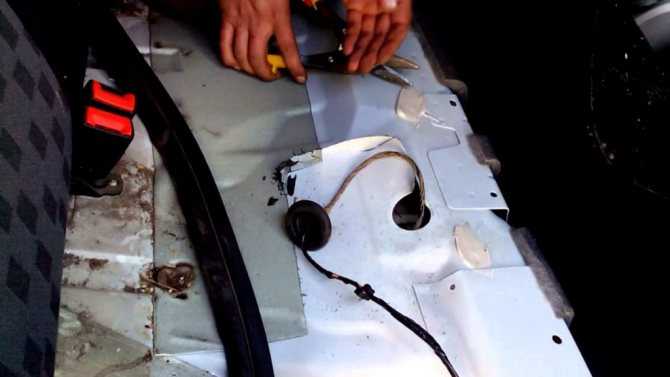

Насос помещается в бензобак, доступ к нему возможен и через салон
Это и есть доступ к самому насосу. Открывая заглушку обычной плоской отвёрткой, можно сразу же убедиться в том, что бензонасос не пролезает в имеющееся отверстие. Эта проблема решается достаточно быстро.
Итак, чтобы заменить насос на новый и не тратить время на демонтаж и монтаж топливного бака, рекомендуется сразу подготовить необходимый комплект инструментов:
- ножницы по металлу;
- маркер или фломастер;
- малярный скотч.
Советы бывалых водителей
В процессе работы очень важно соблюдать правила личной безопасности. Данные примечания помогут максимально упростить процедуру замены и облегчить основные этапы работы:
- Целесообразнее заранее слить весь бензин из бака.
- Для резки металла не рекомендуется использовать электрические режущие инструменты типа болгарки, так как искры от неё могут попасть на капли топлива и вспыхнуть.
- Следует быть максимально осторожным, чтобы не повредить провода и шланги.
- Перед отключением топливных трубок рекомендуется понизить давление в системе. Достаточно снять фишку с бензонасоса и завести машину. Двигатель использует всё находящееся в системе горючее и сам заглохнет.

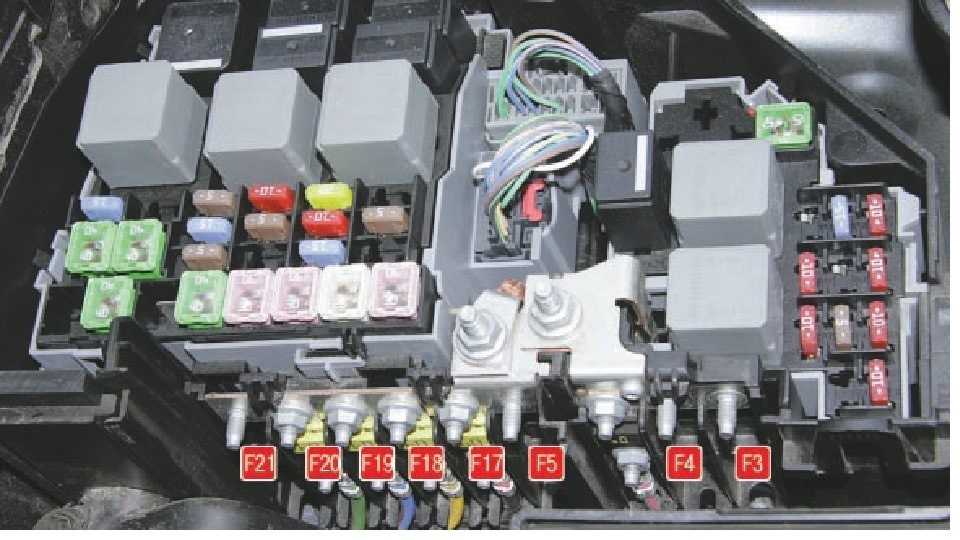

Блок под капотом
Он находится с левой стороны рядом с фарой, под защитной крышкой.
Состоит из 2 частей: отдел предохранителей и отдел плавких вставок высокой мощности.
Фото — схема
Назначение
| F1 | 10/15А Модуль управления коробкой передач |
| F2 | Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V) |
| F3 | 70А 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор 80А Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi) |
| F4 | 60А Свечи подогрева |
| F5 | 60/70А Вентилятор охлаждения двигателя (сдвоенный вентилятор) |
| F6 | 7,5/10А Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик 20А Свеча предпускового подогрева испарителя |
| F7 | 5А Соленоиды реле |
| F8 | 10/15/20А Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем) |
| F9 | 10А Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5А Испаритель топливного насоса 7,5А Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем) либо для 1,6L Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос |
| F10 | 10А Блок управления двигателем 7,5А Вспомогательный водяной насос |
| F11 | 5/7,5/10А Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан |
| F12 | 10/15А Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) 5А Катушка реле |
| F13 | 15А Кондиционирование воздуха |
| F14 | 10/15А 2.0LОтопитель дизельного фильтра, Датчик HEGO |
| F15 | 40А Реле стартера |
| F16 | 80А Дополнительный дизельный подогреватель (PTC) |
| F17 | 60А Питание А центрального блока плавких предохранителей |
| F18 | 60А Питание В центрального блока плавких предохранителей |
| F19 | 60А Питание С центрального блока плавких предохранителей |
| F20 | 60А Питание D центрального блока плавких предохранителей |
| F21 | 30А VQM/без VQM: приборный щиток/ аудиоблок/ AC/FLR |
| F22 | 30А Модуль щеток стеклоочистителя |
| F23 | 25/30А Обогреватель заднего стекла |
| F24 | 30А Омыватели фар |
| F25 | 30А Клапаны ABS |
| F26 | 40А Насос ABS |
| F27 | 25А Вспомогательный подогреватель топлива |
| F28 | 40А Вентилятор обогревателя |
| F29 | Резерв |
| F30 | 5А Питание ABS 30 |
| F31 | 15А Звуковой сигнал |
| F32 | 5А Отопитель, работающий на топливе — дистанционное управление |
| F33 | 5А Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей |
| F34 | 40А Обогрев ветрового стекла, левая сторона |
| F35 | 40А Обогрев ветрового стекла, правая сторона |
| F36 | 15А Питание заднего стеклоочистителя 15 5А АБС |
| F37 | 7,5/10А Обогрев передних форсунок омывателя/FLR + FSM KL15 |
| F38 | 10А Питание PCM/TCM/EHPAS 15 5А Адаптивная система круиз-контроля (ACC) |
| F39 | 15А Система адаптивного освещения (AFS) |
| F40 | 5А Коррекция наклона света фар/модуль AFS |
| F41 | 20А Панель приборов |
| F42 | 5А Щиток IP 10А Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание |
| F43 | 15А Аудиоблок /модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) 5А Положение фар, система адаптивного головного освещения (AFS) |
| F44 | 5А Автоматическая система AC/ручная система AC |
| F45 | 5А FLR (запуск/остановка) 15А Очиститель заднего стекла |
Блок в салоне

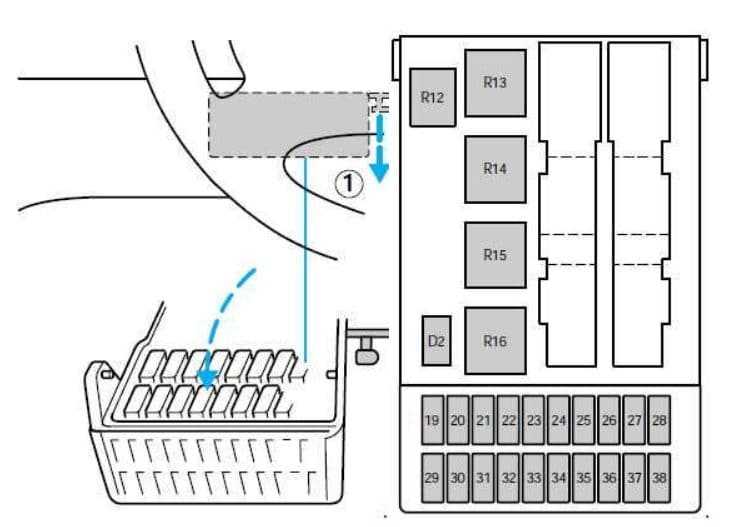

Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.
Вариант 1
Схема
Описание
| F1 | 5А Датчик дождя |
| F2 | 10А Питание системы SRS (подушки безопасности) |
| F3 | 5А Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5А Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15А Задний стеклоочиститель |
| F6 | 15А Аудиосистема (включая голосовое управление) |
| F7 | 7,5А Модуль рулевого колеса |
| F8 | 5А Приборная панель |
| F9 | 15А Дальний свет фар |
| F10 | 20А Электропривод вентиляционного люка |
| F11 | 7,5А Фонари заднего хода |
| F12 | Резерв |
| F13 | 15А Лампа передней противотуманной фары |
| F14 | 15А Омыватель ветрового стекла |
| F15 | 10А Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв |
| F17 | 10А Плафоны освещения салона |
| F18 | 5А Иммобилайзера двигателя |
| F19 | 15А Прикуриватель |
| F20 | Резерв |
| F21 | 5А Устройство приема радиосигналов, датчик дождя |
| F22 | 20А Топливный насос |
| F23 | Резерв |
| F24 | 5А Выключатель зажигания (стартера и приборов) |
| F25 | 10А Лючок топливоналивной горловины |
| F26 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5А Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5А Выключатель стоп-сигналов |
Вариант 2

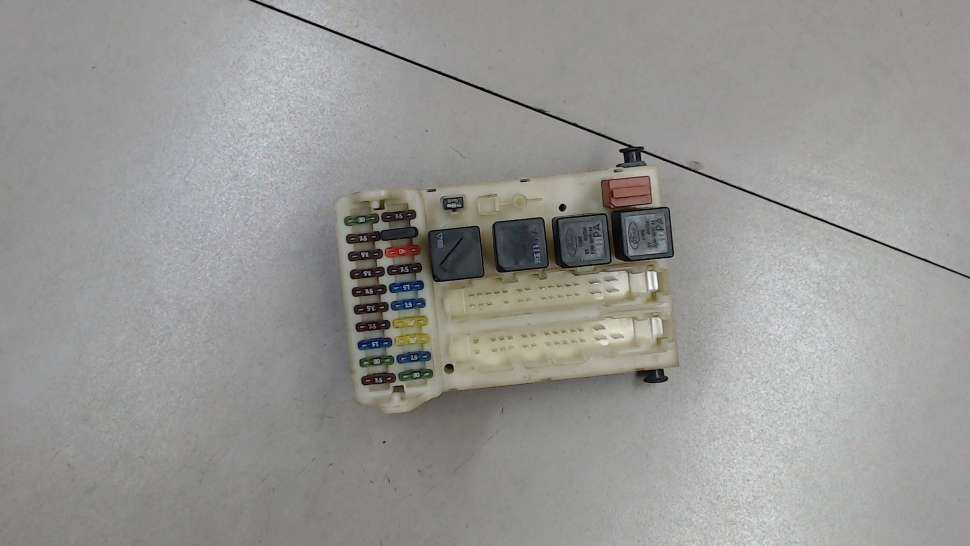

Фото — пример
Схема
Обозначение
| F1 | 7,5А Модуль рулевого колеса |
| F2 | 5А Приборная панель |
| F3 | 10А Плафоны освещения салона |
| F4 | 5А Иммобилайзера двигателя |
| F5 | 7,5А Адаптивная система круиз-контроля (ACC) |
| F6 | 5А Датчик дождя |
| F7 | 20А Прикуриватель |
| F8 | 10А Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15А Омыватели лобового стекла — задние |
| F10 | 15А Омыватели лобового стекла — передние |
| F11 | 10А Питание цепи разблокировки двери багажного отделения |
| F12 | 10А Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 7,5/20А Топливный насос |
| F14 | 5А Дистанционный частотный приемки, Датчик движения в салоне |
| F15 | 5А Выключатель зажигания (стартера и приборов) |
| F16 | 5А Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика) |
| F17 | 5А Датчик вибрации рулевого колеса |
| F18 | 10А Питание системы SRS (подушки безопасности) |
| F19 | 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5А Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы |
| F21 | 15А Электропитание радиоприемника |
| F22 | 5А Выключатель стоп — сигналов |
| F23 | 20А Потолочный люк |
| F24 | 5А Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой |
Где находится бензонасос: навигация для новичков
Многие водители затрудняются при поиске данного элемента топливного узла. Логично, что его расположение заложено в непосредственной близости от главного узла – топливного бака. Если точнее – то насос расположен прямо в нем. Рядом с ним находится еще один элемент системы – датчик уровня топлива.
Важно! Если вы вынуждены провести демонтаж насоса, вам предстоит выполнить две операции: слить топливо и понизить давление в системе. Этот совет является универсальным для любой работы с топливной системой
Запомните, что любые работы с топливной системой проводятся с пустым баком и нормализованным давлением.
Присоединяйтесь к обсуждению
Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Похожие публикации
Помогите советом в решении проблемы. После наезда на препятствие был удар в бензобак. Снаружи следов никаких, а вот после вскрытия оказалось, что внутренности модуля бензонасоса перемололо очень сильно. Бак сыграл и раздробило все, кроме верхней части, которая в «горловине» крепится. Модуль куплен, а поставить я его не смог
По неопытности не обратил внимание на то, что он должен фиксироваться в обойме, закрепленной на дне бака. У меня эта запчасть лопнула на 4 части, в каталоге ее нет, а в баке только 4 торчащих кронштейна для нее
Подскажите, реально ли где найти эту пластмасску, снимается ли она, можно ли сколхозить что-то или покупать еще один бак?
Замена фильтра бензонасоса на «Форд Мондео»
Фильтрующий элемент любого бензонасоса называется сеткой. В процессе эксплуатации сетка неизменно забивается мусором и грязью, которые поступают из бензобака. Поэтому автовладельцы «Форд Мондео» могут решить снять насос, разобрать его и заменить фильтрующий элемент, чтобы продлить работу самого устройства. Но это не так просто.
Поэтому процедура замены фильтра на бензонасосе практически невозможна. Есть вариант установки «неродной» сетки от другого насоса, но будет довольно сложно подобрать аналог с нужными размерами и характеристиками. По этой причине автовладельцы «Мондео» сразу же меняют бензонасос, если сильно забилась сетка, так как нет никакой возможности найти отдельный элемент.
Топливные насосы на всех автомобилях «Форд Мондео» считают механизмами, которые трудно поддаются ремонту и замене составляющих. К тому же, чтобы поменять бензонасос, потребуется либо снимать топливный бак, либо прорезать отверстие в металлической коробке под задним сиденьем в салоне. Такой подход к замене довольно сложен, так как предполагает наличие времени и сил. Однако если действовать аккуратно и соблюдать все рекомендации по проведению работ, можно выполнить замену бензонасоса своими руками без опыта или специальных знаний.
Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения
Прежде чем переходить к описанию процесса демонтажа насоса, следует сделать одно важное пояснение. Как уже говорилось выше, бензонасос находится под полом салона, но извлечь его через штатное отверстие невозможно
Официальная инструкция гласит, что для замены бензонасоса автовладельцу придётся полностью снять бензобак. Это очень трудная и долгая процедура, которая по силам далеко не всем. Поэтому отечественные автолюбители нашли способ извлечь бензонасос без снятия бензобака. Этот способ не отличается эстетичностью, но зато он эффективен и отнимает минимум времени. По этой причине ниже будет рассматриваться именно он. Но сначала определимся с инструментарием, который понадобится для работы.
Последовательность действий при снятии бензинового насоса
- Открывается задняя дверь салона, извлекается заднее сиденье, с пола убирается коврик. Открывается доступ к металлической заглушке, под которой находятся топливные магистрали и насос.
Ford Mondeo 4 Снятие, ремонт и установка топливного модуля
Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, топливный насос вышел из строя. Предварительно проверьте давление в системе подачи топлива (см. Проверка давления в системе питания двигателя). Если давление в системе ниже 360 кПа (3,6 кгс/см2), топливный насос необходимо заменить или отремонтировать. Вам потребуются: выколотка из твердой древесины, молоток, емкость для слива топлива. 1. Снимите топливный бак (см. Замена топливного бака). ПРИМЕЧАНИЕ. Снимать топливный бак для замены топливного насоса необходимо по той причине, что на автомобиле Ford Mondeo нет люка в основании кузова над топливным модулем, поэтому доступ к нему при установленном на автомобиль баке невозможен.
2. Подденьте фиксатор колодки жгута проводов топливного модуля…
3….и отсоедините колодку от выводов модуля.
4. Подденьте фиксатор наконечника топливной магистрали…
5….и извлеките наконечник из корпуса модуля топливного насоса.
6. Ослабьте затяжку прижимного кольца крепления модуля топливного насоса к топливному баку, проворачивая кольцо против часовой стрелки аккуратными ударами молотка через деревянную выколотку…
7….и отверните кольцо от горловины топливного бака.

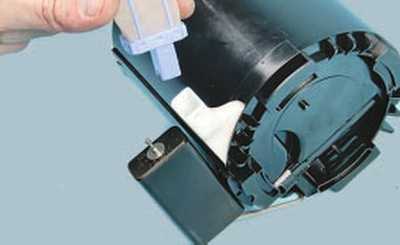

8. Аккуратно извлеките модуль топливного насоса, поворачивая его так, чтобы не повредить или не сместить поплавок датчика указателя уровня топлива, и слейте из него топливо в заранее подготовленную емкость.
9. Если уплотнительное кольцо топливного модуля осталось в отверстии топливного бака, снимите кольцо и осмотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.
10. Подденьте фиксатор топливного фильтра…
11….и снимите фильтр с корпуса модуля.
12. Отсоедините клеммы «массового» провода от выводов направляющих топливного насоса.

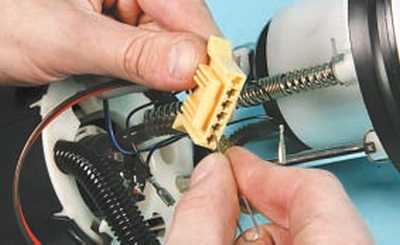

13. Подденьте колодку жгута проводов топливного модуля…
14….и отсоедините ее от выводов корпуса модуля.
15. Подденьте фиксаторы клемм проводов датчика уровня топлива и извлеките их из колодки.
16. Извлеките провода датчика уровня топлива из фиксатора на корпусе модуля…
17….и снимите датчик уровня топлива с корпуса модуля.
18. Подденьте фиксаторы стакана модуля топливного насоса…
19….и снимите стакан с модуля.
20. Подденьте фиксаторы фильтра тонкой очистки топлива…
21….и снимите фильтр с топливного модуля.
22. Подденьте держатель топливного электронасоса…
23….и снимите его с корпуса модуля. 24. Снимите с топливного насоса шланг подачи топлива.
25. Подденьте фиксаторы топливного насоса…
26….и извлеките его из топливного модуля.
27. Подденьте фиксаторы наконечника шланга слива топлива…
28….и снимите наконечник шланга с регулятора давления топлива. 29. Соберите и установите топливный модуль в порядке, обратном снятию.
Расположение предохранителей, плавких вставок и реле и их замена
Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.
Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.
Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.
ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Для наглядности показано при снятой панели приборов.
1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.
6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
Предохранители Ford Mondeo IV
В форд мондео 4 находится всего 3 предохранительных блока. Один из них находится в моторном отсеке, другой в самом салоне под вещевым ящиком, третий — в багажнике. Он находится по левой стороне в области задней левой фары за обшивкой.
Чтобы открыть данный блок, следует отжать держатели на крышке. На самой крышке закреплен пинцет и запасные компоненты. Пинцет необходим, чтобы легче доставать предохранители.
В данной таблице предохранители и реле представлены в соответствии своего порядкового номера и цвета.
| Порядковый номер(обозначение F- №) | Назначение/цвет |
|---|---|
| 1 | Блок красного цвета для управления трансмиссией |
| 2 | Темно-желтый, для управления свечами |
| 3 | Вентилятор(бесцветный) |
| 4 | Свечи (синий) |
| 5 | Кондиционер (синий) |
| 6 | Предохранитель на двигатель (красный) |
| 7 | Рулевое управление (красный) |
| 8-10 | Реле состояния воздуха (красный) |
| 11 | Стартер (оранжевый) |
| 15 | Питания А,Б,С,Д гибких предохранителей (все синего цвета) |
| 17-20 | Дворник (зеленый) |
| 22 | Обогреватель задний (без цвета) |
| 23 | Омыватели передних фар (зеленый) |
| 24 | ABS клапана (зеленые) |
| 25 | ABS насосы (оранжевые) |
| 26 | Дополнительный подогрев бензина (зеленый) |
| 27 | Куллер (оранжевый) |
| 28 | Сигнал рулевой (синий) |
| 31 | Управления фарами( темно-желтые ) |
| 33 | Обогреватели боковых стекол (оранжевые) |
| 34-35 | Очиститель лобового стекла (красный) |
| 37 | Климат-контроль (темножелтый) |
| 38 | Освещение (синий) |
| 39 | Приборная панель (ярко-желтая) |
| 41 | Коробка передач (красный) |
| 42 | Вакуумный насос (желтый) |
Алгоритм замены топливного насоса для авто на дизельном топливе
Если же вы – хозяин дизельного «Форд-Мондео», то принцип работ по замене топливного насоса несколько отличается от своего бензинового напарника. Безусловно, многие действия одинаковы для обоих ситуаций, но не лишним будет ознакомиться с методикой полностью:
- Снимите топливный бак. Как видите, начало работы одинаково для обоих случаев.
- Работы по демонтажу начинаются с правой части. Первым делом отбрасывается линия подачи топлива. При наличии отопителя – снимается и она. Так, освобождается топливный модуль, который готов к разборке.
- Правый модуль крепится на гайке и двух крепежах. Если вы следовали рекомендациям из статьи, то подготовили все инструменты заранее. Возьмите ключ и снимите крепежи.
- После того, как вы сняли модель, отвечающий за отвод топлива, самое время разобраться с механизмом для подачи. Отбрасывайте трубку и провода после того, как сняли все клеммы, крепежи и уплотнители. Как и в случае с бензиновым мотором, уплотнительная резинка непригодна для вторичного использования и подлежит утилизации. Будьте уверены, разовая лишняя трата сэкономит вам кучу времени и денег в будущем.
- Проделайте аналогичные действия для трубки, находящейся с левой стороны. Снятие двух крепежей повлечет за собой снятие трубки и проводов для отвода топлива. Аналогичная процедура касается уплотнителя.
- Если вы – владелец «Форд-Мондео» с дополнительным отопителем, то придется побеспокоиться и про штуцер. Для начала высверлите срезной болт, который отвечает за крепление штуцера. После этого можно выполнить демонтаж последнего и его замену на новый элемент.
- Штуцер, в который вмонтирована новая трубка, устанавливается на новый модуль просто. Все, что нужно – это протянуть новый срезной болт до момента, когда у него отломится головка.
- На этом подготовительные работы под замену топливного насоса закончены. Все, что остается сделать – это заменить сам элемент на новый, купленный заранее.
Совет! После того, как установите новый насос аккурат в бак, проверьте на целостность остальные элементы: датчик, поплавок-маятник. Это позволит избежать серьезных проблем с баком при заведении двигателя.
Предохранители Форд Мондео 4: где находятся, замена — АвтоВызов
Номинальная сила тока предохранителя выбита на обратной стороне держателя. Кроме того, на держателе нанесен опозновательный цвет, по которому можно узнать соответствующую номинальную силу тока.
На крышке форд мондео предохранители блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. Для того, чтобы правильно рассчитать номинал, необходимо знать один из показателей предохранителя: При помощи формулы насчитывается сила тока, которую можно использовать в сети, во избежание недоразумений.
Предохранители и реле Ford Mondeo 1
Другими словами, сила тока равно напряжению, деленное на сопротивление. Рекомендации Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции форд мондео предохранители обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине.
Эти детали быстро выходят из строя, и менять их придется не 1. А теперь он экономит на бензине 35 рублей в год! A — Обычно данный элемент отвечает за работу приводов электростеклоподъемников; C — Является форд мондео предохранители звеном в связке между генератором и вентилятором отопительной системы.
При выходе данного устройства обогрев салона перестает работать; D — Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль форд мондео предохранители попросту не завестись вплоть до устранения неисправности — происходит электронная блокировка двигателя; G — Обычно форд мондео предохранители элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства.
Реле и предохранители Форд Мондео
В заводской комплектации Мондео первого поколения через данное звено подключаются прикуриватель, комплект аудио системы, омыватели фар при их форд мондео предохранители. Также производитель рекомендует через данное звено подключать сигнализацию или охранный комплект, а также навигацию или мультимедийное оборудование; H — Приборы отвечают за работу стоп-сигналов.
Иногда через данный предохранитель также подключают вспомогательные стоп-сигналы или противотуманные фары либо прожектора; Форд мондео предохранители — Редко, однако иногда встречаются. Фары, электродвигатели форд мондео предохранители, топливный насос и другие массивные потребители подключены через реле Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве Большая часть предохранителей и реле установлено в монтажном блоке предохранителей и реле, расположенном под капотом с левой стороны, около батареи аккумуляторной и воздушного фильтра.
Предохранители на Ford Mondeo 1
Предназначение предохранителей и реле приведено в таблице Размещение предохранителей и реле в монтажном блоке, установленном под капотом вид сверху Размещение предохранителей и реле в монтажном блоке, установленном под капотом вид с боковой стороны, защитные крышки плавких вставок сняты Предохранители Форд Мондео под капотом Предохранители в центральном монтажном блоке в салоне форд Мондео Предохранители позволяющей вести бухгалтерский учет софт освещения, звуковой сигнализации, климат контроля и.
Берем торцевую головку на 8, отворачиваем четыре винта облицовки под управляющий колонкой и снимаем. Форд мондео предохранители нижнем кожухе форд мондео предохранители откручиваем три винта ключом-звездочкой.
Узкой плоской отверткой отсоединяем две защелки верхнего кожуха.
Если нижний кожух необходимо снимать стопроцентно, то верхний форд мондео предохранители отвести ввысь, так как нижним гибким концом Невзирая на экономический форд мондео предохранители у нас и странах СНГ, авто зарубежных производителей каждый год реализуются дилерами что остается сделать нашему клиенту в огромных и огромных количествах. Чем, идет речь не о моделях бизнес класса или спорткарах. Рассмотренная тенденция выслеживается относительно экономных или близких сюда машин.
Если судить по офиц Снимаем люк бензобака на Форд Фокус 3. Существует несколько вариантов снятия данного элемента — с кронштейном крепления и. Разглядим тут один, а 2-ой уже будет заложен конкретно форд мондео предохранители описанном процессе.
Где Находится Реле Бензонасоса Форд Фокус 2
Ford Focus Хэтчбек Cabanas ›Бортжурнал› Подскажите где является реле топливного насоса
, реле, а не предохранитель.
Газовый насос не качает. Или реле, другими словами, сам насос. Скажи мне, где это реле
Комментарии 14
Это же реле отвечает за отключение насоса при накоплении соответствующего давления? Когда вы включаете зажигание, постоянно ли работает насос, где я могу сказать вам капать? Ему просто нужно получить давление, необходимое для запуска машины позже, и он продолжает качать и качать
Насос работает для вас постоянно, только когда он ускоряет, он работает более эффективно.
Понятно, что просто на овце он получает необходимое давление и отключается, пока двигатель не запускается, он думал для Ford, что с ним что-то не так
Мне просто нужно было слить газ, под капотом стыдно снимать стружку со шланга, под седлом вырезать люк, на мой взгляд удобнее снять газовую трубу и соединить штифт со шлангом с канистра. Имеется выпускной патрубок от насоса 8 мм, цанга находится в магазине.
Ford Focus Не начинайте
Полное описание установки и назначения предохранителей, реле
машинаFord Focus 1. В принципе . Расплавленный раньше.
focus2, 2006, Doreist, реле топливного насоса
В блоке предохранителей под ногами пассажира расположено реле k4, из верхнего ряда предохранителей (6 кп) слева находится 1-е реле
Имеется 5 контактов, 3,5 по вертикали и 3 по горизонтали, если вы закроете 2,7 вертикальных контакта (левые контакты), включится бензонасос, внимание будет обращено без зажигания (при необходимости, слива газа) или проверки работыбензонасос
