Где находится БП и его схема
На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.
Салонный блок
Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.
Megane I
Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.
На фото описаны назначения предохранителей.
Megane II
Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.
В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А). По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль. Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.
Megane III
В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42). На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи). В реальности в автомобилях заполнены далеко не все ячейки.
В блоке могут быть установлены реле.
| Номер | Ток, А | Назначение |
| a | 70 | Подача питания без отключения во время пуска мотора |
| b | 70 | Подача питания с отключением во время пуска мотора |
| C | 40 | Обогрев стекла |
| D | 20 | Звуковой сигнал в руле |
Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.
Megane I
Блок первого поколения машин самый маленький по размерам. Схема расположения и расшифровка предохранителей приведены на фото.
Megane II
Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля. Конструкция этого блока зависит от года выпуска машины так называемой фазы — фаза 1 выпускалась до 2006 года, 2 — с 2006 по 2009. Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.
Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.
Megane III
Для этой машины характерно размещение плавких вставок и реле по разным местам моторного отсека. Под капотом предохранители стоят в двух группах — в основном блоке (состоящем, в свою очередь, из двух частей) и дополнительном, в котором установлены силовые предохранители. Фактически под капотом Мегана 3 хэтчбек стоят три различных блока.
Назначение предохранителей приведено в таблицах на фото.
Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А). Деталь 21 (на 20 А) защищает сразу несколько цепей — бензонасоса, катушек зажигания и системы подачи сжиженного газа (опция). Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.
Дополнительный блок стоит за аккумулятором автомобиля.

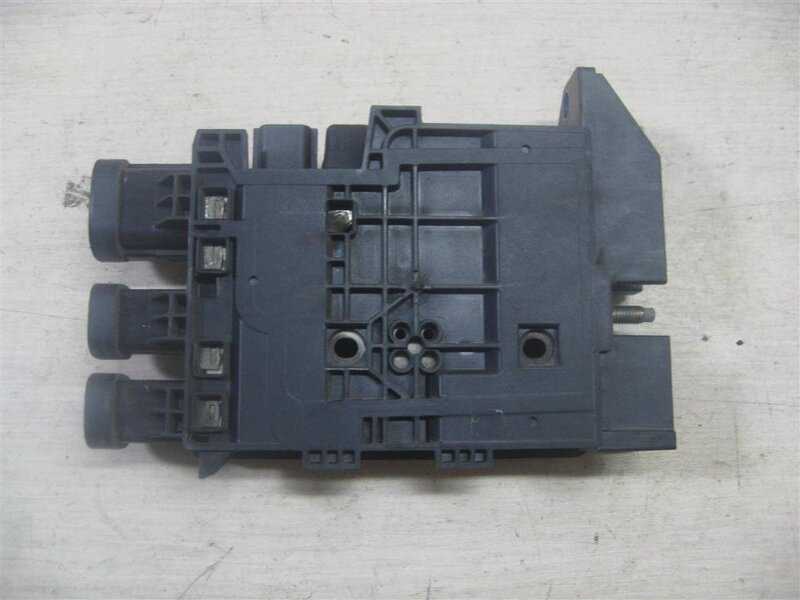

Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках. В нем расположены два больших предохранителя для стартера и генератора (по 300 А для дизеля и 190 А для бензинового мотора). При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.
Общая схема модуля
Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.
На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.
Щиток в салоне Рено Меган
В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.
Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.
Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен. Определить месторасположения неисправного элемента несложно, есть схема предохранителей. Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30. На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.
Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона. Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20
Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2. Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей
Конструкция электрооборудования Рено Меган 2
Схема управления двигателем F4R Рено Меган 2 (Ссылка на источник фото) Кликните, чтобы увеличить Схема электрооборудования Renault Megane II смонтирована по однопроводной системе. Это означает, что отрицательный вывод источников и приемников электроэнергии, напрямую подключается к кузову автомобиля (масса). Он выполняет роль оставшейся части проводника. Цепи питания управляющей программы силового агрегата смонтированы по многопроводной схеме. Подключение к массе выполняется через ЭБУ. Плюс на контакты оборудования Рено Меган 2 через предохранители и реле поступает от АКБ и генератора. Батарея несет нагрузку при заглушенном, а генератор при заведенном моторе.
Коммутация основных цепей машины обеспечивается посредством специального считывающего устройства.
Считывающее устройство (Ссылка на источник фото)
Передача данных между узловыми приборами Рено Меган 2 производится с помощью мультиплексных шин CAN (ConTRoller Area Network) со скоростью до одного Мбит/с. Она состоит из витой пары проводников, которые соединяют ЭБУ. Для сопряжения отдельных CAN-шин используется межсетевой интерфейс. Применение CAN-шин способствует сокращению общего числа проводников в автомобиле.
В случае фиксации повреждения в диагностической шине CAN, информация в виде кода определенной неисправности записывается в память ЭБУ, которые подключены к шине. Для считывания кодов посредством сканеров предусмотрено два диагностических разъема, подсоединенных к CAN-шине. Один разъем для подключения диагностического оборудования смонтирован в салонном пространстве, а второй – в моторном отсеке Renault Megane II.
Диагностический разъем в салоне Рено Меган 2 (Ссылка на источник фото)
Предупреждения

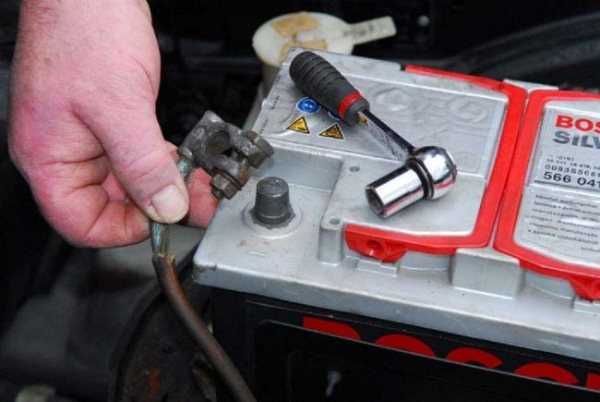

Перед проведением любых работ в электрических цепях Renault Megane II требуется отключить АКБ. Операции по отсоединению или подключению АКБ проводятся при отключенном зажигании. В случае отключения батареи при работающем силовом агрегате, велика вероятность повреждения регулятора напряжения или электронных устройств Рено Меган 2 поколения.
(Ссылка на источник фото)
Проверять работоспособность цепей питания посредством замыкания минусового провода на кузов запрещено. Это чревато выходом из строя электрических приборов. Нельзя использовать предохранители иной конструкции, рассчитанные на больший ток, а также перемычки вместо плавких вставок.
Если планируется проводить электросварочные работы, то потребуется отключить вывода не только от АКБ, но и от генератора и контроллера. В момент постановки аккумулятора на зарядку, следует отсоединять провода питания от аккумулятора Меган 2.
Периодически требуется очищать окисел, грязь с клемм и наконечников проводов батареи.
Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей
Блок предохранителей Меган 3: где находится, схема и предназначение
Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.
Внутренняя электроника
За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.
Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.
Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.
Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота. К слову, для этого желательно запастись предохранителем на 15А
В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным
К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.
Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.
Электроника двигателя
Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.
Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.
Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера
Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте. В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование
В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.
Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.
Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.
Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле
Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем
Подводя итоги
Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.
Предохранители и реле в салоне
Основной блок
Он находится в панели приборов, слева.

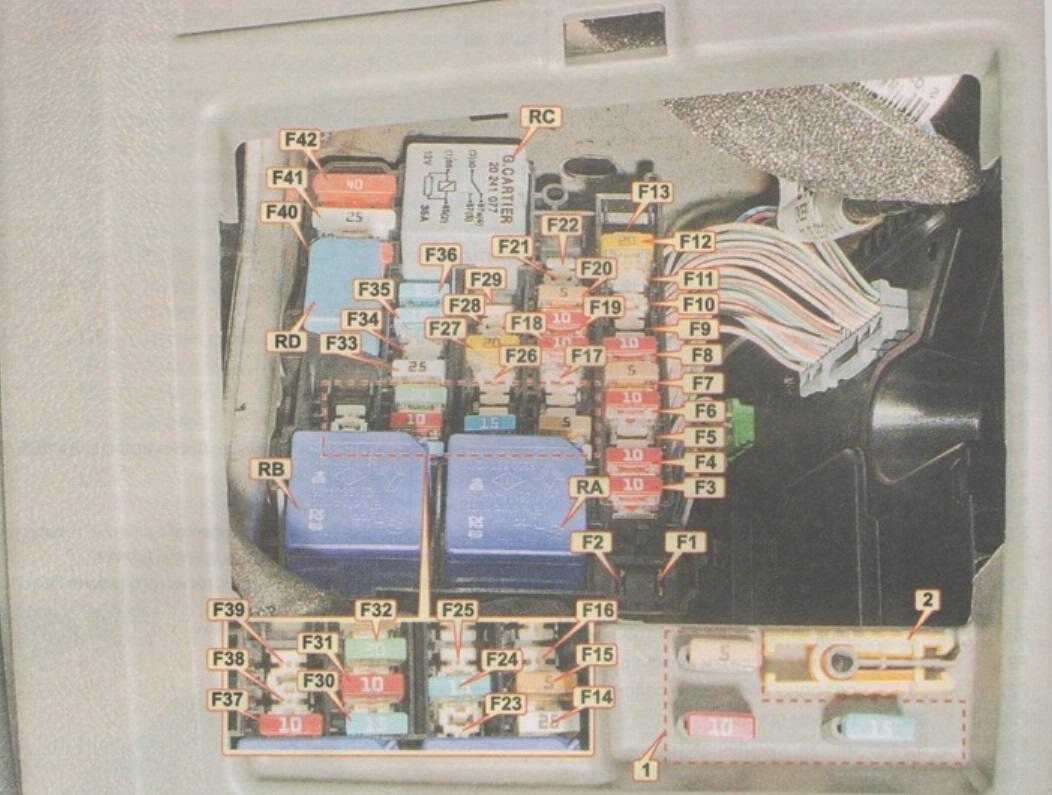

Фото — схема
Назначение
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборной панели |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А ЦЭКБС |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А ЦЭКБС, указатели поворота |
| F31 | 10А ЦЭКБС |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А ЦЭКБС, центральный замок |
| F34 | 30А ЭБУ мультиплексной сети двери пассажира |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | 30А ЭБУ складной крыши |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
Дополнительные реле

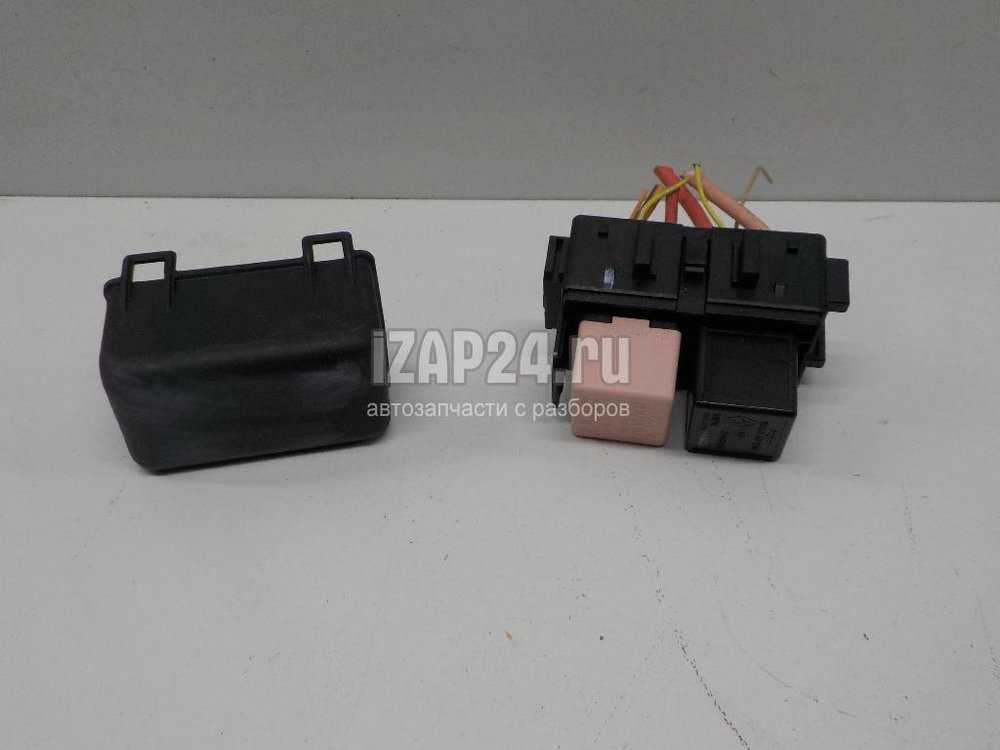

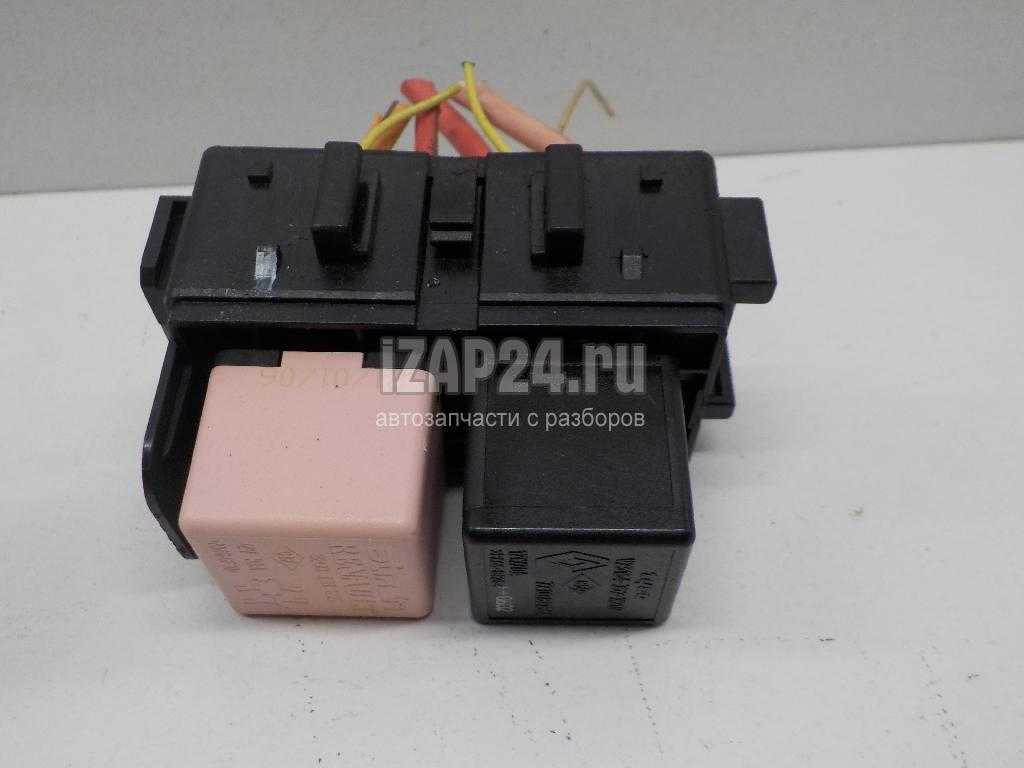

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.
Не работает прикуриватель на Меган 2
Прикуривателем, на всех автомобилях, в том числе и на Renault Megane 2, по его прямому назначению пользуются только те водители, которые курят. И если бы его использовали только для этих целей, то проблем с гнездом прикуривателя не было бы вообще. Но, с появлением различных дополнительных устройств, таких как автомобильный электрический компрессор, пылесос, видиорегистратор, а через конвертор подключают ноутбуки, и есть ещё масса других полезностей, которым требуется 12-ти вольтовое питание. А получают они его, через гнездо прикуривателя.Устройство прикуривателя несложное, а напряжение на него подается с генератора или аккумуляторной батареи через два предохранителя. Один из них 80-ти амперный, который работает на несколько электрический цепей (вентилятор отопителя, магнитола и т.д. ), в том числе и на прикуриватель, а второй 10-ти амперный, он работает только на прикуриватель.
Зная силу тока, на которую рассчитан предохранитель прикуривателя, и напряжение бортовой сети, нетрудно подсчитать, какова должна быть максимальная мощность подключаемого устройства 10 А*12 В = 120 Вт. Если владелец автомобиля Renault Megane 2, подключит через прикуриватель компрессор, у которого потребляемая мощность, предположим, равна 130 Вт, то 10-ти амперный предохранитель прикуривателя сгорит, и он работать перестанет.
Многие водители пользуются разветвителями, для того чтобы к гнезду прикуривателя можно было подключить одновременно несколько устройств. В этом случае, необходимо посчитать какова будет их суммарная мощность, если она превысит 120 Вт, то предохранитель опять же сгорит. Аналогично можно сжечь и 80-ти амперный предохранитель, если одновременно будут задействованы все электрические цепи, которые он защищает, на максимальную мощность.
Вторая причина, которая выводит прикуриватель из строя, это когда водитель подключает устройство, у которого имеется несоответствие наружного диметра штекера, внутреннему диаметру гнезда прикуривателя. Это, во многих случаях, приводит к короткому замыканию, в результате которого сгорает предохранитель, плавятся контакты прикуривателя и его приходится заменять на новый.
Расположение
В модели Рено Меган 2 установлены два монтажных блока предохранителей:
Основной (салонный) расположен в внутри авто в левой нижней части торпеды на водительском месте. Для доступа к устройствам достаточно снять крышку, предварительно отсоединив фиксаторы.
Разобраться, какие предохранители отвечают за определенной электрооборудование довольно несложно. Для этого надо внимательно изучить схему на крышке блока. В Рено Меган 2 зачастую вылетают защитные элементы, обеспечивающие безопасность:
- отопительной системы;
- кондиционирования;
- печки;
- магнитолы;
- прикуривателя.
За первые три позиции отвечает предохранитель с номером 30, а сама цепь с маркировкой SP3.
За большую часть оборудования несет ответственность предохранитель с обозначением BCP3 с ячейкой под номером 25. Рядом находится ВР77 (ячейка 20), который защищает полностью все электроприборы салона авто. Подробно назначение каждого элемента указано в таблице.
| Маркировка | Расшифровка |
| C | Отвечает за работу вентилятора отопительной системы |
| D | Контролирует функциональность стеклоподъемников задних боковых дверей |
| E | Обеспечивает работу электрического люка на крыше |
| F | Отвечает за работоспособность ABS |
| G | Защищает сразу несколько приборов: аудиосистема; омыватель фар и стекол; прикуриватель; подогрев сидений; сигнализация авто. |
| H | Стоп-сигналы |
| L | Стеклоподъемники передних дверей |
| M | Стеклоподъемники передних дверей |
| N | Мультимедиа, зеркала заднего вида и панель приборов |
| Подача звукового сигнала | |
| O | Работоспособность стеклоочистителя заднего стекла |
| P | Кондиционер и климат-контроль |
| R | Обеспечивает правильность работы датчика температуры |
| S | Подогрев передних сидений |
| T | Контроль блокировки дверей |
| W | Обогрев зеркала заднего вида в салоне авто |
| А | Реле электростеклоподъемника |
Чтобы заменить вышедший из строя предохранитель, зная схему расположения устройств, достаточно аккуратно неметаллическим пинцетом (идет в комплекте под крышкой блока) вынуть неисправное устройство и вставить новое. Кстати, на обратной стороне крышки заводом изготовителем должны быть закреплены запасные устройства.
Второй блок находится в подкапотном пространстве машины ближе к амортизационной стойке. Именно в нем установлены защитные устройства ближнего света и остального оптического оборудования.
К оборудованию, которое защищают предохранители, расположившиеся под капотом, относится:
- электрическое оборудование на двигателе;
- электроника;
- наружное освещение.
На обратной стороне крышки монтажного блока нанесена схема, по которой четко видно какой элемент за что несет ответственность. Больше всего влиянию нагрузок подвержены:
- бензонасос – за него отвечает предохранитель желтого цвета под номером 5;
- стартер – за ним следит элемент №30 белого цвета;
- освещение – при отсутствии габаритных огней и света фар сразу проверяют состояние предохранителя 10А.
Чтобы разобраться с расположением защитных устройств на Рено Меган 2, достаточно внимательно изучить схемы их установки. В дальнейшем без проблем можно определять причины неисправностей и выполнять ремонтные работы без посторонней помощи.
Расшифровка схемы блока предохранителей в салоне Рено Меган 2
Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть. Далее необходимо внимательно рассмотреть щиток салона, чтобы обнаружить перегоревший предохранитель.
С помощью схемы не сложно выявить расположение нужного элемента. Зачастую ломается печь. За нее отвечает ячейка номер 30, с маркировкой – SP3, перепутать не возможно.
Таблица БП в салоне Renault Megane 2
В салоне авто имеется предохранительный элемент комбинации приборов с маркировкой ВСР3, ячейка под номером 25
Рядом находится важное реле управления электрооборудованием салона. Маркировка ВР77 в ячейке 20 найдется довольно-таки быстро
Также стоит присмотреться к ячейке 10 с маркировкой SР 2. Если этот элемент будет неисправен, то полностью перестанут работать электростеклоподъемники.
Какие детали чаще всего выходят из строя
После продолжительной службы полететь могут и следующие детали, играющие немаловажную роль: вентилятор, компрессор кондиционера. Возможны случаи загорания airbag, что свидетельствует о поломке. Для того, чтобы датчик погас, необходимо осмотреть электроразъём, который вы обнаружите под водительским сидением. Во избежание лишних затрат на ремонт вашего друга на колесах можно выполнять определённые операции. К примеру, прочищать проёмы водостоков, находящиеся впереди лобового стекла. Тем не менее, предохранитель становится головной болью многих автовладельцев. И порой встаёт такой вопрос: а как же заменить предохранитель печки? Ведь изначально его нужно ещё и найти. Об этом ниже.
Что располагается в подкапотном пространстве Меган
Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.
Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем. Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.
В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет. Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А
Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах
Коммутационный блок Рено Меган 2
Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.
В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:
- снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
- откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
- в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.
Схема блока предохранителей под капотом Рено Меган 2 вариант 1
Описание
| 1 | 7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции |
| 2 | 10А Лампа дальнего света левой блок-фары |
| 3 | 10А Лампа дальнего света правой блок-фары |
| 4 | 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары |
| 5 | 10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары |
| 6 | 20А Лампы противотуманных фар |
| 7 | 7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей |
| 8 | 15А Запорный электро механизм противоугонного устройства рулевой колонки |
| 9 | 5А Модуль подушки безопасности водителя, электро усилитель рулевого управления |
| 10 | 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем |
| 11 | 5А Электро механизм противоугонного устройства рулевой колонки |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой питания сжиженным газом |
| 14 | 10А Лампы света заднего хода |
| 15 | 20А Реле электромагнитного клапана системы питания сжиженным газом |
| 16 | 10А Электромагнитная муфта компрессора кондиционера |
| 17 | 10А Резерв |
| 18 | 40А Электро вентилятор системы охлаждения двигателя |
| 19 | 25А Блок управления ABS |
| 20 | 30А Обогрев стекла двери задка |
| 21 | 25А Реле стартера |
| 22 | 25А Электродвигатель стеклоочистителя ветрового окна |
| 23 | 25А Резерв |
Схема блока предохранителей под капотом Рено Меган 2 вариант 2
Описание
| 1 | 10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока |
| 3 | 10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538) |
| 4 | 10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537) |
| 5 | 20А Предохранитель правой и левей противотуманных фар (176-177) |
| 6 | 10А Предохранитель левой фары (дальний свет) |
| 7 | 10А Предохранитель правой фары (дальний свет) |
| 8 | 25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094) |
| 9 | 25А Электродвигателя очистителя ветрового стекла |
| 10 | 5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232) |
| 11 | 15А Предохранитель электро замка рулевой колонки |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 15А Системы впрыска, Реле защиты |
| 15 | 10А Резерв |
| 16 | 5А АКП |
| 17 | 7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные |
| 18 | 5А Электро замок рулевой колонки |
| 19 | 10А Лампы заднего хода |
| 20 | 20А Реле подогрева топлива |
| 21 | 15А Насос омывателя топлива |
| 22 | 10А Муфта компрессора кондиционера |
| 23 | 30А Элементы обогрева заднего стекла |
