Выбор салонного фильтра

На заводе Megane 3 комплектуется фильтром с реферансом 272778970R (также каталоги могут выдавать номер 272772100R, это тот же фильтр, но старая маркировка). Тот же самый фильтр используют при проведении ТО официальные техцентры Renault.

Его цена достаточно высока, даже для угольного – около 1000 рублей. Если Вы вынуждены часто обслуживать автомобиль, то стоит присмотреться к более доступным аналогам, которые к тому же чаще бывают в автомагазинах в наличии, а не под заказ.

Недорогие и качественные замены с угольным наполнителем: TSN 9.7.839K, Sakura CAC-18200, Bosch 1987432247, обычные бумажные: TSN 9.7.902, Sakura CA-18200, «Невский фильтр» NF-6455. Цена вопроса в этом случае ниже почти в три раза – неплохая экономия при сохранении хорошей атмосферы в салоне.

Ремонт корректора фар рено меган 2

Имеются две модели узла корректора фар:

– с регулятором яркости освещения приборов «базовой комплектации»

– для моделей с ручным управлением климатической установки;

– с регулятором яркости освещения приборов «максимальной комплектации»

– для моделей с автоматическим управлением климатической установки.

Применяется переключатель корректора фар одной модели независимо от типа климатической установки.

Снятие

Снимите облицовку нижней части приборной панели со стороны водителя (рис. 1, 2).

Подденьте четыре фиксатора крепления накладки блока регуляторов (рис. 3)

Снимите накладку в сборе с блоком регуляторов (рис. 4)

Отожмите фиксатор блока (рис. 5)

И снимите накладку с блока регуляторов (рис. 6)

Снятие и установка электродвигателя корректора фар

Для снятия исполнительного механизма корректора необходимо снять блок-фару.

Снятие

Отсоединяем колодку жгута от электродвигателя корректора фар

Поверните электродвигатель на 1/8 оборота наружу, чтобы отсоединить его от блок-фары.

Немного отодвиньте в сторону выступ «А», чтобы не сломать его (рис. 3).

Слегка покачивая исполнительный механизм, отсоедините шаровую головку от параболического отражателя.

Для упрощения разъединения вверните на несколько оборотов винт «В» (см. рис. 3).

Установка

Держа лампу за цоколь, отведите параболический отражатель назад от блок-фары.

Защелкните шаровую головку в фиксаторе фары.

Введите электродвигатель в блок-фару.

Поверните электродвигатель на 1/8 оборота, чтобы зафиксировать его в блок-фаре.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

• обламывание, перетирание проводов, образование окислов в разъемах;
• износ элементов электродвигателя;
• перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

Замена оптики своими руками

Как снять фару головного света на Мегане своими руками? Процедура замены подразумевает демонтаж переднего бампера, поскольку в противном случае вы не получите доступ к креплениям фонарей.

Вкратце о замене в гаражных условиях:

1. В первую очередь демонтируется передний бампер. Для этого откройте капот и извлеките шесть пистонов, как отмечено на фото ниже.
2. Затем выкрутите руль в крайнее положение, чтобы получить доступ к винтам, которые фиксируют бампер. В подкрылках имеются по два самореза, их нужно выкрутить с помощью ключа-звездочки.
3. После того, как бампер будет демонтирован, можно приступать к снятию фонарей. Они фиксируются на двух винтах снизу, и одном сверху. Все винты также следует выкрутить с помощью ключа-звездочки.
4. Затем производится демонтаж оптики, но перед этим не забудьте отключить подключенную к ней проводку. Разъемы без проблем отсоединяются.
5. Извлеките старую фару и произведите ее замену на новую, сборка осуществляется в обратной последовательности.
6. Когда новые фонари будут установлены, вмонтируйте в них лампочки и произведите регулировку потока света. Процедура регулировки осуществляется с помощью соответствующего регулятора в салоне авто.

Меняем лампы

Если вам впервые понадобилось заменить лампочку на Меган 2, то прежде чем приступить к этой операции, придется столкнуться с выбором осветительного элемента. Так как в продаже представлен большой их ассортимент, сделать выбор не так просто. Лампочка ближнего света на Рено Меган 2 соответствует стандарту H7 – это однонитевая лампа с двухконтактным цоколем.

В настоящее время в продаже существует несколько типов таких ламп:

• Галогенные – штатные лампы.
• Ксеноновые (газоразрядные).
• Светодиодные.

На фото – галогенная лампочка с цоколем H7

Светодиодные	Ксеноновые	Галогенные
Яркость, Лм	2000	3300	1550
Долговечность, количество часов	До 50 000	До 3000	До 1500
Цвет светового потока, К	4300-7000	4300-8500	3300
Мощность, Вт	40	35	55-130
Цена в у.е.	От 10	40	30-170

Однако, последние обладают некоторыми важными достоинствами, которые могут перевесить чашу выбора:

• Световой пучок обладает неплохой проникающей способностью, в результате чего гораздо лучше «пробивает» снег, дождь и туман, чем свет «ксенона» и «светодиодов». Владельцы последних часто жалуются на форумах, что в непогоду качество освещения резко снижается.
• Простота установки – в отличие от новинок, «галогенки» не требуют установки блоков розжига и перепрограммирования электроники. Поэтому замену можно выполнить самостоятельно.

Как мы видим, каждый тип ламп обладает плюсами и минусами, поэтому нельзя сказать, что одни лучше других. Соответственно, каждый водитель должен сам решить, какая лампа ближнего света на Рено Меган 2 в его случае будет оптимальным вариантом.

Крышка люка в колесной арке

Порядок замены

Замена лампочки ближнего света на Рено Меган 2 в левой и правой фаре выполняются по-разному.

Вначале рассмотрим, как установить ее с левой стороны:

• Прежде всего нужно завести двигатель и вывернуть руль до упора в левую сторону.
• Затем надо снять своими руками лючок, расположенный в колесной арке.
• Далее нужно просунуть руку в отверстие, нащупать круглую заглушку и демонтировать ее, слегка повернув в сторону. Заглушку следует вытащить через люк, выполняя операцию аккуратно, чтобы не уронить ее.

Лапочка с разъемом

• После этого нужно нащупать лампочку с разъемом. Чтобы вытащить ее, надо потянуть на себя колодку расшатывая вверх/вниз.
• Вынув лампу с контактами, ее можно вытащить из люка на длину проводов, чтобы отсоединить от разъема машины и подсоединить новую лампочку. Разъем ближнего света на Меган 2 не имеет фиксаторов, поэтому его нужно просто потянуть, удерживая при этом цоколь.
• Затем лампочку с колодкой нужно на ощупь вставить в блок-фару и после этого установить заглушку.

Замена лампы ближнего света на Меган 2 в правой блок-фаре выполняется следующим образом:

• Нужно открыть капот и вытащить горловину бачка.
• Теперь, когда доступ к блок-фаре открыт, надо демонтировать заглушку и выполнить все описанные выше действия из подкапотного пространства.

Читать далее: Схема предохранителей Opel Astra G и способы их замены: фото и видео

Вот, собственно, и вся инструкция по установке новых галогенных лампочек ближнего освещения.

Монтажный блок под номером 13

НЕИСПРАВНОСТИ ГИДРОКОРРЕКТОРА

Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Ремонт гидрокорректора» показано, что система поддается дефектовке и восстановлению.

Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.

Как снять переднюю оптику

В этом разделе опишем как снять фару с левой стороны Рено Меган 2(правая снимается идентичным образом). Для снятия фары потребуется набор ключей TORX, торцевая головка на 13, шлицевая и крестообразная отвертки.

• Сначала скидываем минус с АКБ.
• Снимаем защитный кожух с картера мотора Меган 2.

Откручиваем и извлекаем сердечник крепления бампера к верхней поперечине рамки радиатора поддев его отверткой. Затем достаем пистон из отверстия бампера.

• Снимаем подкрылок переднего колеса Megane 2, а затем сдвигая бампер вперед, ослабляем по 2 фиксатора слева и справа.
• Чтобы снять бампер, тянем его вперед и вверх, чтоб он вышел из зацепления с держателями.

Отсоединяем проводку противотуманных фар Меган 2 и снимаем бампер.

Откручиваем крепежные винты блок-фары — один снаружи, второй внутри.

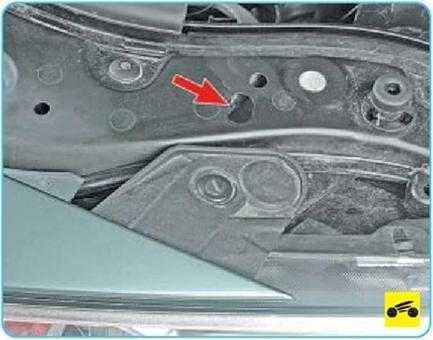

Поддеваем верхний крепежный фиксатор фары и вынимаем его через отверстие верхней радиаторной рамы.

Не полностью вынимаем блок фару и отсоединяем колодки проводов от корректора света.

Снимаем блок-фару с Рено Меган 2.

Установка блок-фары Megane 2 производится в той же последовательности, только в обратном порядке.

Ремонт и подключение корректора фар своими руками

Описание корректора фар

Корректор фар представляет собой устройство, использующееся для обеспечения неизменным установленного положения оси фары. Благодаря правильной работе устройства положение оптической оси остается неизменным даже при изменении нагрузок либо условий передвижения транспортного средства.

В любом автомобиле предусмотрена возможность изменения светового потока из салона автомобиля (если не брать во внимание старые машины). Когда нагрузка на машину изменяется, то есть в салон садятся пассажиры или в багажник ложится груз, световой пучок будет смещен вверх

Соответственно, это может привести к ослеплению водителей встречных авто. Для предотвращения такой ситуации автовладелец всегда может изменить направление светового потока при помощи корректора.

Виды и принцип работы

Принцип работы может быть разным в зависимости от разновидности устройства:

Инструкция по установке корректора фар своими силами

При поломке системы устройство нужно снимать и ремонтировать. Если механизм не подлежит ремонту, возможно, его придется заменить.

Краткая инструкция о том, как производится установка автоматического корректора с демонтажем электромеханического устройства (на примере модели Halla):

1. В первую очередь, снимается и извлекается электромеханический корректор.
2. Далее, вам потребуется немного увеличить технологическое отверстие для установка автоматического девайса, если размеры не соответствуют и в этом есть необходимость.
3. Новое гнездо для фиксации девайса следует зафиксировать при помощи клея или герметика.
4. После этого производится монтаж устройства в посадочное место.
5. Схема подключения корректора фар подразумевает использования контроллеров клиренса, их монтируем на задней части днища.
6. Теперь вам остается только уложить проводку от датчика, для этого можно использовать уже имеющиеся трубки. Управляющий модуль монтируется в любом удобном месте и подключается к аккумулятору.

Фотогалерея «Самостоятельная установка»

Видео «Особенности ремонта корректора»

• Велика ли разница между ксеноном и биксеноном, и в чем она заключается?
• Как выбрать качественный ксенон для своего авто: вся правда о ксеноновых лампах
• Характеристика светодиодных ламп для авто ближнего и дальнего света H4

• Фольксваген поло регулировка зазоров фары



• Тойота калдина фары плохо светят фары



• Как заменить блок розжига ксенона на рено колеос



• Амг фары на приору своими руками



• Паджеро 3 не горит чек

Регулировка фар рено меган 2

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ НА СТОЯЩЕМ АВТОМОБИЛЕ (СОПРОВОДИТЕЛЬНОЕ НАРУЖНОЕ ОСВЕЩЕНИЕ)В зависимости от модификации автомобили оснащены системой автоматического включения ближнего света фар (при неработающем двигателе) для освещения пространства перед автомобилем.

Данная функция осуществляется только при выключенном зажигании, при нейтральном положении переключателя наружного освещения, указателей поворота и противотуманного света выключенных габаритных огнях и в течение 30-секундных промежутков времени (не более двух минут).

Включение функции осуществляется рычагом переключателя указателей поворота, наружного освещения и противотуманного света:

– переведите карточку в считывающем устройстве в 1-е фиксированное положение;

– включите кратковременно дальний свет фар, переместив рычаг переключателя;

– ближний свет фар включается на 30 с. При каждом выключении сигнализации дальним светом фар продолжительность включения ближнего света увеличивается на 30 с (в общей сложности не более чем две минуты). Эта функция отключается при включении габаритных огней или зажигания.

АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ НАРУЖНОГО ОСВЕЩЕНИЯ ВО ВРЕМЯ ДВИЖЕНИЯ

Включение или выключении этой функции осуществляется переключателем наружного освещения, указателей поворота и противотуманного света, если ЦЭБКС правильно конфигурирован.

При остановленном двигателе или на стоящем автомобиле с работающим двигателем, нажмите и удерживайте в нажатом положении выключатель «Auto» на торце рычага переключателя наружного освещения, указателей поворота и противотуманного света.

При смене состояния щиток приборов выдает звуковой сигнал и появляется соответствующее сообщение. С этого момента система работает в автоматическом режиме. Для возвращения в ручной режим управления выполните те же действия.

Регулировка света фар головного света с галогенной лампой

Регулируем с помощью этого способа только с галогенными лампами, с газоразрядными лампами нужно регулировать с помощью оптического стенда.

Проверяем давление воздуха в шинах.

Устанавливаем автомобиль перпендикулярно гладкой стене на расстоянии трех метров. На сиденье водителя должен быть помощник или груз массой 75 кг.

Размечаем экран на стене, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Расстояние «А» между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Измеряем на вашем автомобиле высоту центров фар от земли. Это будет расстояние «h» на экране.

Устанавливаем регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включаем ближний свет.

Регулируем направление светового пятна для каждой фары в отдельности. Вторую фару прикрываем.

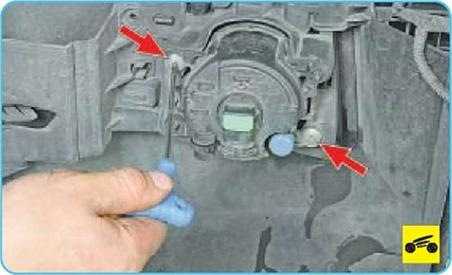

Открываем капот и, вращая регулировочные винты, регулируем положение светового пятна для каждой фары по горизонтали, а потом по вертикали.

Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Для доступа к регулировочному винту в горизонтальной плоскости используйте угловой шестигранный ключ на 6 мм, вводя его через люк в колесной арке

Замена элемента ближнего света через моторный отсек

Этот метод самый трудозатратный и предполагает демонтаж некоторого оборудования в агрегатном отсеке и включает следующие последовательные шаги:

1. Открыть капот.
2. Чтобы сделать замену лампы слева, потребуется убрать аккумулятор. Клеммы откручивают ключом на 10, фиксаторы – головкой на 13. С правой стороны необходимо демонтировать горловину охладительного устройства, отведя ее вместе с патрубком в сторону.
3. Далее нужно снять пластиковую крышку на тыльной стороне фары ближнего света, прокрутив ее против часовой стрелки.
4. Разъединить колодку от контактов.
5. Вытащить перегоревшую лампочку и поменять ее на новую.
6. Повести монтаж элементов и оборудования в обратном порядке.

Замена и регулировка фар Megane 1, 2 и 3 и схема крепления

Система внешнего освещения автомобилей Рено Меган постепенно совершенствовалась с каждым новым выпуском этой модели. Если на Меган 1 производитель устанавливал лампы одного типа, то на последующих, рестайлинговых моделях второго и третьего поколения, уже им на замену пришел ксенон или улучшенный галоген. Соответственно незначительно менялась сама конфигурация и система подключения элементов наружного освещения к бортовой сети.

Демонтаж передних приборов освещения

1. Перед непосредственным извлечением фары, первоочередное, что нужно сделать – это провести демонтаж переднего бампера с автомобиля. Открываем капот и, используя плоскую отвертку, аккуратно поддеваем крепления, с помощью которых бампер присоединен к кузову Рено, и извлекаем их.
2. По бокам бампер крепиться к крыльям автомобиля с помощью саморезов, которые необходимо выкрутить, используя ключ на 7. Будьте предельно аккуратны – не обломайте ушки креплений, так как в противном случае их придется заменить.
3. Теперь аккуратно отсоединяем верхнюю часть бампера от кузова автомобиля. Последнее, что нам нужно сделать для извлечения бампера – вытащить заклепки со стороны днища автомобиля, которые поддерживают бампер снизу, не забыв при этом отсоединить противотуманки.
4. Настал черед самого прибора освещения. Откручиваем три болта (один сбоку и два сверху), используя головку на 10 с трещеткой, с помощью которых фара крепиться к корпусу автомобиля. В нижней части находится еще крепления – два болта, которые выкручиваются той же головкой на 10, но с использованием удлинителя.
5. Теперь, когда фара снята со всех креплений, подаем ее на себя плавным движением, дабы не разорвать провода питания электрического корректора. С помощью отвертки отсоединяем разъем питания, работа завершена. Теперь можно проводить как замену самой фары, так и ее освещающих элементов. Установка проводится в обратном порядке.

Корректировка направления пучка наружного освещения автомобиля

Регулировка направления света передних ламп автомобиля имеет очень большое значение при управлении Рено в темное время суток. Одной из основных проблем при вождении ночью является ослепление водителей, движущихся в встречном направлении. Причинами этого могут быть – перегруз автомобиля, неправильная регулировка фар или их физические повреждения.

При поломке элемента освещения необходима его замена. В случае если вы перевозите тяжелые грузы, из-за чего нагрузка на заднюю балку увеличивается, то автоматически смещается центр тяжести вашего Рено, поэтому, при включении ближнего света, верхний предел рассеивания поднимается, что приводит к ослеплению водителей встречных машин. Чтобы избежать подобного – в салоне автомобиля существует переключатель корректора, с помощью которого уменьшаем угол наклона.

Самый простой способ проведения регулировки направления пучка ближнего света Рено, который вы сможете провести самостоятельно у себя в гараже, не проводя никакой дополнительной разборки автомобиля, заключается в следующем:

• расположить автомобиль на горизонтальной площадке;
• в багажнике и салоне вашего автомобиля не должно быть никаких грузов;

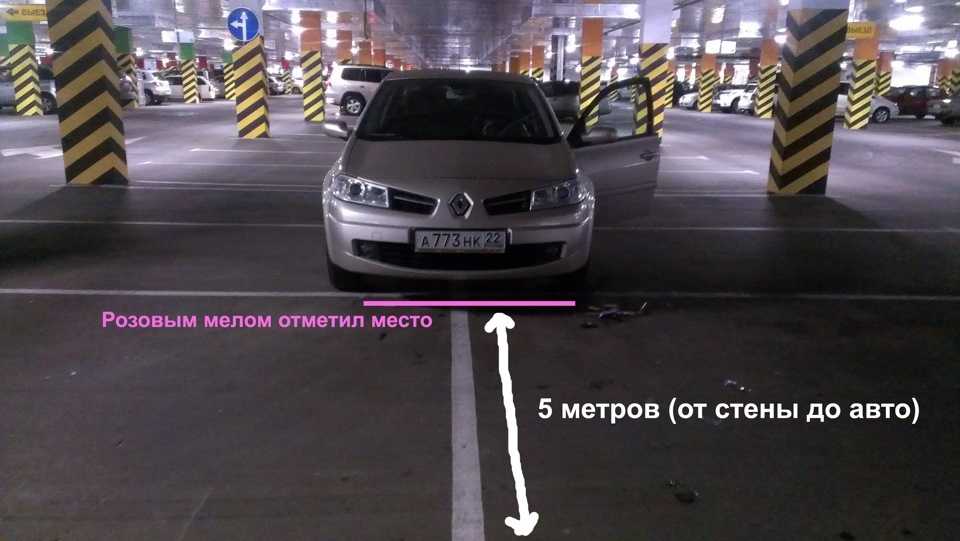

• подъехать на расстояние в 5м от переднего края бампера к двери вашего гаража или забору;
• включить ближний свет фар, предварительно выставить переключатель корректора в положение «0»;
• с помощью регулятора, который расположен на задней части блока фары, выставляем правильное положение ваших приборов.

Довольно часто у владельцев Рено Меган возникают вопросы по поводу перестановки передних осветительных приборов с Меган 2 фаза 1 на Меган 2 фаза 2, рассмотрим этот вопрос более детально. Стоит отметить, что автомобиль, который выпускался в период времени с 2003 до 2006 года, был маркирован, как «Phase1», а на смену ему пришел Меган 2 «Phase2», который выходил с конвейера с 2006 по 2009 год.

Основными отличиями в системе внешнего освещения между фазой 1 и 2 являются:

Учимся выбирать, менять и модернизировать фары на Рено Меган 2 и 3

Как известно, назначение автомобильной оптики заключается в качественном и эффективном освещении дороги во время движения. Именно поэтому вопрос выбора фар и лампочек должен быть в приоритете для каждого автомобилиста. Что нужно учитывать, если покупается противотуманная фара Рено Меган 2, как заменить ПТФ своими руками, как можно произвести тюнинг оптики — ответы ищите в этой статье.

Параметры выбора ПТФ

Замена лампы поворотника либо ламп ближнего света в правой или левой фаре — это процедура, с которой сталкиваются многие автомобилисты. Ведь источники освещения не могут работать вечно, поэтому рано или поздно нашим соотечественникам приходится их менять. Поскольку не все автомобили марки Рено оснащены противотуманками, автовладельцам часто приходится устанавливать их самостоятельно.

Что нужно учесть при покупке противотуманных фонарей:

В первую очередь при покупке осмотрите корпус — он должен быть прочным и герметичным, оснащенным надежным толстым стеклом. Причем речь идет именно о стекле, а не пластмассе

В результате того, что туманки будут находиться близко к дороге, попадание на пластик камешка или куска льда зимой просто разрушит поверхность.
Обратите внимание на то, чтобы оптика имела надежное крепление, а также обладала аэродинамической формой. Это позволит предотвратить появление сторонних звуков, которые могут проявляться при езде на высокой скорости.
Если вы не хотите менять ПТФ каждый раз после того, как перегорела лампочка, то лучше отдать предпочтение оптике с разборным корпусом

Кроме того, это позволит предотвратить необходимость замены всей фары в случае появления трещин на стекле.
Помимо этого, противотуманки должны быть оснащены механизмом, который позволит произвести их регулировку при необходимости. Если оптика будет не отрегулированной, это может стать причиной ослепления других автолюбителей, что, в свою очередь, приведет к опасной ситуации, вплоть до аварии.
Учтите, что фонари следует покупать с учетом имеющегося места монтажа в бампере. Если такое место не предусмотрено, то установка должна быть осуществлена в соответствии с регламентом ПДД и действующим законодательством.
Кроме того, необходимо также обратить внимание на мощность оптики. Этот показатель должен быть не более 50-60 Вт, от более мощных устройств толку не будет. На цоколях источников освещения должны быть соответствующие обозначения Н1 или Н3 (автор видео — Сергей Глазырев).

Замена оптики своими руками

Как снять фару головного света на Мегане своими руками? Процедура замены подразумевает демонтаж переднего бампера, поскольку в противном случае вы не получите доступ к креплениям фонарей.

Вкратце о замене в гаражных условиях:

1. В первую очередь демонтируется передний бампер. Для этого откройте капот и извлеките шесть пистонов, как отмечено на фото ниже.
2. Затем выкрутите руль в крайнее положение, чтобы получить доступ к винтам, которые фиксируют бампер. В подкрылках имеются по два самореза, их нужно выкрутить с помощью ключа-звездочки.
3. После того, как бампер будет демонтирован, можно приступать к снятию фонарей. Они фиксируются на двух винтах снизу, и одном сверху. Все винты также следует выкрутить с помощью ключа-звездочки.
4. Затем производится демонтаж оптики, но перед этим не забудьте отключить подключенную к ней проводку. Разъемы без проблем отсоединяются.
5. Извлеките старую фару и произведите ее замену на новую, сборка осуществляется в обратной последовательности.
6. Когда новые фонари будут установлены, вмонтируйте в них лампочки и произведите регулировку потока света. Процедура регулировки осуществляется с помощью соответствующего регулятора в салоне авто.

Идеи для тюнинга

Если вы решили произвести тюнинг оптики, то у вас есть несколько вариантов для реализации этой задумки:

1. Самый простой вариант — установить новые лампочки. Это могут быть галогенные источники освещения, светодиодные лампы либо ксеноновые. Если вы выбираете ксенон, то учтите, что для его работы также нужно будет ставить блок розжига.
2. Установка тюнингованных штатных фонарей, считается одним из самых дорогих вариантов.
3. Можно установить реснички на фонари. Реснички покупаются в магазине или делаются самостоятельно.
4. Тонировка. Тонировка фонарей может быть произведена с помощью лака или пленки. Е сли производить тонировку, то нужно очень легкую, чтобы участники движения могли видеть ваши стопы.

Видео «Самостоятельная замена габаритных ламп в Мегане 2»

Наглядная инструкция по замене приведена в ролике ниже (автор — Роман Павлов).

ПРИНЦИПИАЛЬНАЯ СХЕМА

Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле.

Чаще всего применяются 2 типовые схемы включения:

• с 5-ти проводным разъемом мотор-редукторов. Такой способ подключения можно встретить не только в штатных системах, но и в комплектах для установки электрокорректора своими руками (к примеру, ЭМКФ 11);
• с 3-х проводным разъемом мотор-редукторов (чаще всего встречается на современных авто). Соответственно, один из контактов будет «массой», второй – постоянным «+», третий – сигнальным проводом.

Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах. Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования. Таким образом, поворот переключателя на приборной панели приводит к выдвижению электропривода корректора фар на фиксированное расстояние.

Идеи для тюнинга

Если вы решили произвести тюнинг оптики, то у вас есть несколько вариантов для реализации этой задумки:

1. Самый простой вариант — установить новые лампочки. Это могут быть галогенные источники освещения, светодиодные лампы либо ксеноновые. Если вы выбираете ксенон, то учтите, что для его работы также нужно будет ставить блок розжига.
2. Установка тюнингованных штатных фонарей, считается одним из самых дорогих вариантов.
3. Можно установить реснички на фонари. Реснички покупаются в магазине или делаются самостоятельно.
4. Тонировка. Тонировка фонарей может быть произведена с помощью лака или пленки. Если производить тонировку, то нужно очень легкую, чтобы участники движения могли видеть ваши стопы.
