Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
Так выглядит блок предохранителей нового образца

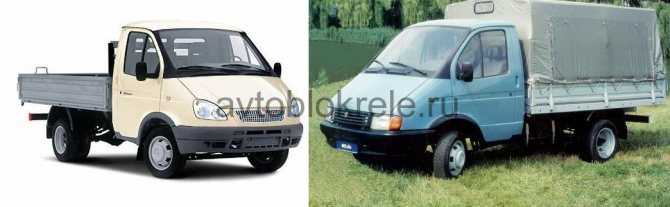

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.
Автомобили с бензиновым двигателем карбюраторного типа
- Машины выпуска до 2003 года:
- комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
- управляющие реле установлены отдельно от монтажного блока;
- подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
- Модели 2003-2010 года выпуска:
- устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
- реле управления также расположены независимо от блока;
- силовой предохраняющий модуль может быть различным: БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
- БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
- Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
- Основные управляющие реле входят в состав блока.
Так выглядят управляющие реле для автомобиля Газель
Процесс установки защитных реле
Автомобили с дизельным двигателем
- Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
- Измененный подкапотный блок, в том числе защищаемые цепи:
- система подогрева воздуха с защитой 125А;
Схематическое устройство системы подогрева воздуха в газели
Схема с размерами автомобильного предохранителя
Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.
Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.
Общая схема
Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.
Поэтому, отличаются:
- Большим количеством всевозможных датчиков;
- Увеличенной длиной проводов;
- Электронными блоками управления подсистемами и всем силовым агрегатом;
- Бортовым диагностическим модулем (компьютером).
Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522
Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.
Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.
Помощь электроники
На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.
Его часто встречаемые названия в среде автомобилистов:
- бортовой компьютер,
- маршрутный компьютер;
- мультитроникс (по названию производителя) т.п.
Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:
- Положение шагового двигателя.
- Обороты двигателя.
- Коды ошибок контроллера впрыска.
- Массовый расход воздуха.
- Положение дроссельной заслонки.
- Значение бортового напряжения.
Масса автомобиля
Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.
Читать дальше: Фиксатор головы ребенка в автокресле
Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:
- С дросселем;
- С датчиком коленвала;
- С датчиком расхода воздуха.
На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.
Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».
Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).
Не работает топливный насос
Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника.
В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней.
На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.
Реле топливного насоса не включается
Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,
В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.
В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.
Проверка питания реле
В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.
При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.
Проверка цепи питания топливного насоса
Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.
В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.
В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.
admin 15/02/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Признаки неисправностей бензонасоса
Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
- автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
- насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Ремонт и обслуживание бензонасоса автомобиля ГАЗель с 405 двигателем
Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 – двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается – различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.
ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства – ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.
Расположение топливного насоса
Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:
- топливный насос;
- фильтр первичной очистки топлива;
- датчик уровня топлива.
Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.
Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его
Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Блок предохранителей и реле в салоне Газель Бизнес и Соболь
Монтажный блок расположен со стороны водителя, внизу панели управления под рулем.
Схема блока предохранителей и реле в салоне Газель бизнес и Соболь
1 – пинцет для извлечения предохранителей; 3 – колодка диагностики
Описание
| № | А | Назначение |
| Верхний блок предохранителей | ||
| F1 | 10 | Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10 | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15 | Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
| F4 | 15 | Лампа ближнего света правой блок-фары |
| F5 | 15 | Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
| F6 | 15 | Лампа дальнего света правой блок-фары |
| F7 | 10 | Лампы противотуманного света в задних фонарях |
| F8 | 10 | Реле указателей поворота в режиме указания поворотов |
| F9 | 15 | Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10 | Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20 | Лампы противотуманных фар (опция |
| F12 | 15 | Блокировка дифференциала (опция) |
| Нижний блок предохранителей | ||
| F13 | 10 | Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10 | Блок управления ABS |
| F15 | 20 | Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5 | Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15 | Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5 | Электропривод зеркал (опция) |
| F18 | 25 | Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15 | Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений) |
| F19 | 20 | Электродвигатели стеклоподъемников (опция) |
| F19 | 15* 25 | Отопитель |
| F20 | 20 | Электростеклоподъемники (опция) |
| F21 | 20 | Реле звукового сигнала, прикуриватель , розетка |
| F22 | 15 | Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал |
| F23 | 10 | Головное устройство звуковоспроизведения |
| F24 | 5 | Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15 | УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5 | ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20 | УМЗ-4216: Обмотка и контакты главного релеISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F26 | 20 | Погреватель системы отопления (опция) |
| F27 | 15 | УМЗ-4216: Реле топливного насосаISF2.8s4129Р: Резерв |
| F28 | 5 | УМЗ-4216: Блок управления двигателем, колодка диагностикиISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10 | Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
| 1 | 5 | Запасной предохранитель |
| 2 | 10 | Запасной предохранитель |
| 3 | 15 | Запасной предохранитель |
| 4 | 20 | Запасной предохранитель |
| 5 | 25 | Запасной предохранитель |
| Реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле плафона двери | |
| К3 | Реле противотуманных фар | |
| К4 | Реле обогрева зеркал | |
| К5 | Реле ближнего света | |
| К6 | Реле насоса отопителя | |
| К7 | Реле звукового сигнала | |
| К8 | Реле дальнего света |
* Соболь
Разряд аккумулятора
Многие сталкивались с ситуацией, когда лампочка не загорается, при этом, приборы также не работают. Это явный признак разрядившего аккумулятора. Поэтому, просто зарядите батарею. Но, желательно при этом выяснить причину разряда. Одно дело, если вы просто забыли выключить фары. Гораздо хуже, если причина в неработающем генераторе. Как это сделать, читайте в статье «Как проверить генератор на машине, не снимая его».
Обязательно проведите диагностику, и выявите причину. Иначе вы будете получать такую проблему регулярно. Не стоит забывать, что полный разряд аккумуляторной батарей приводит к ускоренному износу пластин.
Предохранители и реле Газель 3302 2705
Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
предохранители газель инжектор, карбюратор.
Блок предохранителей старого образца находится слева под панелью приборов.
Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.
Предохранители верхнего блока
Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)
Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)
Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов
Электродвигатели очистителя и омывателя ветрового стекла
прикуриватель, звуковой сигнал, розетки переносной лампы
Предохранители нижнего блока
Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона
лампы подсветки комбинации приборов
Задние противотуманные фонари
Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня
Лампы левого переднего и правого заднего габаритных огней
ближний свет левой фары
Ближний свет правой фары, электрокорректор света фар
дальний свет левой фары, контрольная лампа включения дальнего света фар
Дальний свет правой фары
Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).
Расположен слева под крышкой панели приборов.
Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.
схема расположения предохранителей в блоке нового образца.
Предохранители верхнего блока
система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)
Электродвигатели очистителя и омывателя ветрового стекла
Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)
прикуриватель, звуковые сигналы
Реле звуковых сигналов, комбинация приборов, часы
Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)
Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя
датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)
Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)
Как проверить бензонасос?
- Если предохранитель в порядке, выполните проверку напряжения на насосе. Перед тем как это сделать убедитесь, что аккумуляторная батарея в порядке. Проверьте мультиметром или тестером напряжение на клеммах бензонасоса, в руководстве по эксплуатации уточните каким оно должно быть.
- Проверьте тестером поступает ли напряжение на предохранитель, нередко обрыв электроцепи происходит именно в этом месте.
- Дальше, если поиски не дали результата, выполните проверку напряжения на самих проводах. Убедитесь, что на них нет потерь, и они правильно подключены к массе. В случае если напряжения падает больше чем 1 В, скорее всего поломка заключается в окисленных контактах или проводке. Убедитесь, что в проводке нет короткого замыкания.
- Если во время проведения этого теста вы не обнаружили никаких нарушений, проблему стоит искать в самом топливном насосе, возможно он неисправен и требует замены. Но, как показывает практика, замена — крайняя мера, для начала необходимо попробовать восстановить бензонасос и провести еще один тест, в котором стоит измерить давление. Как проверить давление в топливной рампечитаем здесь.
- Если мотор глохнет на ходу, причина может заключаться в электрической части, чтобы опровергнуть или подтвердить предположение следует проверить реле бензонасоса. Для этого подключаем к разъему топливного насоса контрольку, включаем зажигание, и наблюдаем за поведением лампочки, если она загорелась на пару секунд — причина явно в другом.
- Проблемы и неисправности топливного насоса можно устранить при помощи специальных ремкомплектов, покупаются они в автомагазине или у дилеров. При необходимости меняются: диафрагма, клапана, прокладки, а также фильтр.

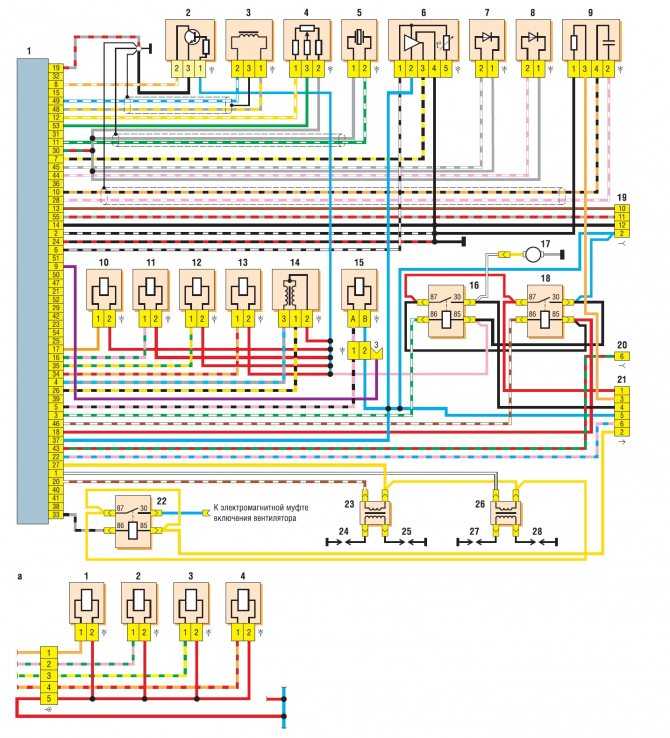

Схема электрооборудования ГАЗ-3302, -2705 с двигателями ЗМЗ-4061, -4063
1 – боковой указатель поворота; 2 – указатель поворота; 3 – фара;
4 – лампа переднего габаритного света; 5 – лампа фары; 6 – выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений); 7 – подкапотная лампа; 8 – светильники освещения задней части кабины (для автомобилей с двумя рядами сидений); 9 – плафон освещения передней части кабины; 10 – плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона; 11 – реле стартера; 12 – центральный блок предохранителей; 13 – генератор; 14 – стартер; 15 – аккумуляторная батарея; 16 – выключатель аккумуляторной батареи; 17 – кнопка дистанционного выключателя аккумуляторной батареи; 18 – реле-прерыватель сигнализатора стояночного тормоза; 19 – выключатель зажигания; 20 – выключатель сигнализатора стояночного тормоза; 21 – датчик сигнализатора аварийного падения уровня тормозной жидкости; 22 – датчик указателя температуры охлаждающей жидкости; 23 – датчик температуры охлаждающей жидкости; 24 – датчик указателя давления масла; 25 – датчик сигнализатора аварийного давления масла; 26 – выключатель ламп противотуманного света; 27 – центральный переключатель света; 28 – нижний блок предохранителей; 29 – выключатель электронасоса системы отопления (ГАЗ-33023; -330273); 30 – электронасос системы отопления (ГАЗ-33023; -330273); 31 – электродвигатель стеклоомывателя; 32 – звуковой сигнал; 33 – розетка переносной лампы; 34 – плафон платформы (ГАЗ-3302; -33021; -33027); 35 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027); 36 – выключатель зумера (ГАЗ-3302, -33021, -33027); 37 – выключатель аварийной световой сигнализации; 38 – реле указателей поворота; 39 – верхний блок предохранителей; 40 – переключатель указателей поворота; 41 – комбинация приборов; 42 – указатель уровня топлива в баке; 43 – сигнализатор резерва топлива в баке; 44 – вольтметр; 45 – спидометр; 46 – счетчик суточного пробега; 47 – сигнализатор указателя поворота (зеленый); 48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный); 49 – сигнализатор разряда аккумуляторной батареи; 50 – сигнализатор включения блокировки межосевого дифференциала раздаточной коробки (для автомобилей типа 4х4); 51 – сигнализатор перегрева охлаждающей жидкости (красный); 52 – сигнализатор габаритного света (зеленый); 53 – сигнализатор дальнего света фар (синий); 54 – тахометр; 55 – указатель давления масла; 56 – сигнализатор аварийного давления масла (красный); 57 – указатель температуры охлаждающей жидкости; 58 – выключатель сигнала торможения; 59 – выключатель света заднего хода; 60 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4); 61 – датчик указателя уровня топлива; 62 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений); 63 – резистор электродвигателя дополнительного отопителя; 64 – радиоприемник; 65 – прикуриватель; 66 – переключатель электродвигателя вентилятора отопителя; 67 – электронасос системы отопления (для автофургонов с двумя рядами сидений); 68 – электродвигатель дополнительного отопителя; 69 – электродвигатель отопителя; 70 – резистор электродвигателя отопителя; 71 – реле управления стеклоочистителя; 72 – электродвигатель стеклоочистителя; 73 – переключатель стеклоочистителя; 74 – задний фонарь; 75 – лампа указателя поворота; 76 – лампа габаритного света; 77 – лампа сигнала торможения; 78 – лампа света заднего хода; 79 – лампа противотуманного света; 80 – фонари освещения номерного знака.
Бензонасос не выключается и перегревается
Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:
- подгорание (залипание) контактов управляемой цепи реле бензонасоса;
- замыкание в электропроводке на насос;
Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.
Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.
Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.
Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями
выключатель «массы» (автомобили ГАЗ-3221 и модификации)
антиблокировочная система тормозов (ABS)
электронасоса системы отопления
(автомобили с двумя рядами сидений)
лампы света заднего хода,
датчик скорости, реле стеклоочистителя
(двигатели ЗМЗ-40522, ЗМЗ-40524)
(двигатели ЗМЗ-40522, ЗМЗ-40524)
контрольная лампа включения противотуманного света
плафон грузового салона,
плафон освещения подножки автобуса,
подкапотная лампа, плафоны освещения пассажирского салона автобусов
плафона освещения вещевого ящика
Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних
Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке
Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил
Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством
Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.
Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.
Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке
Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.
Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.
Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.
Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.
При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.
